Вектор (серия 2) Кронштейн для консольных светильников

Главная > Каталог продукции > Стальные опоры и мачты > Кронштейны, оголовники > Вектор (серия 2) Кронштейн для консольных светильников
Область применения:
  • Функц. освещение улиц и дорог с высокой, средней и низкой интенсивностью движения; освещ-е дворов, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, автозапр. станций, авт. парковок, прилегающих территорий общественных зданий.
Назначение:
  • Кронштейны, оголовники
Покрытие: Горячее цинкование
Материал: Трубный прокат
Артикул производителя: Вектор (серия 2)
Установка: На верхний торец опоры
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94

как выбрать опору?

Фото с объектов

Таблица кодов заказа

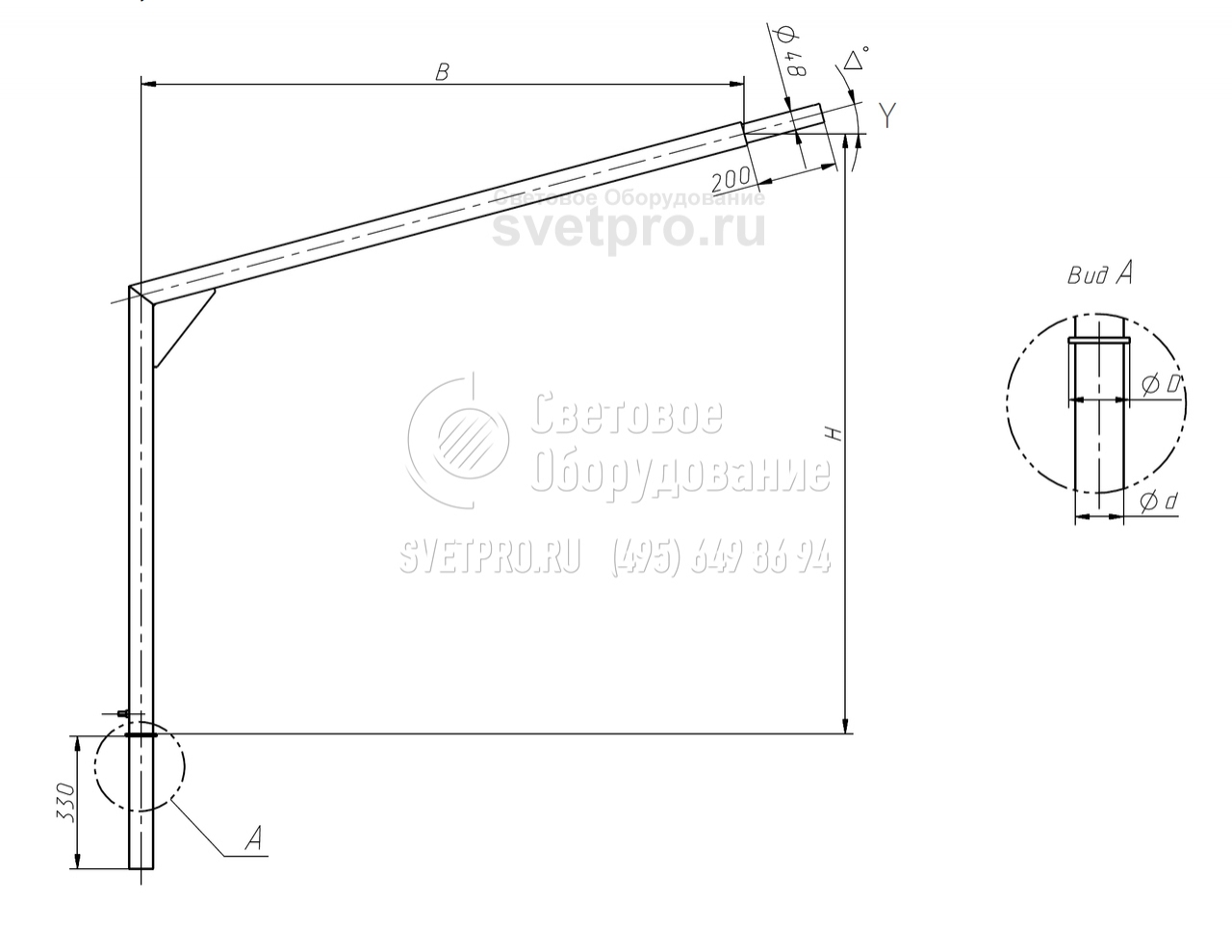

Кронштейны серии 2 под один светильник на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммY, град.Масса, кг (не более)
2.К1-0,1-0,1-Ф2 100 100 75 48 15 2,5
2.К1-0,2-0,2-Ф1 200 200 60 48 15 4,1
2.К1-0,2-0,2-Ф2 200 200 75 48 15 4,2
2.К1-0,2-0,2-Ф3 200 200 76 60 15 4,7
2.К1-0,2-0,5-Ф3 200 500 76 60 15 7,2
2.К1-0,2-0,5-Ф9 200 500 170 89 15 10,7
2.К1-0,5-0,5-Ф2 500 500 75 48 15 6,5
2.К1-0,5-0,5-Ф3 500 500 76 60 15 8
2.К1-0,5-1,0-Ф9 500 1000 170 89 15 13,9
2.К1-0,5-1,0-Ф16 500 1000 135 60 15 10,7
2.К1-0,5-1,0-Ф3 500 1000 76 60 15 10,3
2.К1-0,5-1,5-Ф3 500 1500 76 60 15 12,1
2.К1-1,0-1,0-Ф3 1000 1000 76 60 15 12,6
2.К1-1,0-1,5-Ф3 1000 1500 76 60 15 14,8
2.К1-1,0-1,5-Ф16 1000 1500 135 60 15 15,3
2.К1-1,0-2,0-Ф3 1000 2000 76 60 15 16,9
2.К1-1,5-1,5-Ф6 1500 1500 135 76 15 17,2
2.К1-1,5-1,5-Ф3 1500 1500 76 60 15 17,3
2.К1-1,5-1,5-Ф4 1500 1500 100 60 15 17,5
2.К1-2,0-1,5-Ф3 2000 1500 76 60 15 19,8
2.К1-2,0-1,5-Ф4 2000 1500 100 60 15 19,9
2.К1-2,0-2,0-Ф3 2000 2000 76 60 15 22
2.К1-2,0-2,0-Ф4 2000 2000 100 60 15 22
2.К1-2,5-2,0-Ф3 2500 2000 76 60 15 24,5
2.К1-2,5-2,0-Ф4 2500 2000 100 60 15 24,6
2.К1-2,0-2,5-Ф3 2000 2500 76 60 15 22,2
2.К1-2,0-2,5-Ф4 2000 2500 100 60 15 22,3
2.К1-2,5-2,5-Ф3 2500 2500 76 60 15 26,7
2.К1-2,5-2,5-Ф4 2500 2500 100 60 15 26,8
2.К1-0,2-0,2-30/-Ф2 200 200 75 48 30 4,2
2.К1-2,0-1,5-30/-Ф3 2000 1500 76 60 30 18,4
2.К1-2,0-1,5-30/-Ф4 2000 1500 100 60 30 18,5
2.К1-2,5-1,5-30/-Ф3 2500 1500 76 60 30 20,9
2.К1-2,5-1,5-30/-Ф4 2500 1500 100 60 30 21
2.К1-2,5-2,0-30/-Ф3 2500 2000 76 60 30 22,4
2.К1-2,5-2,0-30/-Ф4 2500 2000 100 60 30 22,5
2.К1-2,5-2,5-30/-Ф3 2500 2500 76 60 30 23,9
2.К1-2,5-2,5-30/-Ф4 2500 2500 100 60 30 24

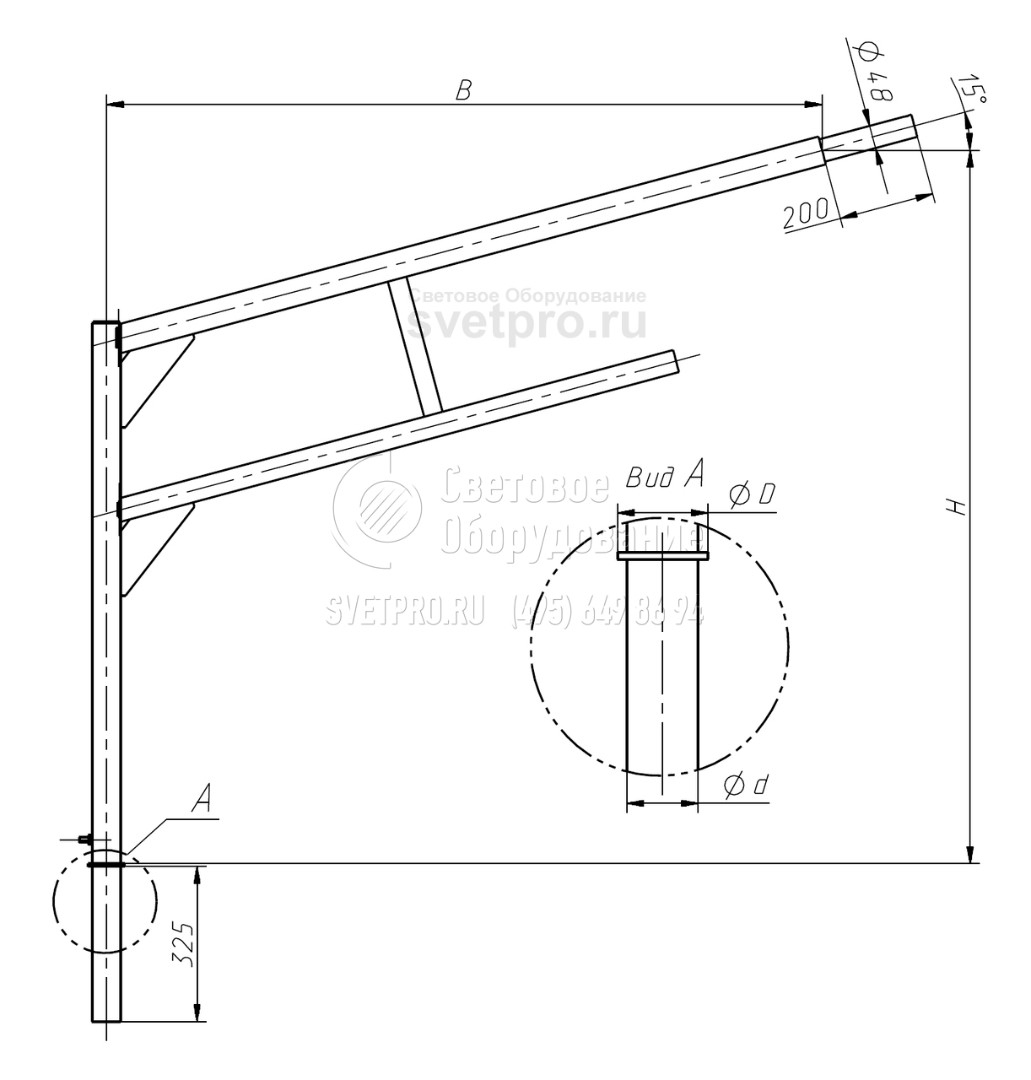

Кронштейны серии 2 под два консольных светильника однонаправленные на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
2.К2-1,0-1,5-Ф3 1000 1500 76 60 18,2
2.К2-1,0-1,5-Ф4 1000 1500 100 60 18,3
2.К2-1,5-1,5-Ф3 1500 1500 76 60 21
2.К2-1,5-1,5-Ф4 1500 1500 100 60 22,6
2.К2-2,0-1,5-Ф3 2000 1500 76 60 25,7
2.К2-2,0-1,5-Ф4 2000 1500 100 60 25,8
2.К2-1,0-2,0-Ф3 1000 2000 76 60 24,6
2.К2-1,0-2,0-Ф4 1000 2000 100 60 24,7
2.К2-1,5-2,0-Ф3 1500 2000 76 60 27,2
2.К2-1,5-2,0-Ф4 1500 2000 100 60 27,3
2.К2-2,0-2,0-Ф3 2000 2000 76 60 29,3
2.К2-2,0-2,0-Ф4 2000 2000 100 60 29,4

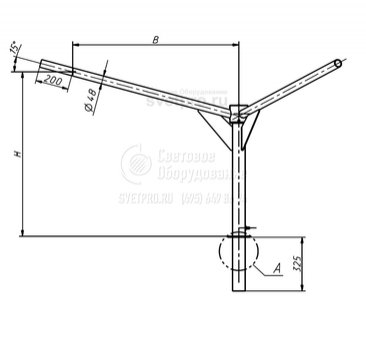

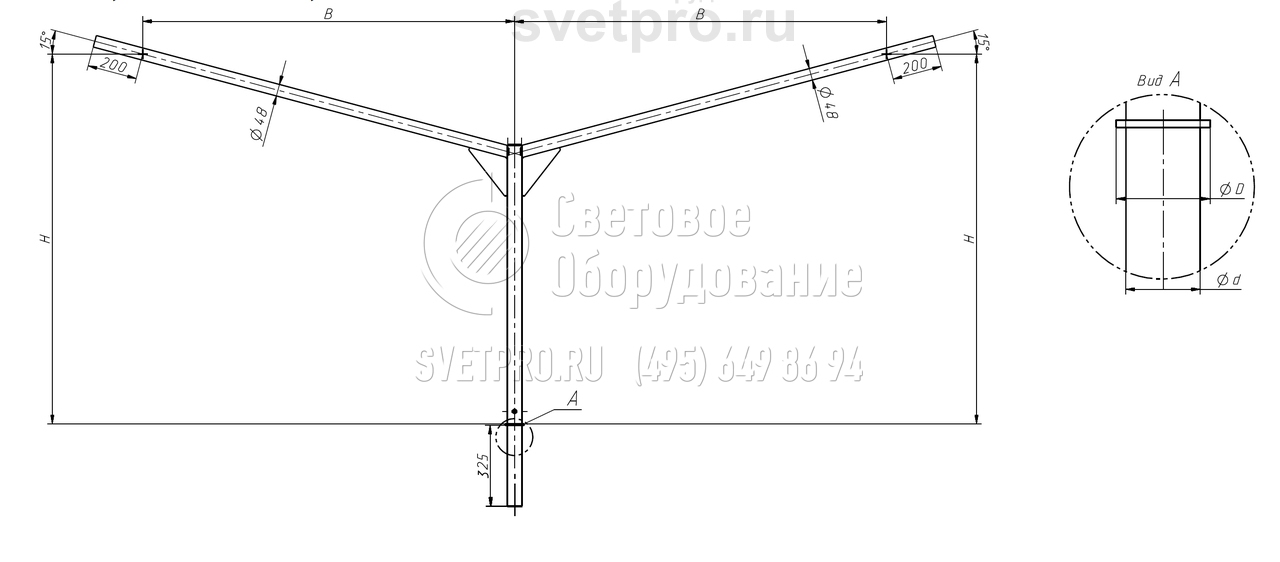

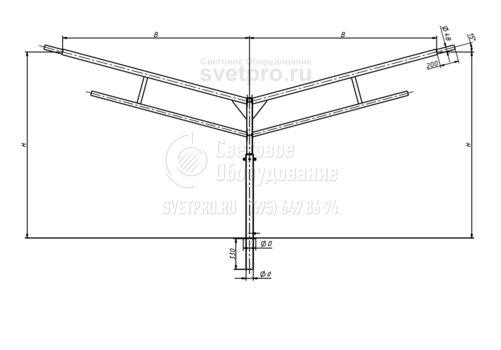

Кронштейны серии 2 под 2 консольных светильника разнонаправленные на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
2.К2-0,2-0,2-/180-Ф2 200 200 75 48 5,9
2.К2-0,2-0,2-/180-Ф3 200 200 76 60 6,4
2.К2-0,2-0,5-/180-Ф3 200 500 76 60 9,3
2.К2-0,5-0,5-/180-Ф3 500 500 76 60 10
2.К2-0,5-1,0-/180-Ф3 500 1000 76 60 13,9
2.К2-0,5-1,0-/180-Ф9 500 1000 170 89 17,4
2.К2-0,5-1,5-/180-Ф3 500 1500 76 60 16,8
2.К2-1,5-1,0-/180-Ф4 1500 1000 100 60 18,5
2.К2-1,5-1,5-/180-Ф3 1500 1500 76 60 22,9
2.К2-1,5-1,5-/180-Ф4 1500 1500 100 60 23
2.К2-2,0-1,5-/180-Ф4 2000 1500 100 60 25
2.К2-1,0-1,0-/180-Ф3 1000 1000 76 60 16,5
2.К2-1,0-1,5-/180-Ф16 1000 1500 135 60 20,7
2.К2-1,0-1,5-/180-Ф3 1000 1500 76 60 20,3
2.К2-1,0-2,0-/180-Ф3 1000 2000 76 60 29,5
2.К2-1,0-2,0-/180-Ф4 1000 2000 100 60 29,6
2.К2-1,5-2,0-/180-Ф4 1500 2000 100 60 31
2.К2-2,0-2,0-/180-Ф4 2000 2000 100 60 34,2

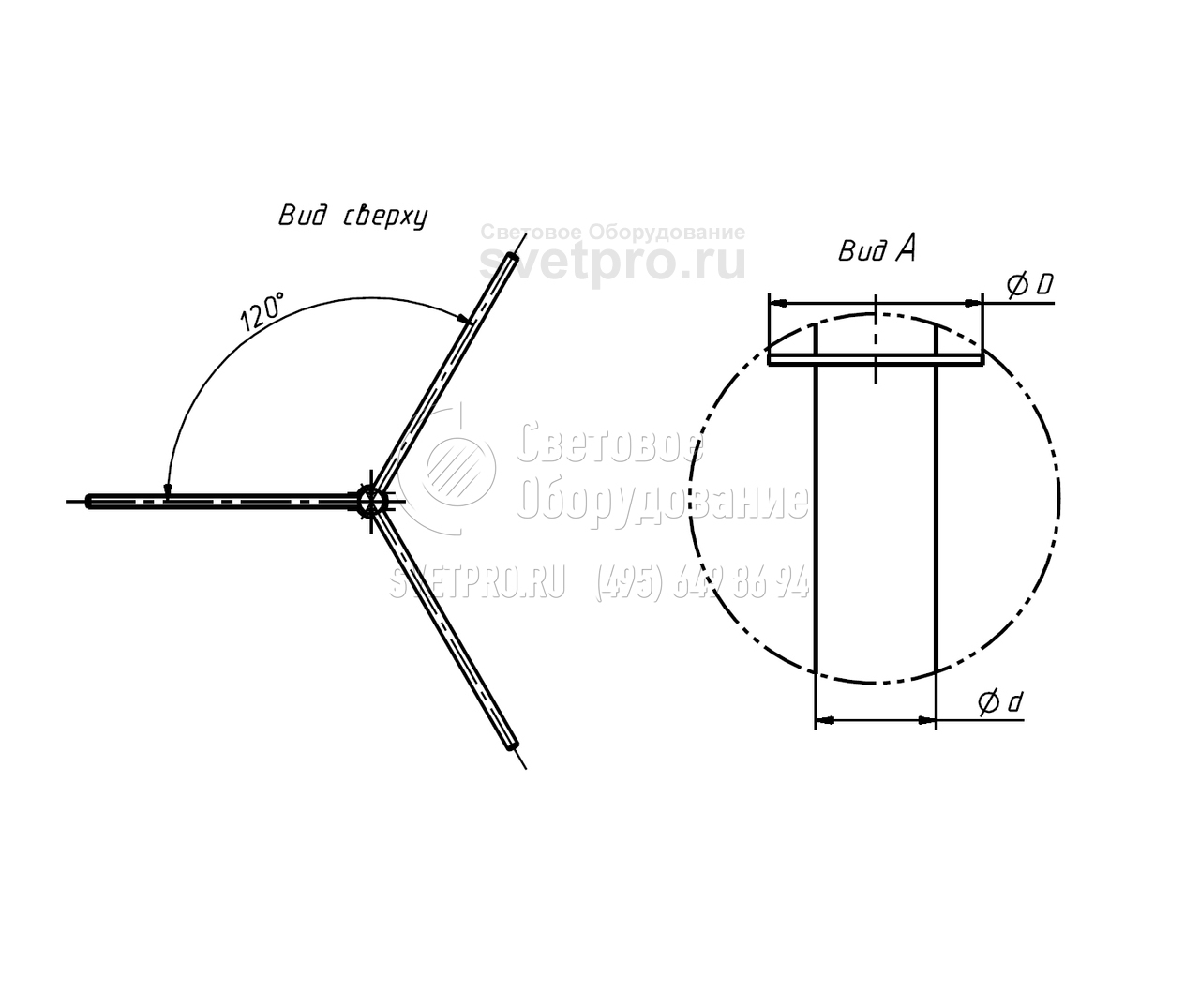

Кронштейны серии 2 под три консольных светильника разнонаправленные (под 120° в плане) на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
2.К3-0,2-0,2-/120-Ф3 200 200 76 60 8,2
2.К3-0,5-1,0-/120-Ф3 500 1000 76 60 18,9
2.К3-0,5-1,0-/120-Ф4 500 1000 100 60 19
2.К3-1,0-1,0-/120-Ф3 1000 1000 76 60 21
2.К3-1,0-1,0-/120-Ф4 1000 1000 100 60 21,1
2.К3-1,5-1,0-/120-Ф3 1500 1000 76 60 34
2.К3-1,5-1,0-/120-Ф4 1500 1000 100 60 34,1
2.К3-2,0-1,0-/120-Ф3 2000 1000 76 60 26,8
2.К3-2,0-1,0-/120-Ф4 2000 1000 100 60 26,9
2.К3-2,0-2,0-/120-Ф4 2000 2000 100 60 45,9

Кронштейны серии 2 для четырех консольных светильников разнонаправленные на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
2.К4-1,0-1,5-/180-Ф4 1000 1500 100 60 35
2.К4-1,5-1,5-/180-Ф4 1500 1500 100 60 37,5
2.К4-2,0-1,5-/180-Ф4 2000 1500 100 60 40,2
2.К4-1,0-2,0-/180-Ф4 1000 2000 100 60 43,7
2.К4-1,5-2,0-/180-Ф4 1500 2000 100 60 46,3
2.К4-2,0-2,0-/180-Ф4 2000 2000 100 60 48,8
2.К4-2,5-2,0-/180-Ф6 2000 2000 135 76 56,2

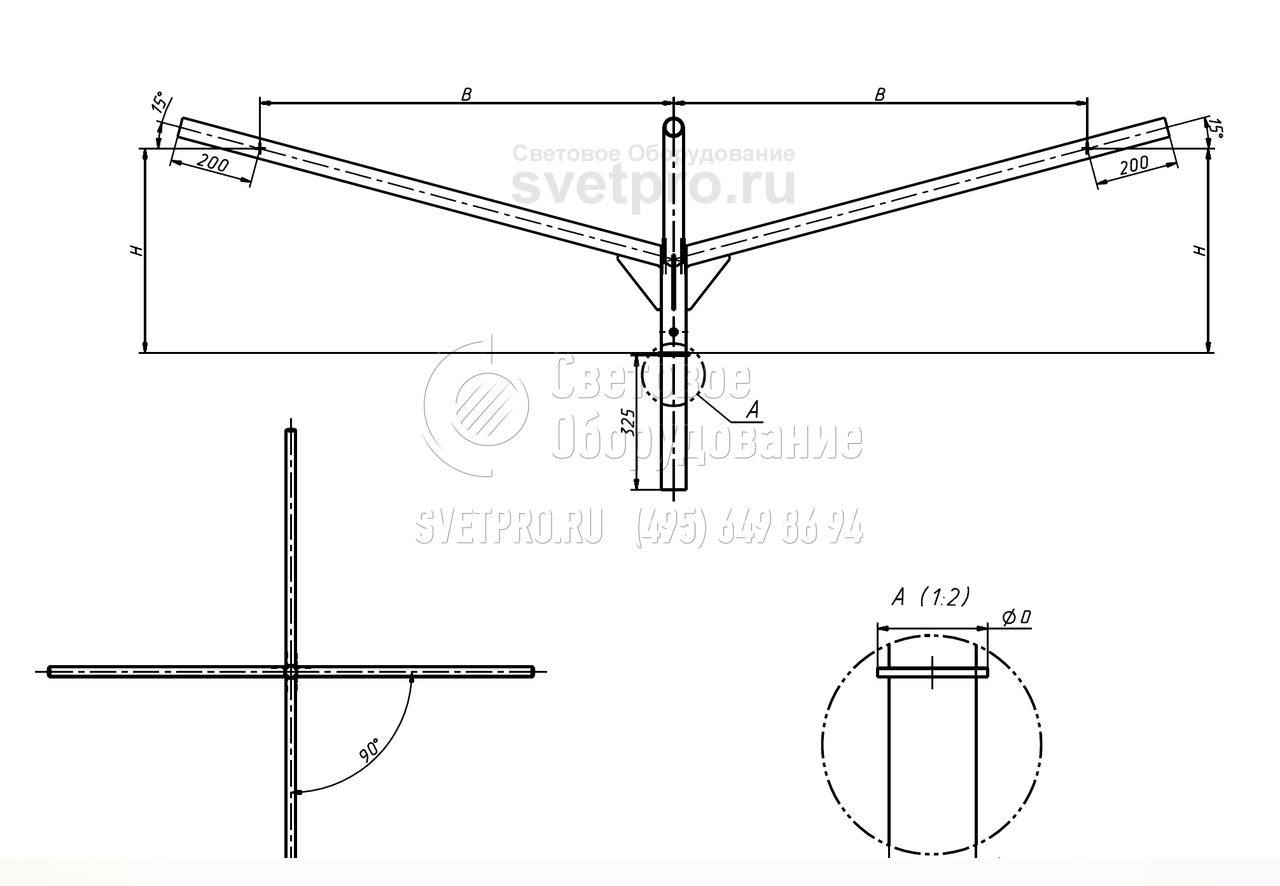

Кронштейны серии 2 под четыре консольных светильника разнонаправленные на круглоконические и граненые опоры

ОбозначениеH, ммB, ммD, ммd, ммМасса, кг (не более)
2.К4-0,2-0,2-/90-Ф3 200 200 76 60 10
2.К4-0,5-1,0-/90-Ф3 500 1000 76 60 23,5
2.К4-0,5-1,0-/90-Ф4 500 1000 100 60 23,5
2.К4-1,0-1,0-/90-Ф3 1000 1000 76 60 37,3
2.К4-1,0-1,0-/90-Ф4 1000 1000 100 60 37,4
2.К4-1,0-1,5-/90-Ф3 1000 1500 76 60 50
2.К4-1,5-1,0-/90-Ф3 1500 1000 76 60 40
2.К4-1,5-1,0-/90-Ф4 1500 1000 100 60 40,1
2.К4-2,0-1,0-/90-Ф3 2000 1000 76 60 50,5
2.К4-2,0-1,0-/90-Ф4 2000 1000 100 60 50,6
2.К4-2,0-1,5-/90-Ф4 2000 1500 100 60 52
2.К4-2,0-2,0-/90-Ф3 2000 2000 76 60 67,4

Возможно изготовление кронштейнов с другими размерами по техническому заданию или эскизу заказчика.

ОПИСАНИЕ

Кронштейны серии 2 «Вектор» разработаны специально для консольных осветительных приборов. Они применяются для крепления светильников, находящихся во дворах, на бульварах, вдоль дорог, возле автостоянок, пешеходных зон, автозаправочных станций, в парках и скверах.

Кронштейны крепятся к верхнему торцу металлической опоры и жестко на нем фиксируются. Они покрыты защитным слоем, изготовленным по методу горячего цинкования. Такой слой противостоит вредному влиянию окружающей среды и обеспечивает сохранность кронштейнов в течение тридцати лет. Если требуется, чтобы изделия имели эстетичный внешний вид, их можно дополнительно обработать краской.

Кронштейны этой серии выполнены в различных вариантах (одно, двух-, трех, четырехрожковые); они имеют высоту и вылет от 0,2 до 2,5 метров. Стандартный угол наклона кронштейнов составляет 15о, при необходимости его можно изменить при производстве.

Угол между посадочными местами для светильников на таких кронштейнах может быть до 180о. Их типовые варианты предназначены для установки на граненые или конические опоры, но есть ряд модификаций, который можно монтировать на стены зданий и опоры другого вида.

Типы применяемых опор

Кронштейны предназначены в основном для установки на граненых или конических опорах, но при необходимости могут быть разработаны модификации для установки на трубчатые опоры и настенные модификации.

Способ установки

Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.

Преимущества

  • Имеется широкий ассортимент продукции различного исполнения и размеров.
  • В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
  • Возможна разборка конструкции, что незаменимо при транспортировке изделий с большими геометрическими размерами.

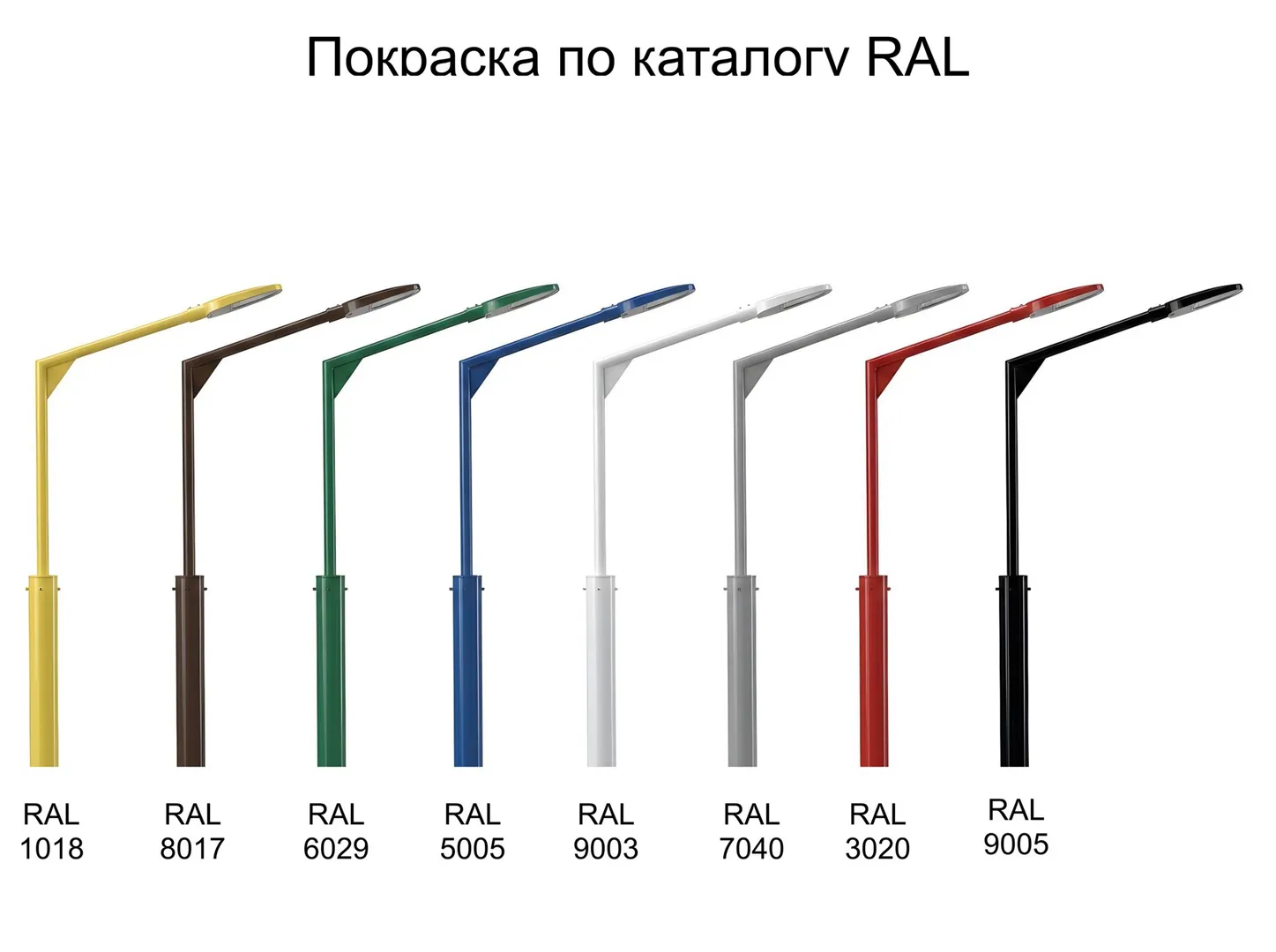

  • Кронштейн может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).

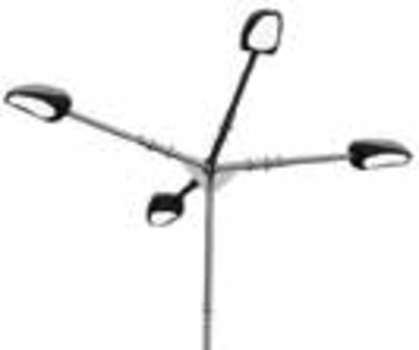

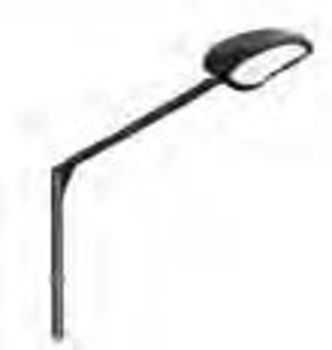

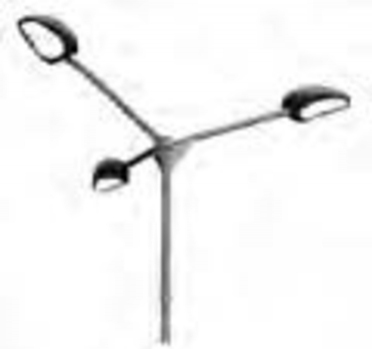

Однорожковые Двухрожковые Трехрожковые Четырехрожковые

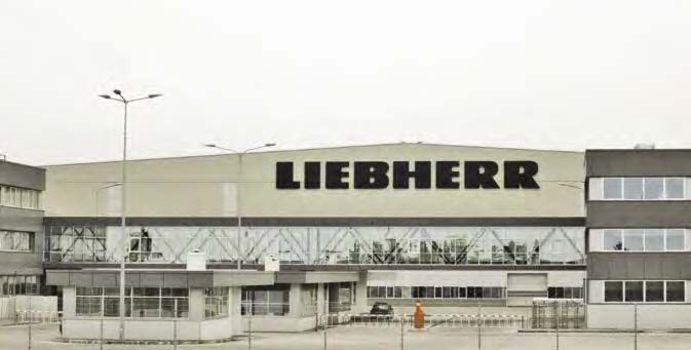

фото с объектов

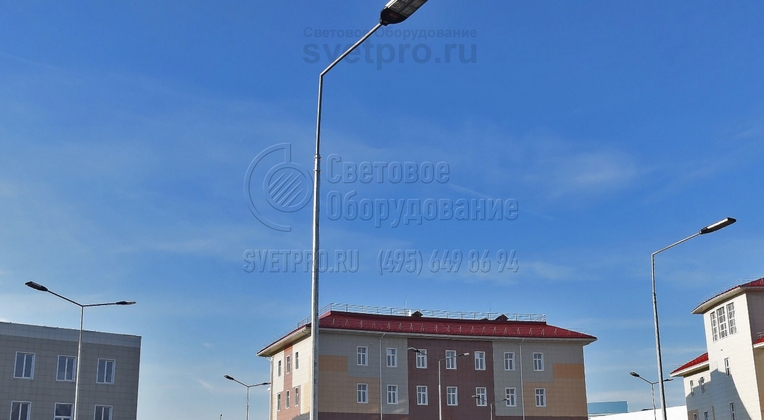

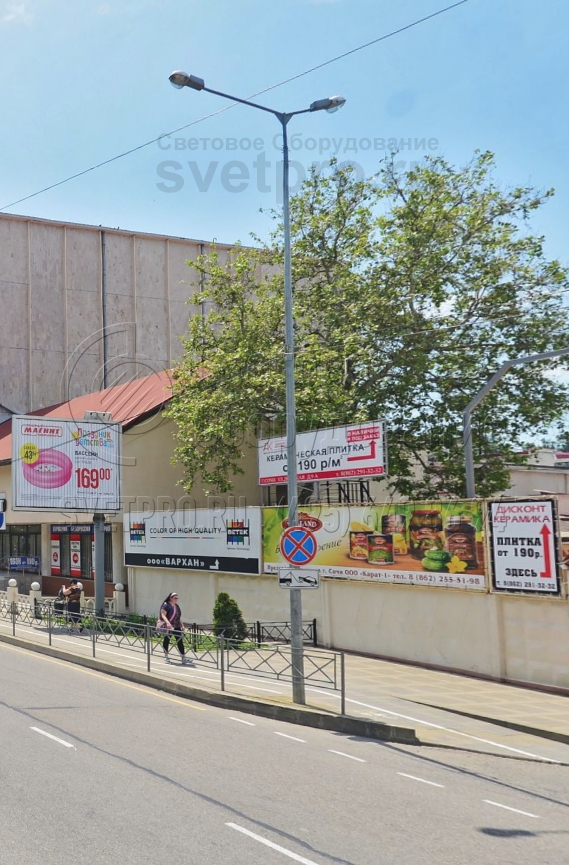

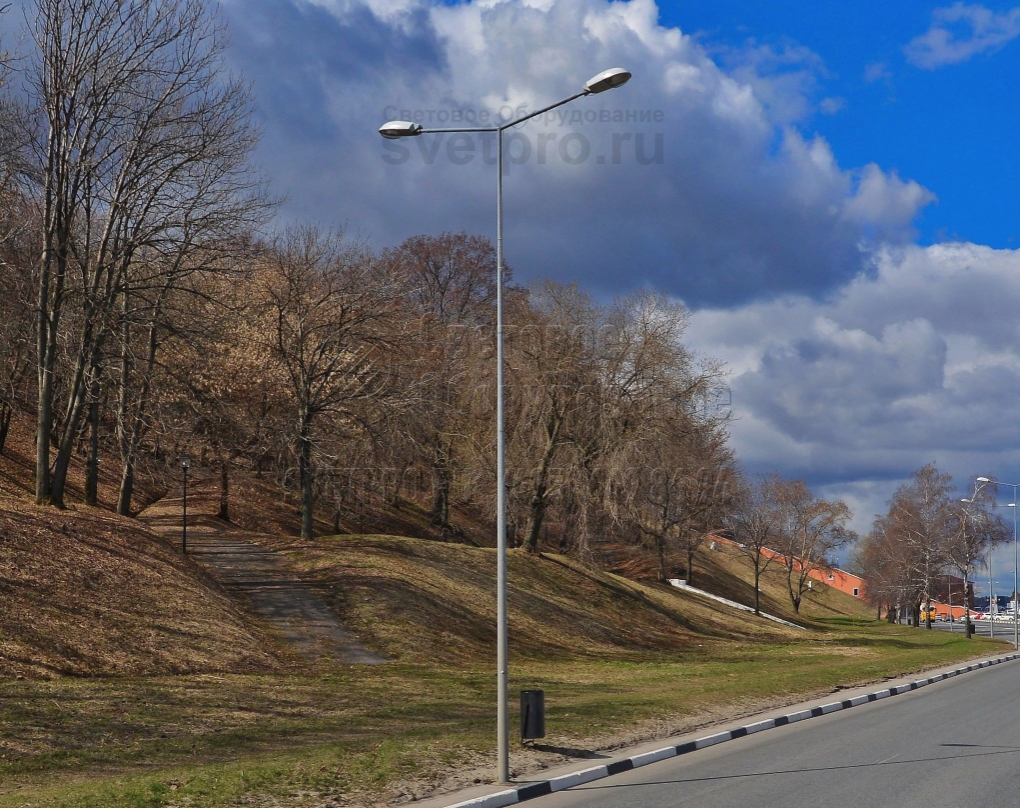

Фотогалерея

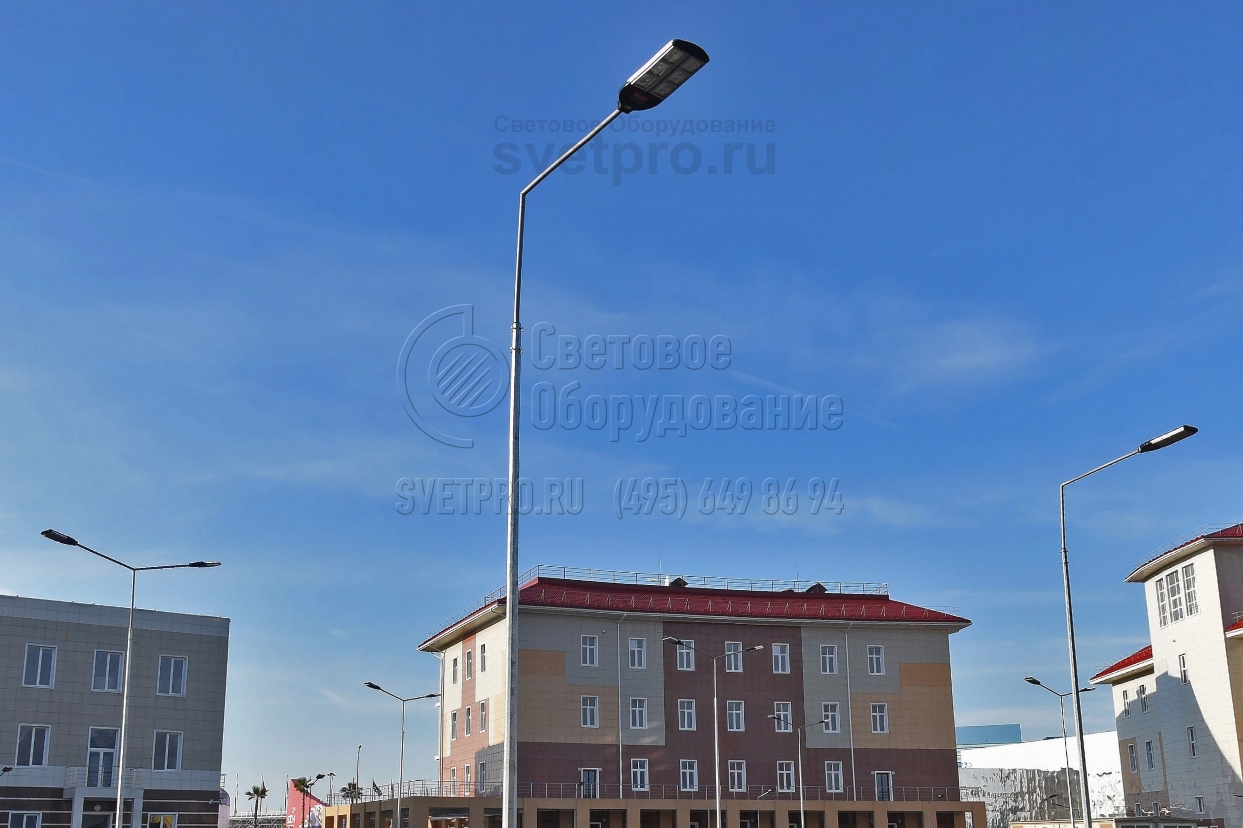

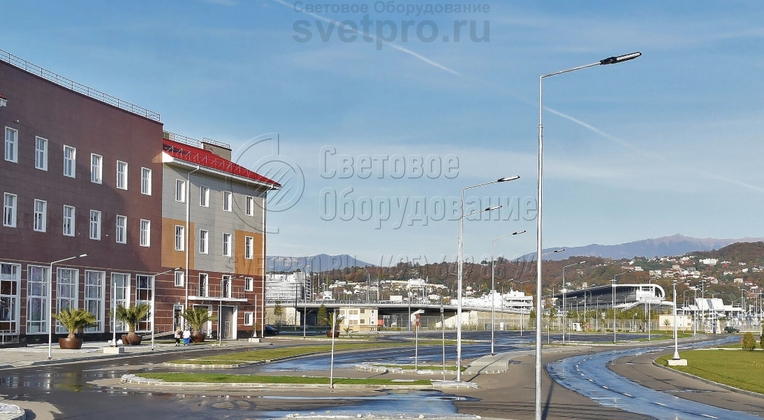

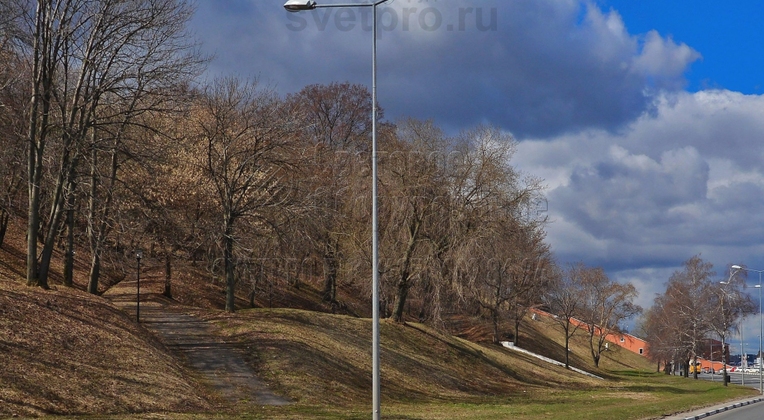

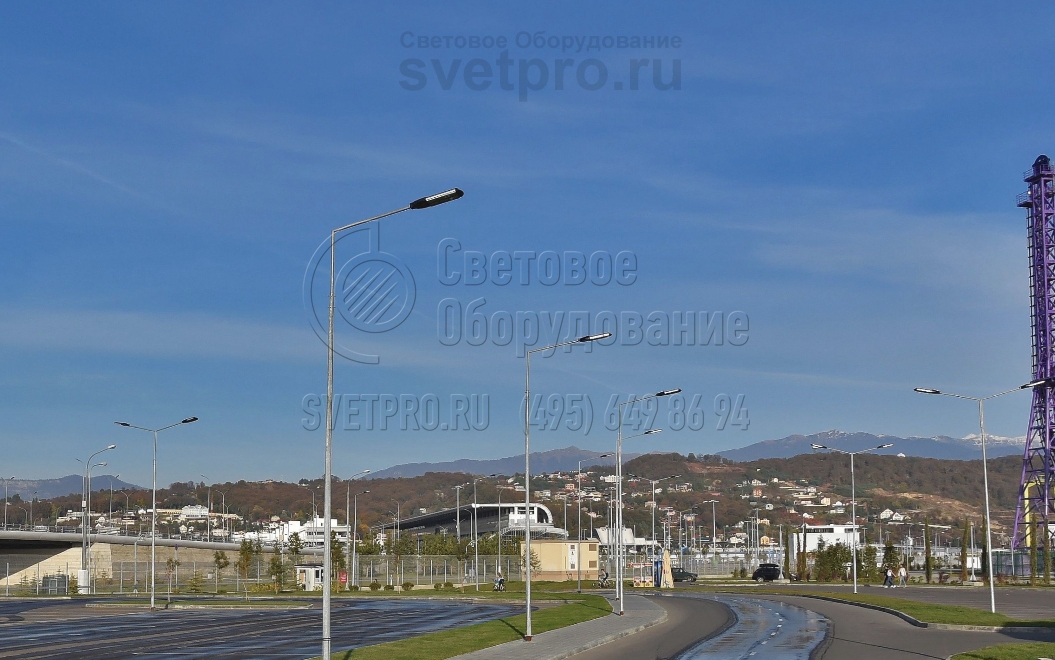

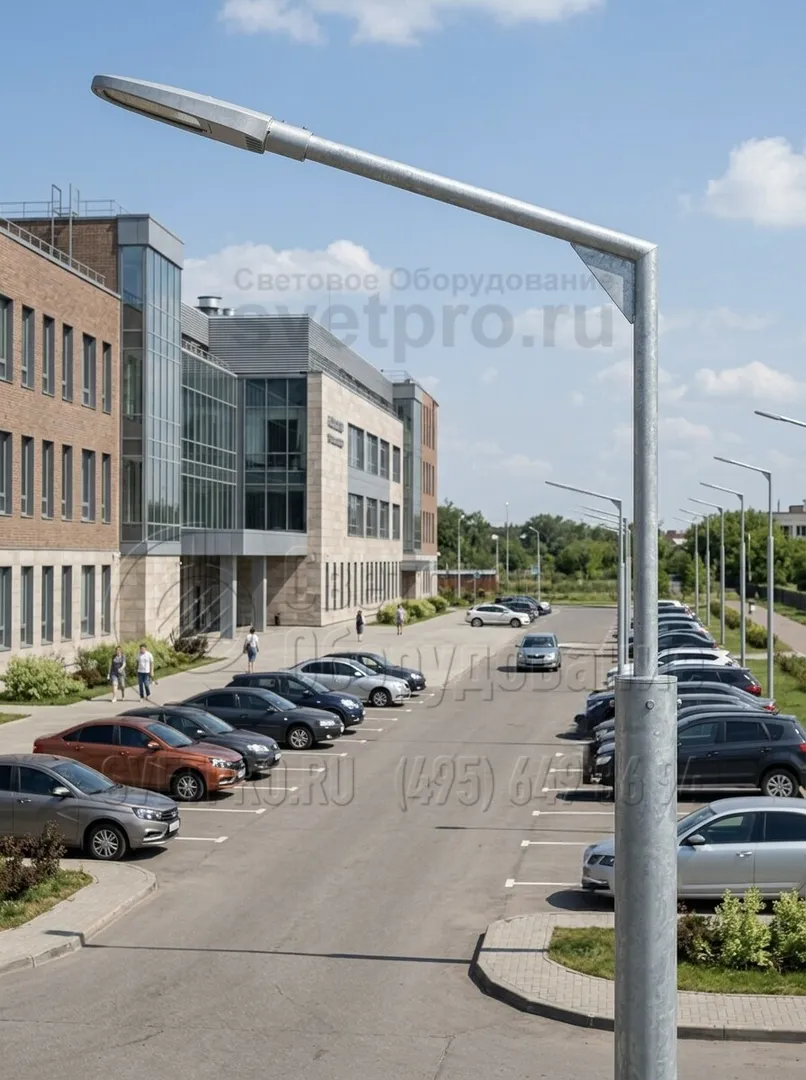

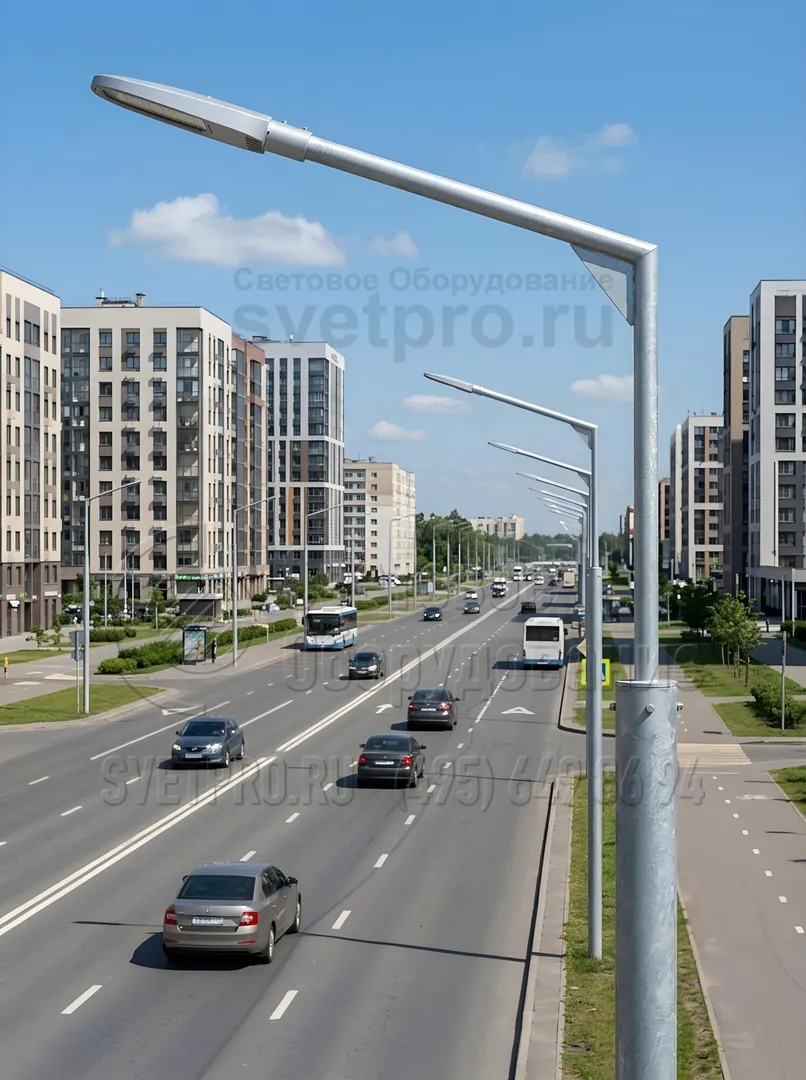

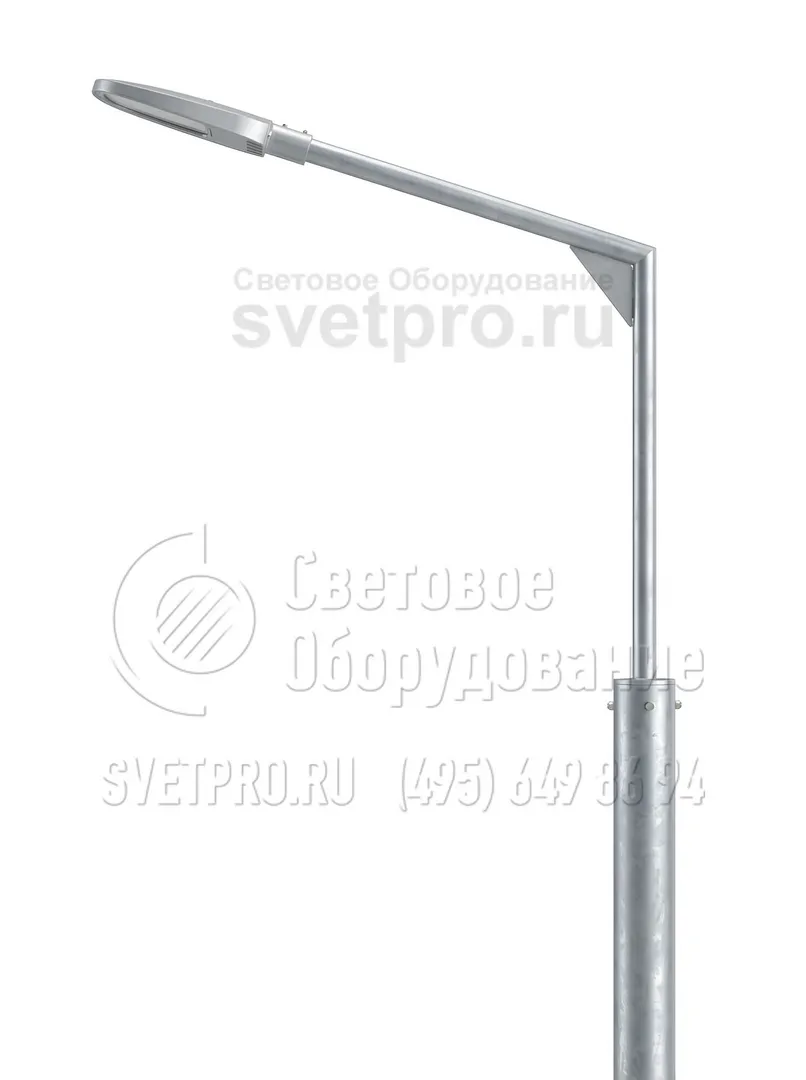

  • Особенностью кронштейна, который представлен на этом изображении, является отсутствие радиального изгиба консоли. Он состоит из двух труб небольшого диаметра, которые соединяются друг с другом под небольшим углом. В результате конструкция приобретает современный внешний вид. 1. Особенностью кронштейна, который представлен на этом изображении, является отсутствие радиального изгиба консоли. Он состоит из двух труб небольшого диаметра, которые соединяются друг с другом под небольшим углом. В результате конструкция приобретает современный внешний вид.

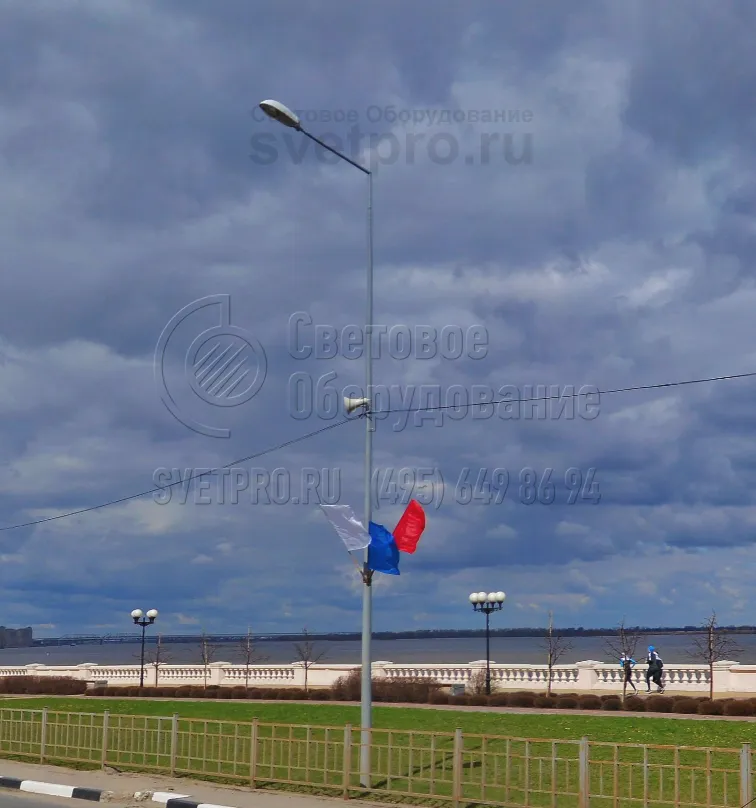

  • На изображении представлен вариант использования кронштейна модификации «Вектор». При заказе этого изделия на заводе клиент имеет возможность самостоятельно выбрать высоту вертикальной трубы и длину наклонной детали. Варьируя эти параметры можно изменять характеристики освещенности. 2. На изображении представлен вариант использования кронштейна модификации «Вектор». При заказе этого изделия на заводе клиент имеет возможность самостоятельно выбрать высоту вертикальной трубы и длину наклонной детали. Варьируя эти параметры можно изменять характеристики освещенности.

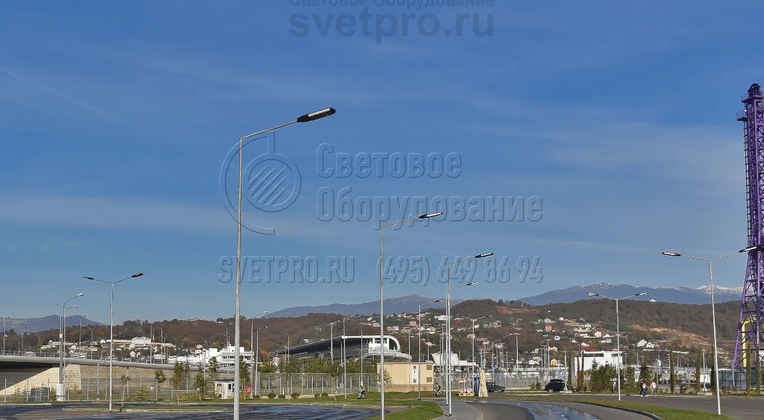

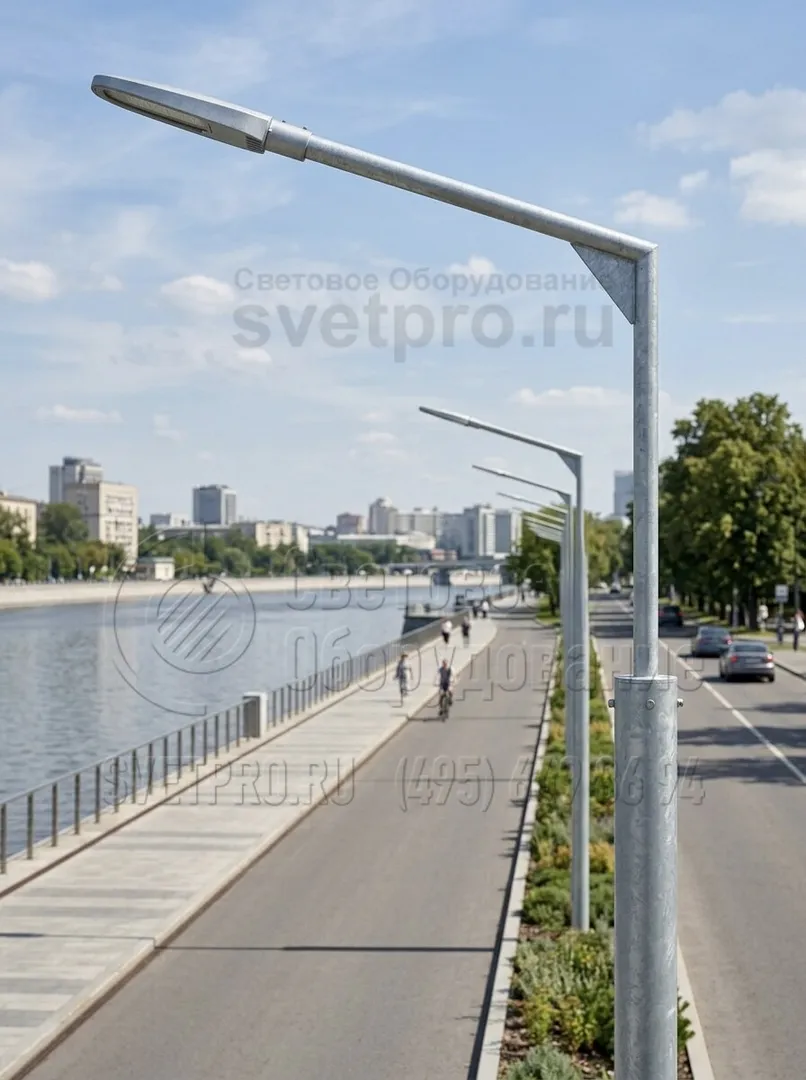

  • В представленном на изображении примере используются кронштейны модификации «Вектор», на которые установлены световые приборы со светодиодами. В зависимости от выбранного проекта можно использовать модели с одним или двумя выносами. Оба варианта можно видеть на фотографии. 3. В представленном на изображении примере используются кронштейны модификации «Вектор», на которые установлены световые приборы со светодиодами. В зависимости от выбранного проекта можно использовать модели с одним или двумя выносами. Оба варианта можно видеть на фотографии.

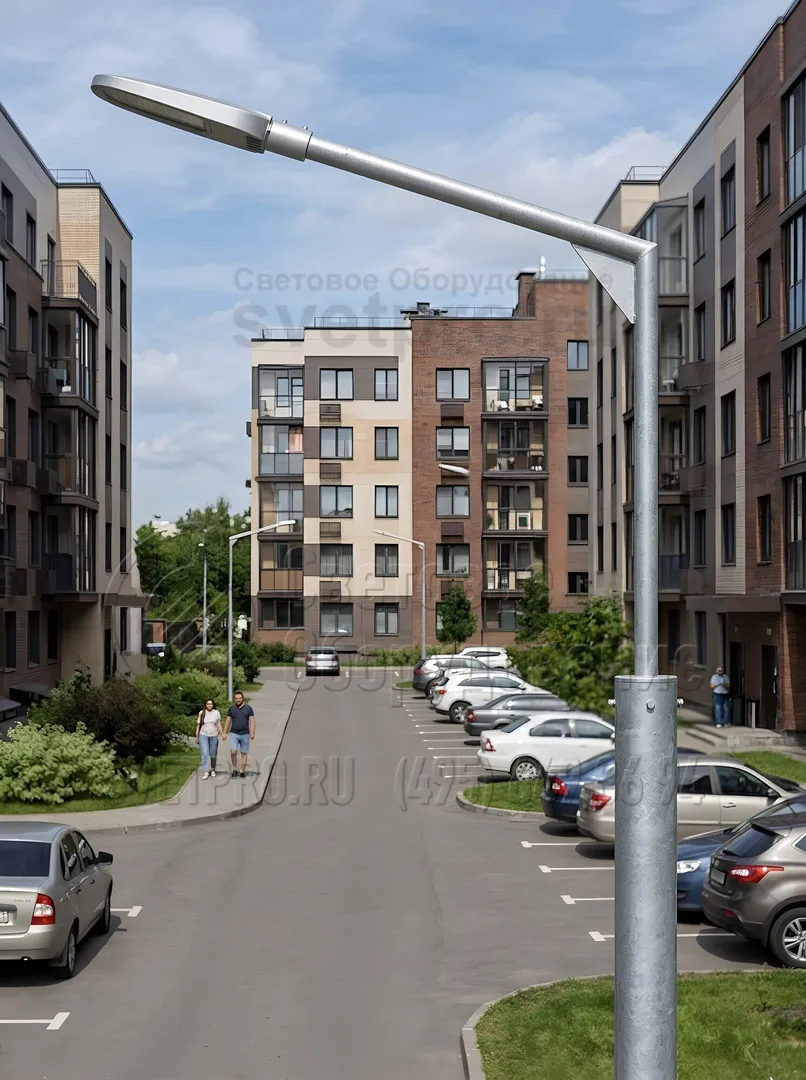

  • Кронштейн модификации «Вектор» можно устанавливать на осветительные конструкции силового и несилового типов. Если кабель, по которому подается электричество к лампе, прокладывается по воздуху, то для его ввода внутрь корпуса просверливается отверстие. Далее провод идет внутри консоли. 4. Кронштейн модификации «Вектор» можно устанавливать на осветительные конструкции силового и несилового типов. Если кабель, по которому подается электричество к лампе, прокладывается по воздуху, то для его ввода внутрь корпуса просверливается отверстие. Далее провод идет внутри консоли.

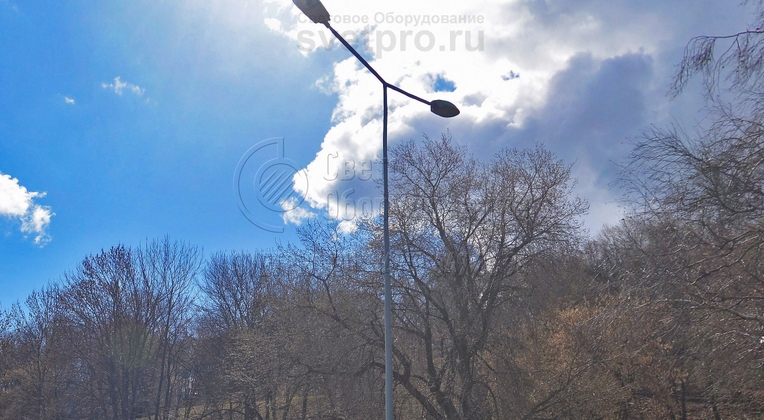

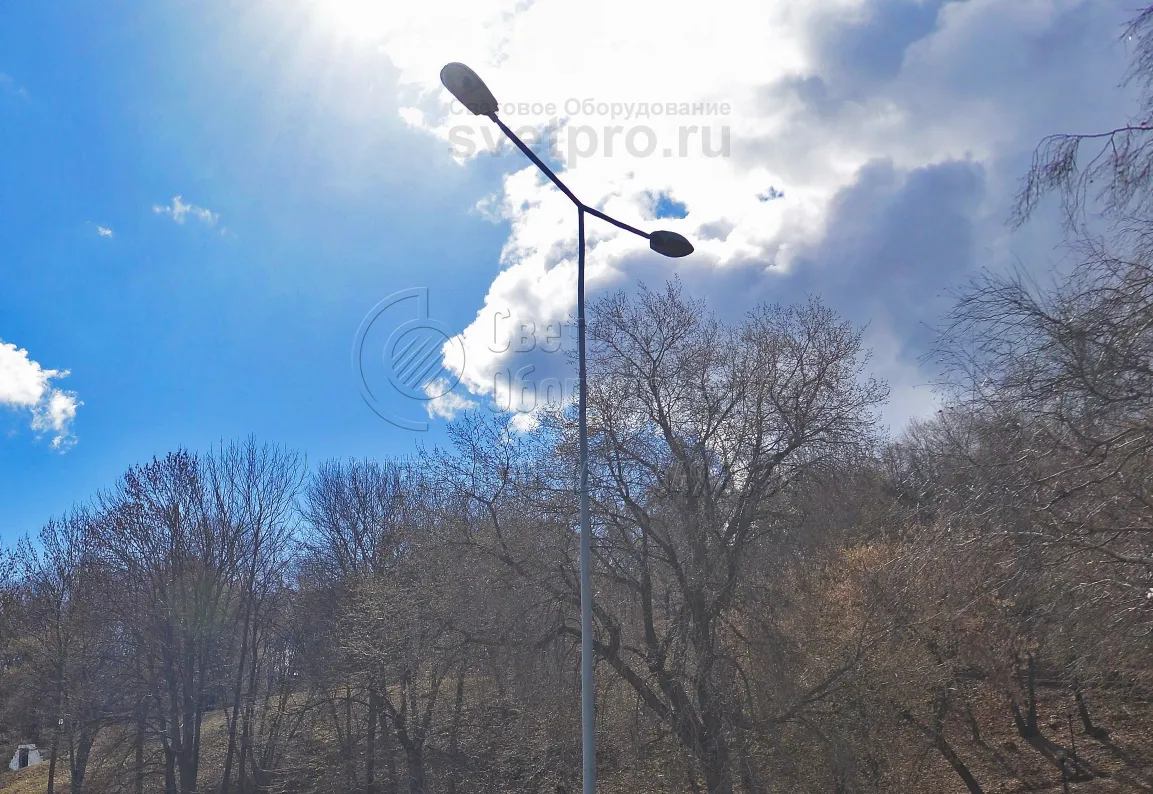

  • На изображении приведен пример кронштейна модификации «Вектор» с двумя СП. Он состоит из вертикальной трубы, у которой имеется хвостовик и шайба для крепления в верхней части опоры. К ней под наклоном приварены две консоли. Их длина может варьироваться в зависимости от пожеланий заказчика. 5. На изображении приведен пример кронштейна модификации «Вектор» с двумя СП. Он состоит из вертикальной трубы, у которой имеется хвостовик и шайба для крепления в верхней части опоры. К ней под наклоном приварены две консоли. Их длина может варьироваться в зависимости от пожеланий заказчика.

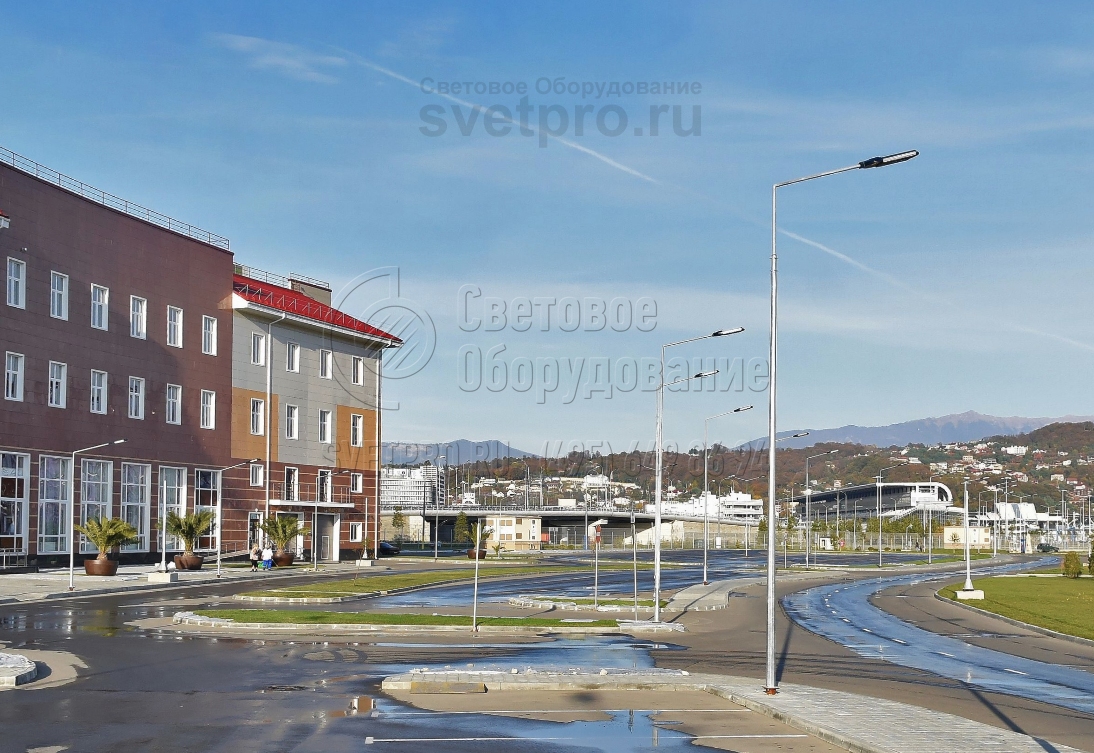

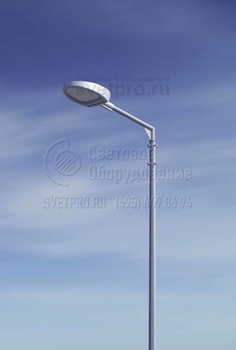

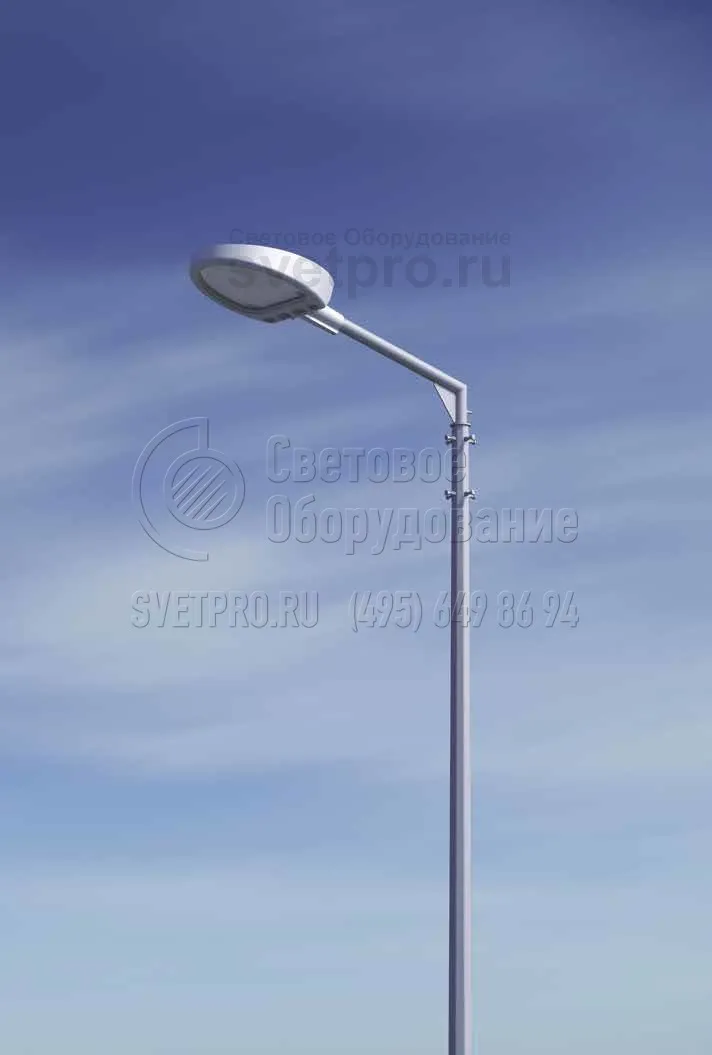

  • Осветительная конструкция, которая представлена на фото, имеет минималистичный вид и вписывается в концепцию оформления современного населенного пункта. Одной из особенностей является полное отсутствие видимых электрических кабелей. Все они проложены под землей или внутри корпуса. 6. Осветительная конструкция, которая представлена на фото, имеет минималистичный вид и вписывается в концепцию оформления современного населенного пункта. Одной из особенностей является полное отсутствие видимых электрических кабелей. Все они проложены под землей или внутри корпуса.
  • На кронштейне модификации «Вектор» можно ставить разные типы СП. В представленном на изображении примере используется модель с газоразрядными лампами. Главным требованием является то, что место крепления должно находиться на боковине корпуса, а диаметр соответствовать размеру консоли. 7. На кронштейне модификации «Вектор» можно ставить разные типы СП. В представленном на изображении примере используется модель с газоразрядными лампами. Главным требованием является то, что место крепления должно находиться на боковине корпуса, а диаметр соответствовать размеру консоли.
