МГФ-35-СР Мачта со стационарной короной высота 35 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Артикул производителя: | МГФ-35-СР |
| Количество световых приборов: | до 60 |
| Количество крепежный отверстий: | 12-24 |
| Размер фланца: | 1200 мм |
| Нижний диаметр: | 920 мм |
| Верхний диаметр: | 500 мм |
| Вес: | 4117 кг |
| Высота: | 35 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
862 923
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры мачт МГФ-СР
| Обозначение мачты | Высота ствола мачты, м | Параметры ствола | Наименование закладного элемента | Присоединительные параметры фланца ствола мачты | ||||
|---|---|---|---|---|---|---|---|---|
| Dв, мм | Dн, мм | d | n | А | Б | |||
| МГФ-35-СР(Х)-Y-Z-ц | 35 | 500 | 920 | ЗА-36/24/Д1070-1,3хц | 36 | 24 | 1200 | 1070 |
Х – максимальный вес устанавливаемого оборудования
Y – ветровой район эксплуатации
Z – количество ОП
Dв – диаметр в верхней части опоры
Dн – диаметр в нижней точке опоры
d – диаметр отверстия во фланце
n – количество отверстий во фланце
A – диаметр фланца
Б – диаметр, на котором размещены отверстия на соединительном фланце мачты
Основные параметры мачт МГФ-СР
| Обозначение мачты | Масса ствола**, кг | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации |
|---|---|---|---|---|---|
| МГФ-35-СР(Х)-Y-Z-ц | 4117 | 5178 | 1750 | до 35 | II – IV |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
ОПИСАНИЕ
Высотная мачта МГФ-З5-СР имеет неподвижную раму, на которой установлены прожекторы, дающие возможность создать требуемый уровень освещения на больших территориях, автотранспортных развязках и узлах, пром. объектах. Конструкция мачты состоит из полого ствола из металла, отдельные секции которого имеют жесткое крепление. Высота конструкции 35 м позволяет осветить большие территории, заменив установку нескольких менее мощных конструкций.
Граненая мачта фланцевого типа МГФ-З5-СР обрабатывается горячим цинкованием, что позволяет создать на поверхности опоры защитный слой, предотвращающий развитие коррозии и обеспечивающий надежную защиту от внешнего влияния погодных факторов, а также увеличивающий срок эксплуатации мачты. Обслуживание размещенных на раме прожекторов выполняется без использования спецтехники. Для доступа к оборудованию мачта оснащается лестничными системами и подъемными площадками.
Опора устанавливается на железобетонный фундамент с размещенным внутри закладным элементом. Фиксация мачты к ЗДФ выполняется через фланец.
фото с объектов
Фотогалерея
-

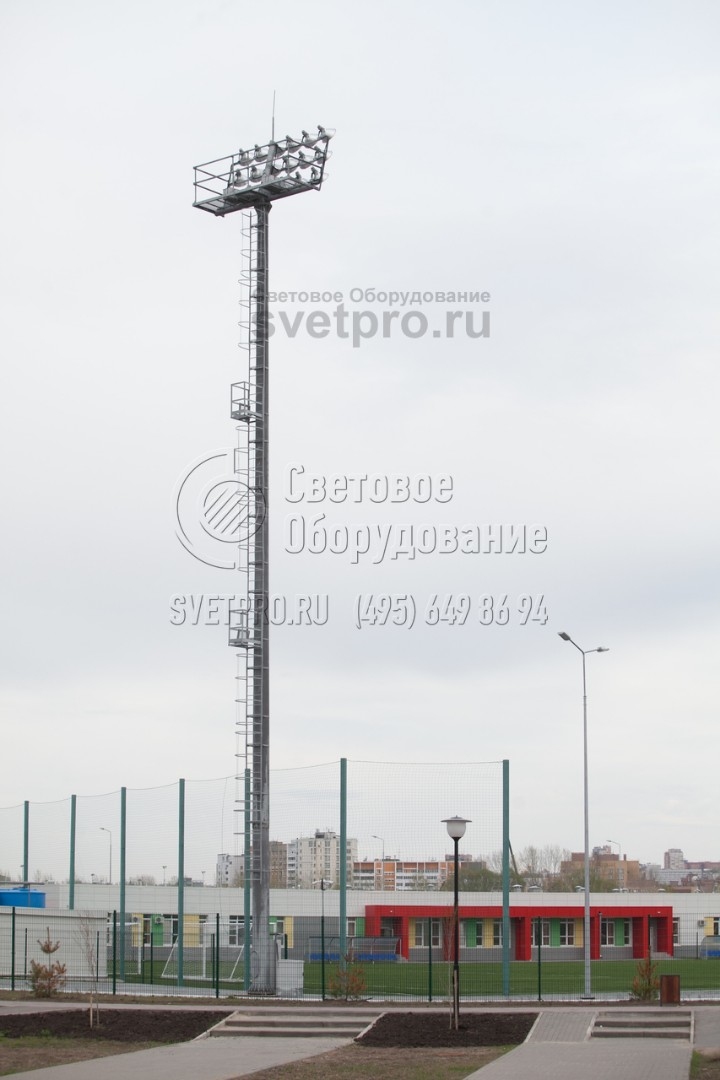

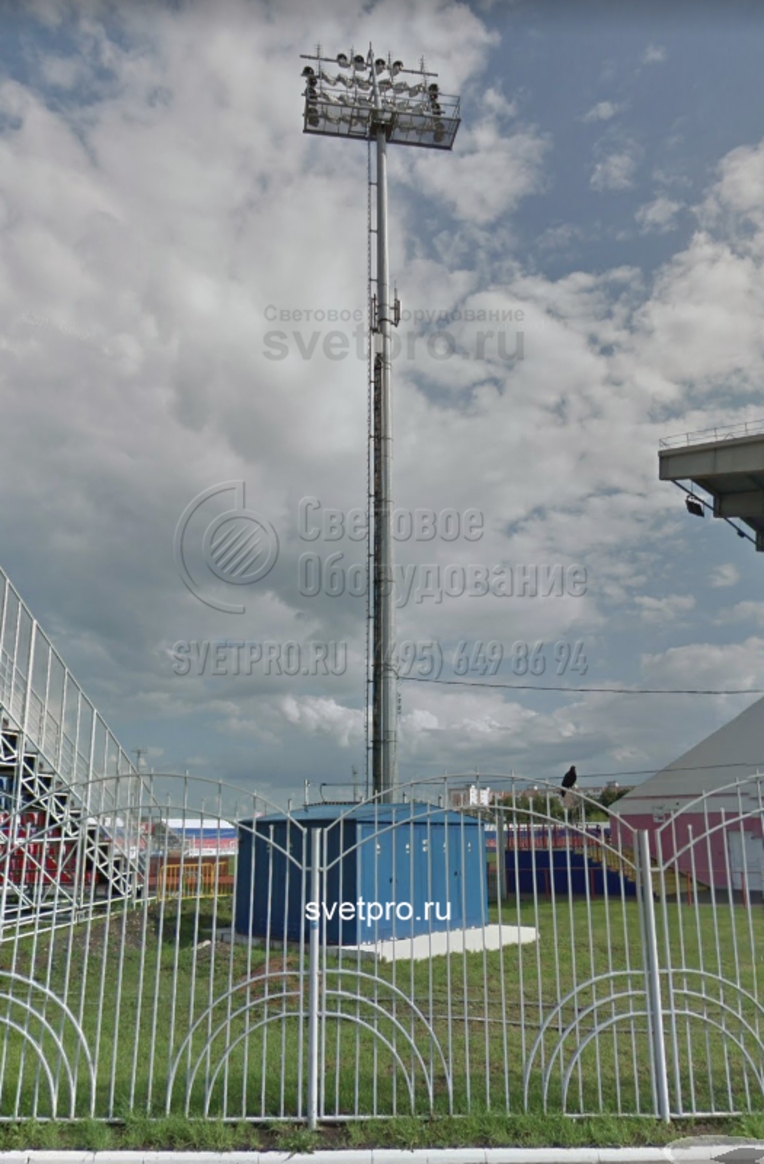

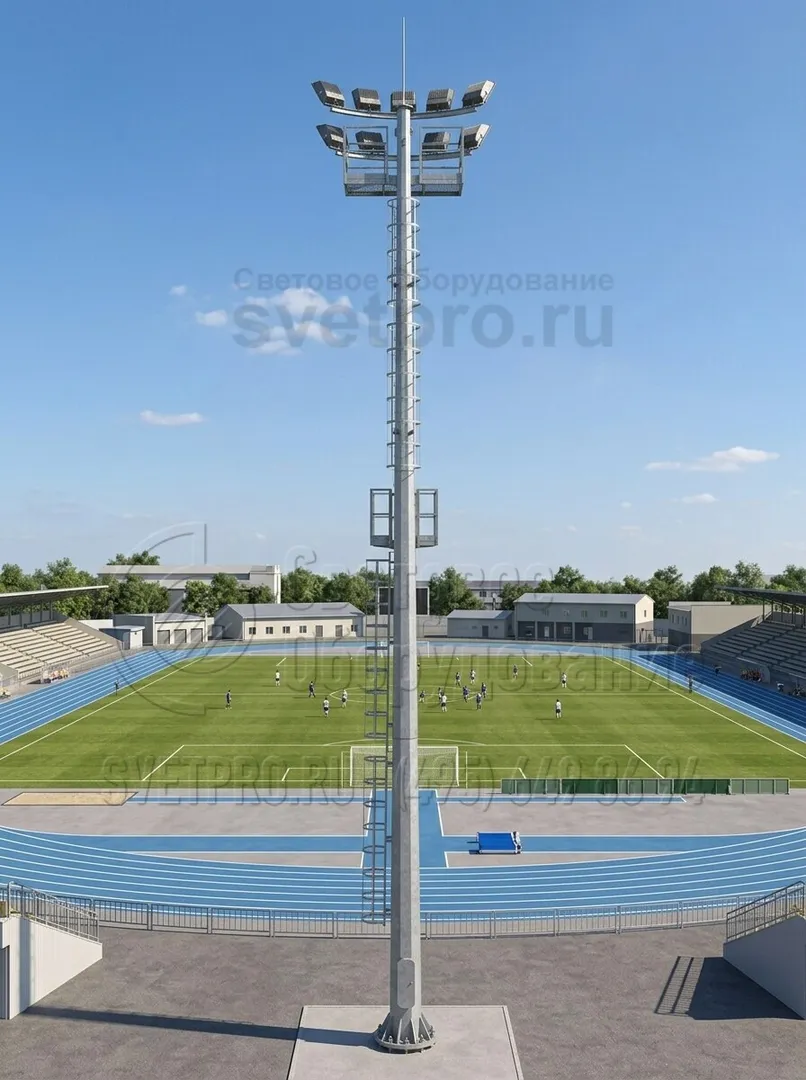

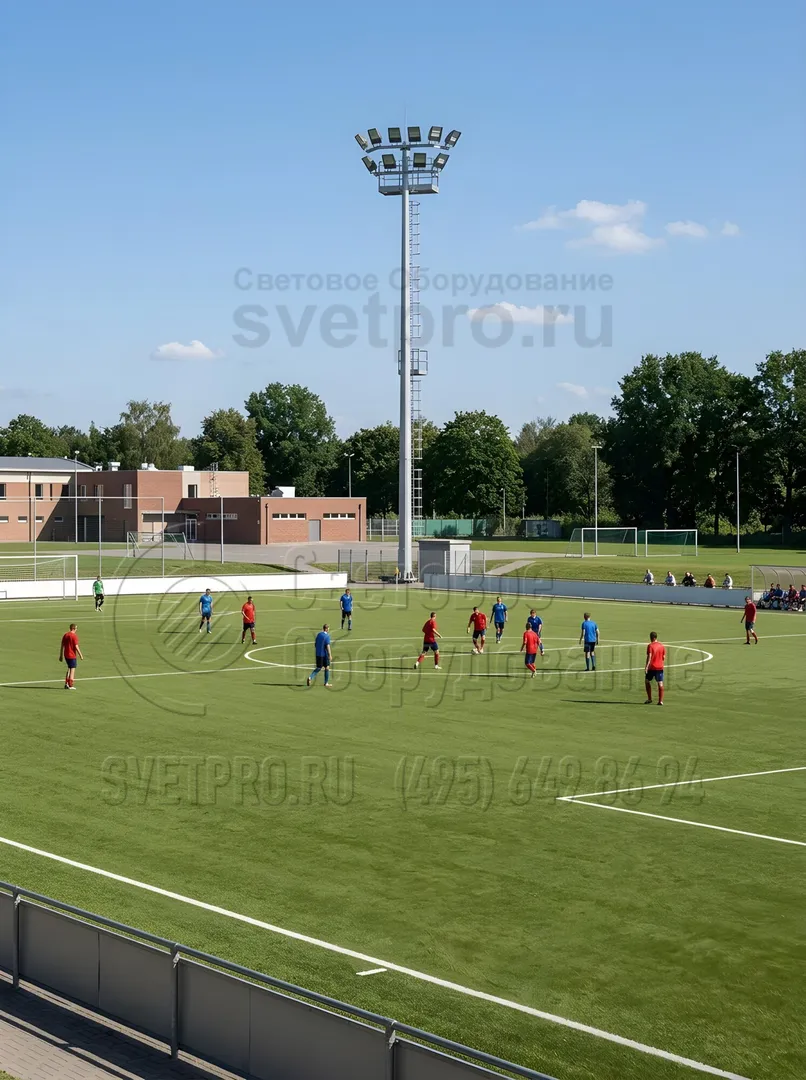

1. Мачта, которая представлена на фото, используется для освещения футбольного поля. Однако этим сфера ее использования не ограничивается. Такую инженерную конструкцию применяют везде, где нужно ярко осветить большую территорию. Высокая несущая способность позволяет устанавливать тяжелые светильники.
-
2. Мачта, которую вы видите на изображении, может сохранять прочность до 25 лет. Для этого она надежно защищается от коррозии и воздействия агрессивных веществ. В качестве защитного слоя используется цинк, нанесенный методом горячего цинкования. Он обеспечивает барьерную и электрохимическую защиту. -
3. Несмотря на свой индустриальный дизайн, мачты со стационарно закрепленными рамами со светильниками гармонично вписываются в стиль оформления современного населенного пункта. Их можно использовать для создания комплексной системы освещения вместе с опорами паркового типа. -
4. Мачты типа МГФ, несмотря на достаточно большую высоту, легко устанавливать в местах с плотной застройкой. Они имеют малый диаметр в нижней части и не требуют для монтажа большого пространства. Крепление производится с помощью анкерных ЗДФ, которые нужно отдельно заказывать у производителя. -

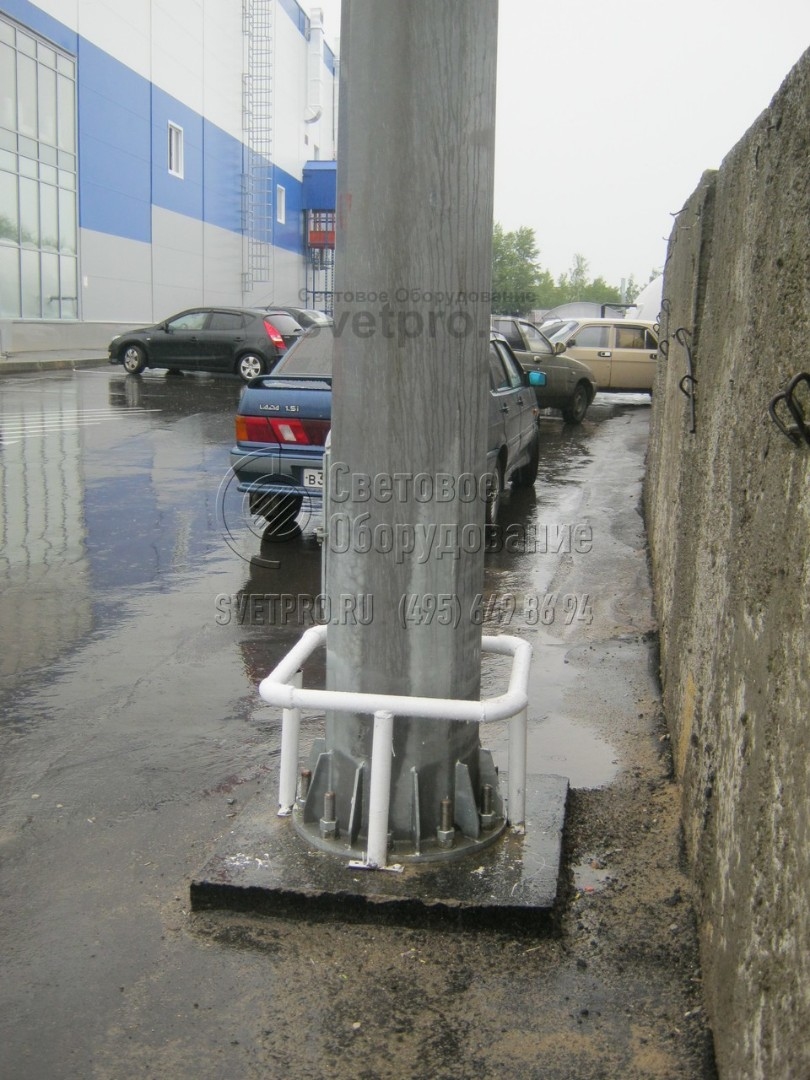

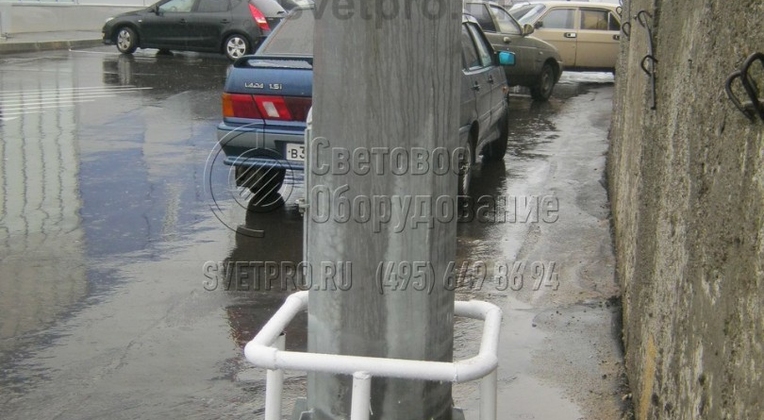

5. На изображении крупным планом представлено место установки мачты. Как видите, для фиксации корпуса нужно минимум свободного пространства. Наземная часть прикручивается с помощью болтов к шпилькам. Рама белого цвета является опциональной и предотвращает столкновение с машинами. -

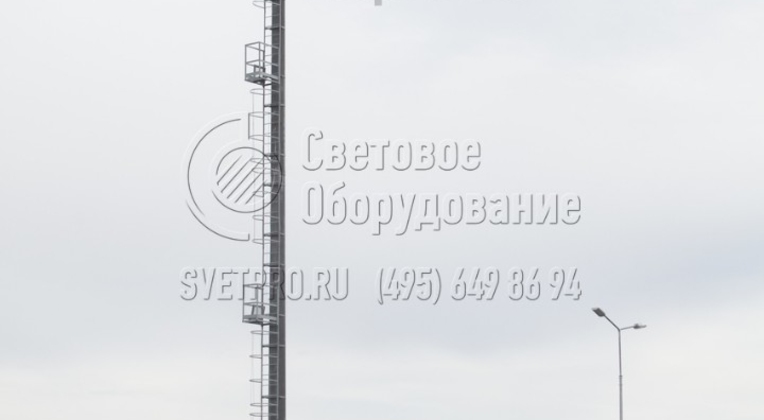

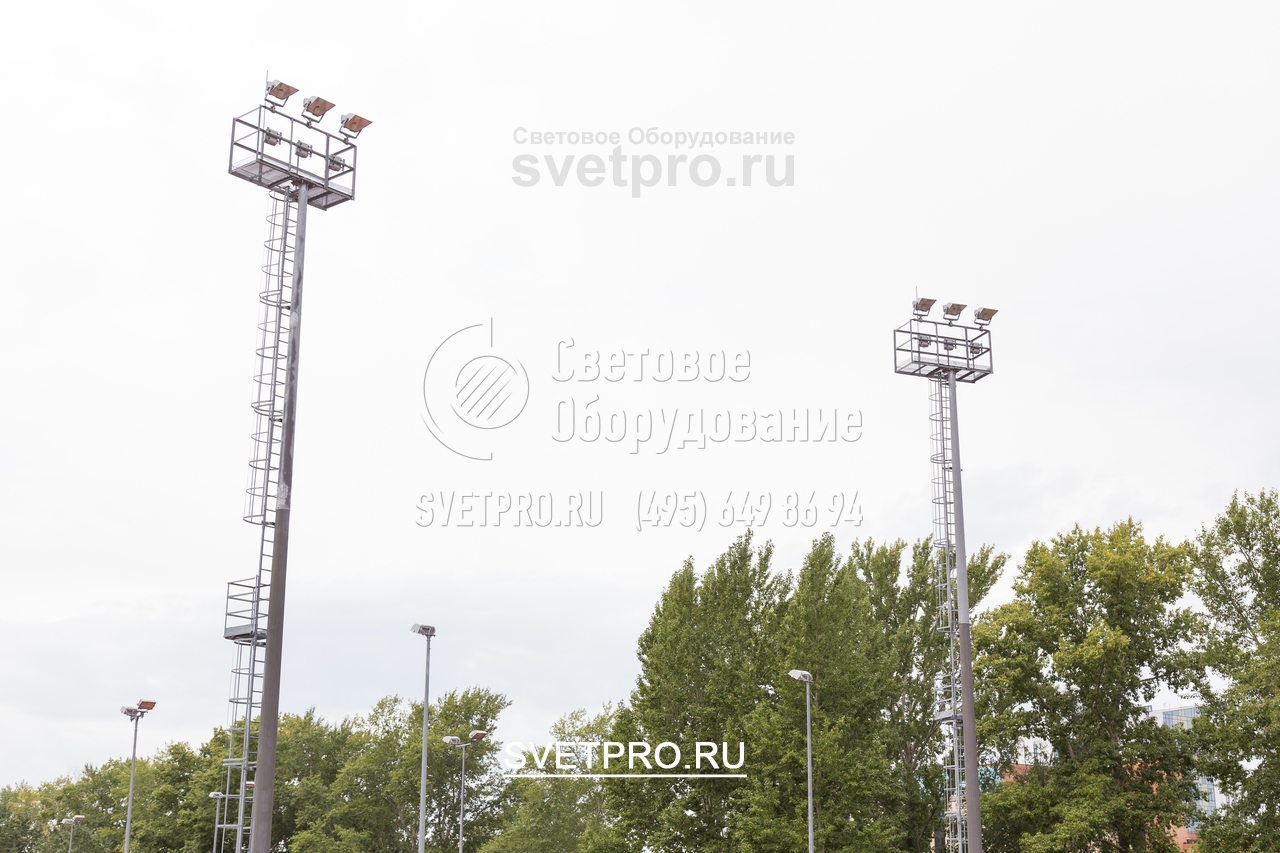

6. Одним из преимуществ мачт большой высоты является то, что они могут освещать большие площадки, но при этом не требуют значительных затрат на техническое обслуживание. Электрик поднимается наверх к светильникам без использования вышки-подъемника по прикрепленной к корпусу лестнице. -

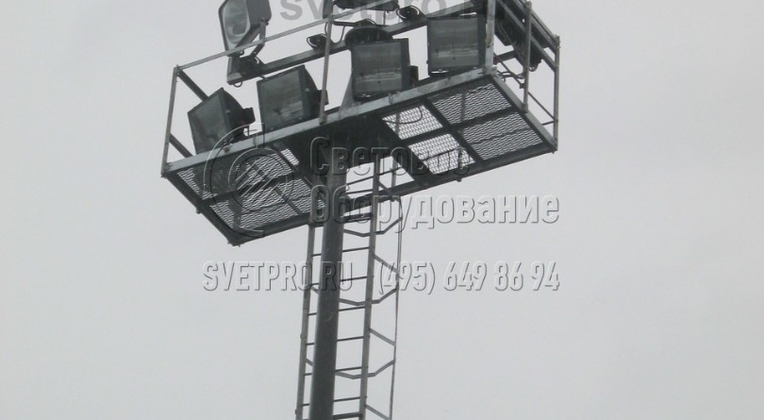

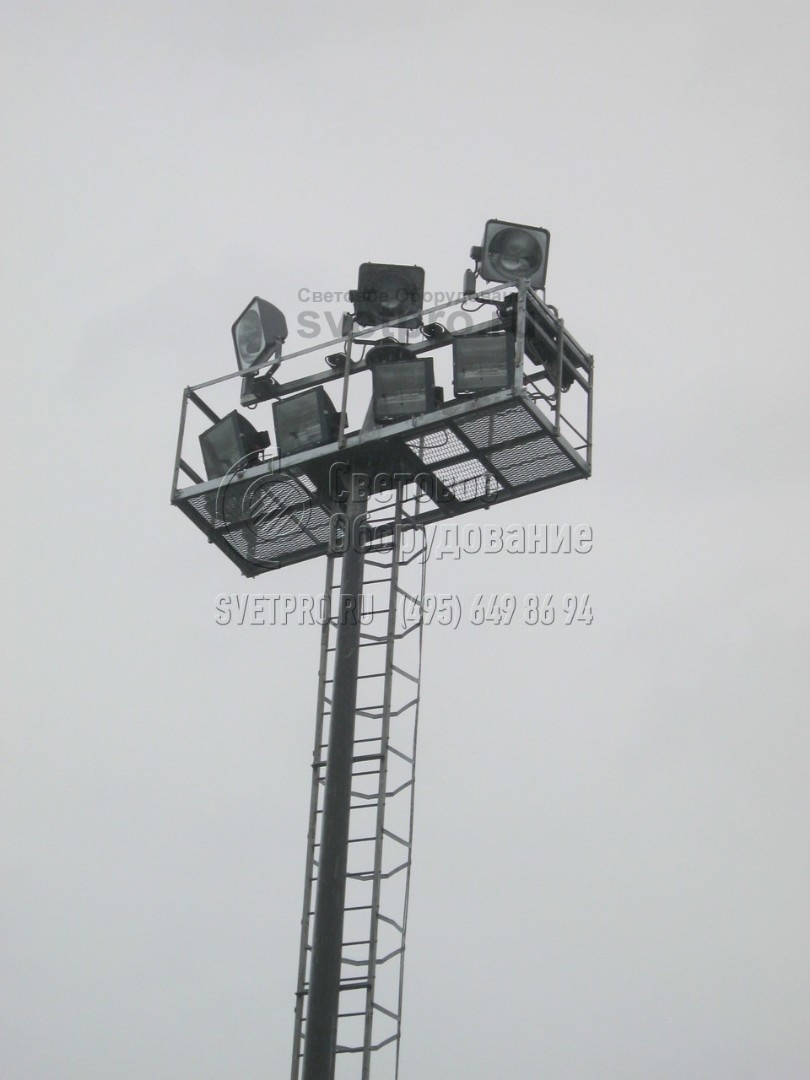

7. Мачты освещения, одна из которых представлена на изображении, имеют универсальное назначение. Количество, разновидность и типы СП на верхушке этой инженерной конструкции зависят от вида выбранной рамы. В варианте на фото используется прямоугольная рама с техплощадкой. -

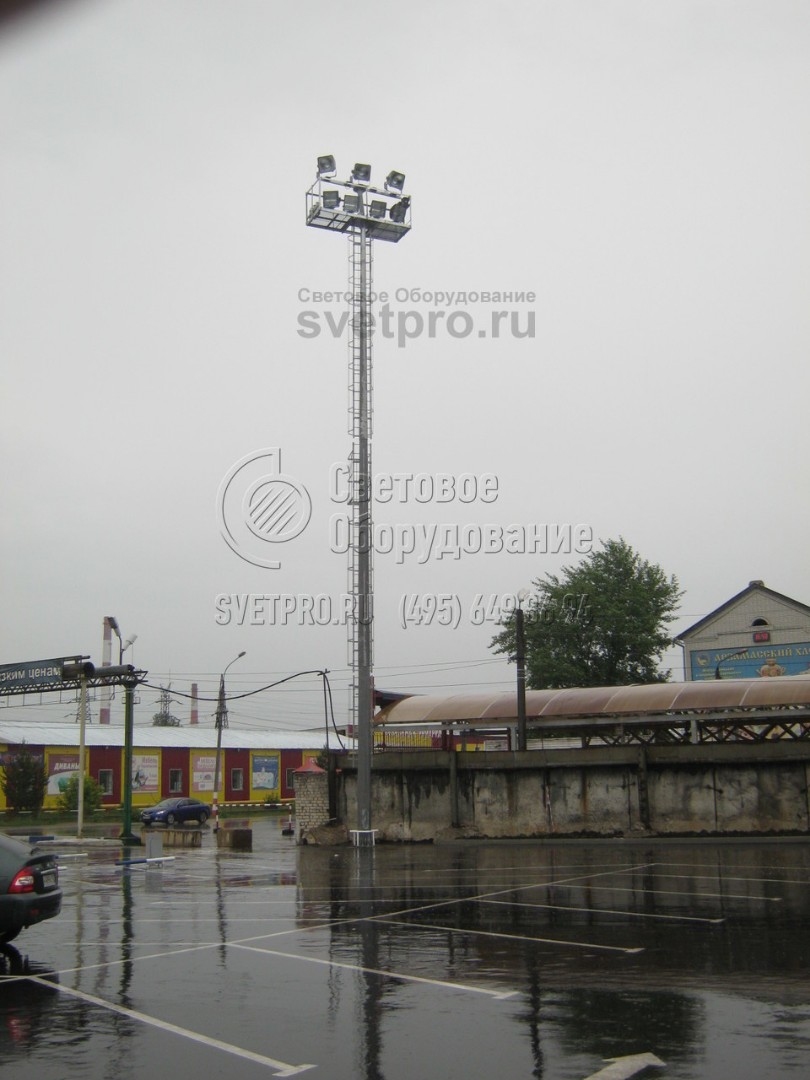

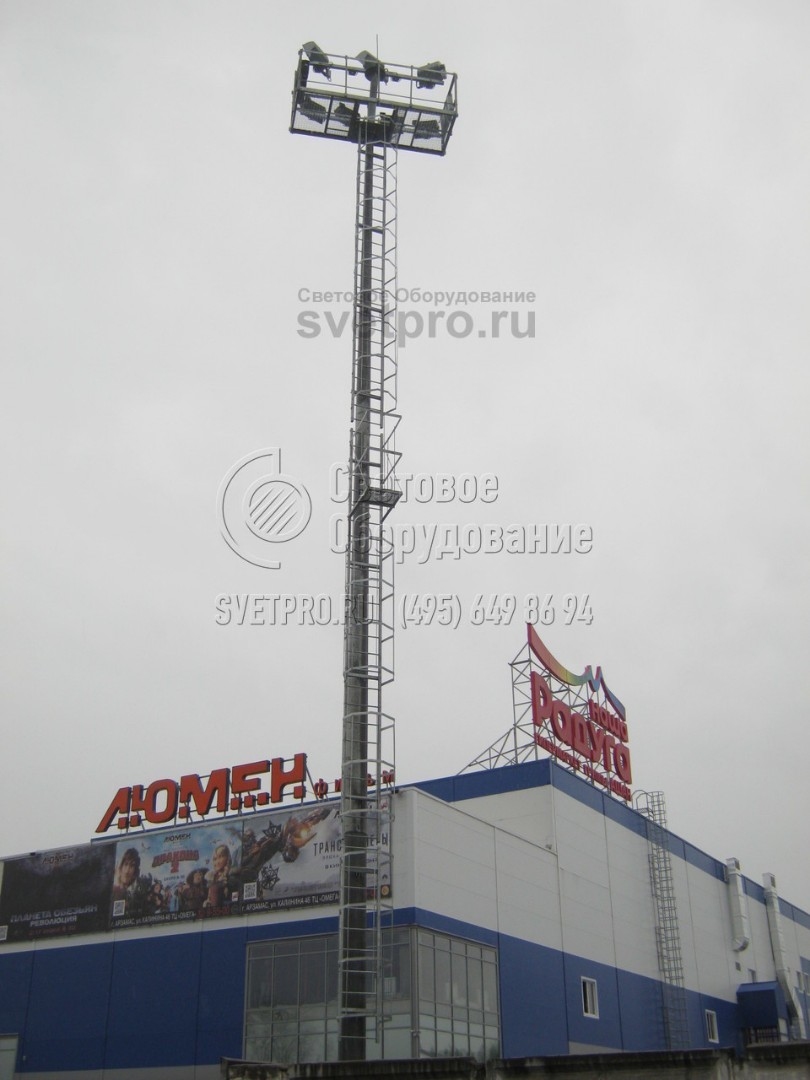

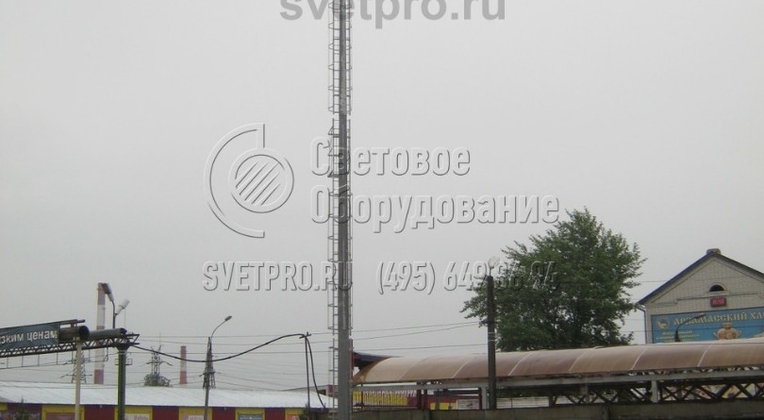

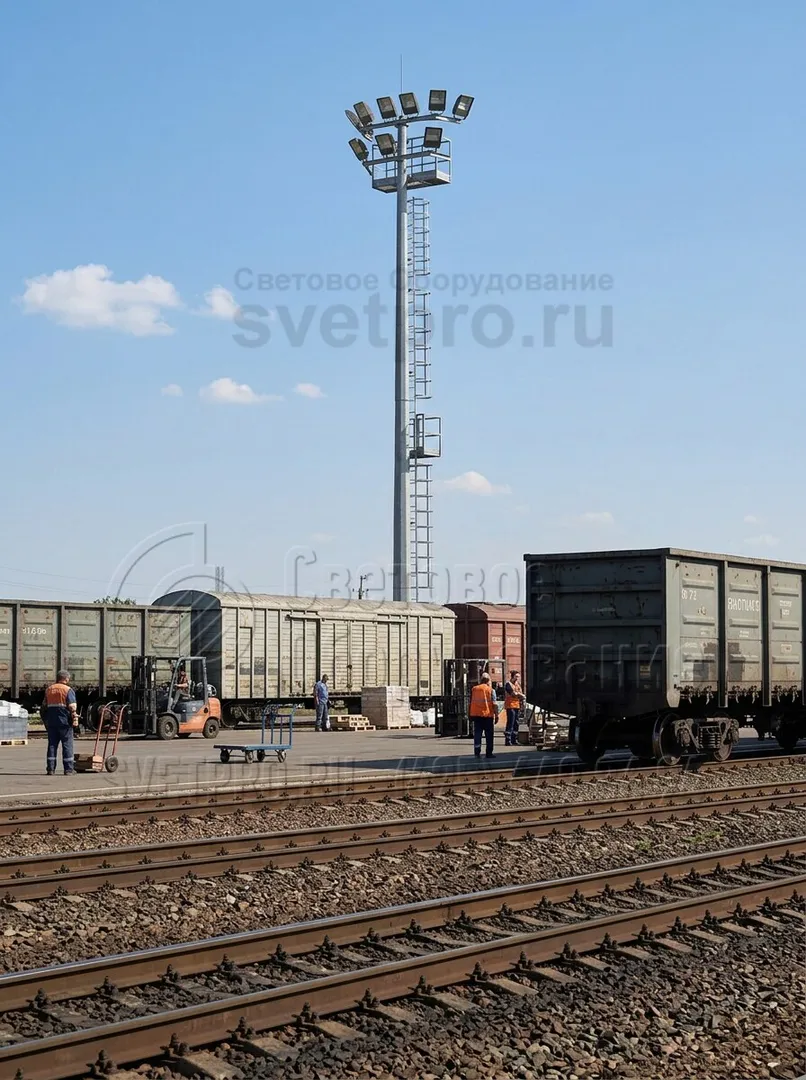

8. На изображении хорошо видна мачта, которую установили для освещения парковки в промышленной зоне. Так как конструкция защищена от коррозии слоем цинка, сталь корпуса не повреждается агрессивными веществами. Обслуживание упрощено благодаря лестнице и технической площадке вверху. -

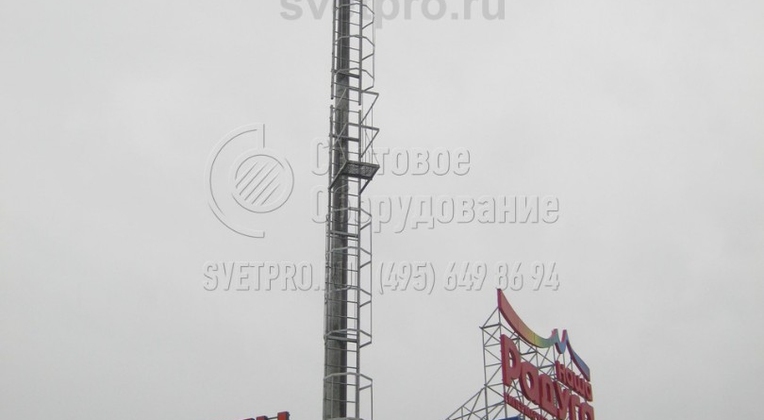

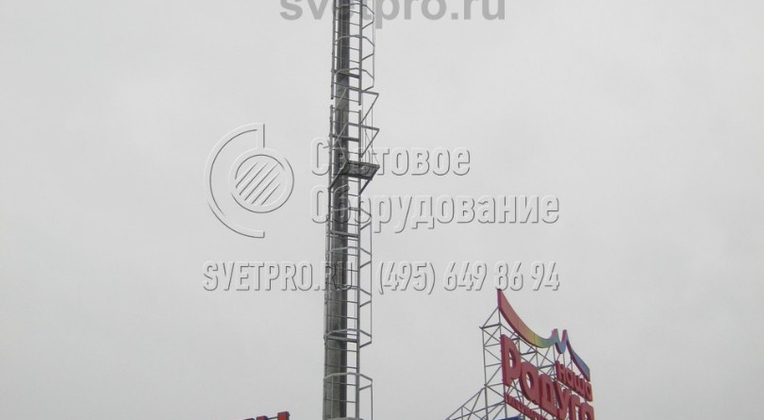

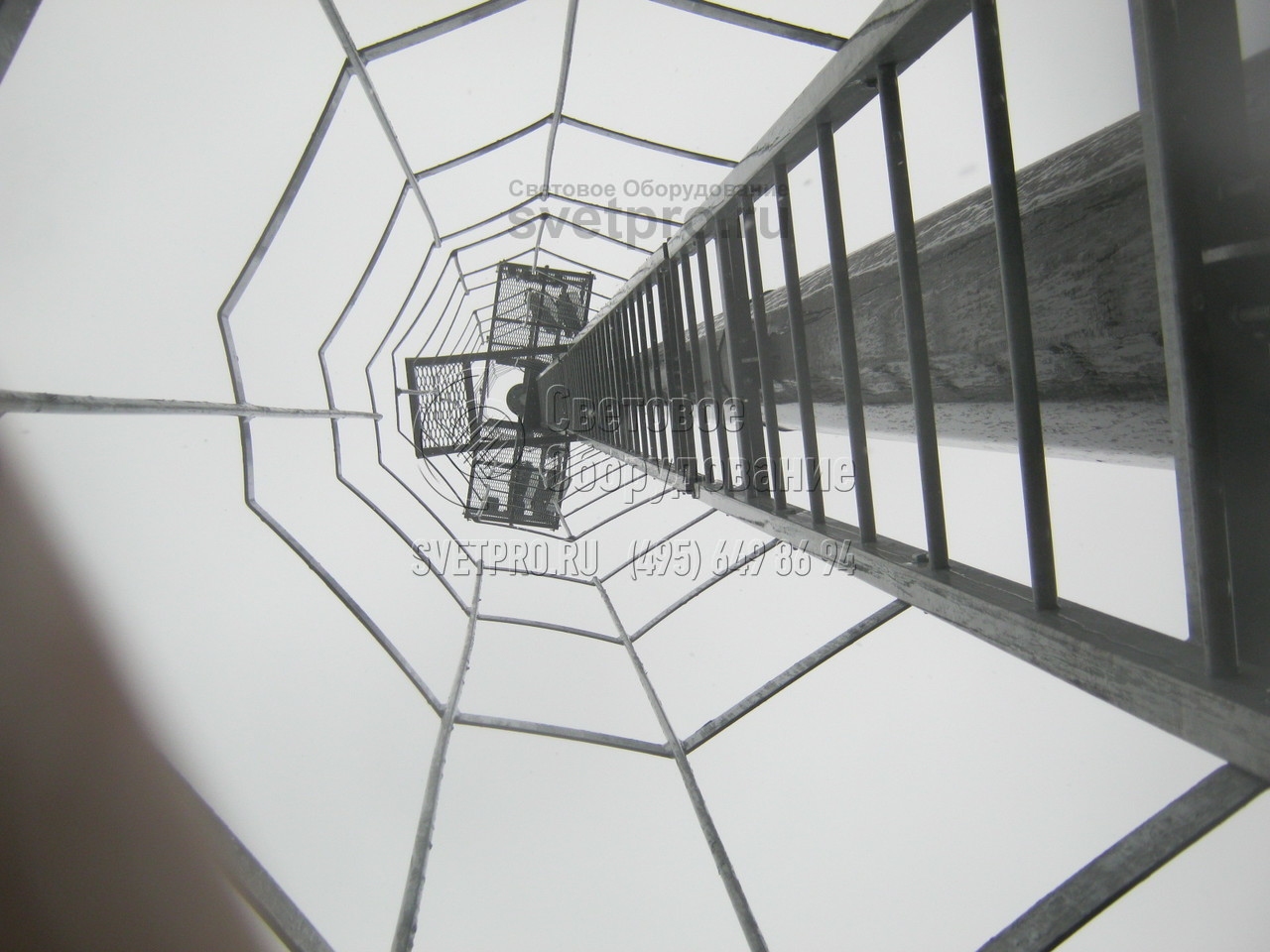

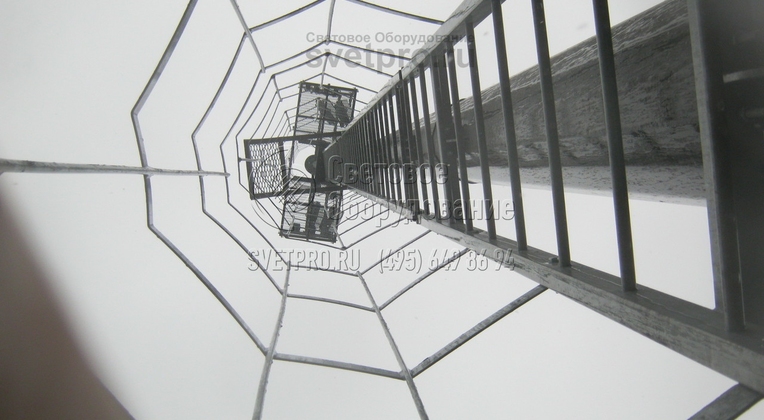

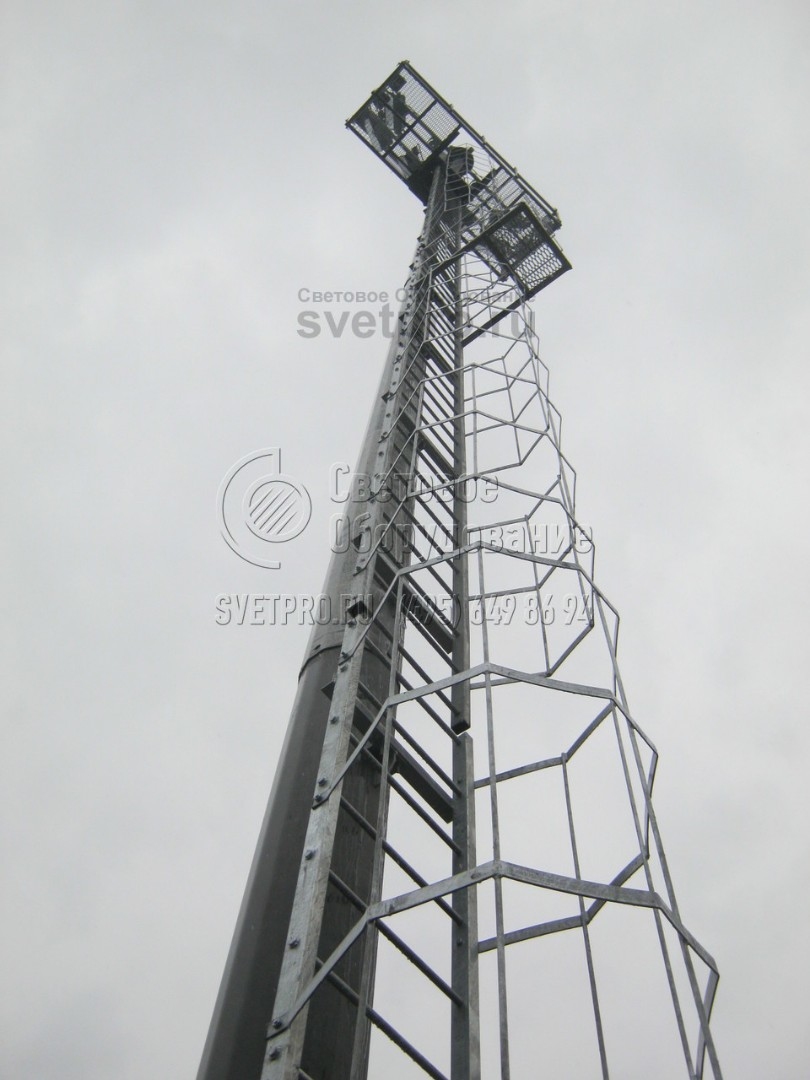

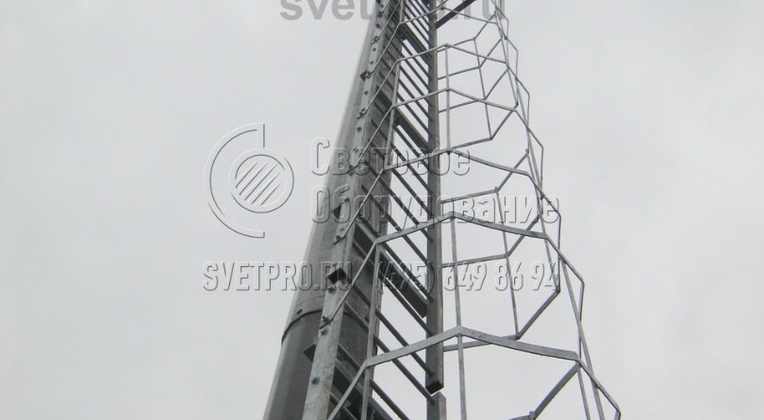

9. Типовая комплектация мачты предусматривает установку лестницы с предохранительной рамой (на фотографии) или трапа со страховочным тросом. Также возможен выпуск этих конструкций без приспособлений для подъема. Такие модели стоят дешевле, но для обслуживания нужно привлекать гидроподъемники. -
10. Мачта такого типа позволяет нам делать направленное освещение на объект, благодаря большому количеству прожекторов направленного типа. Для подхода и обслуживания осветительных приборов предусмотрена площадка обслуживания, она находится в самой верхней части мачты. -

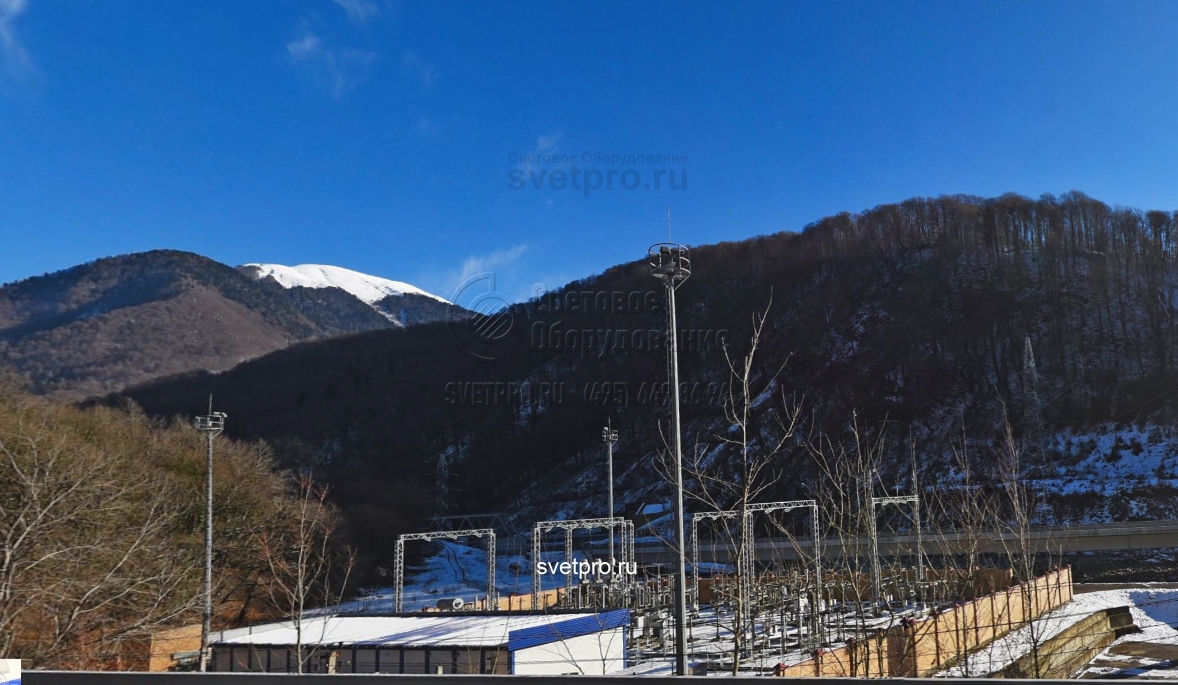

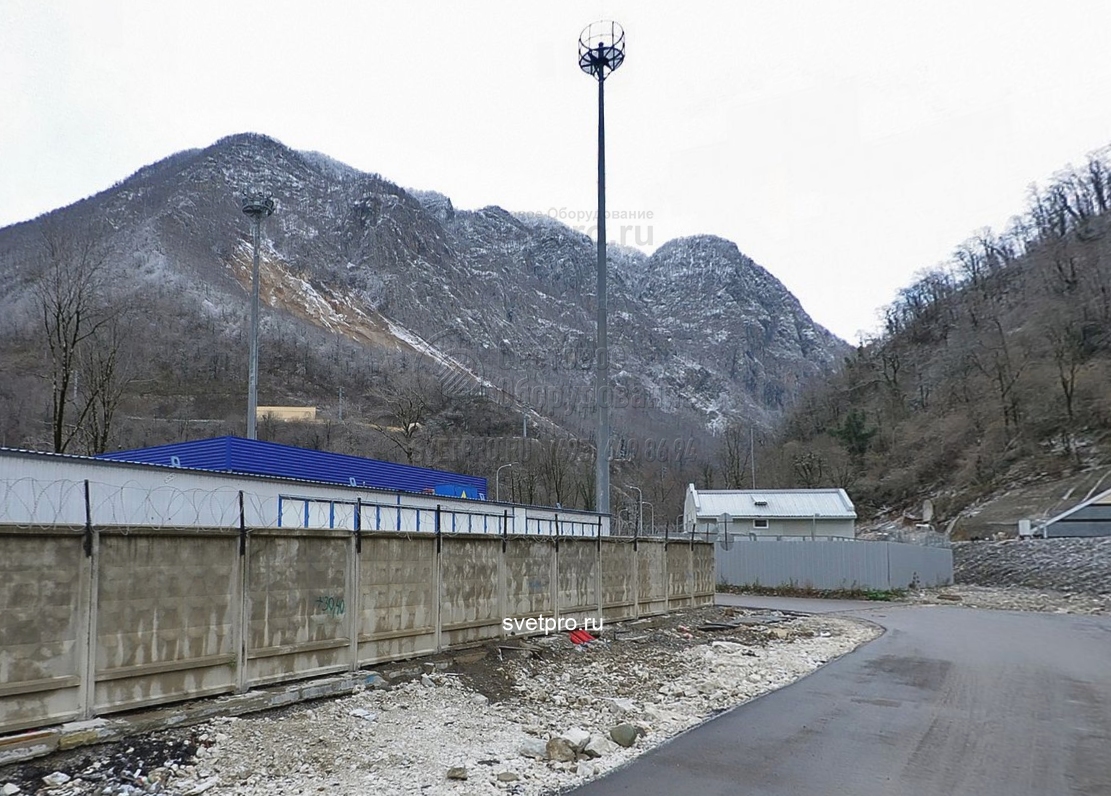

11. Мачты со стационарной короной так же используют не только для освещения но и для молниезащиты прилегающих рядом построек и сооружений. На данных мачтах не предусмотрены лестницы и поэтому добраться до осветительных приборов можно только автомобильным гидроподъемником. -
12. Мачты со стационарной короной МГФ-СР применяют для установки на них прожекторов которые создают заливающий свет на объектах. Все мачты предварительно конструктивно рассчитывают на повышенную несущую способность. С помощью лестниц возможно подниматься на площадку обслуживания для обслуживания осветительных приборов и другого оборудования. -

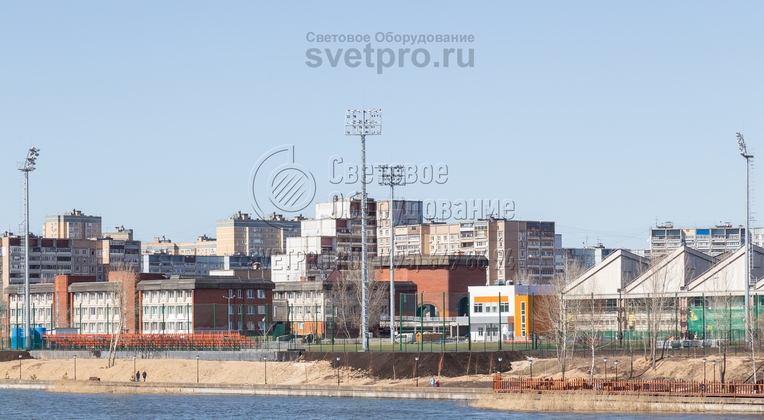

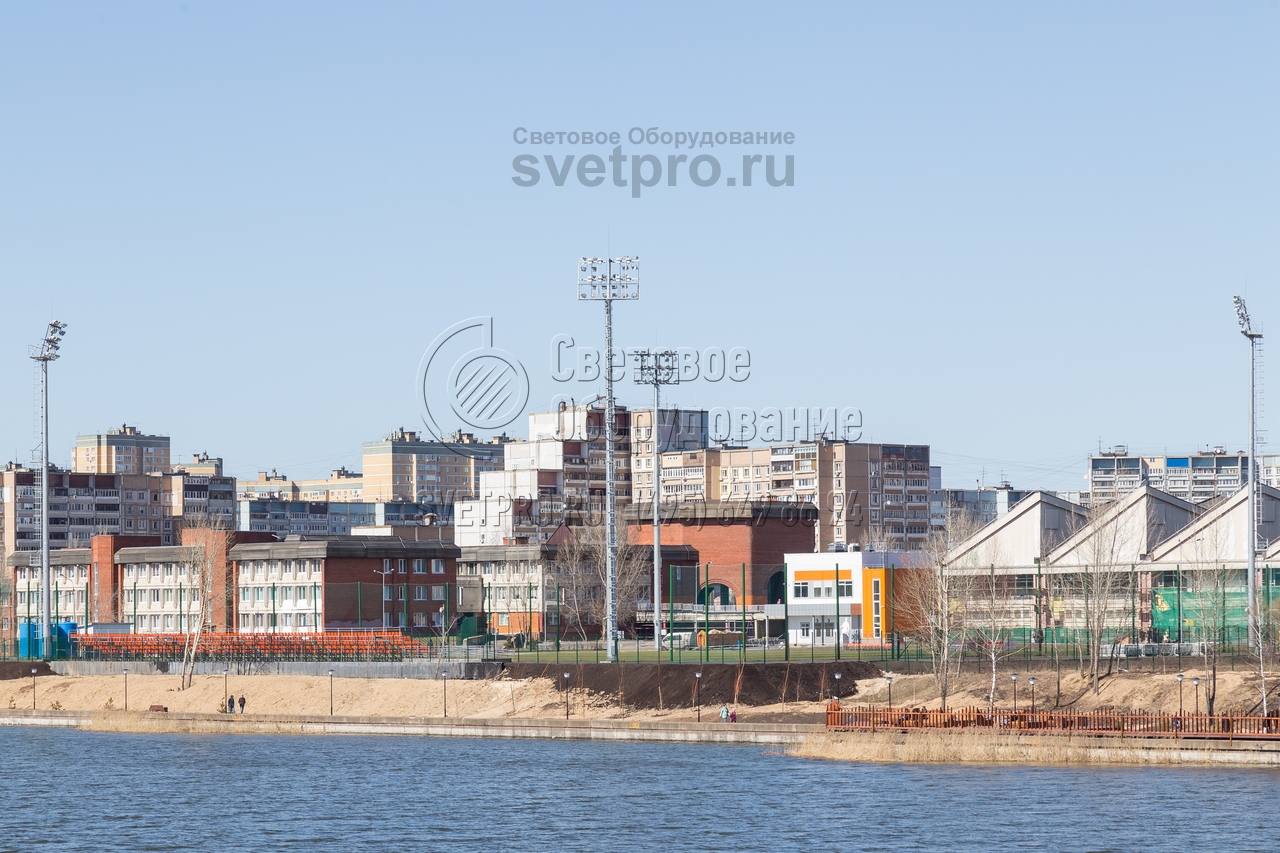

13. На фото показана мачта освещения со стационарной короной. В этом исполнении применена наклонная рама где установлены прожектора для освещения стадиона. -

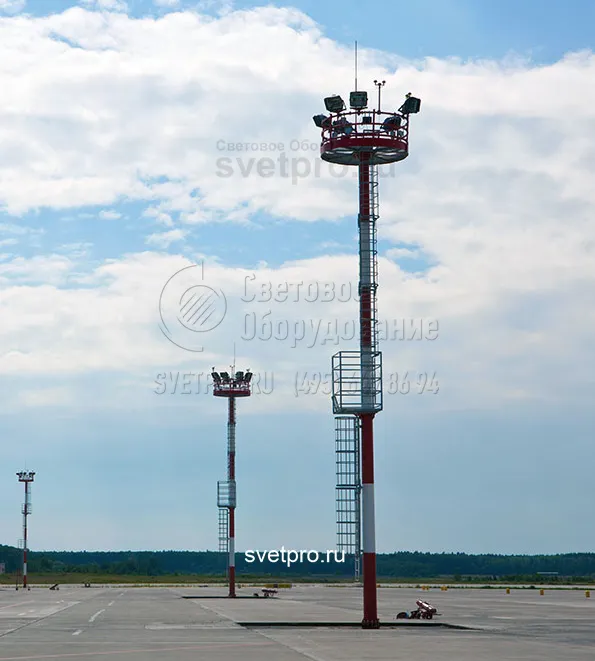

14. Осветительные мачты тип МГФ-СР устанавливают и в аэропортах. Окрашивают мачты в сигнальные красные и белые полосы. На данной конструкции на вершине круглая стационарная рама, где устанавливают осветительные приборы и прочее оборудование.
