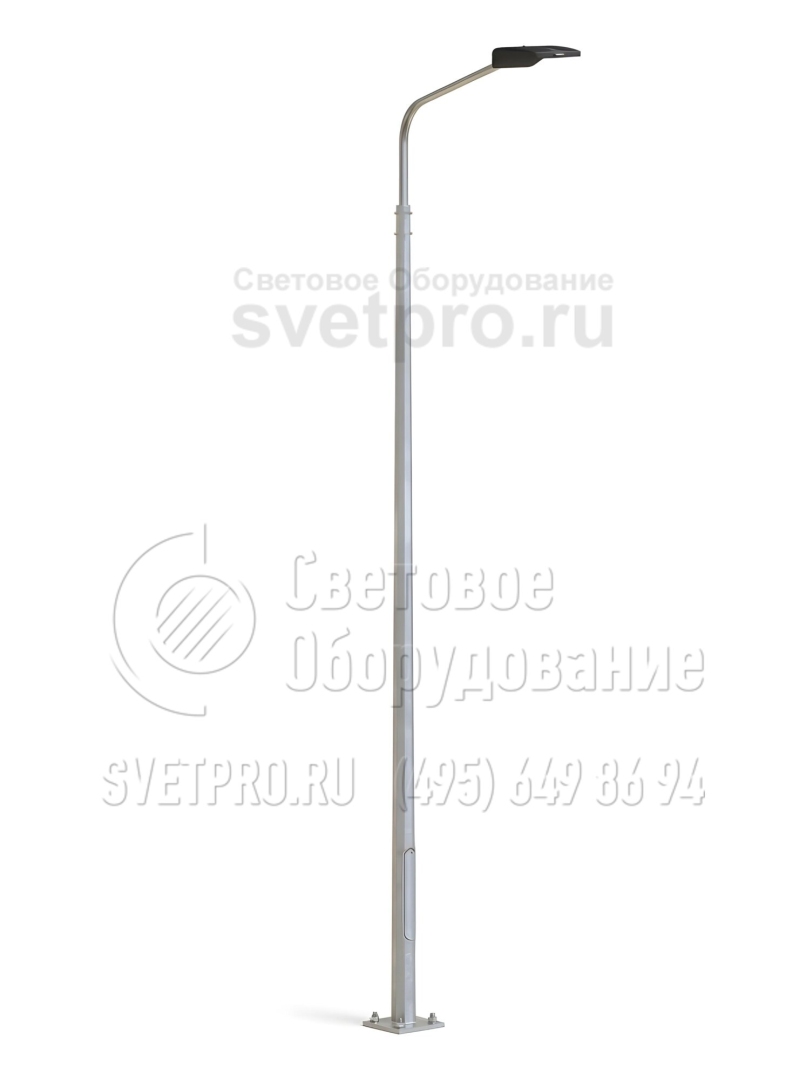

НФГ-16 Опора несиловая фланцевая граненая высота 16 метров

Главная > Бренды > Opora Engineering > НФГ Опора несиловая фланцевая граненая > НФГ-16 Опора несиловая фланцевая граненая высота 16 метров
Область применения:
  • Опоры данной серии предназначены для освещения любых объектов.
Назначение:
  • Опоры освещения
Артикул производителя: НФГ-16
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Количество крепежный отверстий: 4
Материал: Листовой металлопрокат
Покрытие: Горячее цинкование
Размер фланца: 490 мм
Нижний диаметр: 276 мм
Верхний диаметр: 100 мм
Вес: 373,0 кг
Высота: 16 м

Производитель «Opora Engineering», Россия

Цена*: от 75 000 руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
Звоните +7 (495) 649-86-94

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опорыНаименование закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейнаH, ммh1, ммDн, ммDв, ммd, ммА, ммБ, ммВ, ммГ, мм
НФГ-16,0-02**-ц ЗФ-36/4/К400-3,0-б 373,0 Ф4, Ф5 16000 3000 276 100 М36 490 400 434 117

H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.

ОПИСАНИЕ

Двухсоставная опора НФГ-16 несилового типа используется для создания освещения на больших открытых территориях. Такие конструкции устанавливаются на спортивных площадках, аэродромах, транспортных магистралях с интенсивным потоком, эстакадах. Кроме размещения прожекторов и светильников на опору могут устанавливаться молниеотводы большой длины.

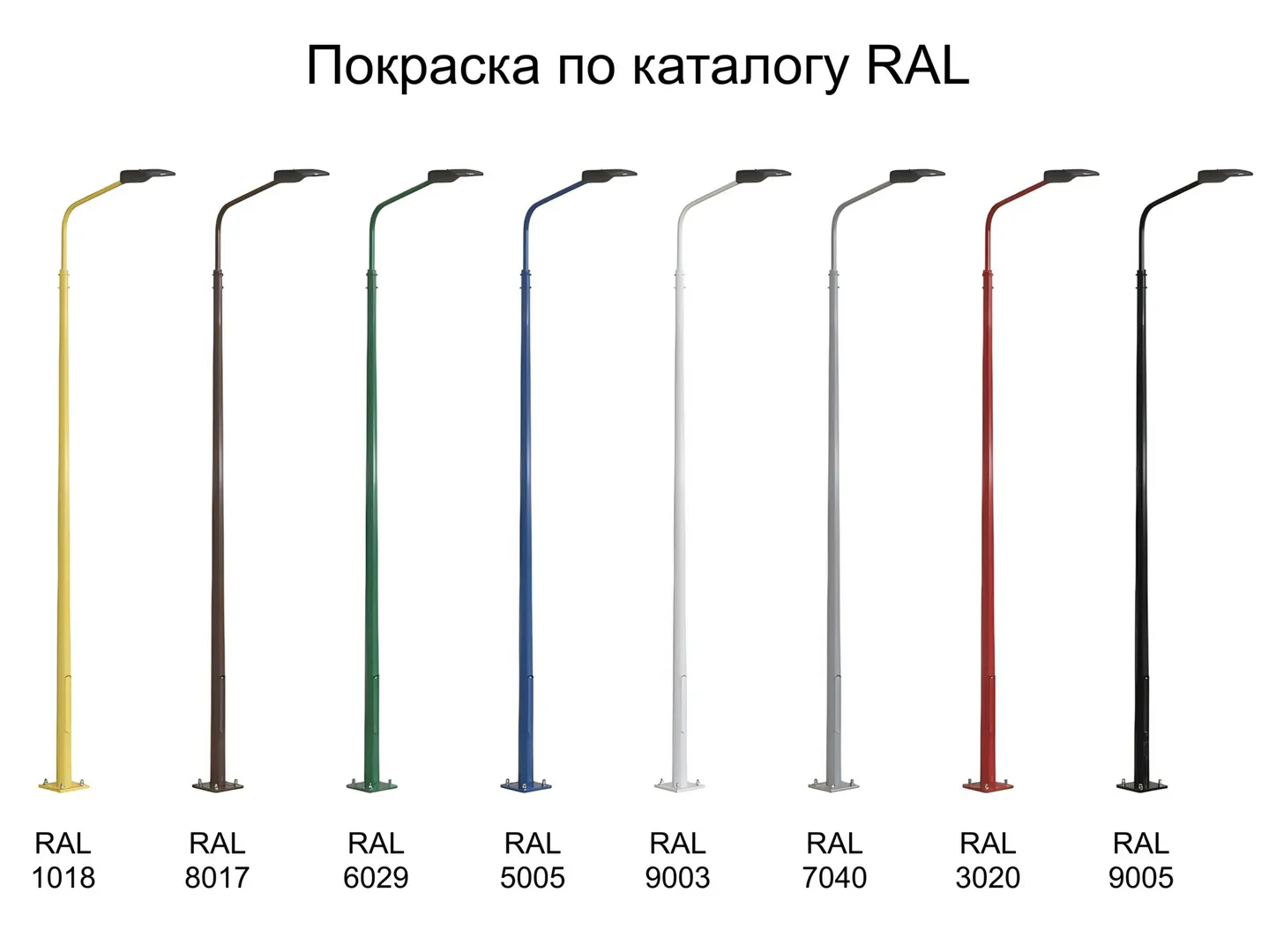

Конструкция изготавливается из стальных листов, сгибаемых в восьмигранную опору специальным прессом с последующим свариванием свободных краев изделия двумя швами. Внутренняя полость столба используется для подвода питающего провода к светотехнике. Поверхность конструкции обрабатывается горячим цинкованием, при необходимости изделие может окрашиваться порошковой краской в любой цвет.

Предварительно перед монтажом выполняется стыковка и стяжка отдельных секций опоры. Монтаж производится на закладной фундамент с заранее расположенным внутри металлическим закладным элементом. Конструкция соединяется с элементом посредством предусмотренного для этих целей фланца.

Фото с объектов

Фотогалерея

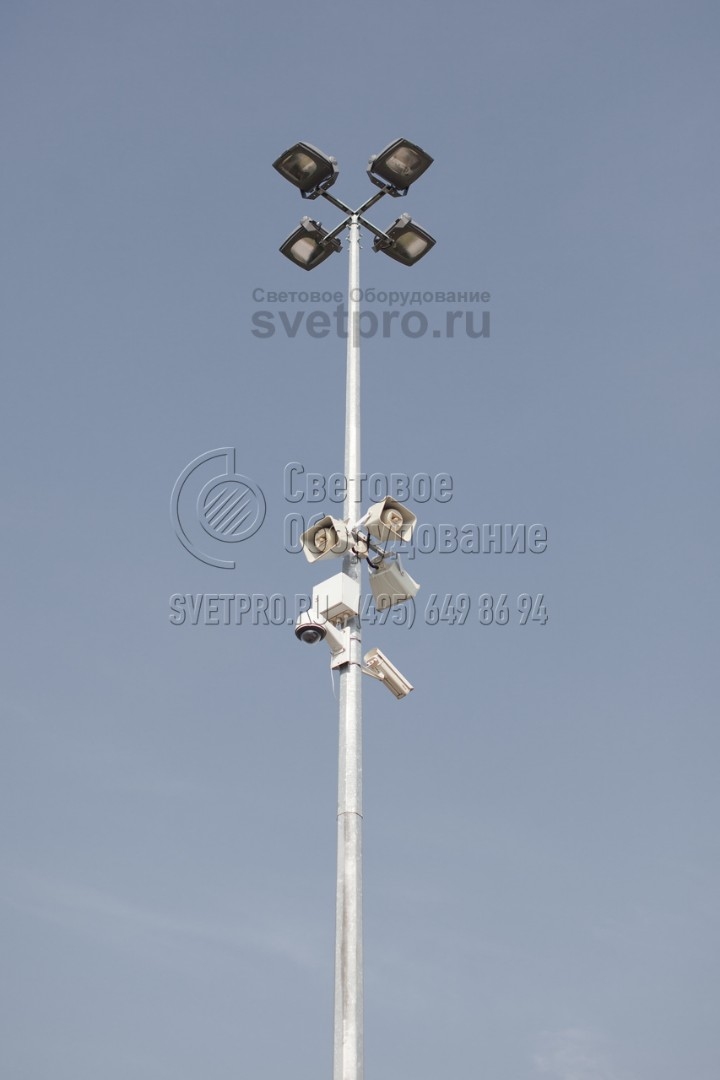

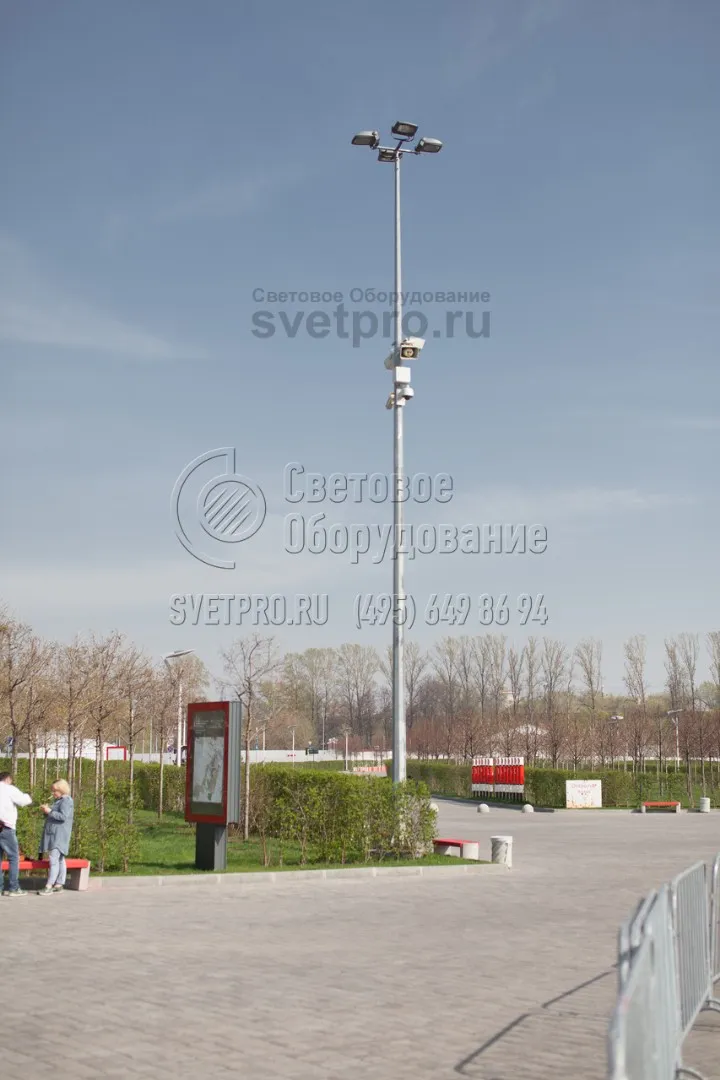

  • Главной особенностью граненой несиловой опоры является ее способность выдерживать большую нагрузку. Поэтому помимо осветительных приборов на корпусе могут устанавливаться также камеры наблюдения, громкоговорители системы оповещения, прожекторы, декоративные конструкции. 1. Главной особенностью граненой несиловой опоры является ее способность выдерживать большую нагрузку. Поэтому помимо осветительных приборов на корпусе могут устанавливаться также камеры наблюдения, громкоговорители системы оповещения, прожекторы, декоративные конструкции.
  • В стандартном варианте отверстия для вывода кабелей и крепления для дополнительного оборудования не предусмотрены. Однако производитель может сделать необходимые технологические лючки на корпусе по отдельному заказу. Также опора адаптируется под особые условия эксплуатации. 2. В стандартном варианте отверстия для вывода кабелей и крепления для дополнительного оборудования не предусмотрены. Однако производитель может сделать необходимые технологические лючки на корпусе по отдельному заказу. Также опора адаптируется под особые условия эксплуатации.

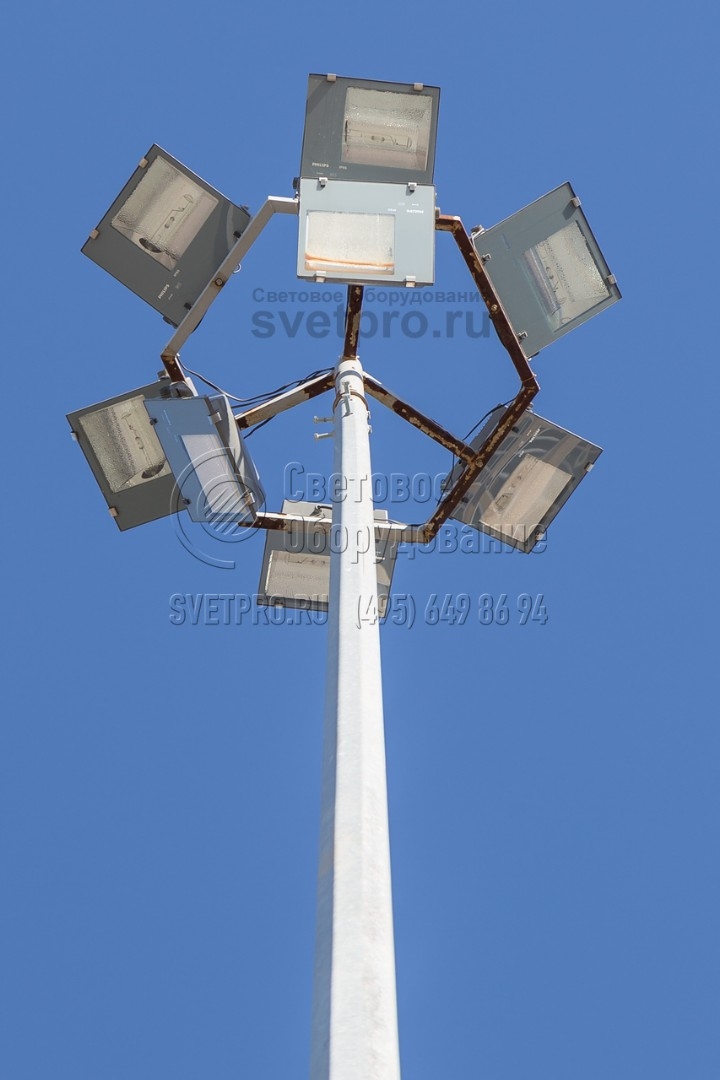

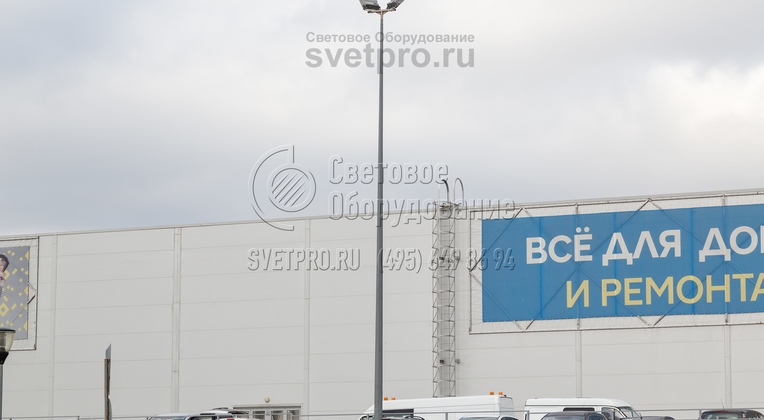

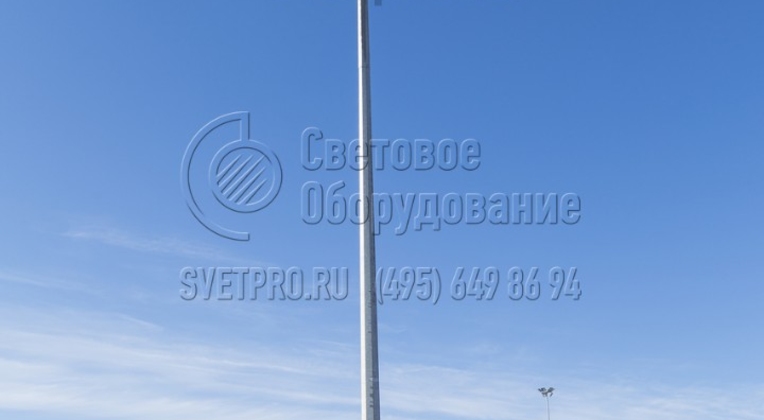

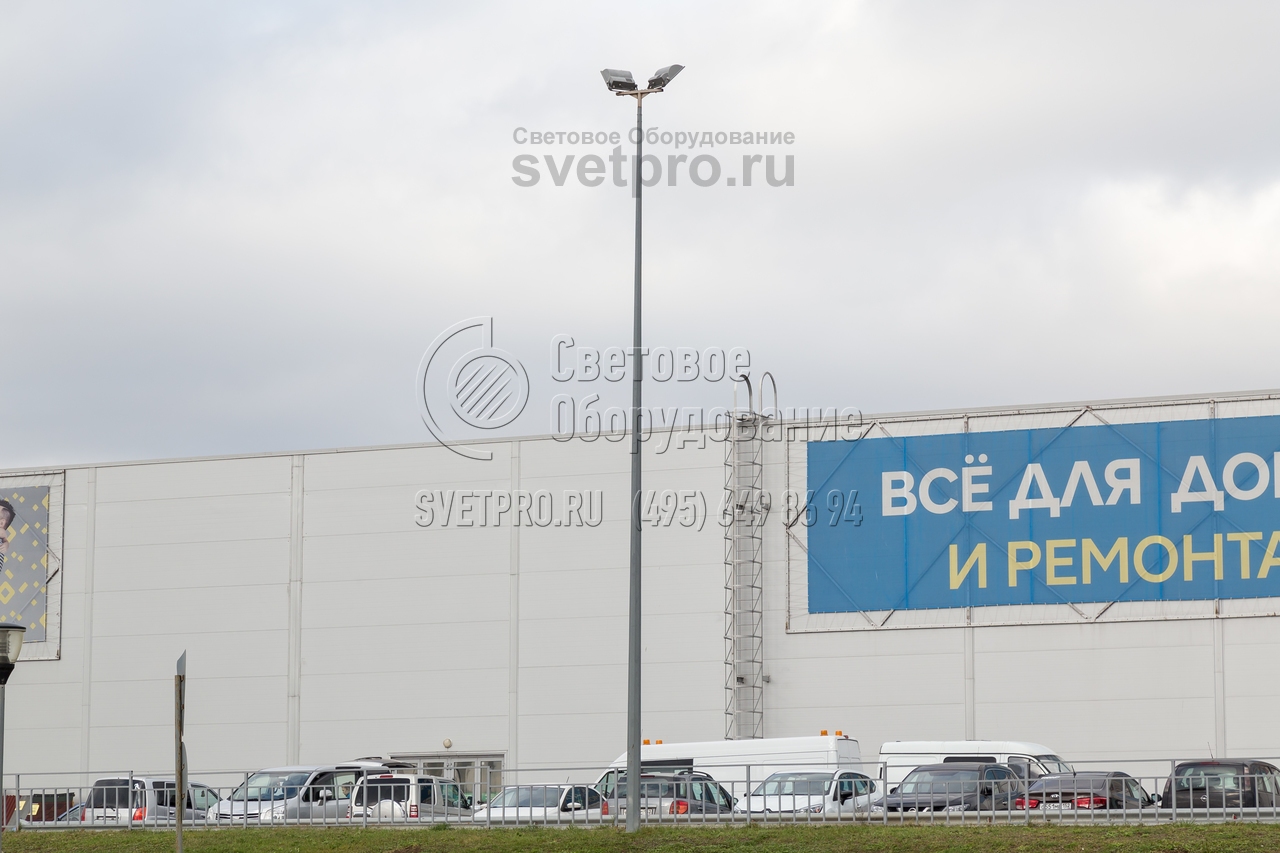

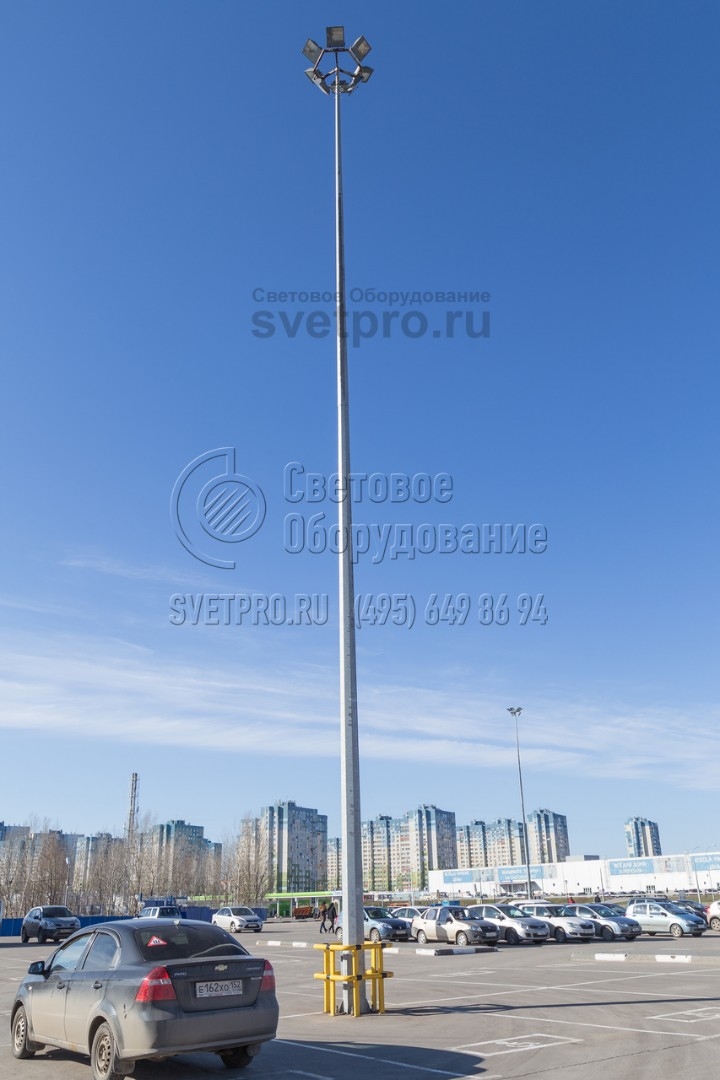

  • С помощью одного ствола, который имеет высокую прочность и несущую способность, можно осветить очень большую площадку. В варианте на фото используется конструкция высотой 16 метров с 6 прожекторами направленного света. Она заменяет собой мачту освещения со стационарной короной. 3. С помощью одного ствола, который имеет высокую прочность и несущую способность, можно осветить очень большую площадку. В варианте на фото используется конструкция высотой 16 метров с 6 прожекторами направленного света. Она заменяет собой мачту освещения со стационарной короной.

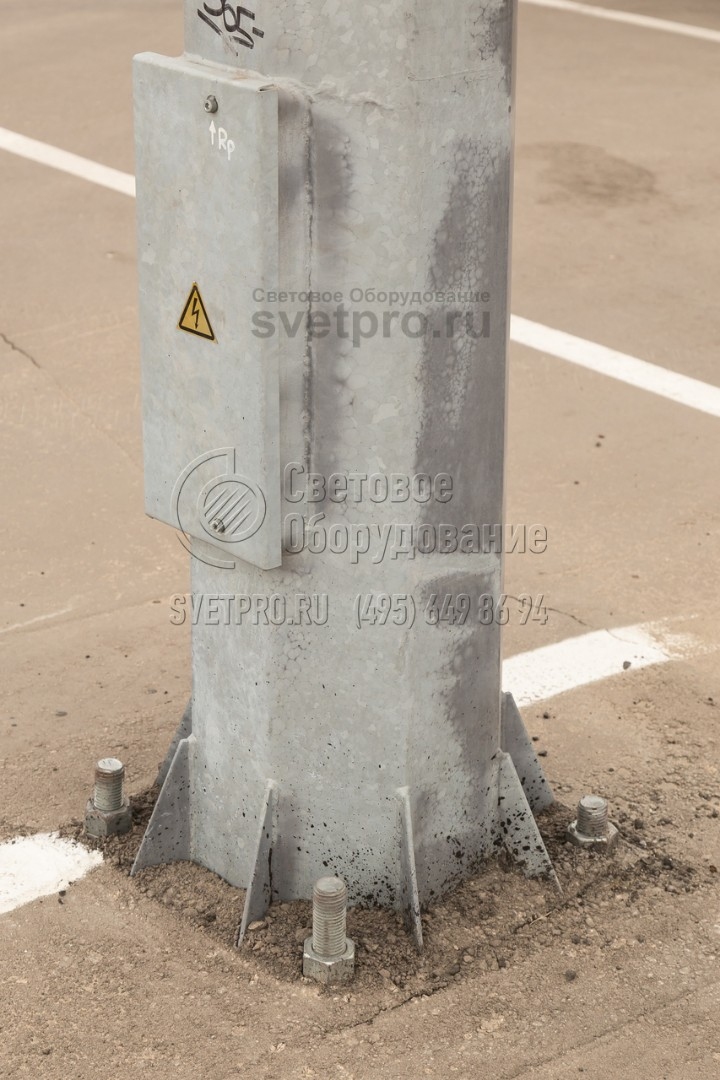

  • На фотографии изображена нижняя часть осветительной опоры. Обратите внимание, что у конструкции высотой в 16 метров опорная площадка дополнительно усилена треугольными косынками. Они привариваются к подпятнику и стволу, в одной из них делается отверстие для заземления. 4. На фотографии изображена нижняя часть осветительной опоры. Обратите внимание, что у конструкции высотой в 16 метров опорная площадка дополнительно усилена треугольными косынками. Они привариваются к подпятнику и стволу, в одной из них делается отверстие для заземления.

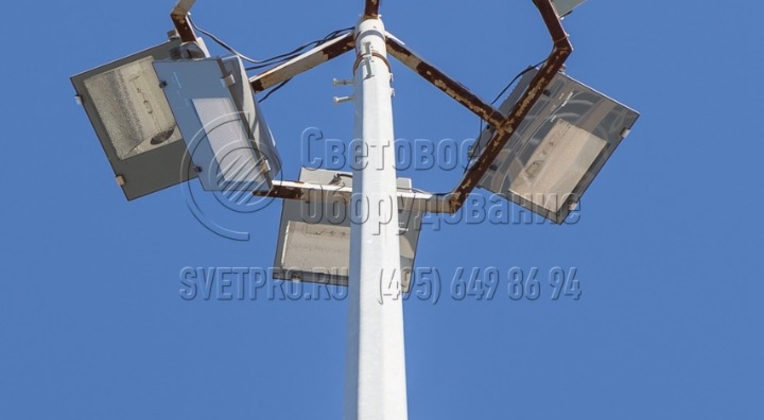

  • Пример использования опоры для установки прожекторов. Вместо классического консольного кронштейна здесь установлена многогранная конструкция с хвостовиком. Она крепится с помощью болтов в оголовке. Все провода проложены внутри ствола, не портят вид изделия, защищены от повреждений. 5. Пример использования опоры для установки прожекторов. Вместо классического консольного кронштейна здесь установлена многогранная конструкция с хвостовиком. Она крепится с помощью болтов в оголовке. Все провода проложены внутри ствола, не портят вид изделия, защищены от повреждений.

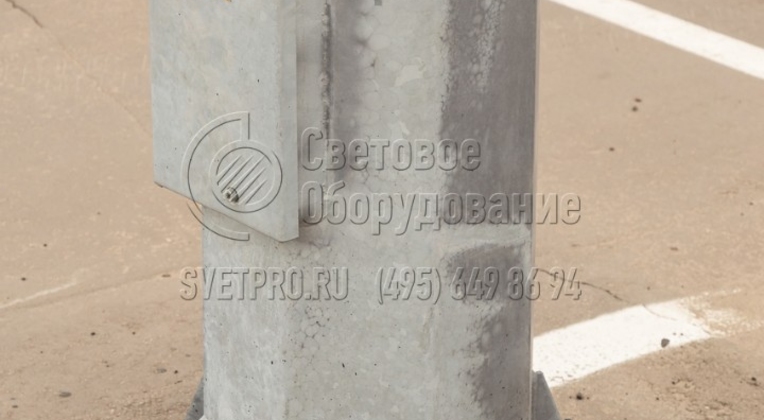

  • На фотографии изображена нижняя часть опоры с ревизионным отверстием. Обратите внимание, что в рабочем состоянии оно закрыто крышкой с ключом. Это необходимо для предотвращения попадания внутрь пыли, осадков. Также крышка исключает доступ посторонних к коммутационному узлу. 6. На фотографии изображена нижняя часть опоры с ревизионным отверстием. Обратите внимание, что в рабочем состоянии оно закрыто крышкой с ключом. Это необходимо для предотвращения попадания внутрь пыли, осадков. Также крышка исключает доступ посторонних к коммутационному узлу.
  • Фланцевая опора монтируется на месте с помощью закладной детали. За счет этого ее можно установить в местах со сложным рельефом. Для смещения центральной оси ствола относительно оси закладной детали используются консоли. Они изготавливаются по индивидуальному заказу клиента. 7. Фланцевая опора монтируется на месте с помощью закладной детали. За счет этого ее можно установить в местах со сложным рельефом. Для смещения центральной оси ствола относительно оси закладной детали используются консоли. Они изготавливаются по индивидуальному заказу клиента.
