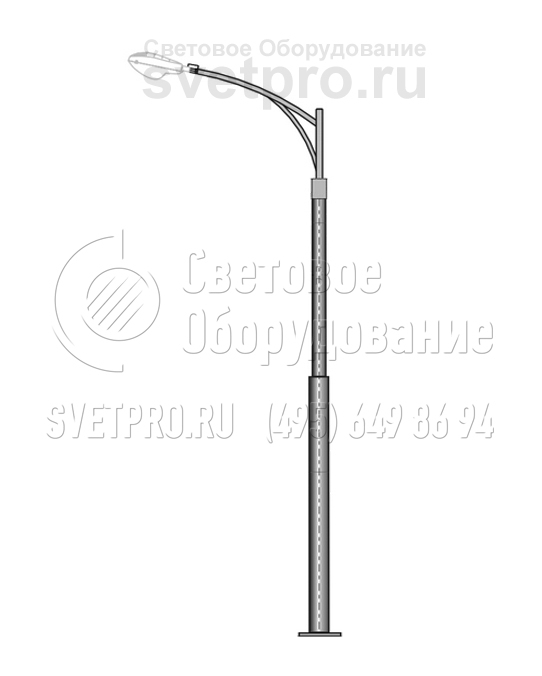

ОКС Опоры круглые силовые



Область применения: |
|
Назначение: |
|
Артикул производителя: | ОКС-Р-Н (И) |
Количество световых приборов: | 1-4 |
Установка: | В грунт |
Количество крепежный отверстий: | 8 |
Материал: | Трубный прокат |
Покрытие: | Горячее цинкование |
Нагрузка на опору: | 300-2700 кг |
Нижний диаметр: | 219-426 мм |
Верхний диаметр: | 159-325 мм |
Вес: | 316-1520 кг |
Высота: | 9-13 м |

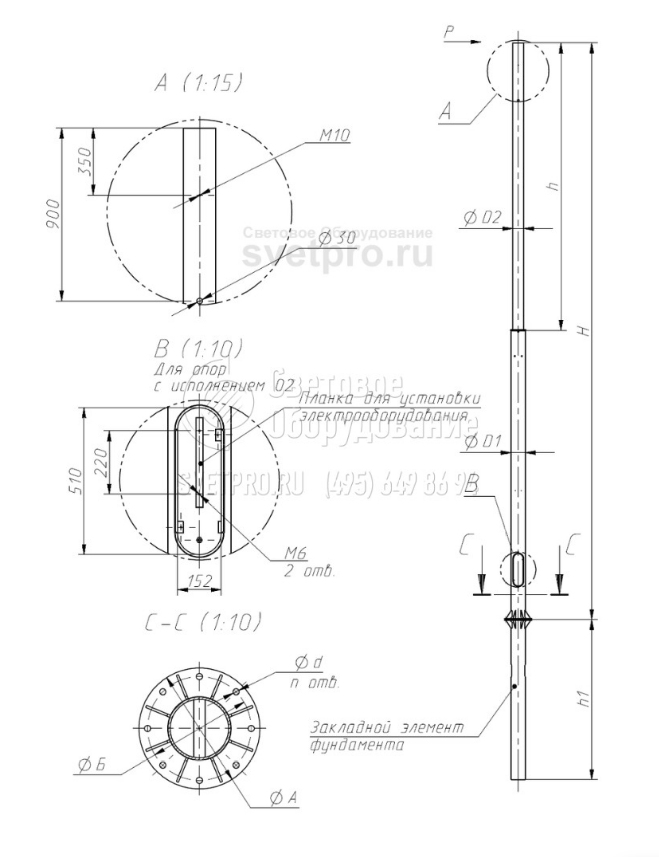

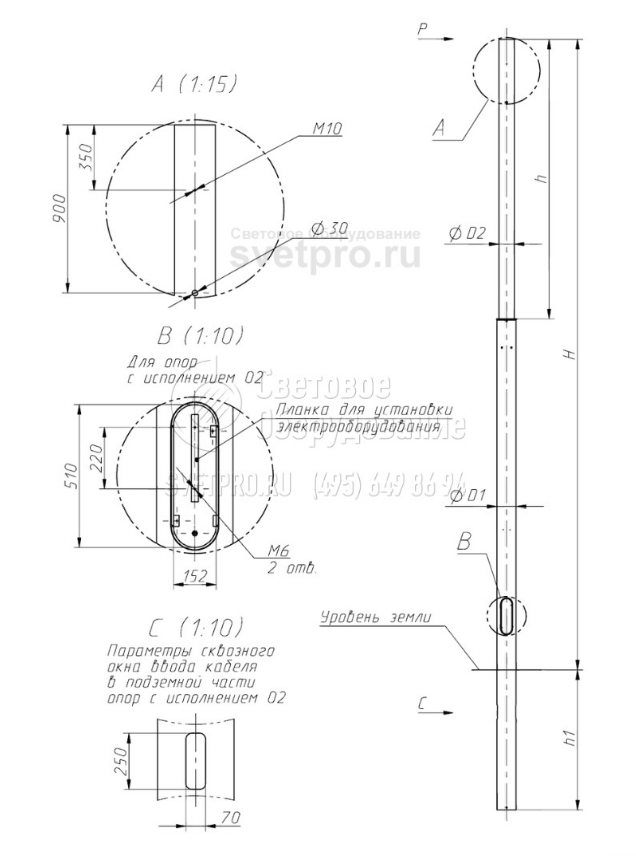

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опор | Вес (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Подземная часть (L, м) | Межцентровое расстояние отверстий (B, мм) |
---|---|---|---|---|---|---|
ОКС-0,3-9,0 | 337/316 | 9 | 159 | 219 | 2 | 293 |
ОКС-0,4-9,0 | 458/438 | 9 | 159 | 219 | 2 | 293 |
ОКС-0,7-9,0 | 554/523 | 9 | 219 | 273 | 2 | 363 |
ОКС-0,8-9,0 | 554/523 | 9 | 219 | 273 | 2 | 363 |
ОКС-1,5-9,0 | 821/758 | 9 | 273 | 325 | 2 | 450 |
ОКС-0,4-11,0 | 636/606 | 11 | 219 | 273 | 3 | 363 |
ОКС-0,6-11,0 | 696/669 | 11 | 219 | 273 | 3 | 363 |
ОКС-1,0-11,0 | 972/948 | 11 | 273 | 325 | 3 | 450 |
ОКС-1,8-11,0 | 1375/1318 | 11 | 325 | 426 | 3 | 552 |
ОКС-1,1-13,0 | 1420/1364 | 13 | 325 | 426 | 3 | 552 |
ОКС-1,5-13,0 | 1520/1472 | 13 | 325 | 426 | 3 | 552 |
ОПИСАНИЕ
ОКС – опора круглая силовая предназначена для устройства низковольтных линий ВЛ-0,4 кВ, воздушной подвески кабелей наружного освещения, установки осветительного оборудования, а также размещения рекламных и информационных щитов.
Стандартные круглые силовые опоры, высотой 9 метров рассчитаны на усилие от 0,3; 0,4; 0,7; 0,8; 1,5 тонны, высотой 11 метров на усилие 0,4; 0,6; 1,0; 1,8 тонны, высотой 13 метров на 1,1 и 1,5 тонны. Возможно изготовление опор по индивидуальным параметрам, указанным заказчиком. Вес опор, диаметры верхнего и нижнего оснований опор увеличиваются с увеличением номинальной нагрузки и высоты опоры. Опоры устанавливаются непосредственно в грунт, для чего опора имеет заглубляемую часть, которая после установки и выравнивания, бетонируется. Длина заглубляемой части 2 или 3 метра в зависимости от высоты опоры и суммарной нагрузки. Также может производиться установка опор на заранее установленный и забетонированный фундамент. Опора присоединяется фланцевой частью к металлической части фундамента.
Для установки осветительных приборов в верхней части опор закрепляются с помощью шпилек одно-, двух-, трех- или четырехрожковые кронштейны.
УСТРОЙСТВО
Опоры изготавливаются из трубного проката, имеют в поперечном сечении круг, могут нести нагрузку от 300 до 2700 кг.
Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет.
Кронштейн (одно-, двух-, трех- и четырех-рожковый) крепится восемью винтами. Это обеспечивает его надежную фиксацию при воздействии ветровых и вибрационных нагрузок. Весь крепеж оцинкованный или выполняется из нержавеющей стали.
ПОКРЫТИЕ
Горячее цинкование.
ПРЕИМУЩЕСТВА
- Эстетичный внешний вид.
- Длительный срок эксплуатации.
- Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.
ФУНДАМЕНТ
Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

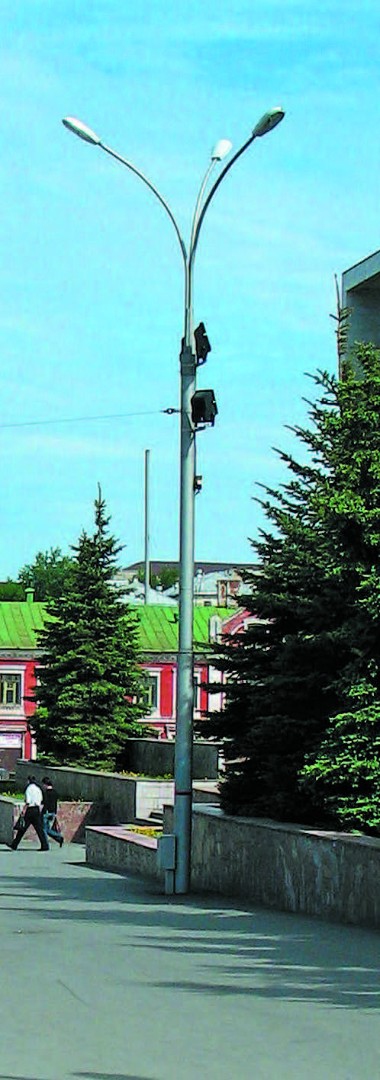

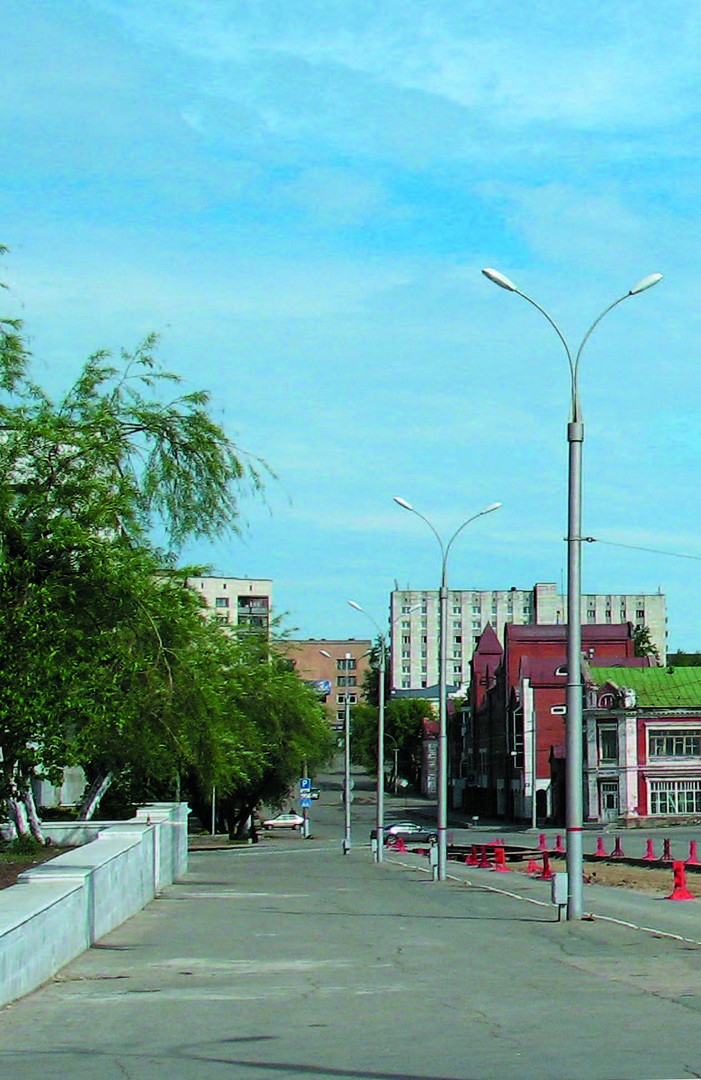

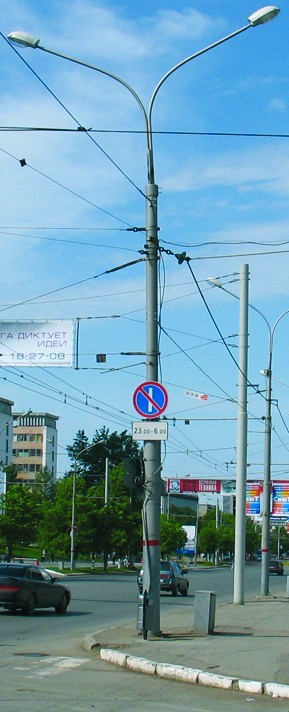

фото с объектов
![]() |
![]() |
