Солярис (серия 10) Кронштейн для подвесных светильников
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Материал: | Трубный прокат |
Артикул производителя: | Солярис (серия 10) |
Установка: | На верхний торец опоры |
как выбрать опору?

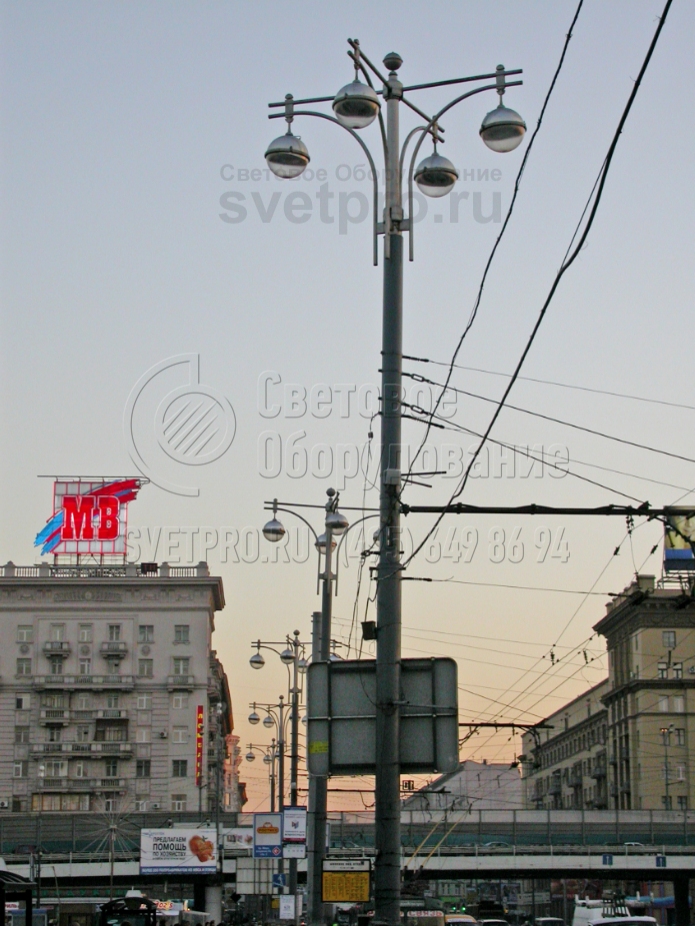

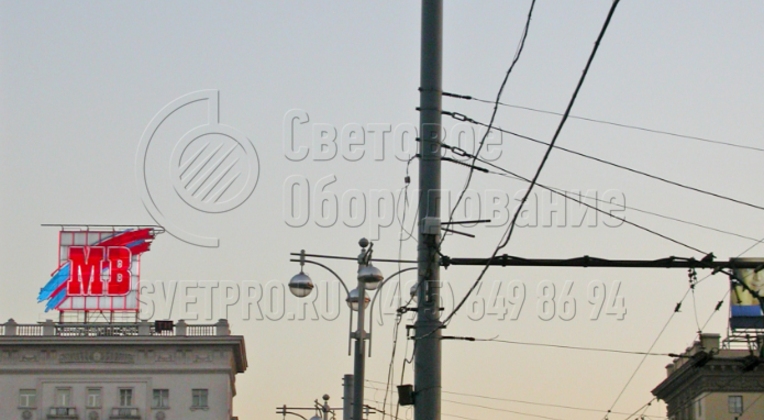

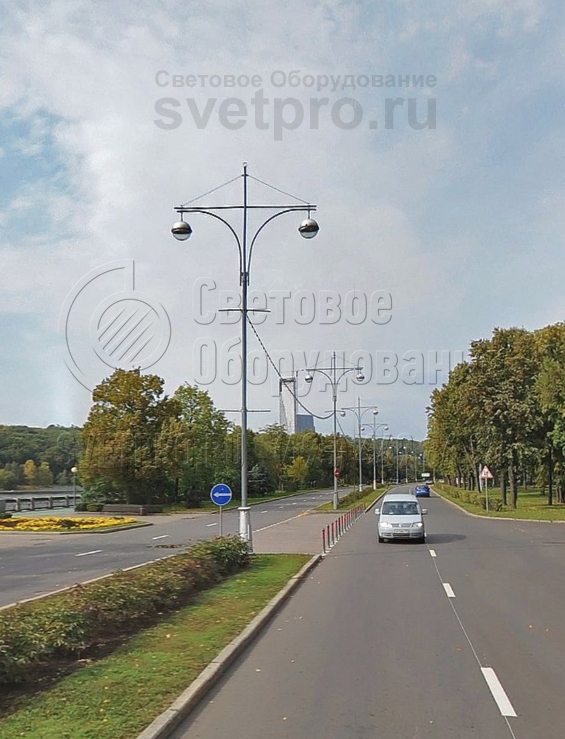

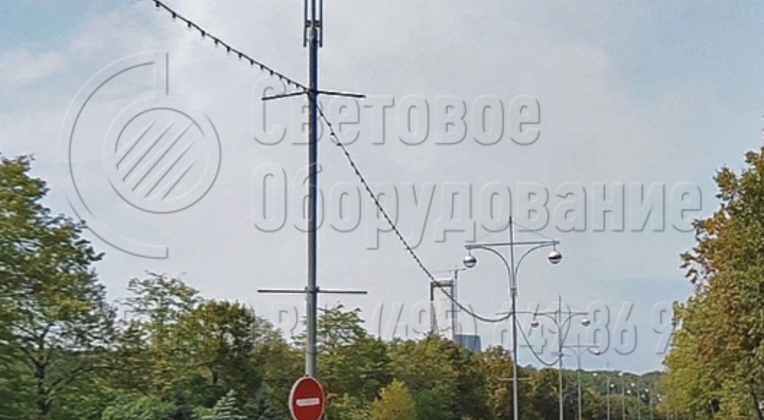

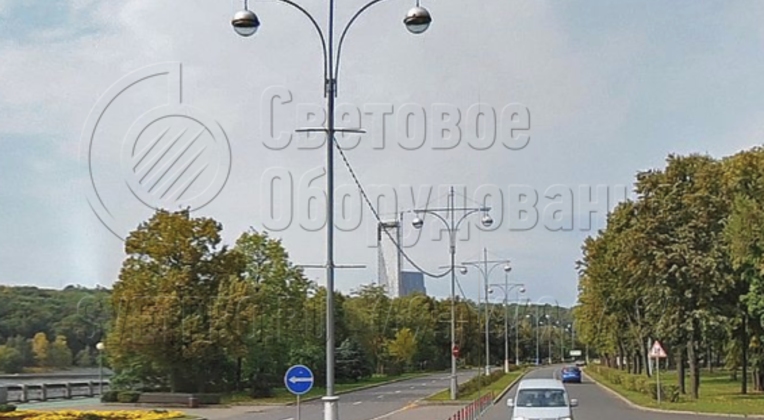

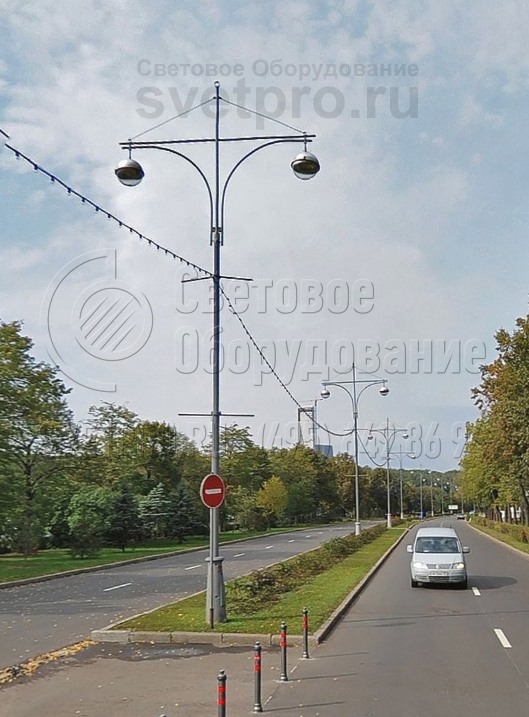

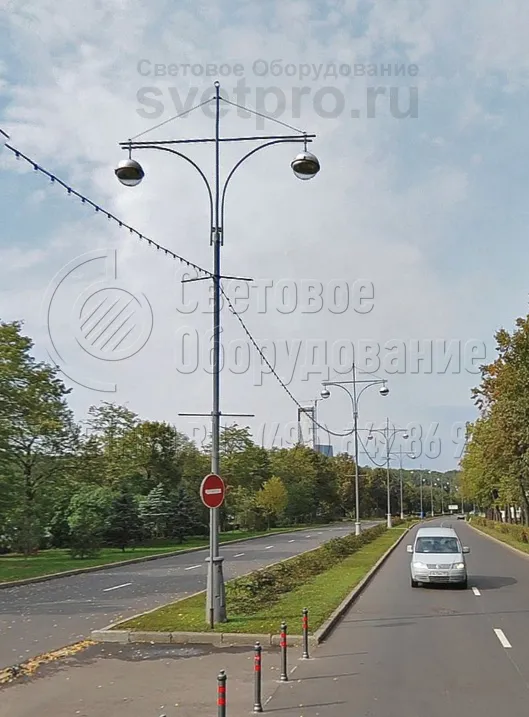

Фото с объектов
Таблица кодов заказа

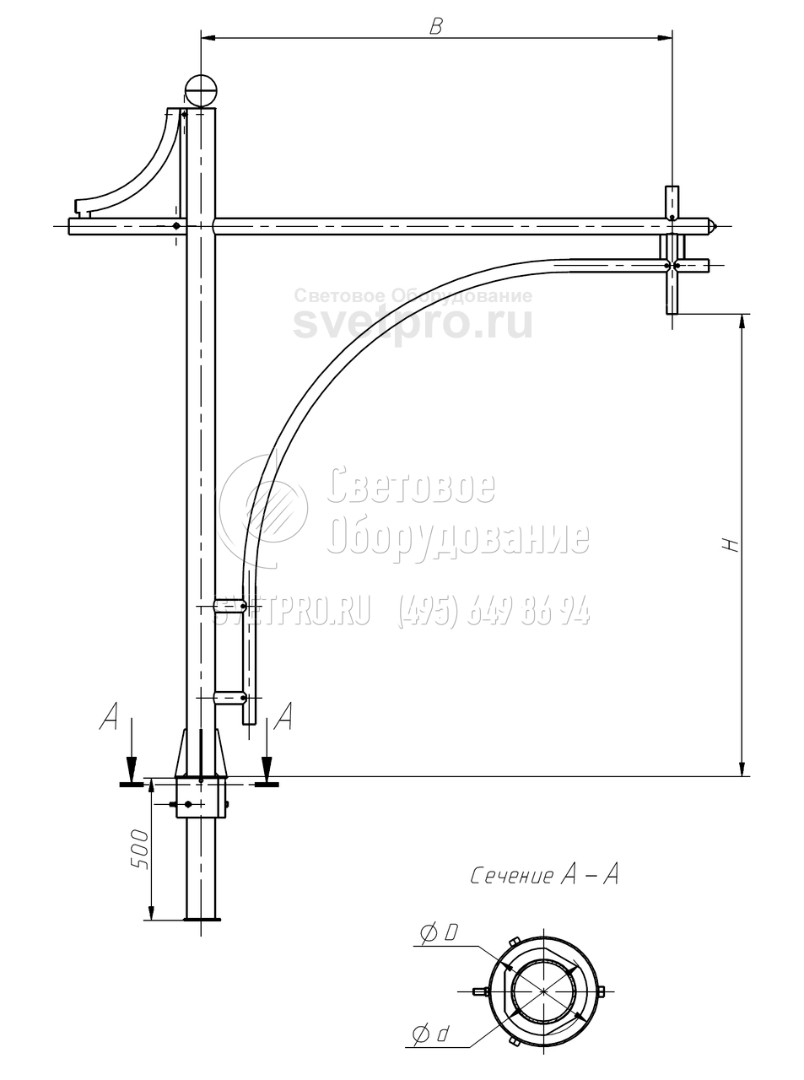

Кронштейны серии 10 для подвесных светильников на круглоконические и граненые опоры

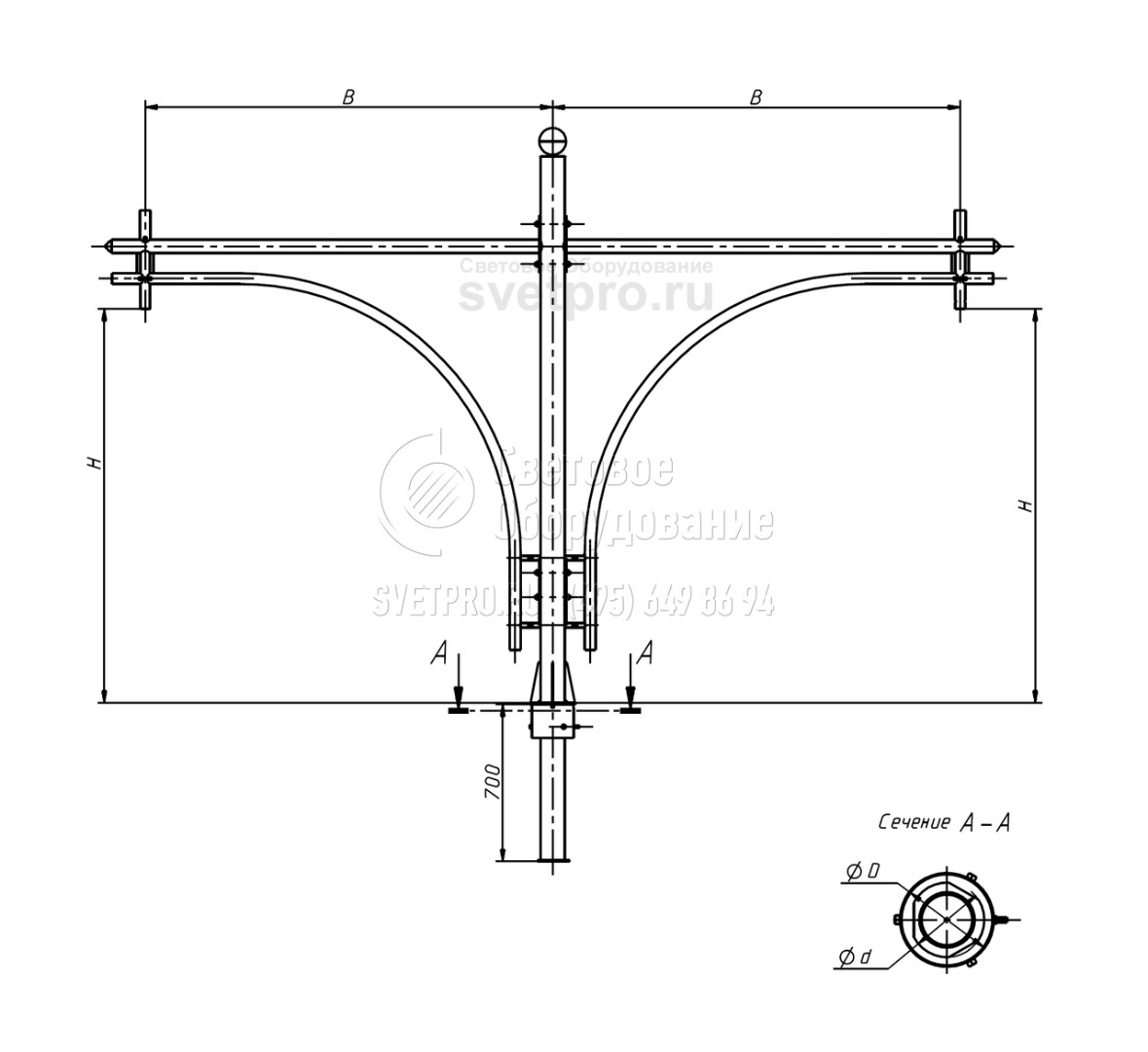

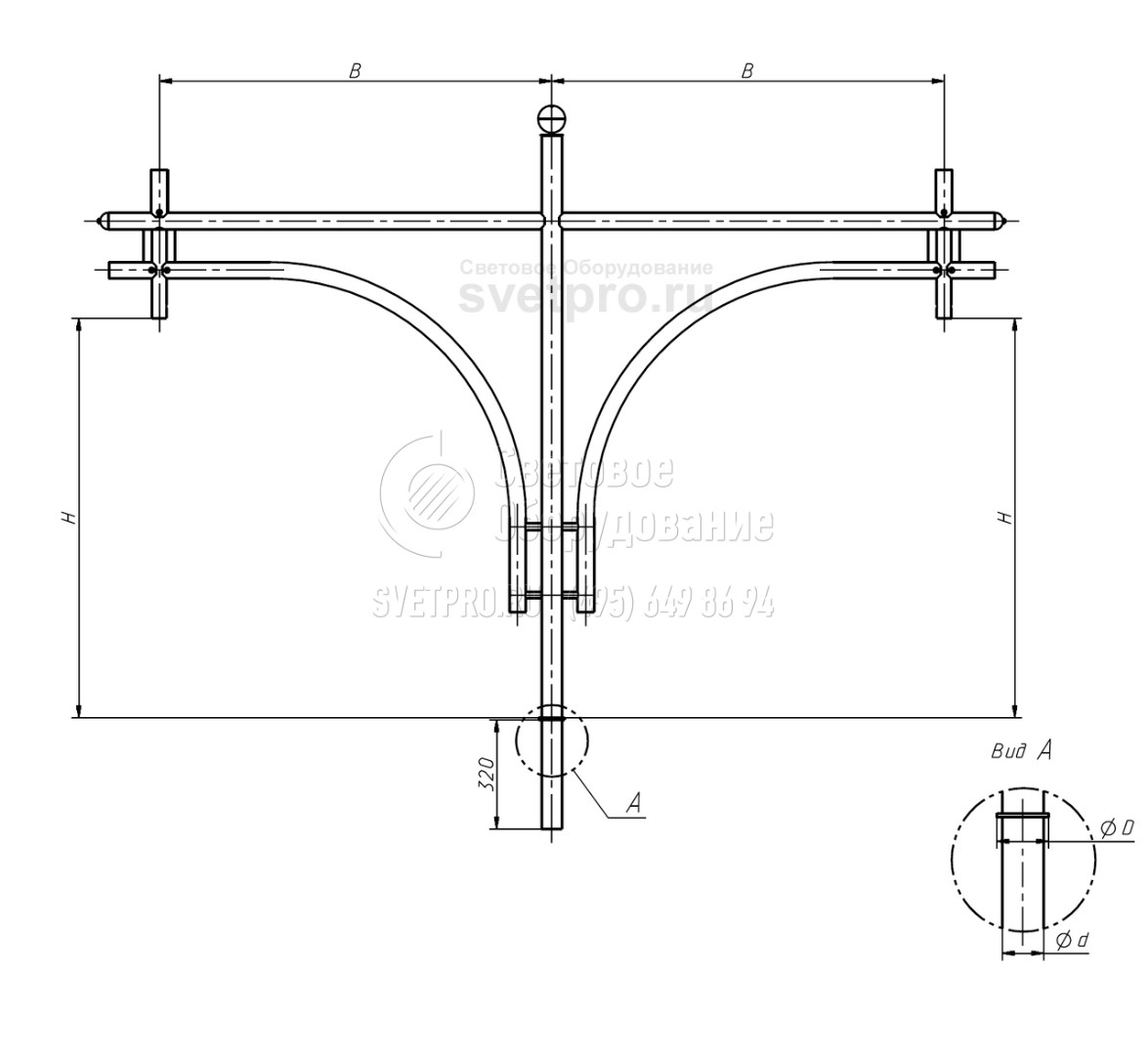

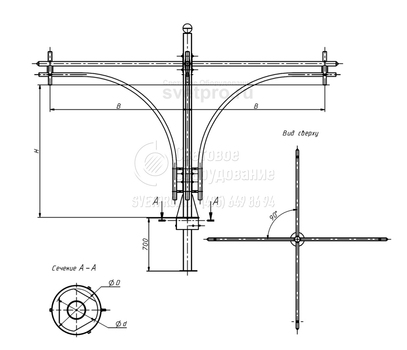

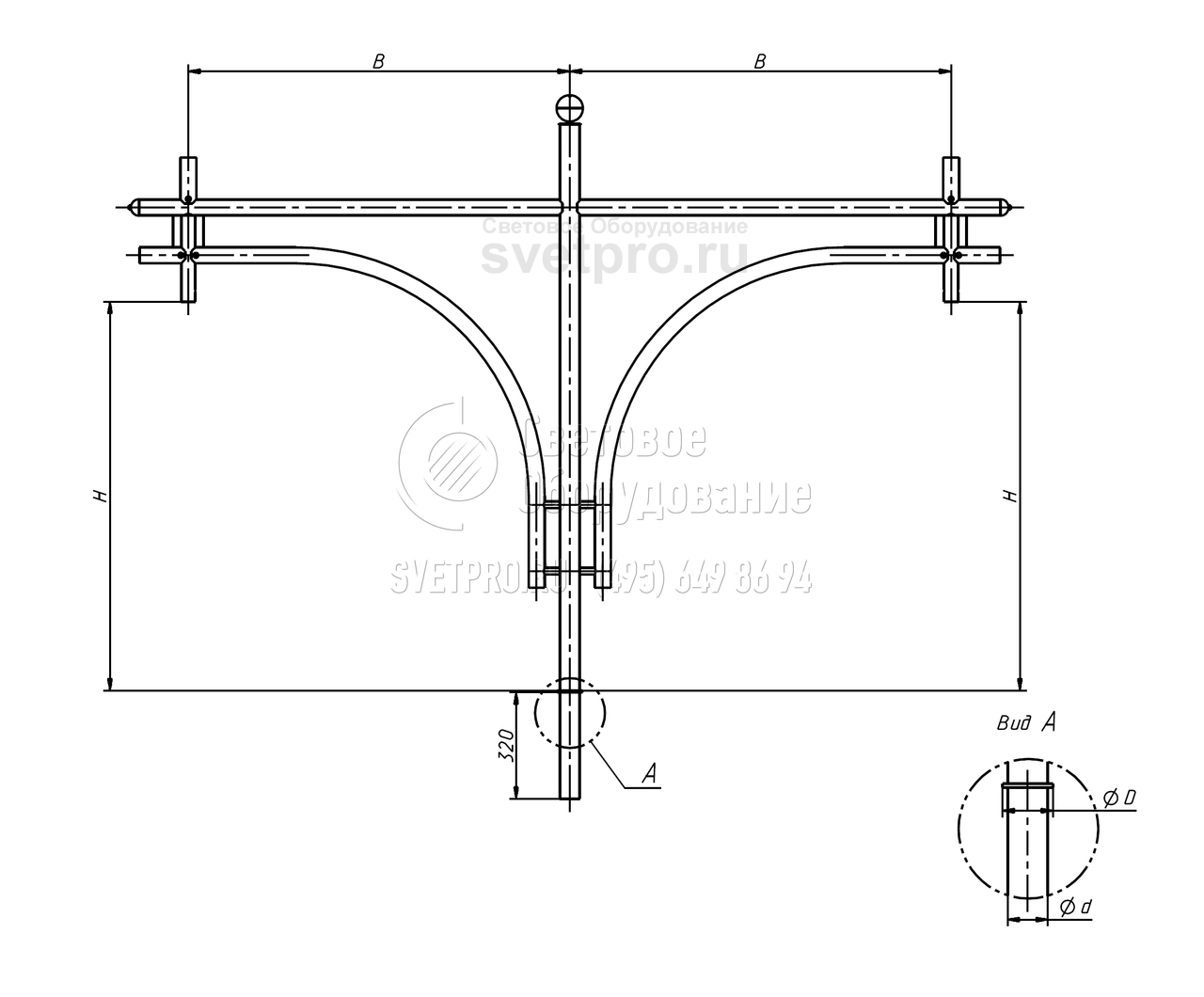

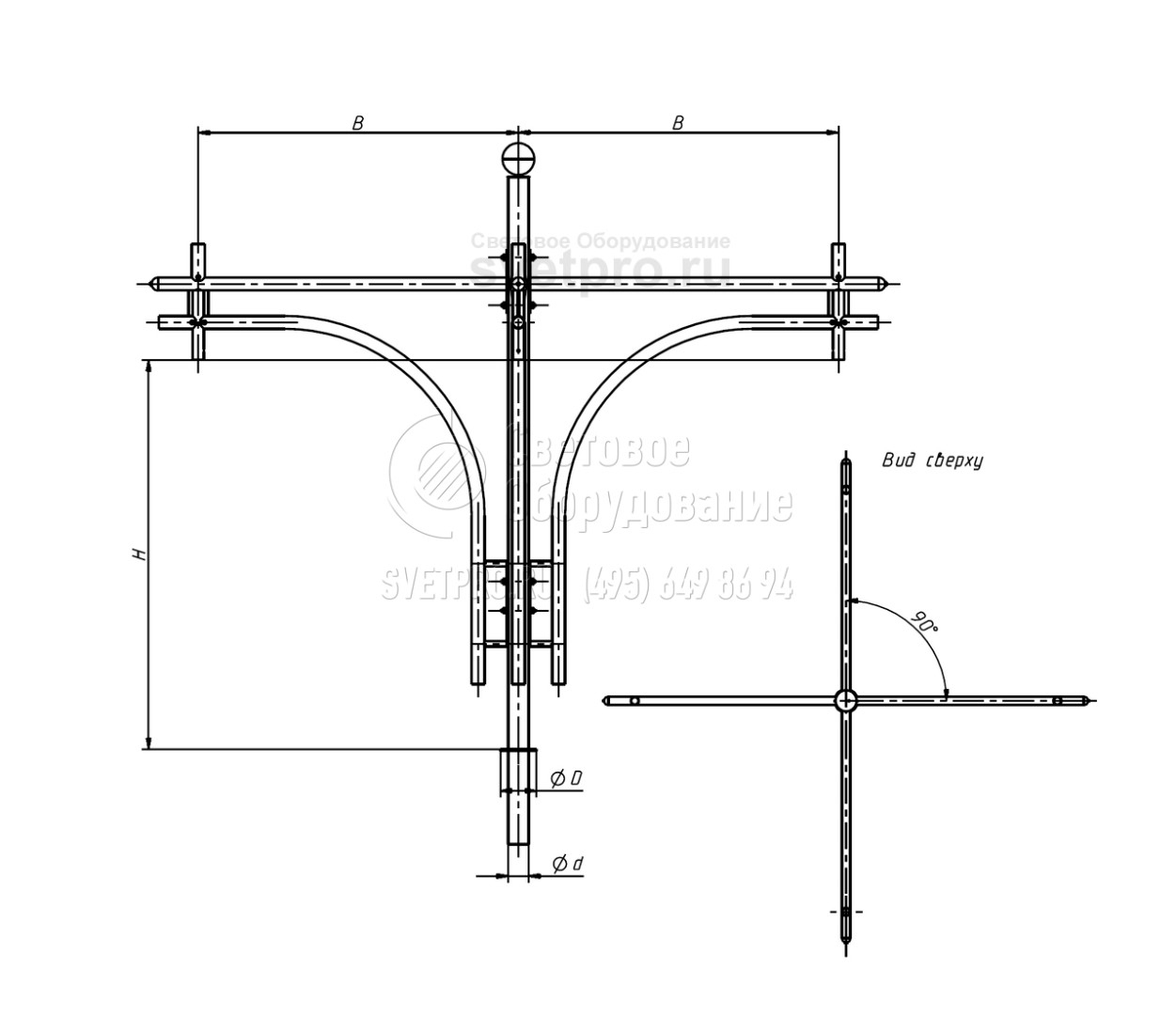

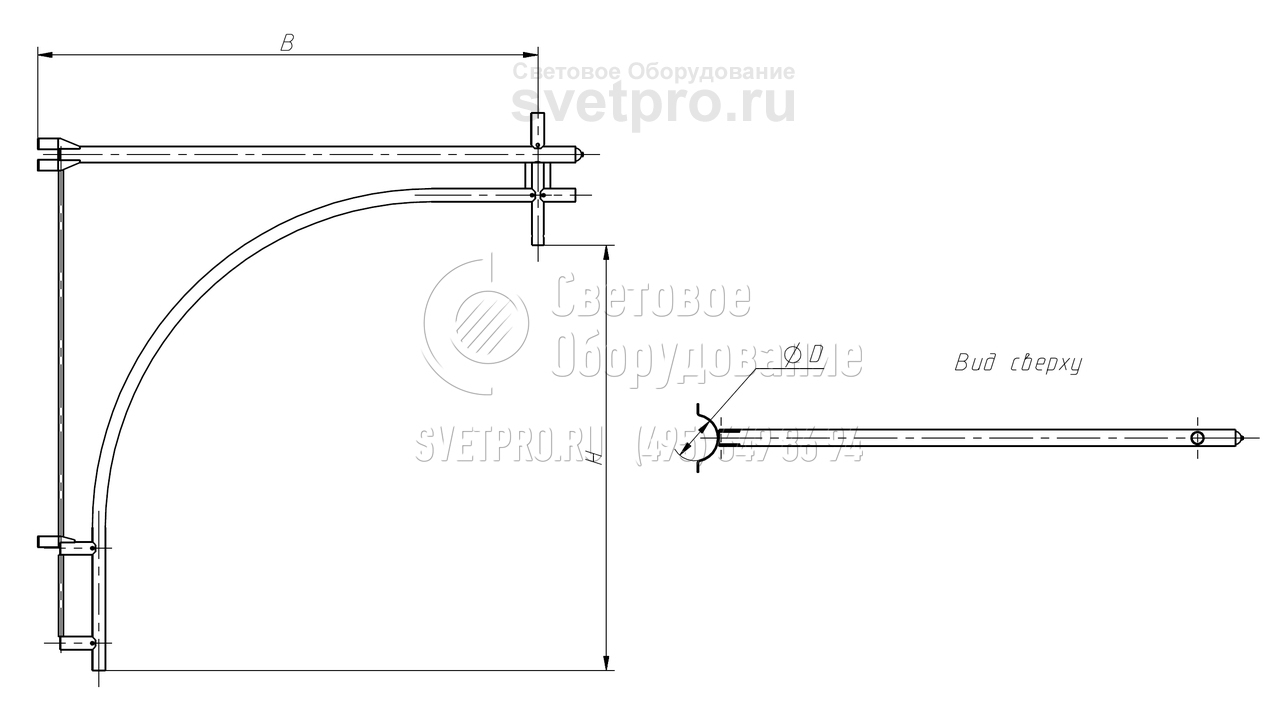

Обозначение | H, мм | B, мм | D, мм | d, мм | Количество светильников | Масса, кг (не более) |
---|---|---|---|---|---|---|
10.С1-1,2-1,2-Ф3 | 1200 | 1200 | 76 | 60 | 1 | 26,3 |
10.С2-1,2-1,2-/180-Ф3 | 1200 | 1200 | 76 | 60 | 2 | 41 |
10.С1-1,5-1,2-Ф5 | 1500 | 1200 | 100 | 76 | 1 | 35,8 |
10.С1-1,5-1,2-Ф6 | 1500 | 1200 | 135 | 76 | 1 | 36,1 |
10.С2-1,5-1,2-/180-Ф5 | 1500 | 1200 | 100 | 76 | 2 | 43,7 |
10.С2-1,5-1,2-/180-Ф6 | 1500 | 1200 | 135 | 76 | 2 | 44 |
10.С4-1,5-1,2-/90-Ф5 | 1500 | 1200 | 100 | 76 | 4 | 91 |
Кронштейны серии 10 для подвесных светильников на трубчатые опоры обечаечные и приставные
Обозначение | H, мм | B, мм | D, мм | d, мм | Количество светильников | Масса, кг (не более) |
---|---|---|---|---|---|---|
10.С1-1,2-1,2-Ф3 | 1200 | 1200 | 76 | 60 | 1 | 26,3 |
10.С1-1,5-1,2-Ф5 | 1500 | 1200 | 100 | 76 | 1 | 35,8 |
10.С1-1,5-1,2-Ф6 | 1500 | 1200 | 135 | 76 | 1 | 36,1 |
10.С1-1,8-1,8-О2 | 1800 | 1800 | 180 | 148 | 1 | 66,7 |
10.С1-1,8-1,8-О3 | 1800 | 1800 | 230 | 197 | 1 | 69,2 |
10.С1-1,8-1,8-О4 | 1800 | 1800 | 285 | 250 | 1 | 71,8 |
10.С1-1,8-1,8-О5 | 1800 | 1800 | 335 | 303 | 1 | 74,6 |
10.С2-1,2-1,2-/180-Ф3 | 1200 | 1200 | 76 | 60 | 1 | 41 |
10.С2-1,5-1,2-/180-Ф5 | 1200 | 1200 | 100 | 76 | 2 | 42,5 |
10.С2-1,5-1,2-/180-Ф6 | 1200 | 1200 | 135 | 76 | 2 | 42,8 |
10.С2-1,8-1,8-/180-О2 | 1800 | 1800 | 180 | 148 | 2 | 90 |
10.С2-1,8-1,8-/180-О3 | 1800 | 1800 | 230 | 197 | 2 | 92,4 |
10.С2-1,8-1,8-/180-О4 | 1800 | 1800 | 285 | 250 | 2 | 102 |
10.С2-1,8-1,8-/180-О5 | 1800 | 1800 | 335 | 303 | 2 | 103,2 |
10.С3-1,8-1,8-/90-О3 | 1800 | 1800 | 230 | 197 | 3 | 124,3 |
10.С3-1,8-1,8-/90-О4 | 1800 | 1800 | 285 | 250 | 3 | 125,8 |
10.С3-1,8-1,8-/90-О5 | 1800 | 1800 | 335 | 303 | 3 | 127,3 |
10.С4-1,5-1,2-/90-Ф6 | 1500 | 1200 | 135 | 76 | 4 | 91 |
10.С4-1,5-1,2-/90-Ф5 | 1500 | 1200 | 100 | 76 | 4 | 95,6 |
10.С4-1,5-1,2-/90-О3 | 1500 | 1200 | 230 | 197 | 4 | 105,7 |
10.С4-1,5-1,2-/90-О4 | 1500 | 1200 | 285 | 250 | 4 | 108,1 |
10.С4-1,8-1,8-/90-О3 | 1800 | 1800 | 230 | 197 | 4 | 142 |
10.С4-1,8-1,8-/90-О4 | 1800 | 1800 | 285 | 250 | 4 | 153 |
10.С4-1,8-1,8-/90-О5 | 1800 | 1800 | 335 | 303 | 4 | 154 |
10.С1-1,6-1,8-П4 | 1600 | 1800 | 274 | 1 | 29,4 | |
10.С1-1,6-1,8-П2 | 1600 | 1800 | 168 | 1 | 29,7 | |
10.С1-1,6-1,8-П3 | 1600 | 1800 | 220 | 1 | 29,1 | |
10.С1-1,6-1,8-П5 | 1600 | 1800 | 325 | 1 | 29,8 |
ОПИСАНИЕ

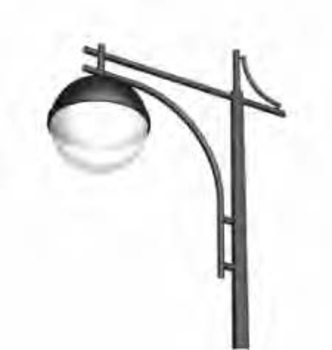

Кронштейны серии 10 «Солярис» предназначены для подвесных светильников, обслуживающих коттеджные и дачные поселки, дороги, микрорайоны, зоны отдыха, автотрассы, автостоянки. Они монтируются на опоры любого типа и подходят для установки декоративных подвесных осветительных приборов.
Кронштейны изготовлены из металла и покрыты защитным слоем, нанесенным методом горячего цинкования. Такое покрытие предохраняет изделия от вредного воздействия окружающей среды и от коррозии, а также обеспечивает срок службы кронштейнов протяжением до тридцати лет. При необходимости их можно дополнительно обработать специальной эмалью.
Кронштейны крепятся на верхнюю часть опор. Они могут быть зафиксированы как на верхушке основания, так и сбоку – конкретный способ монтажа указывается в описании опор. Он может включать в себя установку при помощи болтов или крепеж хомутами.

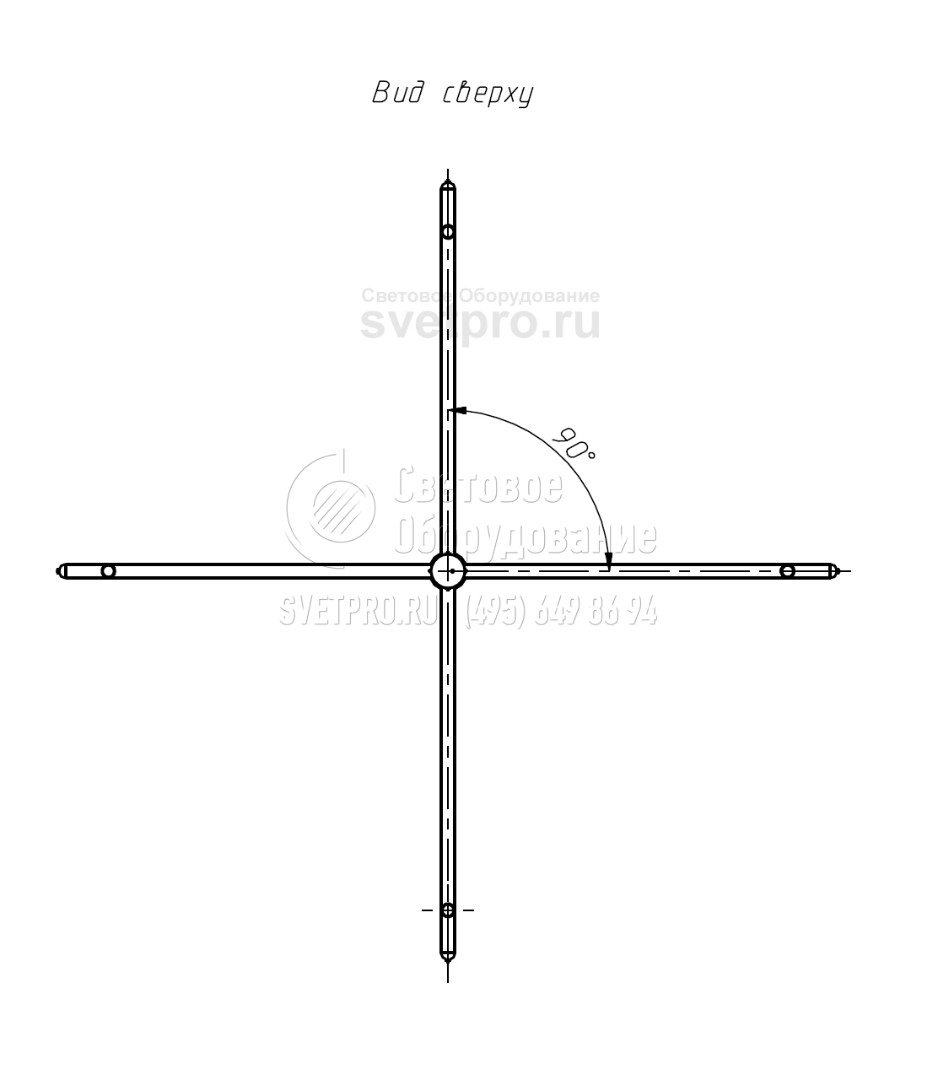

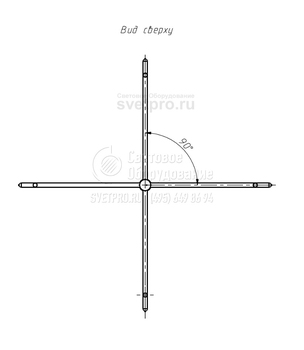

Кронштейны этой серии оснащены одним, двумя или четырьмя рожками. Вынос и высота различных вариантов модели достигают 1,8 метра; стандартный угол наклона составляет 90о.
Типы применяемых опор
Кронштейны данной серии могут устанавливаться на опоры всех типов.
Способ установки
Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.
Преимущества
- Имеется широкий ассортимент продукции различного исполнения и размеров.
- Различные типы крепления позволяют установить кронштейн на любую опору.
- В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
- Кронштейн может быть обработан декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).
- Оригинальный дизайн кронштейна позволяет гармонично дополнить архитектурную композицию.

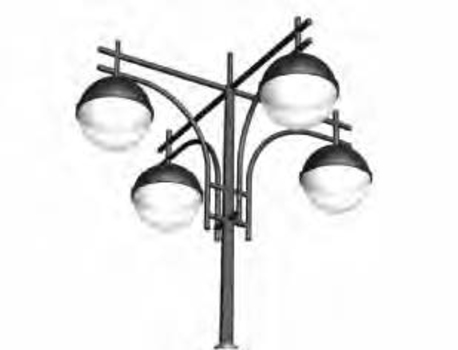

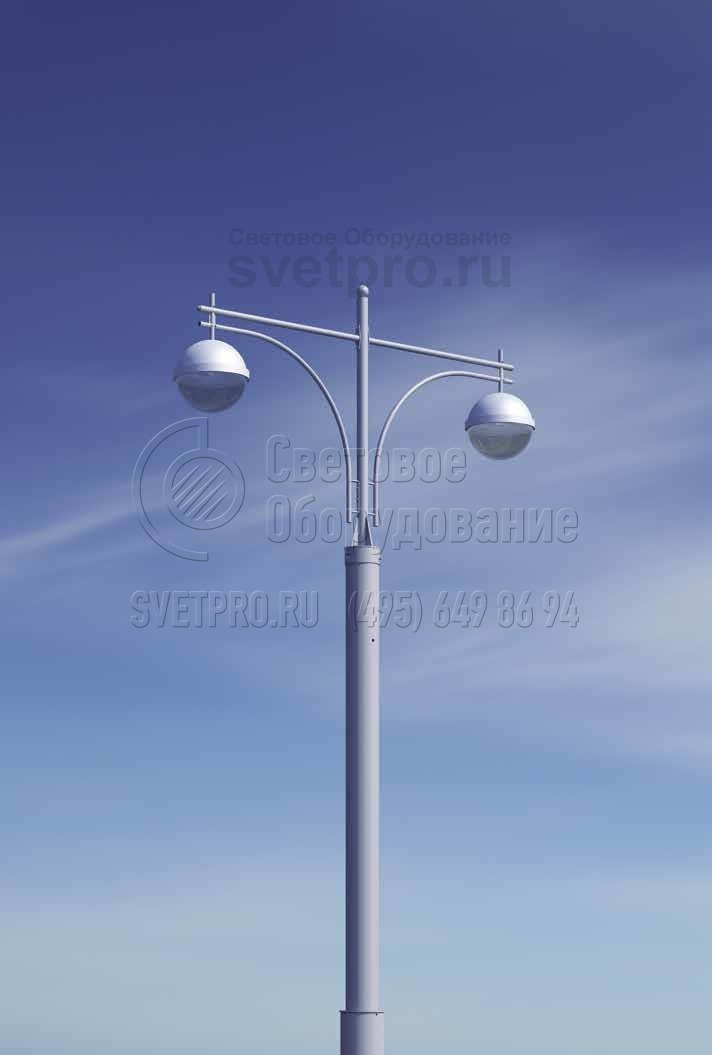

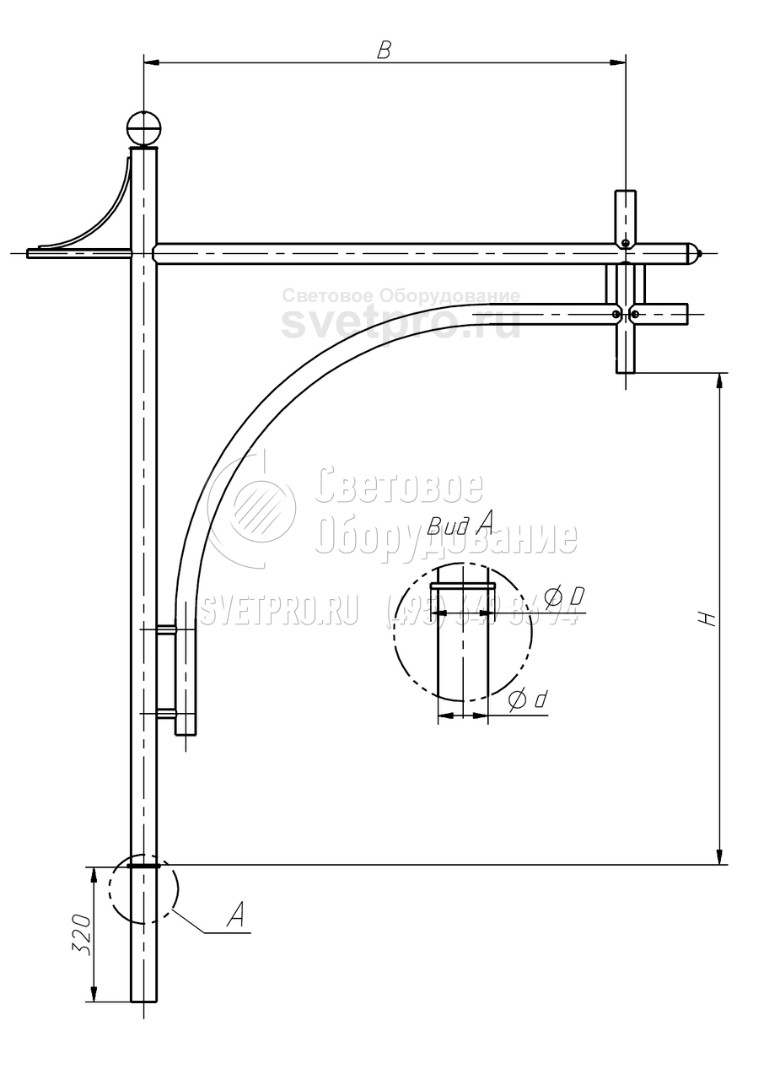

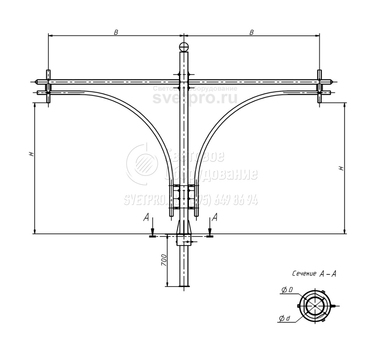

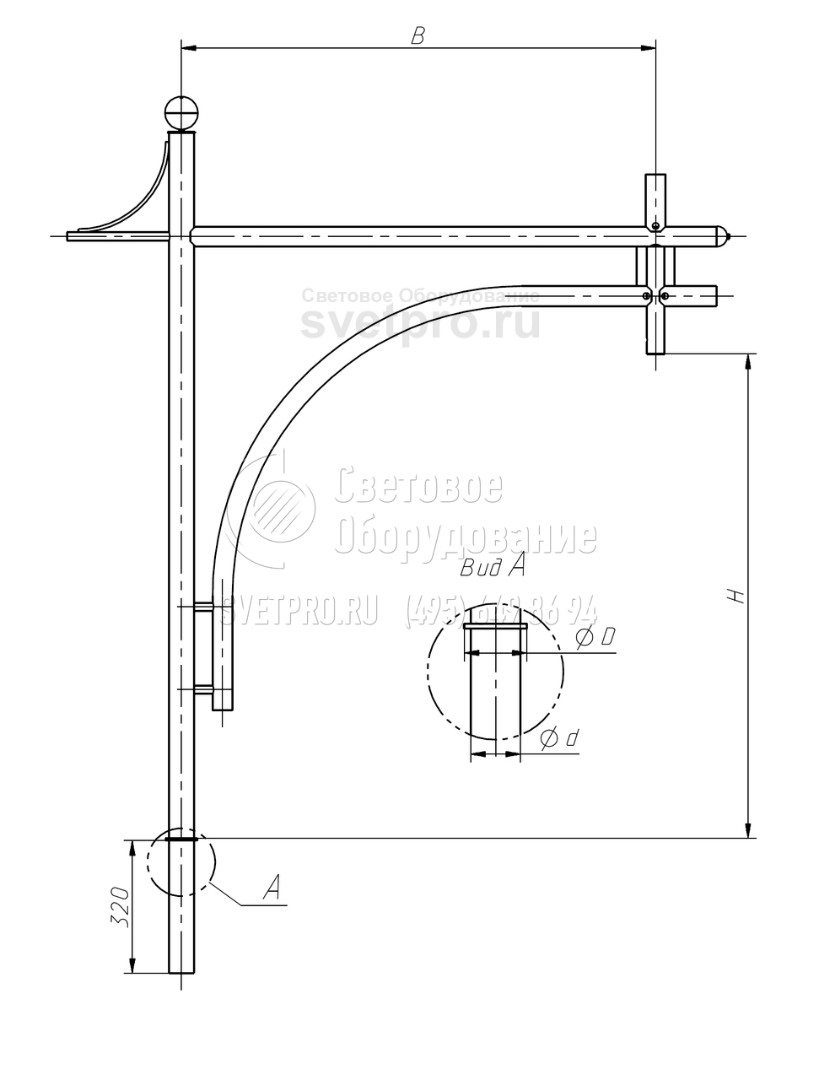

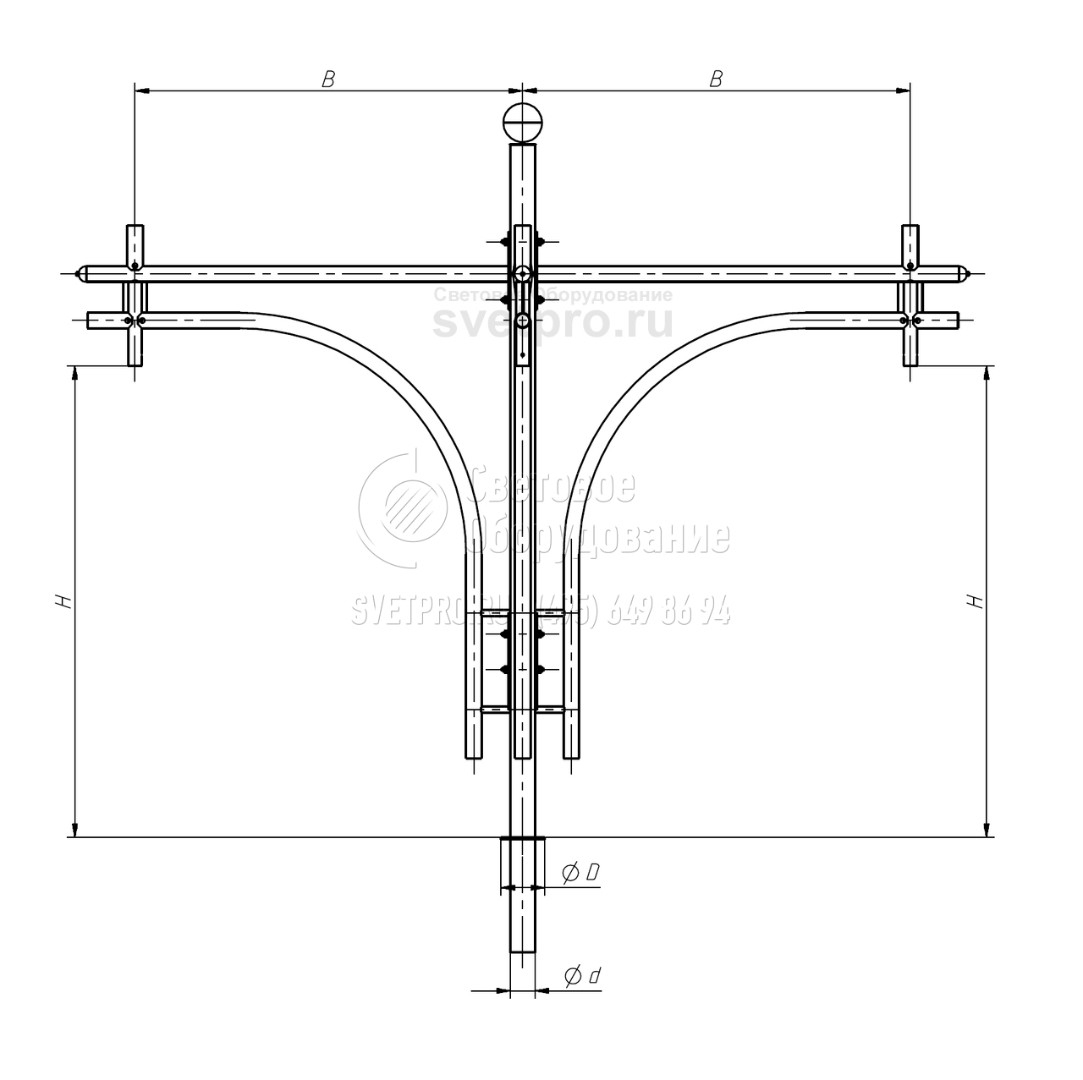

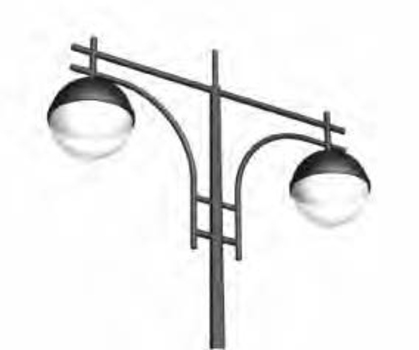

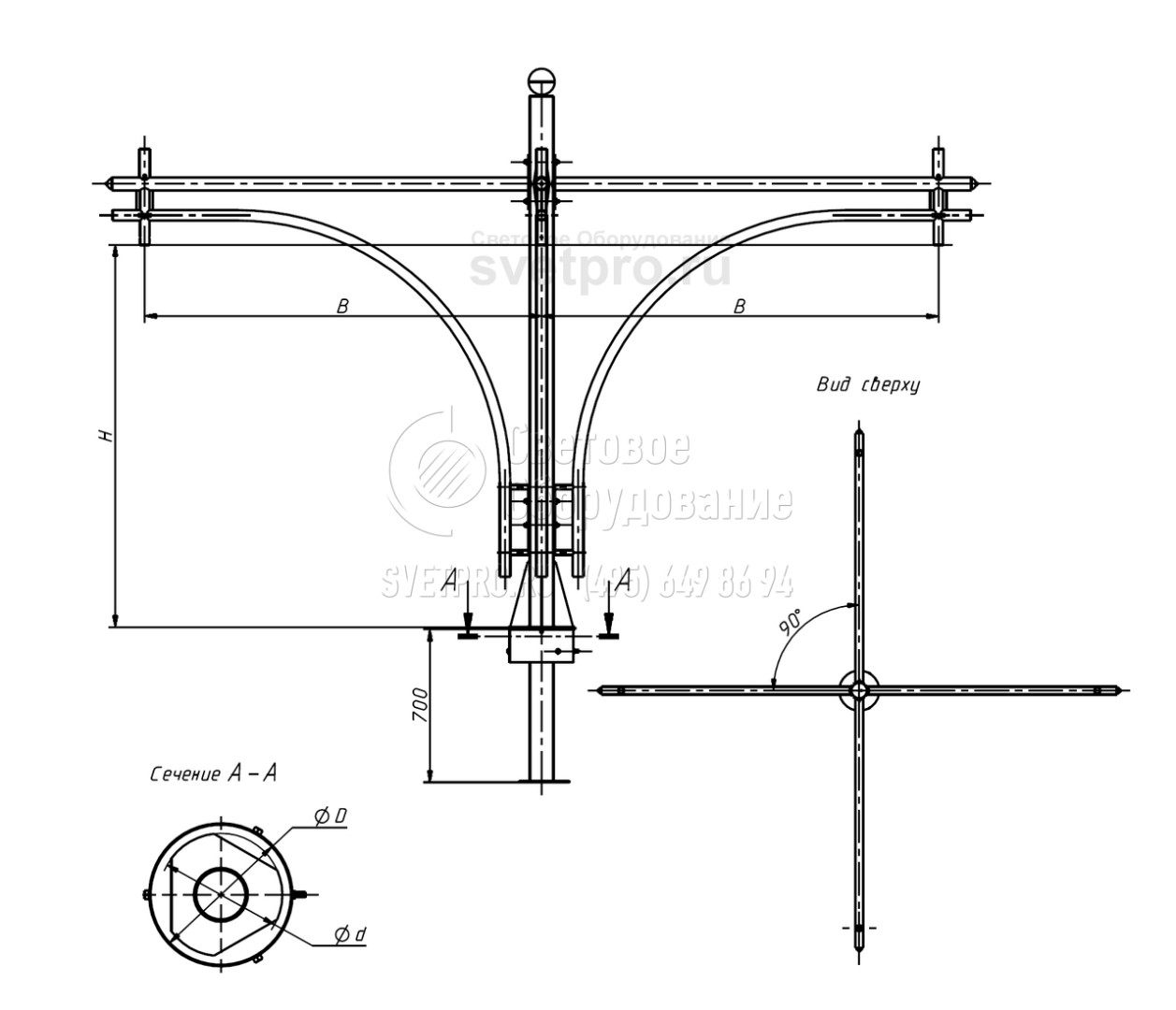

Однорожковые | Двухрожковые | Четырехрожковые |

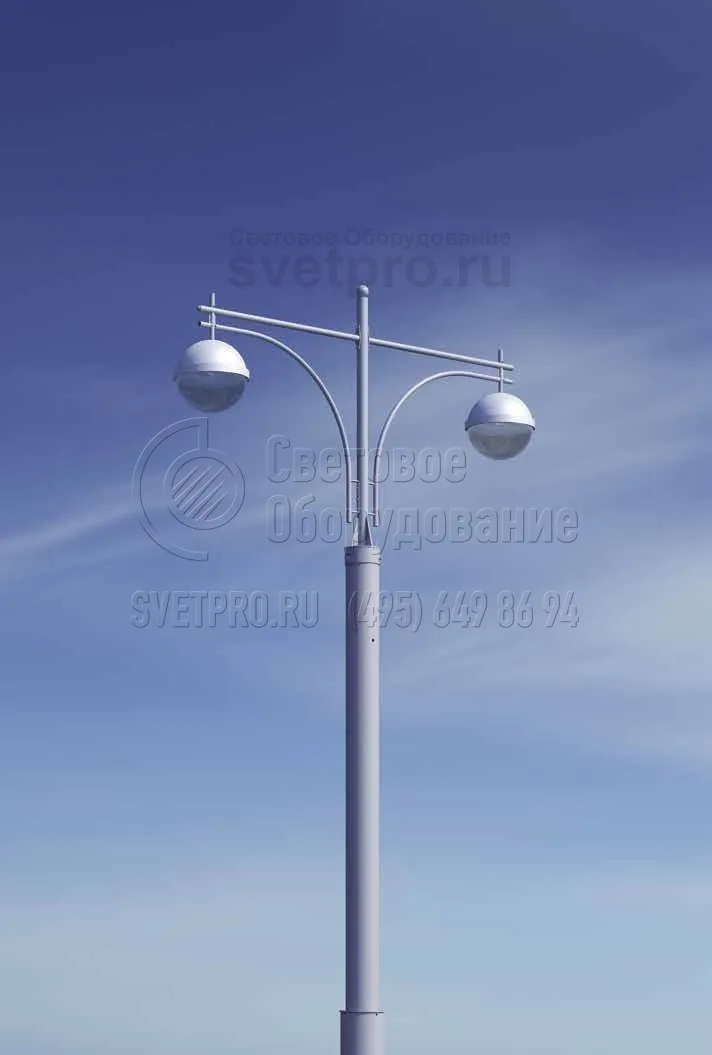

Фотогалерея
