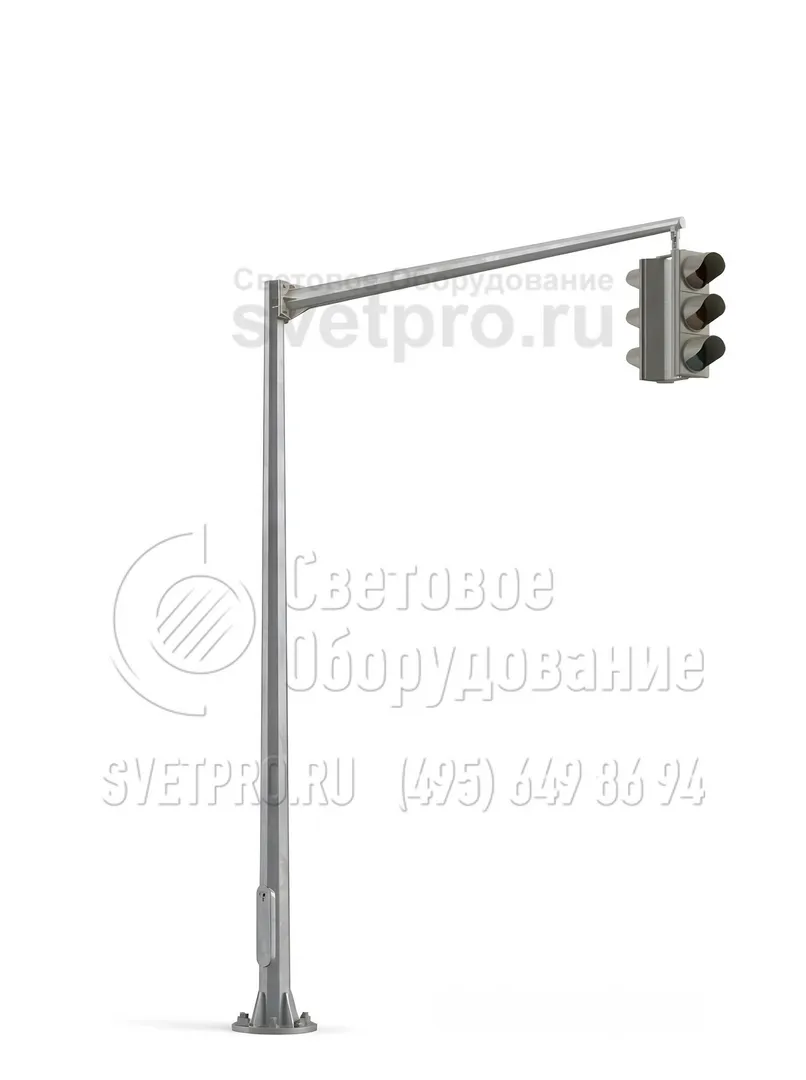

CC-7,5/6 Стойка светофорная высота 7,5 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | CC-7,5/6 |
| Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
| Размер фланца: | 395 мм |
| Вес: | 170 кг |
| Высота: | 7,5 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

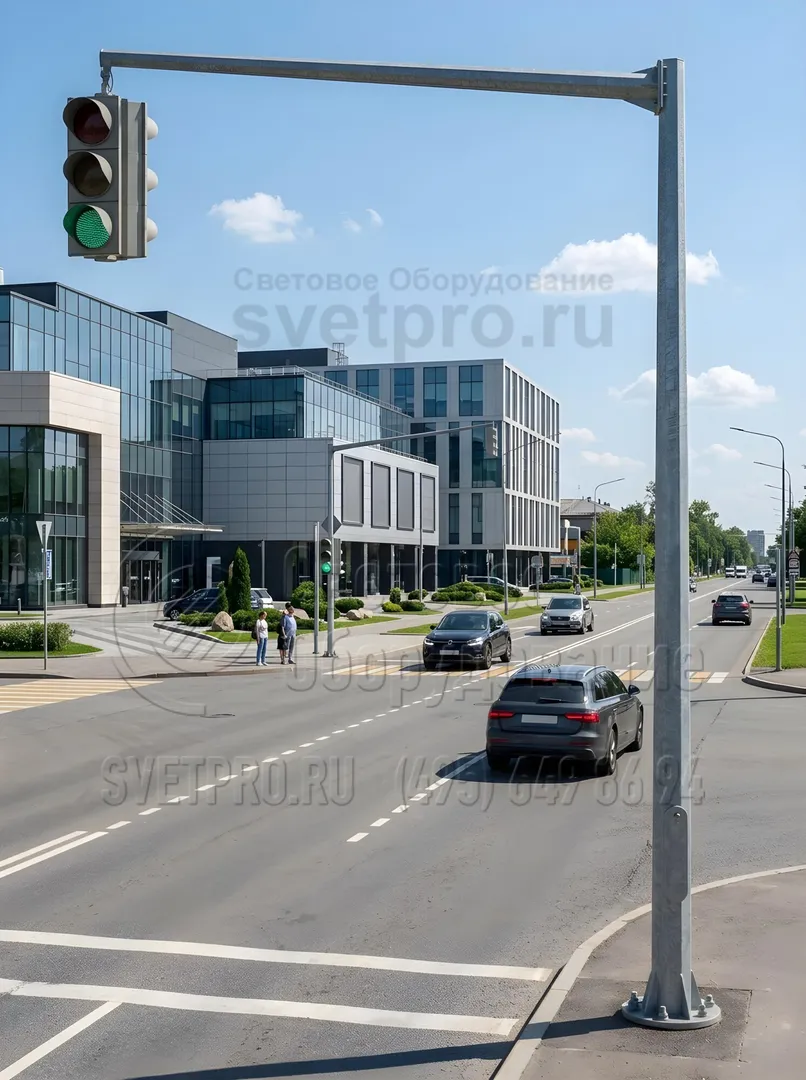

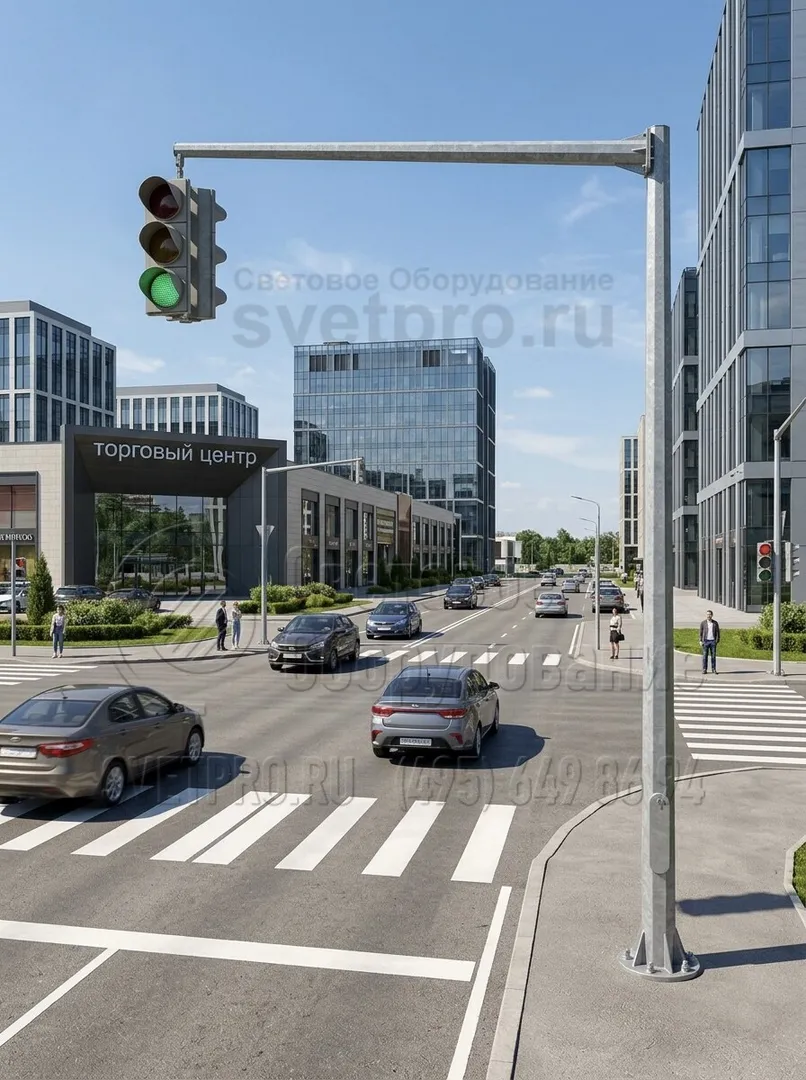

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| CC-7,5/6,0-1**-ц | ЗФ-24/8/Д310-3,0-б | 170 | 7500 | 3000 | 6000 | М24 | 395 | 310 | 450 | 100 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ
Металлические стойки для светофоров СС-7,5/6 – опорные конструкции, устанавливаемые на автодорогах и магистралях в местах, где необходима регулировка движения в автоматическом режиме с помощью светофора. Изделие выполняется из стального трубного проката разного диаметра и длины. В верхней части опора закрывается чугунным колпаком, внизу столба расположен чугунный стакан, обеспечивающий конструкции высокую прочность и устойчивость.

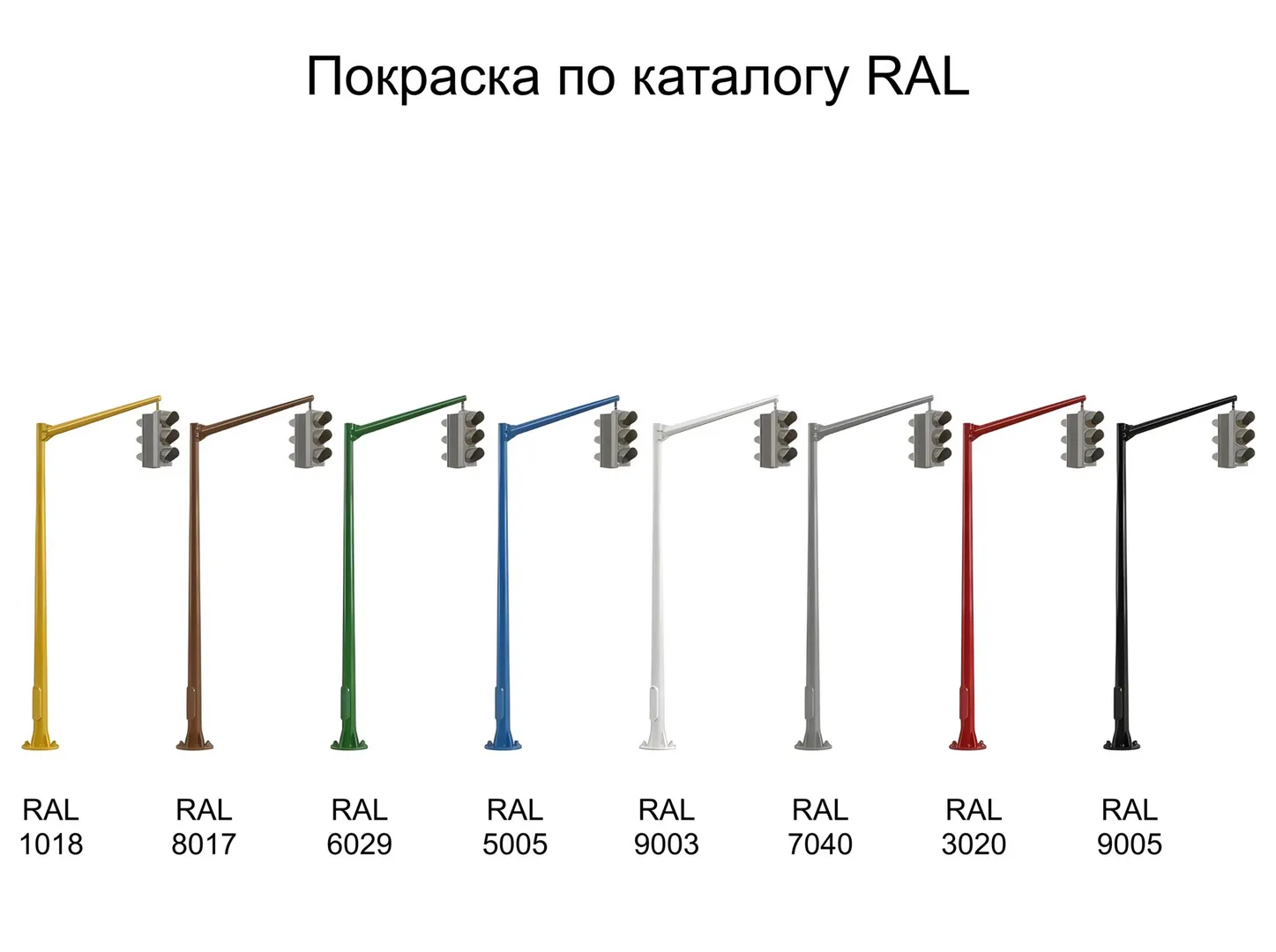

Опорная конструкция изготавливается из стального трубного проката, металл проходит обработку горячим цинкованием для защиты изделия от внешнего воздействия негативных факторов и развития коррозии. Дополнительно светофорная стойка может окрашиваться алюминиевой краской, что делает столбы более заметными на расстоянии при плохой погоде и в темноте.
Опоры СС-7,5/6 могут иметь различное исполнение. При необходимости размещения светофора над дорогой устанавливаются Г-образные конструкции. Столбы монтируются на железобетонное основание, для укрепления стакана стойки используются болты.
фото с объектов
|
|
Фотогалерея
-

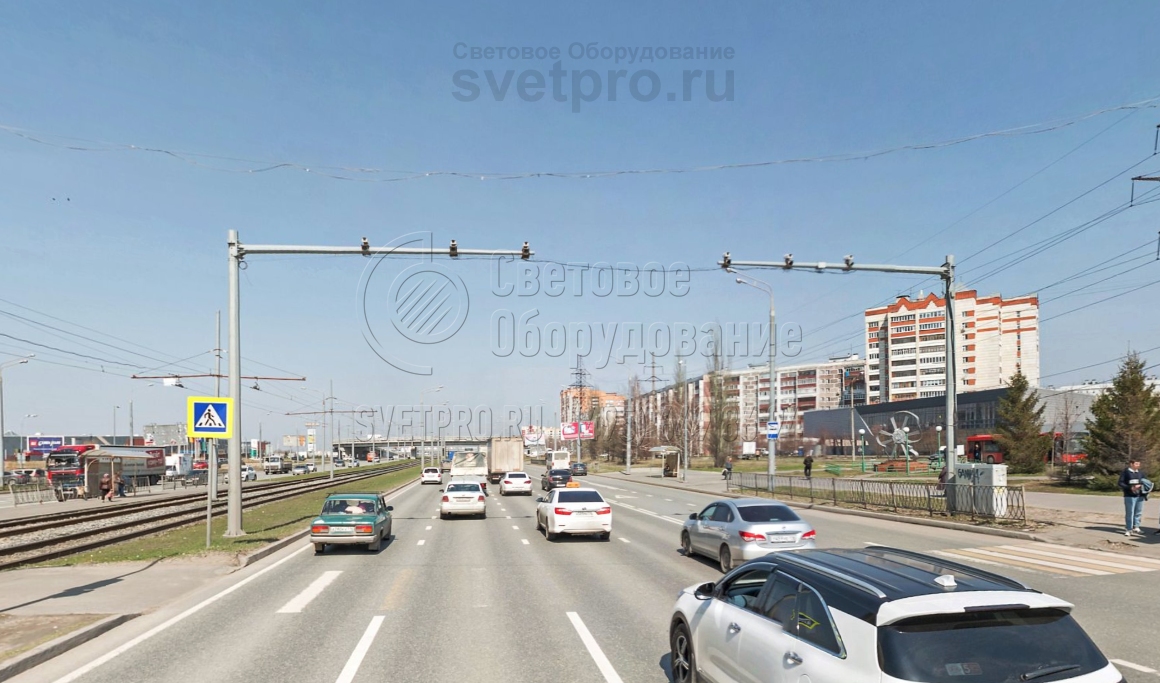

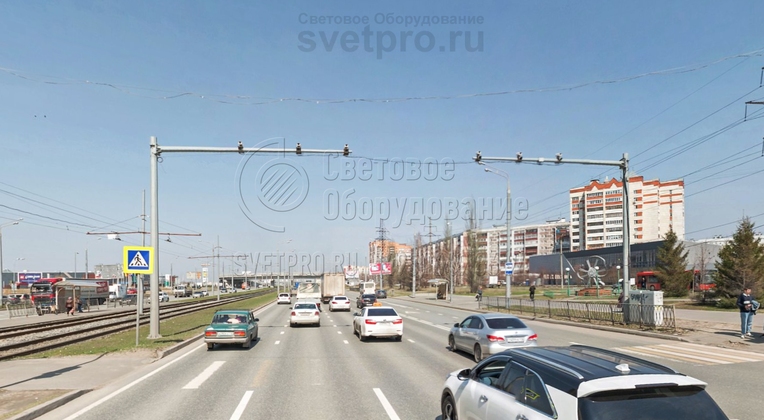

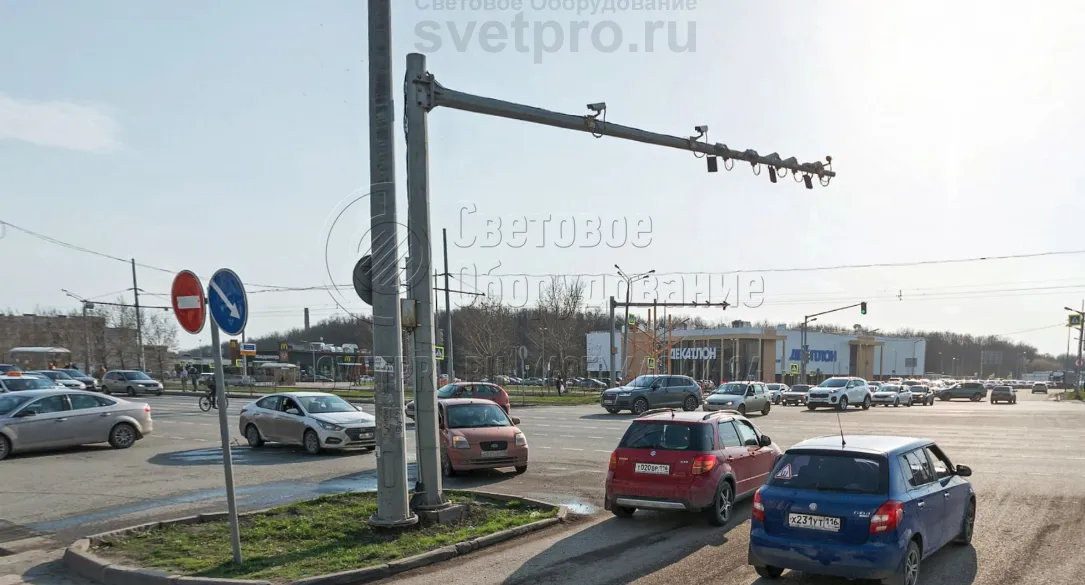

1. Светофорная стойка (изображена на фото) представляет собой универсальную инженерную конструкцию. Ее главная задача – установка светофоров. Однако в варианте на фото она используется для установки камер дорожного наблюдения. На нее можно ставить также дорожные знаки.
-

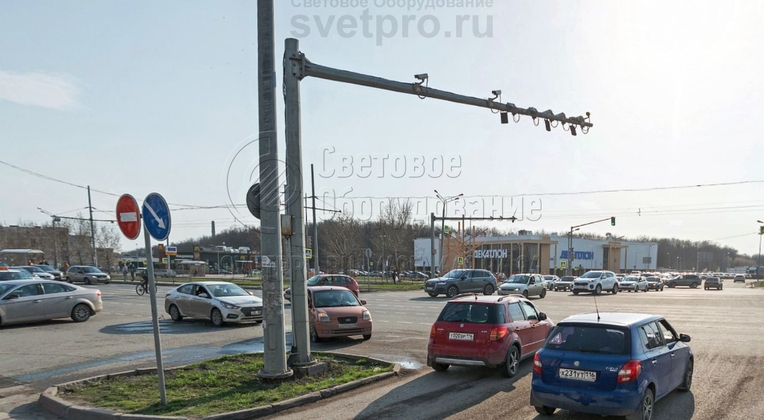

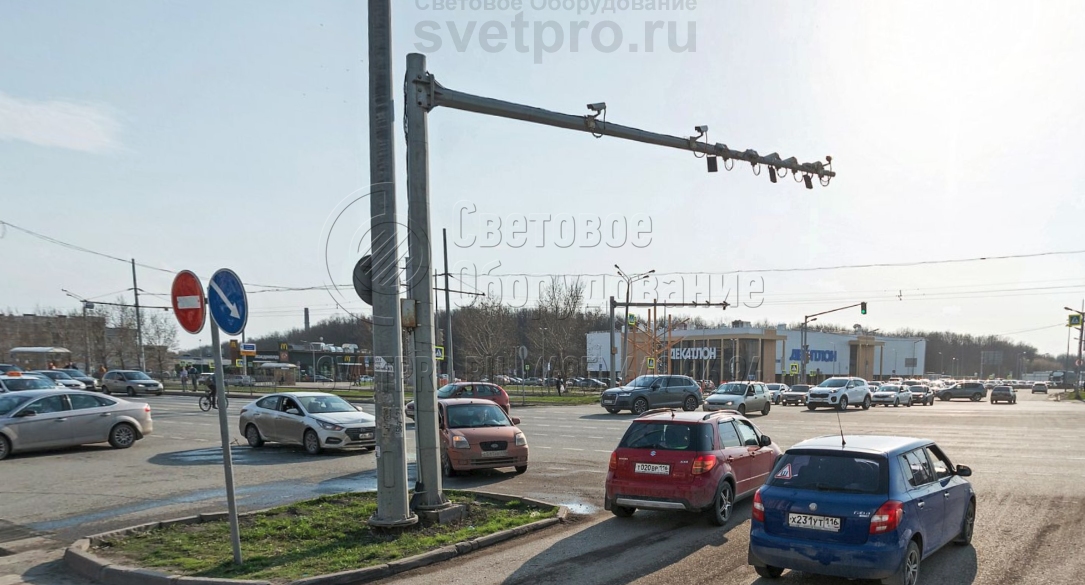

2. Вертикальная часть стойки для светофоров и наклонная консоль имеют формы конуса. Верхняя часть ствола имеет меньший диаметр. Поэтому центр тяжести всей конструкции располагается ближе к фланцу. Даже после установки консоли и камер она сохраняет стабильность и надежность. -

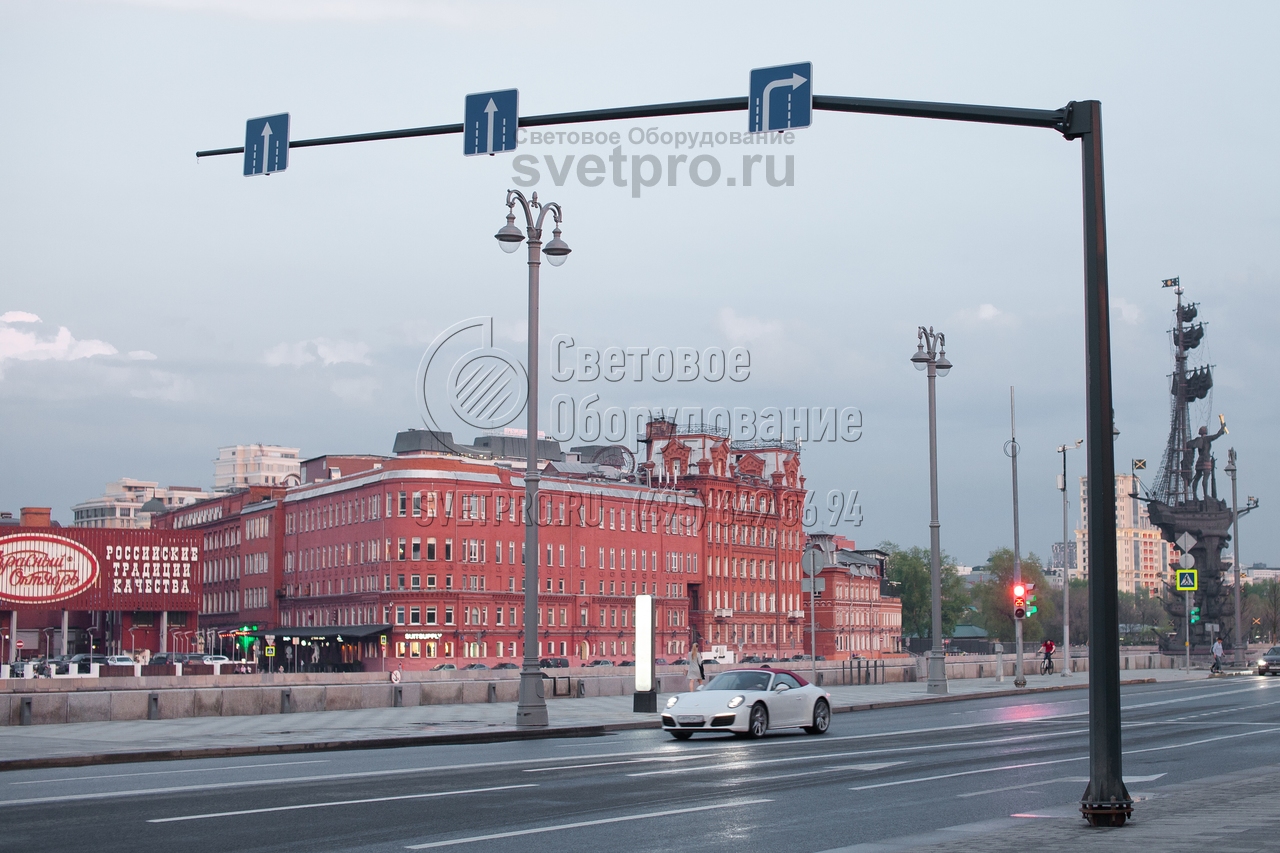

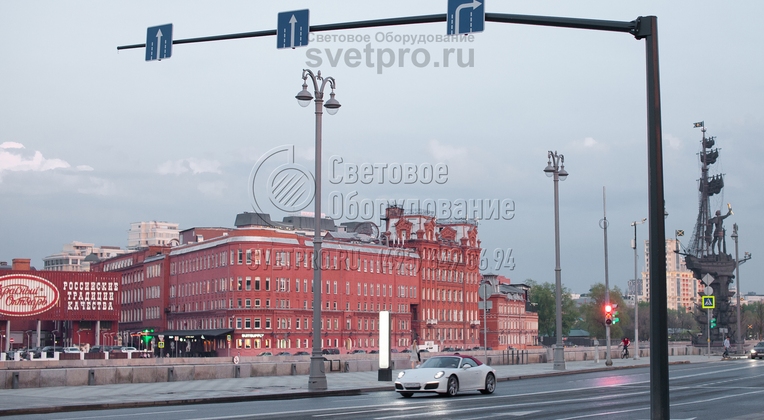

3. На фото представлен пример использования светофорной стойки. На консоли установлены дорожные знаки со стрелками. Для улучшения внешнего вида конструкции ее поверхность окрашена порошковой краской в черный цвет. Но защита от коррозии обеспечивается слоем цинка.
