СС-6/6 Стойка светофорная высота 6 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СС-6/6 |
| Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
| Размер фланца: | 500 мм |
| Вес: | 173 кг |
| Высота: | 6 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

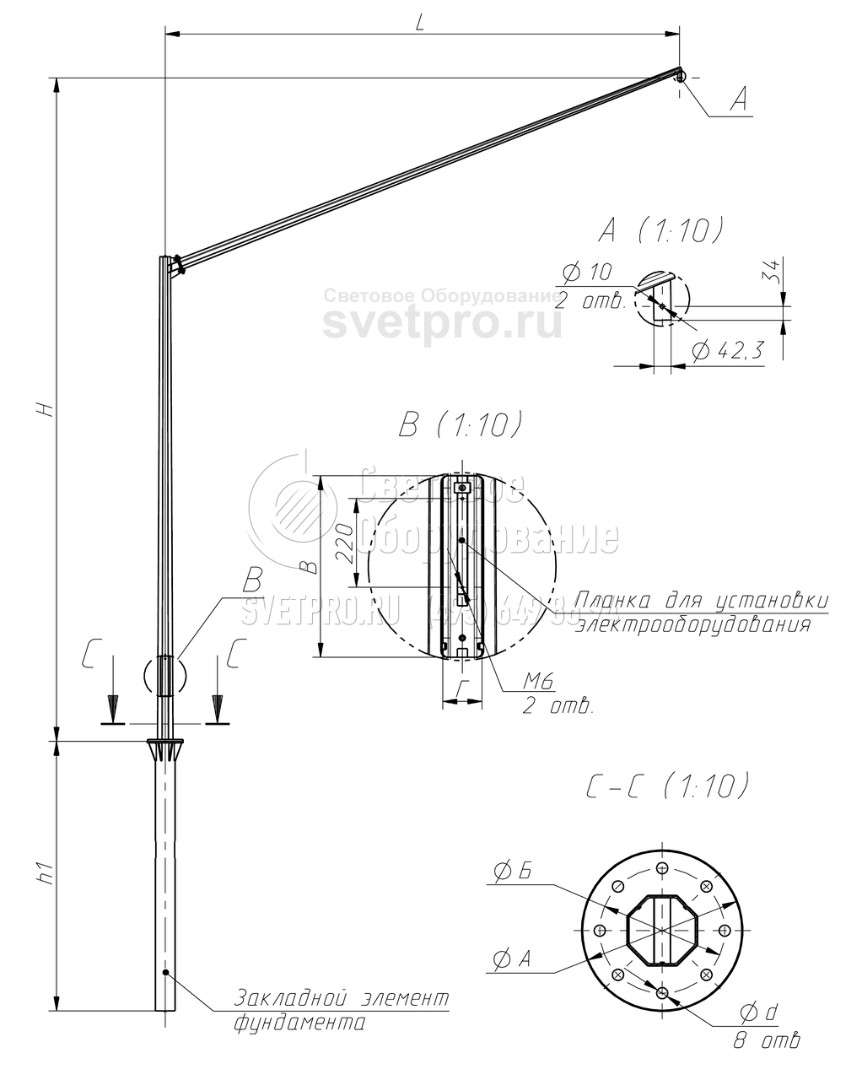

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СС-6,0/6,0-1**-ц | ЗФ-30/8/Д380-2,5-б | 173 | 6000 | 2500 | 6000 | М30 | 500 | 380 | 450 | 100 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ

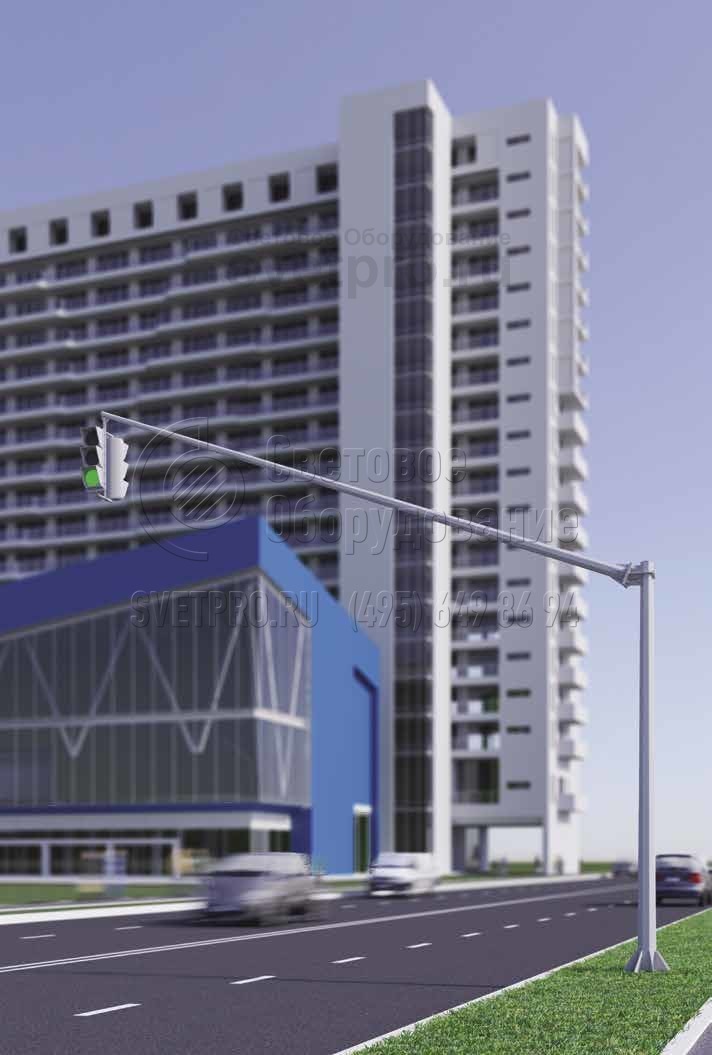

Стойка СС-6/6 – столб в виде металлической опоры, на которой размещается корпус светофора. Конструкция изделия представлена трубным прокатом, имеющим разный диаметр и длину. Верхняя часть опоры закрыта чугунным колпаком, в нижней части столба расположен чугунный стакан, увеличивающий прочность и устойчивость изделия.

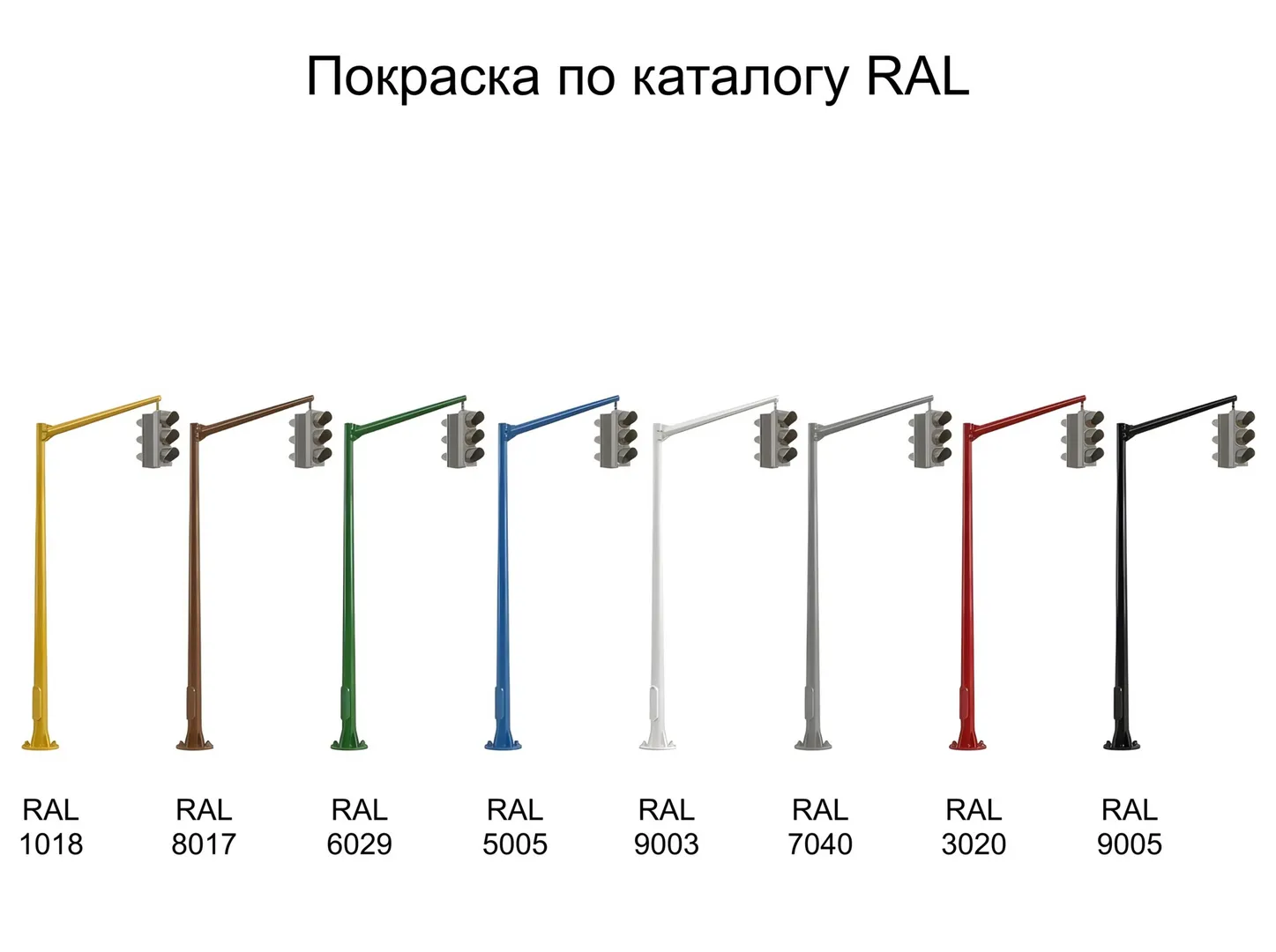

Стойка под светофоры изготавливается из стали, металл обрабатывается горячим цинкованием для защиты от коррозии и внешних факторов среды. Дополнительно изделие может окрашиваться алюминиевой краской, что повышает видимость столба при плохой погоде и в темное время.
Конструкция опоры имеет прямое исполнение. При необходимости размещения светофора над проезжей частью стойка дополняется выносным горизонтальным элементом. Исполнение конструкции столба зависят от условий эксплуатации и предъявляемых к опоре требований.
Установка светофорных столбов выполняется на бетонное основание, для максимальной устойчивости конструкции стакан столба укрепляется на фундаменте болтами.

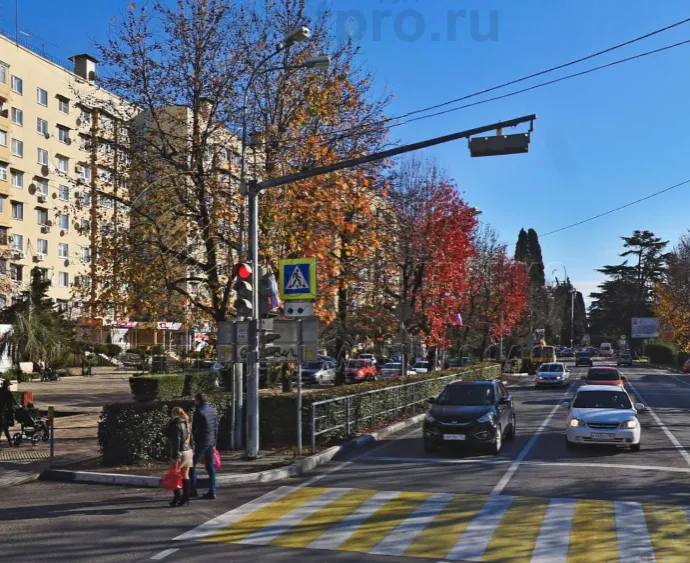

фото с объектов
|
|
Фотогалерея
-

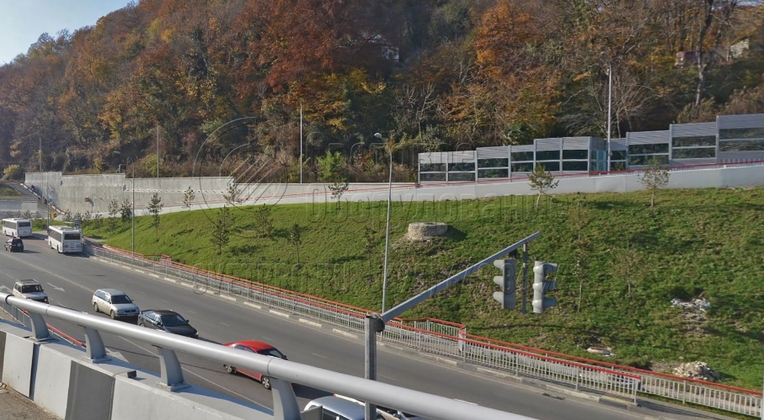

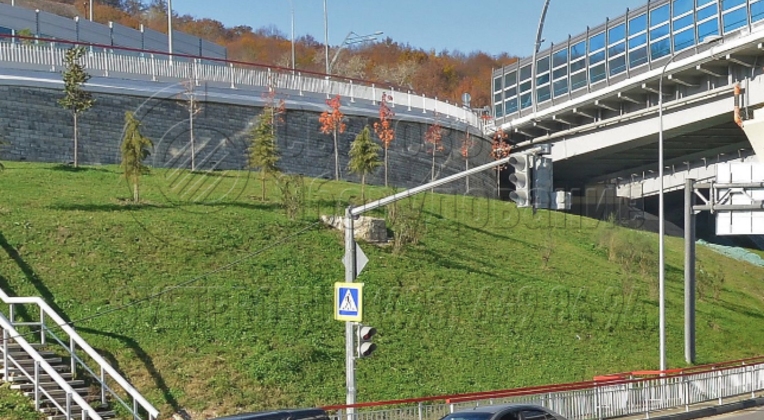

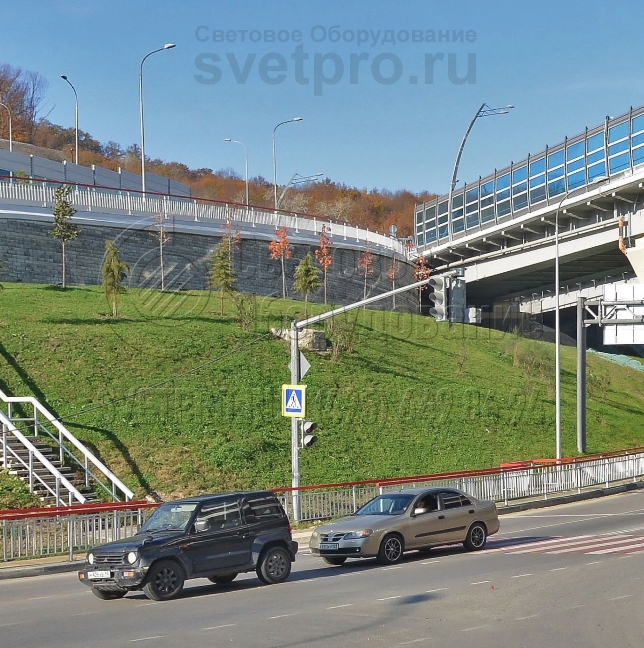

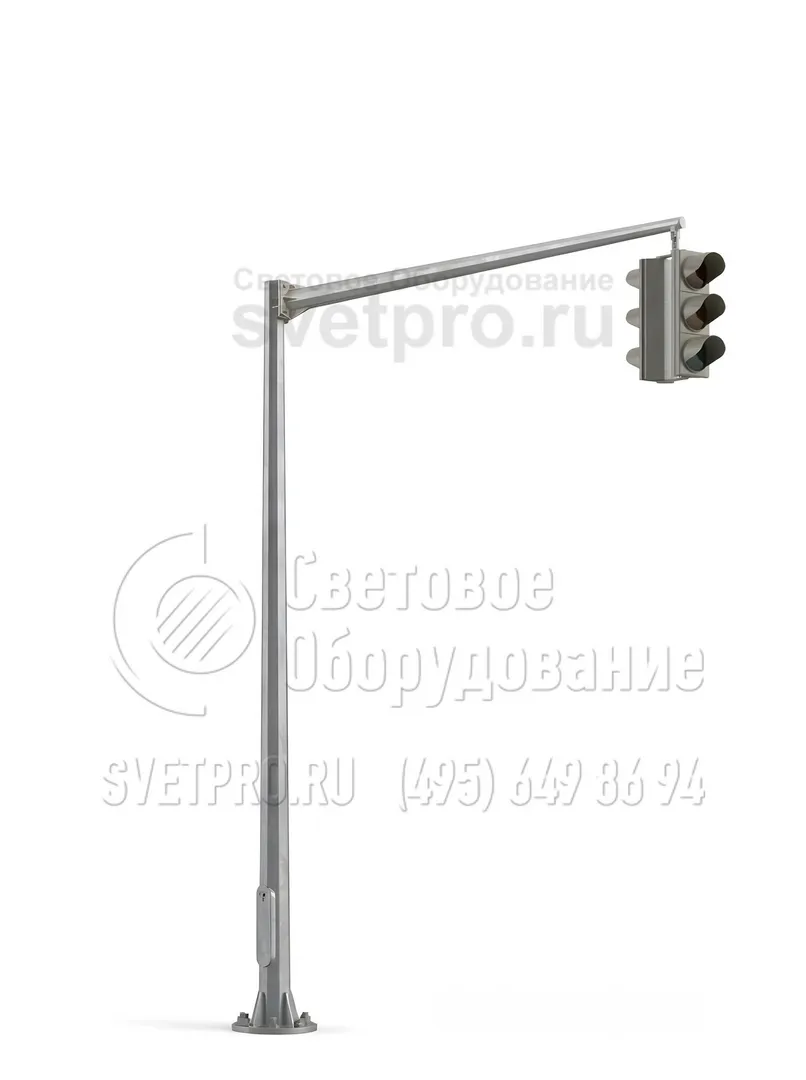

1. На фото представлена светофорная стойка из листовой стали. Высота вертикальной части ствола от фланца до верхнего среда равна 6 метрам. Также частью конструкции является наклонный элемент, который имеет длину 6 метров. На вертикальной и наклонной части можно ставить по 1 светофору.
-

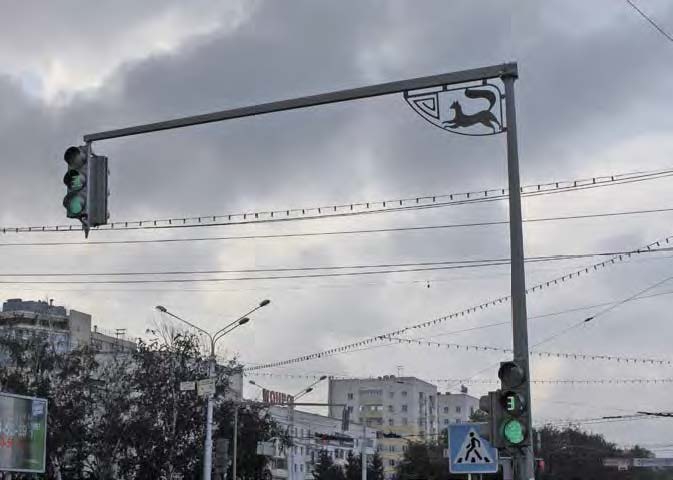

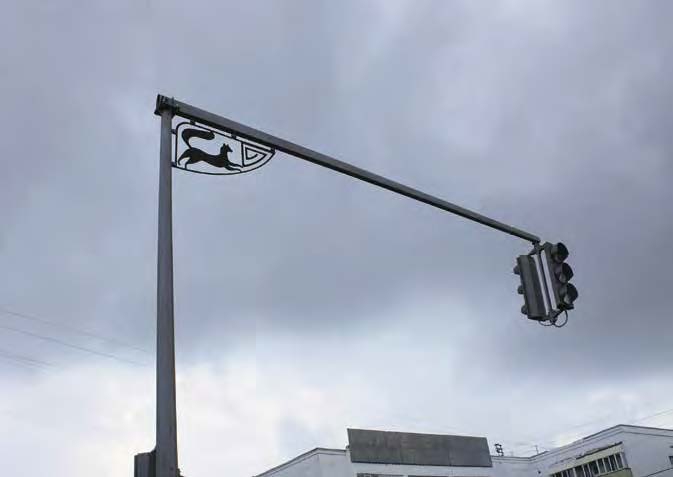

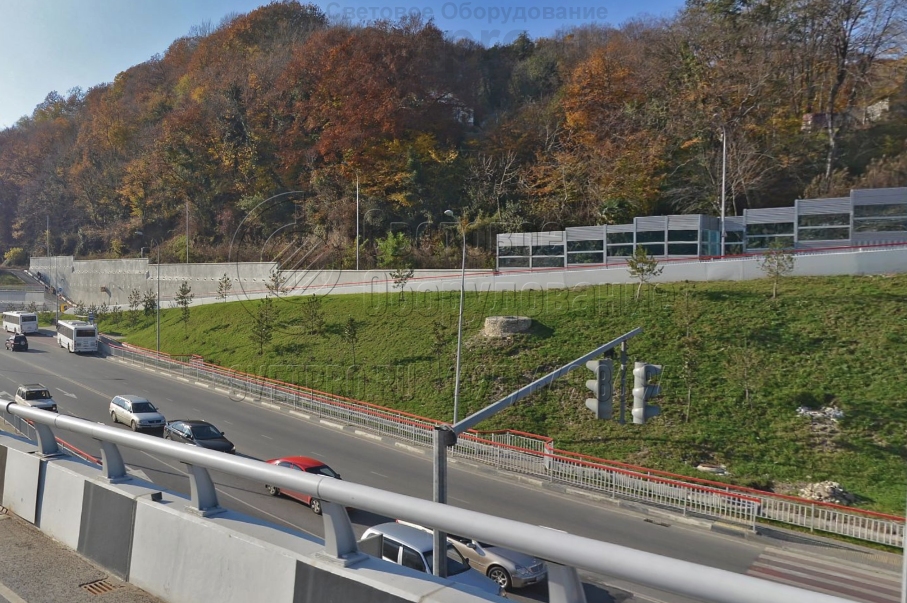

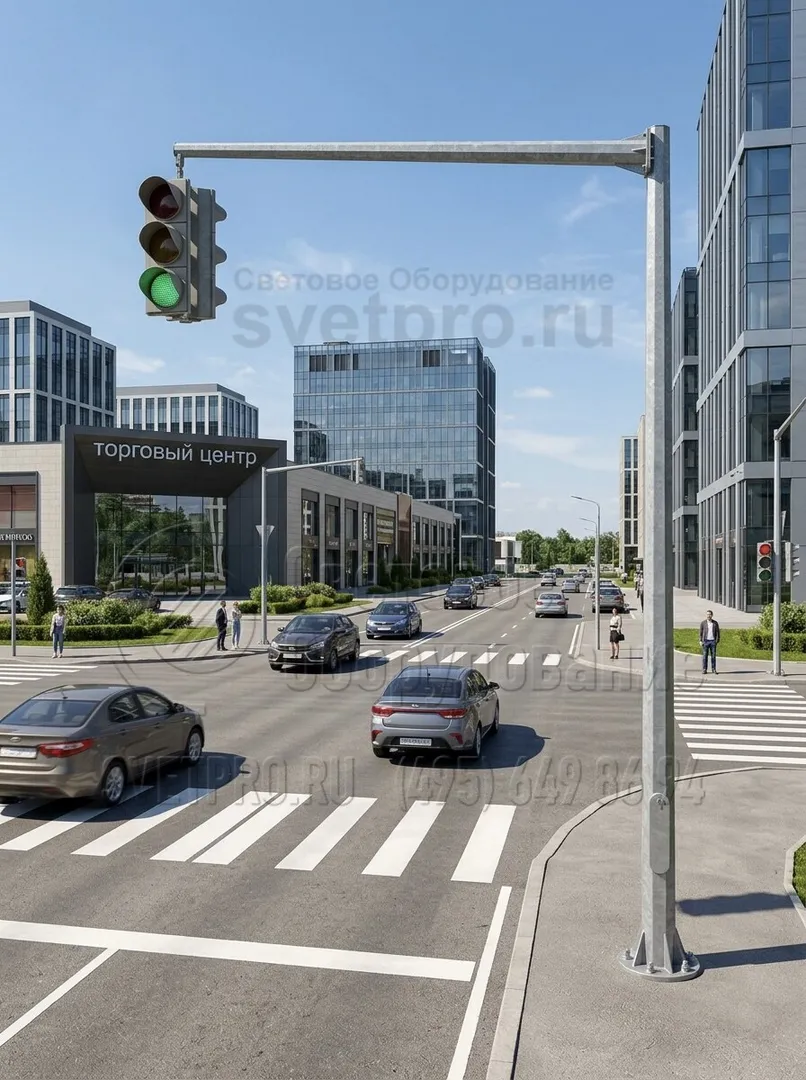

2. Наклонный элемент светофорной стойки позволяет установить светофор прямо над дорожным полотном. В этом случае его сигналы будут видны водителям транспортных средств, которые движутся в крайних правых полосах. Также на ствол и консоль можно крепить дорожные знаки и указатели. -

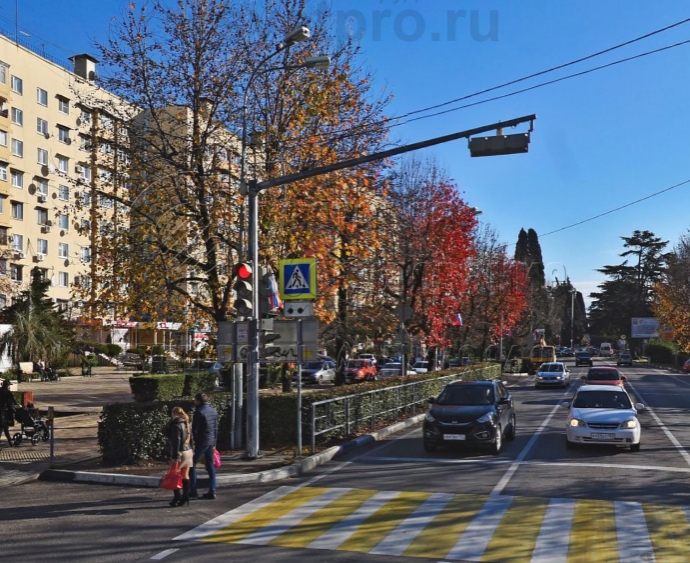

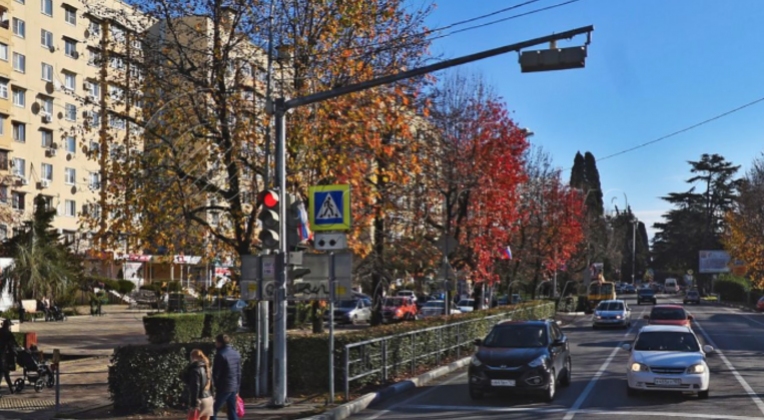

3. Для изготовления светофорных стоек используется стальной листовой прокат. Используется металлический лист маленькой толщины, чтобы снизить материалоемкость конструкции. Благодаря этому она весит немного, легко монтируется на месте на фланец и транспортируется на грузовике. -

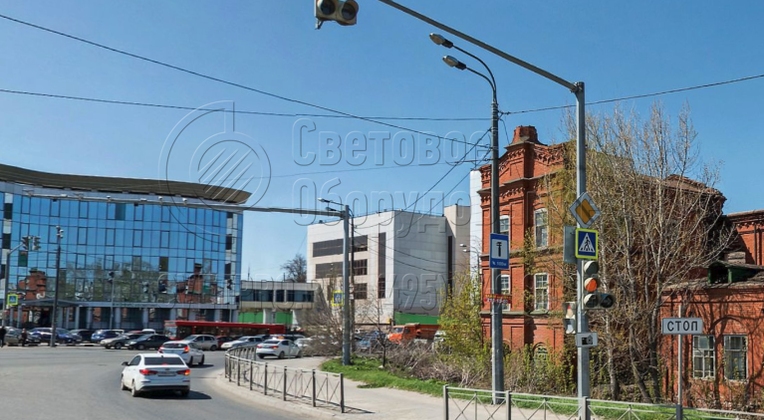

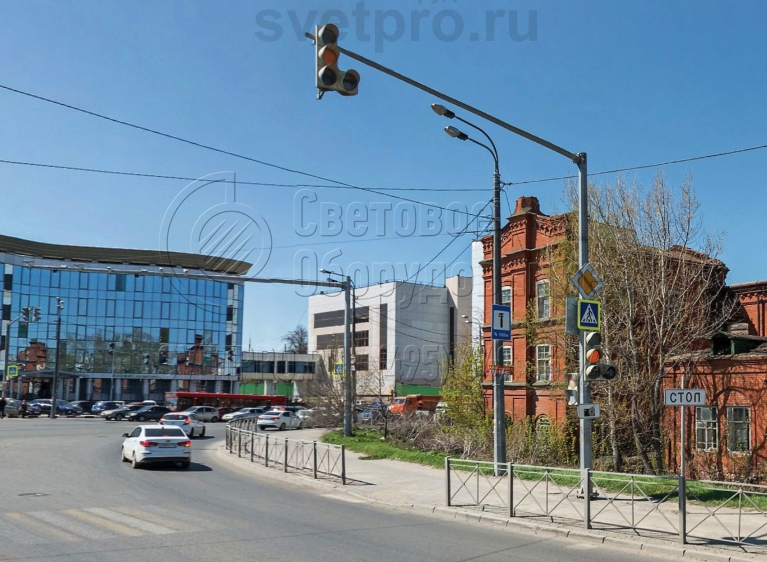

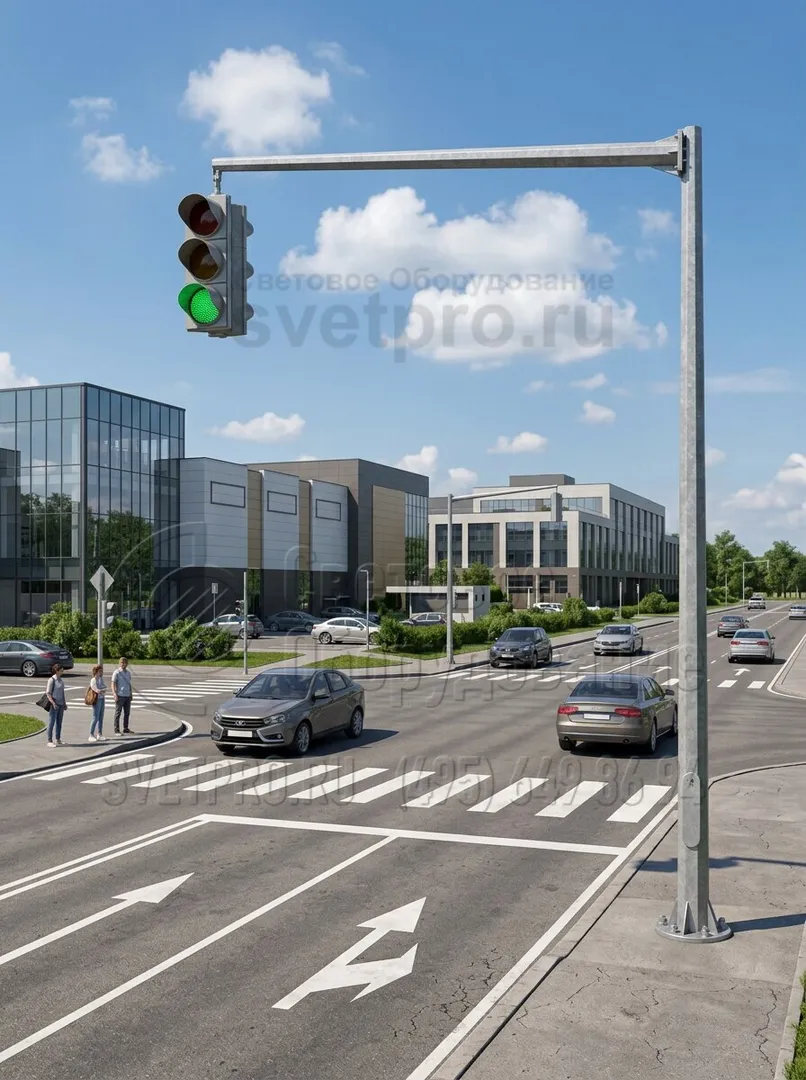

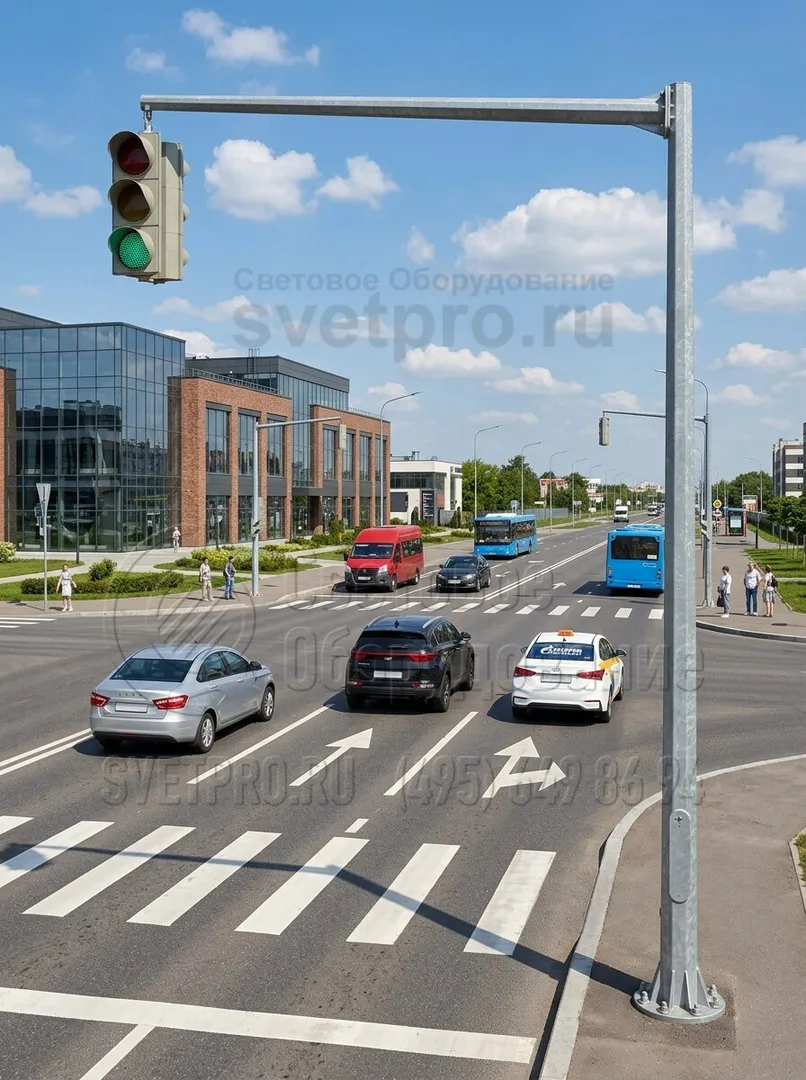

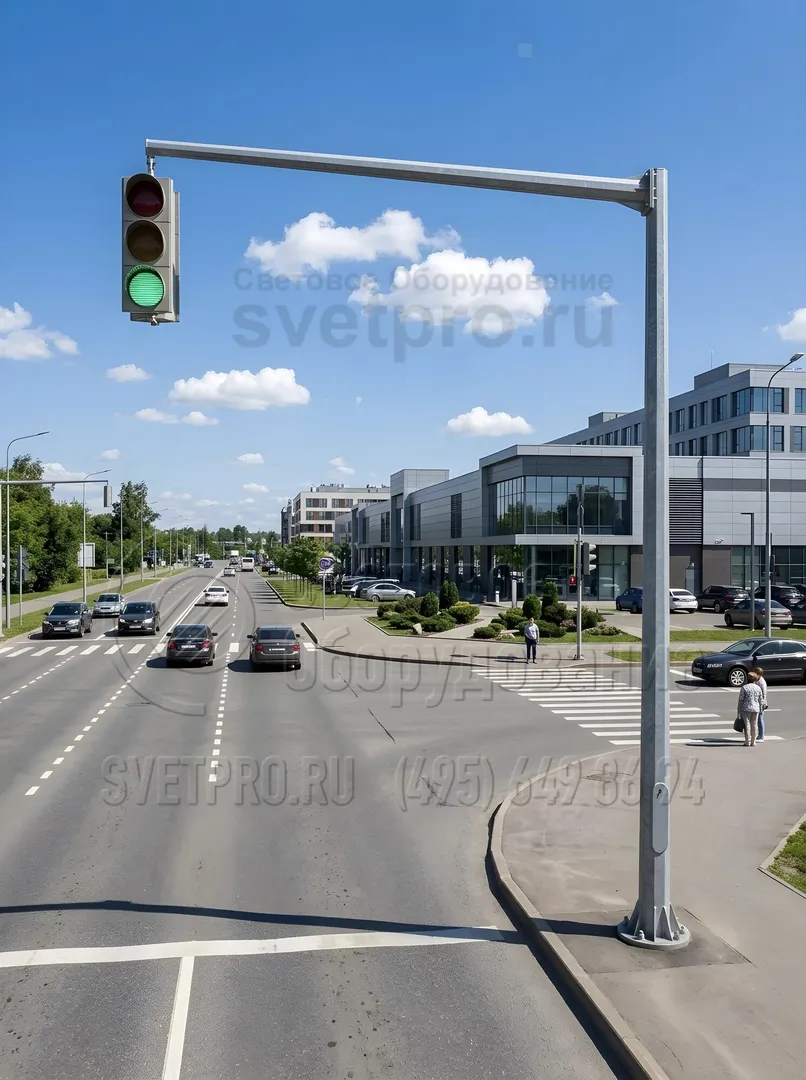

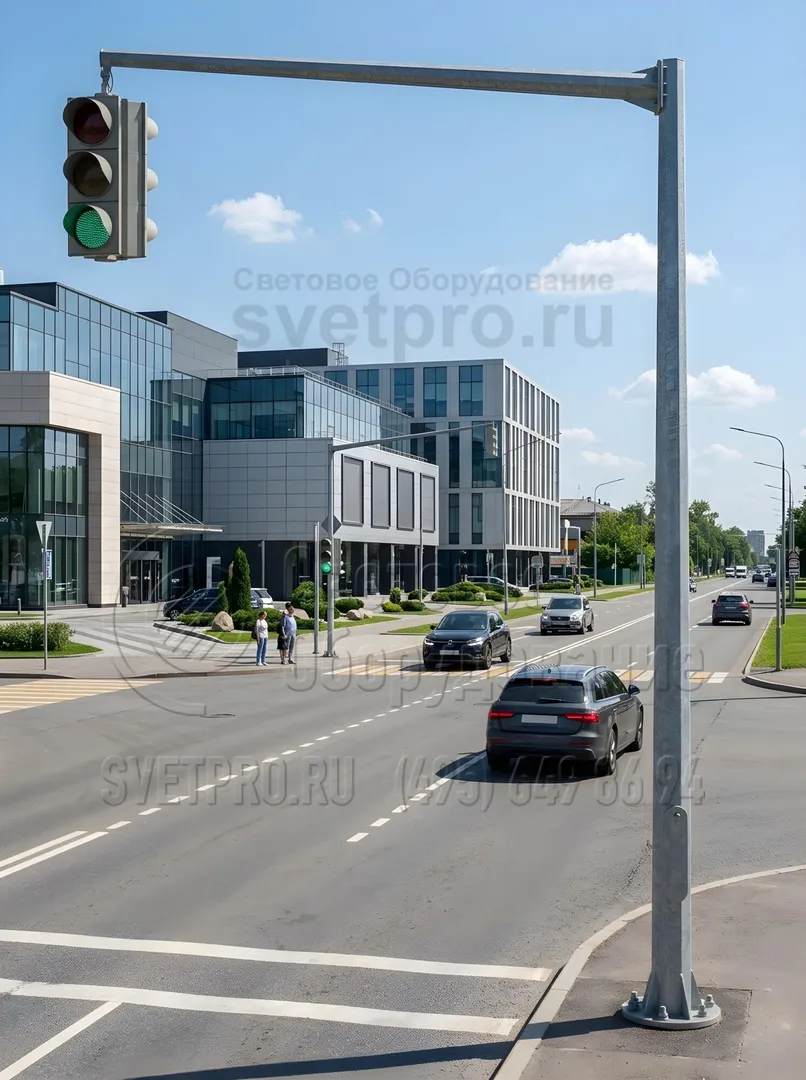

4. На фото представлен пример размещения светофора на наклонной консоли стойки. Светосигнальное оборудование в этом случае размещено не вертикально, а горизонтально. Благодаря накладным креплениям не нужно вносить изменения в конструкцию, чтобы установить светофор.
