СС-8/7 Стойка светофорная высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СС-8/7 |
| Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
| Размер фланца: | 495 мм |
| Вес: | 380 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СС-8,0/7,0-1**-ц | ЗФ-30/8/Д380-3,0-б | 380 | 8000 | 3000 | 7000 | М30 | 495 | 380 | 434 | 117 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ

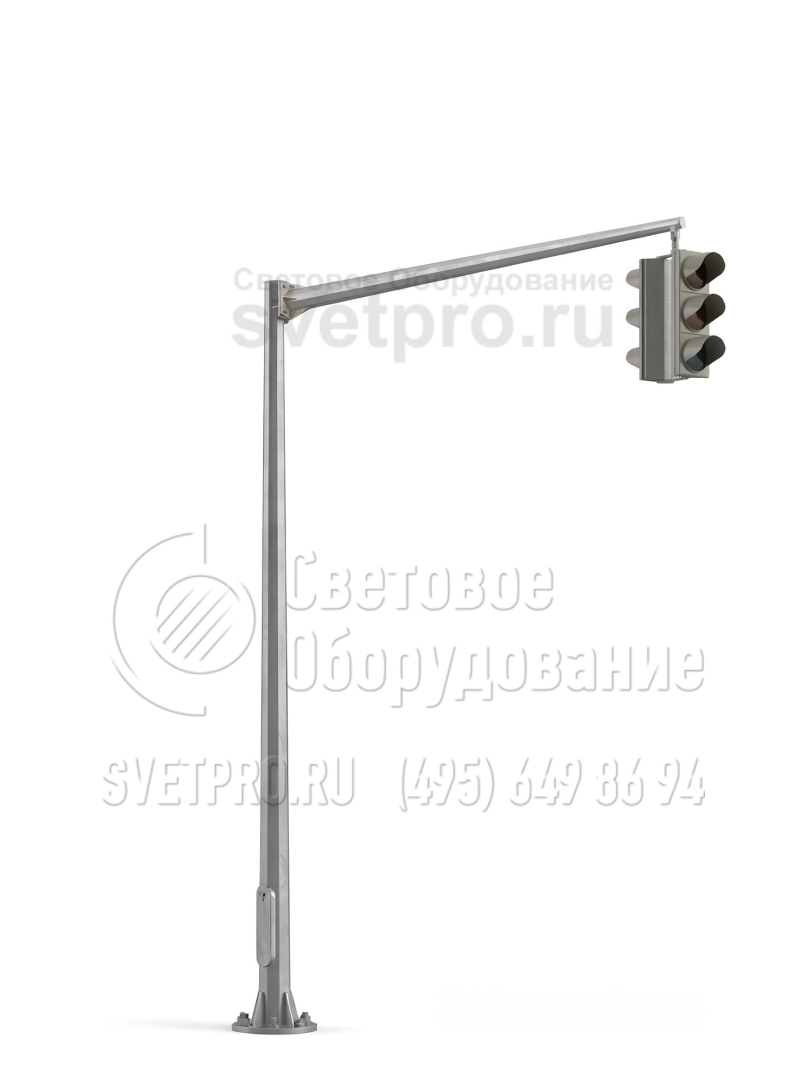

Опорные светофорные стойки СС-8/7 – металлоконструкции высотой 8 м, основное назначение которых заключается в установке светофора. Конструкция состоит из стального трубного проката, имеющего разную длину и диаметр. В верхней части находится чугунный колпак, снизу размещается чугунный стакан, повышающий прочность и устойчивость изделия.
Опора обрабатывается горячим цинкованием, что позволяет создать на поверхности металла защитный слой, надежно защищающий изделие от негативного внешнего воздействия, появления и развития ржавчины. При необходимости на оцинковку может наноситься алюминиевая краска, улучшающая видимость столбов в темное время и при плохой погоде.
Светофорные столбы могут иметь прямое либо Г-образное исполнение. Изогнутые конструкции востребованы в местах, где необходимо расположить светофор непосредственно над дорогой.
Изделие монтируется на железобетонный фундамент посредством укрепления стакана стойки болтами.
фото с объектов
|
|
Фотогалерея
-

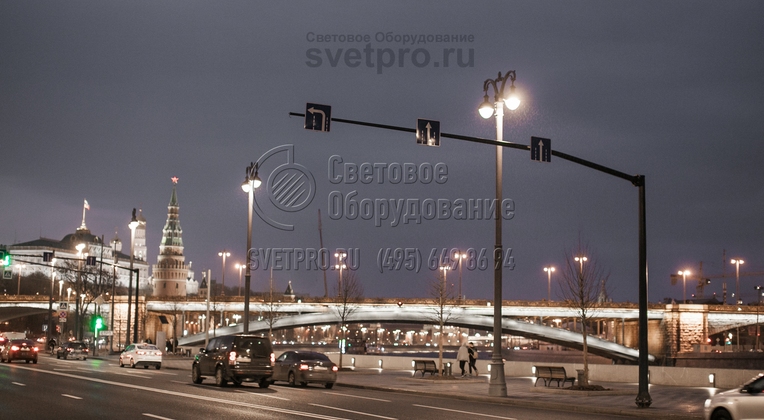

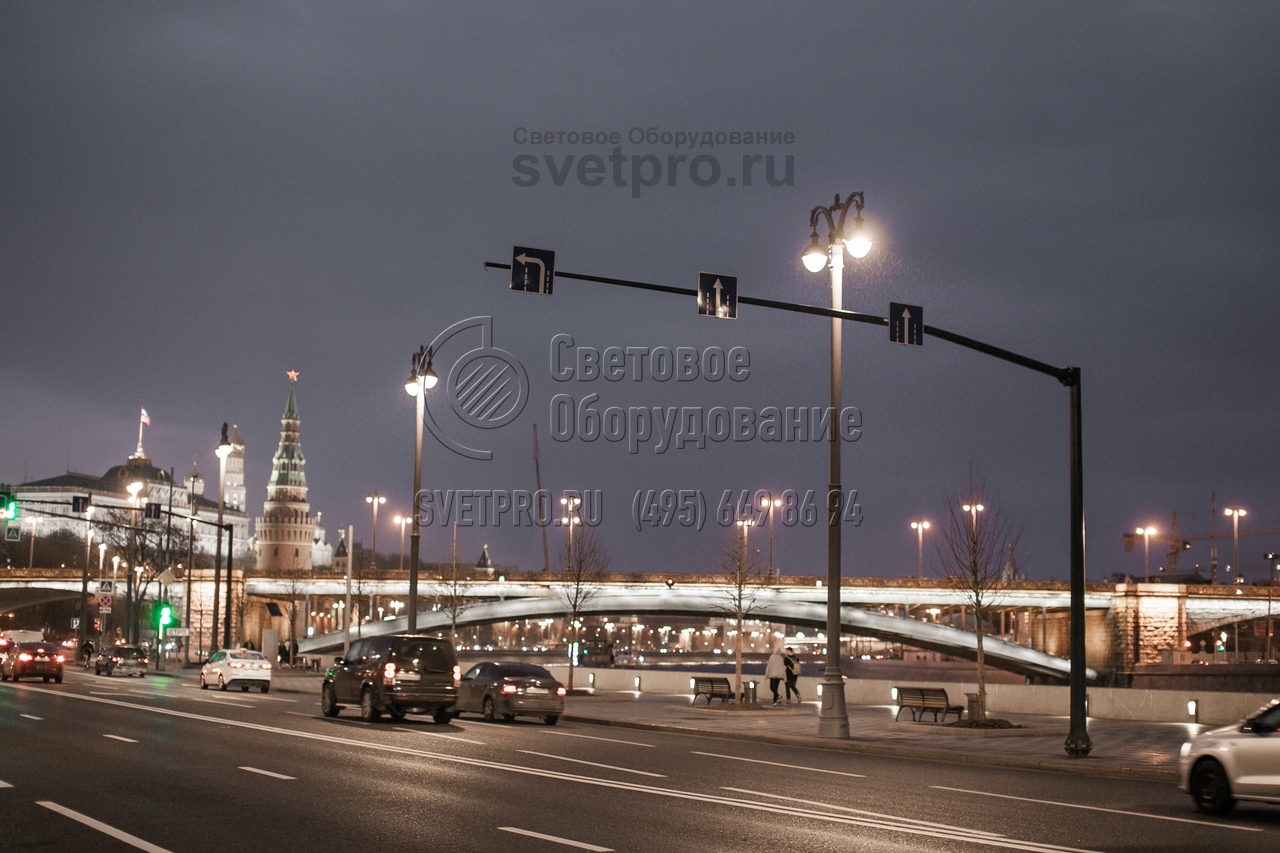

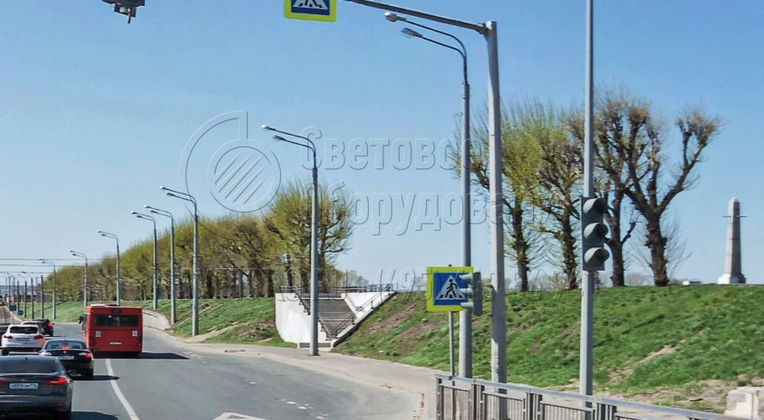

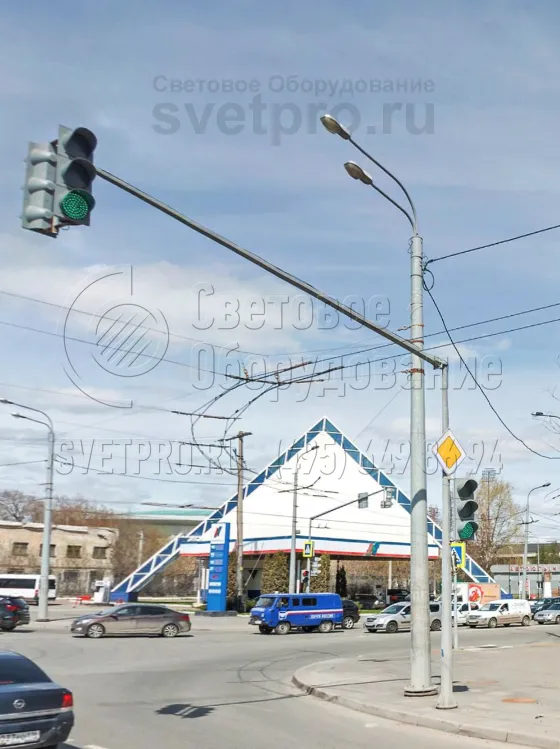

1. Специальные светофорные инженерные конструкции на фотографии имеют высоту 8 метров. К ним прикреплена консоль длиной 7 метров. Производитель гарантирует, что опоры под нагрузкой сохраняют свою первоначальную прочность и несущую способность не менее 25 лет благодаря качественному цинкованию.
-

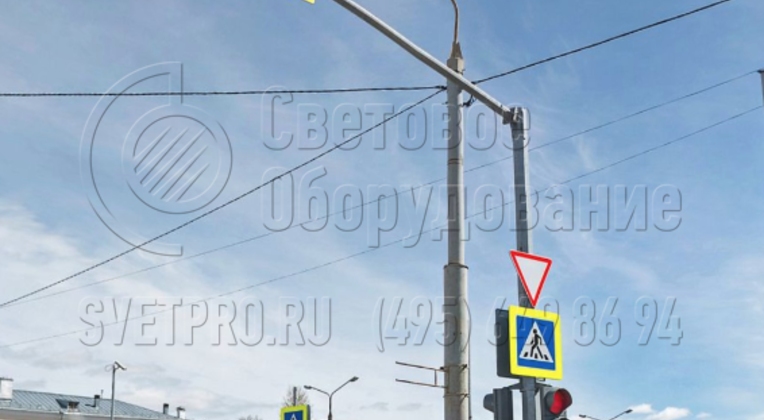

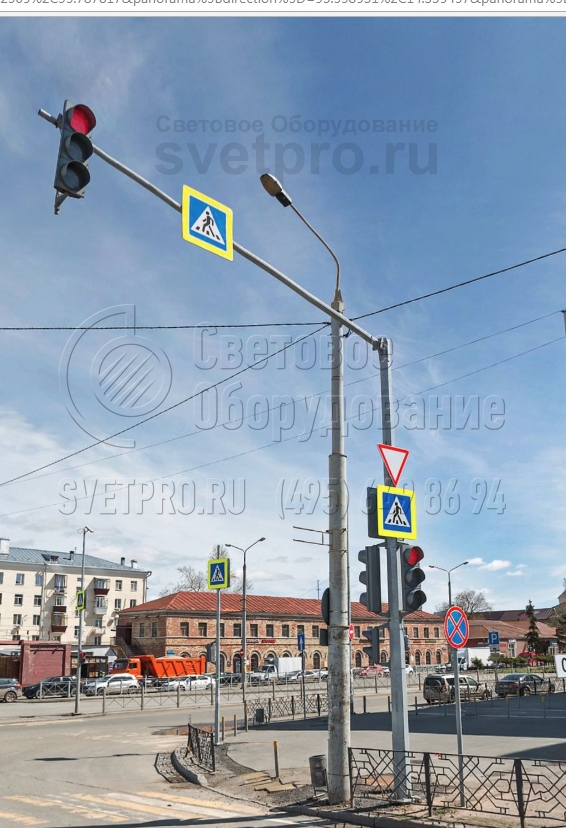

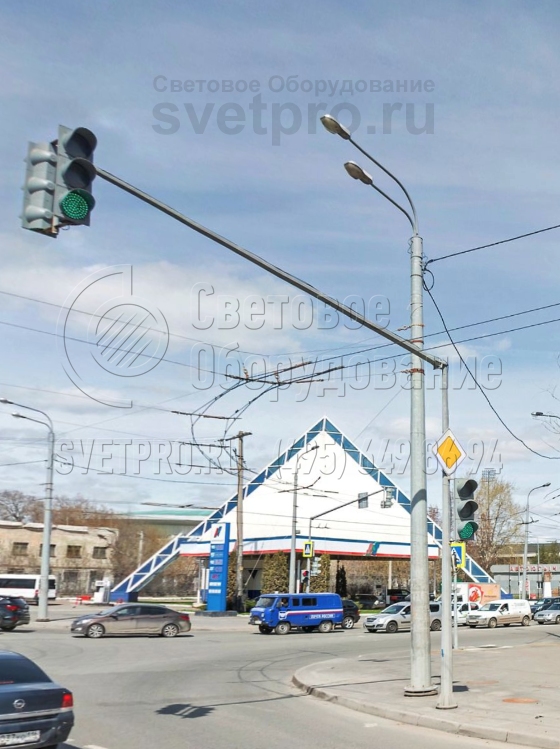

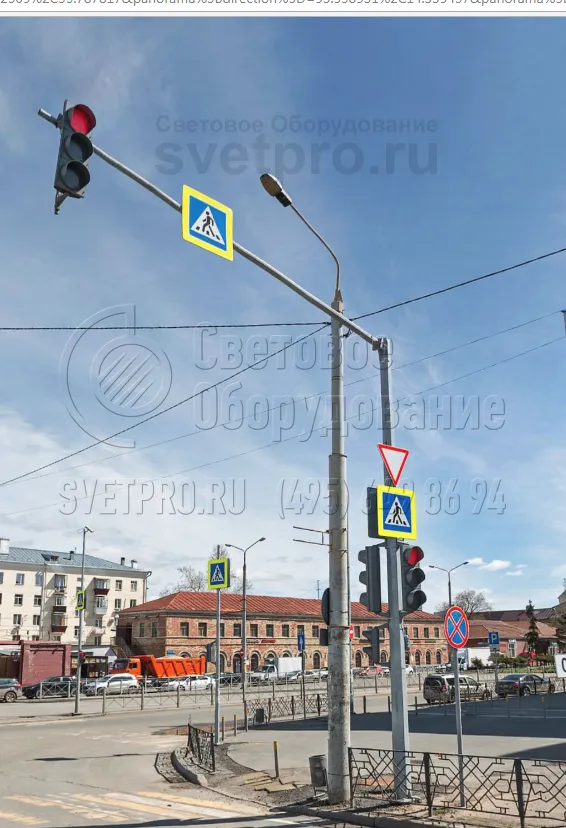

2. Внешний вид светофорных стоек, которые изображены на фото, сочетается с другими видами осветительных опор, которые ставятся на улицах города. Они имеют многогранное поперечное сечение, поэтому органично вписываются в дизайн открытой площадки. -

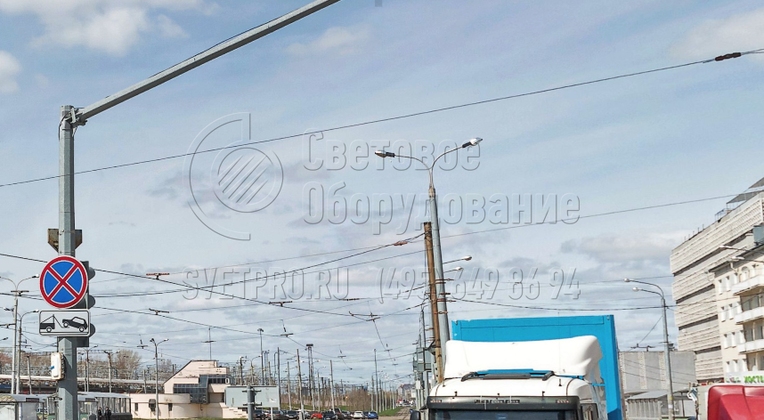

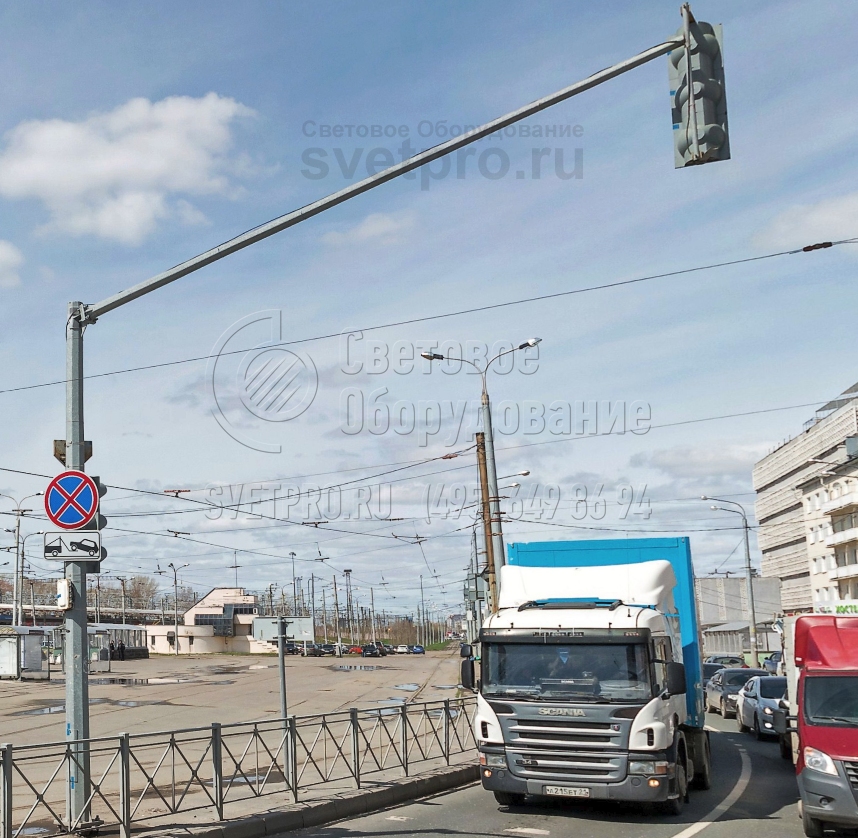

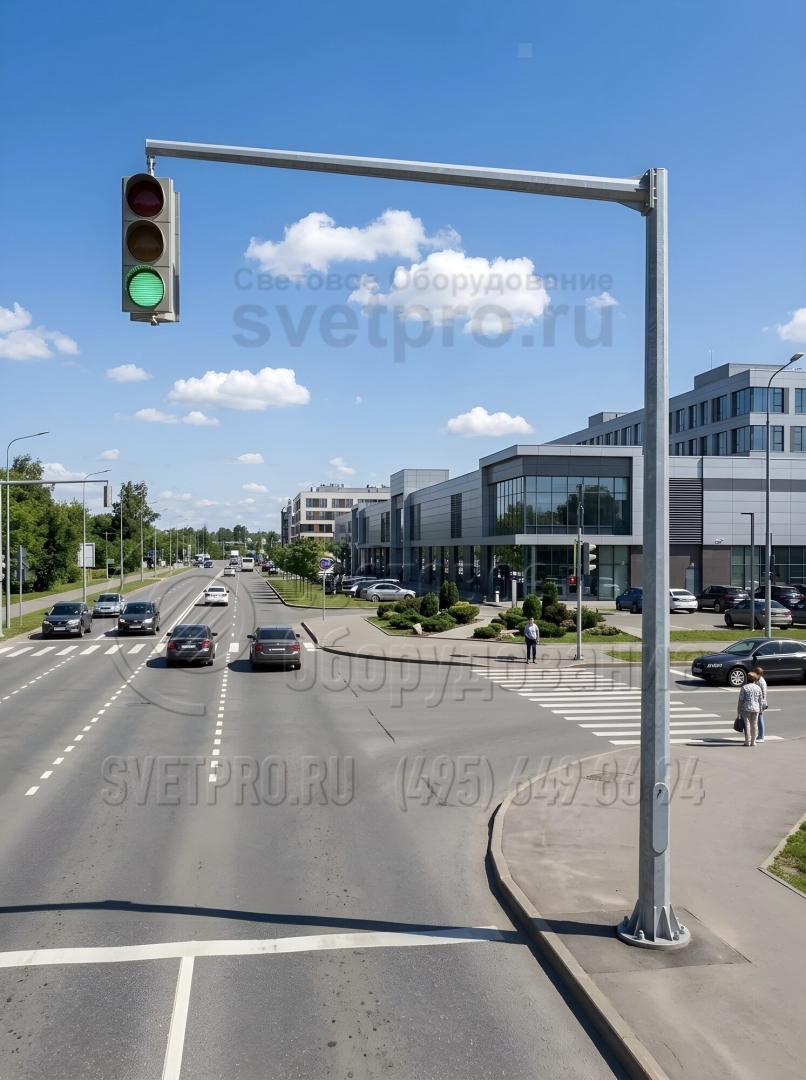

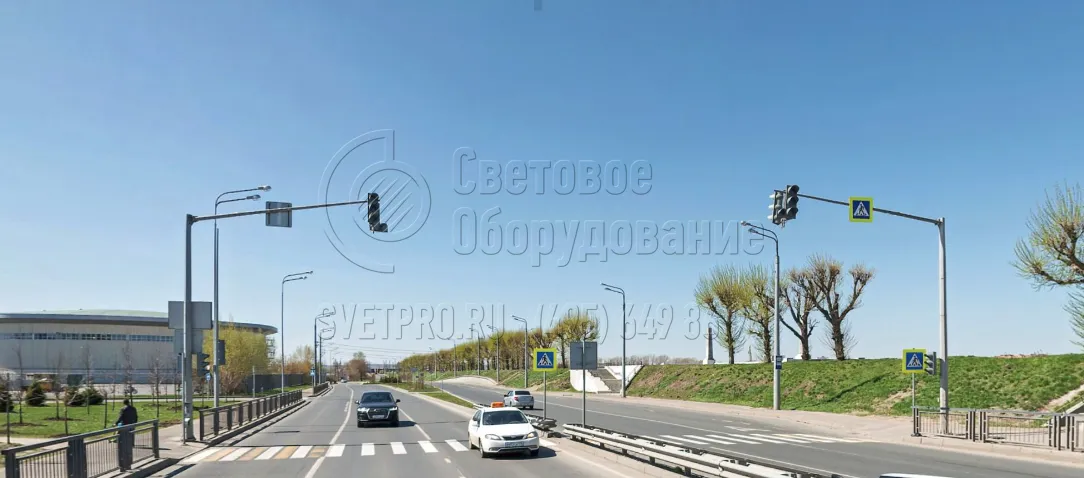

3. Несмотря на легкость и малое количество стали, которая идет на изготовление корпуса, светофорные стойки имеют высокую прочность и несущую способность благодаря граненой форме ствола. Консоль может выдержать вес двух светофоров, дорожных знаков и камер видеонаблюдения. -

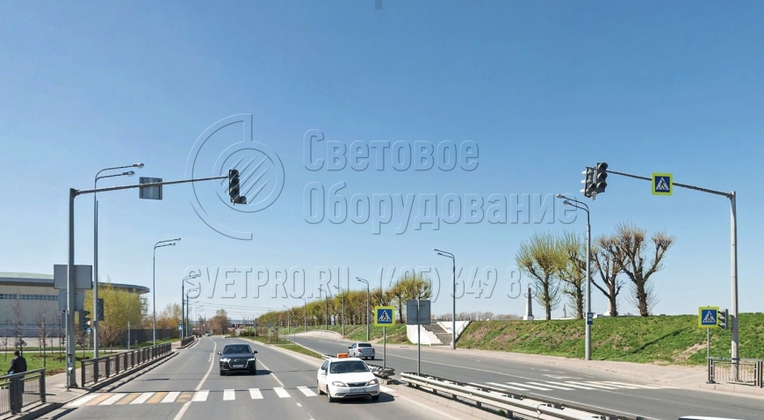

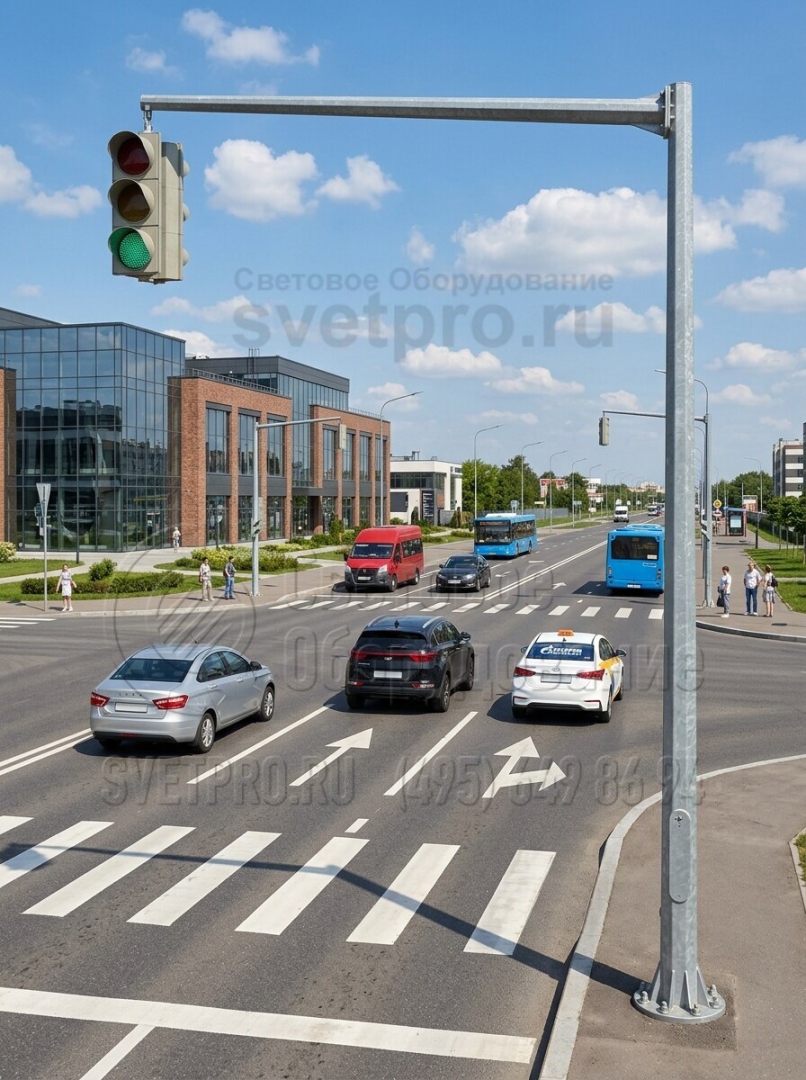

4. Для крепления светофорной стойки перед перекрестком используется фланец. Перед этим в грунт устанавливается трубчатая закладная деталь, которая затем бетонируется в котловане. После застывания бетонного раствора на верхнюю часть ЗДФ прикручивается наземная часть корпуса конструкции. -

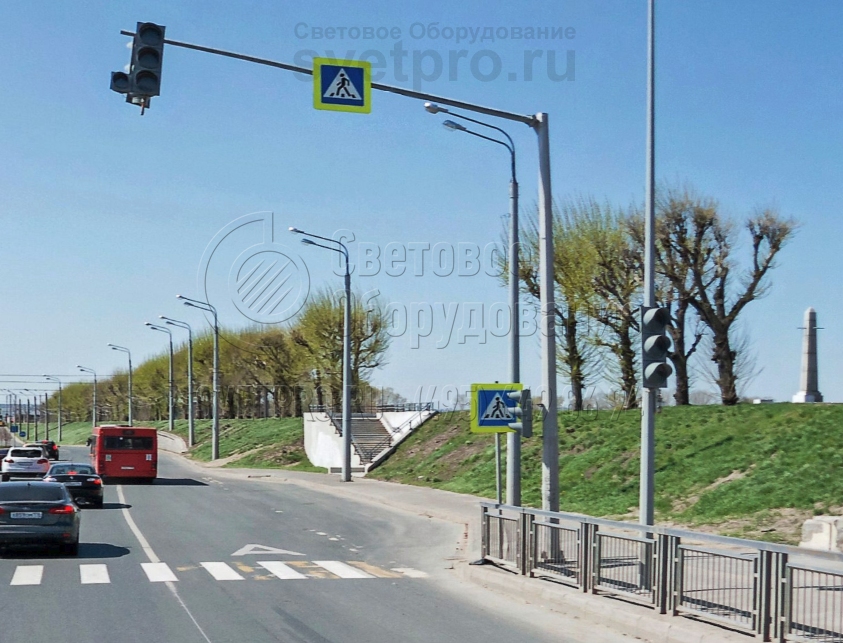

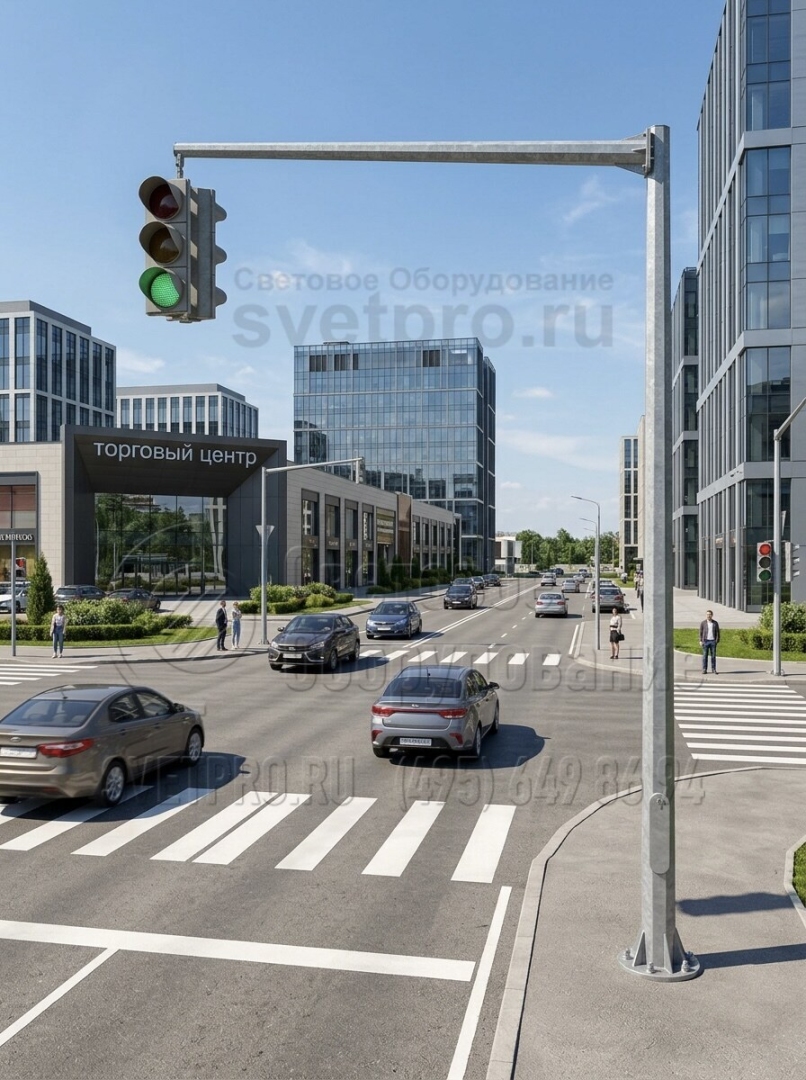

5. Универсальность светофорной стойки проявляется в том, что на нее можно установить не только светофоры, но и дорожные знаки. Поэтому инженерам дорожных служб не нужно устанавливать несколько стволов, чтобы закрепить все необходимые знаки и светофоры. Это уменьшает число опор на тротуарах. -

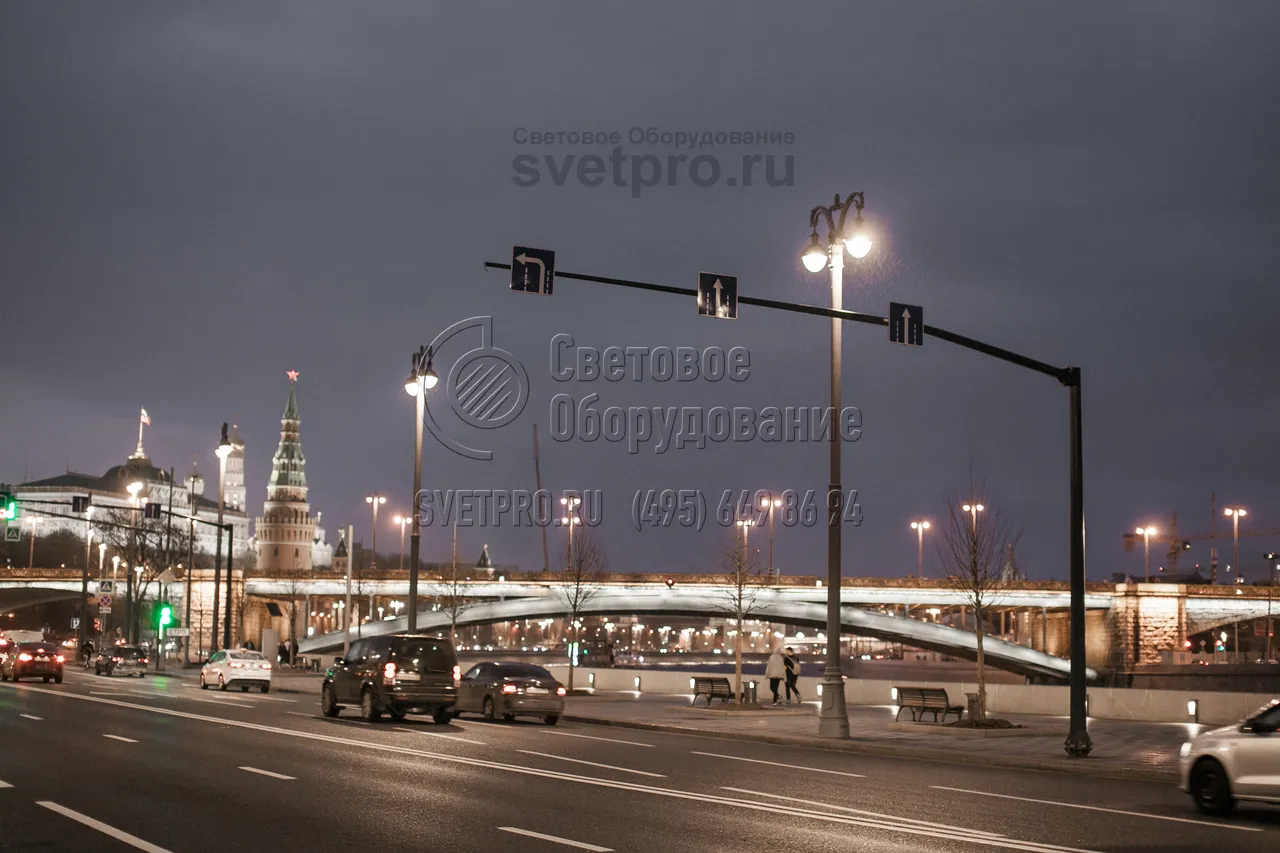

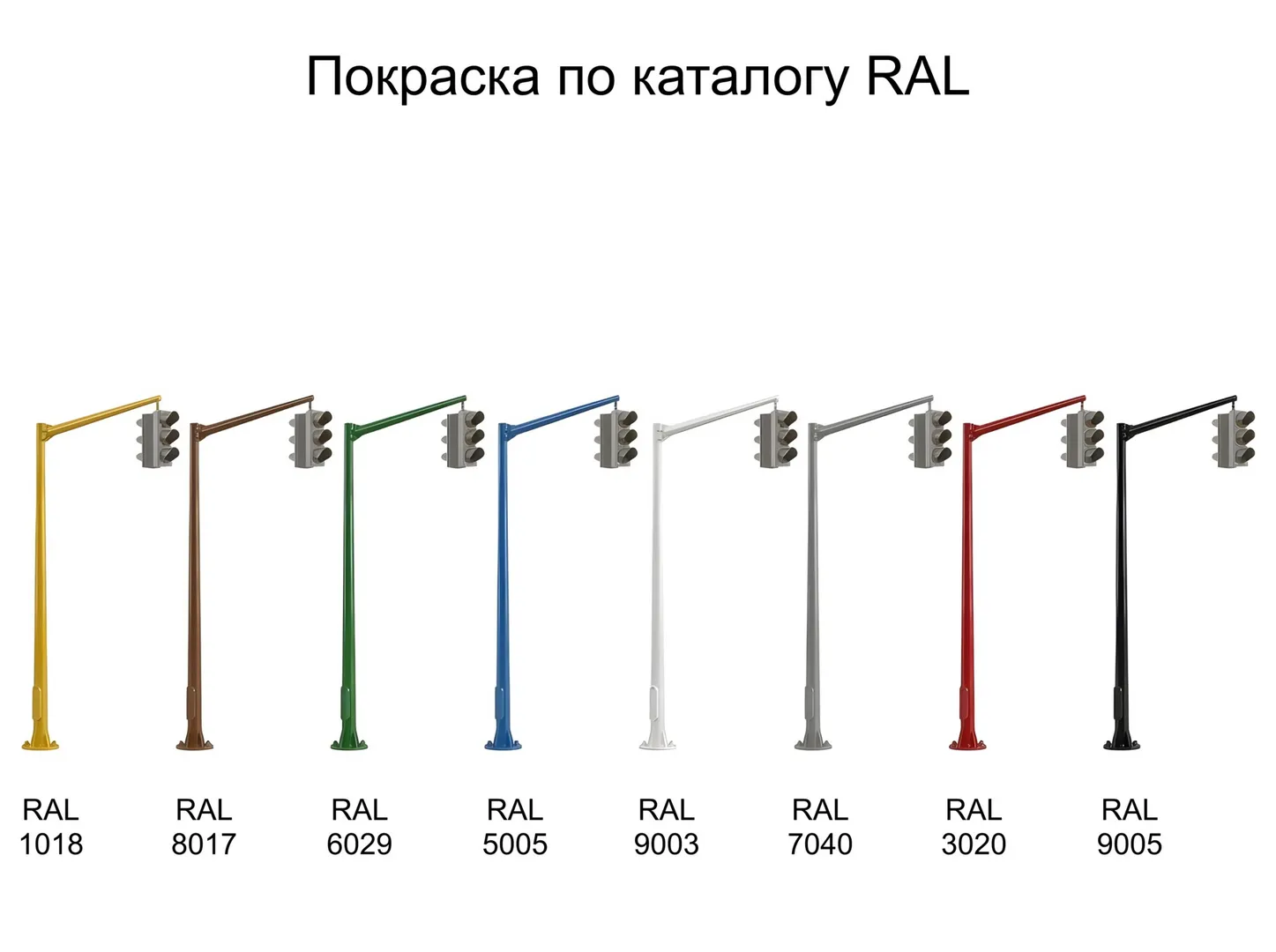

6. Несмотря на простой и утилитарный внешний вид, светофорные стойки можно органично вписать в любую городскую инфраструктуру. В варианте на фотографии поверхность ствола окрашена порошковой краской в черный цвет. Окрашивание необходимо заказывать у производителя при оформлении заявки.
