СС-7/5 Стойка светофорная высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СС-7/5 |
| Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
| Размер фланца: | 400 мм |
| Вес: | 260 кг |
| Высота: | 7 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

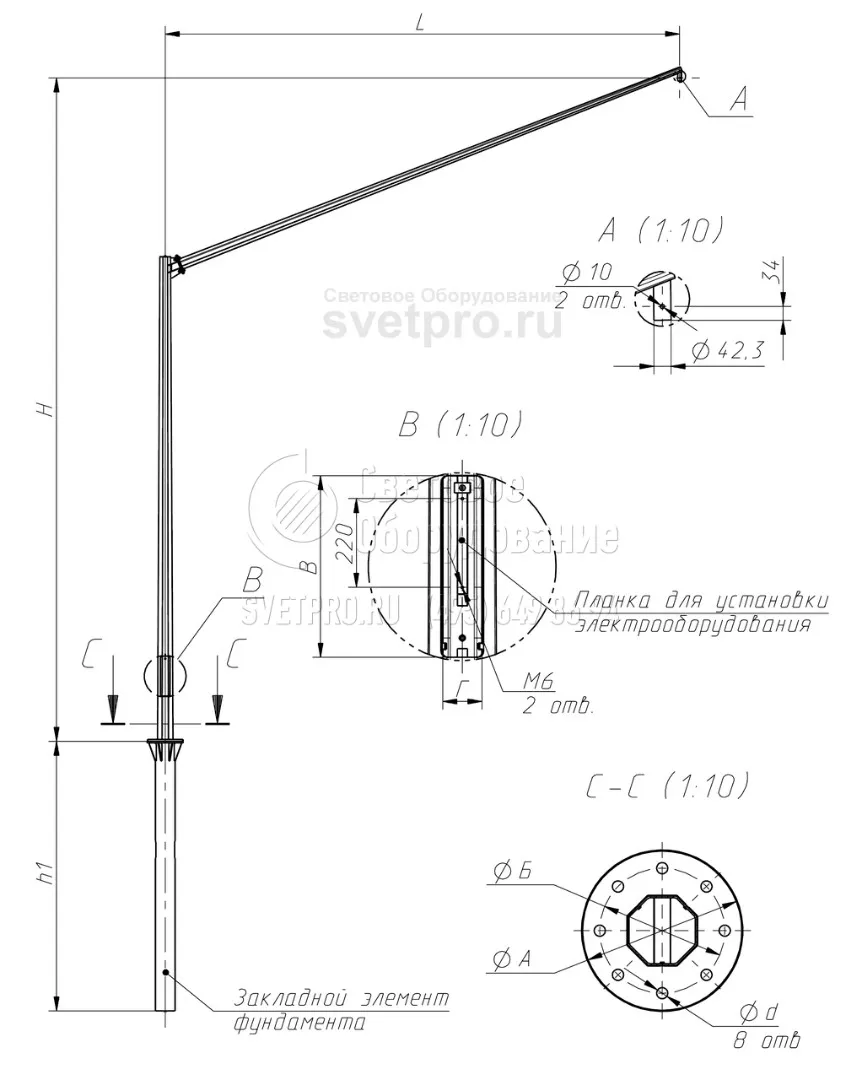

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СС-7,0/5,0-1**-ц | ЗФ-24/8/Д310-3,0-б | 260 | 7000 | 3000 | 5000 | М24 | 400 | 310 | 434 | 117 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ
Светофорные столбы СС-7/5 – опорные конструкции высотой 7 м, на которые устанавливаются светофоры. Изделия представлены трубами разного диаметра и длины, закрытыми в верхней части чугунным колпаком. Внизу столба размещается чугунный стакан, обеспечивающий опоре большую устойчивость и прочность.

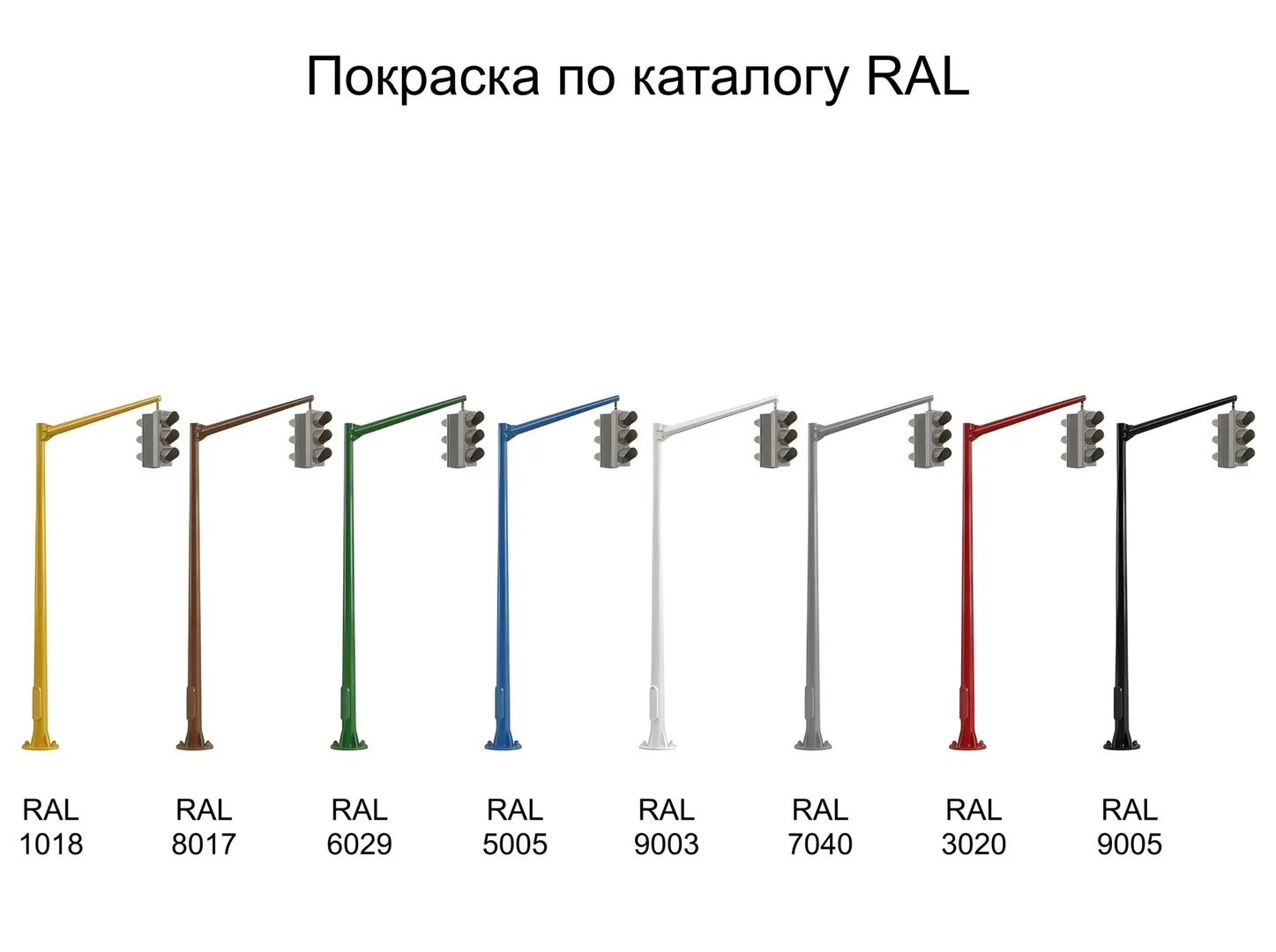

Для изготовления светофорной опоры используются стальные трубы, обрабатываемые горячим цинкованием для защиты от коррозии и внешнего негативного воздействия. При необходимости возможно дополнительное покрытие столба алюминиевой краской, улучшающей видимость конструкции при плохой погоде и в темноте.

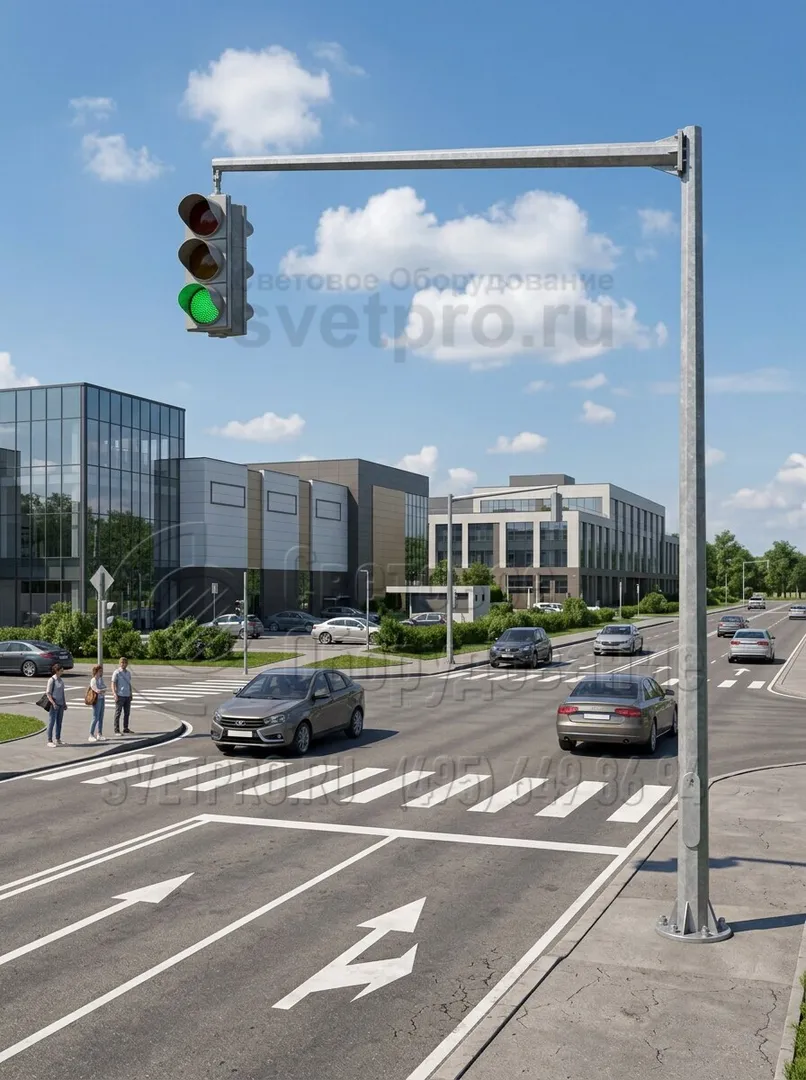

Светофорные опоры имеют прямое или Г-образное исполнение. Более сложная Г-образная конструкция предполагает наличие горизонтальной стрелы, позволяющей размещать светофор непосредственно над дорогой. Конструкция монтируется на основание из железобетона, рассчитываемое исходя из условий эксплуатации и особенностей грунта. Крепление опоры осуществляется с помощью стакана, фиксируемого болтами для большей прочности и устойчивости.
фото с объектов
|
|
Фотогалерея
-

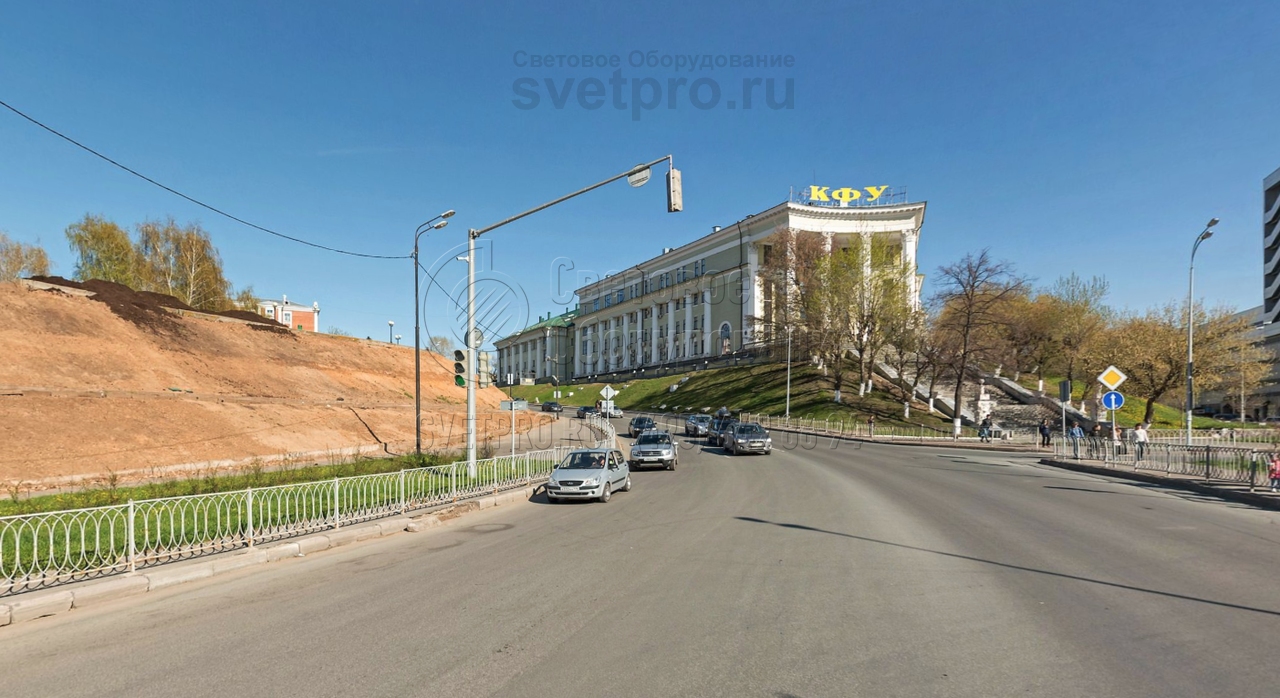

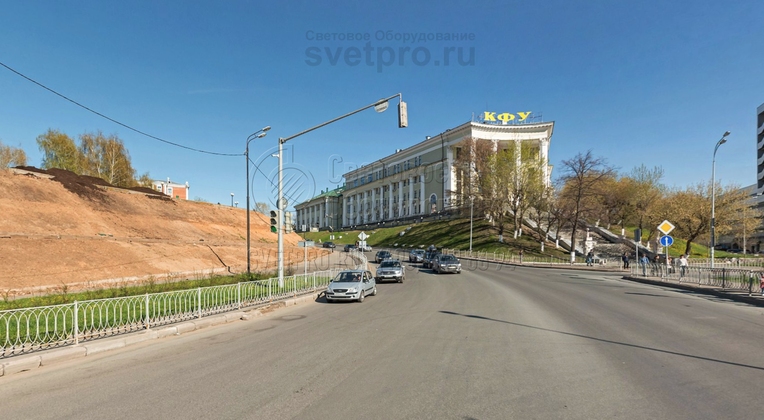

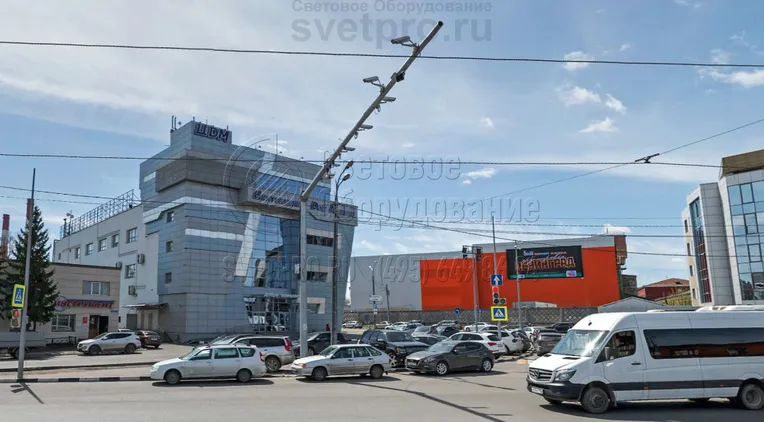

1. На фото представлена светофорная стойка, которая установлена на перекрестке и используется для фиксации дорожной ситуации с помощью камер. Все оборудование для видеосъемки установлено на наклонной консоли. Высокая несущая способность конструкции позволяет устанавливать тяжелые устройства.
-

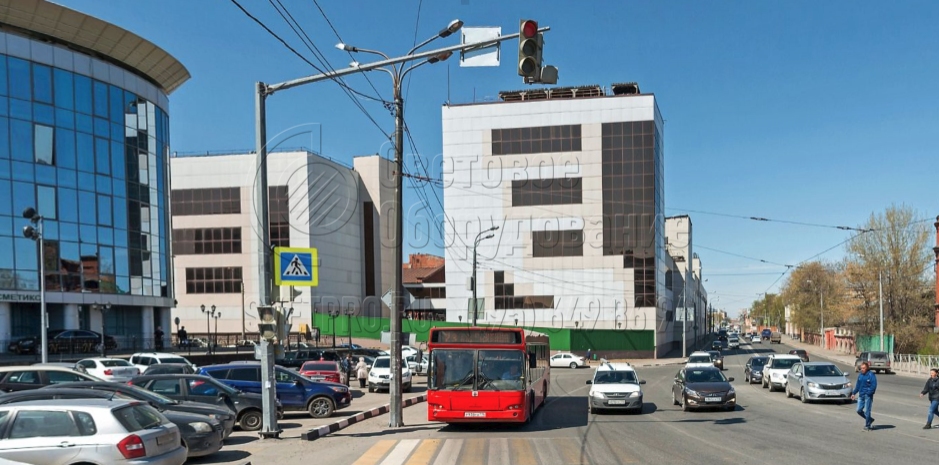

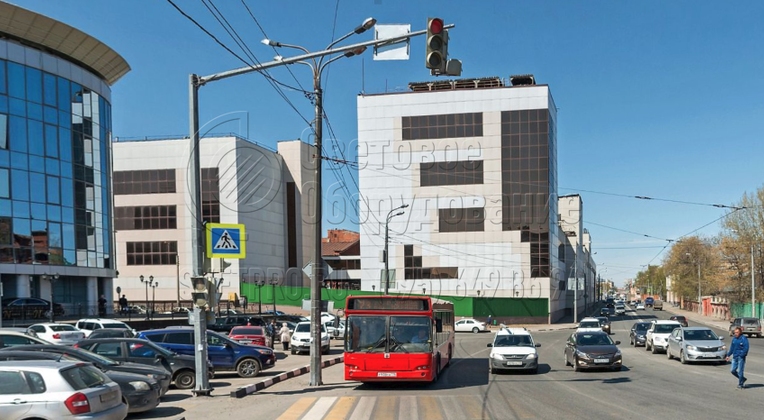

2. Вертикальная часть корпуса светофорной стойки имеет фланец на боковой части. Эта круглая деталь нужна для крепления консоли, которая имеет ответный элемент круглой формы с отверстиями. Сборка деталей производится на месте монтажа, чтобы упростить процесс транспортировки. -

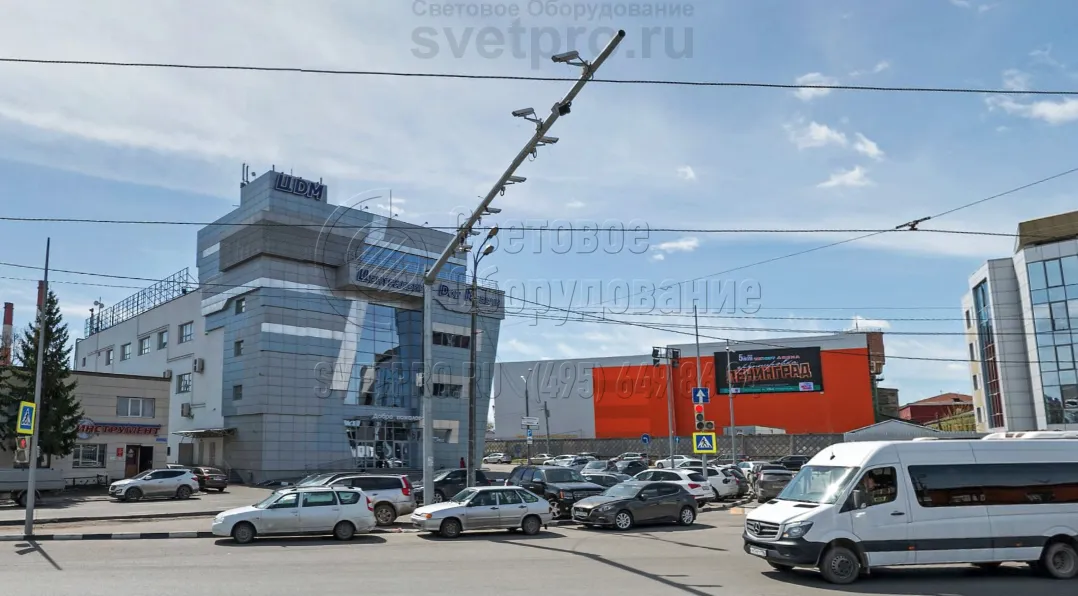

3. Силовая линия к светофорной опоре прокладывается под землей, чтобы избежать ее обрыва при дорожно-транспортном происшествии или по причине воздействия природных факторов. Для подключения силового кабеля к проводке используется ревизионное отверстие. В нем крепится клеммная колодка.
