Т-образный (серия 14) Кронштейн для прожекторных светильников
Цена*:
по запросу
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Кронштейны серии 14 «Т-образные» предназначены для установки прожекторов, освещающих больших открытые территории. Это могут быть стадионы, спортивные площадки, автостоянки, разгрузочные рампы, площади возле промышленных сооружений и общественных зданий. Конструкция Т-образного кронштейна представляет из себя поперечину из квадратного профиля определенной длины перпендикулярно приваренной к трубе, с помощью которой он устанавливается на опору. Кронштейны имеют защитный слой, нанесенный на их поверхность при помощи метода горячего цинкования. Он предохраняет кронштейны от вредного воздействия внешних факторов, обладает антикоррозийными свойствами и продлевает срок их эксплуатации до тридцати лет.
Кронштейны данного типа устанавливаются на конические и граненые опоры. Кронштейны крепятся на верхних частях опор при помощи шпилек. Вариант монтажа кронштейнов указан отдельно для каждой опоры в ее описании.
Стандартные типы кронштейнов приспособлены для установки от одного до восьми прожекторов. Максимальная высота конструкций достигает 1,5 метра, а размах поперечины – до 2 метров в зависимости от кол-ва и размеров устанавливаемых прожекторов.
Типы применяемых опор
Кронштейны данной серии могут устанавливаться на опоры всех типов, обязательно учитывается ветровая нагрузка.
Способ установки
Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.
Преимущества
- Оригинальный дизайн кронштейна позволяет гармонично дополнить архитектурную композицию.
- Различные типы крепления позволяют установить кронштейн на любую опору.
- В качестве материала используется высококачественный трубный прокат ведущих российских производителей по ГОСТ 10704–91. Материал выбирается в зависимости от климатического района эксплуатации.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
- Кронштейн может быть обработан декоративным лакокрасочным покрытием или эмалью (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Материал: | Трубный прокат |
| Артикул производителя: | Т-образный (серия 14) |
| Установка: | На верхний торец опоры |
Таблица кодов заказа
Кронштейны серии 14 на один прожектор
| Наименование кронштейна | Масса, кг (не более) | Базовый прожектор | Масса, кг (не более) |
|---|---|---|---|
| 14.П1(ЖСУ22)-0,2-0-Ф2-ц | 4,2 | Юпитер модификаций 004 и 005 | 4,5 |
| 14.П1-0,2-0-Ф4-ц | 6,4 | Прометей | 6,1 |
| 14.П1-0,2-0-Ф2-ц | 5,0 | ЖО/РО/ГО/ИО04 кроме модификаций 002, 004 и Кососвет | 7,2 |
Кронштейны серии 14 на два прожектора
| Наименование кронштейна | Масса, кг (не более) | Марка прожектора |
|---|---|---|
| 14.П2(ГО29)-0,2-0,3-Ф4-ц | 12,0 | Прометей |
| 14.П2-0,2-0,35-О2-ц | 16,0 | Прометей |
| 14.П2(Эверест 80-160)-0,2-0,35-Ф2-ц | 12,5 | Эверест LED-80...160 |
| 14.П2(ГО42)-0,2-0,6-Ф4-ц | 25,4 | Квант (блоки ПРА на кронштейне) |
| 14.П2(ЖСУ22)-0,2-0,3-Ф4-ц | 17,5 | Юпитер модификаций 004 и 005 |
Кронштейны серии 14 на три прожектора
| Наименование кронштейна | Масса, кг (не более) | Марка прожектора |
|---|---|---|
| 14.П3(ГО04)-0,2-0,35-Ф3-ц | 15,5 | ГО04-70-004 и ГО04-150-004 |
| 14.П3-0,2-0,5-Ф4-ц | 14,0 | Прометей |
| 14.П3-0,2-0,5-Ф3-ц | 12,3 | ЖО/РО/ГО/ИО04 кроме модификаций 002, 004 и Кососвет |
| 14.П3-0,2-0,4-Ф3-ц | 12,0 | ГО04 Кососвет |
Кронштейны серии 14 на четыре прожектора
| Наименование кронштейна | Масса, кг (не более) | Марка прожектора |
|---|---|---|
| 14.П4(Эверест 200-400)-0,2-1,3-Ф6-ц | 34,5 | Эверест LED-200...400 |
| 14.П4(ГО29)-0,2-0,95-Ф3-ц | 21,0 | Прометей |
| 14.П4(ГО04)-0,2-0,75-Ф2-ц | 14,0 | ЖО/РО/ГО/ИО04 кроме модификаций 002, 004 и Кососвет |
Кронштейны серии 14 на пять прожекторов
| Наименование кронштейна | Масса, кг (не более) | Марка прожектора |
|---|---|---|
| 14.П5(Эверест 200-400)-0,5-1,6-Ф6-ц | 42,0 | Эверест LED-200...400 |
| 14.П5(ИО04)-0,2-0,4-Ф1-ц | 11,0 | ИО-04-500-002 |
| 14.П5-0,2-0,55-Ф3-ц | 14,5 | ЖО/РО/ГО/ИО04 кроме модификаций 002, 004 и Кососвет |
| 14.П5-0,2-0,55-Ф3-ц | 16,7 | Прометей |
Кронштейны серии 14 на восемь прожекторов
| Наименование кронштейна | Масса, кг (не более) | Марка прожектора |
|---|---|---|
| 14.П8(ГО04)-0,2-0,95-Ф6-ц | 28,0 | ЖО/РО/ГО/ИО04 кроме модификаций 002, 004 и Кососвет |
| 14.П8-0,2-0,95-Ф5-ц | 33,6 | Форум (ПРА внизу у основания опоры) |
| 14.П8-0,2-0,95-Ф5-ц | 28,0 | Прометей |

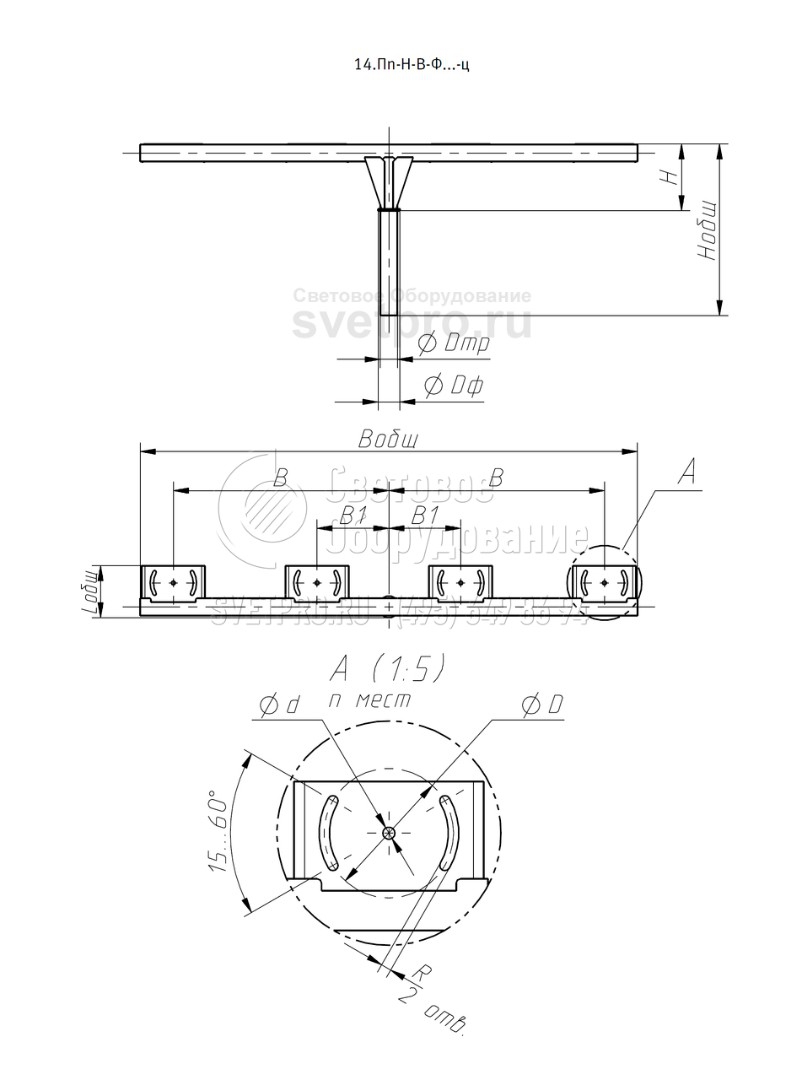

n - количество прожекторов;
H - высота кронштейна;
B - вылет кронштейна;
Hобщ, Bобщ, Lобщ - габаритные размеры кронштейна;
Dтр, Dф - характеристики установочных мест кронштейнов с фланцами;
D, d, R - присоединительные размеры для установки лиры прожектора.
Типы прожекторных кронштейнов
| на один прожектор | на два прожектора | на три прожектора |
|
|
|
| на четыре прожектора | на пять прожекторов | на восемь прожекторов |
|
|
|

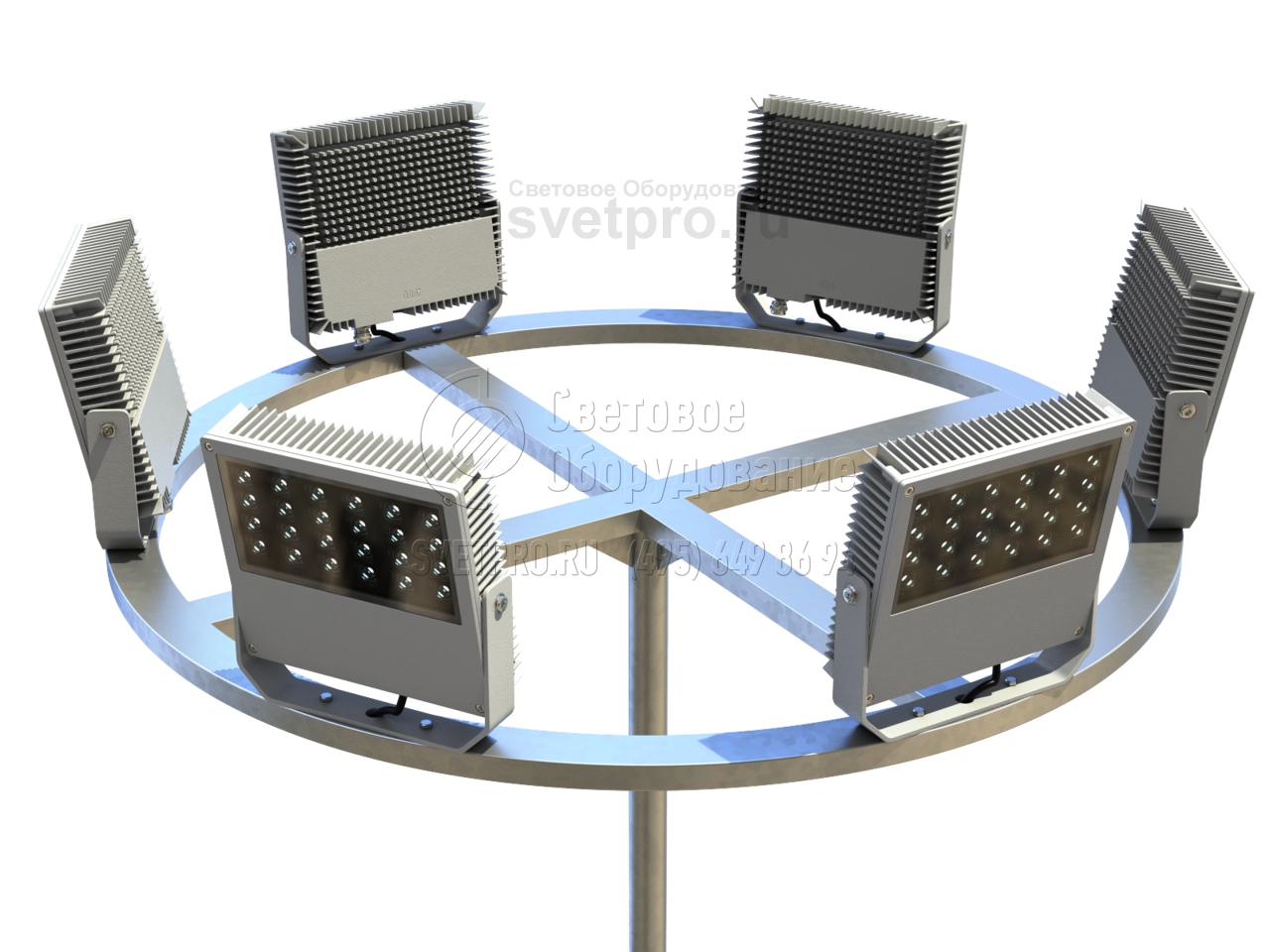

| поперечина Т | поперечина Н | поперечина V |
|
|
|
| поперечина Х | корона круг | корона ромб |
|
|
|
Кронштейны серии 14 изготавливаются индивидуально под конкретную марку прожектора, поэтому при
заказе необходимо указывать следующую информацию:
- ветровой и климатический районы эксплуатации;
- опору, на которую устанавливается кронштейн;
- количество и марку прожекторов, их массу, габаритные и присоединительные размеры;
- если блоки ПРА не встроенные, то их расположение (наверху на кронштейне или внизу у основания опоры), марку, массу, габаритные и присоединительные размеры;
- высота кронштейна (по умолчанию 0,2 м);
- вылет кронштейна подбирается при разработке, исходя из количества, размеров и расположения прожекторов.
как выбрать опору?
Фото с объектов
Фотогалерея
-

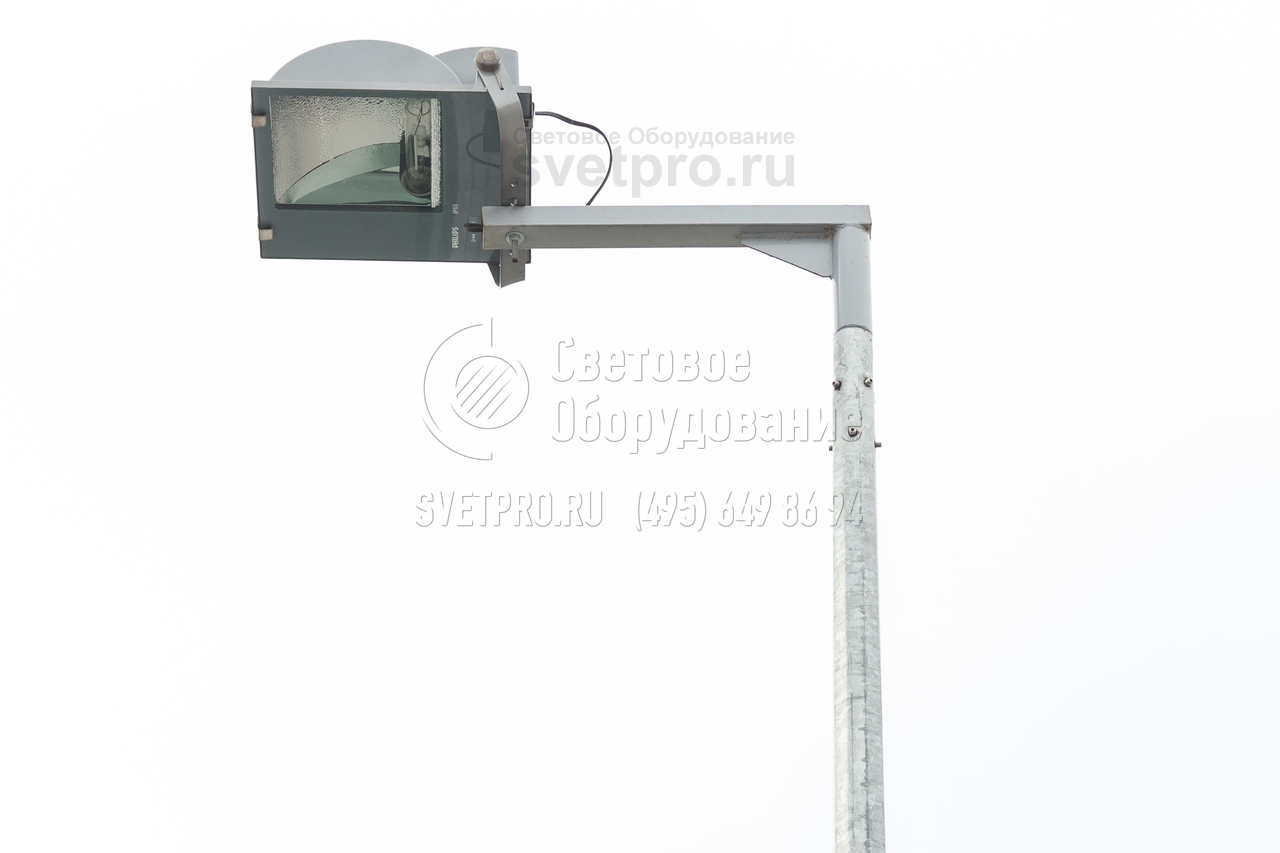

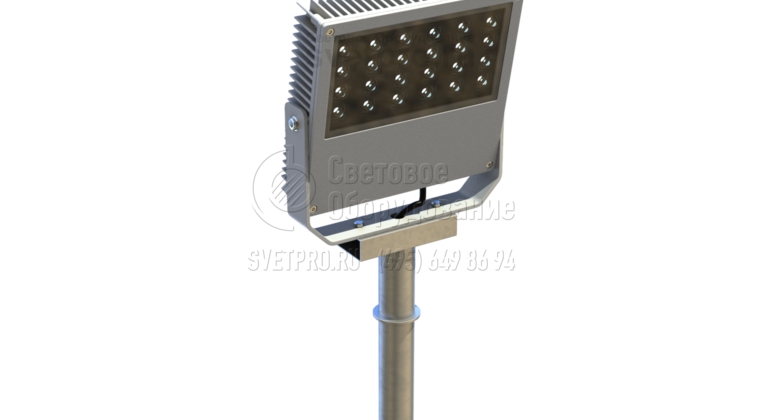

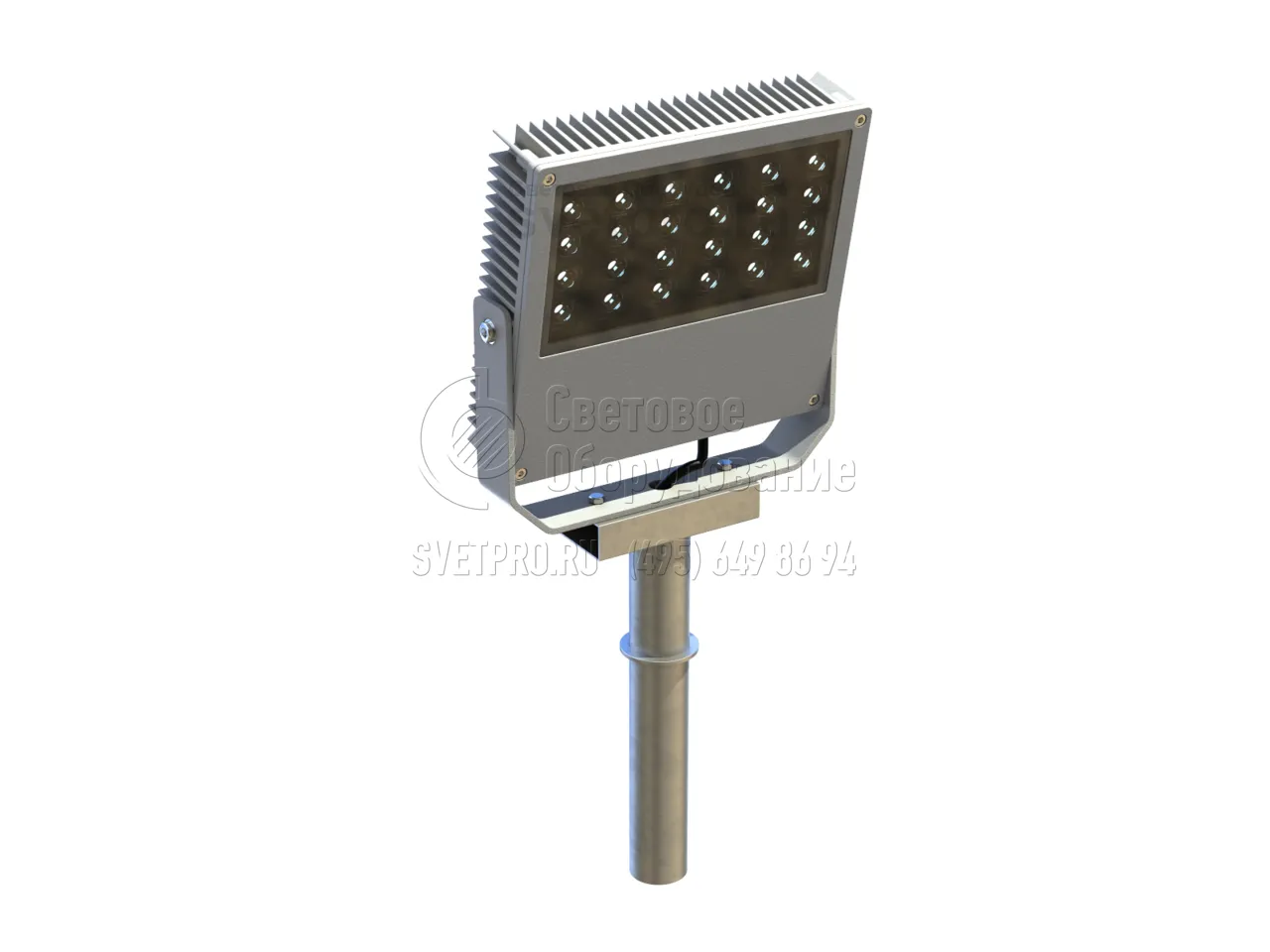

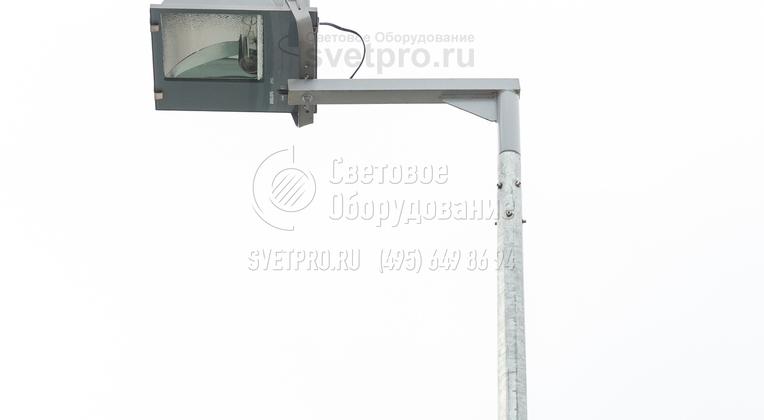

1. Т-образный кронштейн используется для того, чтобы установить прожектор с направленным световым лучом на стандартной конструкции с оголовком. На представленном изображении хорошо видно, что прожектор имеет собственную монтажную скобу для придания ему нужного положения.
-

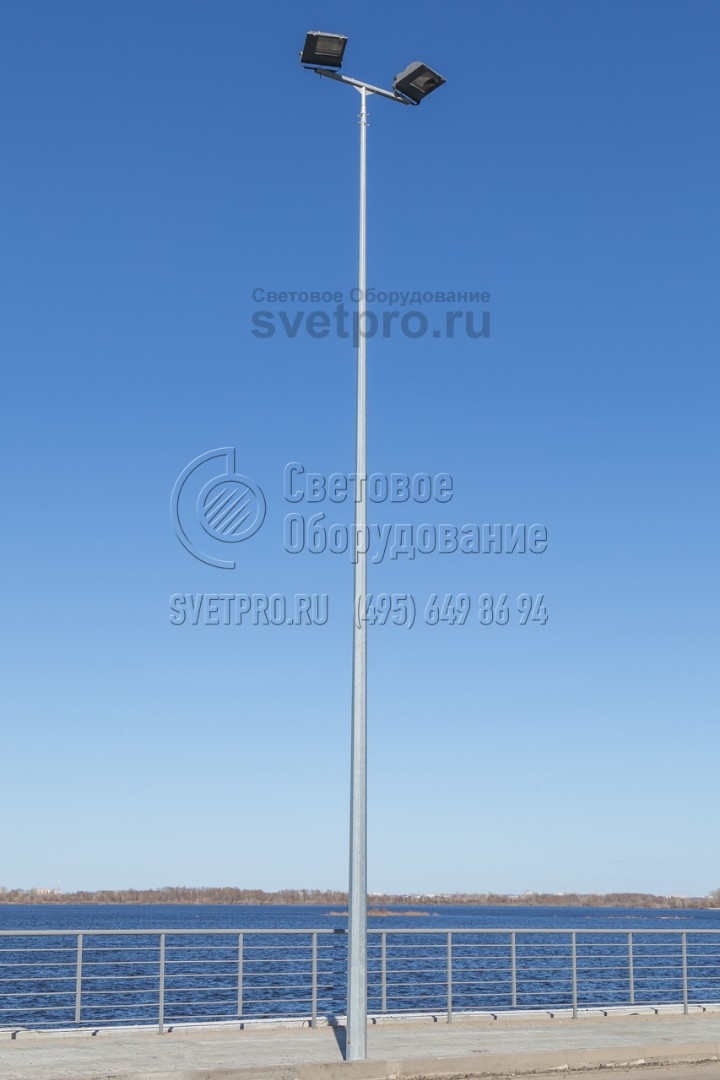

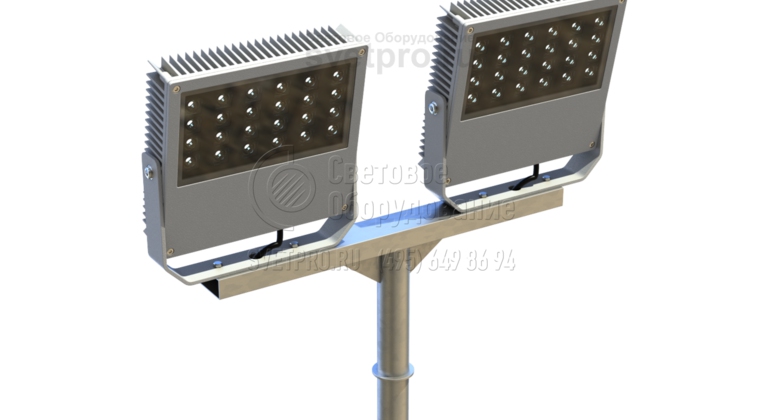

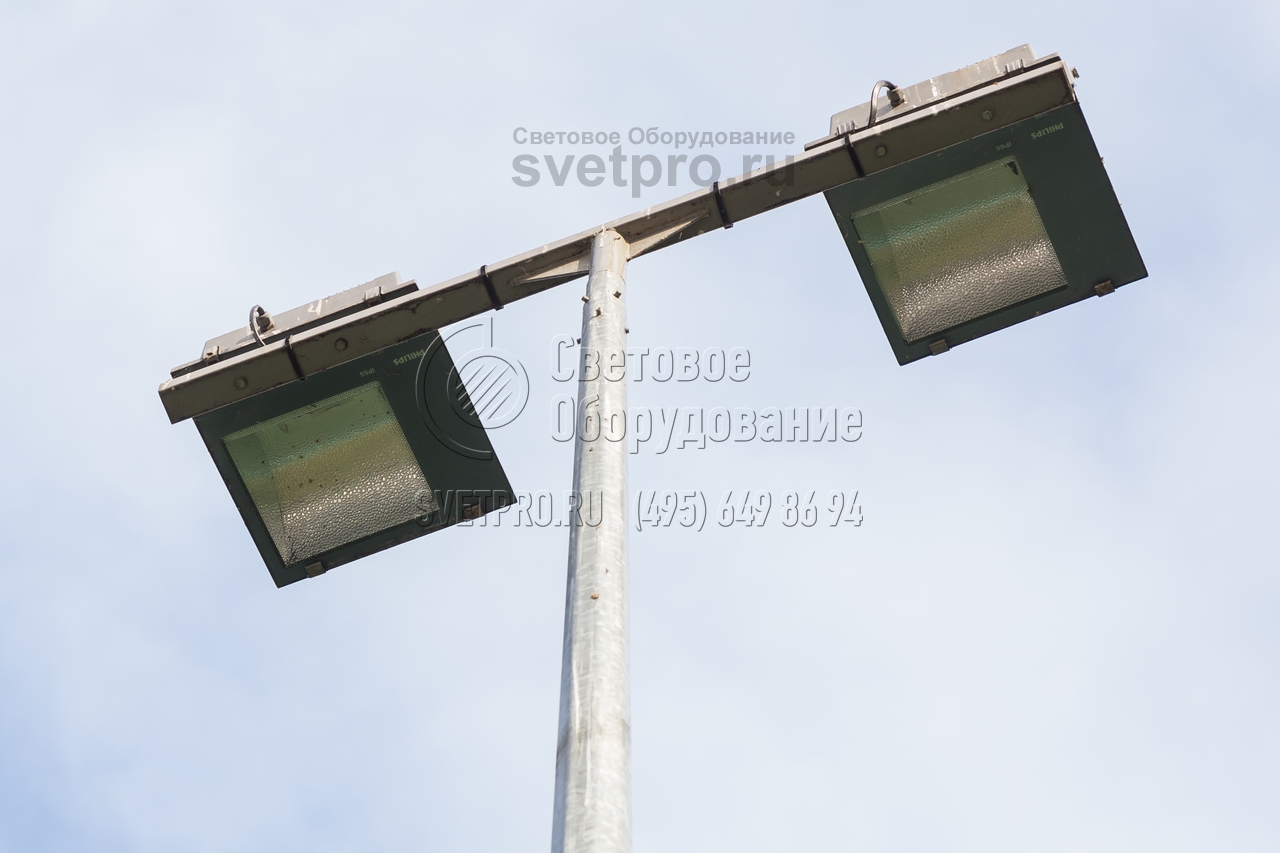

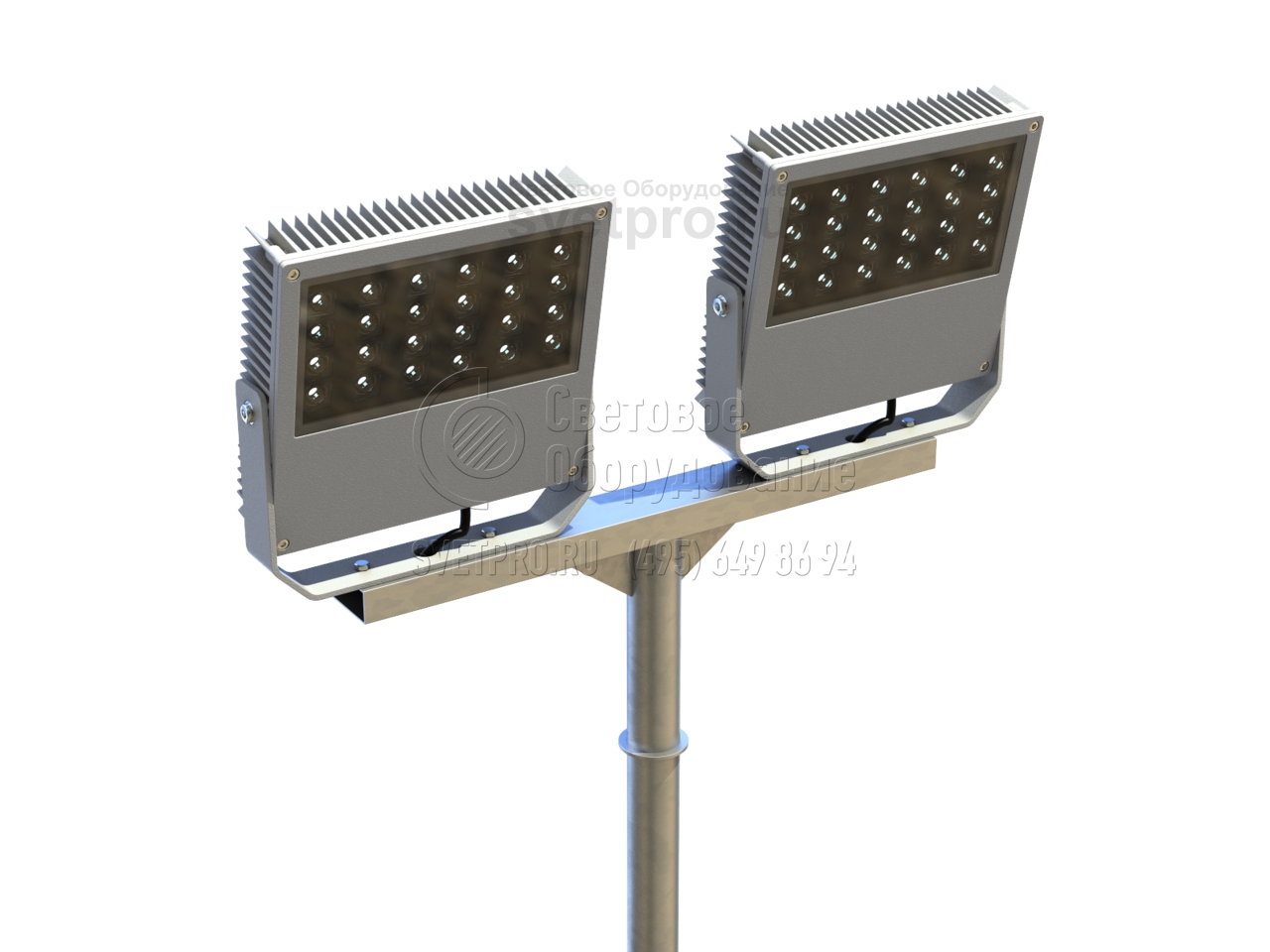

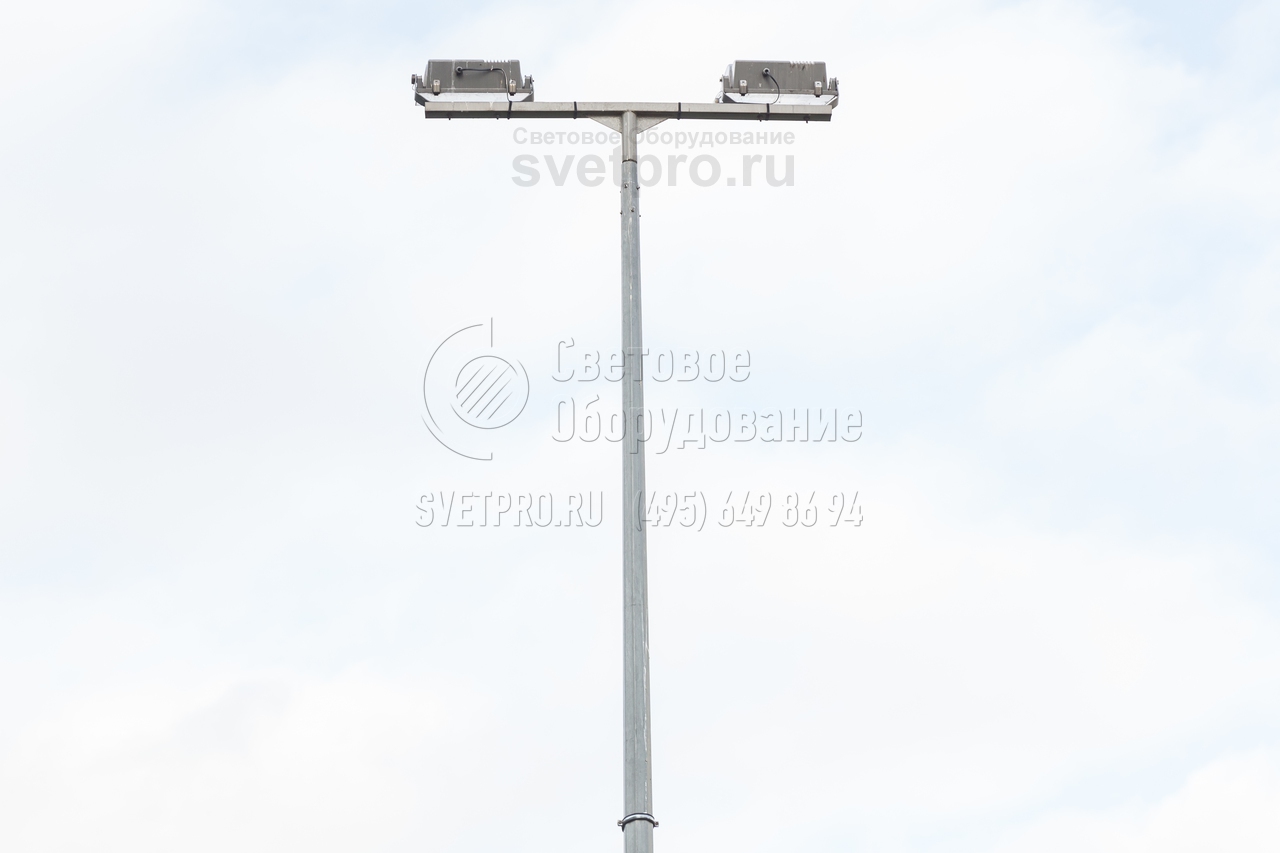

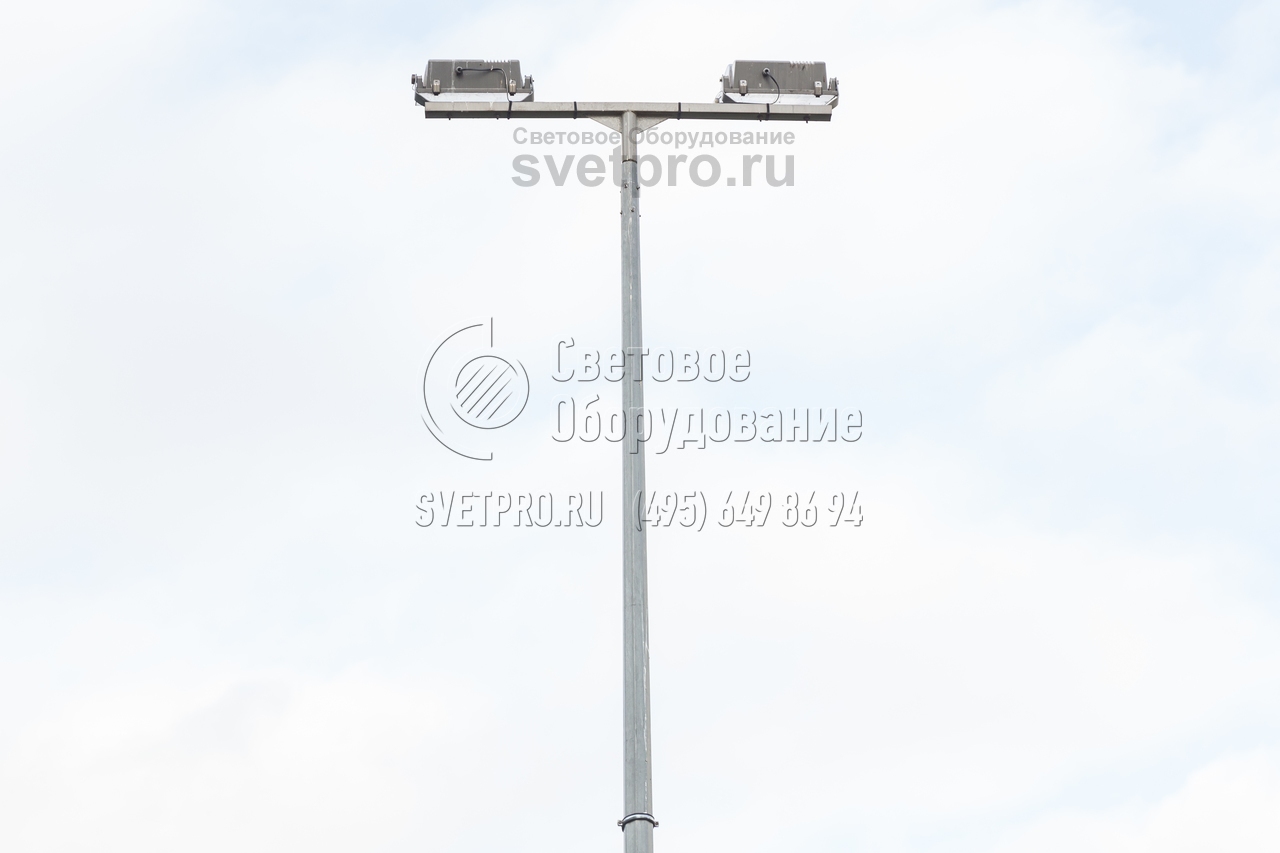

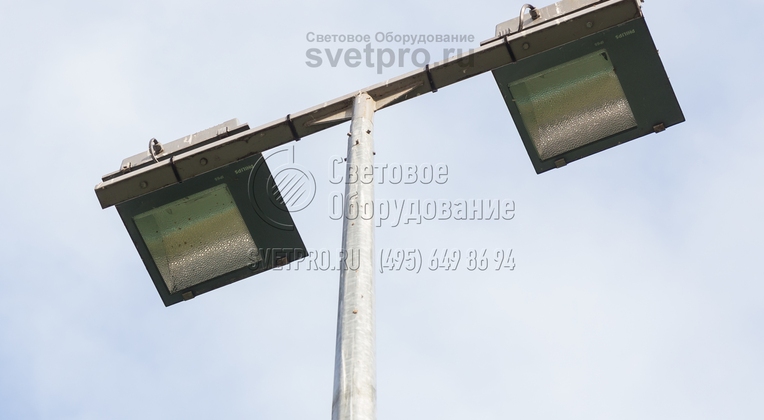

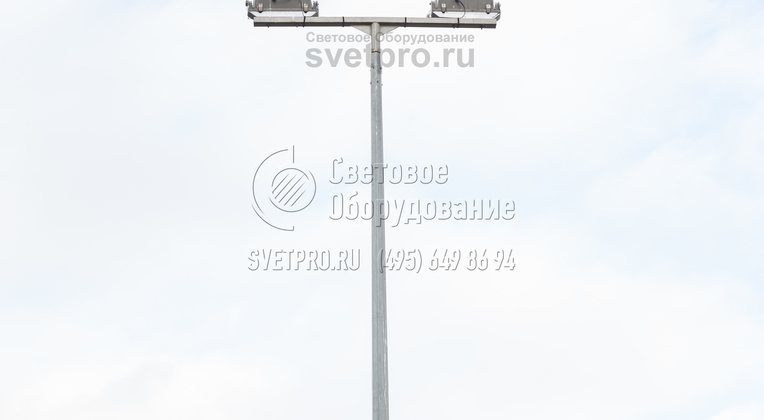

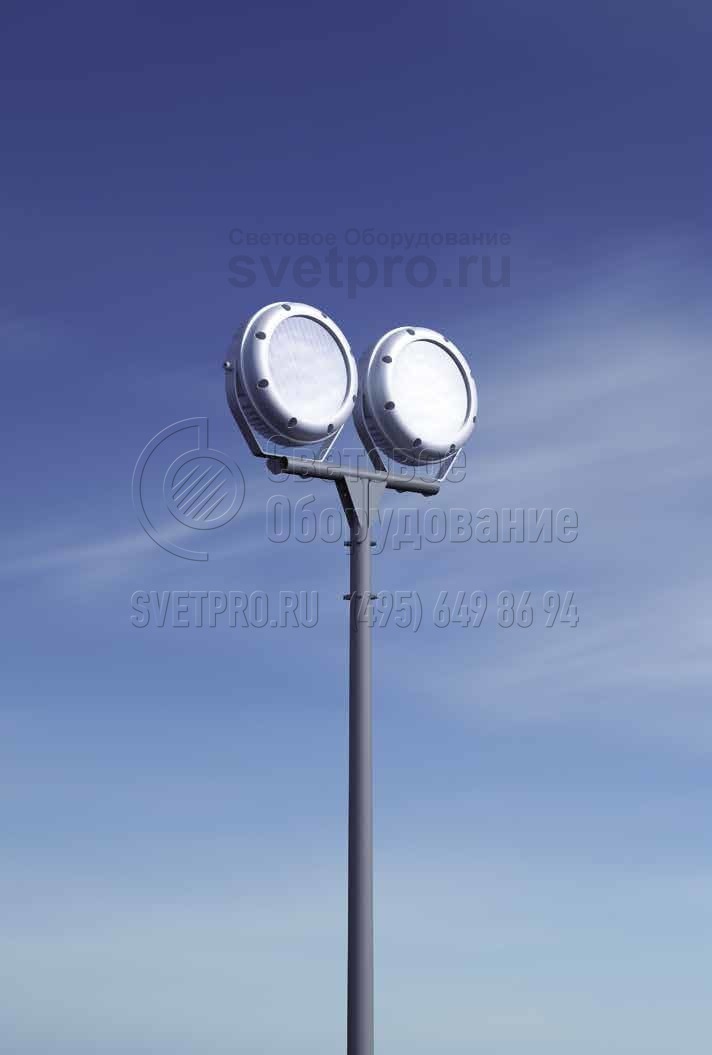

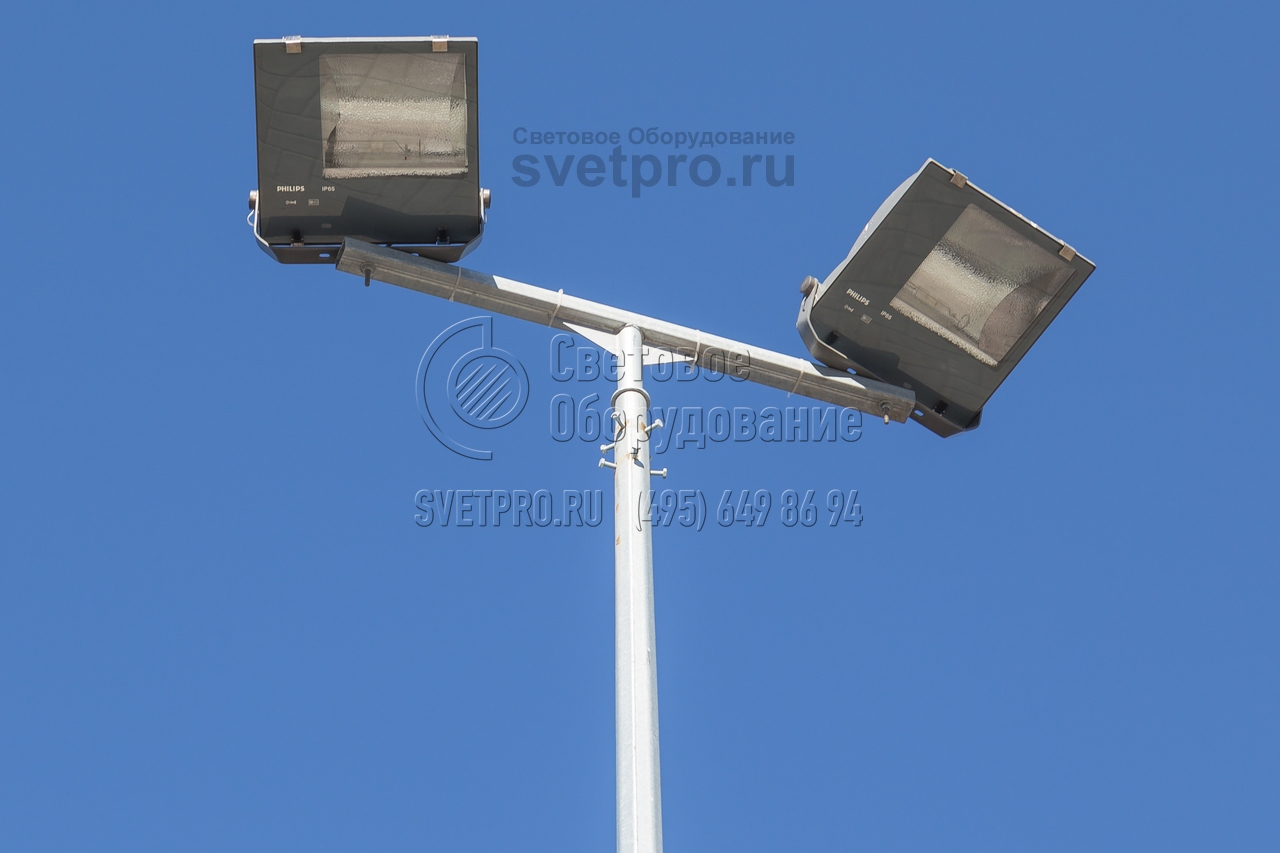

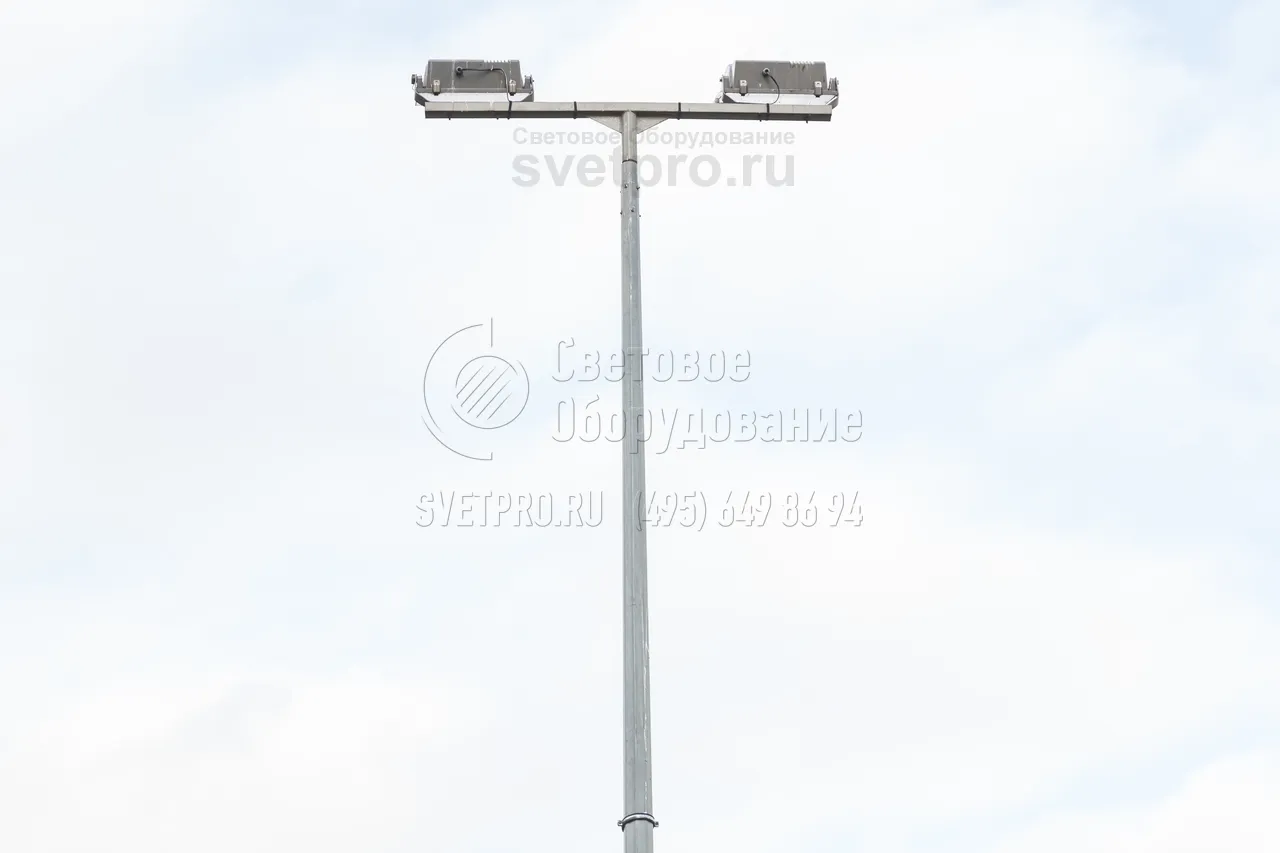

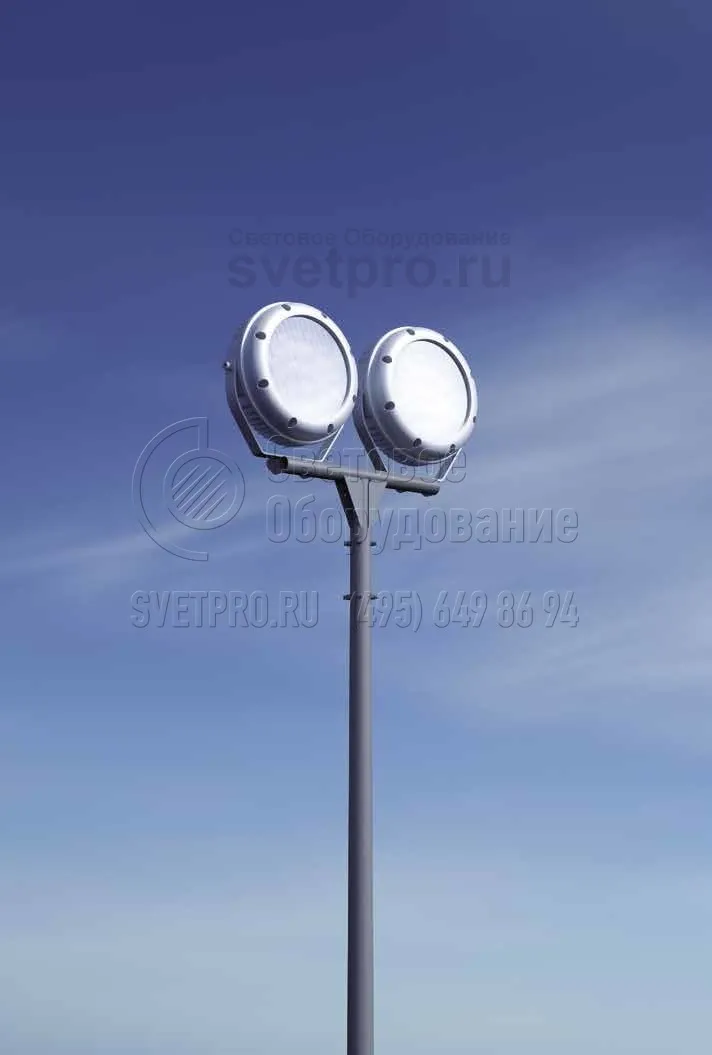

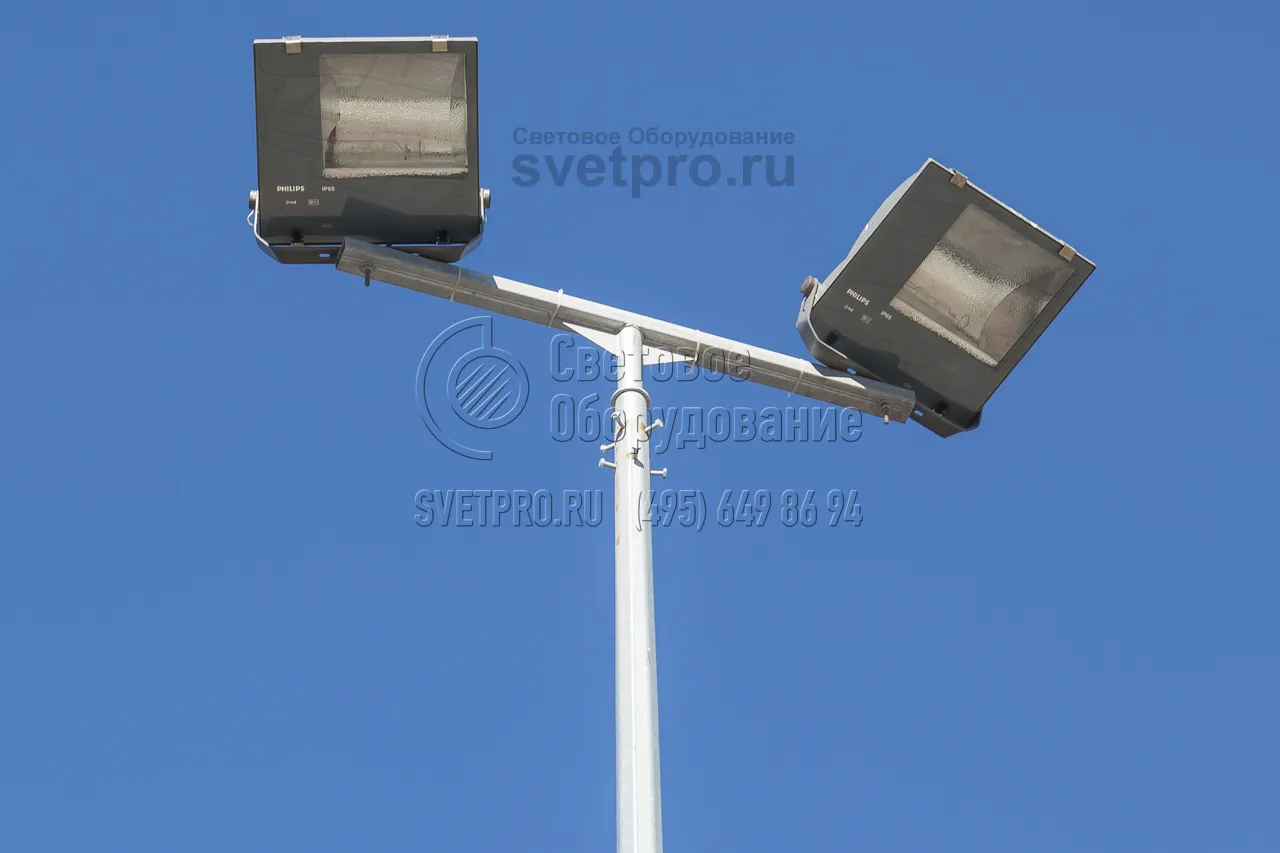

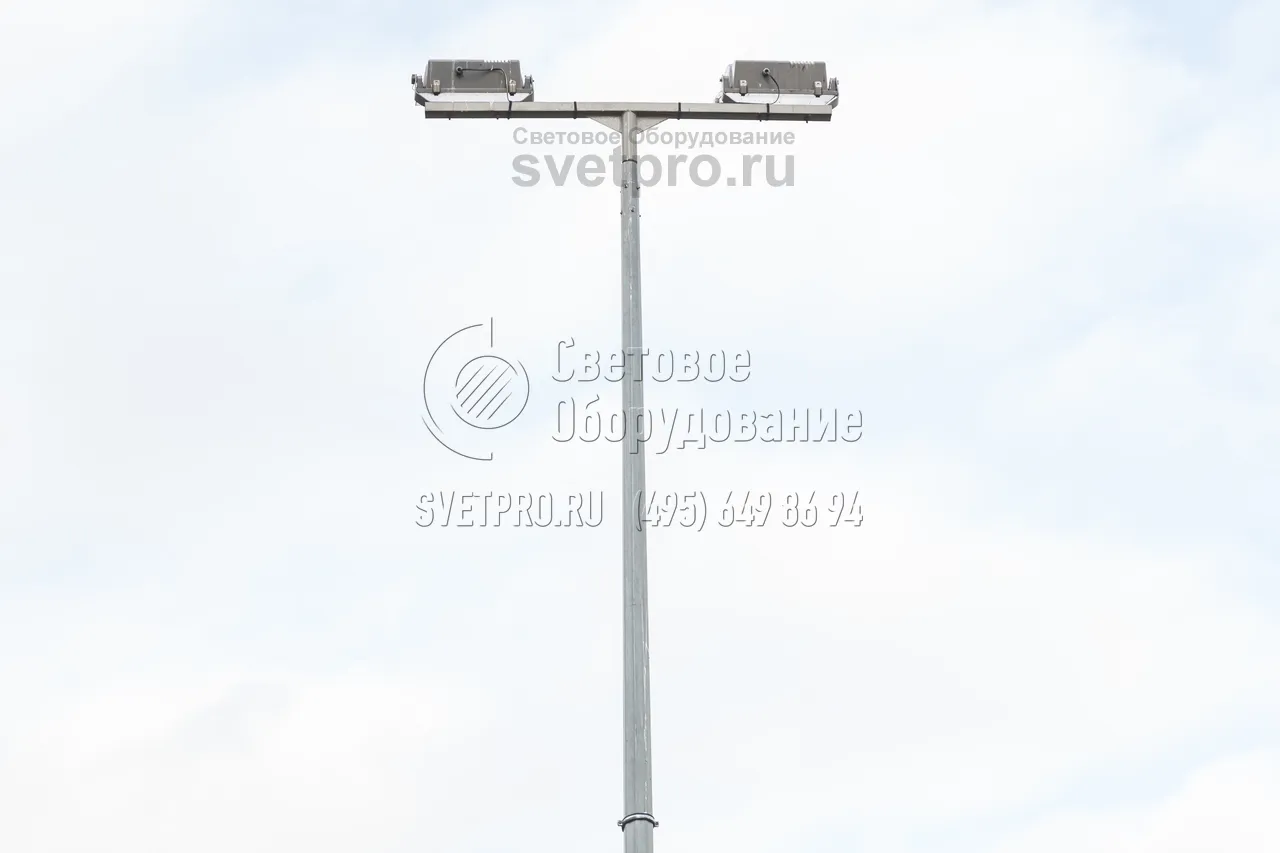

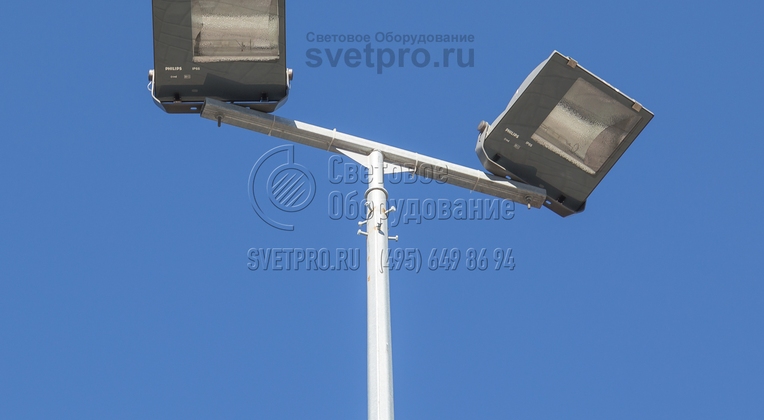

2. Если необходимо установить два световых прибора, горизонтальная часть Т-образного кронштейна делается более длинной. Каждый из прожекторов имеет собственную монтажную скобу, поэтому световые лучи можно направлять в разные точки освещаемой площадки. Все провода для питания проложены внутри. -

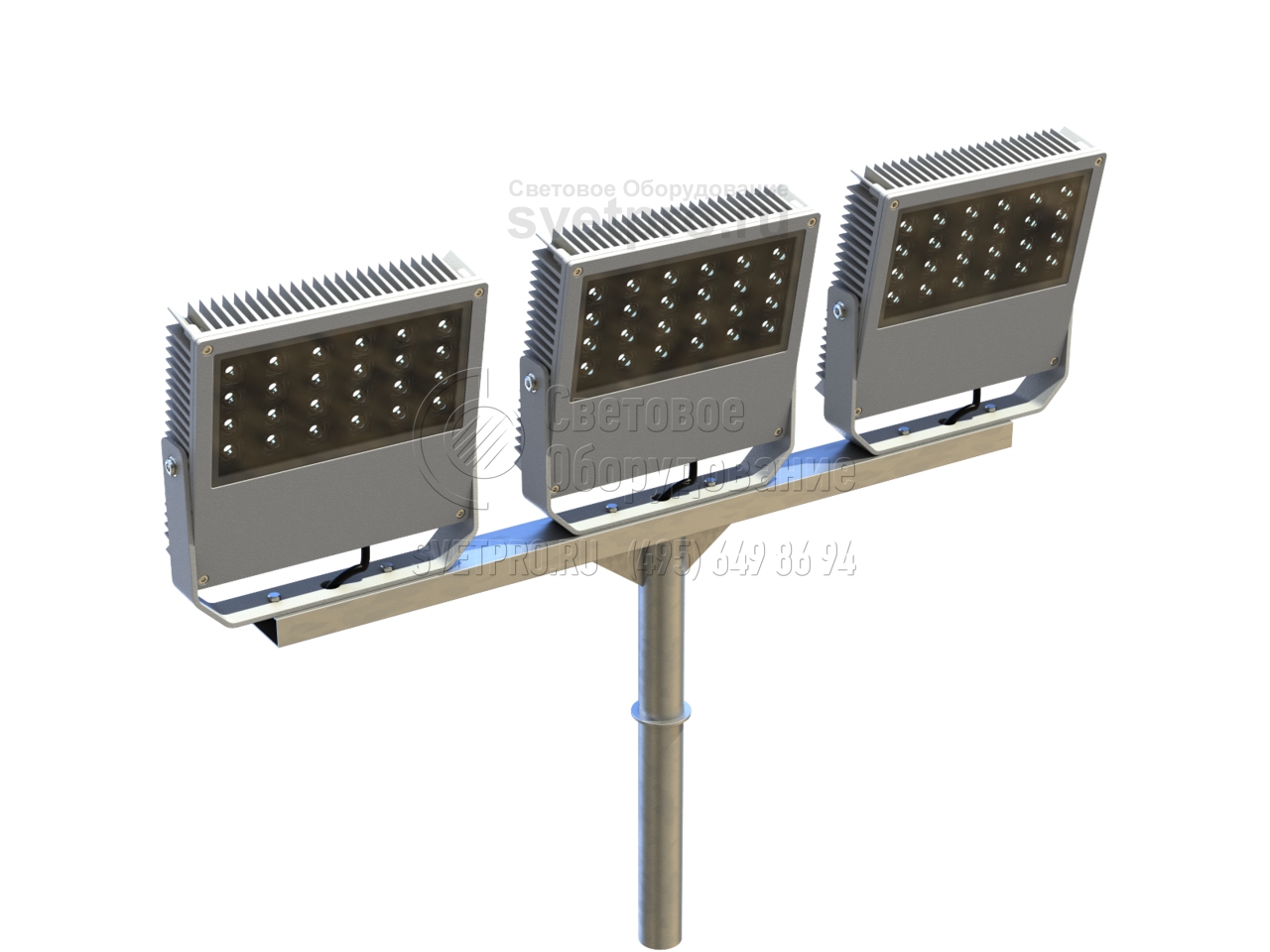

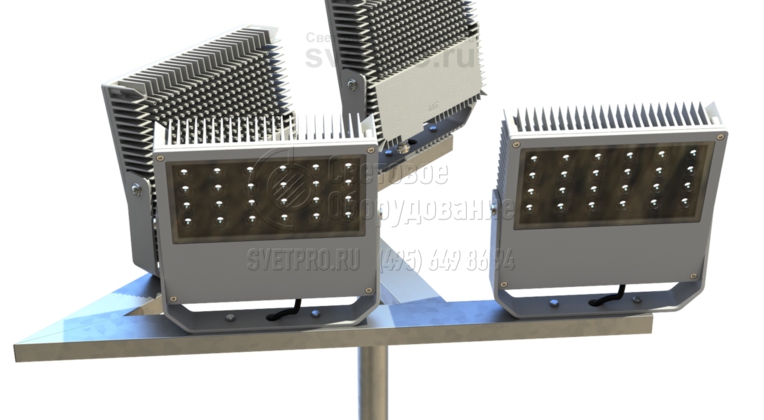

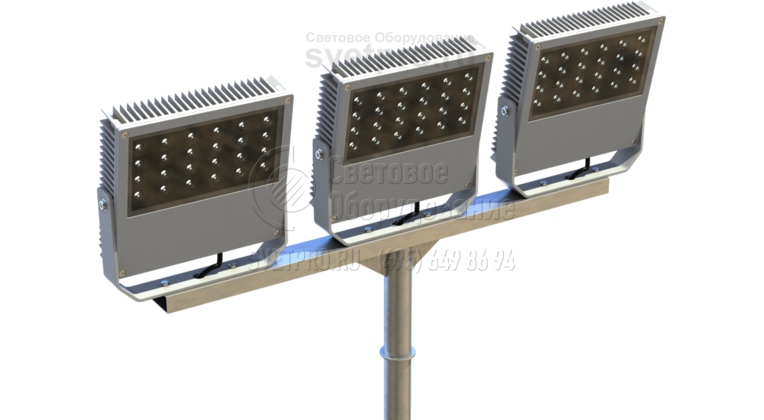

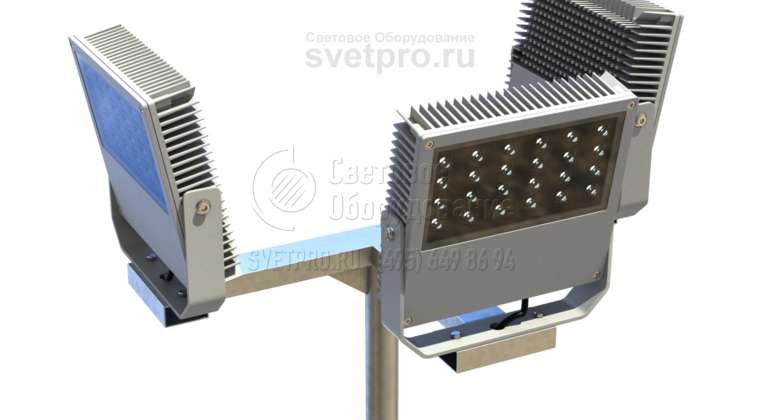

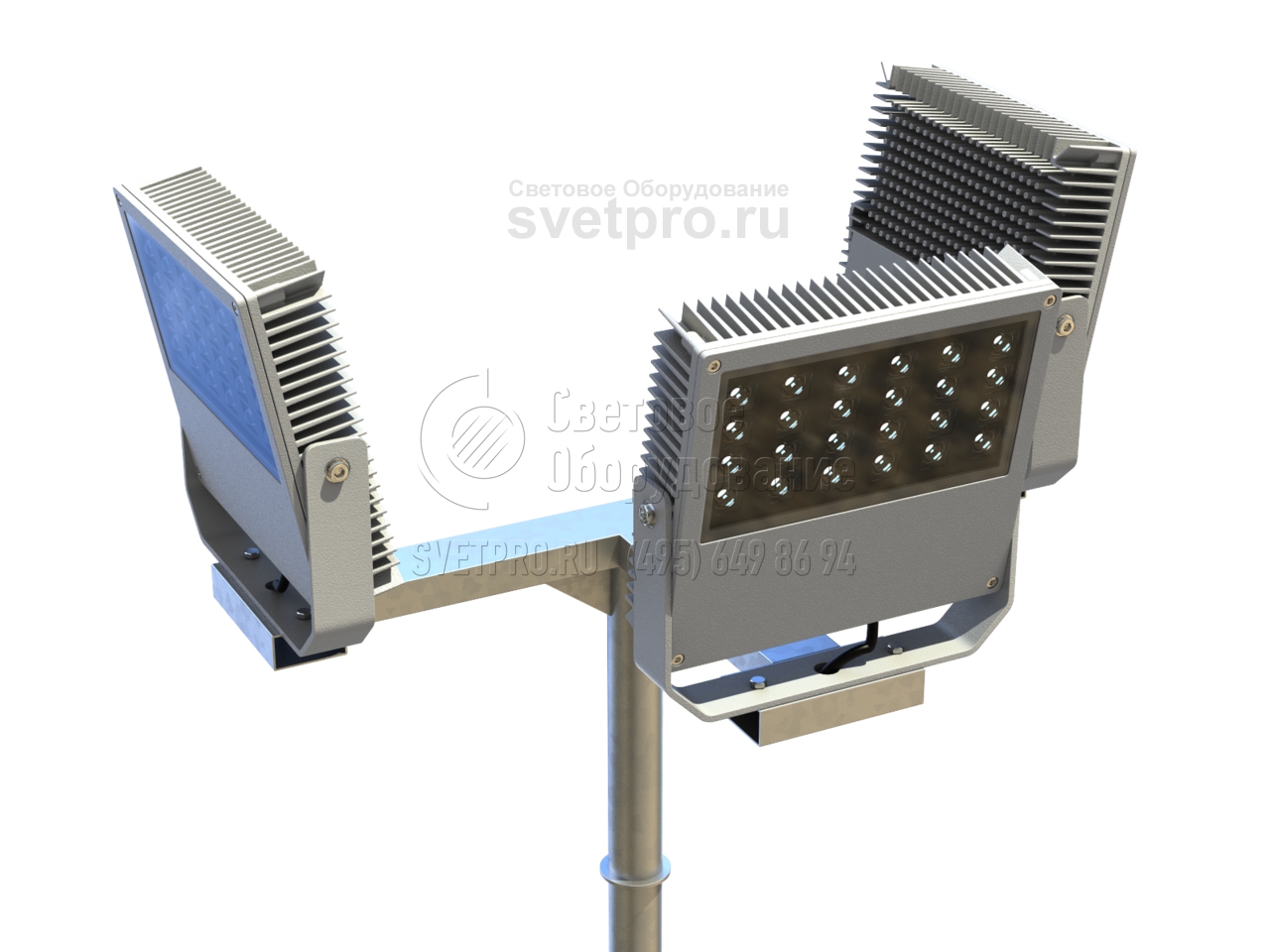

3. На изображении представлен пример использования Т-образного кронштейна для установки 3 прожекторов. В нижней части конструкции имеется хвостовая часть, ограниченная шайбой. Она нужна для того, чтобы установить кронштейн в оголовок опоры. Шайба защищает опору от попадания внутрь воды и пыли. -

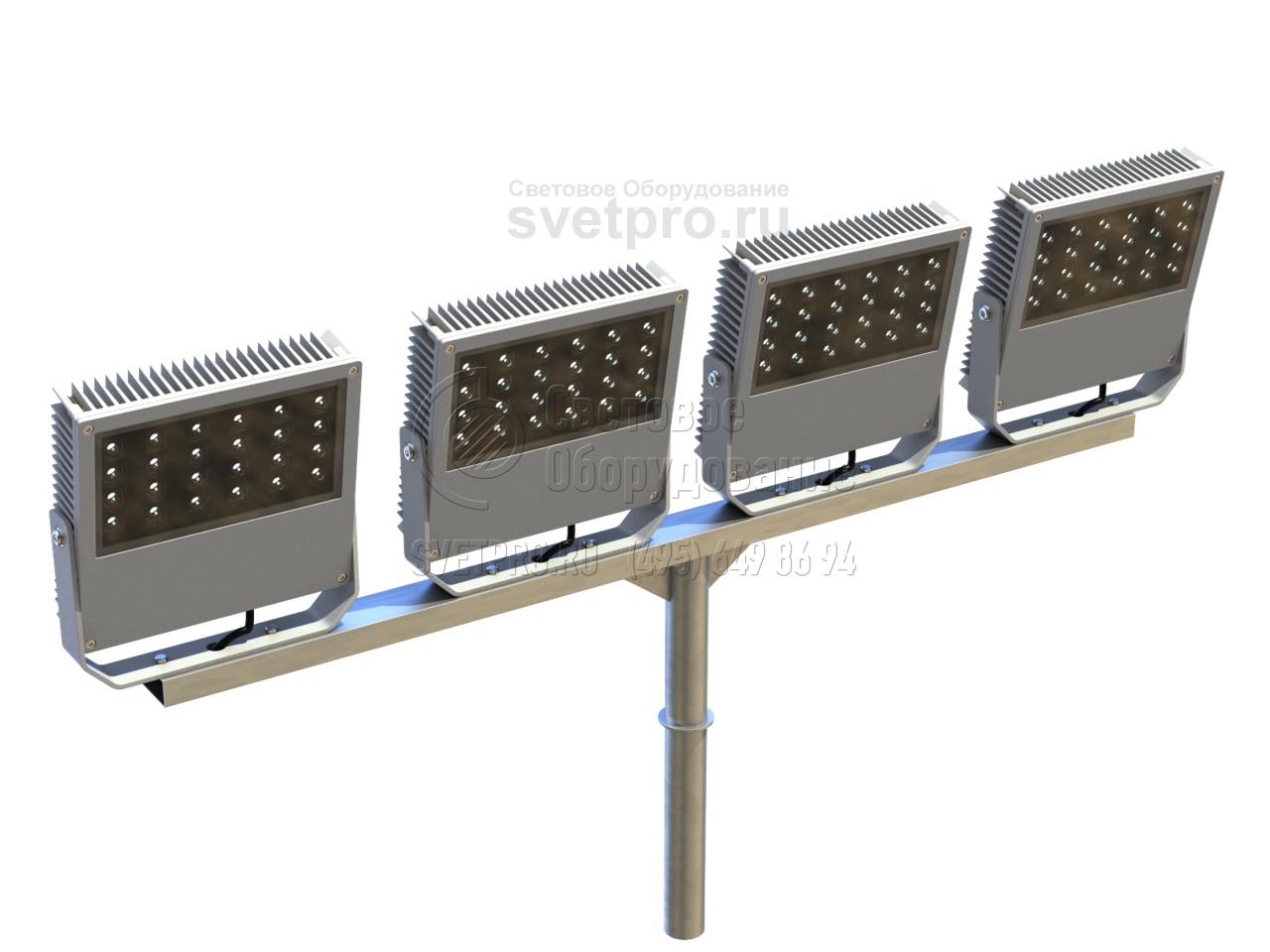

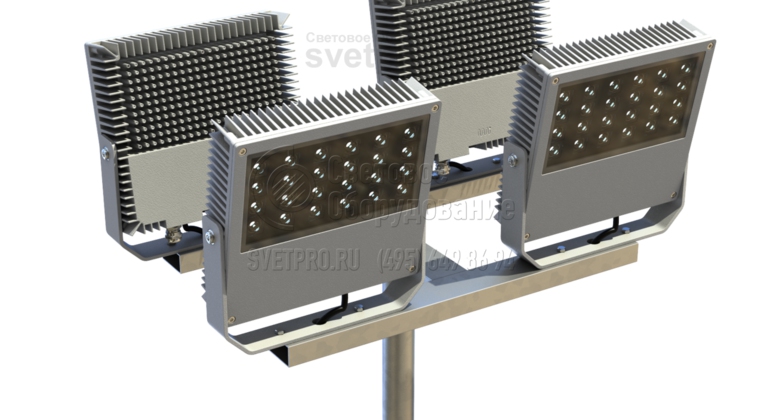

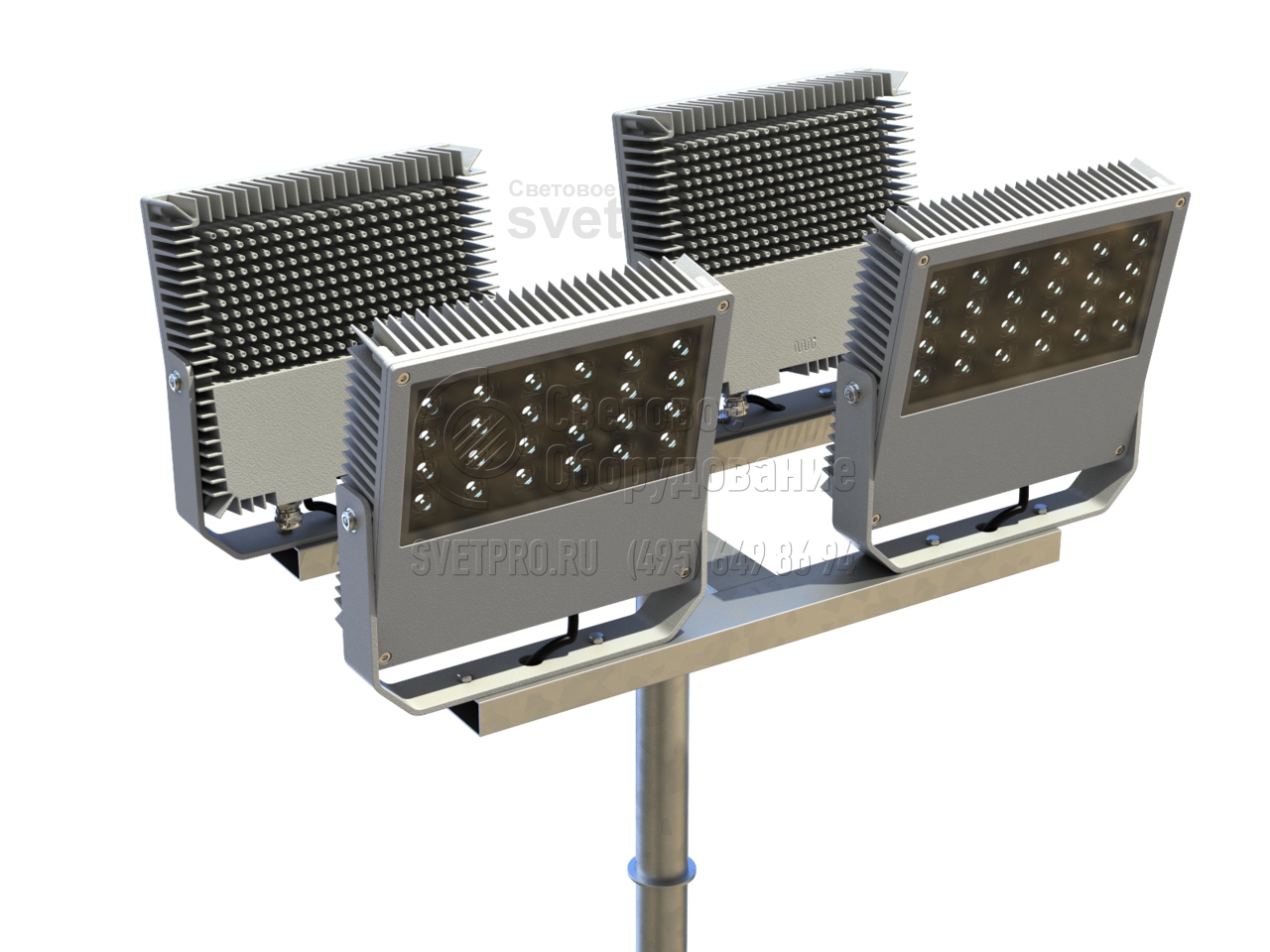

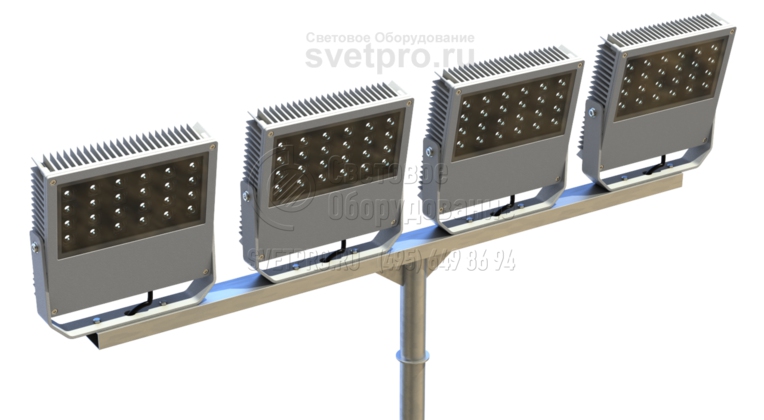

4. Прочность кронштейна позволяет устанавливать на нем 4 прожектора направленного света. Для этого удлиняется горизонтальная часть Т-образной детали. Для увеличения прочности соединительного узла он укрепляется треугольными косынками. Сборка изделия производится с помощь сварки. -

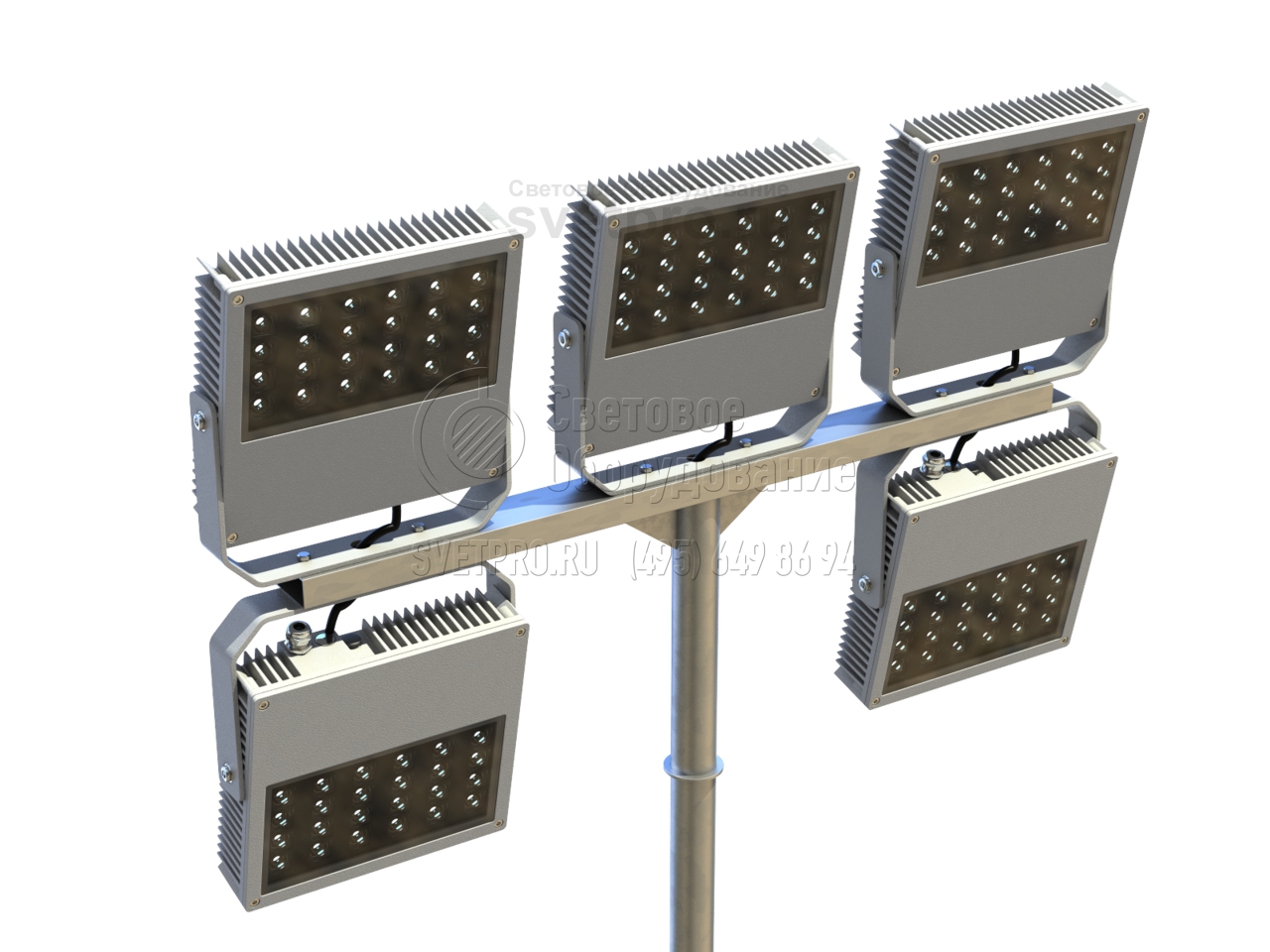

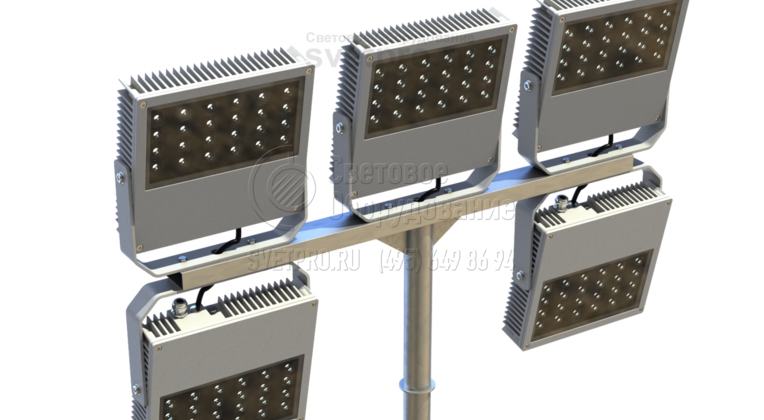

5. Прожекторы направленного света можно устанавливать сверху и снизу горизонтальной детали. В варианте на изображении СП установлены снизу. Это дает возможность намного увеличить число световых приборов, не увеличивая габариты самого кронштейна. Так можно ярко осветить спортивный объект. -

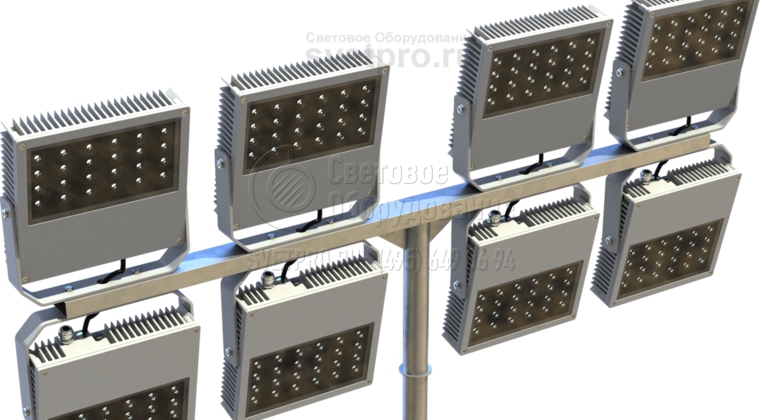

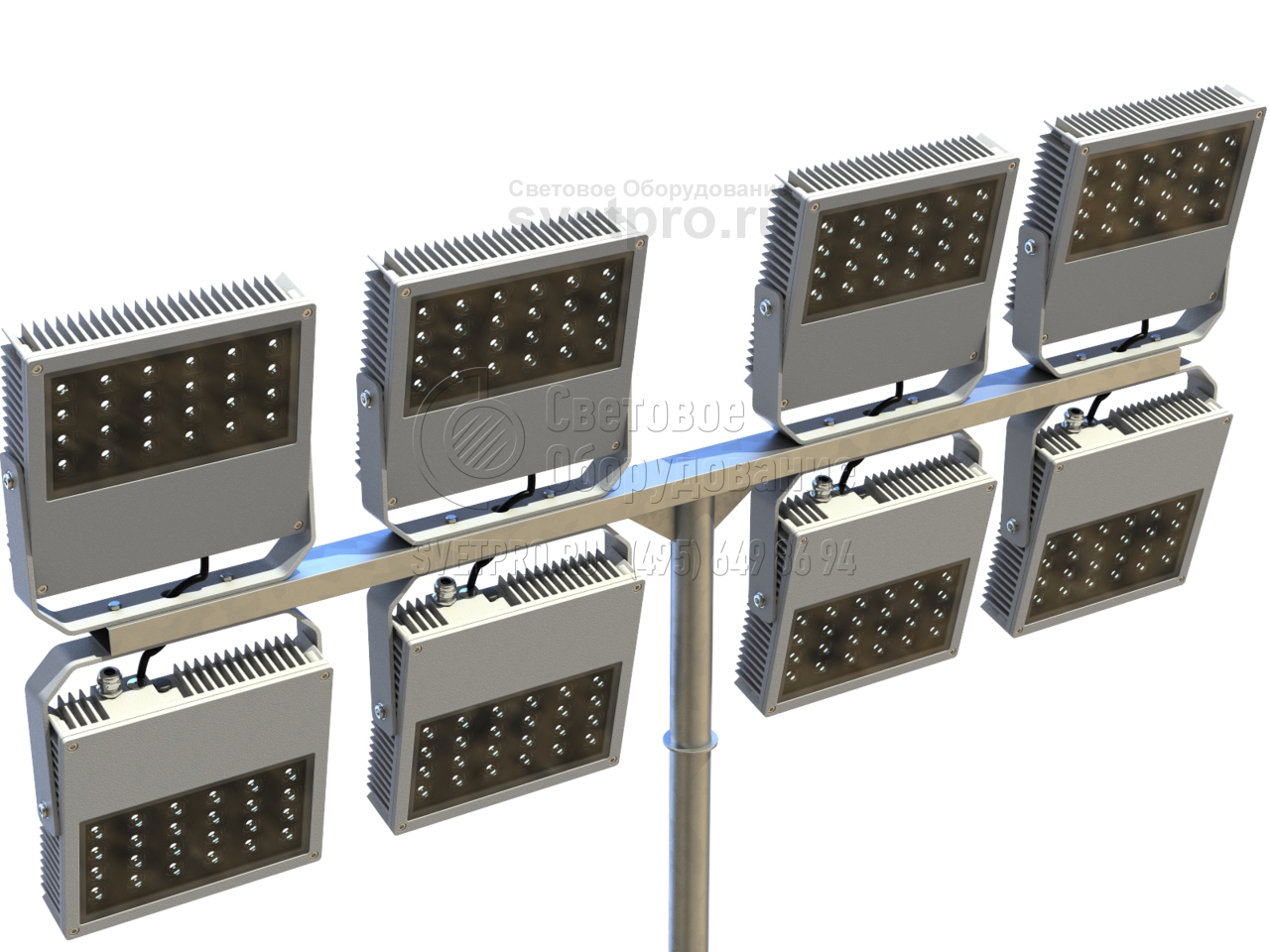

6. На изображении представлен Т-образный кронштейн с 8 прожекторами. Они располагаются по 4 штуки на верхней и нижней части горизонтальной детали. Крепление каждого производится с помощью болтов за скобу. После закрепления на оголовке можно направлять каждый прожектор в нужную сторону. -
7. Т-образный кронштейн может иметь дополнительную полку для установки прожектора. Такой вариант изображен на фотографии. В этом случае СП устанавливаются таким образом, чтобы светить в разные стороны от ствола. Так можно ярко осветить относительно большую открытую площадку. -

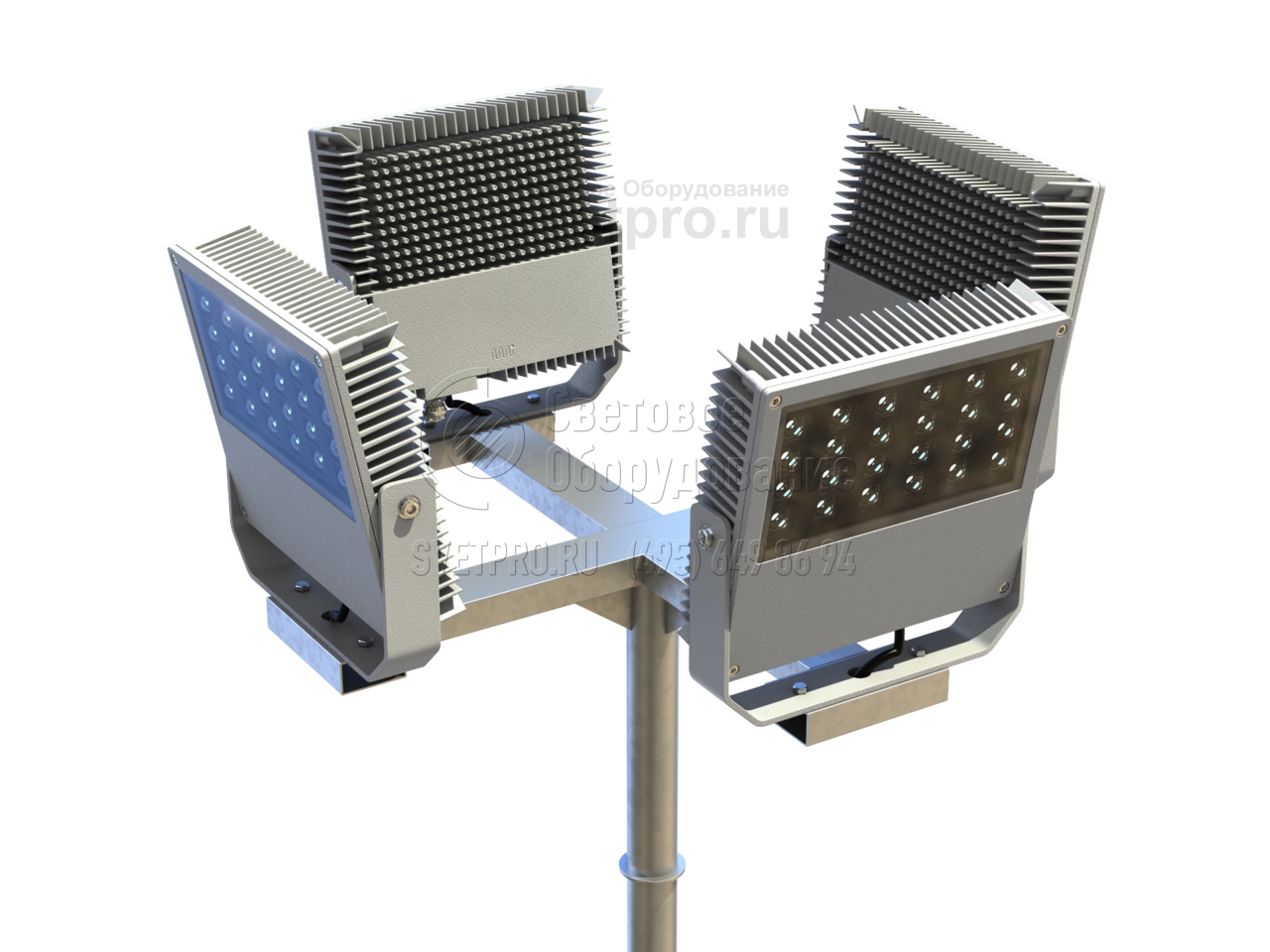

8. Одна из модификаций кронштейна под прожекторы — Н-образная модель. Такую форму имеет горизонтальный элемент изделия. Прожекторы на скобах крепятся попарно на каждом из параллельных элементов. Так создается яркое освещение с обеих сторон от опорной инженерной конструкции. -

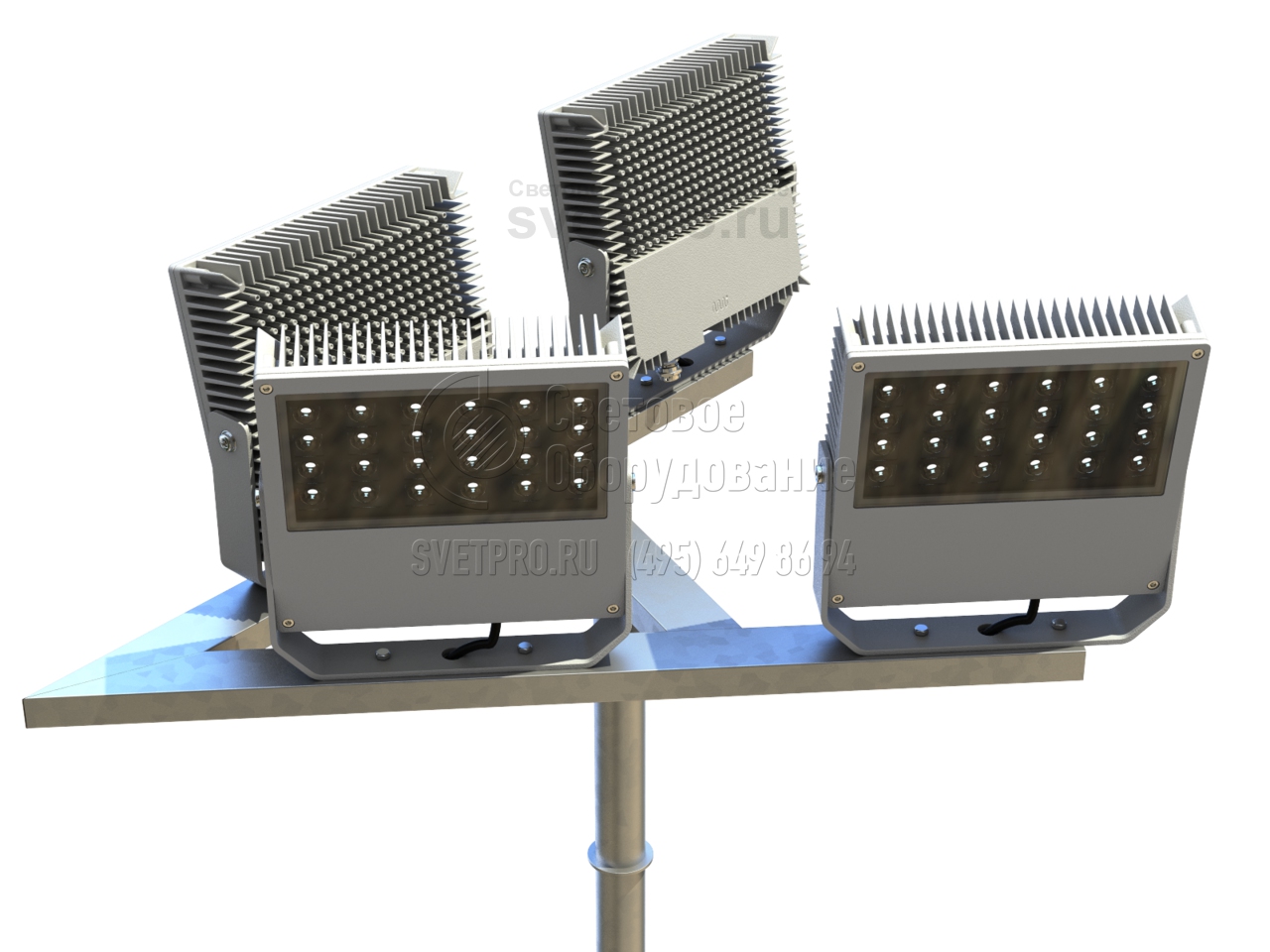

9. На представленном изображении вы видите еще одну модификацию Т-образного кронштейна. Горизонтальная часть у нее имеет форму буквы А. Прожекторы установлены на сходящихся элементах, чтобы обеспечить освещение определенного объекта в виде полукругла. -

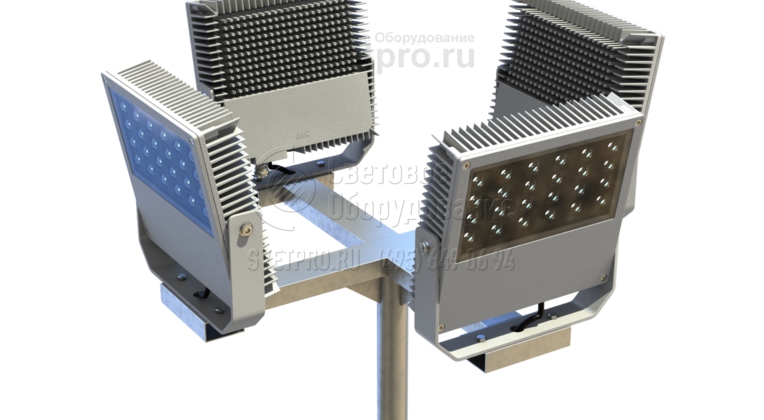

10. На этом изображении представлена крестообразная модификация Т-образного кронштейна. Горизонтальная часть имеет форму литеры Х, на каждом конце которой установлено по одному прожектору. Такая модель подходит для создания заливающего освещения вокруг установленной опоры. -

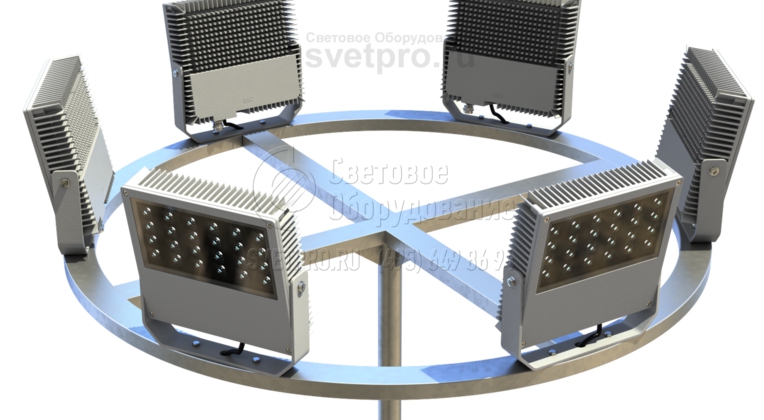

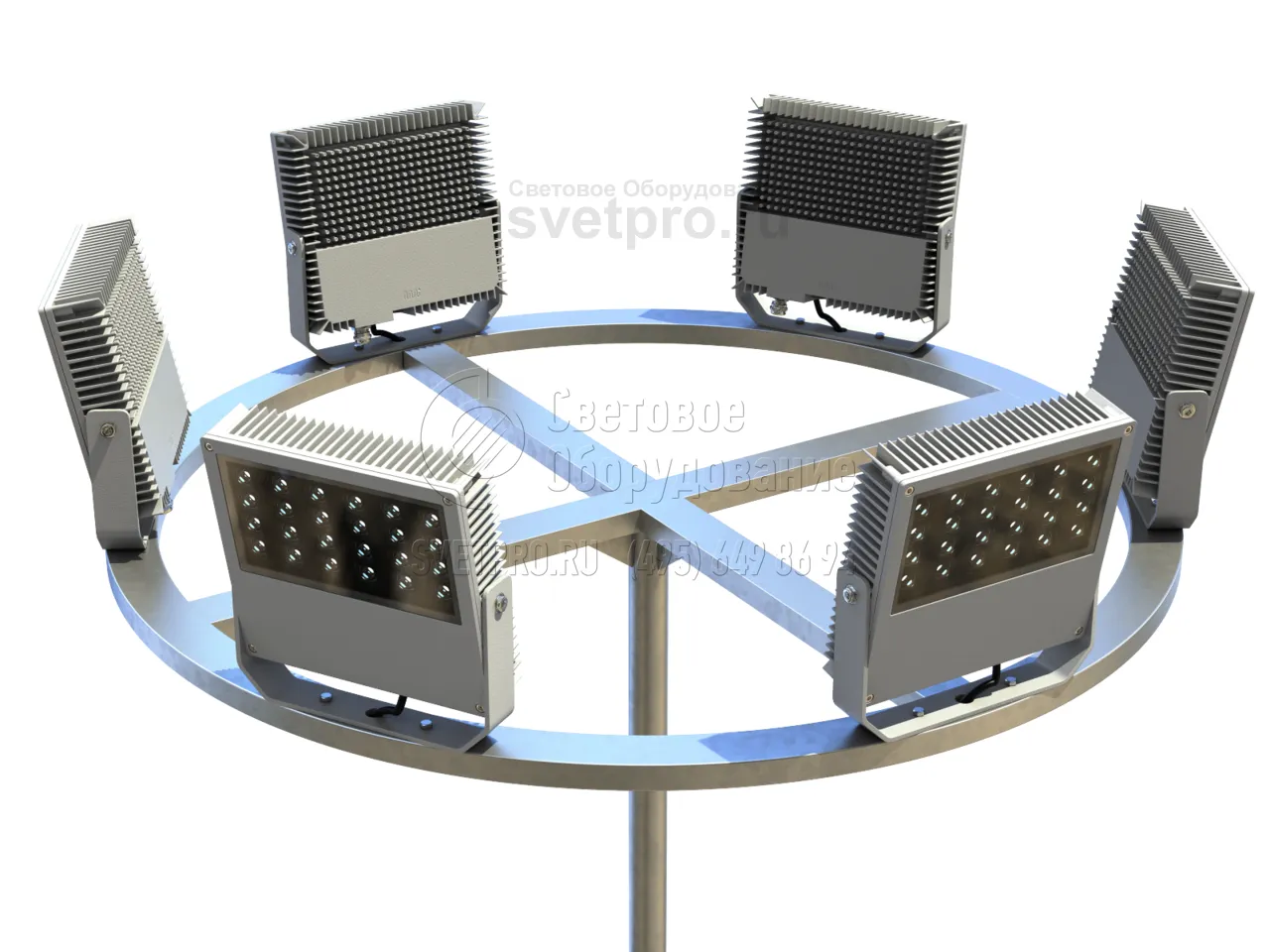

11. С помощью кронштейнов этой категории можно установить больше световых приборов для освещения прилегающего пространства. Для этого к концам Х-образных элементов приваривается кольцо из профилированной трубы. На ее поверхность крепятся прожекторы со скобами для направления луча света. -

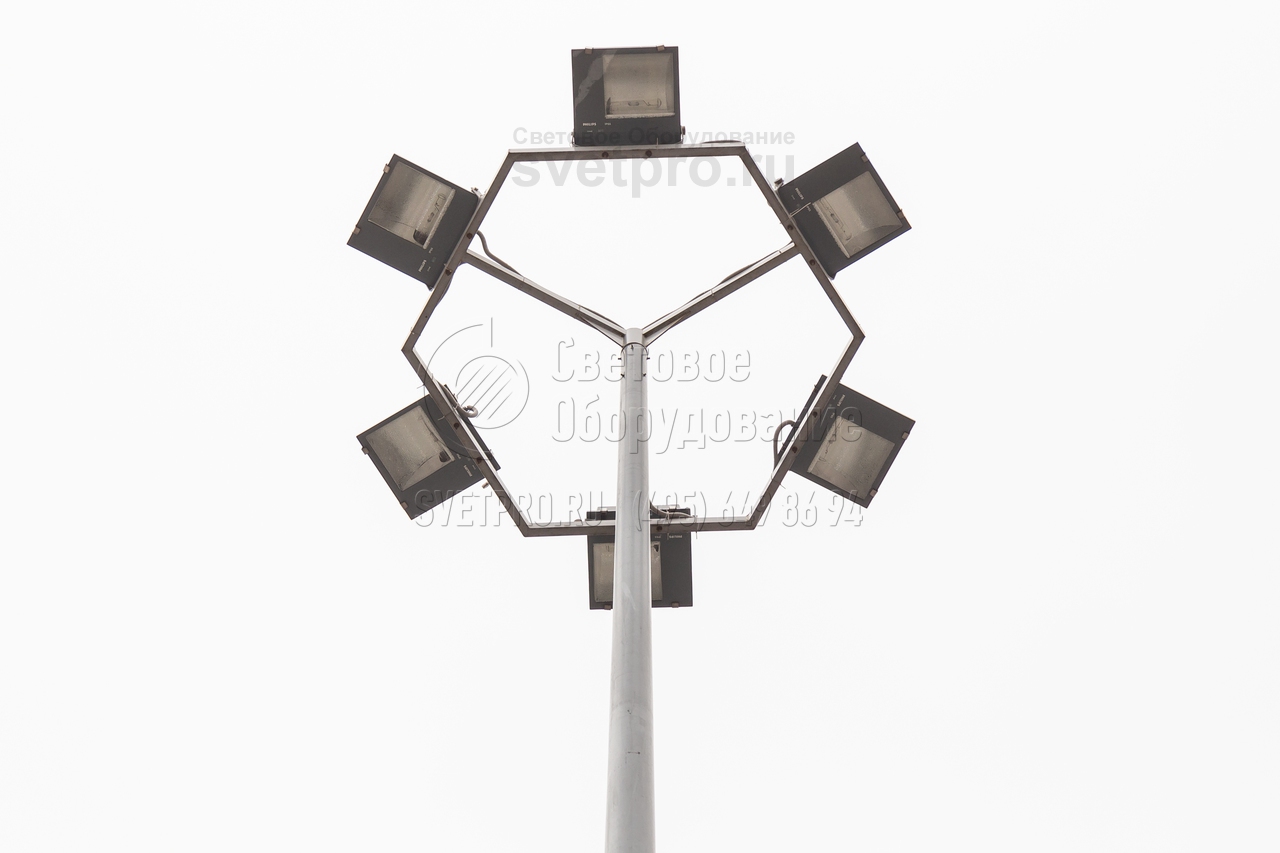

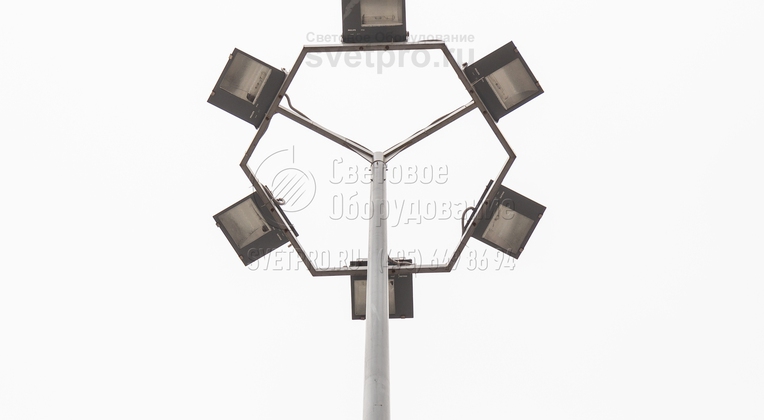

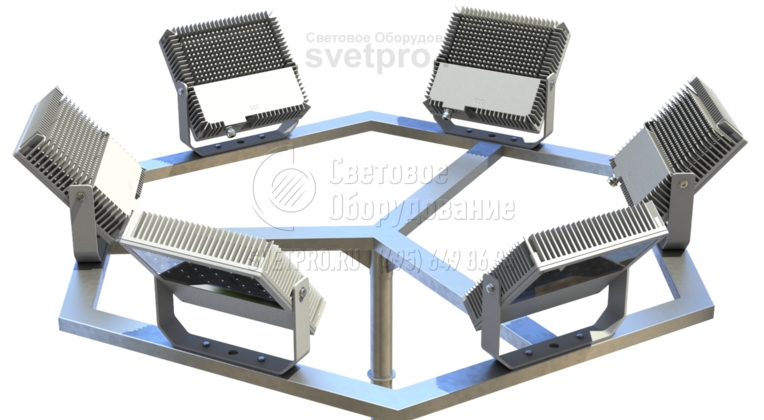

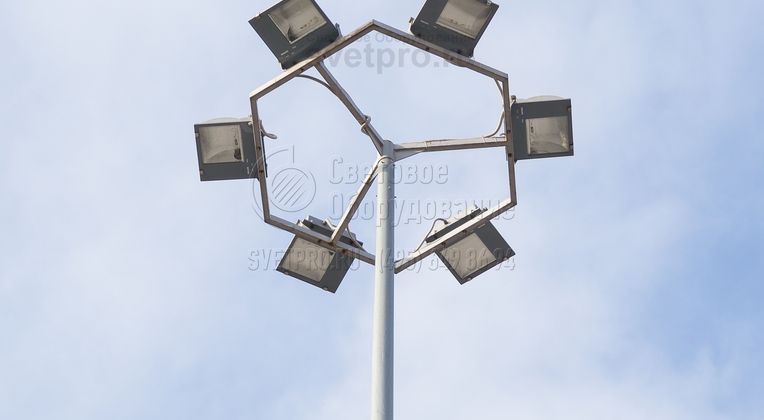

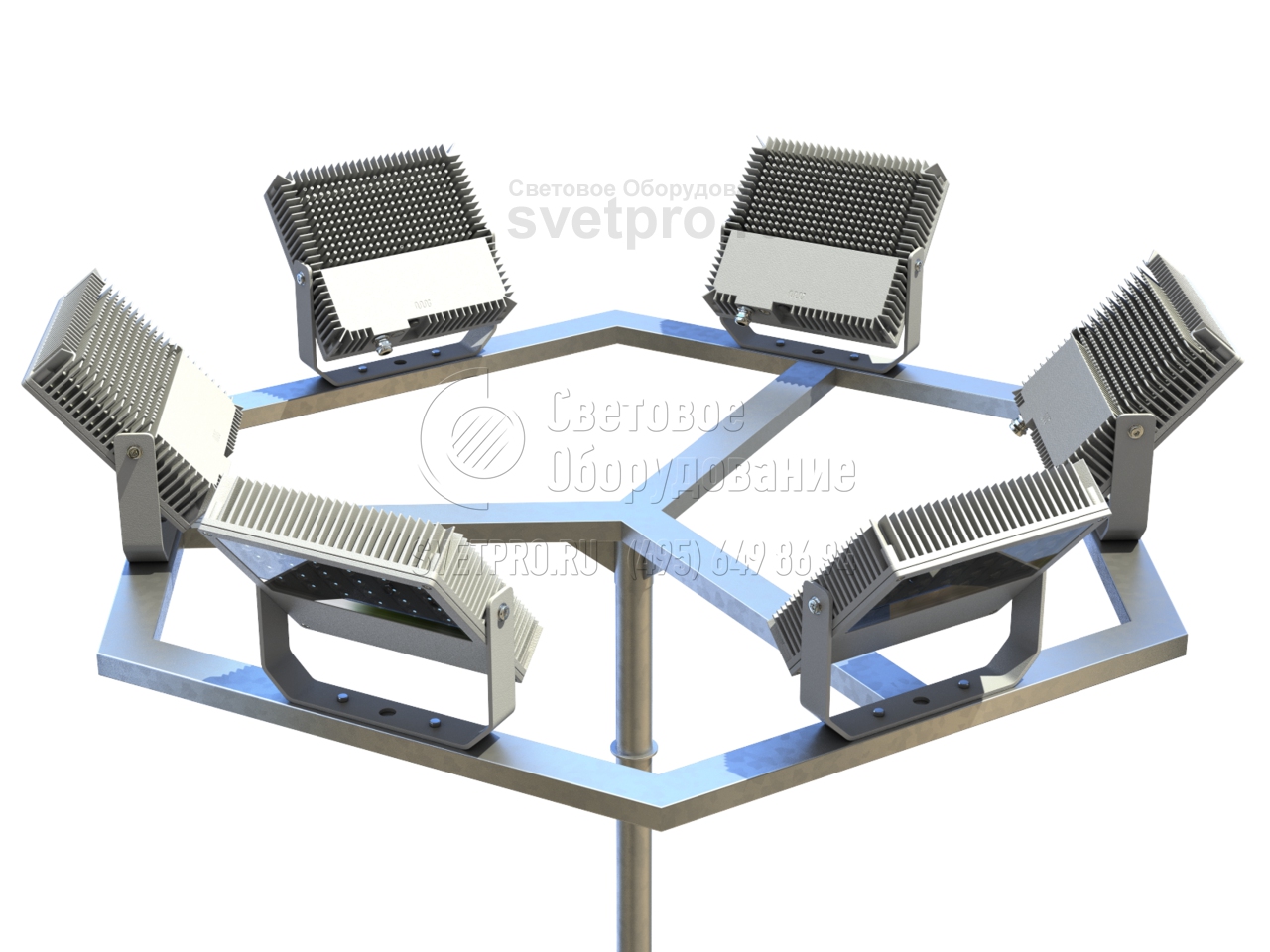

12. Одна из модификаций Т-образного кронштейна — модель с горизонтальным элементом в виде литеры Y, к концам которой приварена многогранная рама. На каждой из сторон многогранника закреплен прожектор, который можно наклонять под любым углом относительно горизонтальной плоскости. -

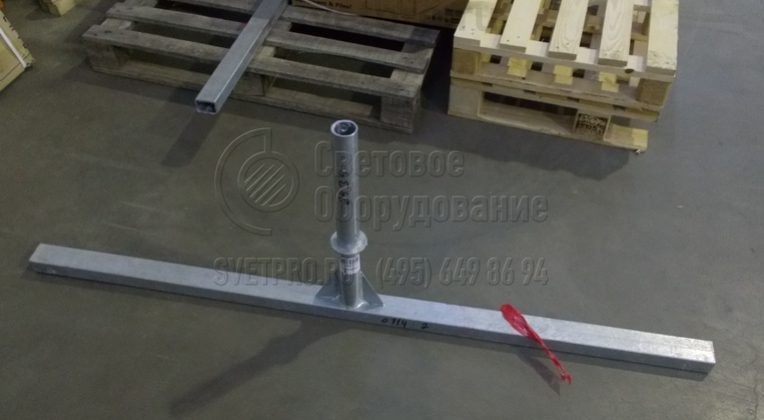

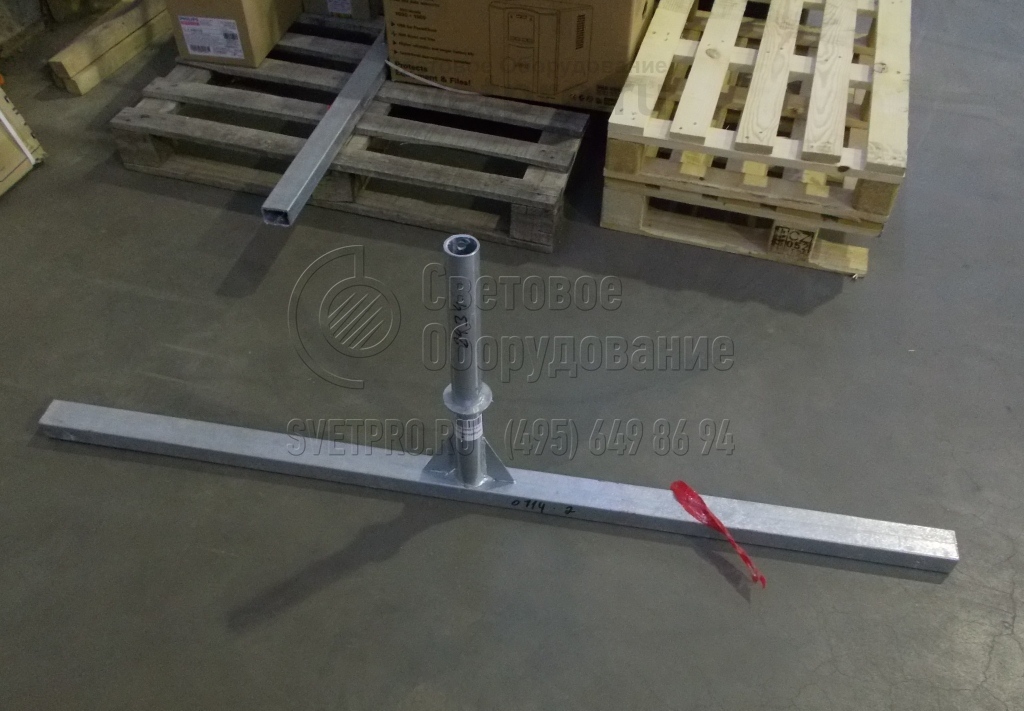

13. На изображении представлен готовый к установке Т-образный кронштейн. Хорошо виден горизонтальный элемент из профилированной трубы, а также вертикальная круглая трубка с ограничительной шайбой. Все детали оцинкованы для защиты от коррозии при эксплуатации на открытом воздухе. -
14. После прохождения процедуры цинкования в ваннах с расплавленным металлом Т-образные кронштейны приобретают серебристый цвет. Поэтому они не нуждаются в дополнительном декоративном оформлении. Однако по желанию заказчика возможно окрашивание изделия в выбранный цвет. -

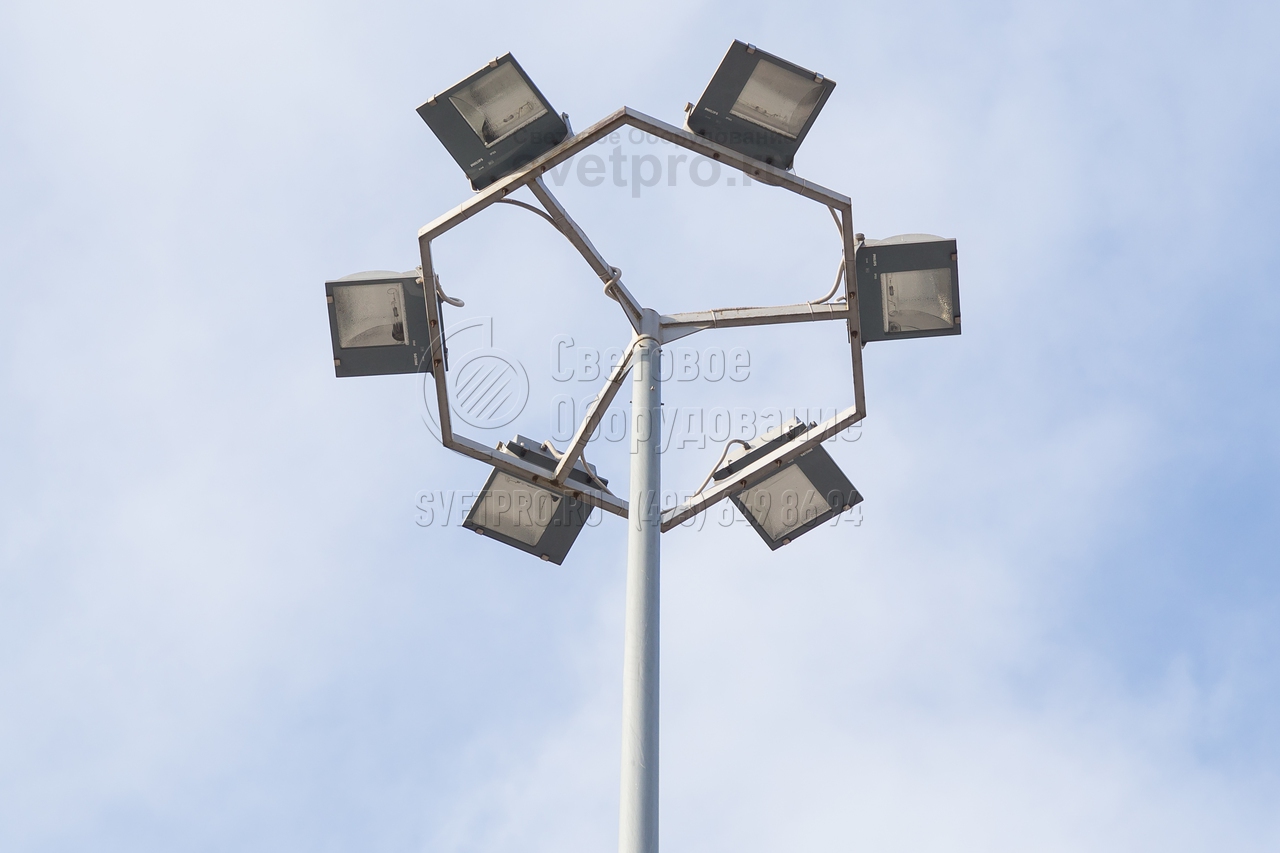

15. На этом изображении представлен кронштейн с многогранной рамой под прожекторы. Он установлен на опоре конусовидной формы с круглым сечением. Для монтажа использовалась хвостовая часть. Провода проложены по соединяющим горизонтальным элементам, прожекторы закреплены за скобы. -
16. На изображении представлена модификация кронштейна под прожектор. Этот крепежный элемент имеет форму буквы Г. Световой прибор устанавливается на конец горизонтальной детали. Его можно наклонять под разным углом благодаря монтажной скобе. Крепление производится болтами за хвостовик. -
17. На этом изображении представлена опора конической формы со стволом в форме многогранника. Для адаптации ее под прожектор со скобой используется Т-образный кронштейн. На нем установлено два прожектора. Все детали покрыты слоем цинка, который предотвращает окисление стали. -
18. На фото представлен пример использования модификации Т-образного кронштейна с многогранной рамой. Прожекторы на ней установлены так, чтобы световые потоки распределялись по разные стороны от опоры. Подобные модели ставят на парковках для транспорта, на территории предприятий. -

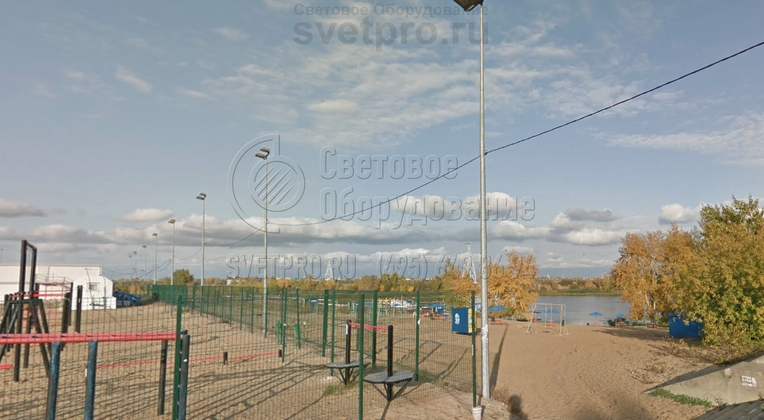

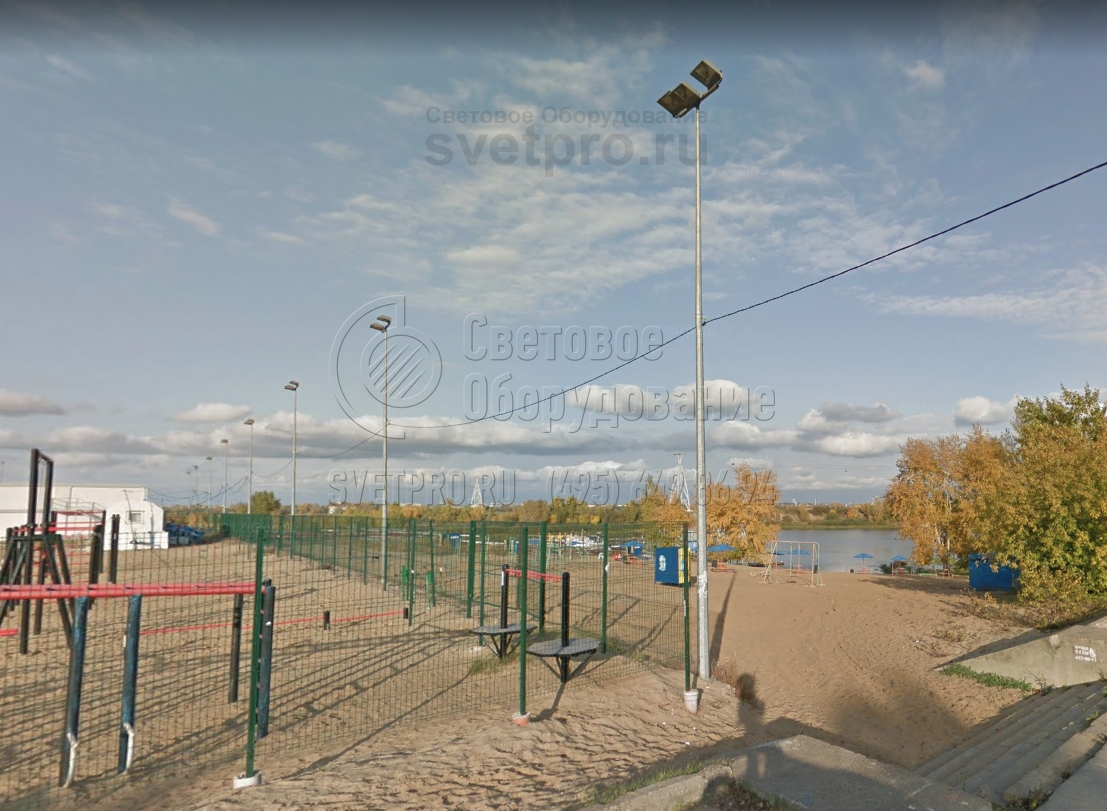

19. Представленные на изображении опоры с Т-образными кронштейнами используются для освещения спортивной площадки на берегу водоема. В качестве световых приборов применяются 3 прожектора. Для минимизации объема земляных работ кабели для питания проложены по воздуху. -

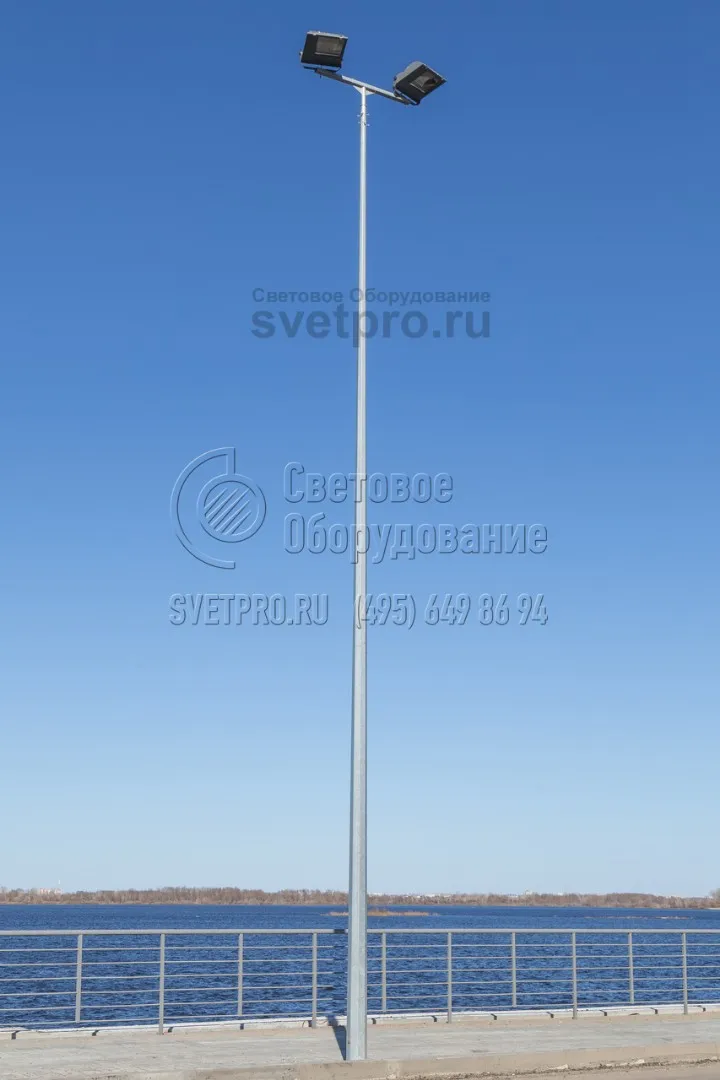

20. На представленном изображении приведен пример адаптации опоры для размещения прожекторов. Особенность использования Т-образного кронштейна состоит в том, что каждый из световых приборов можно наклонить под нужным углом и развернуть в нужную сторону с помощью монтажной скобы. -
21. Т-образный кронштейн, который представлен на этом изображении, установлен на верхушке опоры с граненым стволом с помощью хвостовой части. Для крепления этой детали используются болты, которые вкручиваются в отверстия на корпусе. Это упрощает сборку и последующий демонтаж при необходимости. -
22. На Т-образном кронштейне можно устанавливать прожекторы без монтажной скобы. Крепление производится за отверстия на корпусе. Каждый из прожекторов имеет собственную ПРА для работы газоразрядных ламп. Кабели для подачи питания проведены внутри горизонтальной детали кронштейна. -

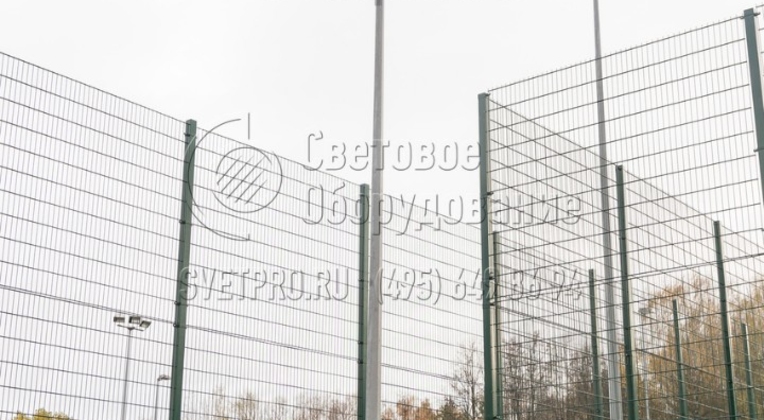

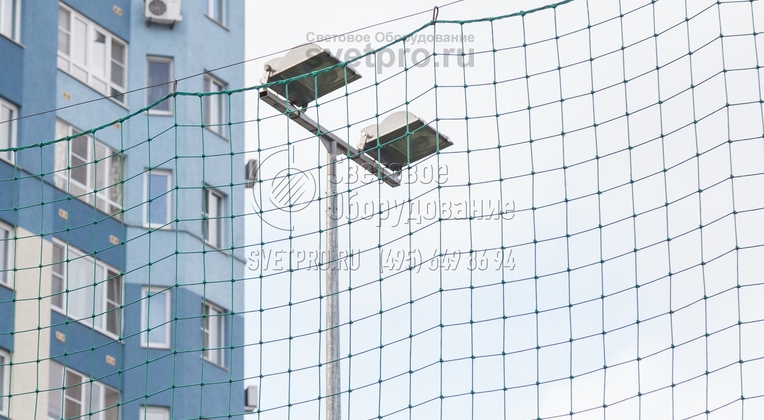

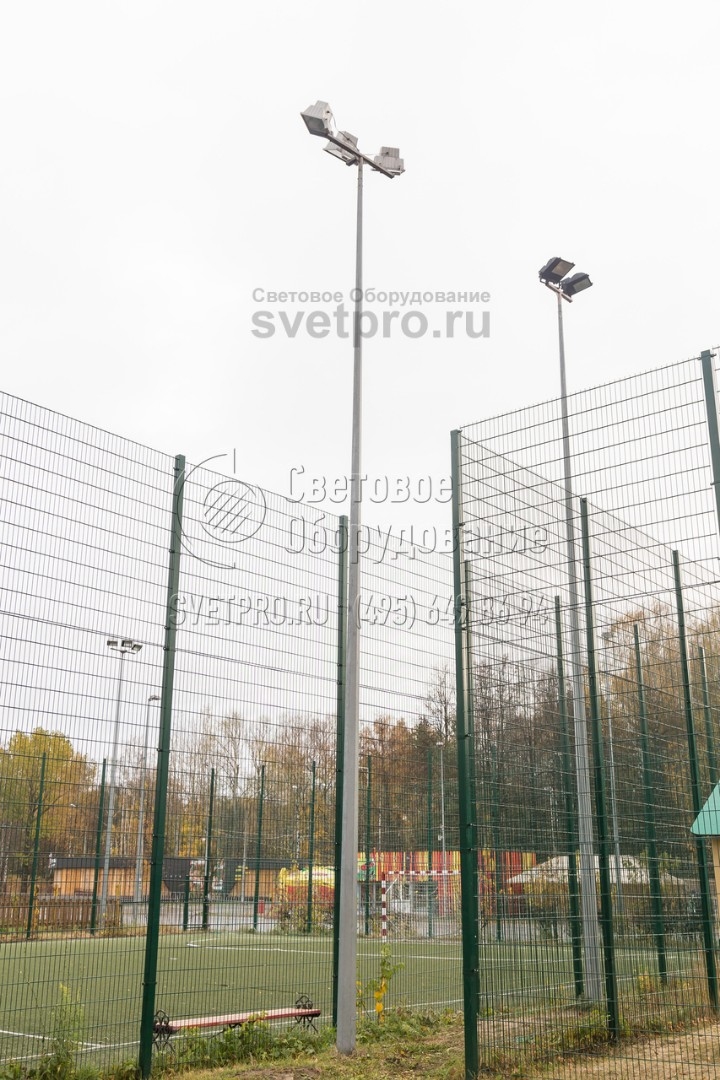

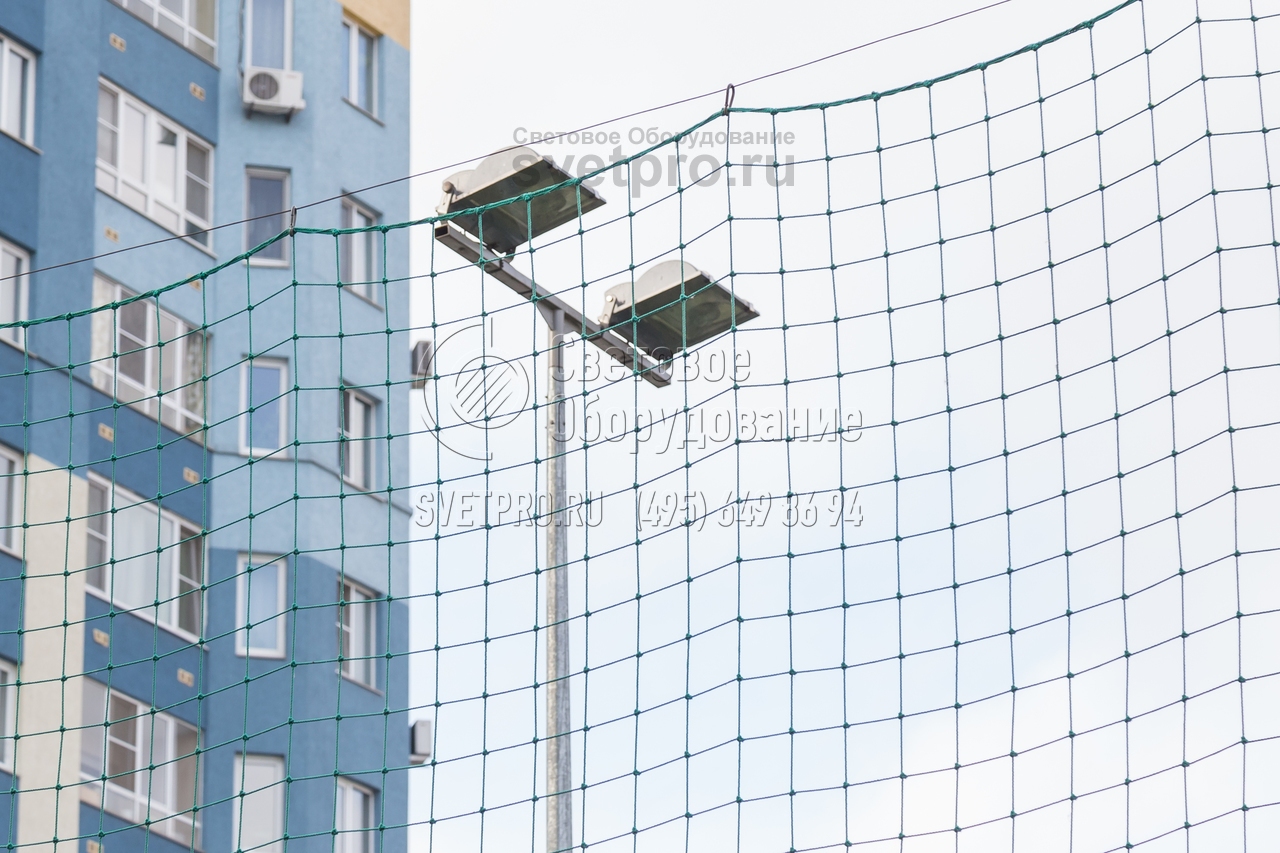

23. Прожекторы часто используются для освещения спортивных площадок. Т-образный кронштейн позволяет устанавливать их на стандартной опоре и не приобретать специализированные конструкции. Для повышения надежности системы в варианте на фото используется опора с многогранным стволом. -

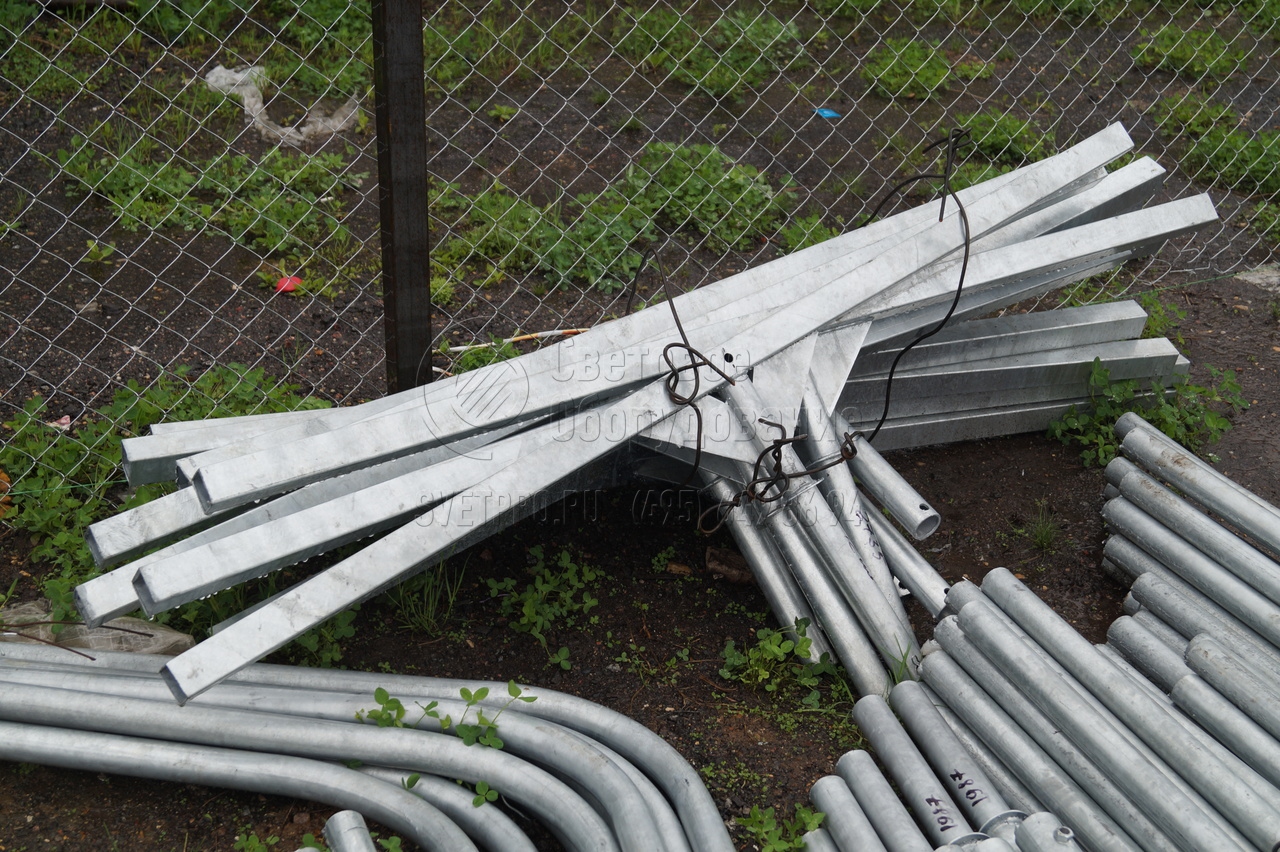

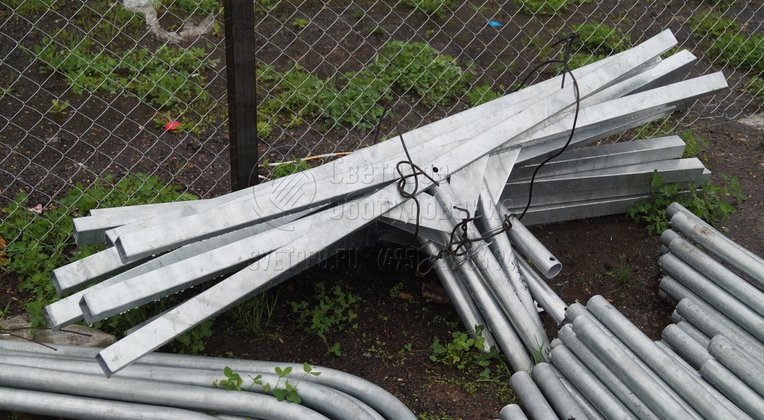

24. Для изготовления Т-образного кронштейна используется профилированная труба с сечением в виде прямоугольника и круглый трубный прокат. Эти детали соединяются друг с другом с помощью сварочного аппарата. Место соединения дополнительно укрепляется треугольными косынками из стального листа. -
25. На изображении приведен пример использования Т-образного кронштейна для установки 3 прожекторов, которые освещают футбольное поле. Третий световой прибор закрепляется на дополнительной детали, которая приварена к горизонтальному элементу.
