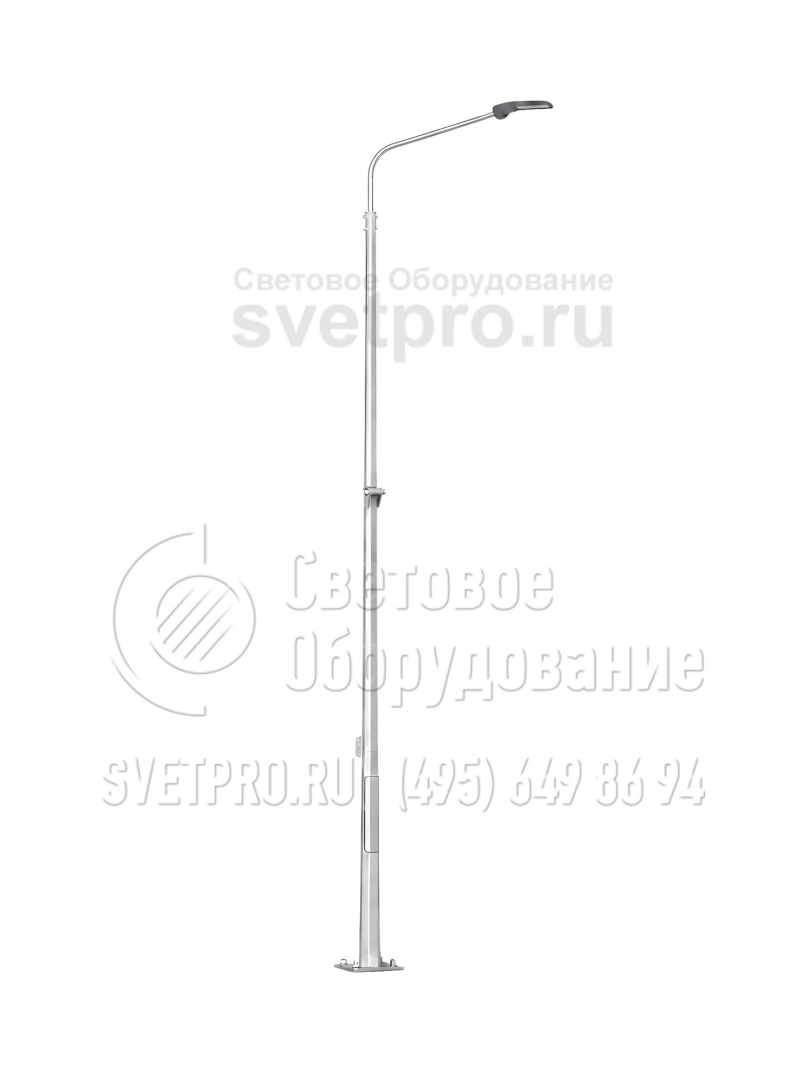

ОГКС-5 Опоры граненые конические складывающиеся высота 5 метров




Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКС-5 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 300 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 59,1 кг |
Высота: | 5 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКС-5 | 59,1 | 5 | 60 | 136 | 300 | 200 |
ОПИСАНИЕ

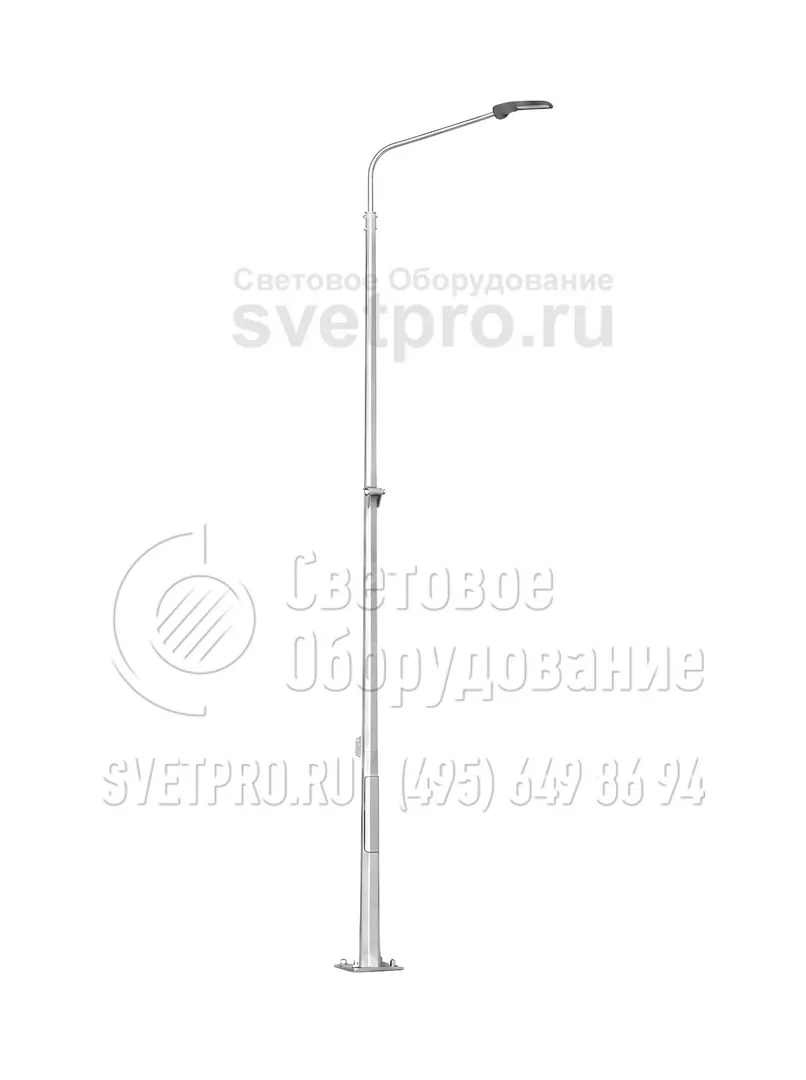

Опора граненая модели ОГКС-5 — это инженерная осветительная конструкция со складным корпусом. Ее чаще всего используют для освещения мест, где невозможно, сложно или слишком дорого применять гидроподъемники для доступа электриков к осветительным приборам.
Ствол этой опоры сделан из тонкой стали, которая сгибается на гидравлическом прессе в форму многогранного конуса. Благодаря этому изделие получается одновременно прочным, жестким и легким. Корпус состоит из двух сегментов, которые соединены друг с другом с помощью шарнира. Для удобства наклона верхней части к ней прикреплен противовес.
Опора имеет универсальный дизайн. Поэтому подходит для освещения любых открытых объектов. Ее устанавливают на территории промышленных предприятий, горных склонах, в населенных пунктах. Цинковое покрытие на поверхности углеродистой стали имеет серебристый цвет, поэтому конструкция сочетается с остальными элементами городской инфраструктуры.

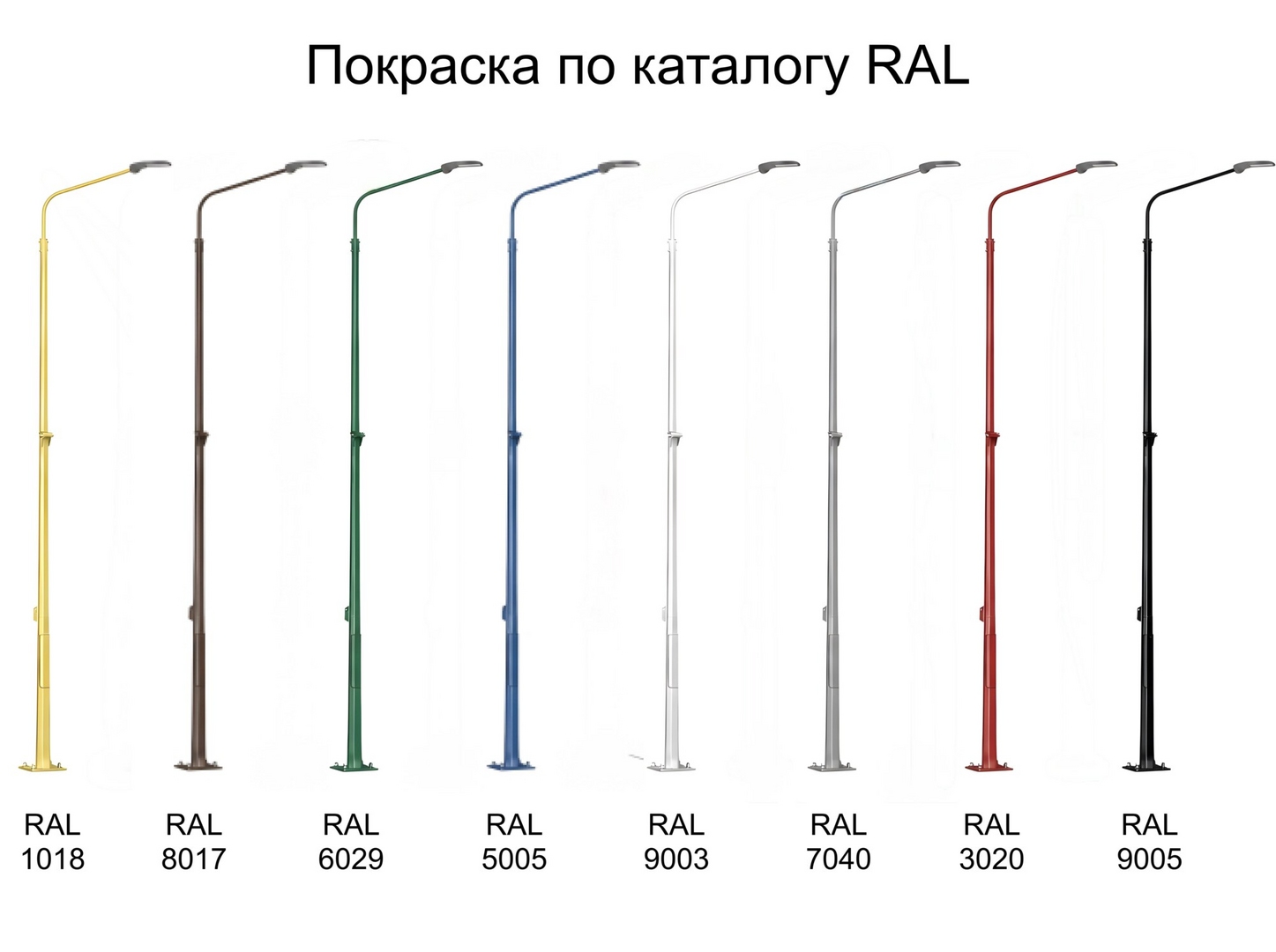

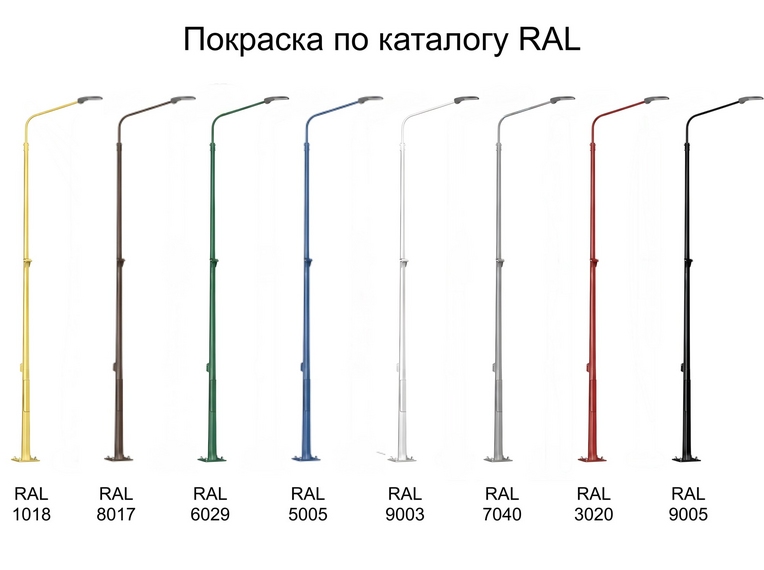

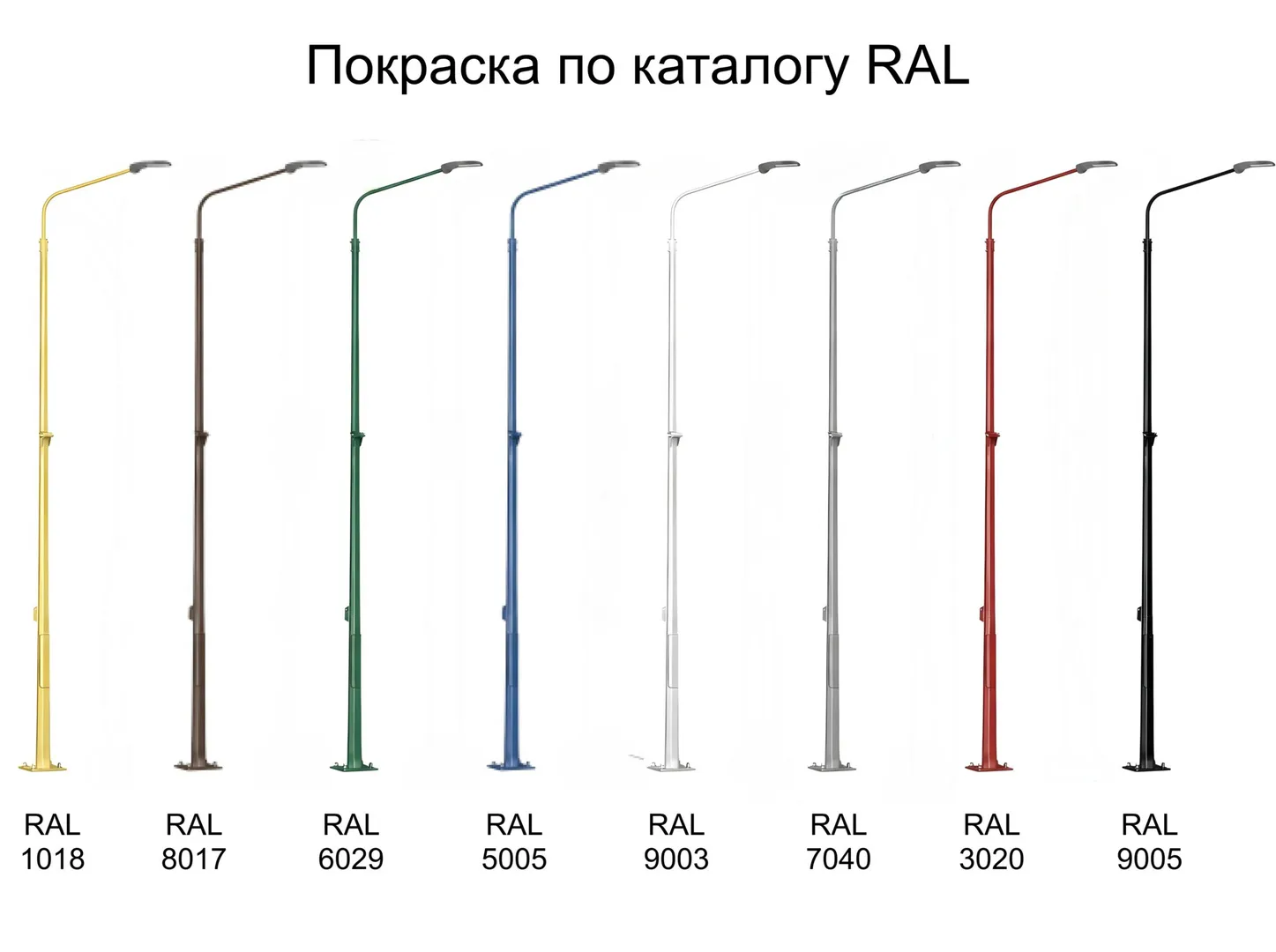

По индивидуальному заказу поверхность опоры можно покрасить порошковой краской. Цвет краски выбирает покупатель при оформлении заказа на производство продукции.
Купить осветительную опору можно в нашей компании. Мы организуем доставку изделий на объект и окажем услуги по установке на закладном элементе фундамента. Заявка на производство подается через форму на сайте или по телефону сотрудникам отдела продаж.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

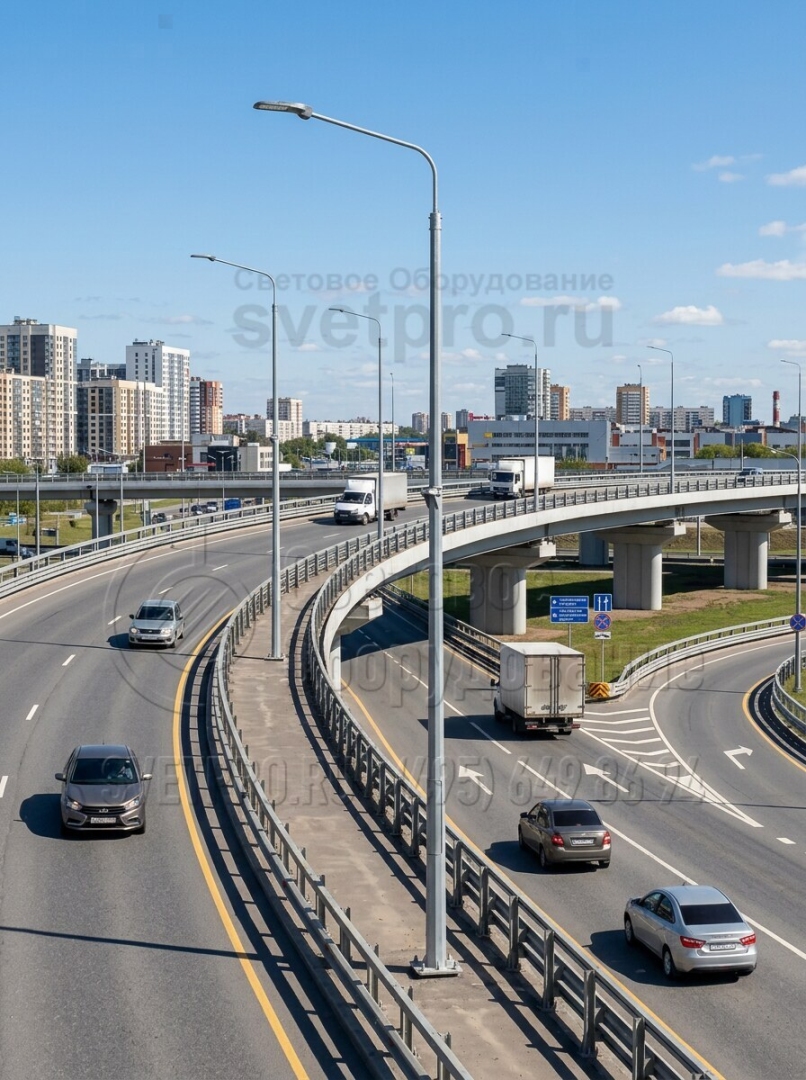

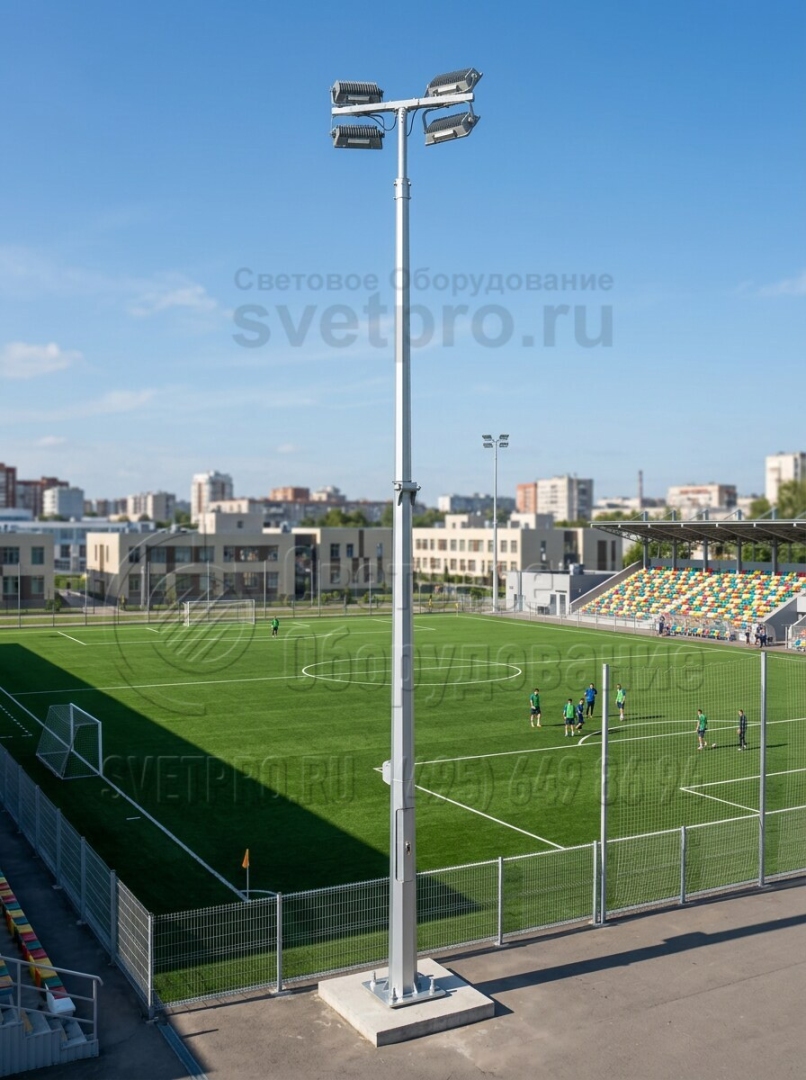

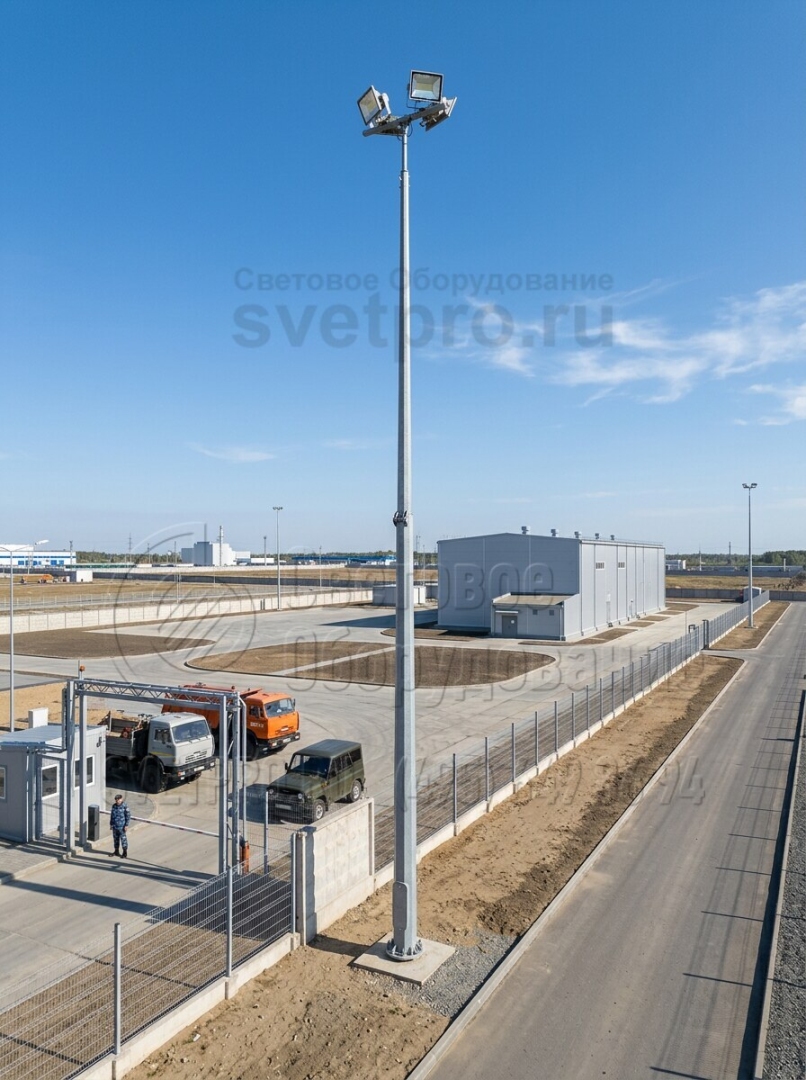

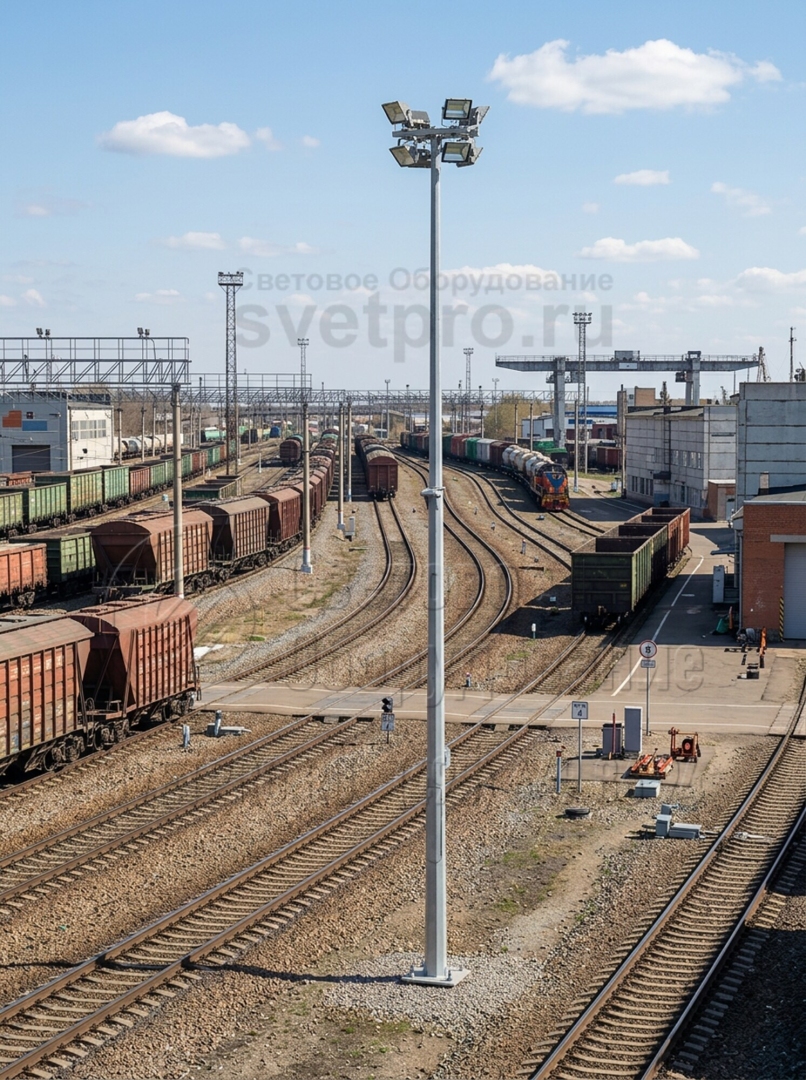

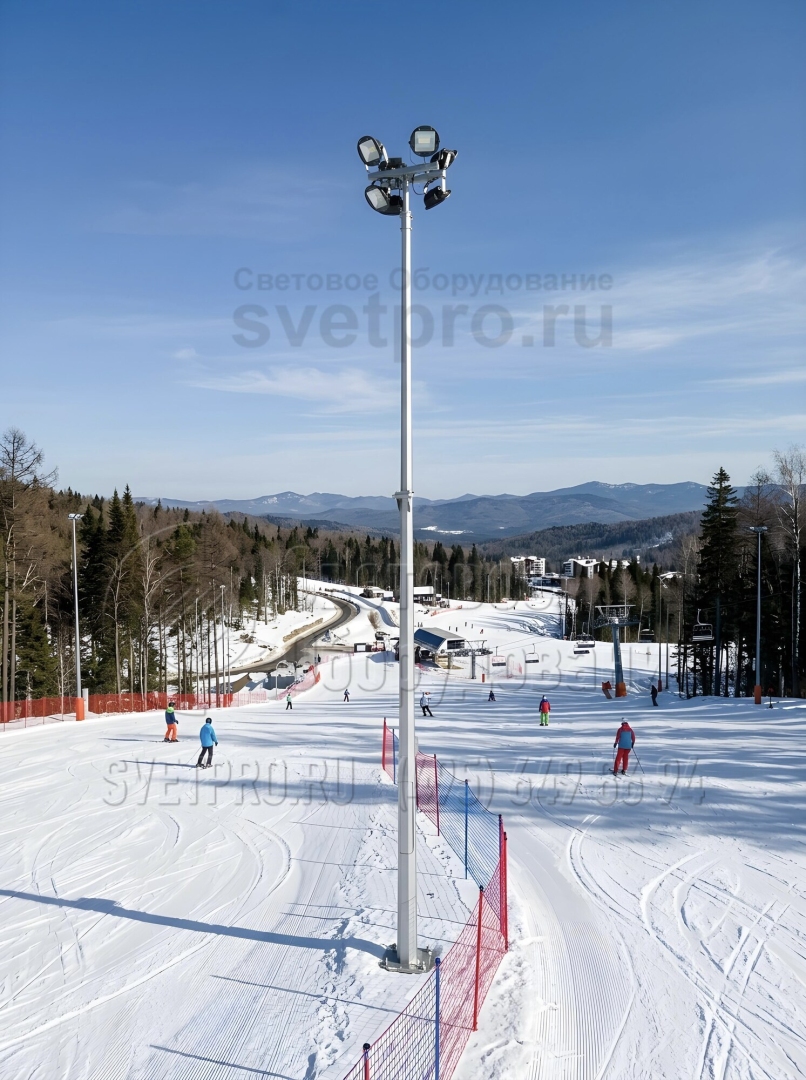

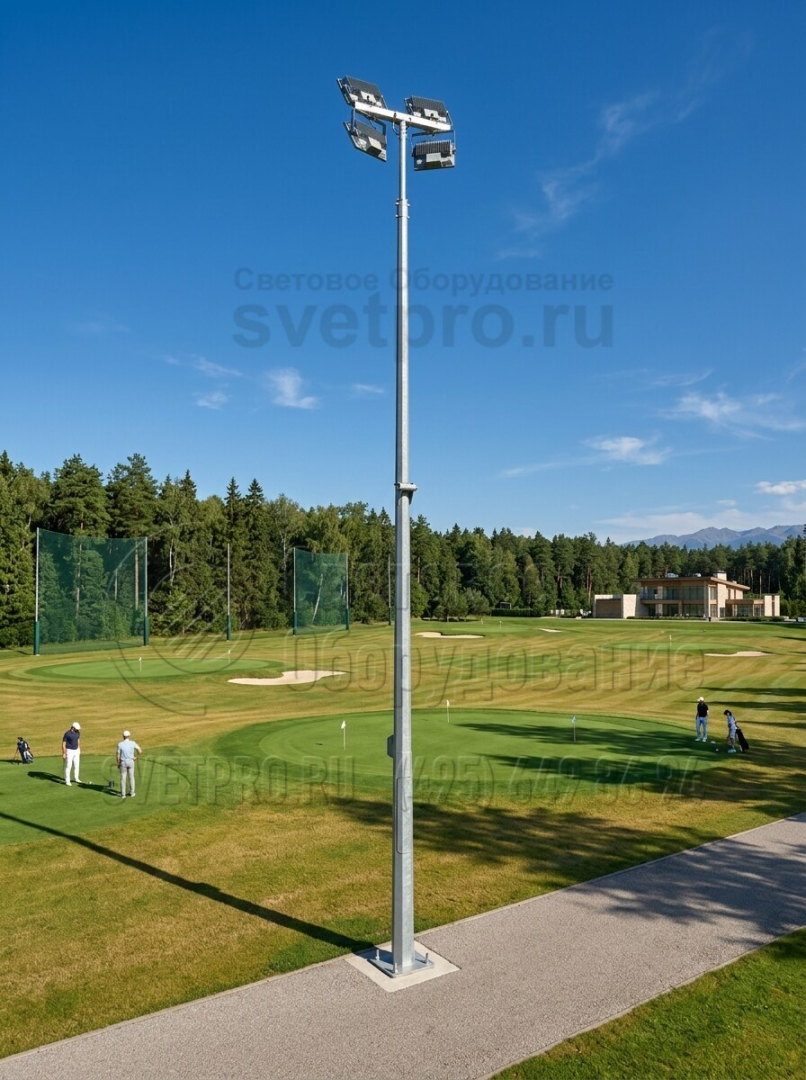

фото с объектов
![]() |
![]() |
