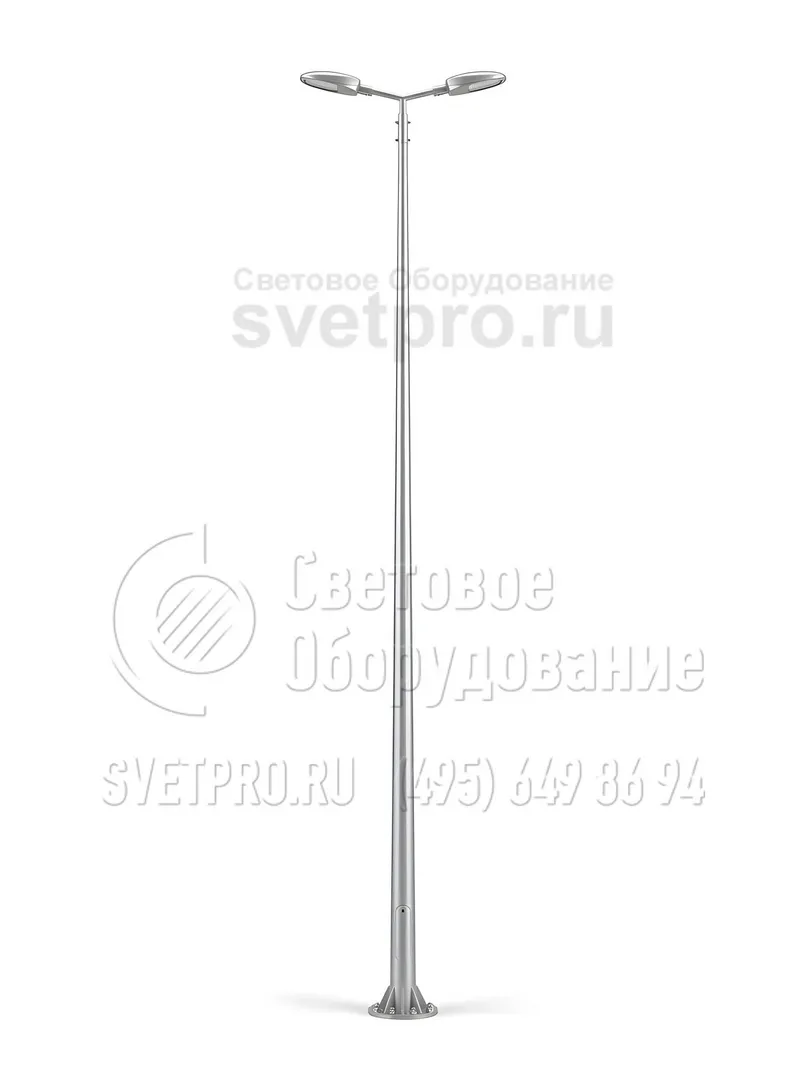

ОКККВ-7,5 У Опоры круглоконические квартальные для воздушной подводки питания
Область применения: |
|
Назначение: |
|

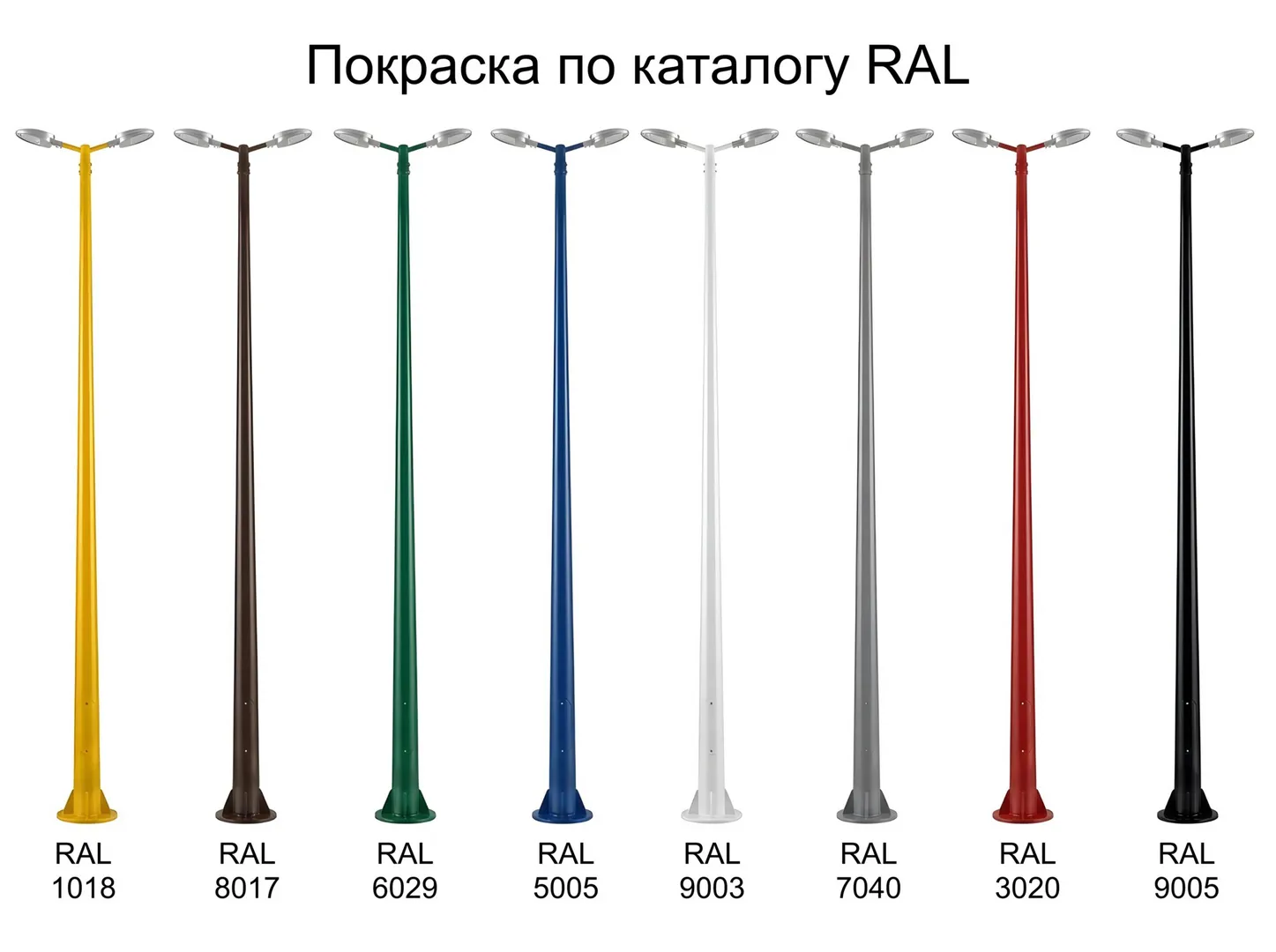

Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККВ-7,5 У |
Материал: | Листовая сталь |
Размер фланца: | 320-450 мм |
Нижний диаметр: | 193-200 мм |
Верхний диаметр: | 95-102 мм |
Вес: | 118-123 кг |
Высота: | 7,5 м |
как выбрать опору?

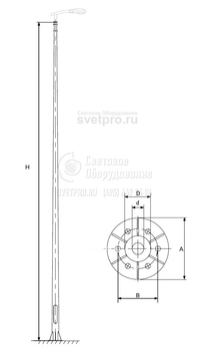

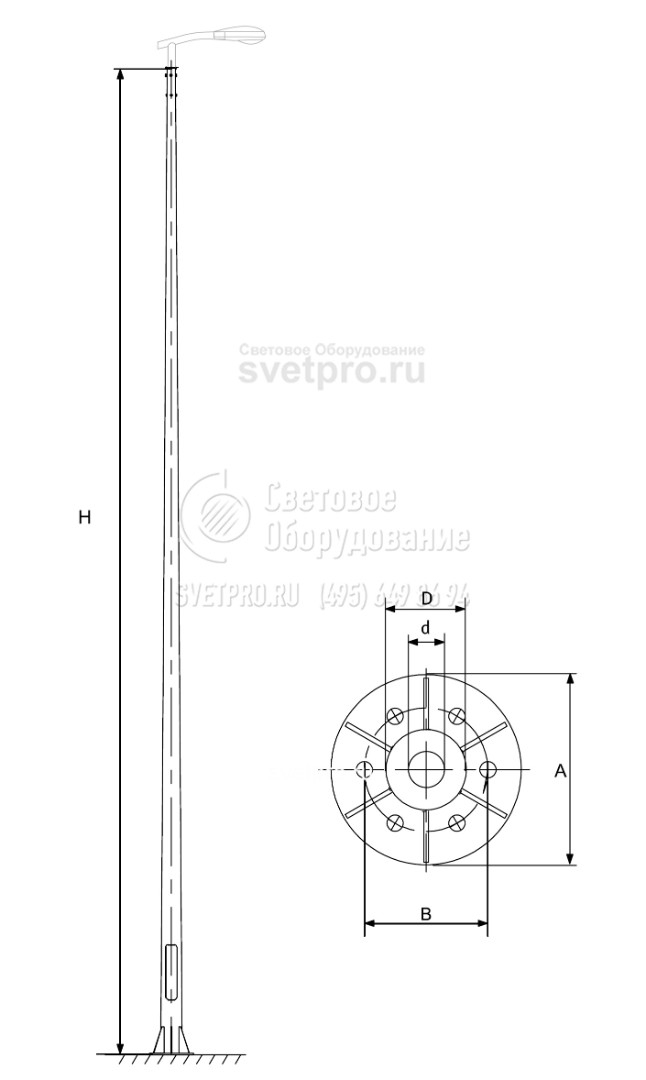

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ | Вес |
---|---|---|---|---|---|---|
ОКККВ | H, м | d, мм | D, мм | A, мм | кг | |
ОКККВ-7,5 У1 | 7,5 | 95 | 193 | 450 | ФМ-0,219 | 118 |
ОКККВ-7,5 У2 | 7,5 | 102 | 200 | 320 | ФМ-0,219 | 123 |
ОПИСАНИЕ
Осветительная опора модели ОКККВ с индексом У имеет высоту 7,5 метра. С ее помощью можно осветить относительно большую площадку, но избежать перекрытия лучей света высокой растительностью и малоэтажными постройками. Изделия этой модели предназначены для установки световых приборах в жилых комплексах и спальных районах города.
Ствол опоры имеет в поперечнике форму круга. Верхний диаметр меньше нижнего, чтобы увеличить стабильность конструкции при сильном ветре под высокой нагрузкой. За счет смещения центра тяжести вниз на верхушке можно поставить мощные световые приборы.
Материалом для изготовления корпуса опоры служит листовой прокат. Он имеет достаточно большую толщину для повышения несущей способности с возможностью подводки воздушных силовых линий.
В процессе сборки сталь прокатывается на валках, чтобы придать ей нужную форму. После этого производится сваривание продольным швом. Благодаря этому опора имеет красивый вид, снижается длительность термического воздействия на металл.
После сваривания со шва удаляются окалина и шлак, качество соединения проверяется с помощью магнитной дефектоскопии или ультразвуковых измерительных приборов. Качество изделий и их соответствие требованиям действующих СП и ГОСТ гарантируется производителем.
Заказать изготовление осветительных опор типа ОКККВ можно на нашем предприятии.

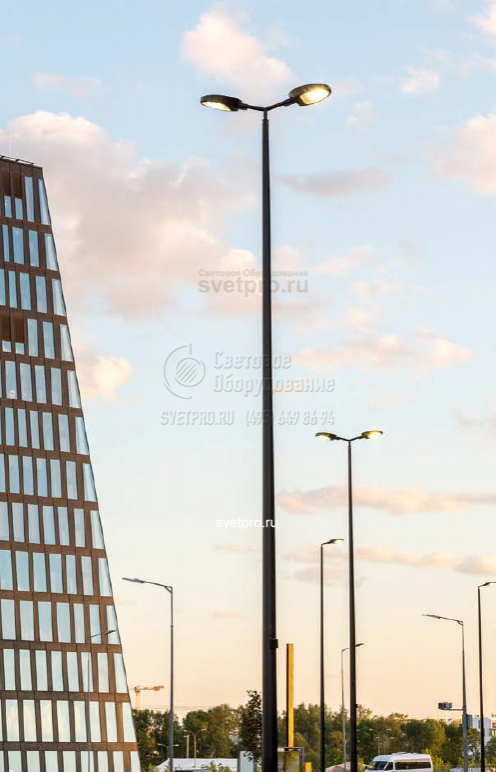

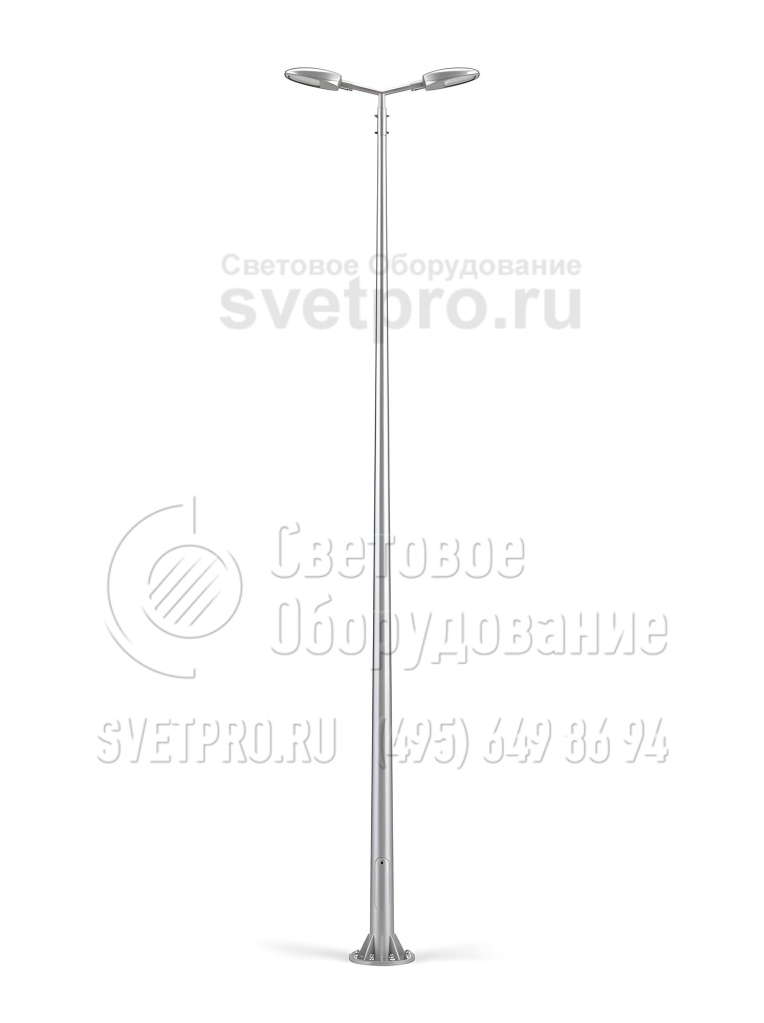

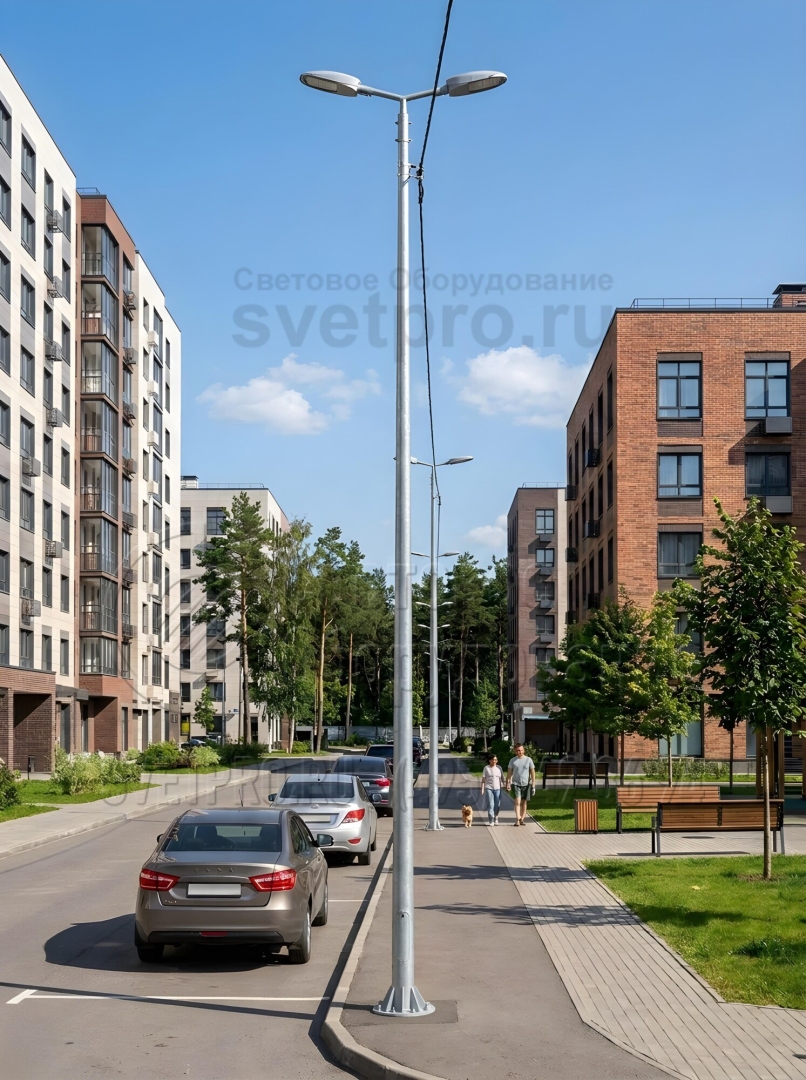

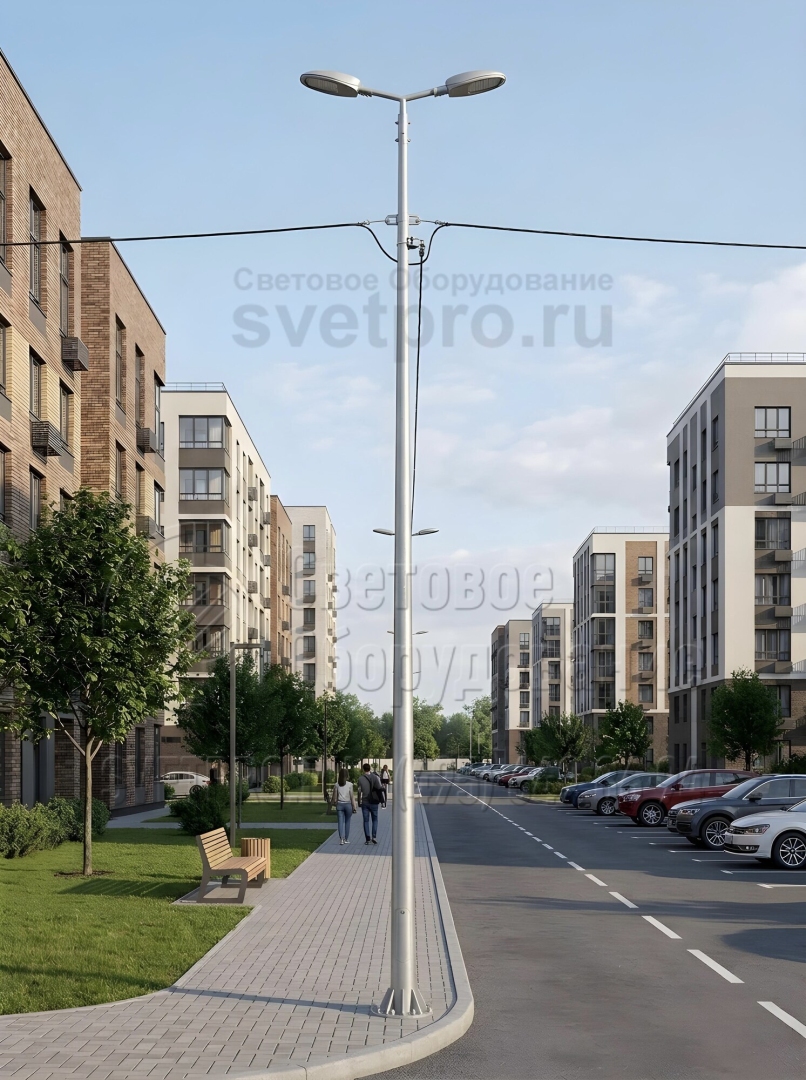

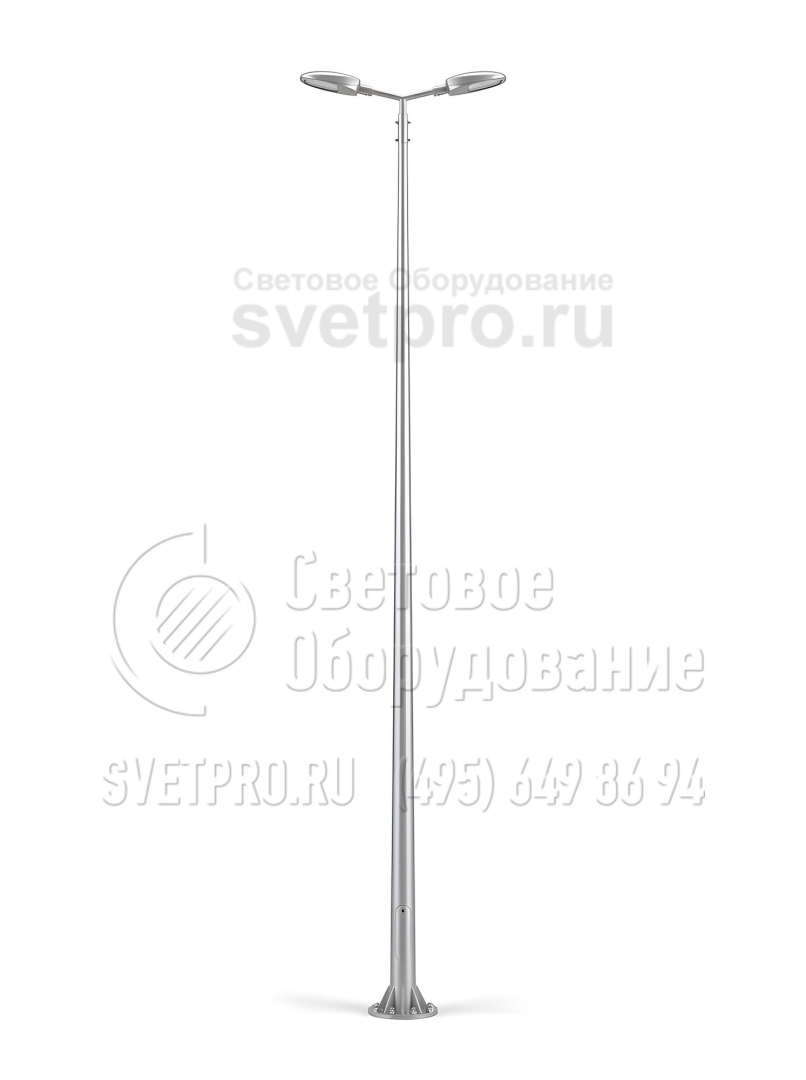

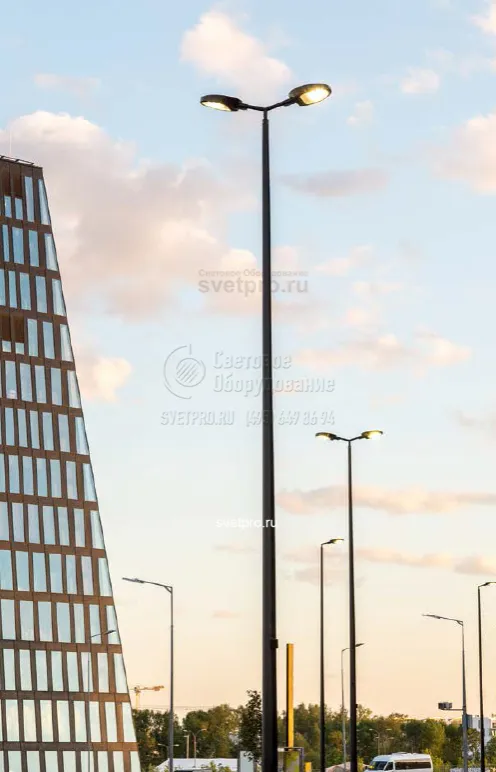

Фотогалерея
