ВГН-30 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 30 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-30 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 1000 мм |
Нижний диаметр: | 770 мм |
Верхний диаметр: | 270 мм |
Вес: | 3653 кг |
Высота: | 30/40 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-30(10)-М10 | 3653 | 30/40 | 270 | 770 | 1000 | 10 |
ОПИСАНИЕ

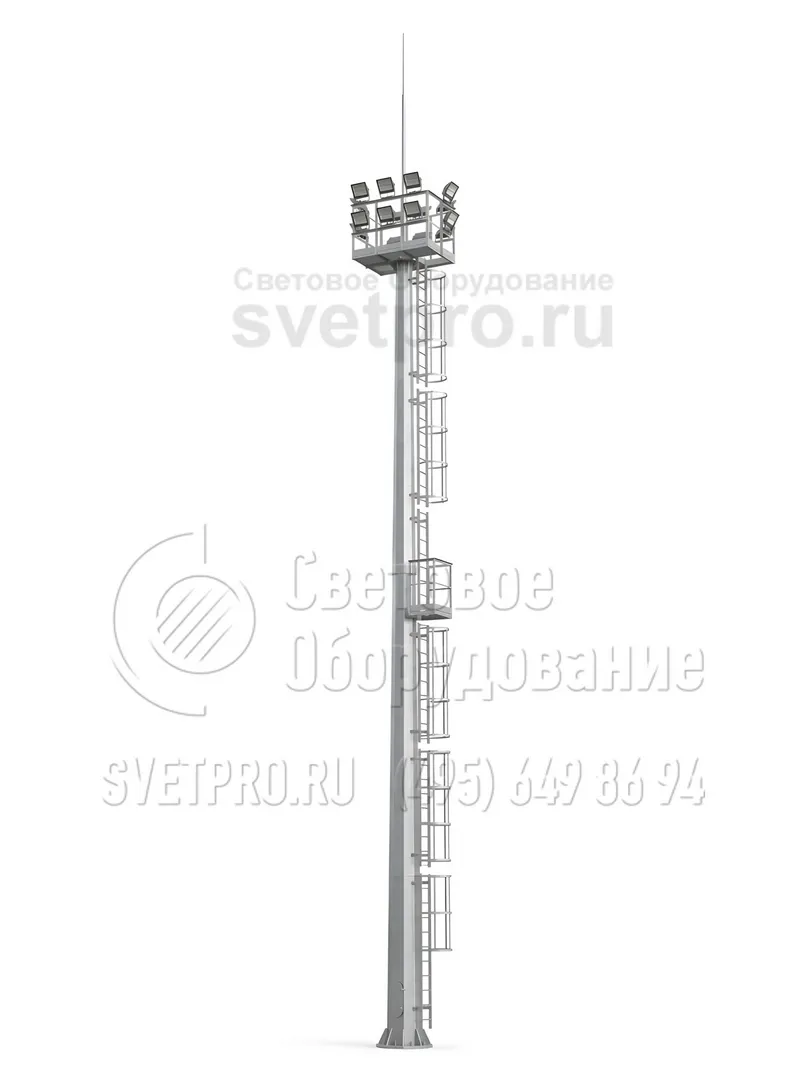

Совмещение конструкции молниеотвода с прожекторной опорой позволяет использовать мачту для одновременного размещения светотехники и стержня молниеотвода. Молниеотвод ВГН-30 – стальная граненая мачта, в верхней части которой установлено светотехническое оборудование и молниеприемник, представленный стальным стержнем, защищенным от коррозии.
Для изготовления ВГН-30 используется стальной металлопрокат, сгибаемый на специальных станках с последующим нанесением одного либо двух сварных швов. Изделие имеет надежную защиту от ржавчины, обеспечиваемую обработкой металла горячим цинкованием. Гарантия на устойчивость покрытия от коррозии составляет 15 лет.

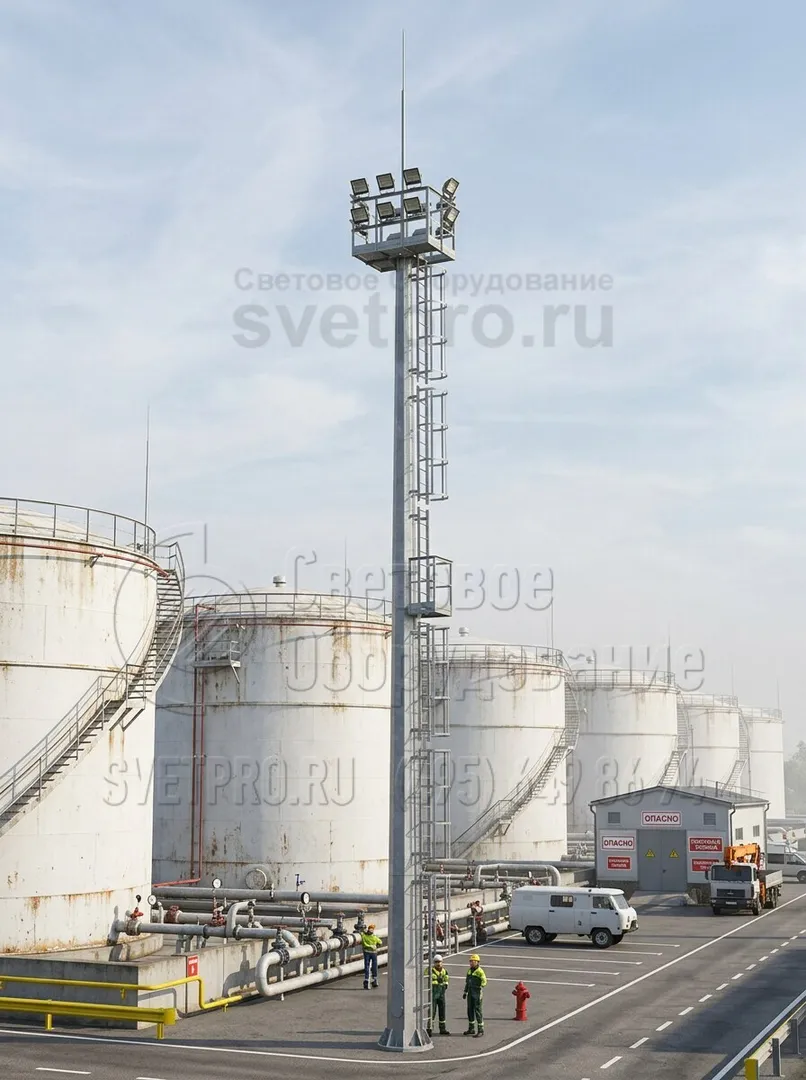

Молниеотводы ВГН-30 устанавливаются на открытых территориях, возле производственных предприятий, занятых добычей/переработкой нефти и газа, на АЗС. Установка конструкции на месте выполняется на фланцевое соединение. Фундамент под опору из бетона с установленным анкерным закладным элементом.

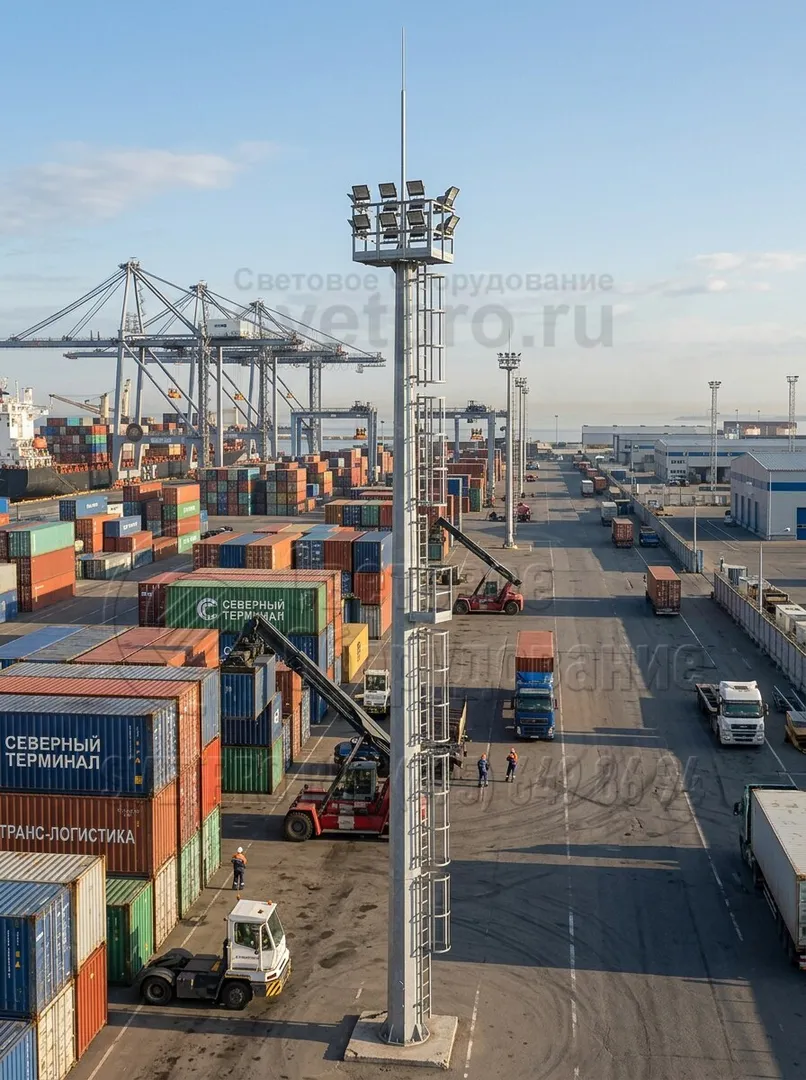

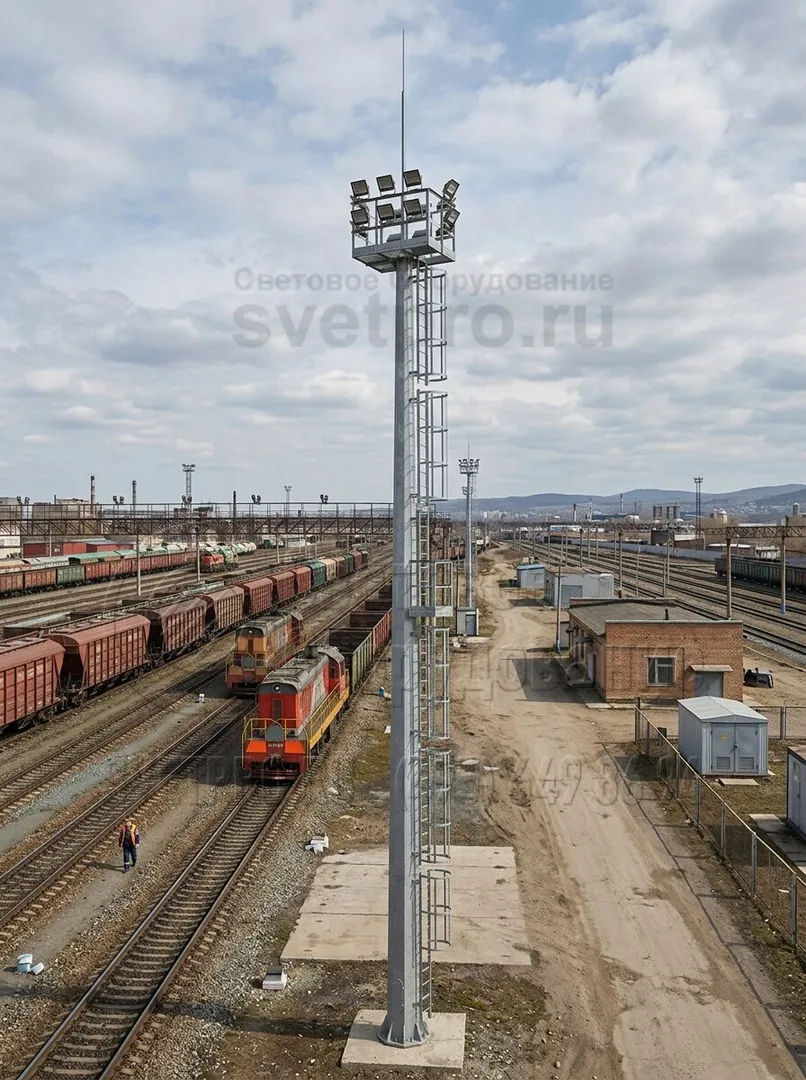

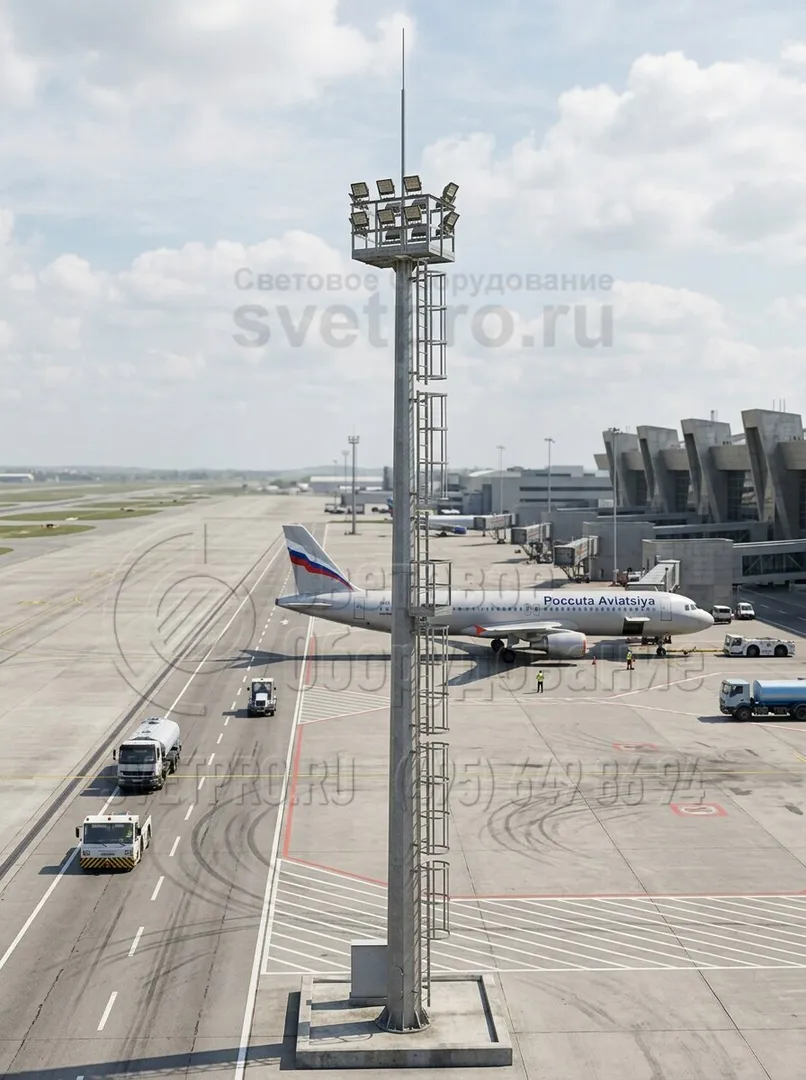

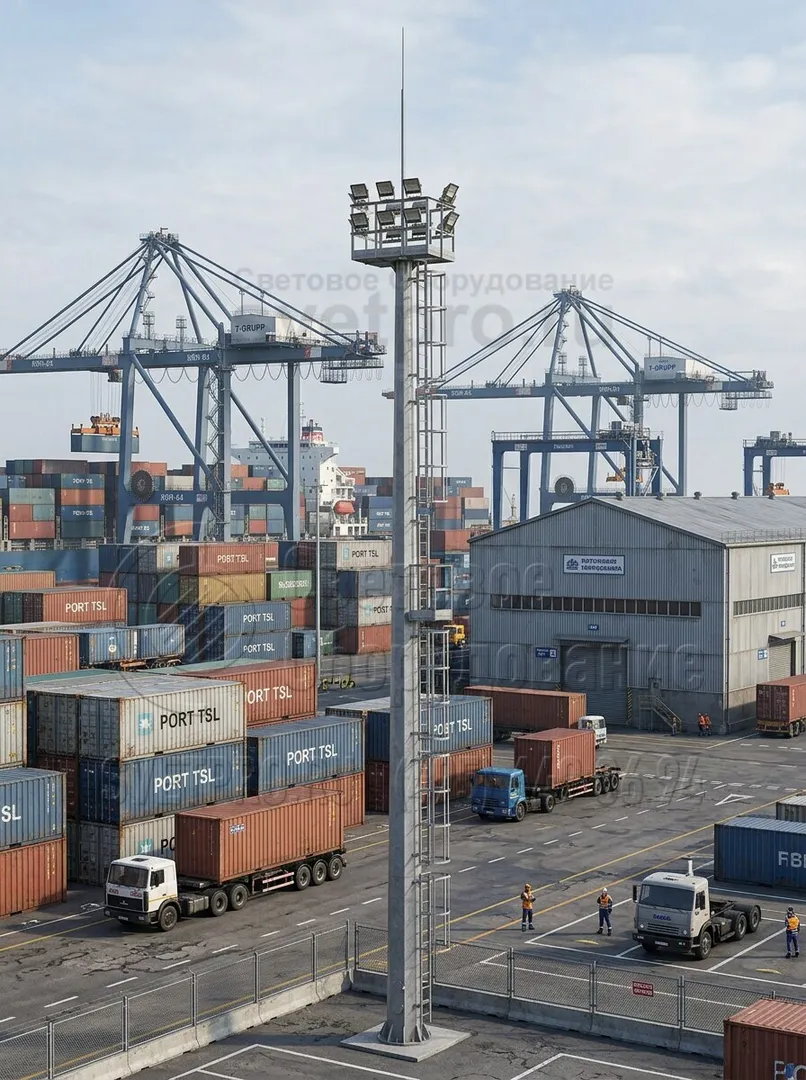

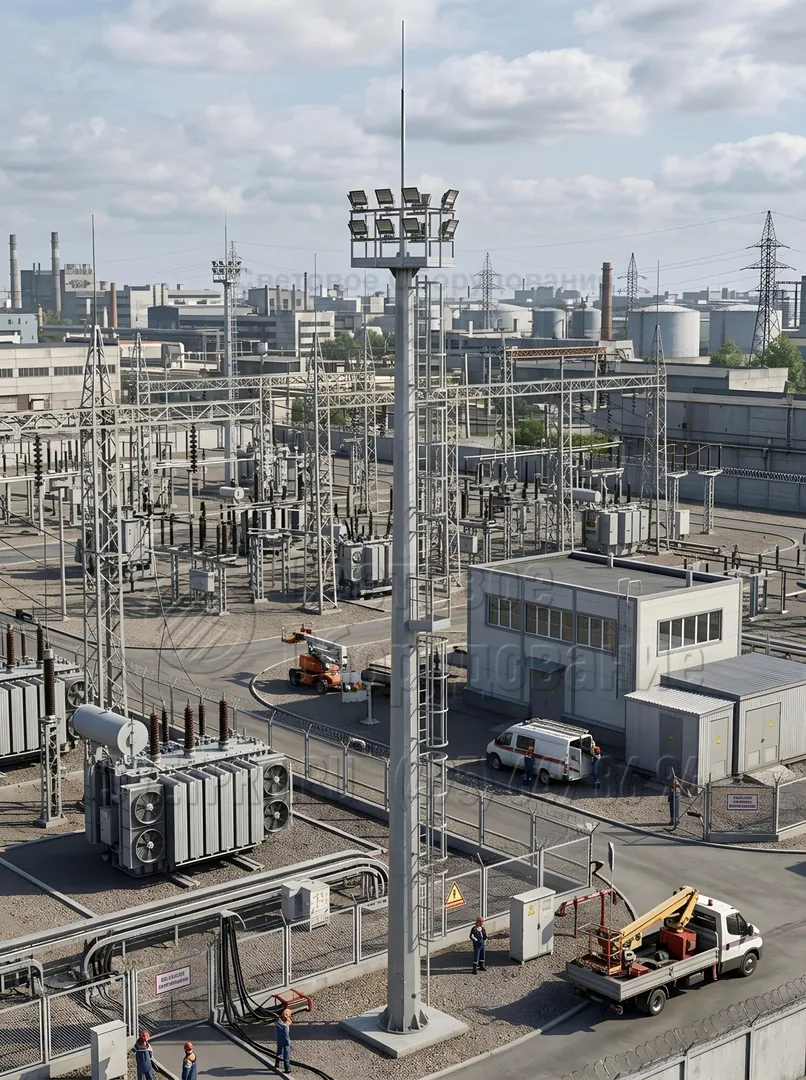

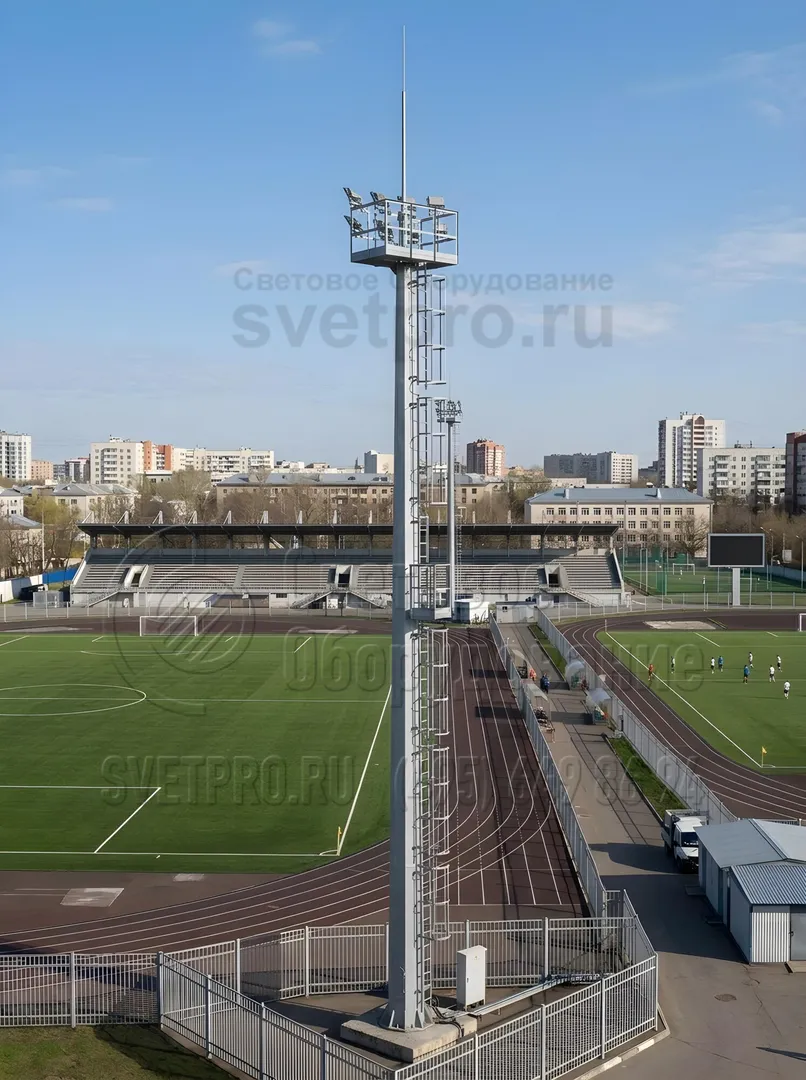

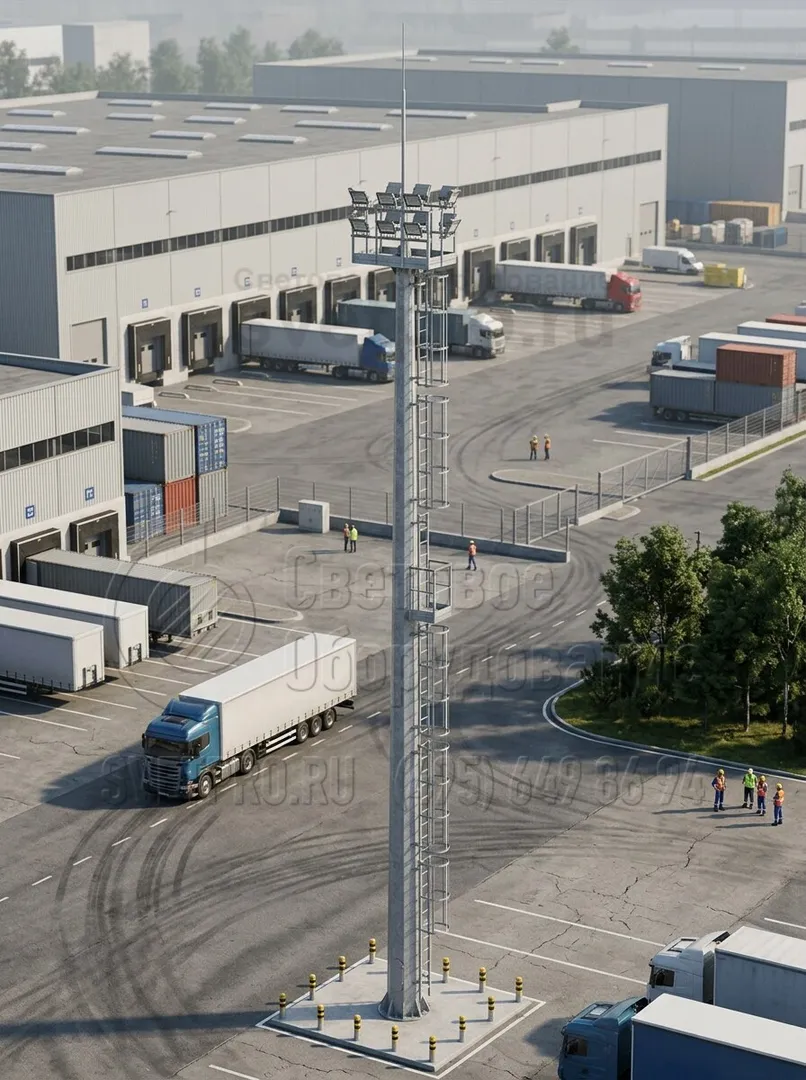

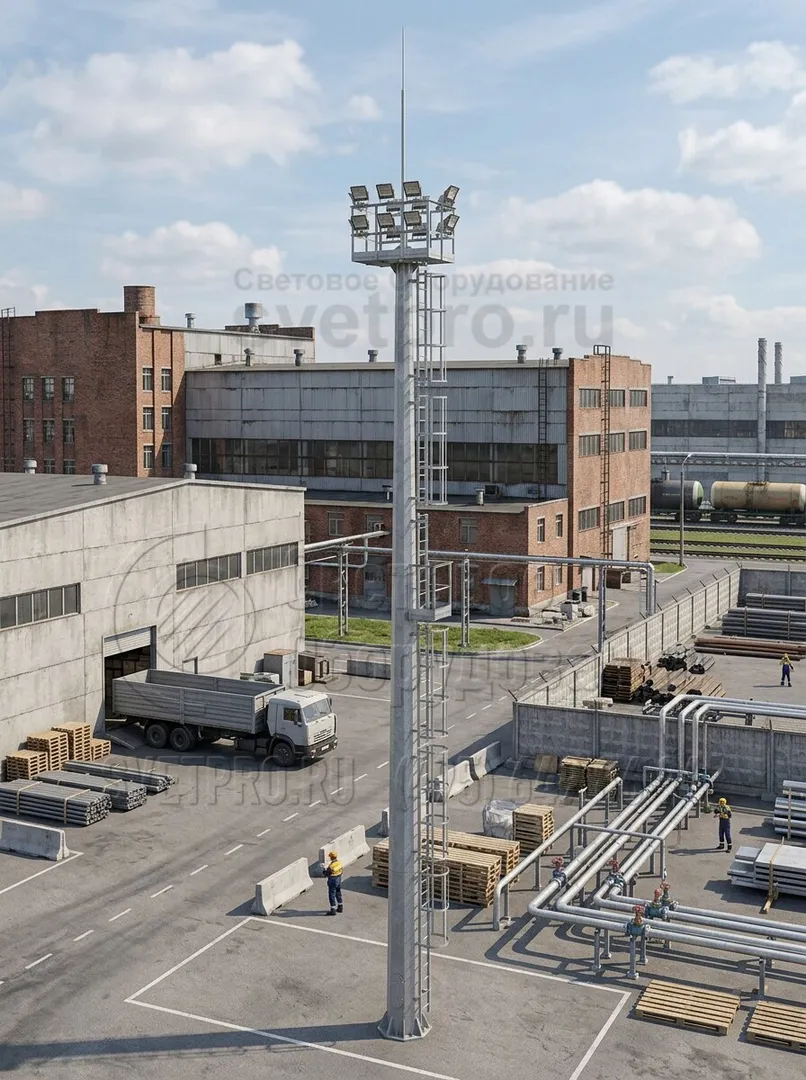

фото с объектов
