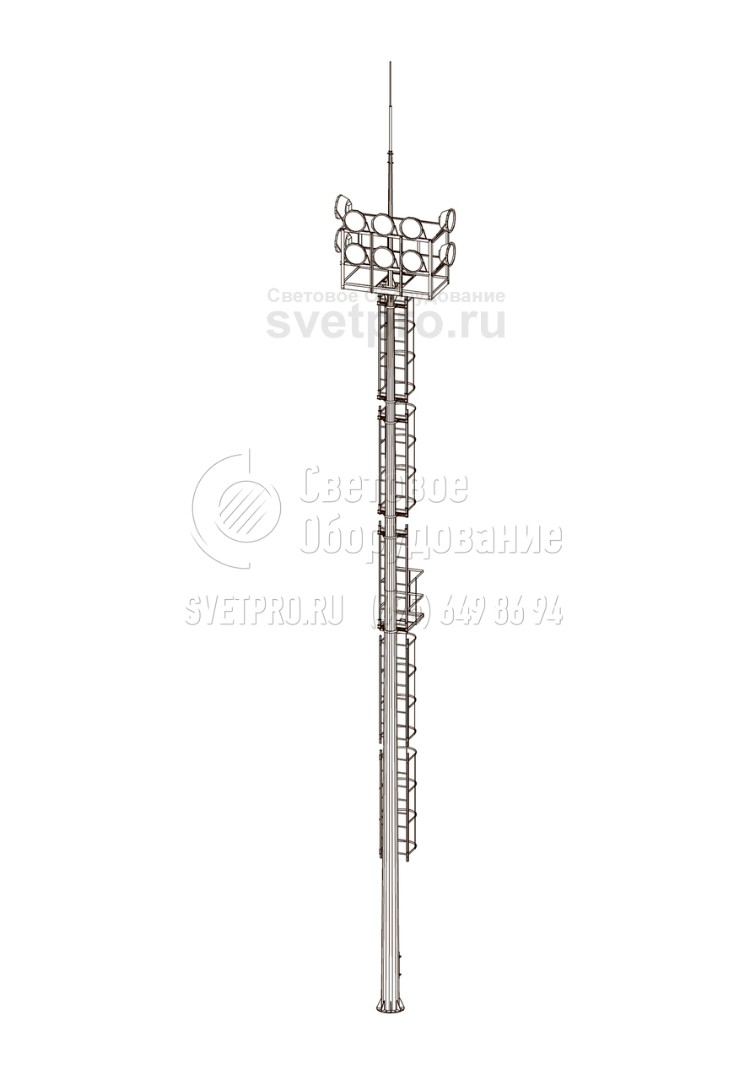

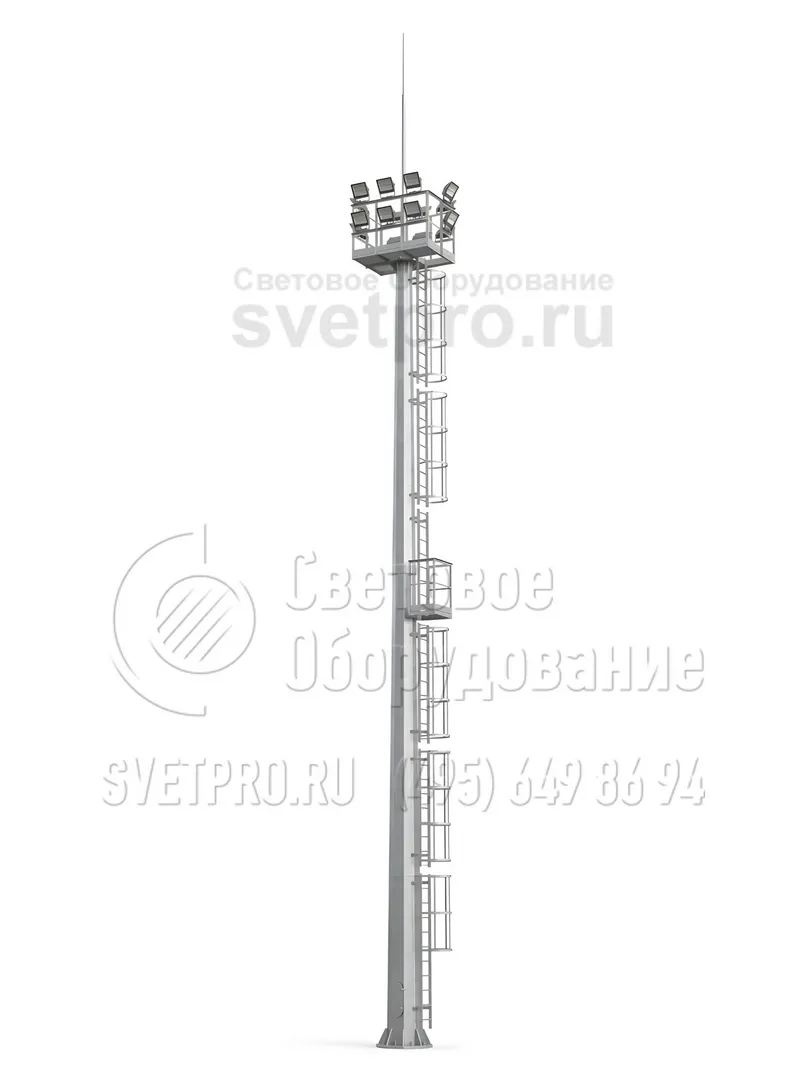

ВГН-50 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 50 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-50 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 1450 мм |
Нижний диаметр: | 1150 мм |
Верхний диаметр: | 350 мм |
Вес: | 8490 кг |
Высота: | 50/60 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?

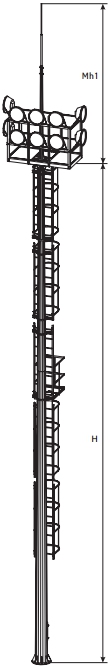

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-50(10)-М10 | 8490 | 50/60 | 250 | 1150 | 1450 | 10 |
ОПИСАНИЕ
Молниеотводы ВГН-50 гармонично сочетают в себе две конструкции: высокомачтовую опору с неподвижной рамой и молниеотвод. Конструкция позволяет организовать требуемый уровень внешнего освещения с обеспечением защиты построек и объектов от удара молний.
При разработке проекта ВГН-50 принимаются во внимание параметры изделия с учетом особенностей мест установки и необходимости выдерживать разные виды нагрузок и климатических факторов. Готовое изделие отличается длительным сроком эксплуатации и имеет эстетичный внешний вид.
Конструкционно мачтовая опора ВГН-50 включает в себя несколько секций, оборудованных неподвижной стальной рамой. Ствол мачты выполнен из листового металлопроката. Для изготовления шпиля молниеотвода используются трубный прокат либо стальные стержни. Монтаж конструкции выполняется на бетонное основание с анкерным элементом. Соединение посредством фланца повышает общую устойчивость всей конструкции.

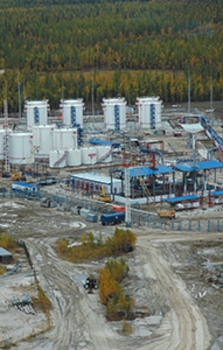

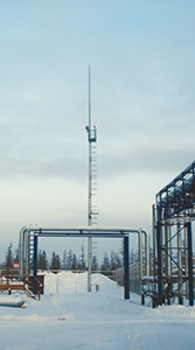

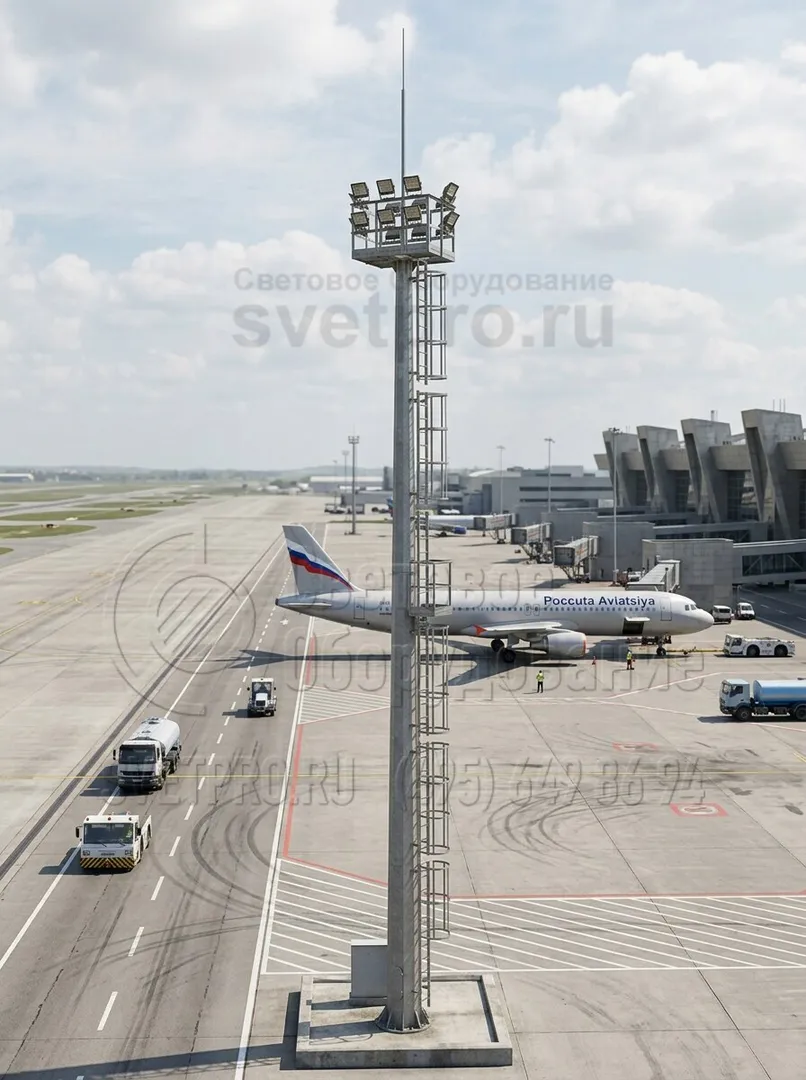

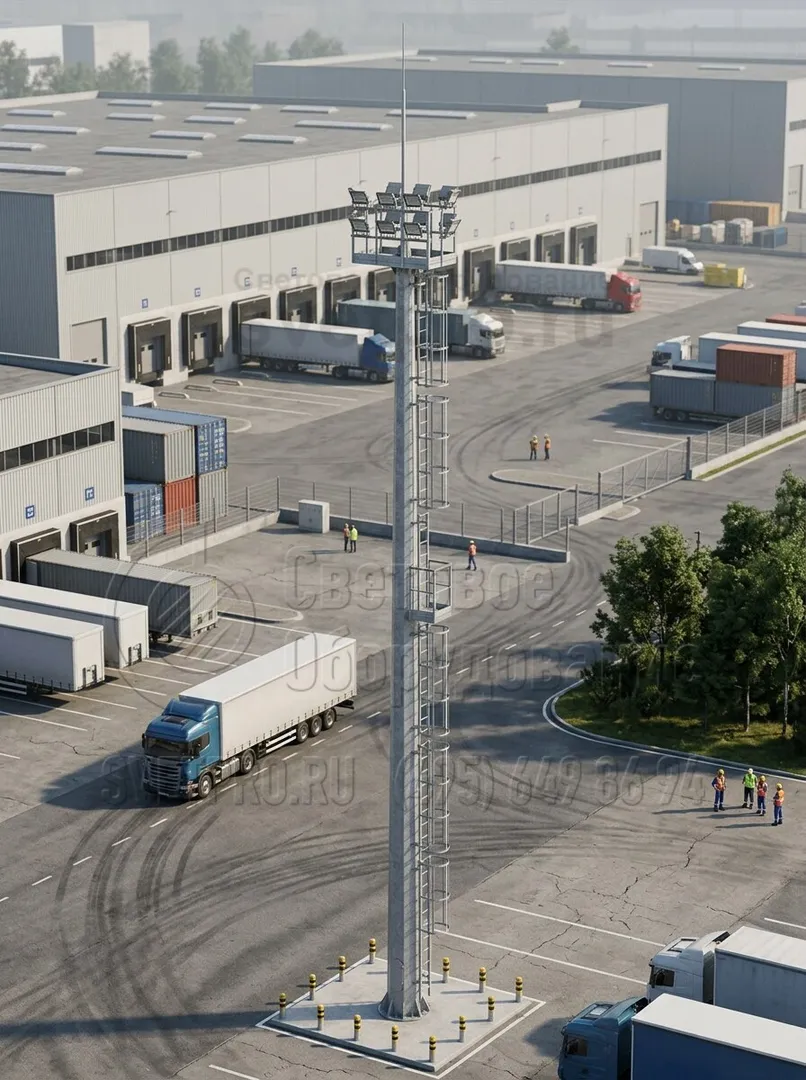

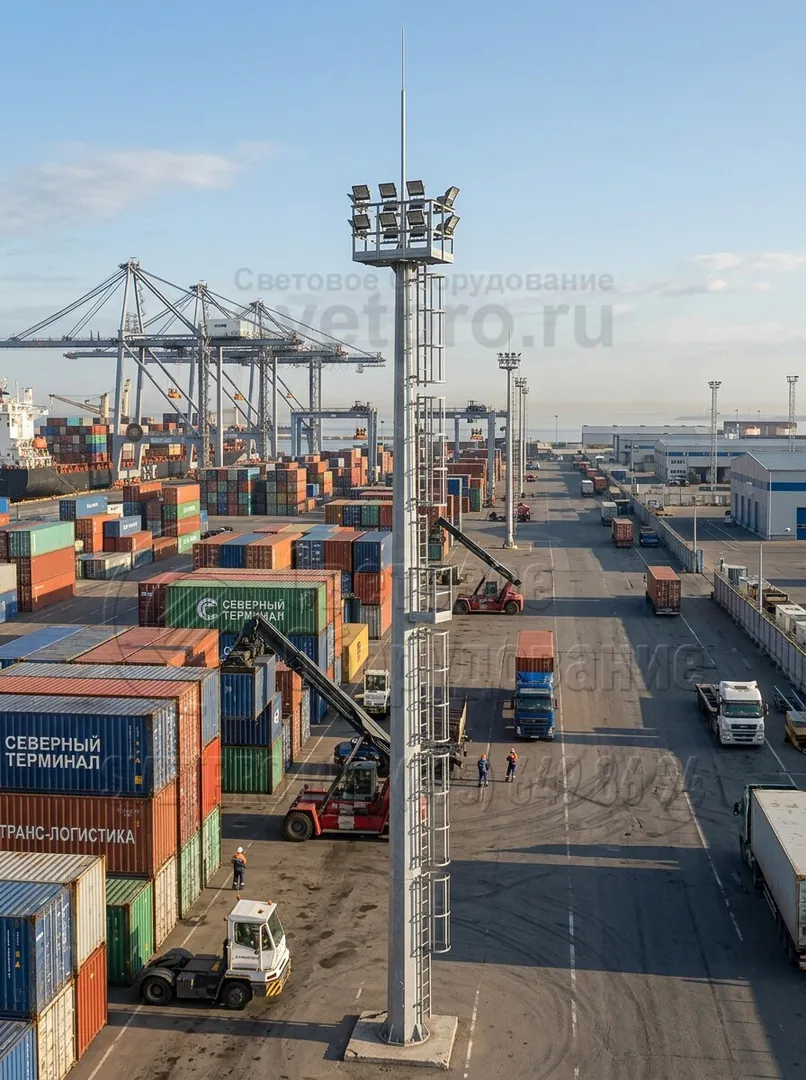

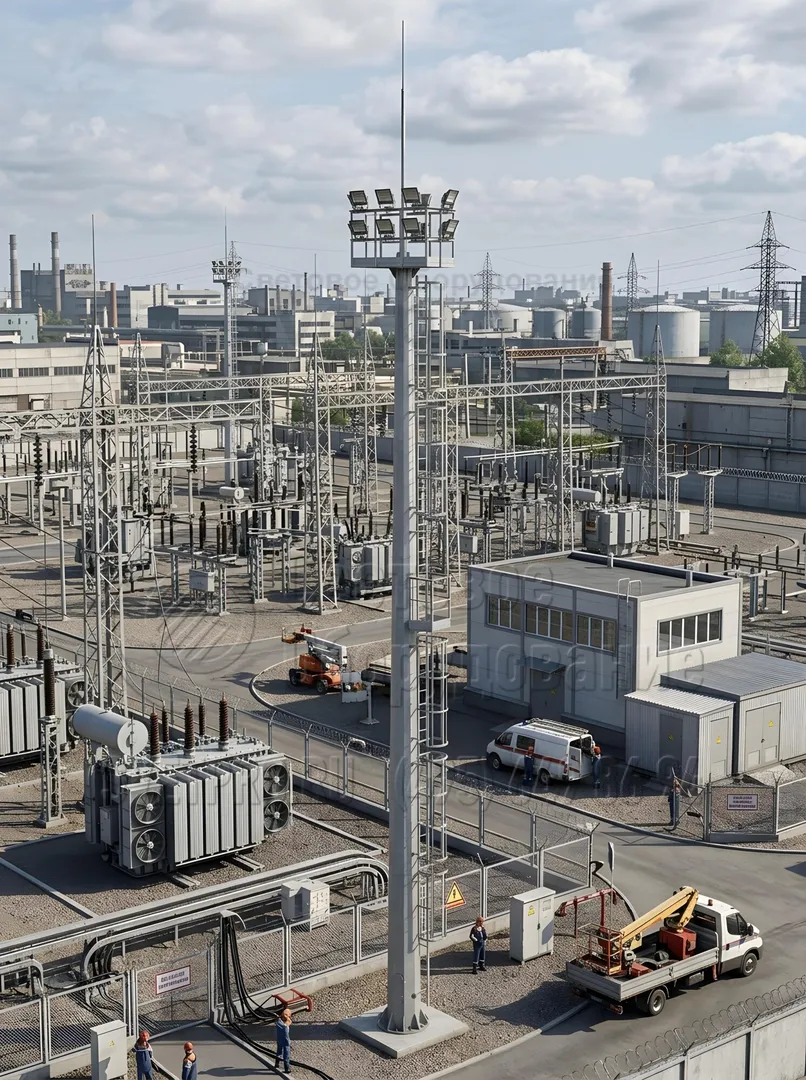

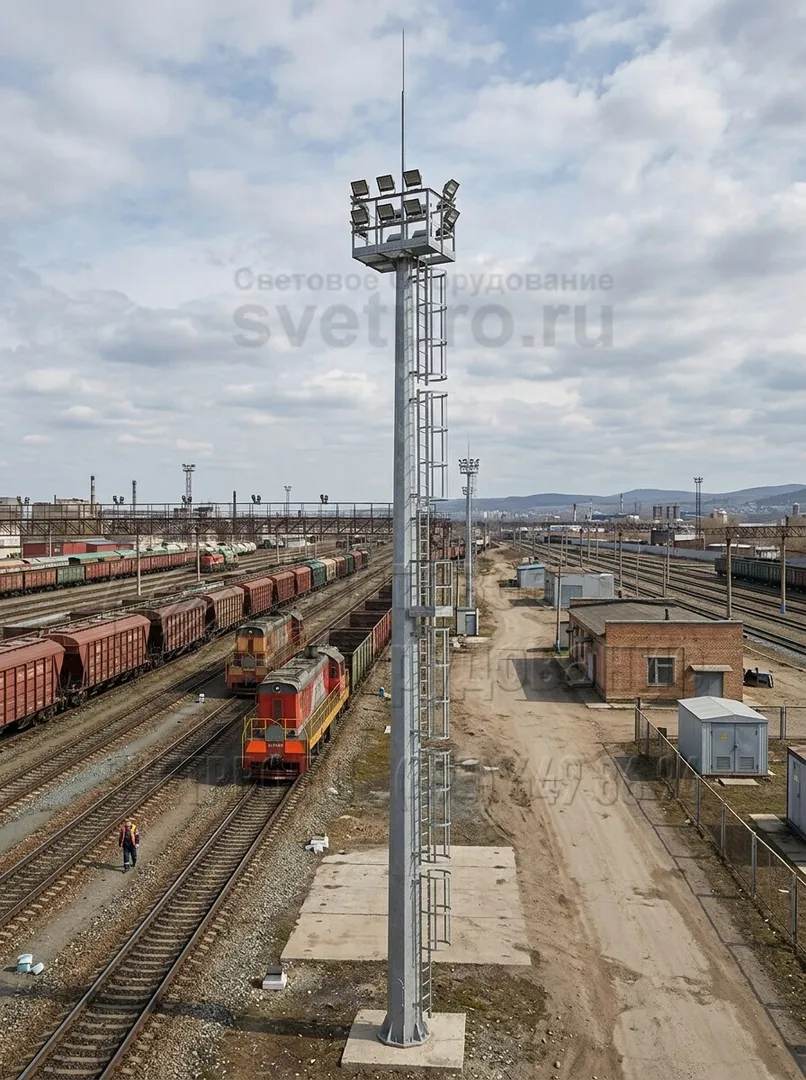

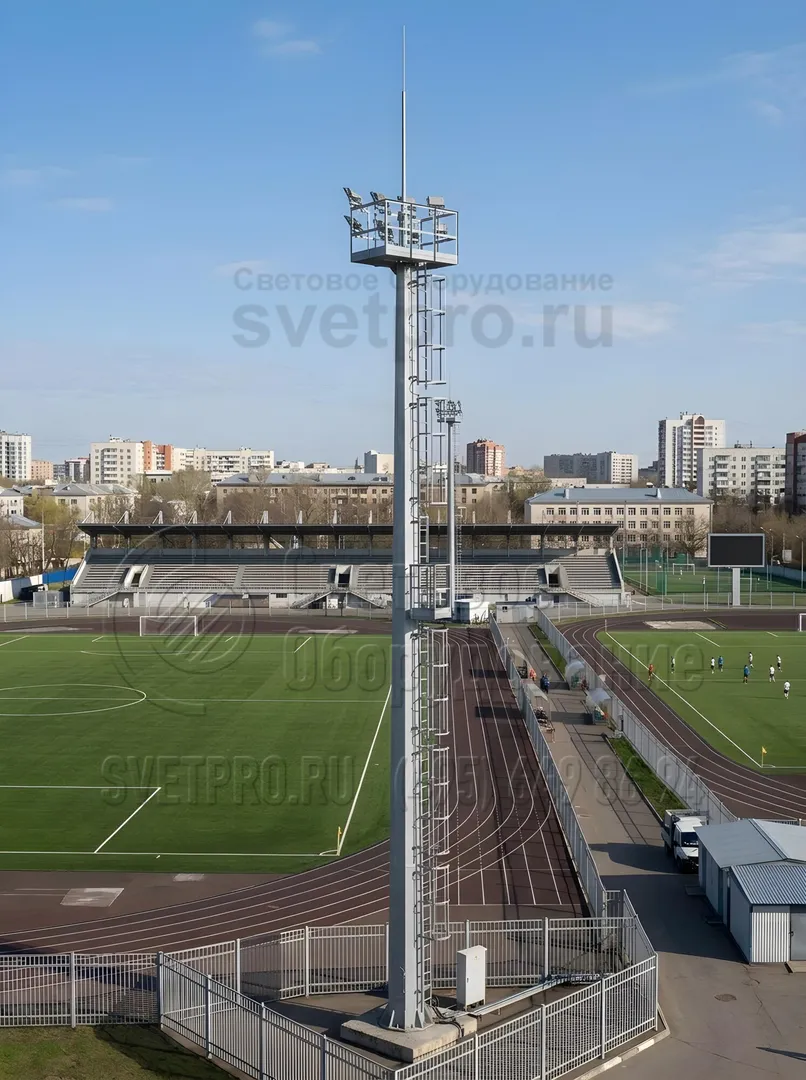

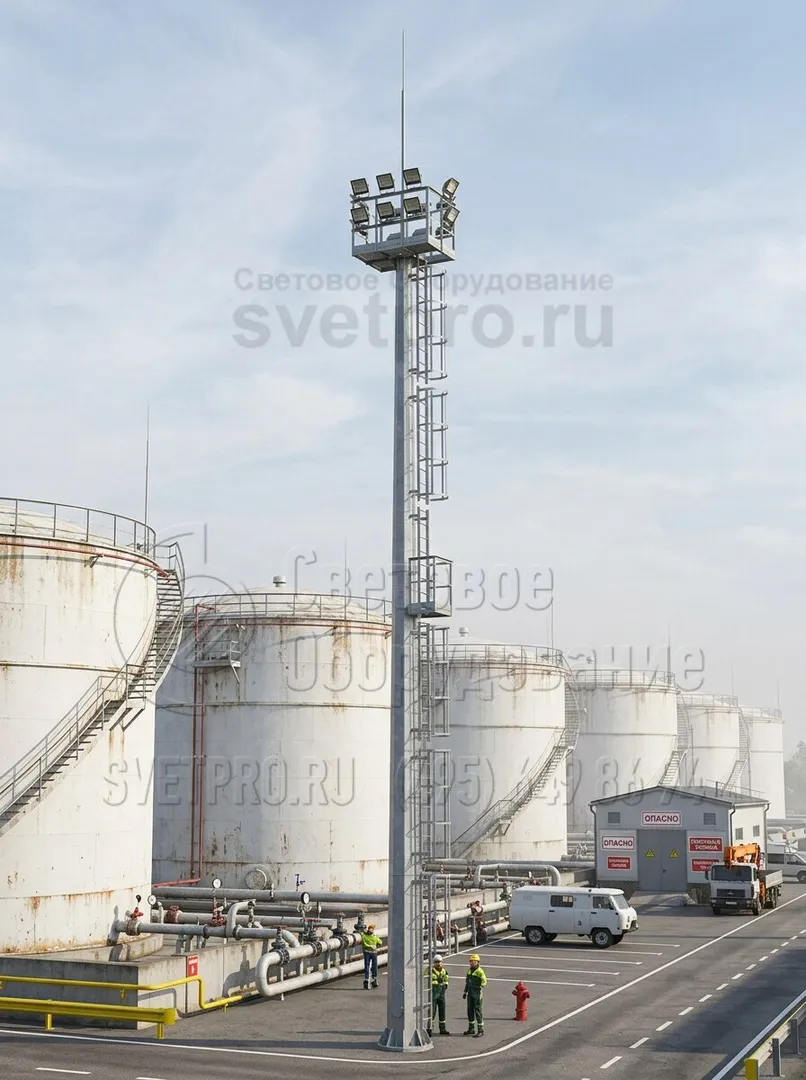

фото с объектов
Похожие товары
МОГК, МОТ Молниеотводы гранёные и трубчатые
ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной
ВГН Молниеотводы на базе высокомачтовых опор со стационарной короной
Молниеотвод
Стальная молниеотводная мачта
МОГК-30 Молниеотводы гранёные и трубчатые высота 30 метров
МОГК-40 Молниеотводы гранёные и трубчатые высота 40 метров
ВГМ-20 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 20 метров

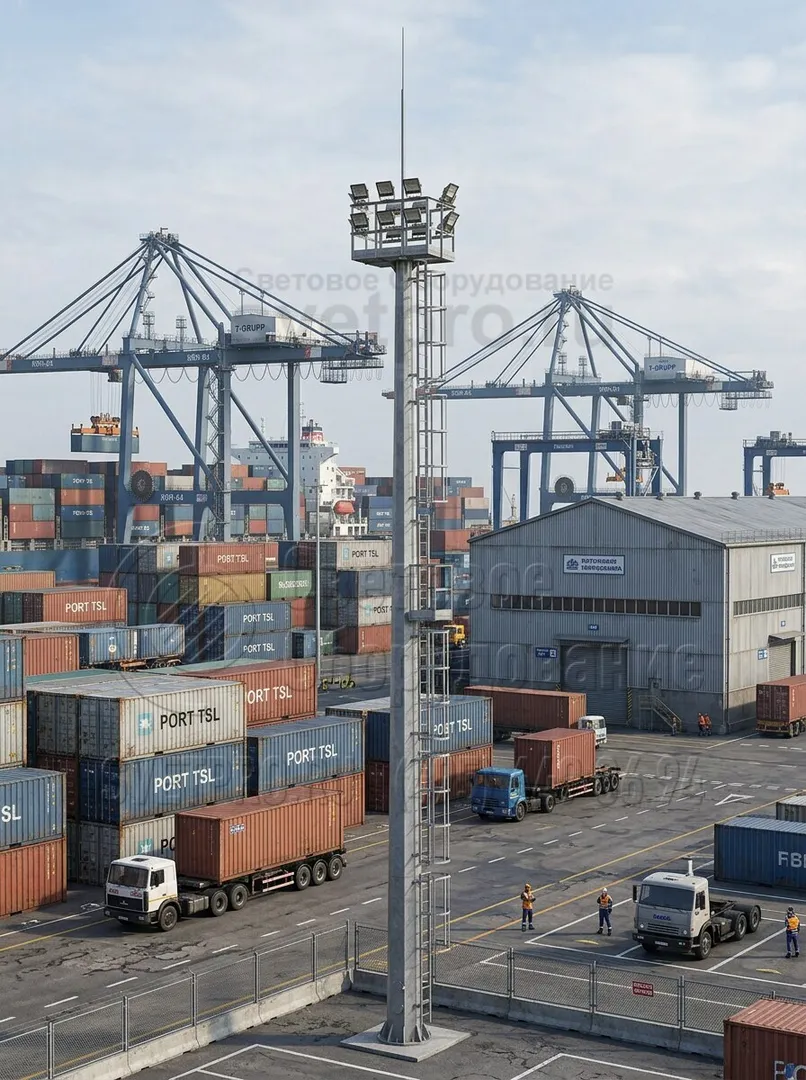

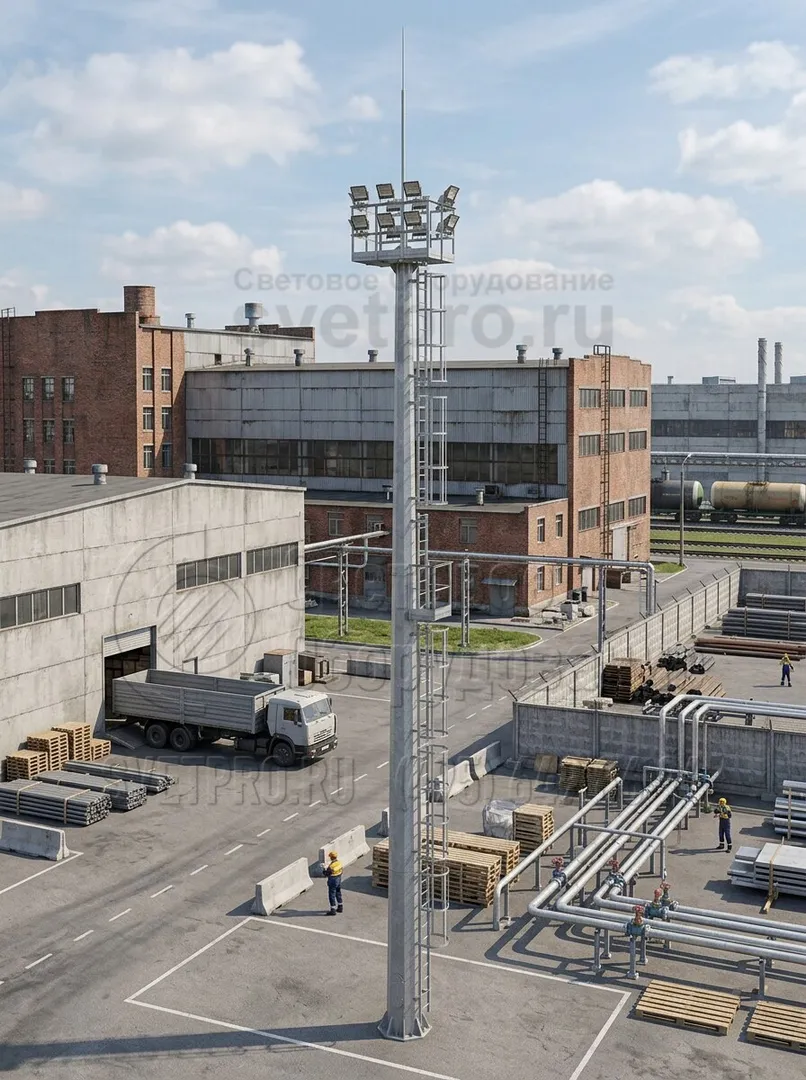

Мачты со стационарной короной на объектах
