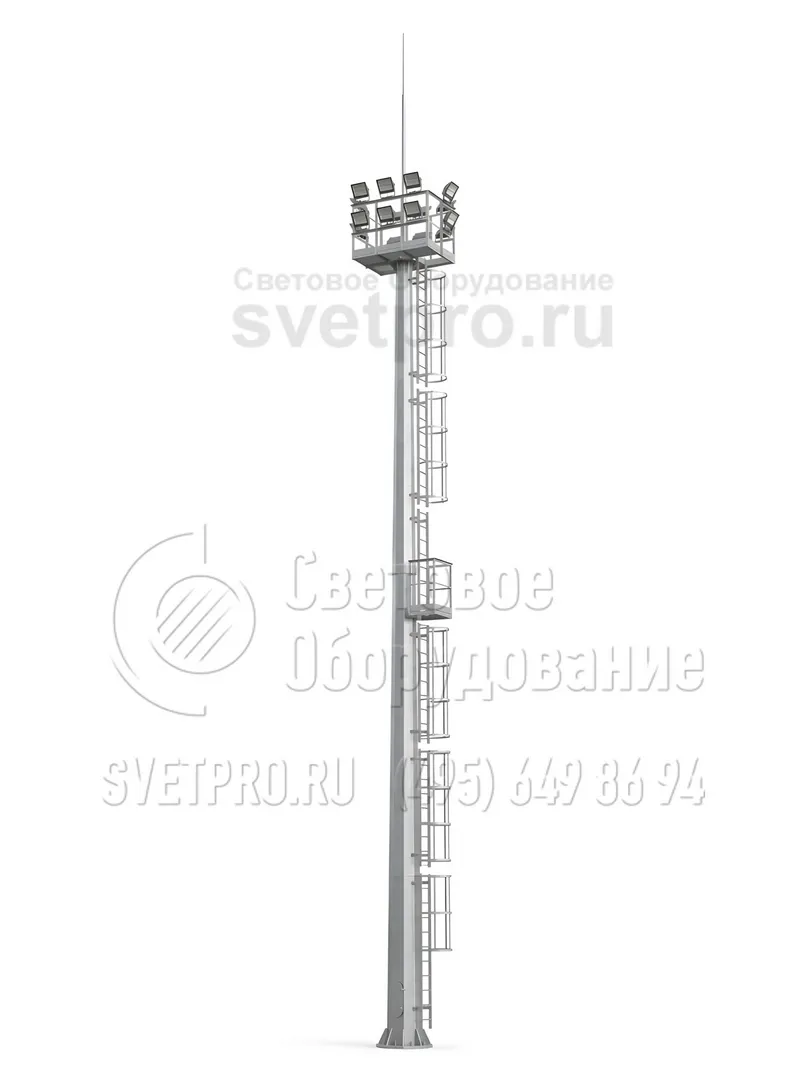

ВГН-40 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 40 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-40 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 1100 мм |
Нижний диаметр: | 820 мм |
Верхний диаметр: | 270 мм |
Вес: | 5490 кг |
Высота: | 40/50 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?

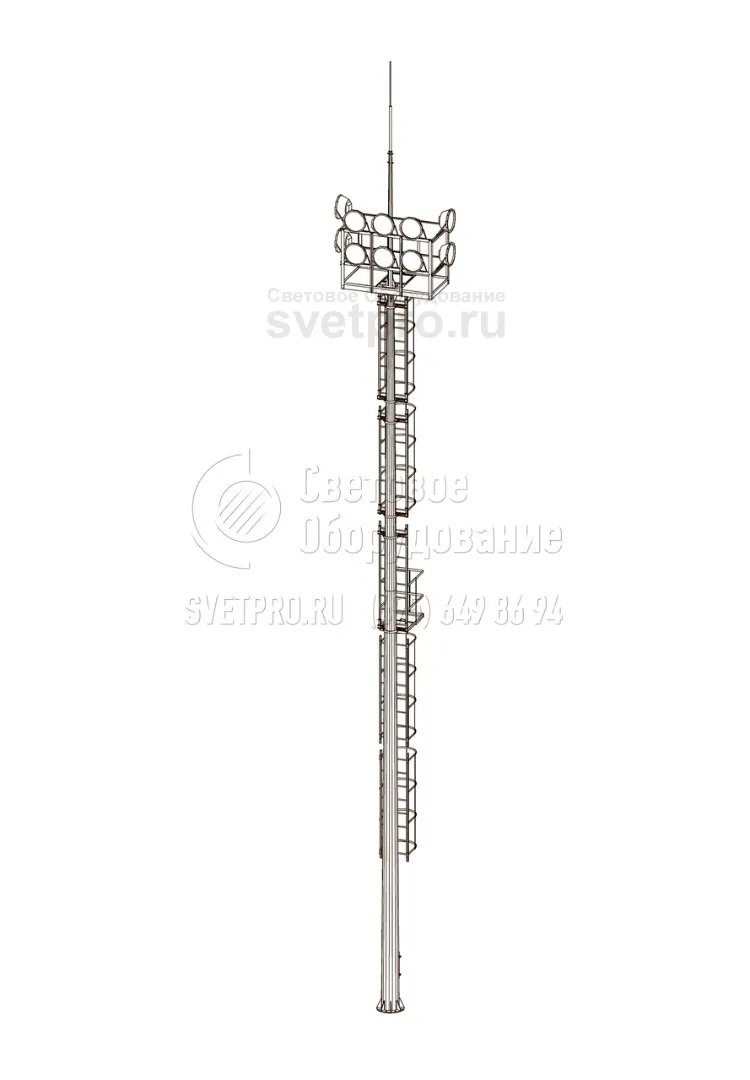

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-40(10)-М10 | 5490 | 40/50 | 270 | 820 | 1100 | 10 |
ОПИСАНИЕ
Молниеотвод ВГН-40 – сборное изделие, представленное прожекторной опорой освещения, в верхней части которой установлен стержень молниеотвода. На стальной граненой мачте также расположена светотехника, что позволяет использовать опорную мачту одновременно для освещения и защиты от молний. Конструкция оснащается неподвижной рамой с прожекторами, обслуживание которых выполняется с помощью установленных лестниц, защитных ограждений и площадок.
Конструкция молниеотвода ВГН-40 изготавливается из стального металлопроката посредством сгибания на специальных станках. Завершающая стадия формирования изделия – выполнение сварки и финальной обработки от ржавчины посредством горячего цинкования. Покрытие имеет гарантию на устойчивость к коррозии на 15 лет.
Установка молниеотвода ВГН-40 производится на открытых пространствах, на территории промышленных предприятий по добыче и переработке газа и нефти, на автозаправках. Молниеотвод монтируется на бетонное основание посредством фланцевого соединения с анкерным закладным элементом.

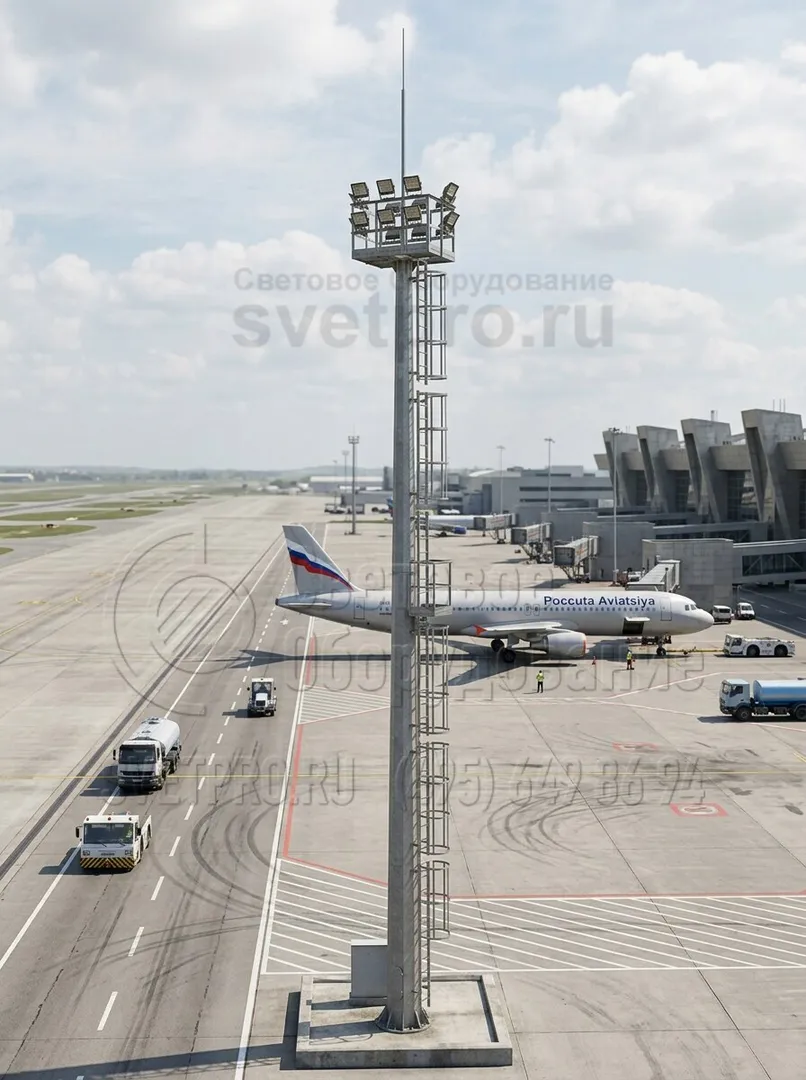

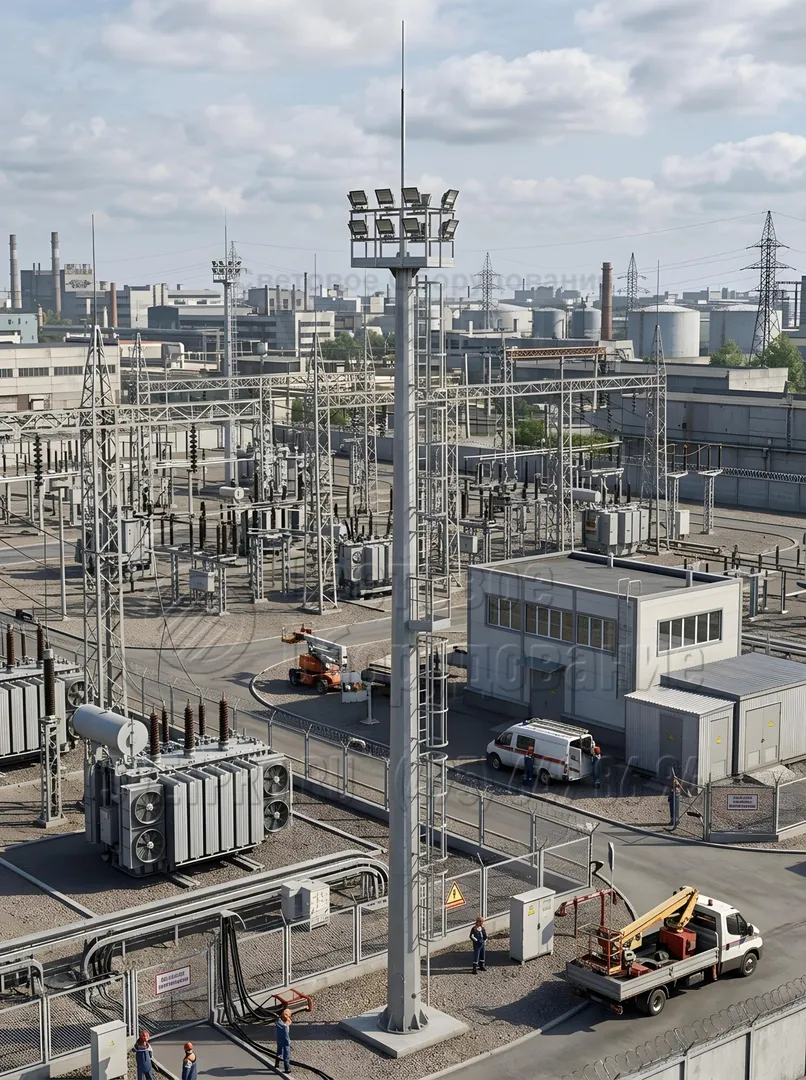

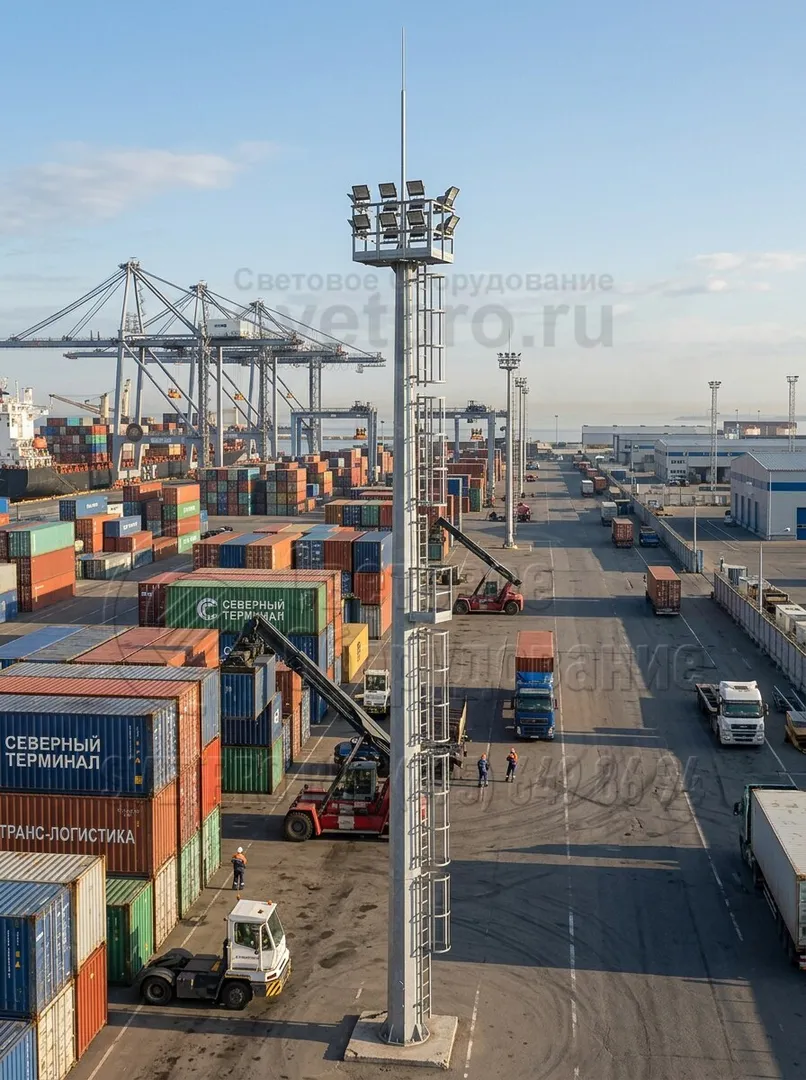

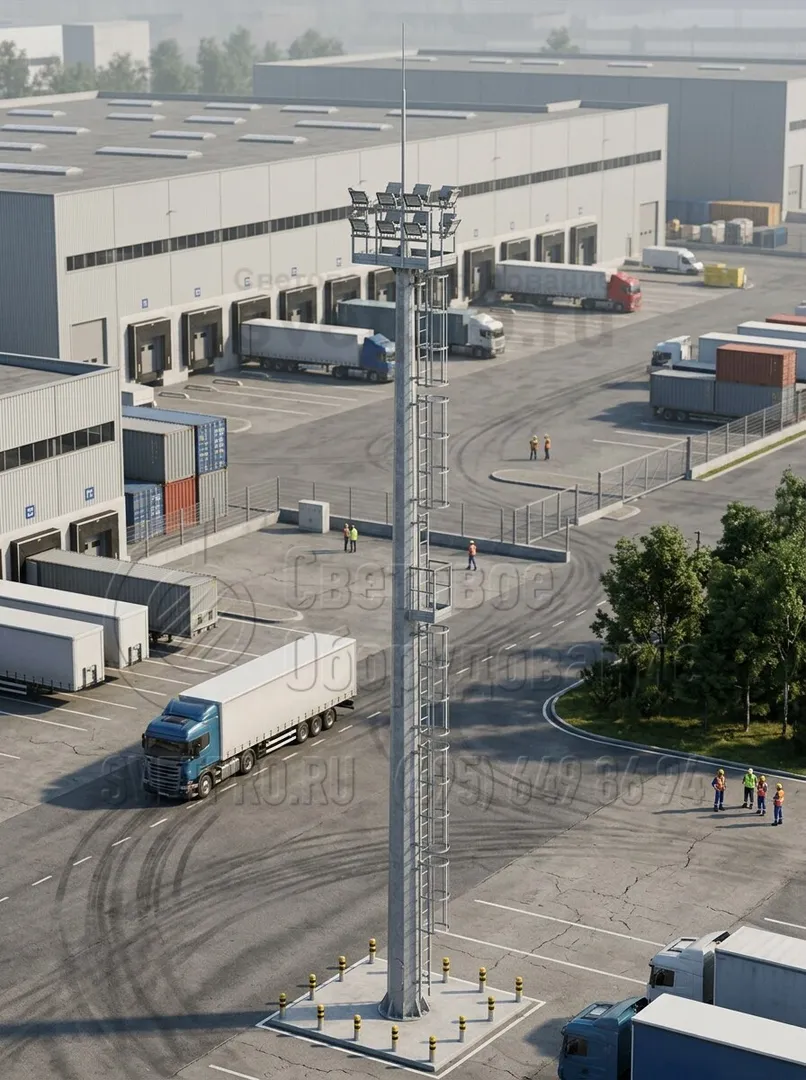

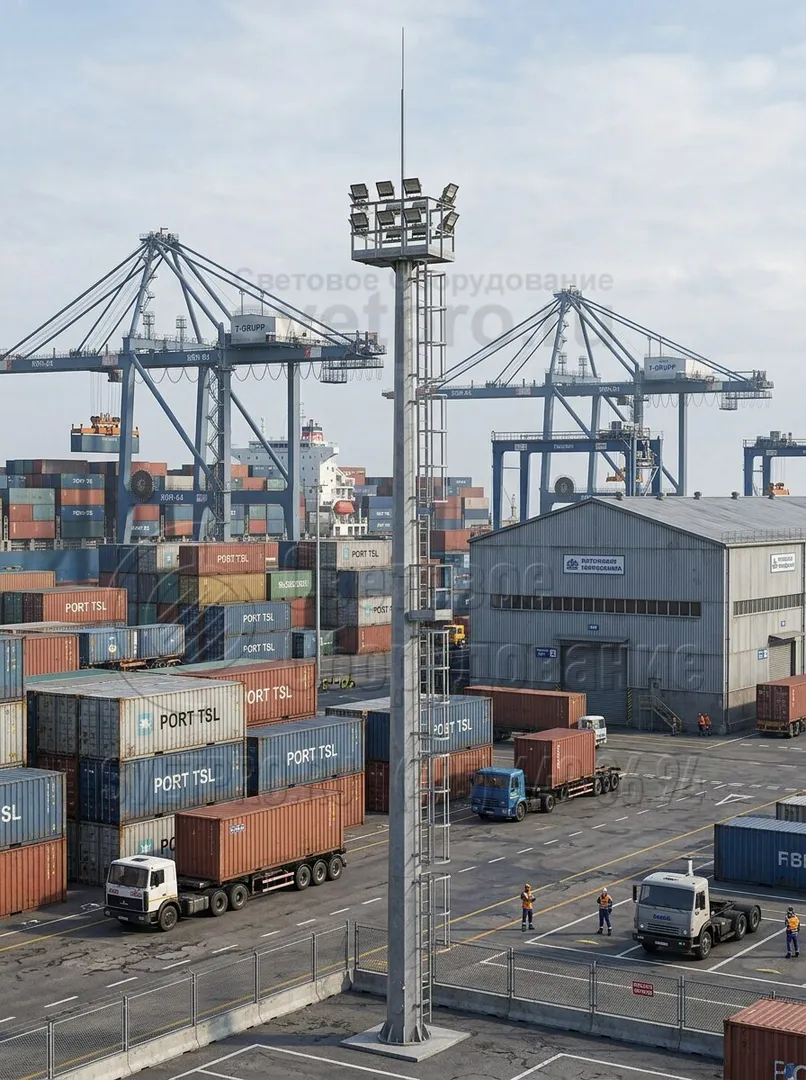

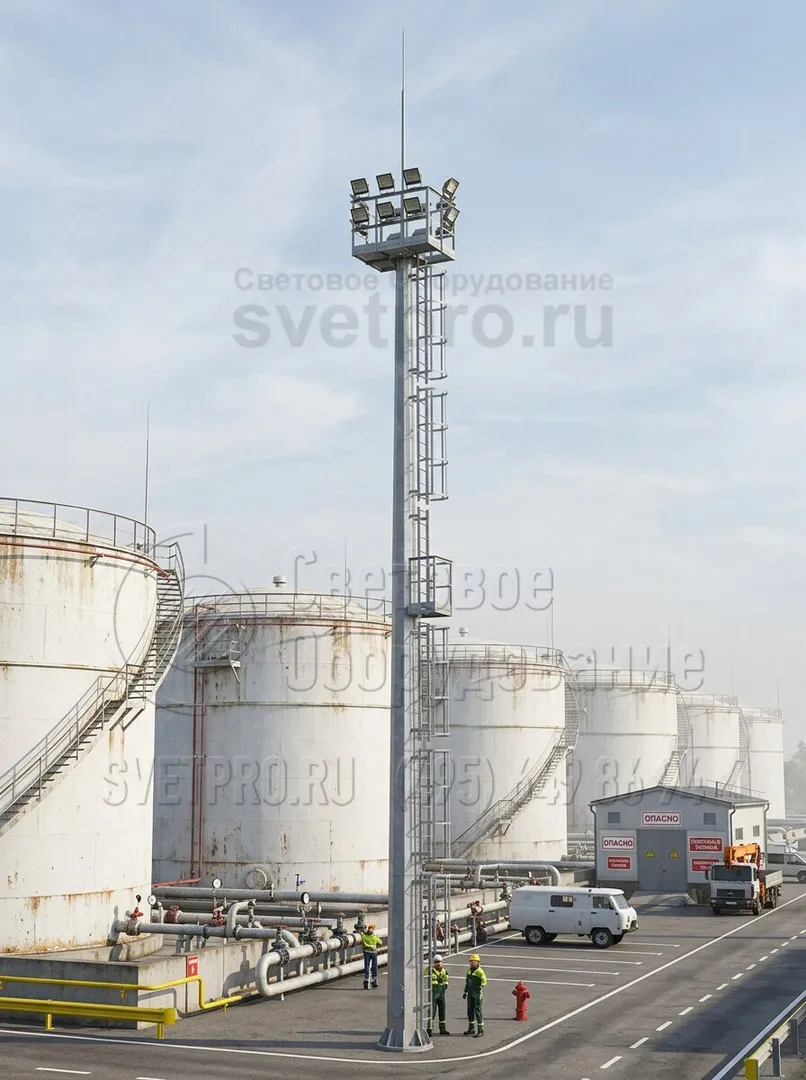

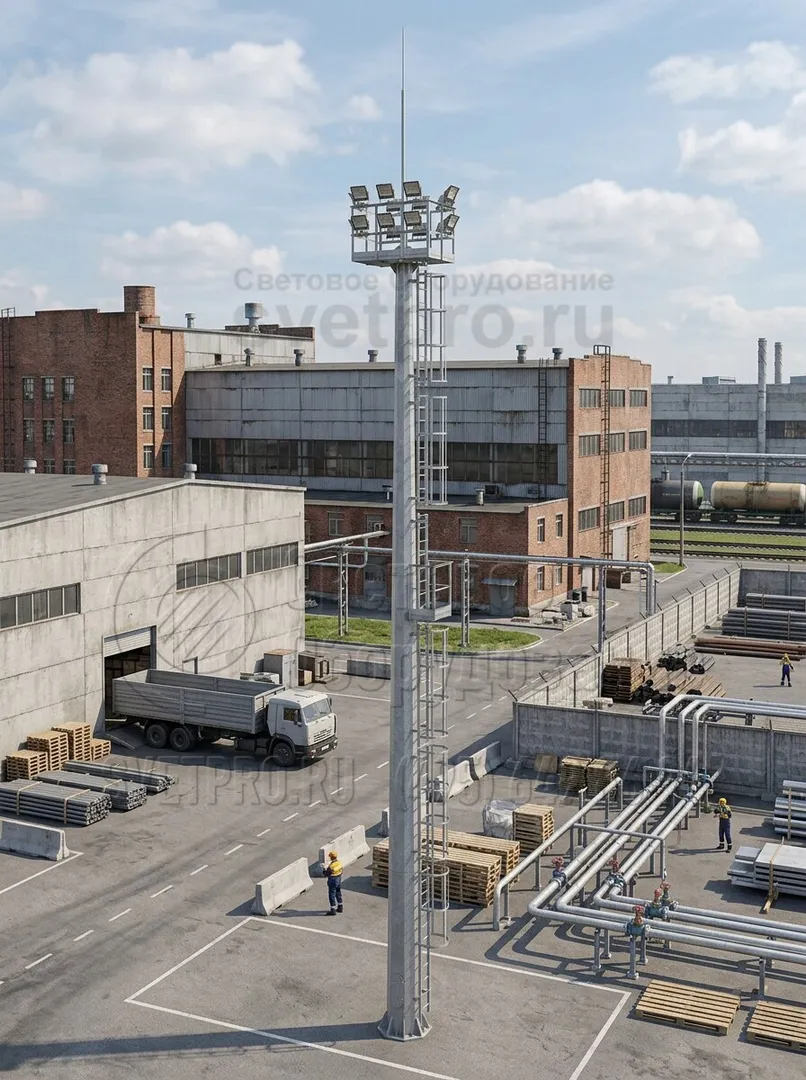

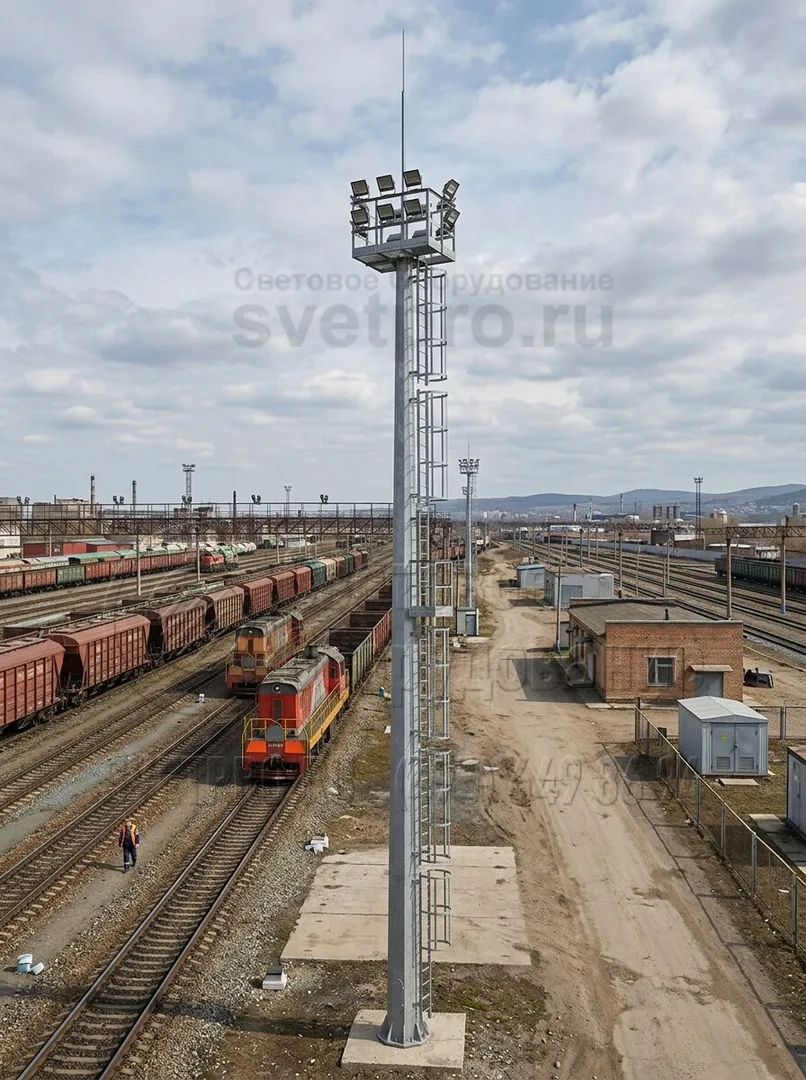

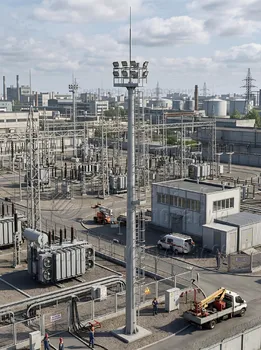

фото с объектов
