ВГМ-25 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 25 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВГМ-25 |
| Количество световых приборов: | 6-10 |
| Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
| Материал: | Листовая сталь |
| Размер фланца: | 640-750 мм |
| Нижний диаметр: | 441-525 мм |
| Высота: | 25 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
|---|---|---|---|---|---|---|---|
| ВГМ-25 | ВГМ-15-М10 | 25 | 10 | ВМО-15 | 500 | 700 | 600 |
| ВГМ-25 | ВГМ-16-М9 | 25 | 9 | ВМО-16 | 450 | 640 | 540 |
| ВГМ-25 | ВГМ-16-М9 | 25 | 9 | ВМО-16 | 500 | 700 | 600 |
| ВГМ-25 | ВГМ-20-М5 | 25 | 5 | ВМО-20 | 441 | 640 | 540 |
| ВГМ-25 | ВГМ-20-М5 | 25 | 5 | ВМО-20 | 525 | 750 | 650 |
| ВГМ-25 | ВГМ-20-М5 | 25 | 5 | ВМО-20 | 500 | 700 | 600 |
ОПИСАНИЕ
Молниеотвод ВГМ-25 конструируется на базе высокомачтовой осветительной опоры с подвижной короной, сверху которой устанавливается стальной шпиль молниеприемника. Изделие востребовано для монтажа на объектах, где требуется одновременная организация защиты от молний и качественной наружной подсветки: АЗС, объекты производственного назначения, нефтехранилища и НПЗ.
Усиленная конструкция основы позволяет надежно закрепить в верхней части столба высокий шпиль молниеотвода. ВГМ-25 изготавливается из листового проката: листы стали сгибаются и свариваются одним-двумя швами. Защиту изделия от коррозии обеспечивает обработка горячим цинкованием. Образуемый на поверхности металла слой цинка предотвращает появление и развитие ржавчины, повреждения опоры от прочих негативных факторов. Гарантия на антикоррозийное покрытие – 15 лет.
Монтаж ВГМ-25 производится на бетонный закладной фундамент с находящимся внутри закладным элементом. В каждом отдельном случае расчет основания выполняется индивидуально.

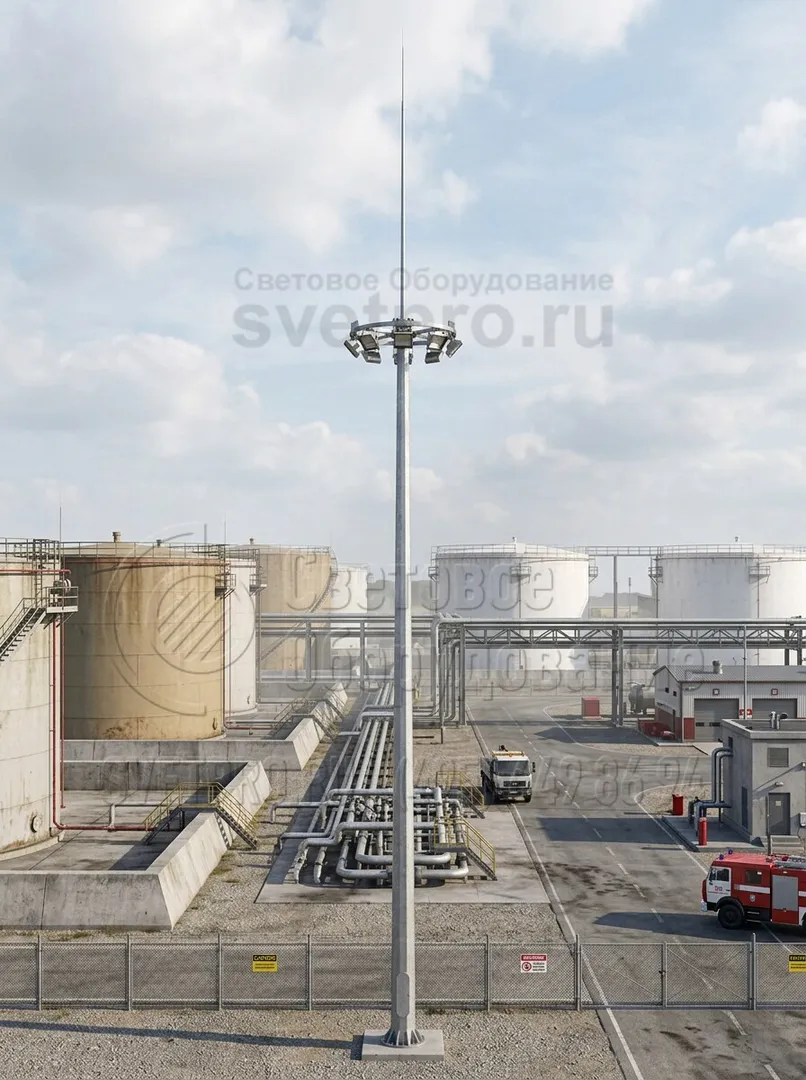

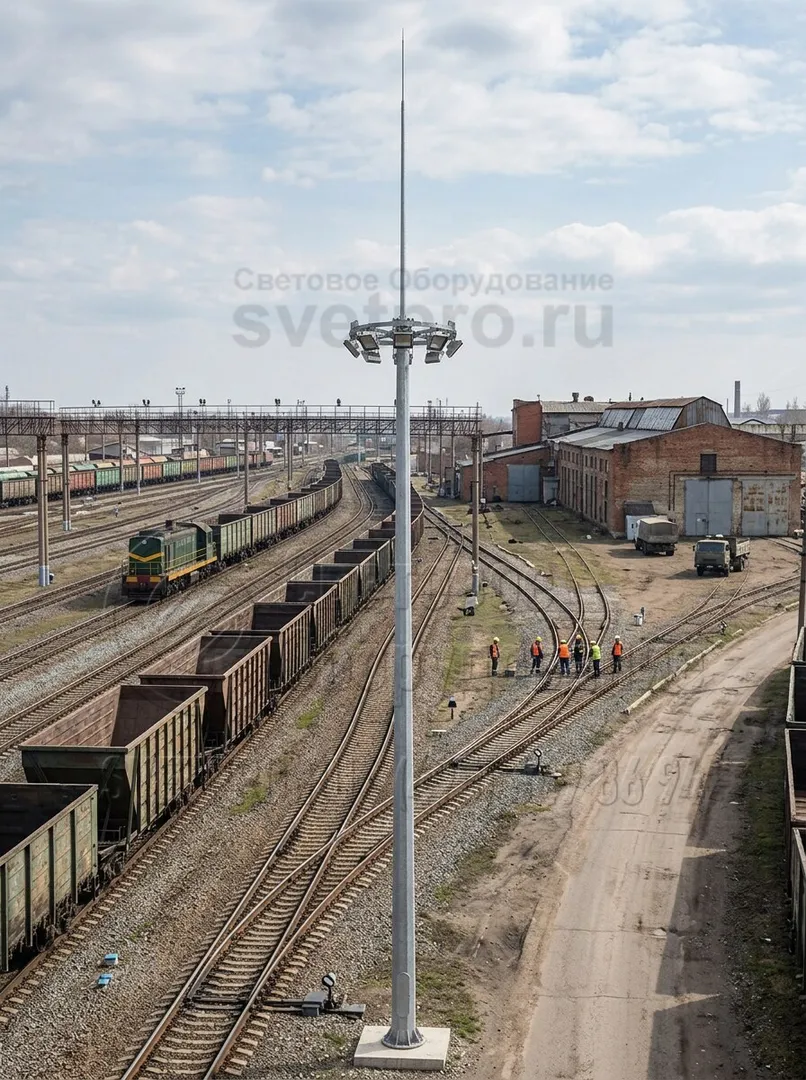

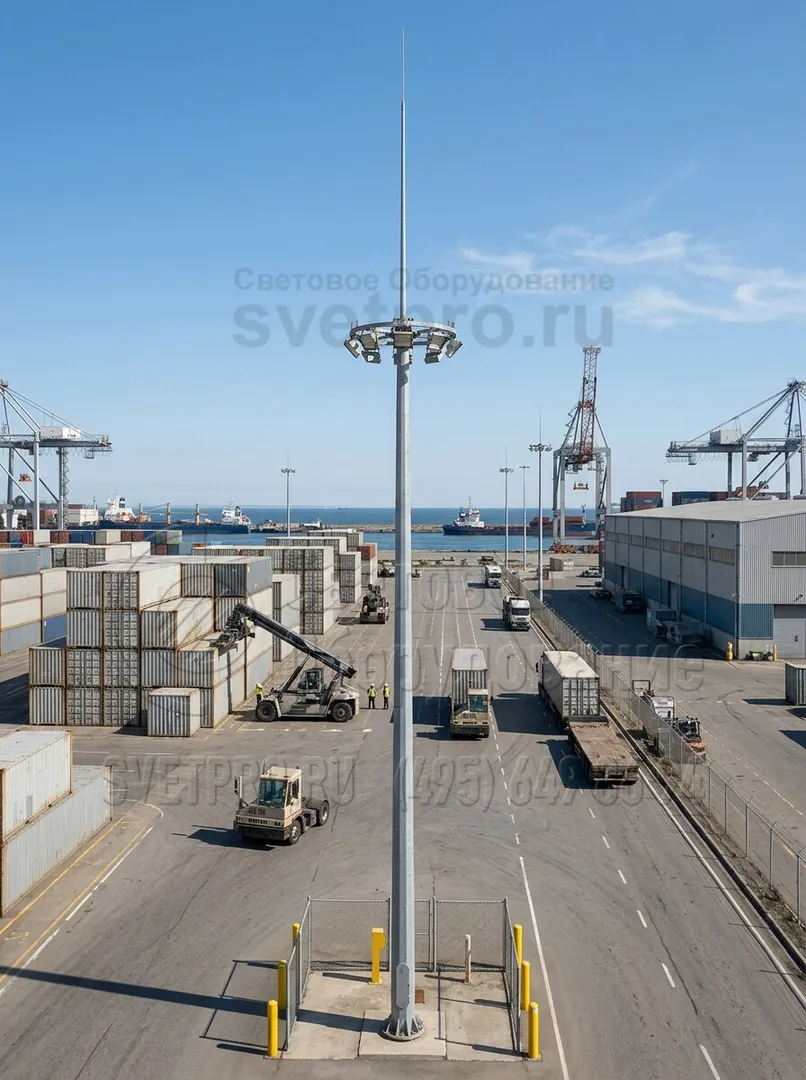

фото с объектов
|
|
