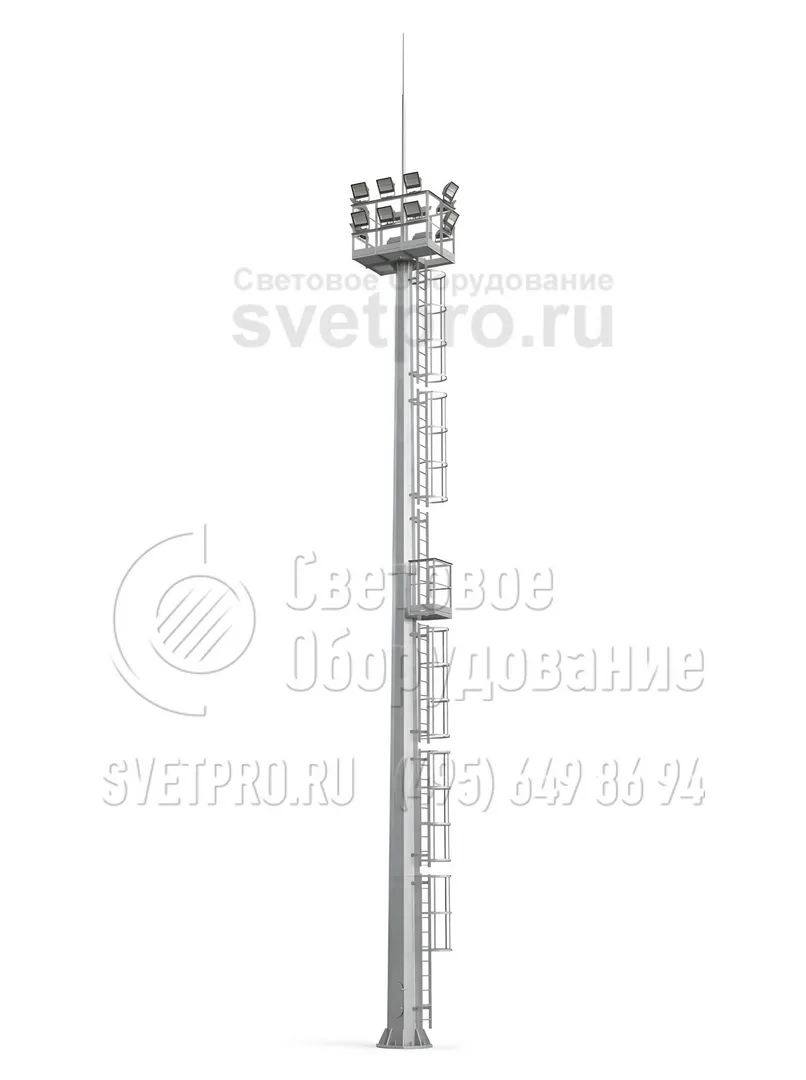

ВГН-20 Молниеотводы на базе высокомачтовых опор со стационарной короной высота 20 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГН-20 |
Количество световых приборов: | 6-10 |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 550 мм |
Верхний диаметр: | 270 мм |
Вес: | 2440 кг |
Высота: | 20/30 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Кол-во прожекторов |
---|---|---|---|---|---|---|
ВГН | m,кг | H, м | d, мм | D, мм | A, мм | шт. |
ВГН-20(10)-М10 | 2440 | 20/30 | 270 | 550 | 800 | 10 |
ОПИСАНИЕ
Молниеотвод ВГН-20 совмещает в себе функции двух конструкций – высокомачтовой опоры с неподвижной короной и молниеотвода. Такой тандем позволяет организовать на требуемой территории внешнее освещение и обеспечить ее защиту от удара молний.
Проектирование ВГН-20 подразумевает индивидуальный подбор параметров изделия с учетом особенностей места установки в вопросах различных видов нагрузок и воздействия климата. Поверхность опоры подлежит обязательной обработке от ржавчины горячим цинкованием. Защита поверхности слоем цинка обеспечивает длительный срок использования опоры и привлекательный вид конструкции.
Мачтовая опора ВГН-20 состоит из нескольких секций, оборудуется стационарной короной и молниеприемником стержневого типа из стали. Для изготовления ствола мачты применяется листовой металлопрокат. Шпиль производится из трубного проката либо стального стержня. Конструкция монтируется на бетонный фундамент с анкерным закладным элементом.

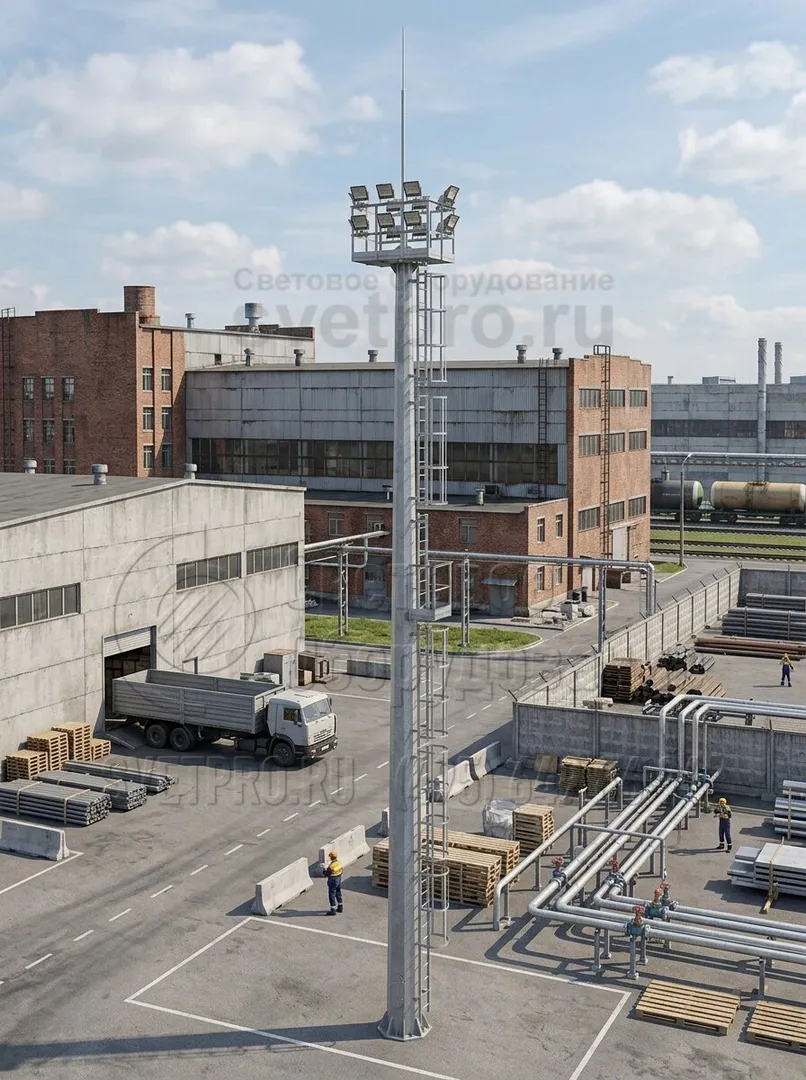

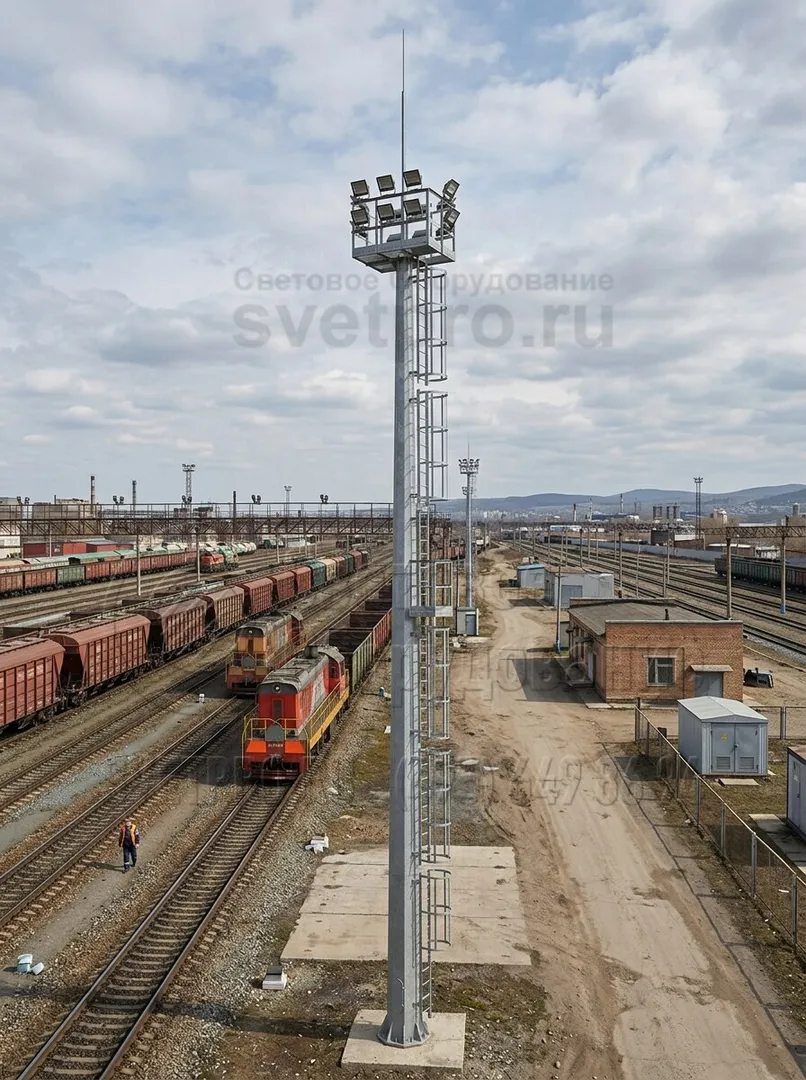

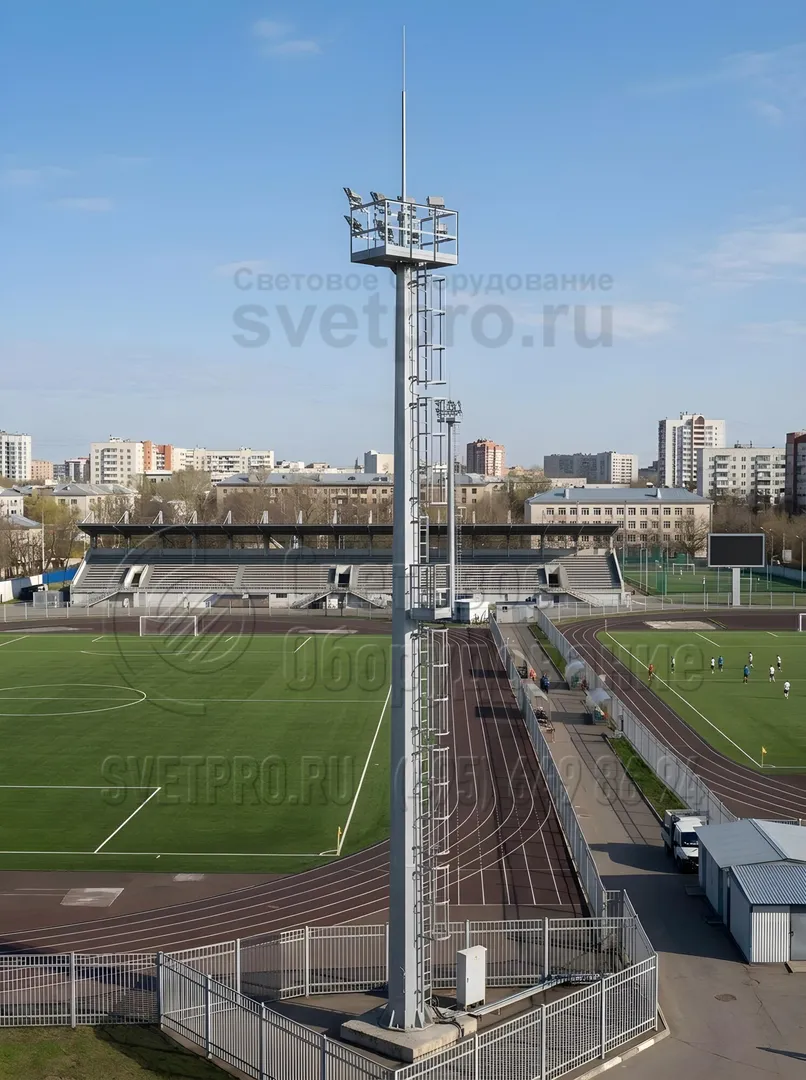

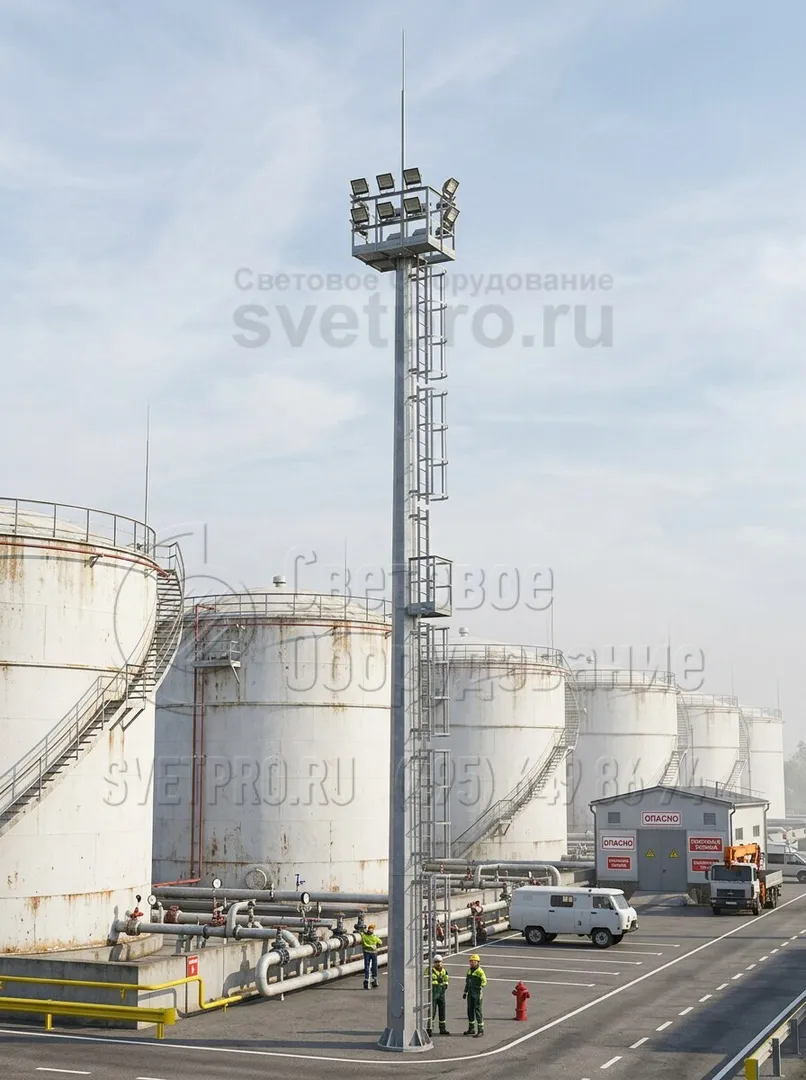

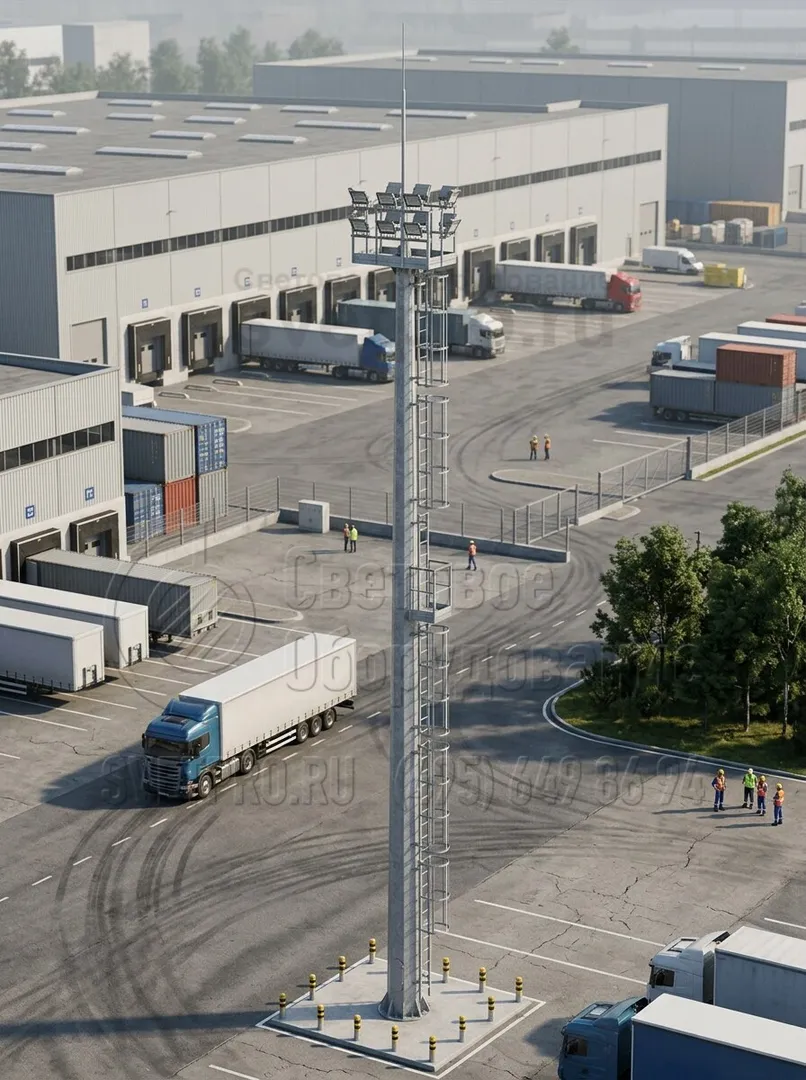

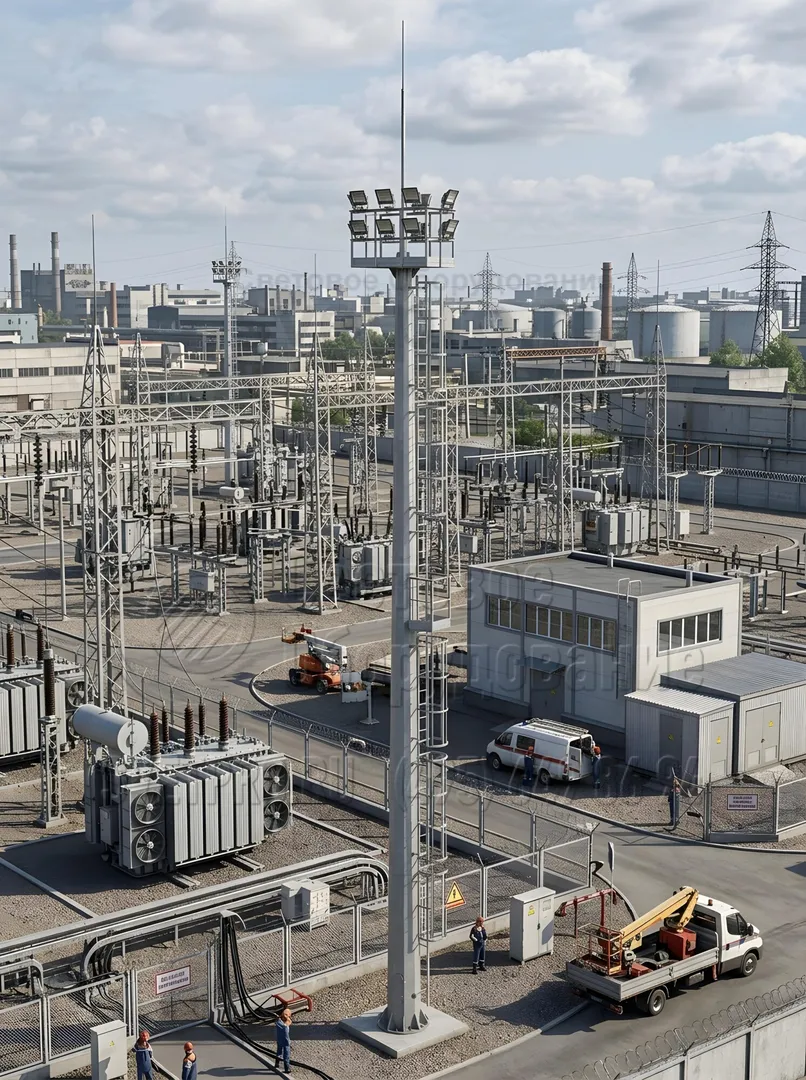

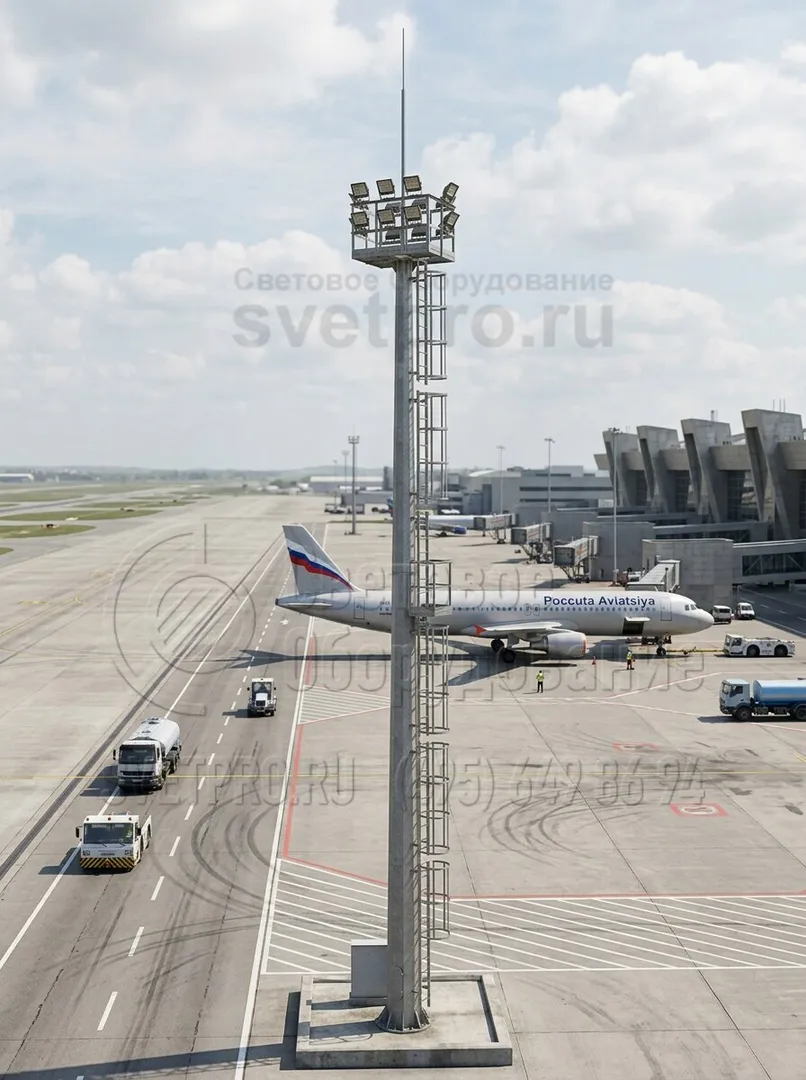

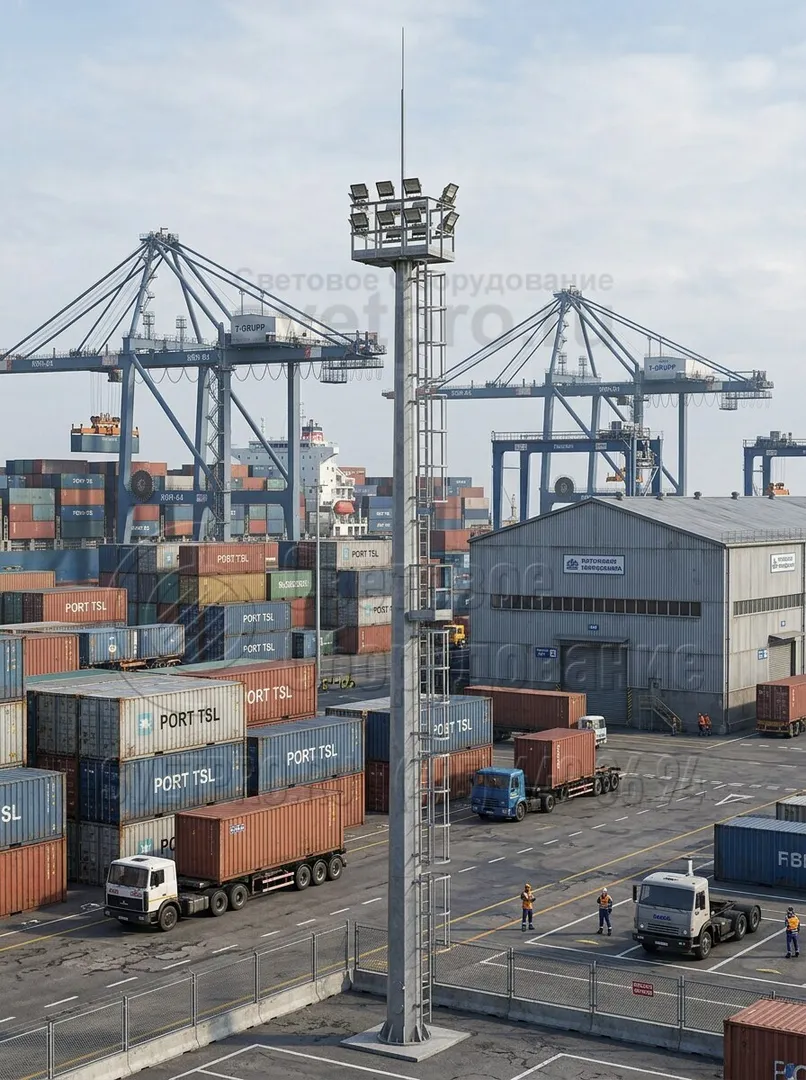

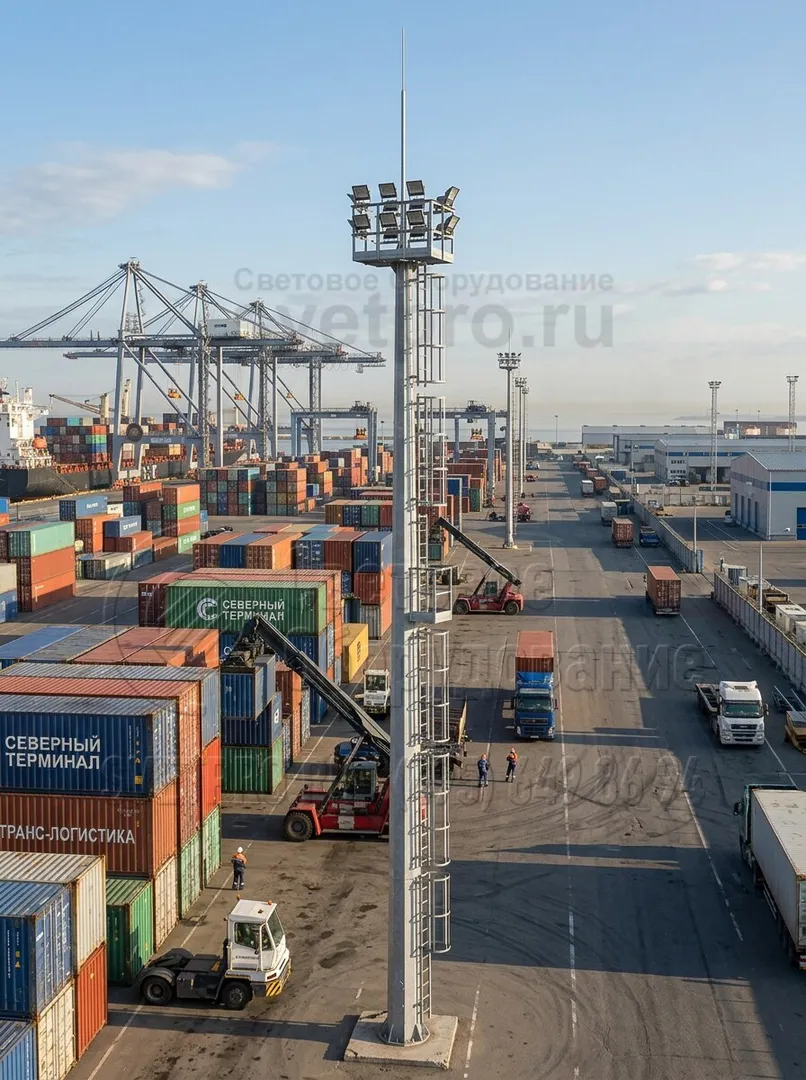

фото с объектов
