Altor P - 14 Стальная осветительная мачта круглая высота 14 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Altor P - 14 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 120 кг |
| Высота: | 14 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
25 152
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

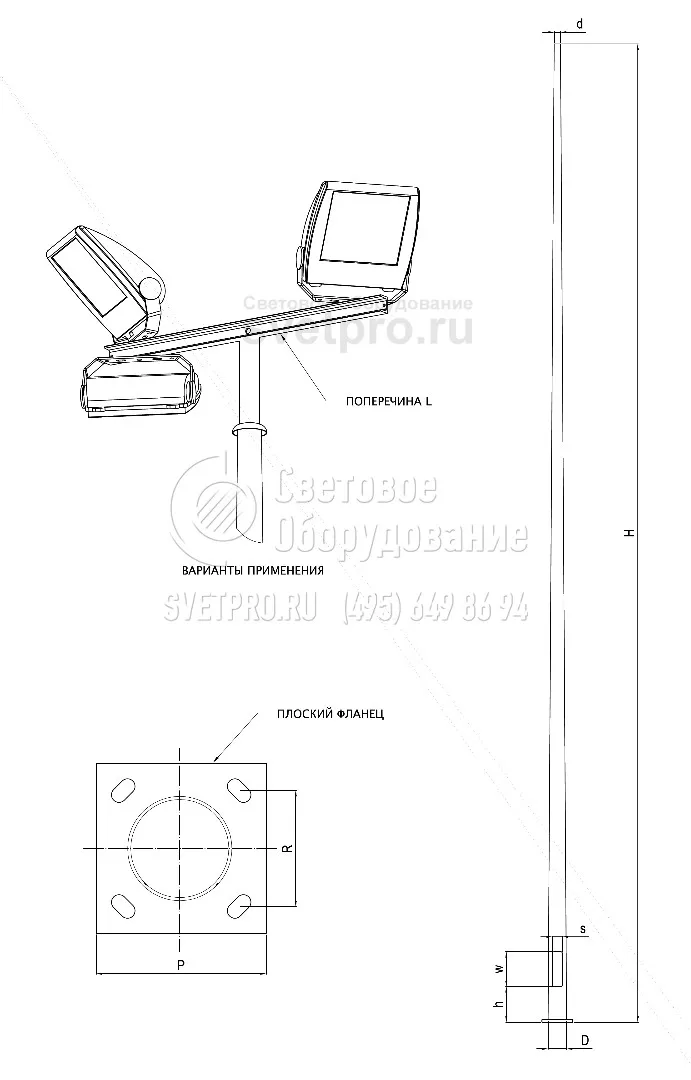

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Altor P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Altor P - 14 | 14 | 103 | 263 | 600 | 130 | 500 | 420/300 | М27/1350 | 285 | F-2 | 2000 |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Altor P
| Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 14 | 120 | 1,57 | 1,14 | 0,84 | 0,60 | 0,41 | 3435 | 386 |
ОПИСАНИЕ

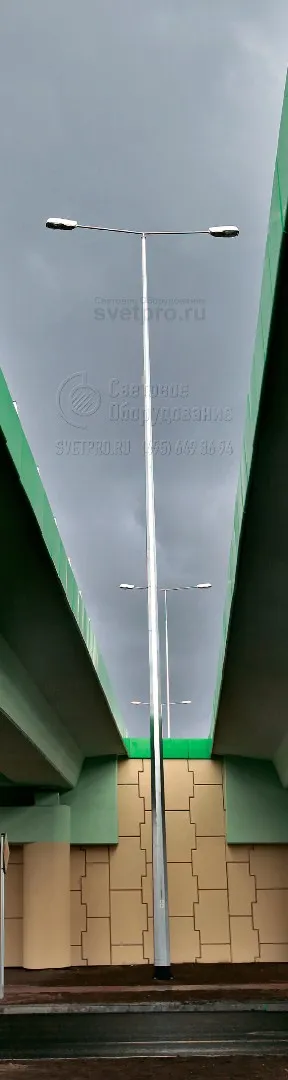

Круглая стальная осветительная мачта Altor P, производимая компанией VALMONT (Польша), предназначена для высотного размещения мощных осветительных приборов – прожекторов на высоте от 12 до 20 метров. Технологии, применяемые компанией, обеспечивают выпуск мачт, с высокими эксплуатационными характеристиками, имеющими надежную коррозионную защиту, нанесенную методом горячего цинкования. Сварочный продольный шов выполнен плазменной сваркой, что обеспечивает его прочность и неброский внешний вид. Для удобства транспортировки, мачты от 14 до 20 м, состоят из 2-х секций. Фланец приварен к стволу двойным сварным швом. Полый ствол обеспечивает внутренний подвод питающего кабеля, улучшая эстетическую составляющую конструкции, обеспечивая ее использование в местах, с работающими высотными механизмами (открытые производственные территории), на спортивных объектах, площадях. В стволе мачты установлены электрокомплектующие. Обслуживание оборудования, установленного внутри ствола, производится через лючок 600х130 мм, установленный на расстоянии 500 мм от фланцевого соединения. От проникновений лючок надежно закрыт крышкой.
