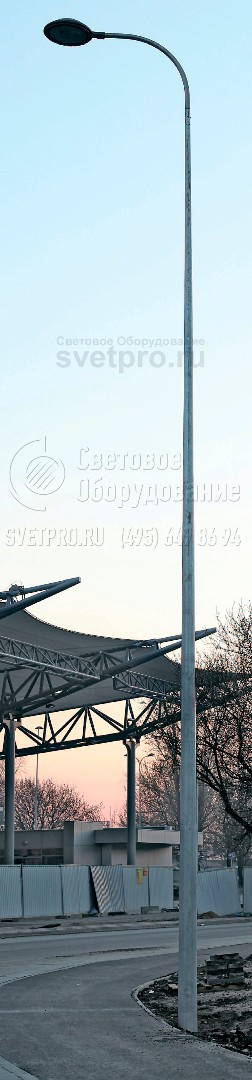

Astra PS - 7 Стальная осветительная опора круглая с одинарным кронштейном с круглым сечением высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Astra PS - 7 |
| Установка: | Вкапыванием (глубина от 1,0 до 1,7 м) или на стандартный фундамент, рекомендуемый тип которого определяет производитель. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 7 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
3 144
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

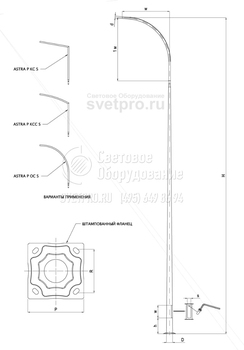

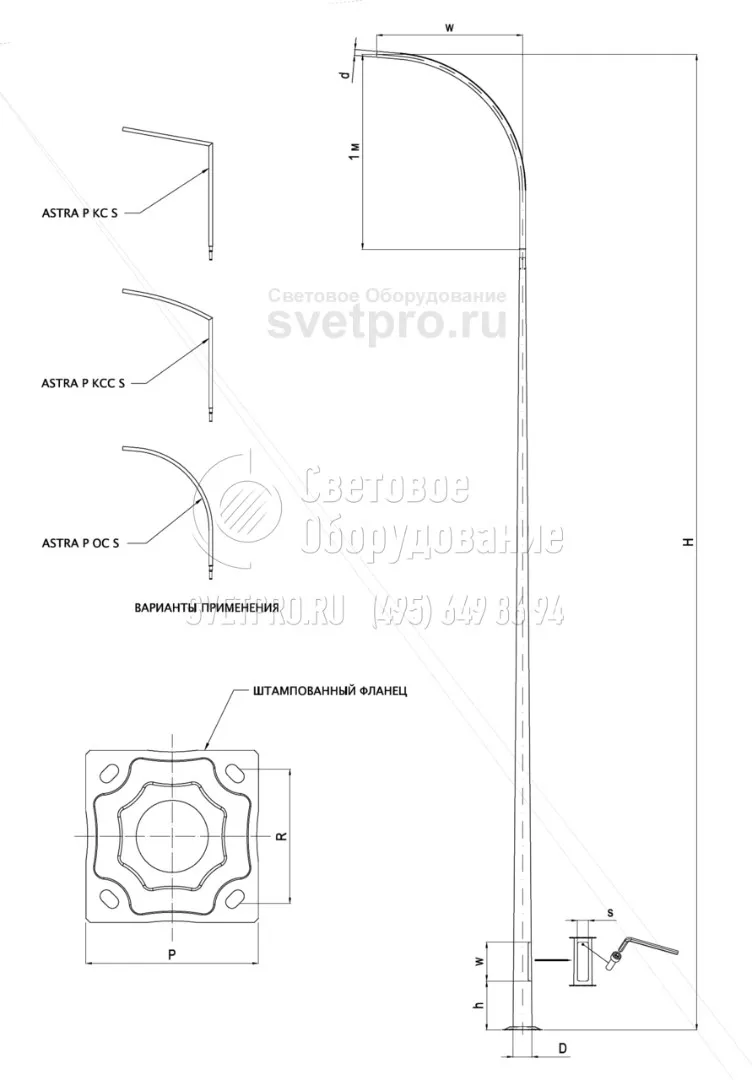

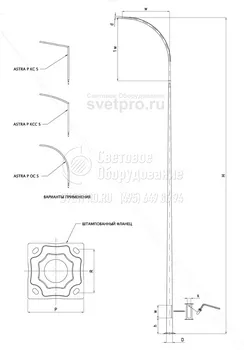

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Astra PS
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Astra PS - 7 | 7 | 1,5 | 60 | 144 | 400 | 110 | 500 | 412/300 | М24 | 64 | 100/43 | 1000 |
Стандартная высота кронштейна 1 м
Несущая способность опор Astra PS
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 7 | 15* | 0,23 | 0,14 | 0,08 | - | - | 482 | 118 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Круглая стальная осветительная опора Astra PS, производится компанией VALMONT (Польша). Опора относится к типу несиловых круглоконических опор, а точнее колонн, т.к. она комплектуется одинарным оголовником. Опоры Astra PS применяются при устройстве освещения жилых поселков, зон отдыха, АЗС, парков, объектов городской инфраструктуры.
В процессе изготовления стальной лист нарезается, изгибается, приобретая круглоконическую форму. Края свариваются плазменной сваркой, что обеспечивает ровный почти незаметный шов. К стволам, предназначенным для установки на фундамент, двойным сварочным швом приваривается квадратный штампованный фланец. В процессе изготовления вырезаются установочные отверстия и лючок для обслуживания электрокомплектующих. Лючок 400х110 мм располагается на расстоянии 500 мм от уровня земли или фланцевого соединения. Подготовленные опоры целиком обрабатываются методом горячего цинкования, обеспечивающим защиту от коррозии.
