Cassiopee PD-9 Стальная осветительная опора восьмигранная с двойным кронштейном с круглым сечением высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Cassiopee PD-9 |
Установка: | Вкапыванием или фланцевым способом на фундамент F100V/30 (F100V/43). |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нагрузка на опору: | 84 кг |
Нижний диаметр: | 160 мм |
Верхний диаметр: | 60 мм |
Вес: | 15 кг |
Высота: | 9 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

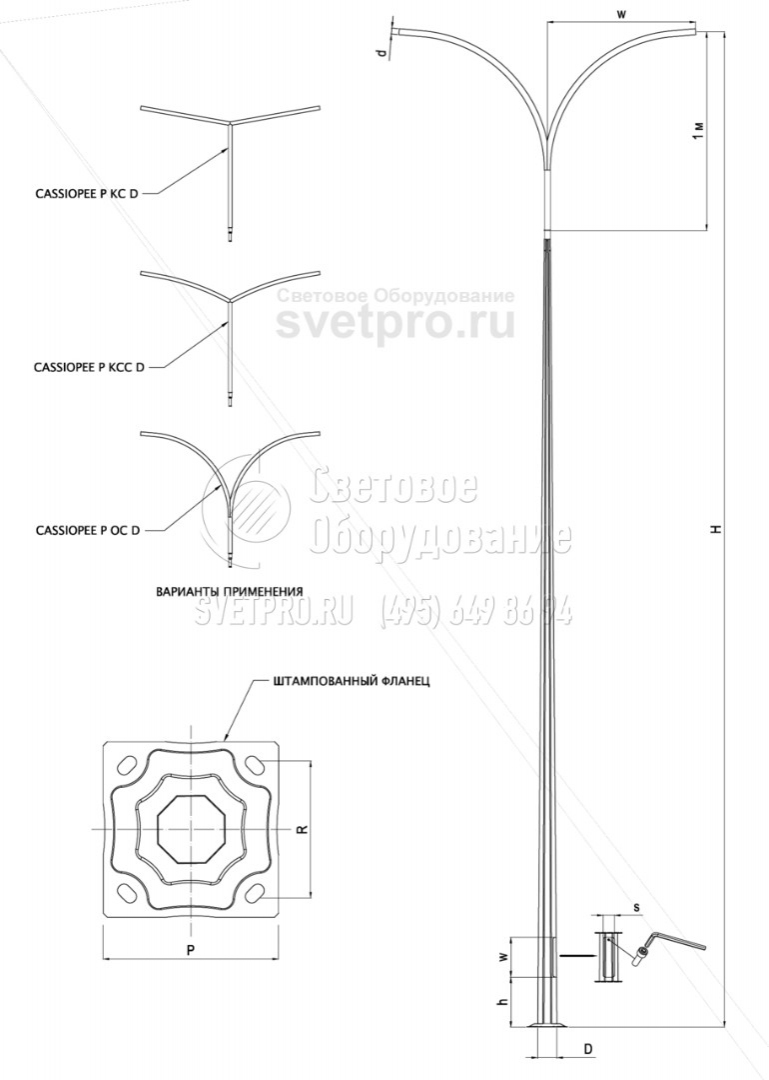

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Cassiopee PD
Тип опоры | H, м | w, м | d, мм | D, мм | W, мм | s, мм | h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Cassiopee PD-9 | 9 | 1,5 | 60 | 160 | 400 | 95 | 500 | 412/300 | M24 | 84 | 100/43 | 1200 |
Стандартная высота кронштейна 1 м
H - Высота подвеса прожектора
w - Вылет подвеса прожектора
d - Диаметр кронштейна
D - Нижний диаметр опоры
W - Высота люка
s - Ширина люка
h - Расстояние люка от земли
Несущая способность опор Cassiopee PD
Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
9 | 15* | 0,28 | 0,15 | - | - | - | 1077 | 204 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Несиловая граненая опора Cassiopee PD, производимая польской компанией VALMONT, комплектуется двойным оголовником под светильники, благодаря чему именуется колонной. Колонна Cassiopee PD имеет привлекательный, изящный вид. Ее оцинкованная, без шероховатостей поверхность, надежно защищена от коррозии. Придать еще более интересный вид, позволяет окрашивание в цвет, соответствующий каталогу RAL или AKZO. Опоры имеют полый ствол, который образован при изгибе стального проката, нарезанного трапециями. Благодаря строению ствола, питающий кабель подводится к светильникам внутри опоры. Внутри опоры могут располагаться и электрокомплектующие: вводные щитки, автоматы, клеменные коробки. Доступ к ним осуществляется через лючок 400х95 мм, находящийся на расстоянии 500 мм от земли.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

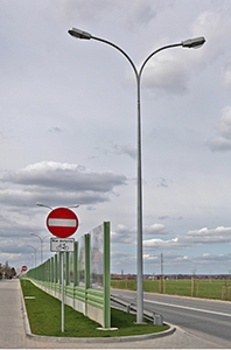

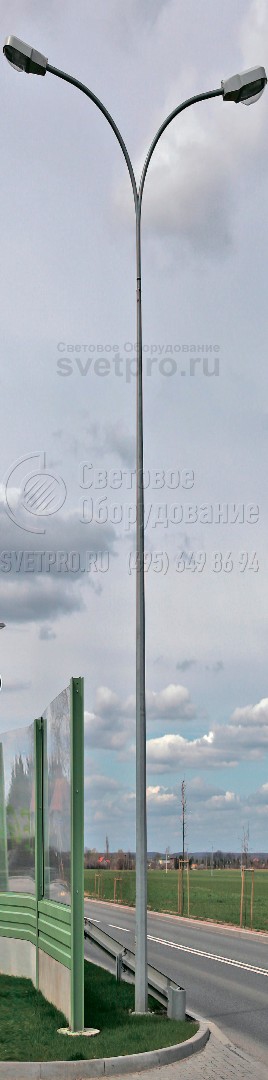

фото с объектов
