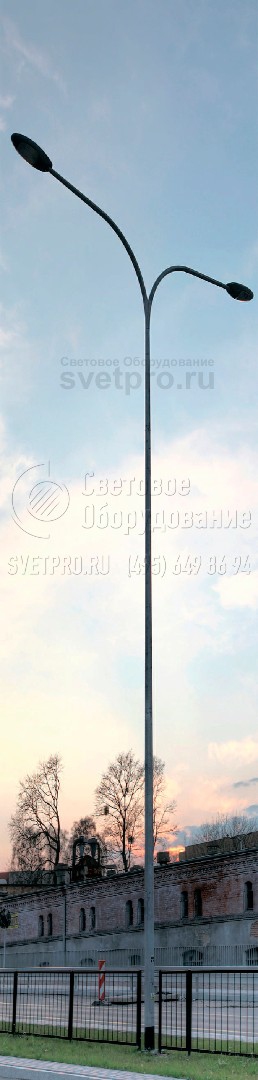

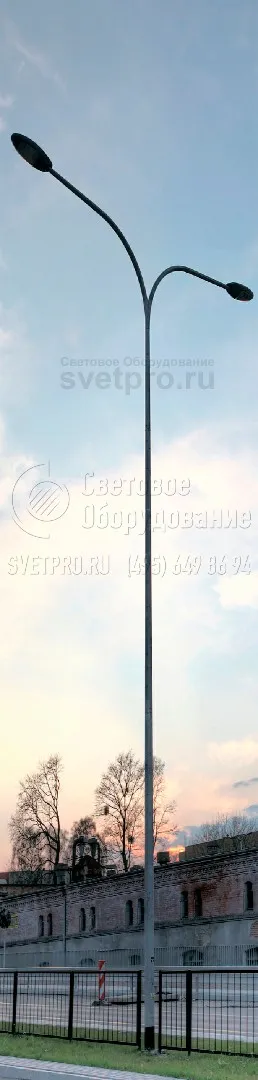

Centaure PD - 12 Стальная осветительная опора восьмигранная с двойным кронштейном с восьмигранным сечением высота 12 метров
Цена*:
4 412
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Несиловая восьмигранная опора Centaure PD производителя VALMONT (Польша) комплектуется двухрожковым консольным оголовником и потому именуется осветительной колонной. Centaure PD изготовлена из стального листа. Технологический процесс производства, построенный на инженерных разработках специалистов компании, состоит из нарезки трапеций, изгиба листа и прессования граней, плазменной сварки кромок, просверливании установочных отверстий, вырезания лючка, присоединения двойным сварным швом фланца (для установки опор на фундамент) и горячего цинкования поверхности. Цинковое покрытие защищает от коррозии и улучшает качество поверхности опоры. После обработки она гладкая, без шероховатостей. Поверхность опор, при необходимости, окрашивается.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

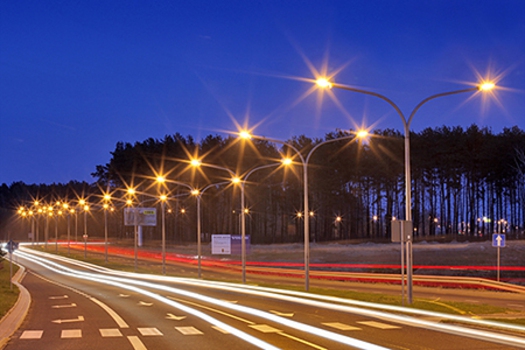

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Centaure PD - 12 |
| Установка: | Вкапыванием или на фундамент с закладной металлической деталью. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 191 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 15 кг |
| Высота: | 12 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Centaure PD
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Centaure PD - 12 | 12 | 1,5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 219 | 150/43 | 1700 |
| Centaure PD - 12 | 12 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 227 | 150/43 | 1700 |
Несущая способность опор Centaure PD
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 12 | 15* | 0,39 | 0,18 | 0,03 | - | - | 2152 | 312 |
| 12 | 15* | 0,33 | 0,12 | - | - | - | 2148 | 287 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
как выбрать опору?

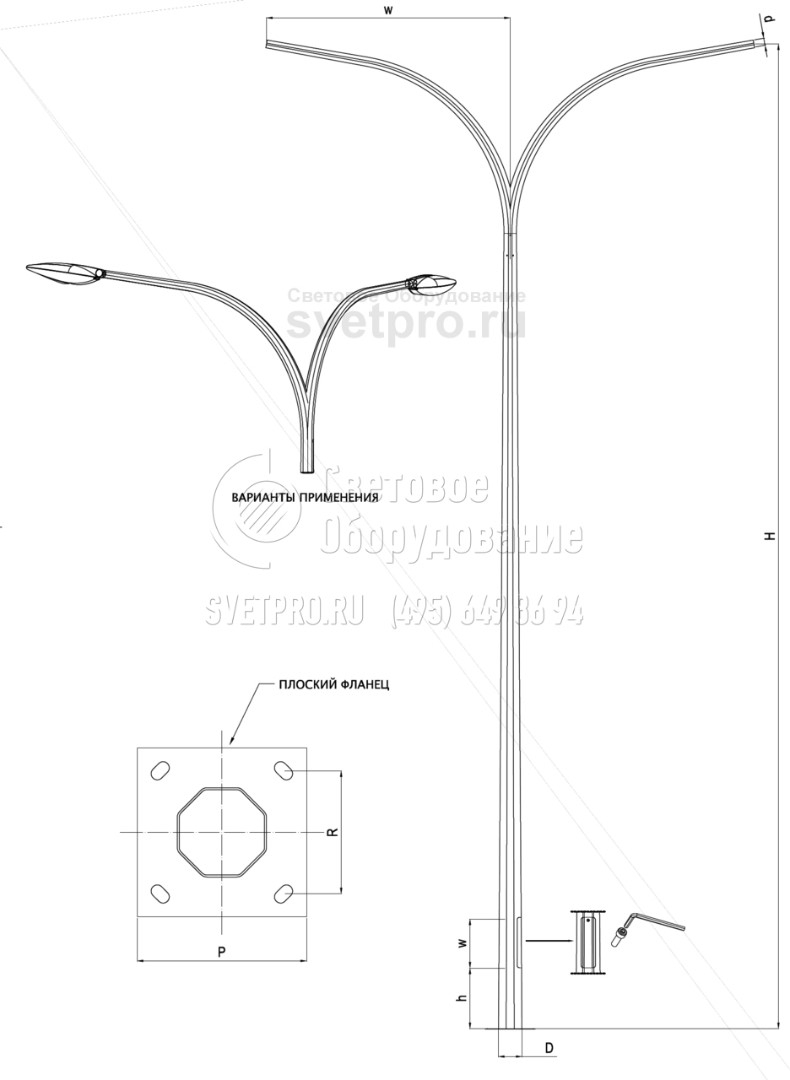

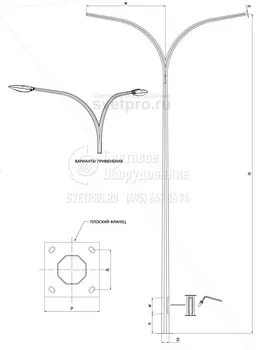

ГАБАРИТНЫЕ РАЗМЕРЫ
