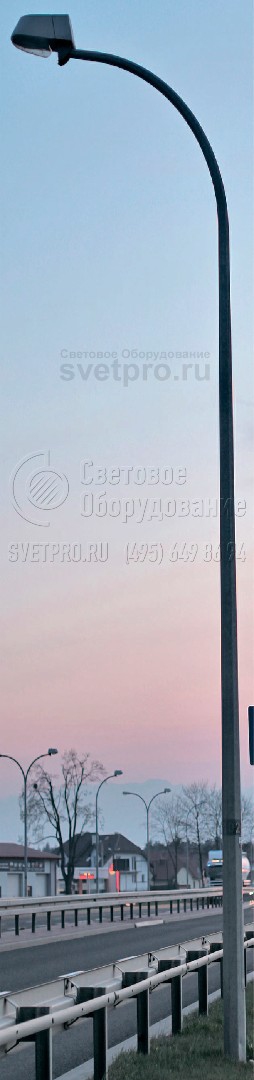

Centaure PS - 8 Стальная осветительная опора восьмигранная с одинарным кронштейном с восьмигранным сечением высота 8 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Centaure PS - 8 |
Установка: | Вкапыванием или на фундамент с закладной металлической деталью. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Нижний диаметр: | 191 мм |
Вес: | 15 кг |
Высота: | 8 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

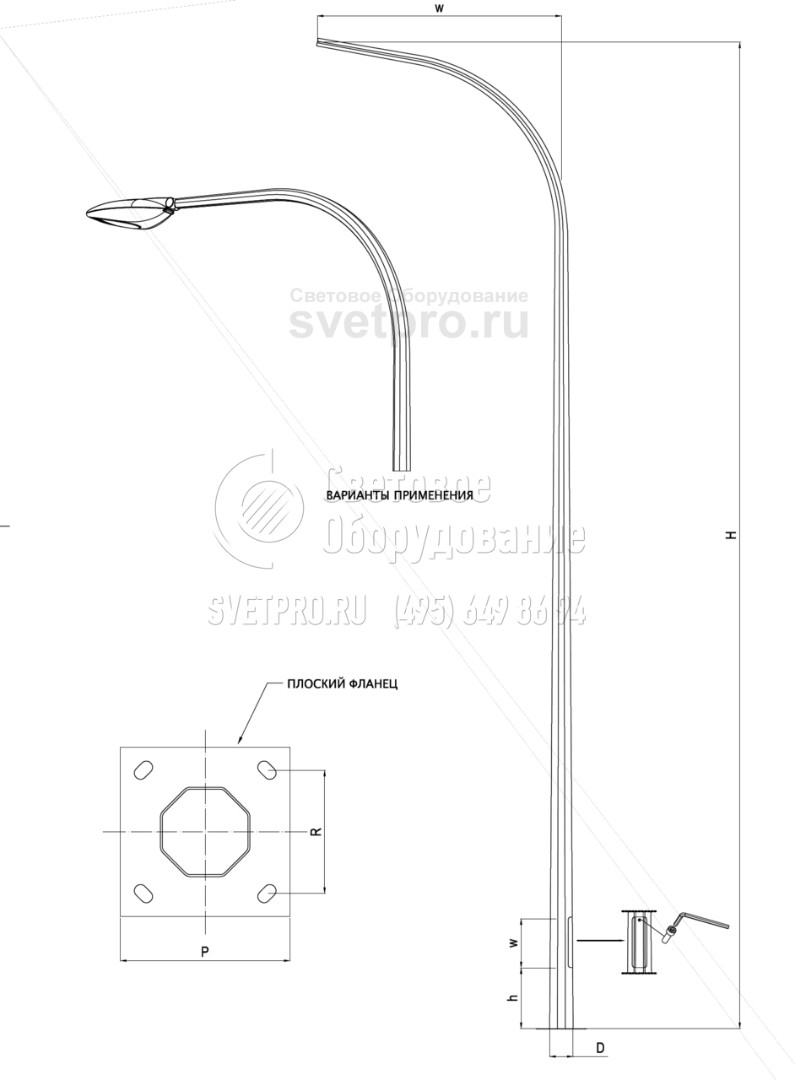

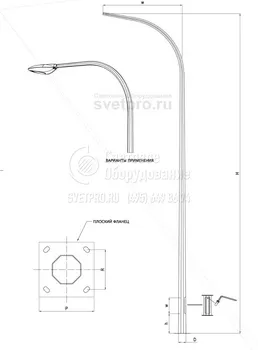

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Centaure PS
Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Centaure PS - 8 | 8 | 1.5 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 142 | 100/43 | 1200 |
Centaure PS - 8 | 8 | 2 | 60 | 191 | 400 | 110 | 500 | 420/300 | М24 | 148 | 100/43 | 1200 |
Несущая способность опор Centaure PS
Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
8 | 15* | 1,67 | 1,22 | 0,89 | 0,59 | 0,36 | 1437 | 300 |
8 | 15* | 1,37 | 0,98 | 0,71 | 0,50 | 0,34 | 1507 | 312 |
* Максимальный вес одного светильника
Размещение люка по отношению к кронштейну: фронтальное или тыловое
ОПИСАНИЕ
Centaure PS – несиловая восьмигранная опора, производимая компанией VALMONT (Польша). Centaure PS комплектуется однорожковым консольным кронштейном, за что получила название осветительной колонны. Опора, имеет высоту от 8 до 12 м и предназначена для освещения дорог, улиц, парков, промышленных предприятий, АЗС, парковок, площадей.
Производитель обеспечил выпуск продукции, выделяющейся высоким качеством и эстетикой. Нанесенный горячим способом цинк, лишен шероховатостей и неровностей. Восьмигранный ствол, устойчив, надежен, обладает пассивной безопасностью, так как грани выполняют функции ребер жесткости. Дополнительно производится декоративное окрашивание опор в цвет палитры каталога RAL или AKZO.
