Galaxie P - 8 Стальная осветительная опора восьмигранная высота 8 метров
Цена*:
по запросу
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Несиловые осветительные опоры Galaxie P польского производителя VALMONT, имеющие конусную граненую форму, являются прекрасной несущей конструкцией для различного типа светильников и прожекторов.
Исходным материалом для опор является стальной лист, который после нарезки, изгиба и прессования граней, сваривается плазменной сваркой. В результате продольный шов опоры получается прочным, ровным и не портит внешний вид опоры. Нанесенное на опору и установочные изделия цинковое покрытие, идеально, без шероховатостей распределенное по поверхности, не только защищает от коррозии, но и обеспечивает красивый серебристый цвет. Финишное порошковое окрашивание, можно выполнить и в цвет, соответствующий каталогу RAL или AKZO. Безупречный внешний вид опор Galaxie в течение многих лет – наиболее важное отличие от всех остальных опор типа ОГК. При этом цена опор Galaxie с учетом всех функциональных и декоративных преимуществ является средней по рынку.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

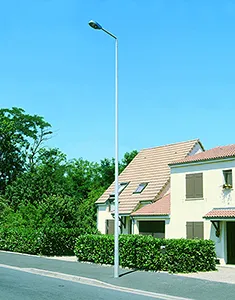

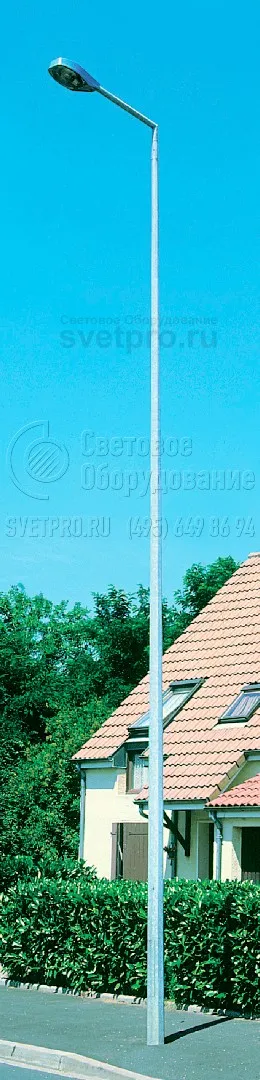

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Порошковая или гидродинамическая краска |
| Текст на фото для фида: | |
| Артикул производителя: | Galaxie P - 8 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 78 кг |
| Нижний диаметр: | 195 мм |
| Верхний диаметр: | 60 мм |
| Высота: | 8 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Galaxie P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст-е люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Galaxie P - 8 | 8 | 60 | 195 | 400 | 110 | 500 | 412/300 | М24 | 78 | 100/43 | 1200 |
* кронштейн заказывается отдельно
Несущая способность опор Galaxie P
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 8 | 50 | 0,90 | 0,59 | 0,37 | 0,20 | 0,07 | 958 | 251 |
как выбрать опору?

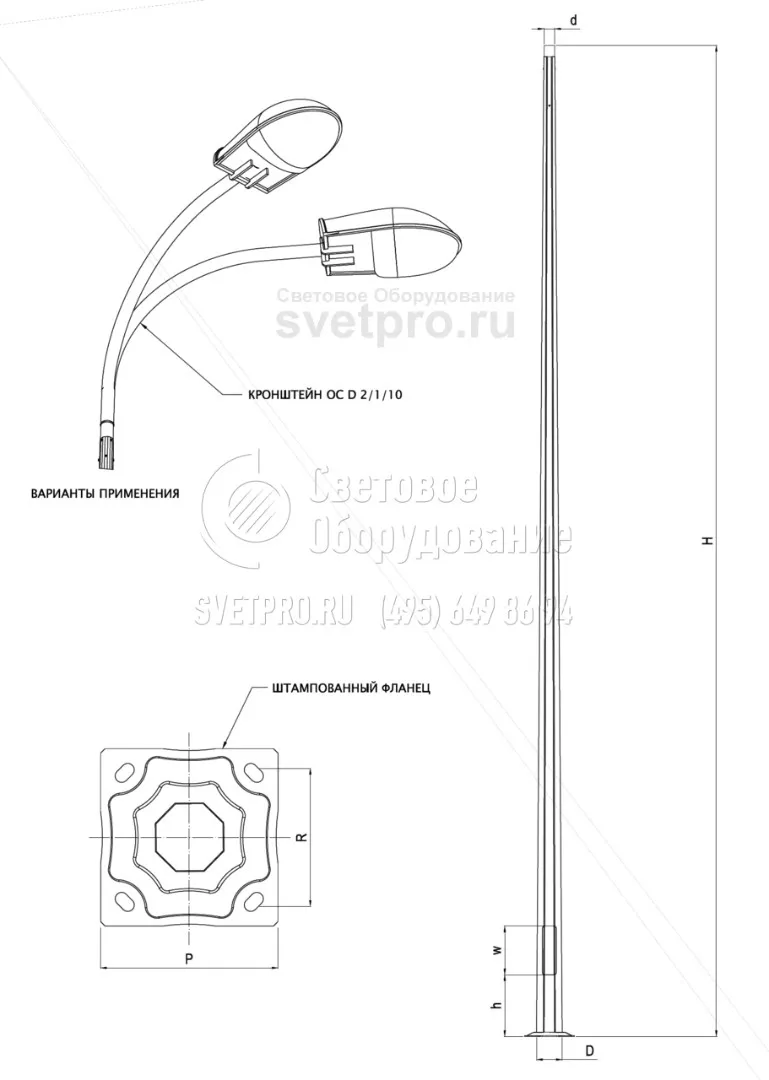

ГАБАРИТНЫЕ РАЗМЕРЫ
