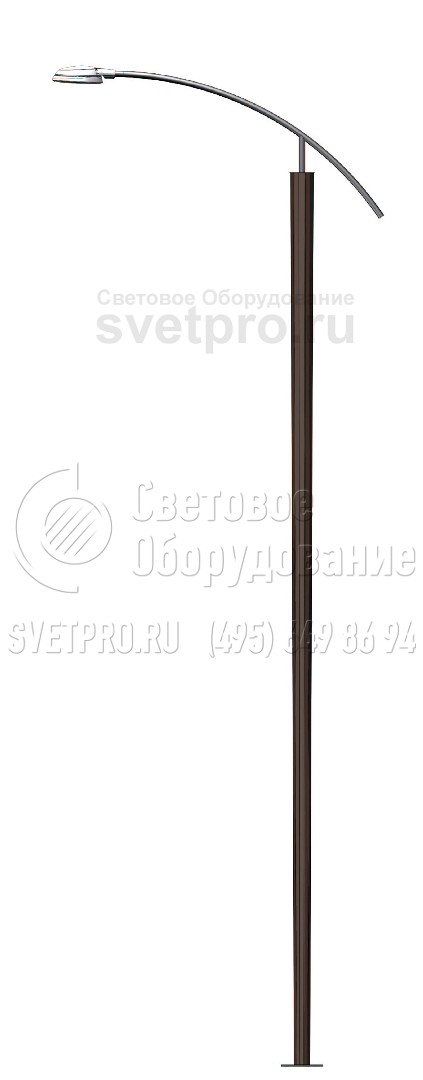

Titanium - 10 Стальная осветительная опора 12-гранная с одинарным/двойным кронштейном с круглым сечением высота 10 метров
Цена*:
4 412
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Компания VALMONT (Польша) является ключевым производителем различных типов опор и мачт. Опора Titanium – относится к типу несиловых осветительных опор. Сам производитель обозначает Titanium как осветительную колонну, т.к. она комплектуется одинарным или двухрожковым оголовником. Ствол опоры – полый, образуется в результате изгиба стального проката, нарезанного в виде трапеций, и позволяет осуществлять внутренний подвод питающего кабеля. При изгибе прессуются грани, которых в данной опоре – 12. Они обеспечивают дополнительную жесткость и устойчивость. Кромки заготовки соединяются плазменной сваркой, обеспечивающей прочный ровный едва заметный шов. К опорам, предназначенным для установки на фундамент, жестко прикреплен двойным сварочным швом, плоский квадратный фланец. Поверхность опор надежно защищена от коррозии методом горячего цинкования. Нанесенный на сталь слой цинка, не имеет шероховатостей и пятен. Дополнительно может наноситься слой порошковой краски или производится окрашивание поверхности гидродинамическим способом. Цвет выбирается из палитры каталога RAL или AKZO.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Titanium - 10 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 160 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 15 кг |
| Высота: | 10 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Titanium
| Тип опоры | Высота подвеса прожек-тора H, м | Вылет подвеса прожек-тора w, м | Диаметр крон-штейна d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Рас-стояние люка от земли h, мм | Фланец и рас-стояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фунда-мента, см | Длина вкапы-ваемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Titanium - 10 | 10 | 1/1,5/2 | 60 | 160 | 400 | 100 | 500 | 420/300 | М24 | 185 | 120/43 | 1500 |
Несущая способность опор Titanium
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | |||||
| Titanium S | 6 | 15* | 0,68 | 0,49 | 0,37 | 0,23 | 0,08 | 614 | 197 |
| Titanium S | 7 | 15* | 0,64 | 0,37 | 0,17 | - | - | 610 | 150 |
| Titanium S | 8 | 15* | 0,60 | 0,43 | 0,32 | 0,23 | 0,16 | 1264 | 251 |
| Titanium S | 9 | 15* | 0,56 | 0,41 | 0,30 | 0,15 | - | 1395 | 265 |
| Titanium S | 10 | 15* | 0,53 | 0,33 | 0,14 | - | - | 1399 | 242 |
| Titanium D | 6 | 15* | 0,48 | 0,30 | 0,16 | - | - | 652 | 160 |
| Titanium D | 7 | 15* | 0,29 | 0,13 | - | - | - | 652 | 141 |
| Titanium D | 8 | 15* | 0,83 | 0,55 | 0,36 | 0,20 | 0,08 | 1542 | 287 |
| Titanium D | 9 | 15* | 0,57 | 0,35 | 0,18 | - | - | 1509 | 257 |
| Titanium D | 10 | 15* | 0,37 | 0,17 | - | - | - | 1499 | 232 |
* Максимальный вес одного светильника
как выбрать опору?

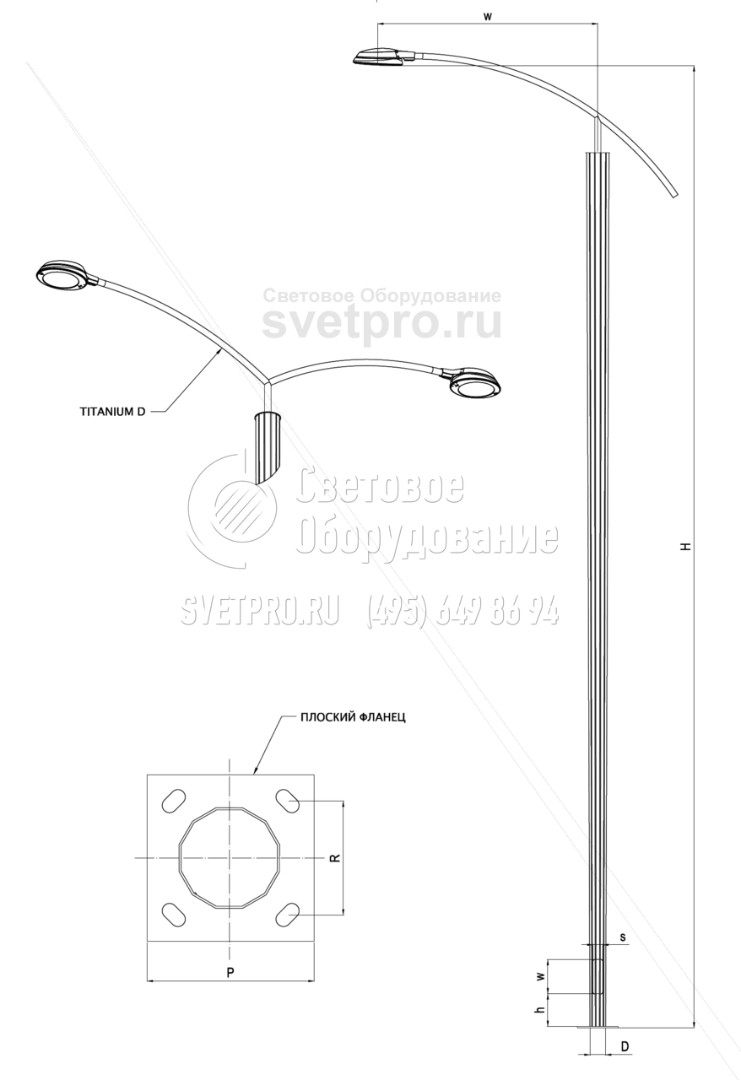

ГАБАРИТНЫЕ РАЗМЕРЫ
