Valsk P 220 - 7 Опоры для использования с СИП-ом высота 7 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Valsk P 220 - 7 |
| Установка: | На фундамент с закладной деталью. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 15 кг |
| Высота: | 7 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
3 144
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

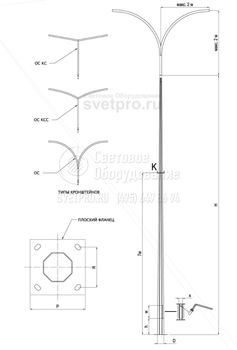

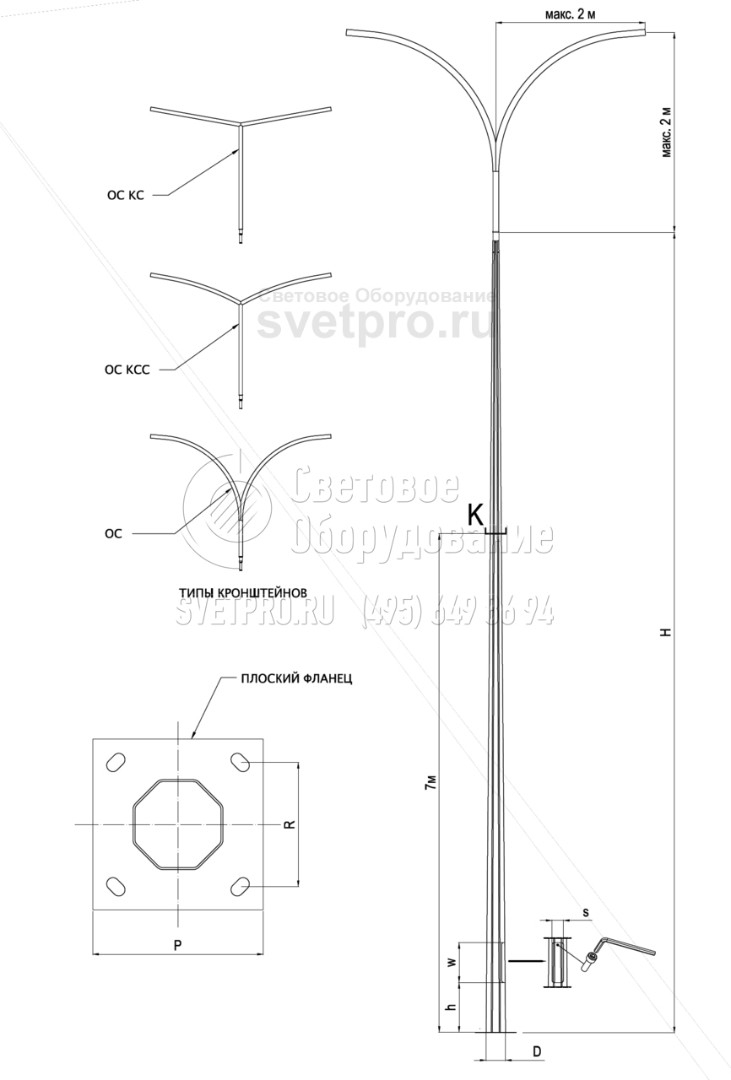

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Valsk P 191 / 220
| Название | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расстояние люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Размеры фундамента, см | Нагрузка на опору, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Valsk P 220 - 7 | 7 | 103 | 220 | 400 | 110 | 500 | 420/300 | М27 | 150/43 | 157 |
* кронштейн заказывается отдельно
Несущая способность опор Valsk P 191 / 220
| Высота опоры H, м | Вес и площадь светильника | Номинальное усилие, даН | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| кг | кв.м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| Valsk P 220 | 7 | 15* | 0,15 | 350 | 320 | 280 | 240 | 180 | 3115 | 546 |
* Максимальный вес одного светильника
ОПИСАНИЕ
Силовые граненые опоры Valsk P 191 / 220 рекомендованы производителем – компанией VALMONT (Польша), для установки осветительных приборов и подвеса самонесущих изолированных проводов (СИП). Опоры применяются в качестве промежуточных, угловых и конечных при устройстве освещения на трассах, в жилых кварталах, дворах, улицах, где необходима поддержка СИП. Высота опор составляет 7 – 12 метров, но рекомендуемая высота подвеса СИП – до 7 метров. Применяемые для установки светильников кронштейны, имеют прямую – ОС КС или изогнутую – ОС КСС или ОС форму. Максимальный вертикальный и горизонтальный вылет кронштейнов составляет 2,0 метра. Вес светильника не должен превышать 15 кг, площадь – не более 0,15 м2.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
