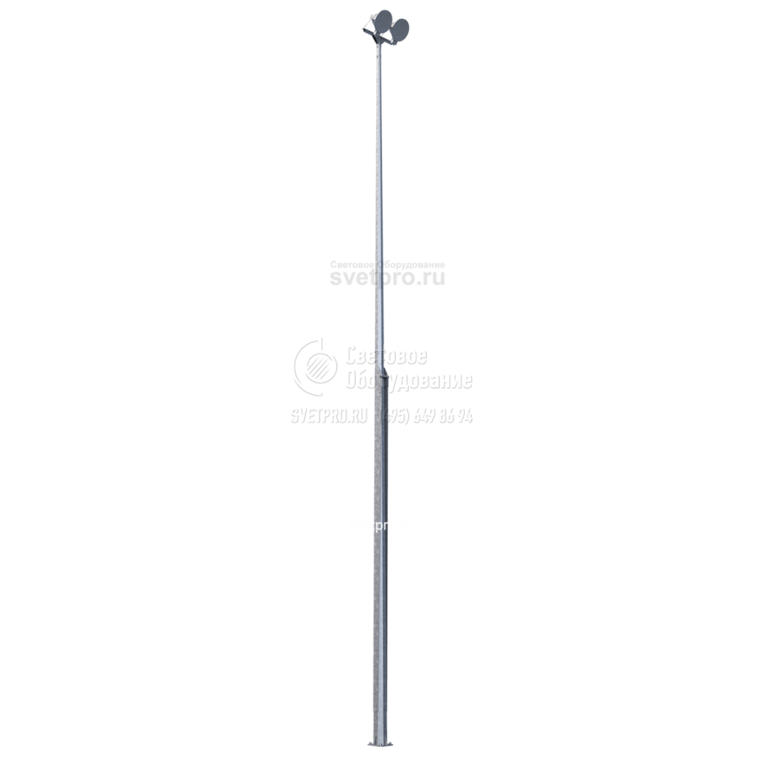

ОГКСф Опоры граненые конические складывающиеся
| Область применения: |
|
| Назначение: |
|
| Высота: | 6-20 м |
| Вес: | 75-807 кг |
| Верхний диаметр: | 75-150 мм |
| Нижний диаметр: | 140-370 мм |
| Артикул производителя: | ОГКСф |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

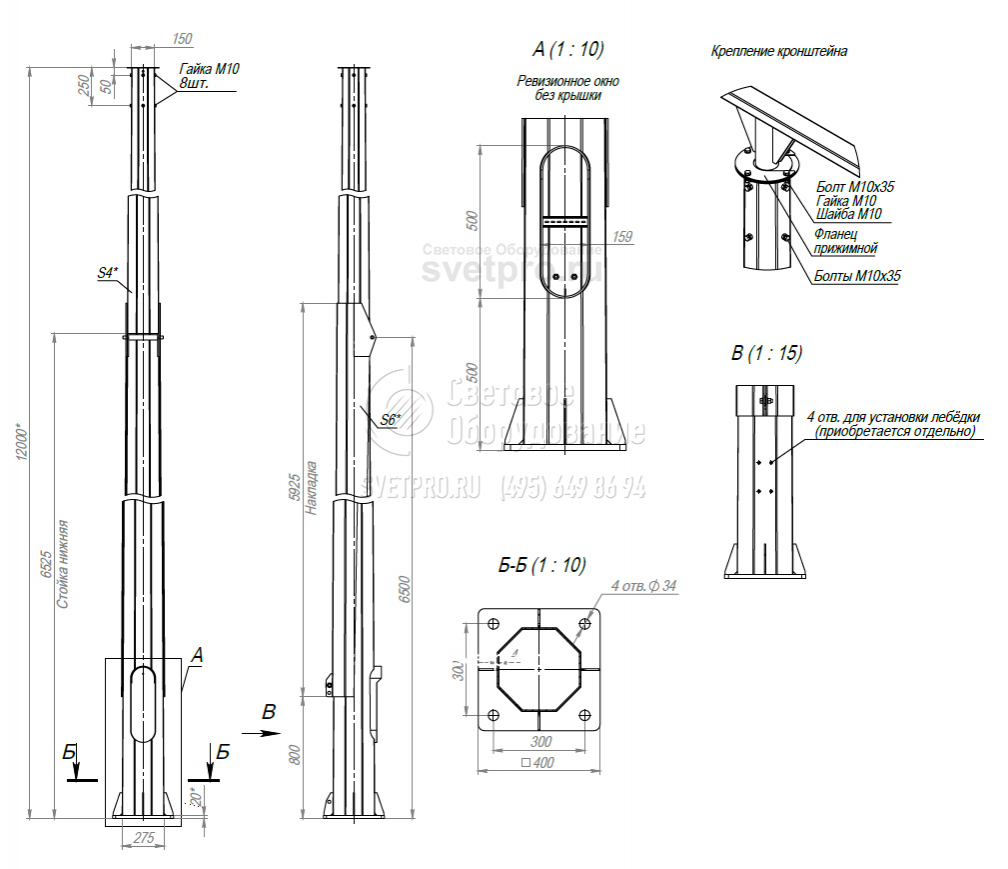

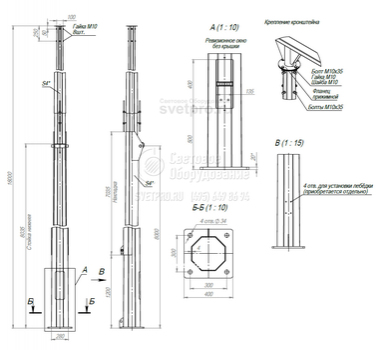

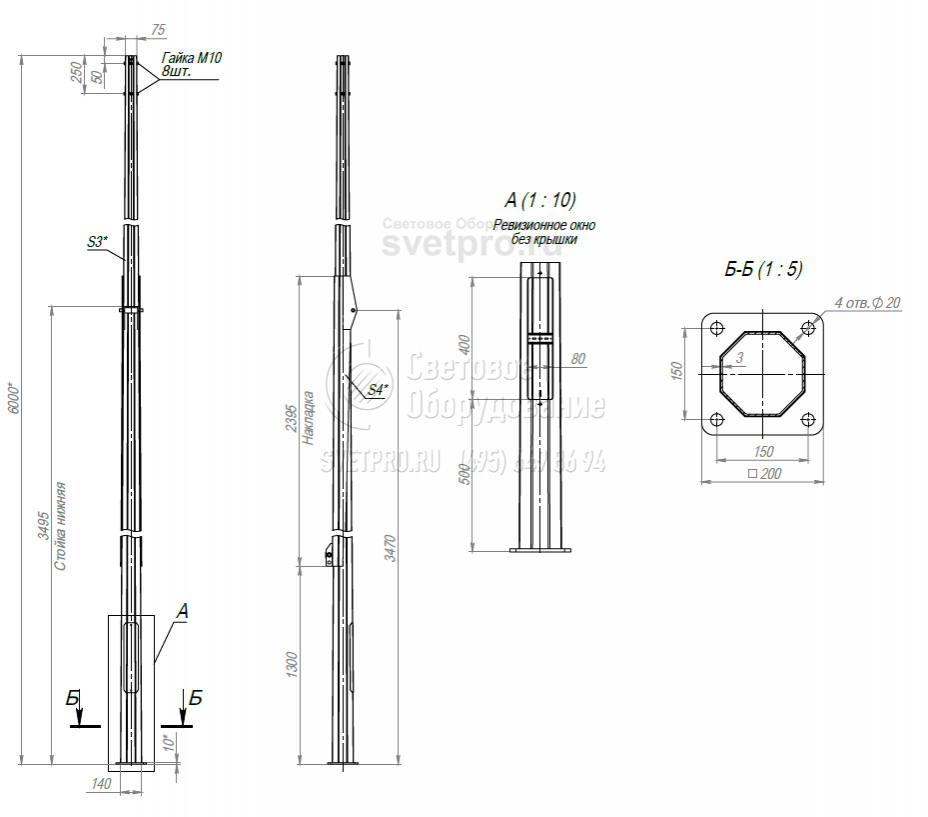

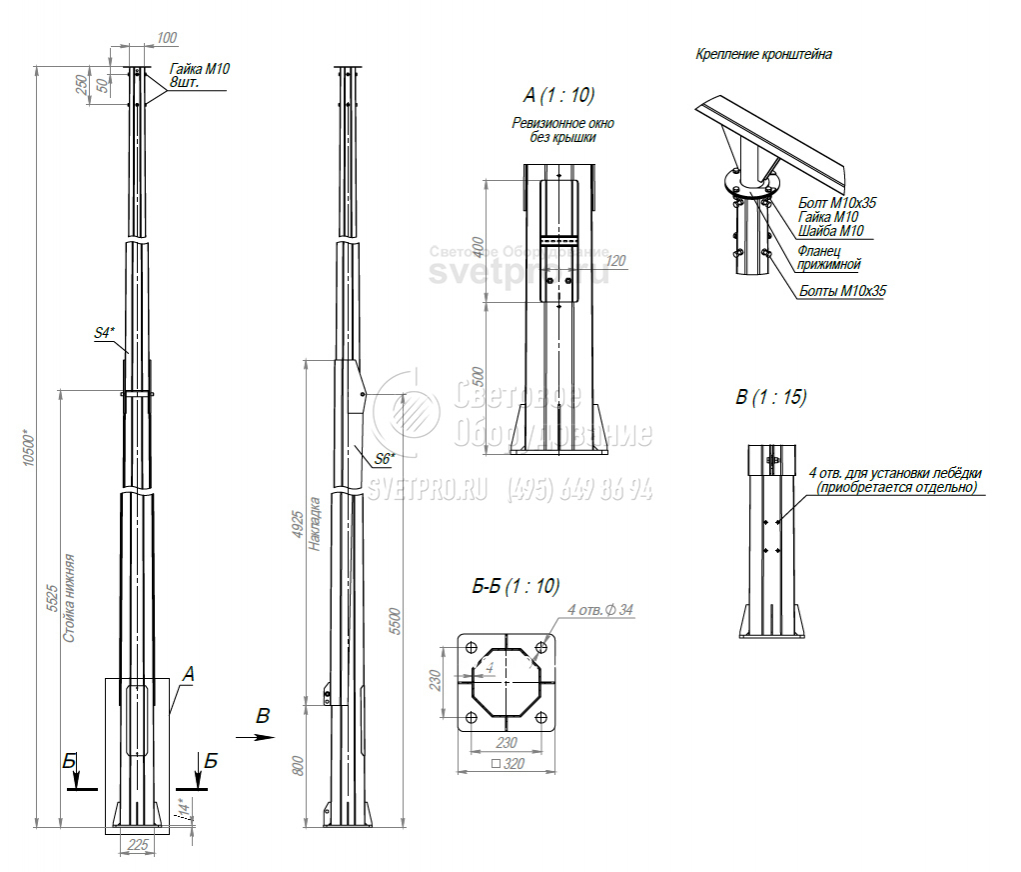

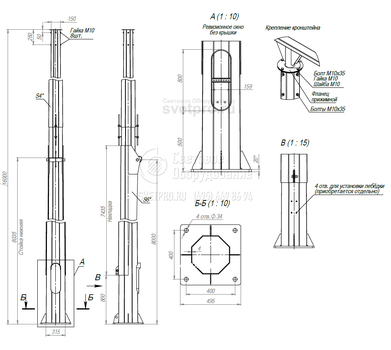

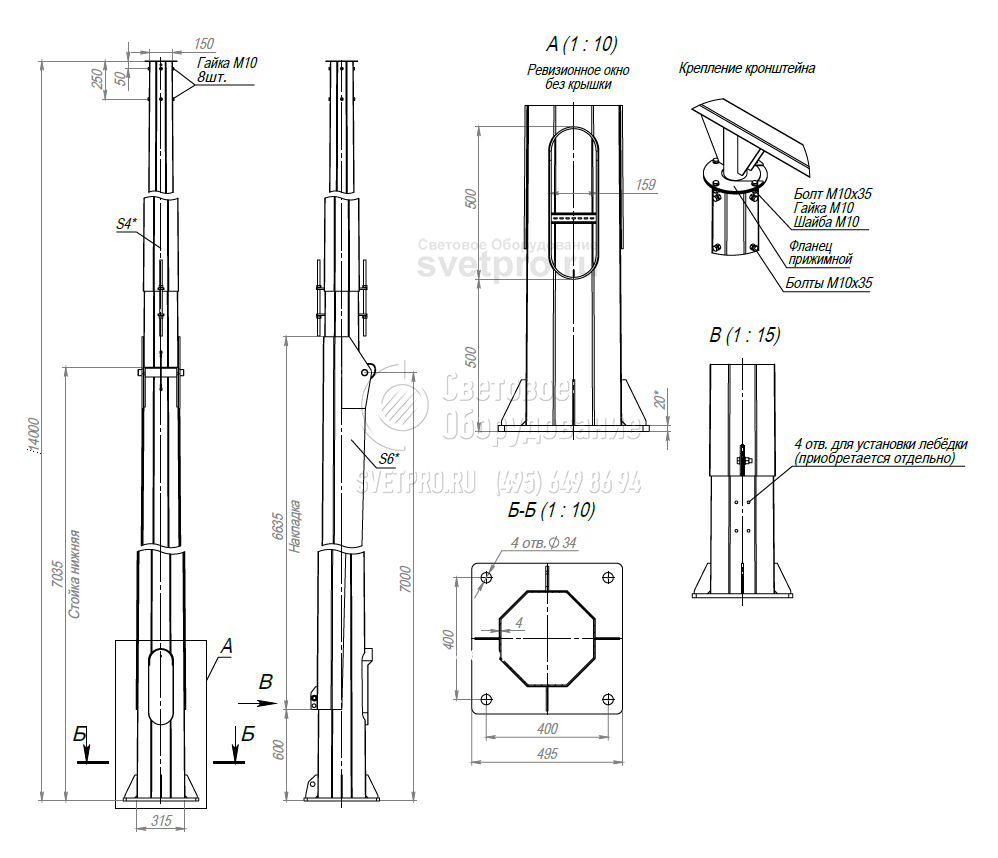

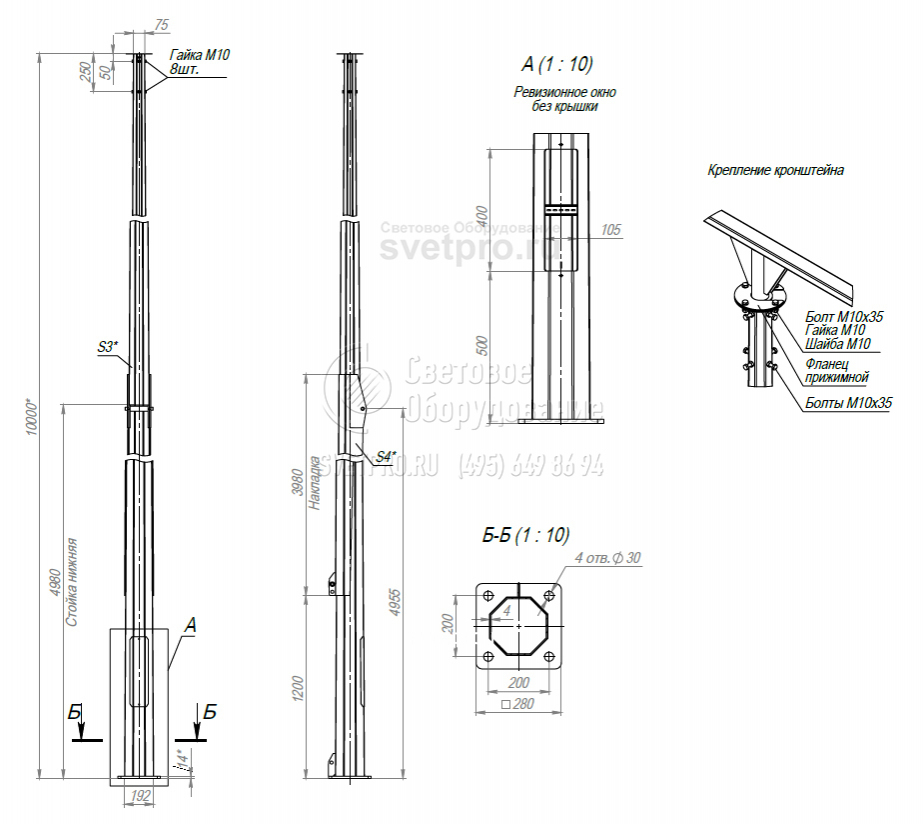

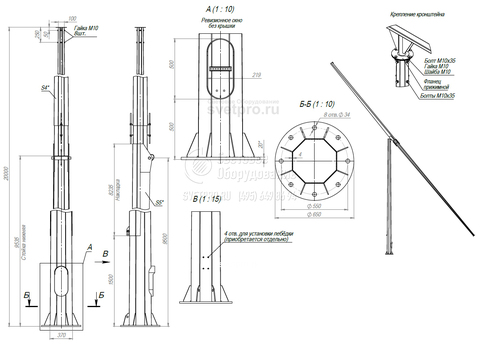

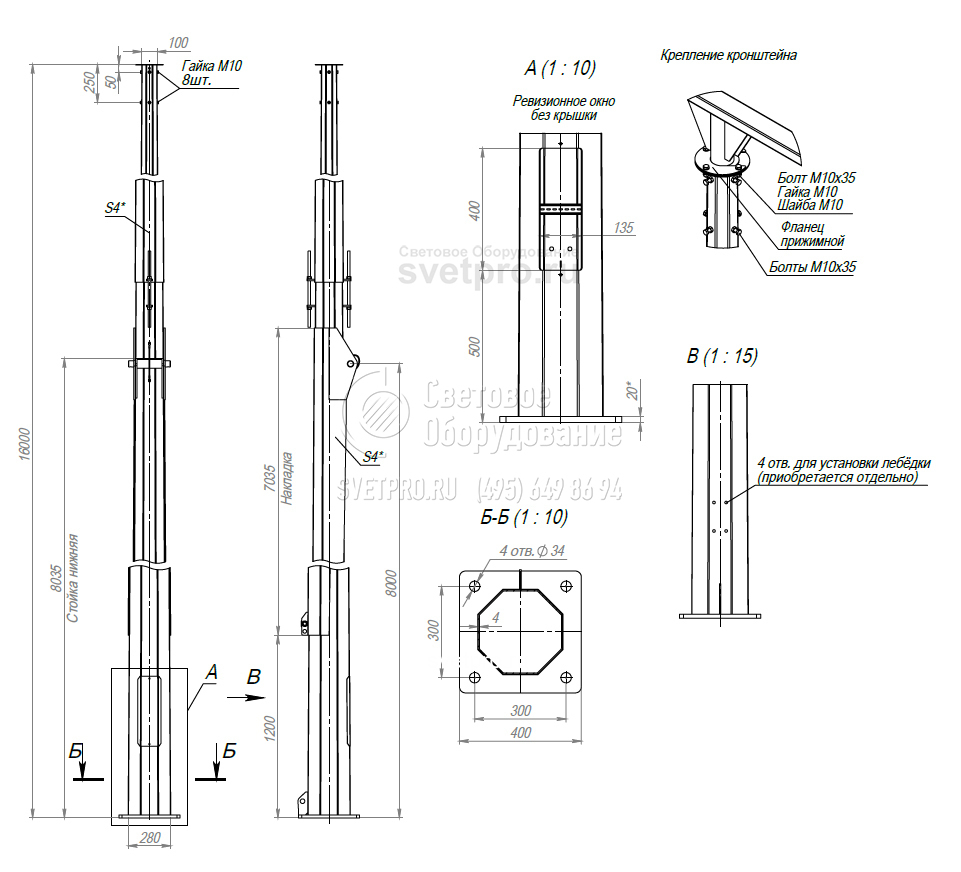

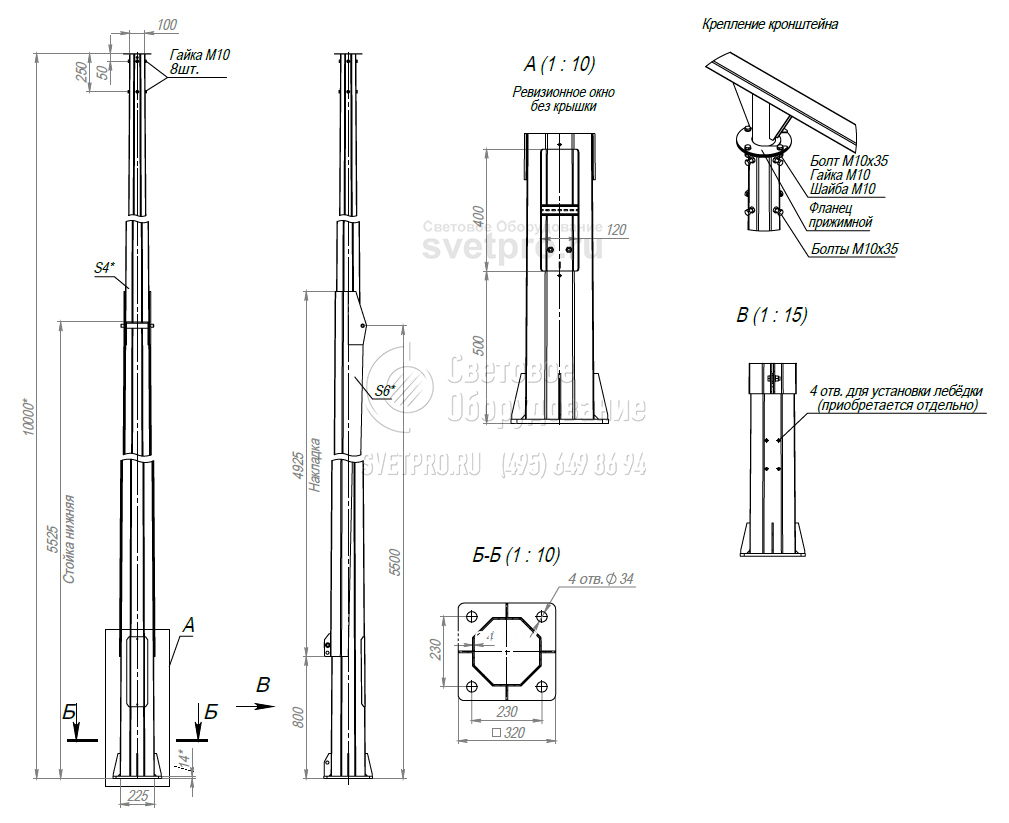

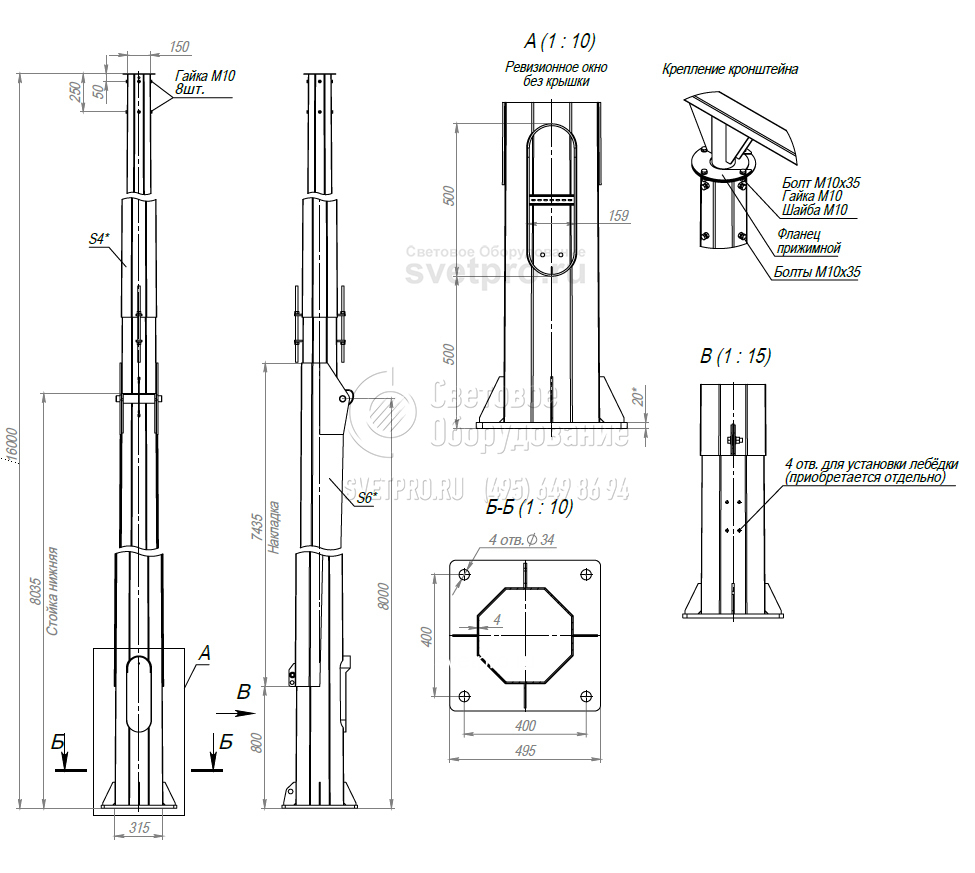

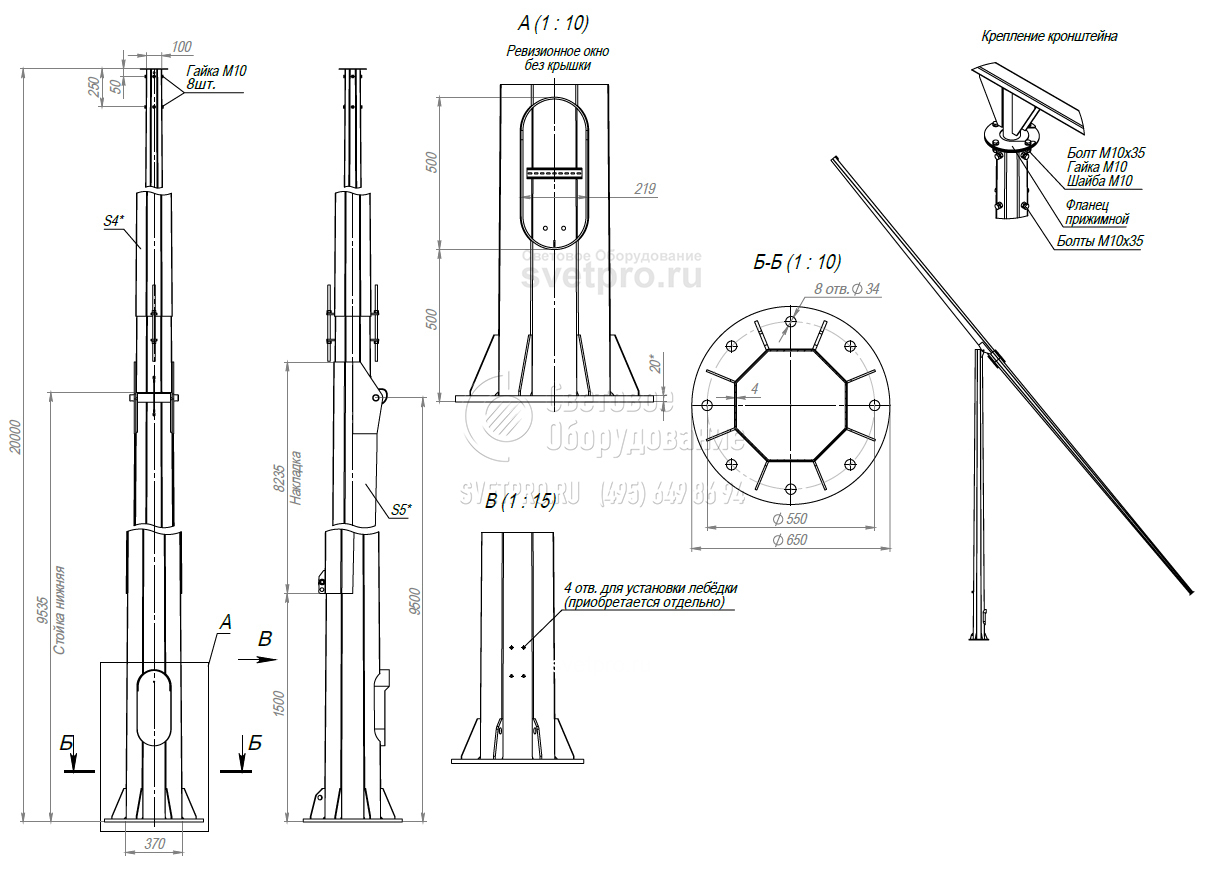

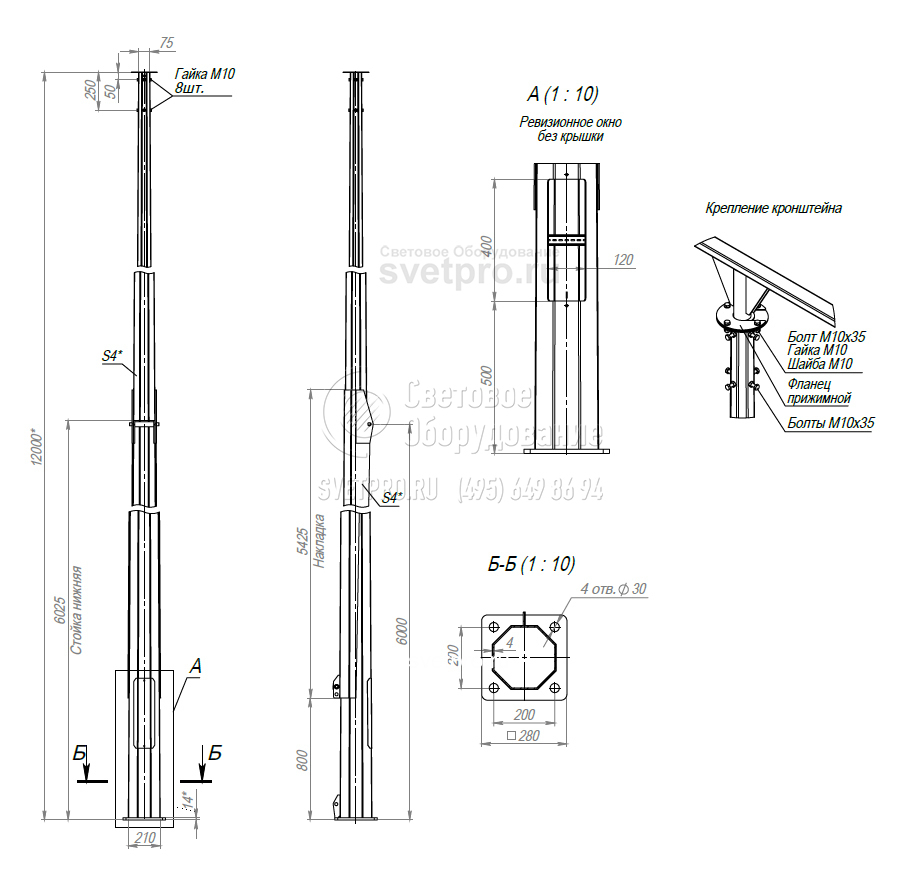

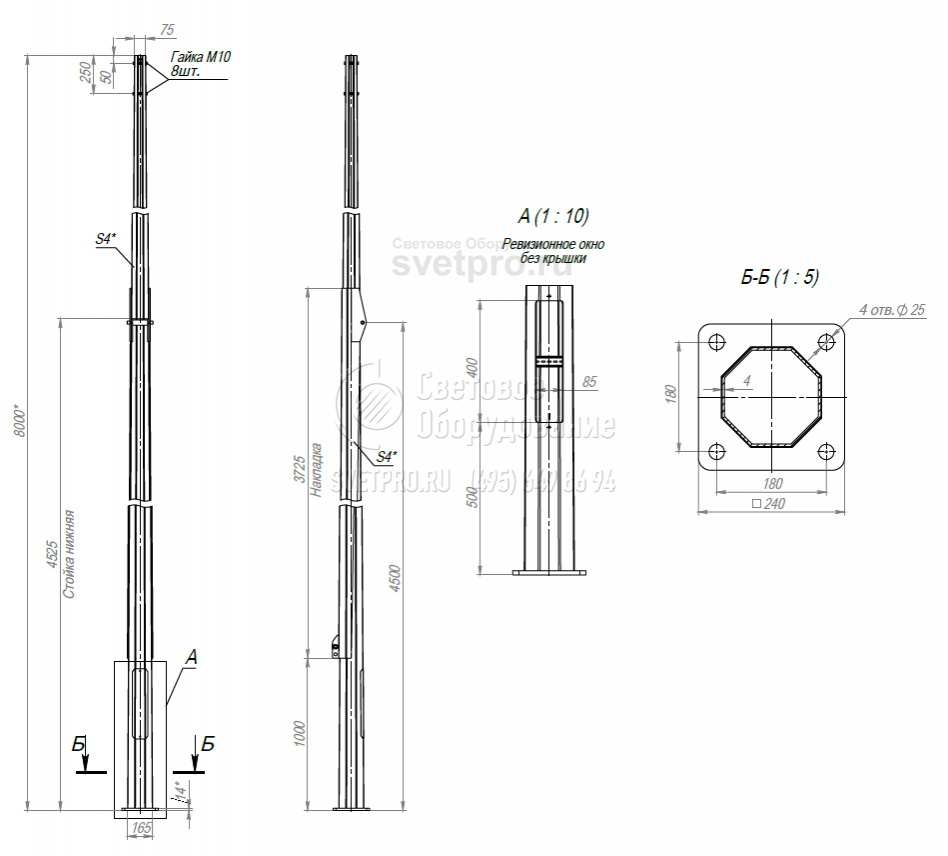

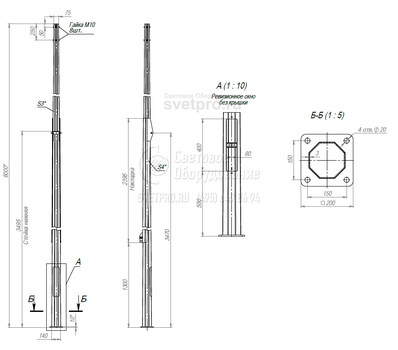

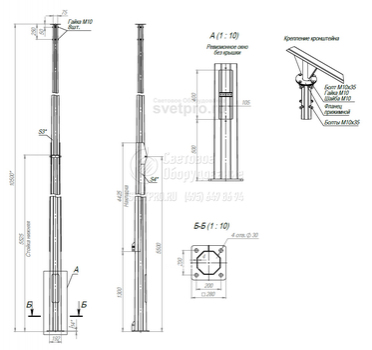

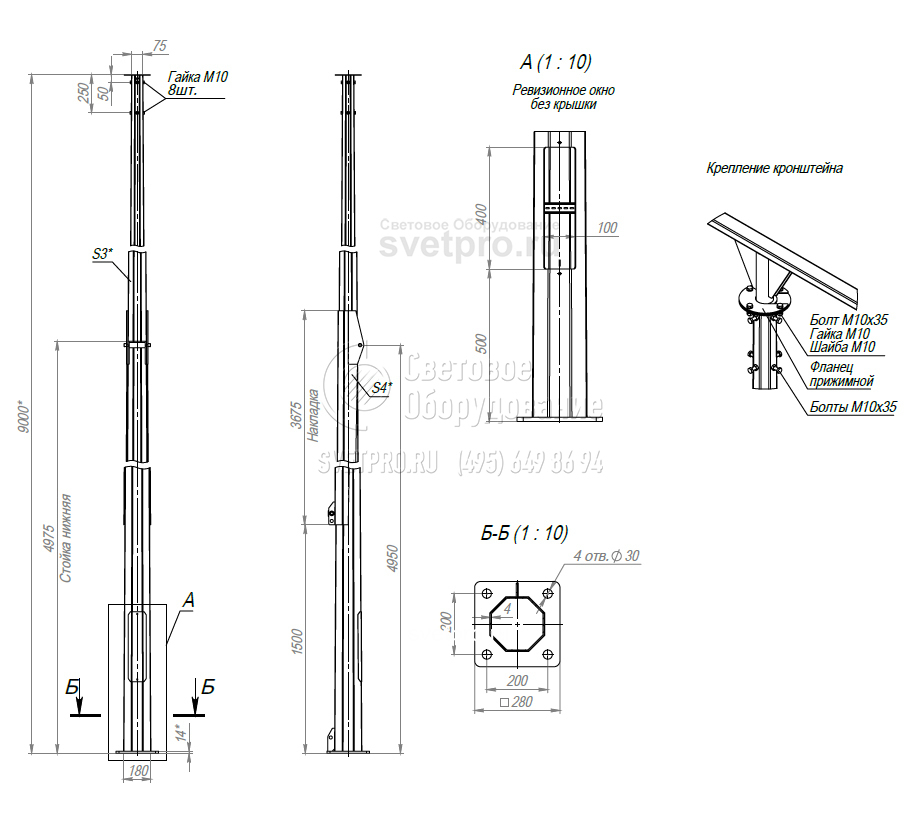

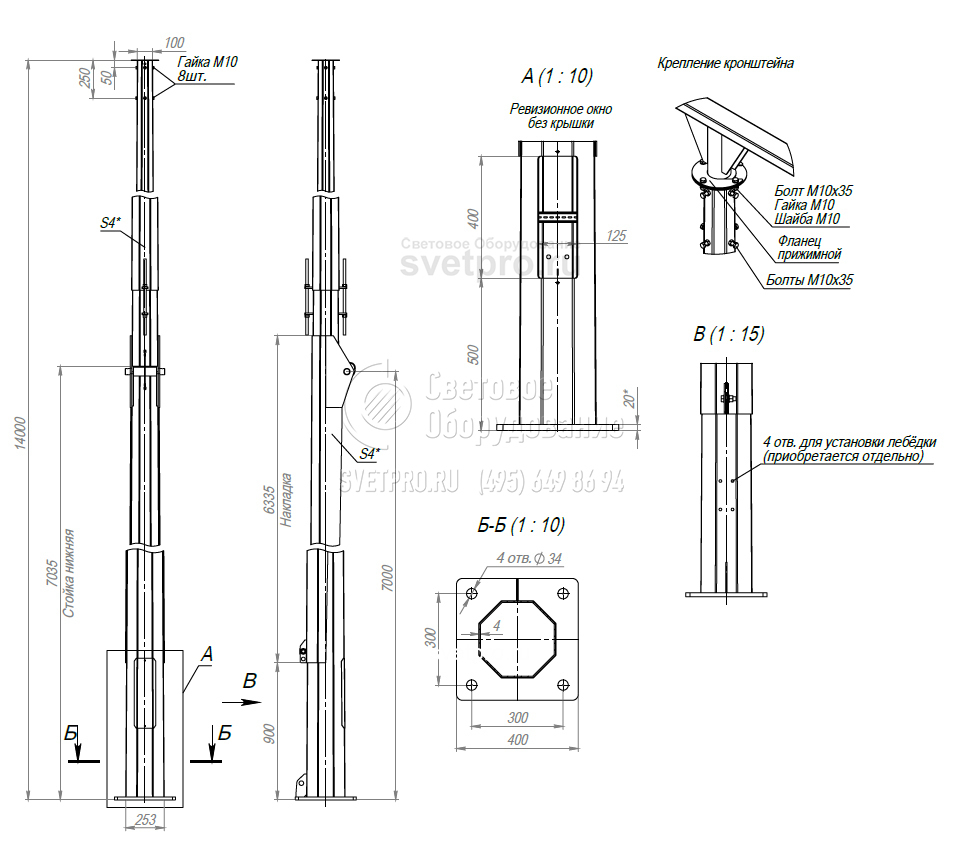

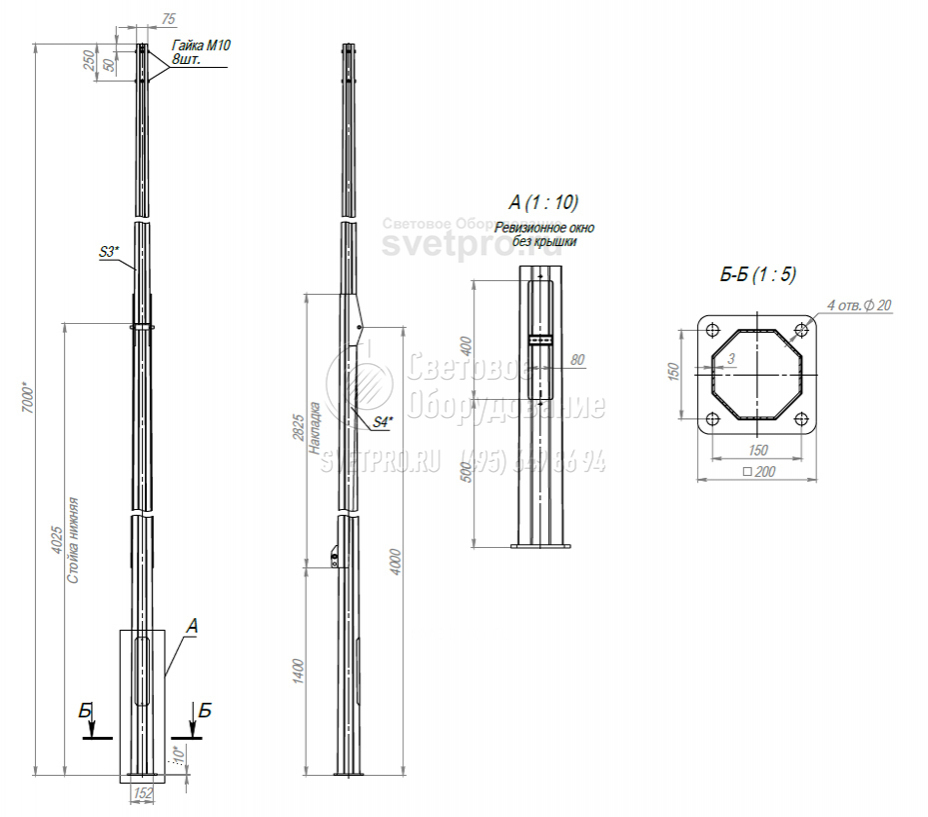

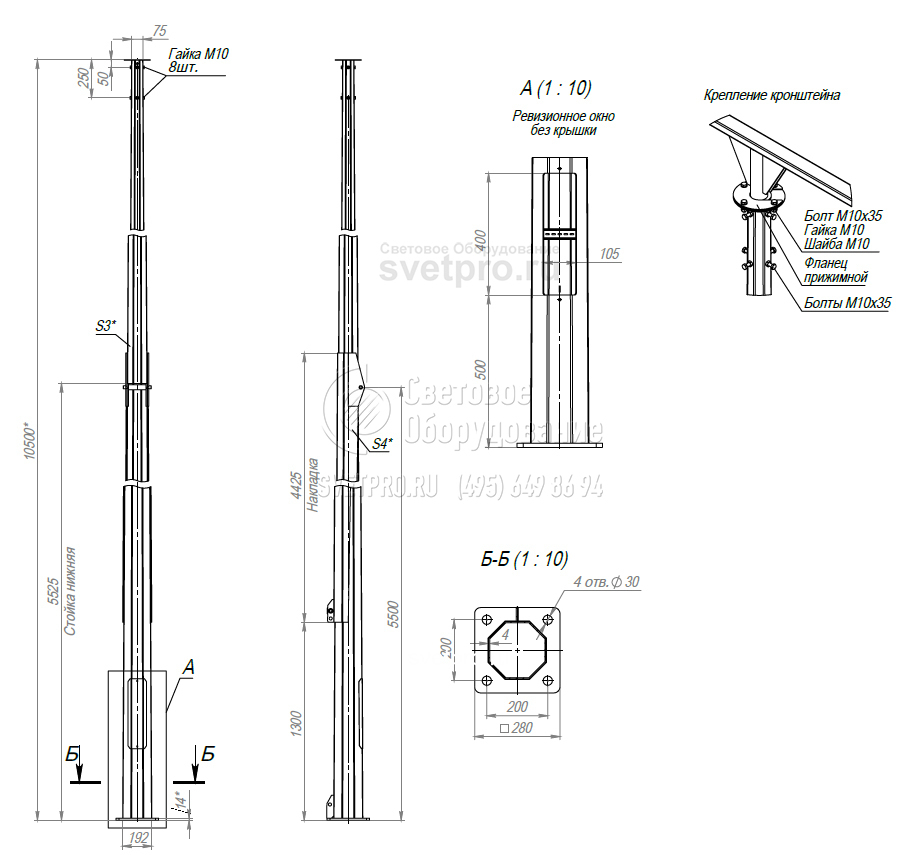

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Наветренная площадь оборудования, м2, при ветровом районе | Нагрузки на фундамент | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | II | III | IV | V | VI | VII | M, т*м | N, т | Q, т | ||||||||||
| ОГКСф-6 | 6 | 140 | 75 | 200/150 | 25 | 4 | 75 | К80 | 75 | 0,96 | 0,63 | 0,4 | 0,22 | 0,09 | - | - | 0,9 | 0,12 | 0,23 |
| ОГКСф-7 | 7 | 152 | 75 | 200/150 | 25 | 4 | 75 | К80 | 88 | 0,96 | 0,63 | 0,4 | 0,22 | 0,09 | - | - | 0,9 | 0,12 | 0,23 |
| ОГКСф-8 | 8 | 165 | 75 | 240/180 | 25 | 4 | 75 | К80 | 146 | 1 | 0,62 | 0,37 | 0,17 | - | - | - | 1,3 | 0,17 | 0,29 |
| ОГКСф-9 | 9 | 180 | 75 | 240/180 | 25 | 4 | 75 | К80 | 159 | 1 | 0,62 | 0,37 | 0,17 | - | - | - | 1,3 | 0,17 | 0,29 |
| ОГКСф-10 | 10 | 192 | 75 | 280/200 | 30 | 4 | 100 | К80 | 185 | 1,02 | 0,61 | 0,33 | 0,11 | - | - | - | 1,9 | 0,23 | 0,37 |
| ОГКСф-10(2) | 10 | 225 | 100 | 320/230 | 34 | 4 | 120 | К110 | 288 | 1,32 | 0,76 | 0,38 | 0,09 | - | - | - | 2,6 | 0,44 | 0,47 |
| ОГКСф-10,5 | 10,5 | 192 | 75 | 320/230 | 34 | 4 | 120 | К110 | 194 | 1,32 | 0,76 | 0,38 | 0,09 | - | - | - | 2,6 | 0,44 | 0,47 |
| ОГКСф-10,5(2) | 10,5 | 225 | 100 | 280/200 | 30 | 4 | 115 | К80 | 298 | 0,76 | 0,38 | 0,11 | - | - | - | - | 2,2 | 0,31 | 0,37 |
| ОГКСф-12 | 12 | 210 | 75 | 280/200 | 30 | 4 | 115 | К80 | 260 | 0,76 | 0,38 | 0,11 | - | - | - | - | 2,2 | 0,31 | 0,37 |
| ОГКСф-12(2) | 12 | 275 | 150 | 400/300 | 34 | 4 | 159 | К165 | 449 | 2,06 | 1,22 | 0,64 | 0,2 | - | - | - | 4,7 | 0,61 | 0,73 |
| ОГКСф-14 | 14 | 253 | 100 | 400/300 | 34 | 4 | 125 | К110 | 404 | 0,96 | 0,45 | 0,1 | - | - | - | - | 3,4 | 0,44 | 0,46 |
| ОГКСф-14(2) | 14 | 315 | 150 | 495/400 | 34 | 4 | 159 | К165 | 614 | 2,22 | 1,27 | 0,63 | 0,13 | - | - | - | 6,3 | 0,75 | 0,9 |
| ОГКСф-16 | 16 | 280 | 100 | 400/300 | 34 | 4 | 135 | К110 | 484 | 0,81 | 0,28 | - | - | - | - | - | 4,2 | 0,52 | 0,55 |
| ОГКСф-16(2) | 16 | 315 | 150 | 495/400 | 34 | 4 | 159 | К165 | 688 | 1,4 | 0,61 | 0,06 | - | - | - | - | 6,3 | 0,83 | 0,73 |
| ОГКСф-20 | 20 | 370 | 130 | 650/550 | 34 | 8 | 219 | К165 | 807 | 1 | 0,23 | - | - | - | - | - | 7,7 | 0,91 | 0,77 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска
ОПИСАНИЕ
Складывающиеся опоры освещения предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень доступный для обслуживания с земли. Наличие только одного подвижного элемента и простота конструкции делает данный тип опор надежными и экономичными в использовании. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования.
При массе оборудования 5-15 кг или 35-45 кг (для усиления опор тип2) обслуживание возможно без применения дополнительных специальных средств (усилие для складывания опоры будет в диапазоне 5-15 кг).
При массе оборудования 15-30 кг или 45-60 кг соответственно, желательно применение блока (одинарного полиспаста) для уменьшения усилия при складывании опоры. Комплект с блоком заказывается отдельно и может использоваться один на несколько опор (усилие без блока в данном случае составит 15-30 кг и 5-15 кг при использовании блока).
При массе оборудования 60-80 кг для исполнения типа 2 желательно применение механизированного способа складывания с использованием механической лебедки. Комплект лебедки заказывается отдельно и может использоваться один на несколько опор.
Конструкция опоры
Подвод питания к опорам данного типа необходимо производить кабельной линией выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.

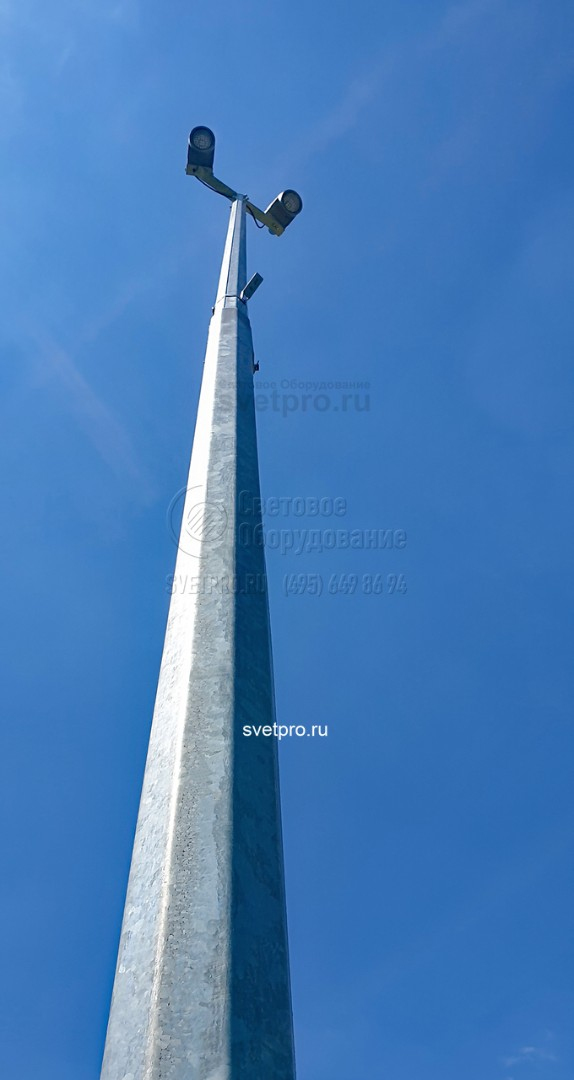

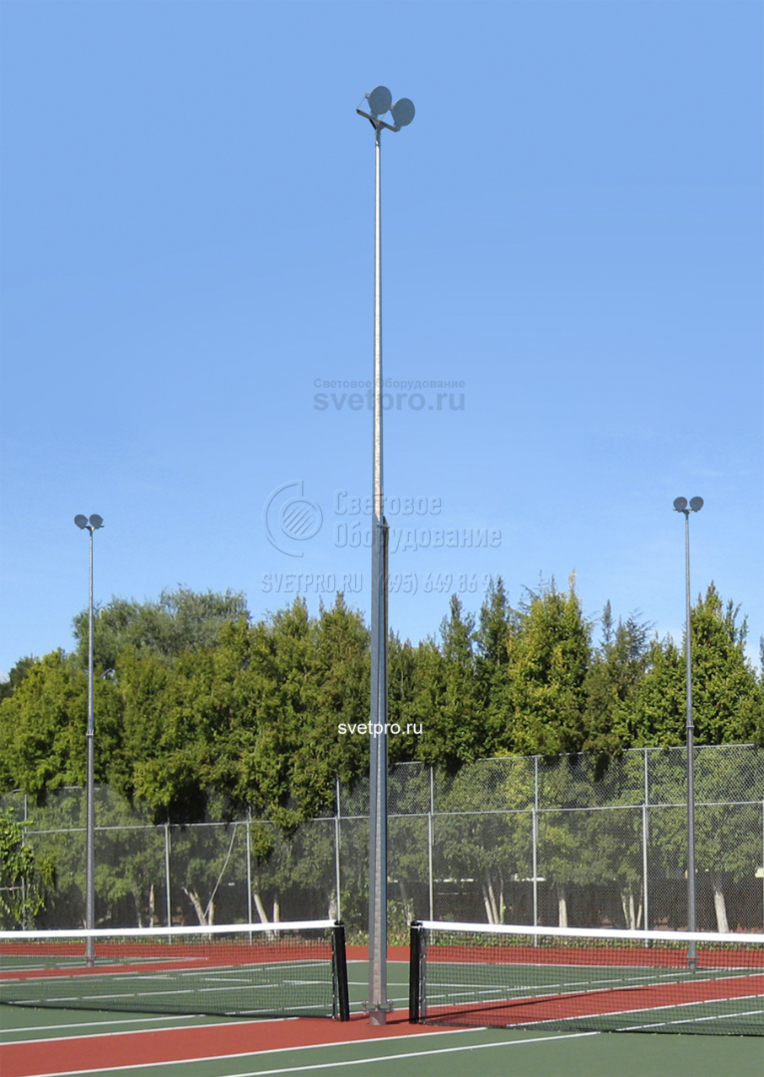

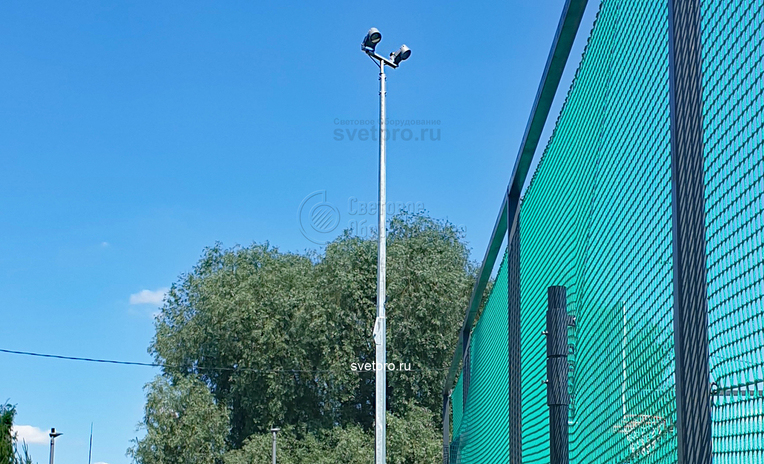

Фотогалерея
-
