ОГКСф-12,0(2) Опоры граненые конические складывающиеся
| Область применения: |
|
| Назначение: |
|
| Высота: | 12 м |
| Вес: | 449 кг |
| Верхний диаметр: | 150 мм |
| Нижний диаметр: | 275 мм |
| Артикул производителя: | ОГКСф-12,0(2) |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

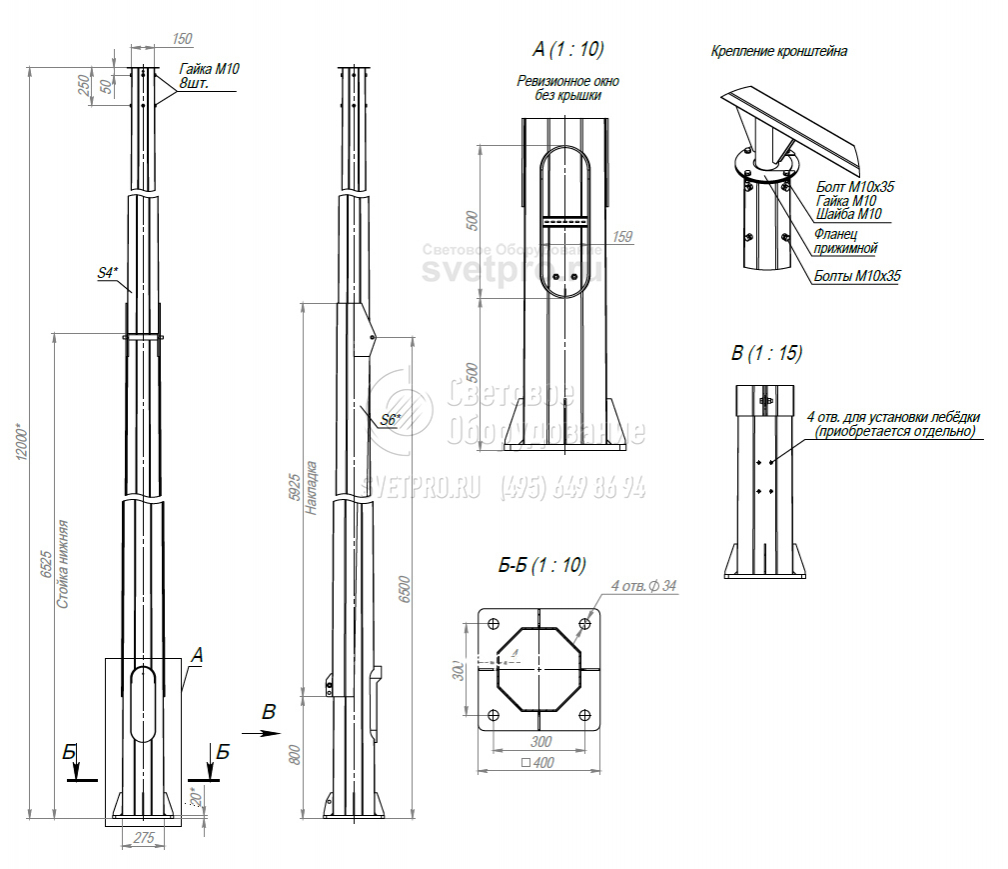

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Наветренная площадь оборудования, м2, при ветровом районе | Нагрузки на фундамент | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | II | III | IV | V | VI | VII | M, т*м | N, т | Q, т | |||||||||||
| ОГКСф-12(2)-ц | 12 | 275 | 150 | 400/300 | 34 | 4 | 159 | К165 | 449 | К400-300-4х34 | 2,06 | 1,22 | 0,64 | 0,2 | - | - | - | 4,7 | 0,61 | 0,73 |
| ОГКСф-12(2)-ц+по | 12 | 275 | 150 | 400/300 | 34 | 4 | 159 | К165 | 449 | К400-300-4х34 | 2,06 | 1,22 | 0,64 | 0,2 | - | - | - | 4,7 | 0,61 | 0,73 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска
ОПИСАНИЕ
ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
Фотогалерея
-
1. -
2. -
3. -
4.
