ОГКСф-14,0 Опоры граненые конические складывающиеся

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГКСф Опоры граненые конические складывающиеся > ОГКСф-14,0 Опоры граненые конические складывающиеся

Область применения:	опоры предназначены для установки осветительного оборудования с возможностью обслуживания с земли
Назначение:	Опоры освещения

Высота:	14 м
Вес:	404 кг
Верхний диаметр:	100 мм
Нижний диаметр:	253 мм
Артикул производителя:	ОГКСф-14,0

Производитель «Пересвет», Россия

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

как выбрать опору?

От чего зависит конструктив опоры

Какие бывают виды опор освещения

Какие опоры освещения дешевле

Как подбирать мощность светильника исходя из высоты опоры

На что обратить внимание при подборе архитектурного освещения

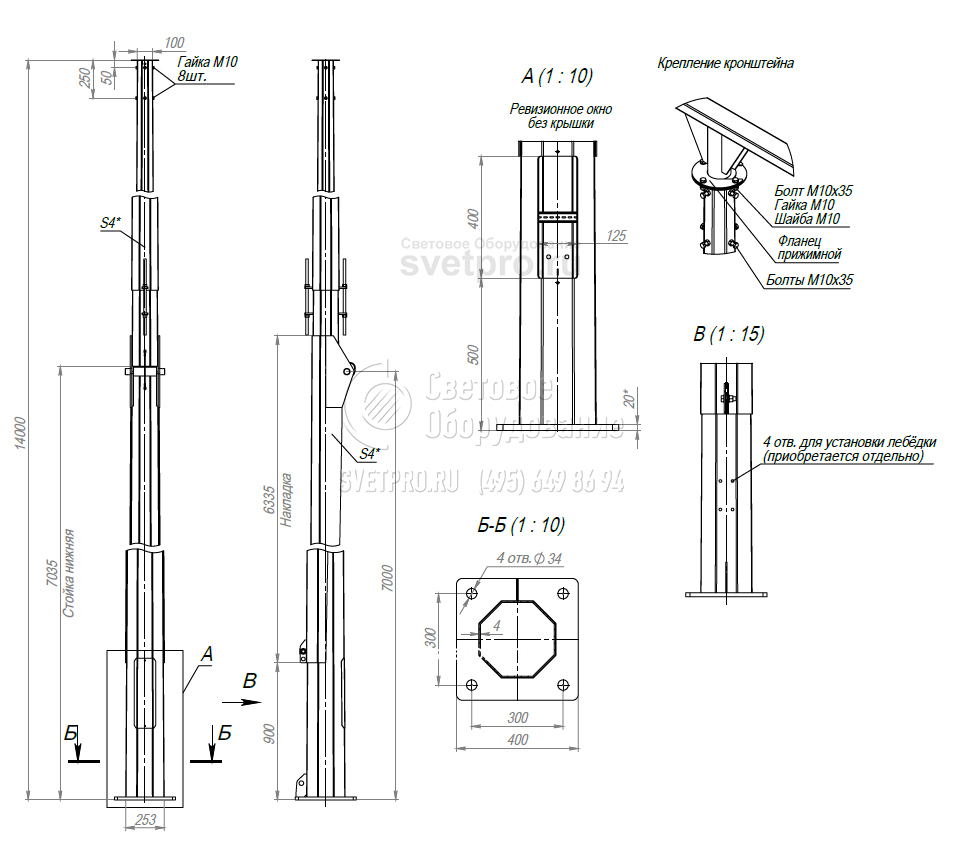

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Тип	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	Наветренная площадь оборудования, м2, при ветровом районе							Нагрузки на фундамент
Тип	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	I	II	III	IV	V	VI	VII	M, т*м	N, т	Q, т
ОГКСф-14-ц	14	253	100	400/300	34	4	125	К110	404	К400-300-4х34	0,96	0,45	0,1	-	-	-	-	3,4	0,44	0,46
ОГКСф-14-ц+по	14	253	100	400/300	34	4	125	К110	404	К400-300-4х34	0,96	0,45	0,1	-	-	-	-	3,4	0,44	0,46

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска

ОПИСАНИЕ

ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
