ОГКСф-9,0 Опоры граненые конические складывающиеся
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 159 кг |
| Верхний диаметр: | 75 мм |
| Нижний диаметр: | 180 мм |
| Артикул производителя: | ОГКСф-9,0 |
Производитель «Пересвет», Россия
Цена*:
46 770
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M, т*м | N, т | Q, т | ||||||||||||
| ОГКСф-9,0 | 46 770 ₽ | 8 | 180 | 75 | 240/180 | 25 | 4 | 75 | К80 | 159 | К280-200-4х30 | 1,3 | 0,17 | 0,29 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
как выбрать опору?

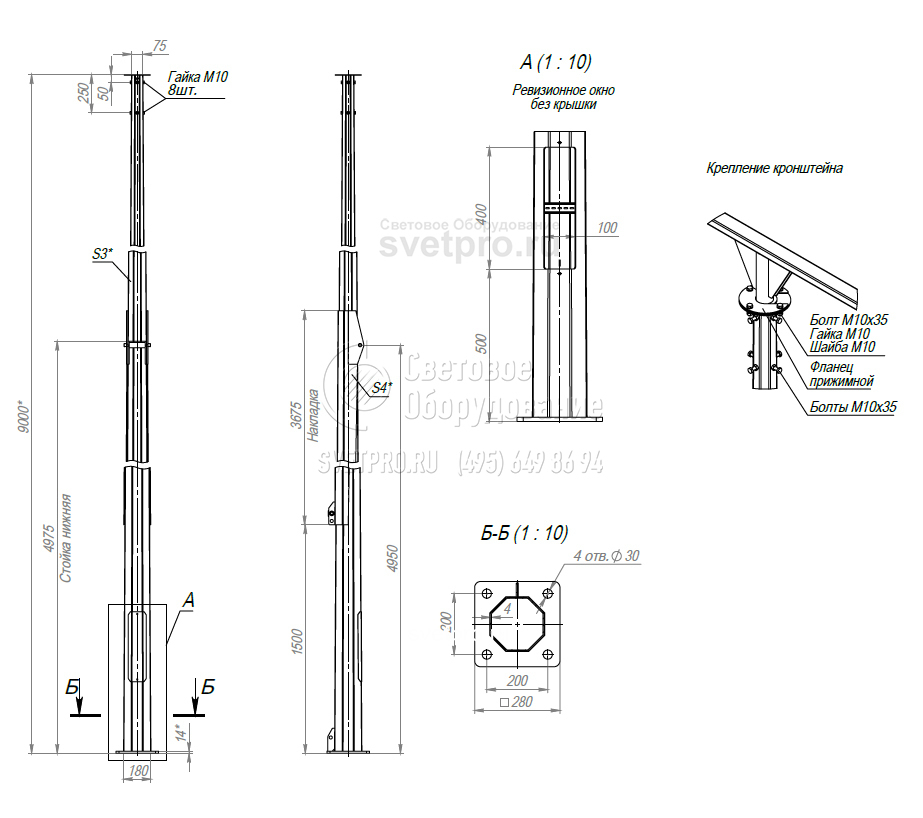

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
