ОГКСф-16,0(2) Опоры граненые конические складывающиеся

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГКСф Опоры граненые конические складывающиеся > ОГКСф-16,0(2) Опоры граненые конические складывающиеся

Область применения:	опоры предназначены для установки осветительного оборудования с возможностью обслуживания с земли
Назначение:	Опоры освещения

Высота:	16 м
Вес:	688 кг
Верхний диаметр:	150 мм
Нижний диаметр:	315 мм
Артикул производителя:	ОГКСф-16,0(2)

Производитель «Пересвет», Россия

Цена*: 202 375 руб

* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну

Мы работаем с ЭДО СБИС

Звоните +7 (495) 649-86-94

Таблица кодов заказа

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	Наветренная площадь оборудования, м2, при ветровом районе							Нагрузки на фундамент
Тип	I	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок		II	III	IV	V	VI	VII	M, т*м	N, т	Q, т
ОГКСф-16(2)-ц	202 375 ₽	16	315	150	495/400	34	4	159	К165	688	К495-400-4х34	1,4	0,61	0,06	-	-	-	-	6,3	0,83	0,73
ОГКСф-16(2)-ц+по	202 375 ₽	16	315	150	495/400	34	4	159	К165	688	К495-400-4х34	1,4	0,61	0,06	-	-	-	-	6,3	0,83	0,73

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска

как выбрать опору?

На что обратить внимание при подборе архитектурного освещения

Как рассчитать стоимость опор

Как выбрать расстояние между опорами освещения

Какой срок службы у мачт и опор

От чего зависит конструктив опоры

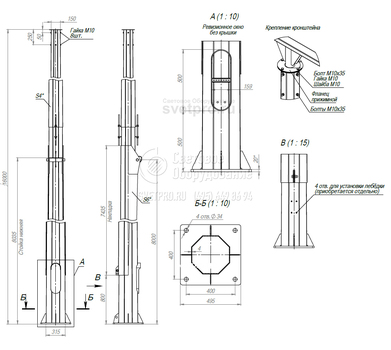

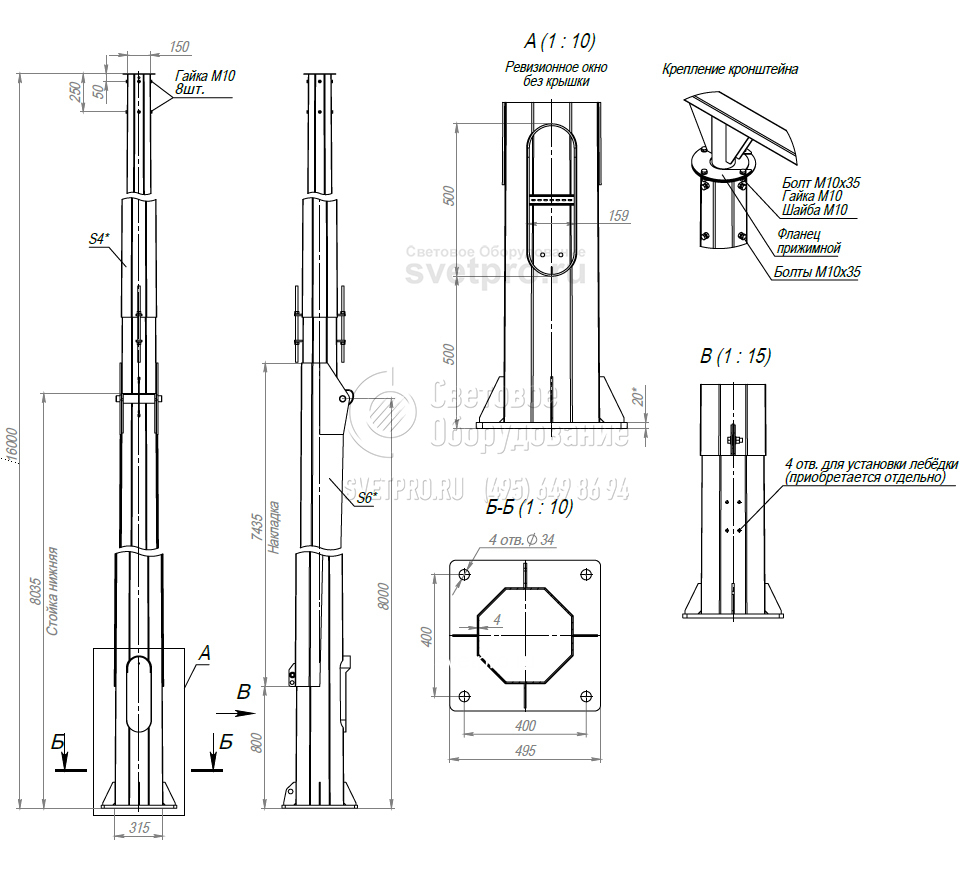

ГАБАРИТНЫЕ РАЗМЕРЫ

ОПИСАНИЕ

ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
