ОГКСф-16,0 Опоры граненые конические складывающиеся

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ОГКСф Опоры граненые конические складывающиеся > ОГКСф-16,0 Опоры граненые конические складывающиеся

Область применения:	опоры предназначены для установки осветительного оборудования с возможностью обслуживания с земли
Назначение:	Опоры освещения

Высота:	16 м
Вес:	484 кг
Верхний диаметр:	100 мм
Нижний диаметр:	280 мм
Артикул производителя:	ОГКСф-16,0

Производитель «Пересвет», Россия

Цена*: 142 369 руб

* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну

Мы работаем с ЭДО СБИС

Звоните +7 (495) 649-86-94

Таблица кодов заказа

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок	Наветренная площадь оборудования, м2, при ветровом районе							Нагрузки на фундамент
Тип	I	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	b, мм	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок		II	III	IV	V	VI	VII	M, т*м	N, т	Q, т
ОГКСф-16-ц	142 369 ₽	16	280	100	400/300	34	4	135	К110	484	К400-300-4х34	0,81	0,28	-	-	-	-	-	4,2	0,52	0,55
ОГКСф-16-ц+по	142 369 ₽	16	280	100	400/300	34	4	135	К110	484	К400-300-4х34	0,81	0,28	-	-	-	-	-	4,2	0,52	0,55

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска

как выбрать опору?

На что обратить внимание при подборе архитектурного освещения

Как рассчитать стоимость опор

Как выбрать расстояние между опорами освещения

Какой срок службы у мачт и опор

От чего зависит конструктив опоры

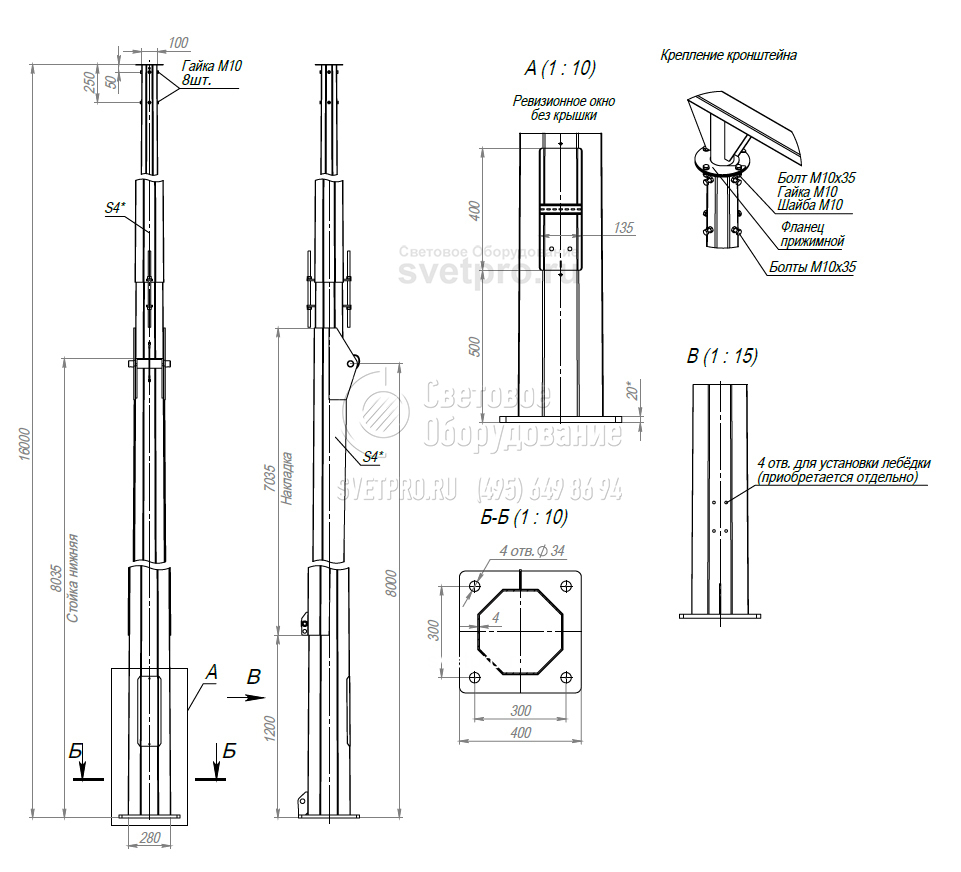

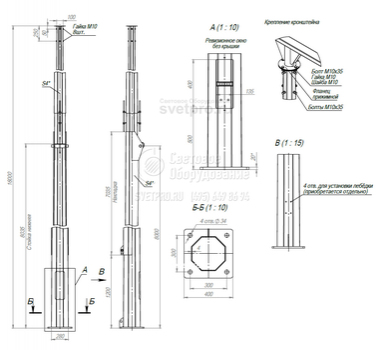

ГАБАРИТНЫЕ РАЗМЕРЫ

ОПИСАНИЕ

ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.

Фотогалерея

Вы недавно смотрели

Смотреть

Шинопровод встраиваемый однофазный с питанием и заглушкой Crystal Lux CLT 0.121 01 L1000 BL

Смотреть



Продукция по типу и установке Торговое освещение Трековые светильники Downlight светильники Потолочные светильники Встраиваемые светильники Подвесные светильники Настенные светильники Декоративное освещение Офисное освещение Промышленное освещение Прожекторы Взрывозащищённые Подвесные светильники промышленные Встраиваемые светильники IP65 Накладные светильники IP65 Тепличные светильники Аварийные светильники Световая башня Освещение АЗС Рециркулятор бактерицидный Для экстремальных условий Низковольтные Уличное освещение Консольные светильники Венчающие светильники Парковые декоративные опоры Подвесные светильники для улицы Уличные нacтeнныe cвeтильники Бра и люстры Садовые светильники Уличные фонари Стальные опоры и мачты Опоры освещения Мачты прожекторные Парковые декоративные опоры Кронштейны, оголовники Закладные детали фундамента Молниеотводы Флагштоки Светофорные опоры Мачты телекоммуникационные Архитектурное освещение Cвeтoдиoдныe нacтeнныe cвeтильники Линейные светильники Фасадные прожекторы Заливающий свет Архитектурные потолочные светильники Прожекторы Грунтовые светильники Подводные светильники Спортивное освещение Для спортивных залов Прожекторы для спорта Кронштейны для прожекторов Oпopы ocвeщeния для стадионов Прожекторные мачты для стадионов Медицинское Светильники для дома Бра Люстры Настольные лампы Потолочные базы Торшеры Современный дизайн Споты Потолочные Подвесные Трековые на шинопровод Садово-парковое Декоративные фасадные Садово-парковый фонарь Светильник столбик Подвесные светильники Ландшафтные светильники Подсветка лестниц Уличное бра Уличный встраиваемый светильник Фонарь на столб Консоль паркового фонаря Парковый столб Потолочный накладной Грунтовый светильник Садовая и парковая мебель Складское оборудование Вилочные дизельные погрузчики Автопогрузчики Электрические погрузчики Самоходные штабелеры Ручные гидравлические штабелеры Штабелеры с электроподъемом Штабелеры с противовесом Узкопроходные штабелеры Гидравлические тележки Электроштабелеры Самоходные тележки Электрические тягачи Оборудование для агрессивных сред Подъемники и вышки Гидравлические подъемные столы Клининговое оборудование Оборудование с весами Ричтраки Комплектовщики заказов Бренды Световые технологии Opora Engineering AMIRA ЛидерЛайт GALAD Valmont Philips Ардатовский СТЗ LIVAL HALLA Vivo Luce HALLA Lighting Белый свет Luxeon

ОГКСф-16,0 Опоры граненые конические складывающиеся

Таблица кодов заказа

как выбрать опору?

ГАБАРИТНЫЕ РАЗМЕРЫ

ОПИСАНИЕ

Фотогалерея

Похожие товары

ОГК Опоры граненые конические

ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые

ОГКС Опоры граненые конические складывающиеся

ОГСКС Опоры граненые силовые контактной сети

ОКС Опоры круглые силовые

ОГКК Опоры квартальные граненые стальные бесфланцевые

ОТ Опоры трубчатые

ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)

Вы недавно смотрели

Шинопровод встраиваемый однофазный с питанием и заглушкой Crystal Lux CLT 0.121 01 L1000 BL

ОКККВ-7,5 С Опоры круглоконические квартальные для воздушной подводки питания

Светильник уличный настенный FUMAGALLI MIDIPILAR/REMO R50.254.000.AYE27

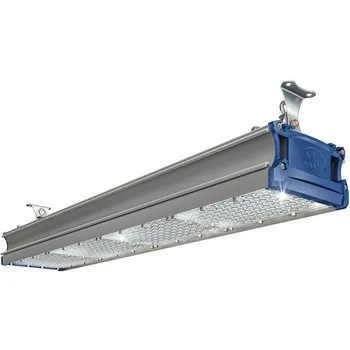

ПРОМЫШЛЕННЫЙ СВЕТИЛЬНИК TL-PROM SM 130 5K DIM К15
