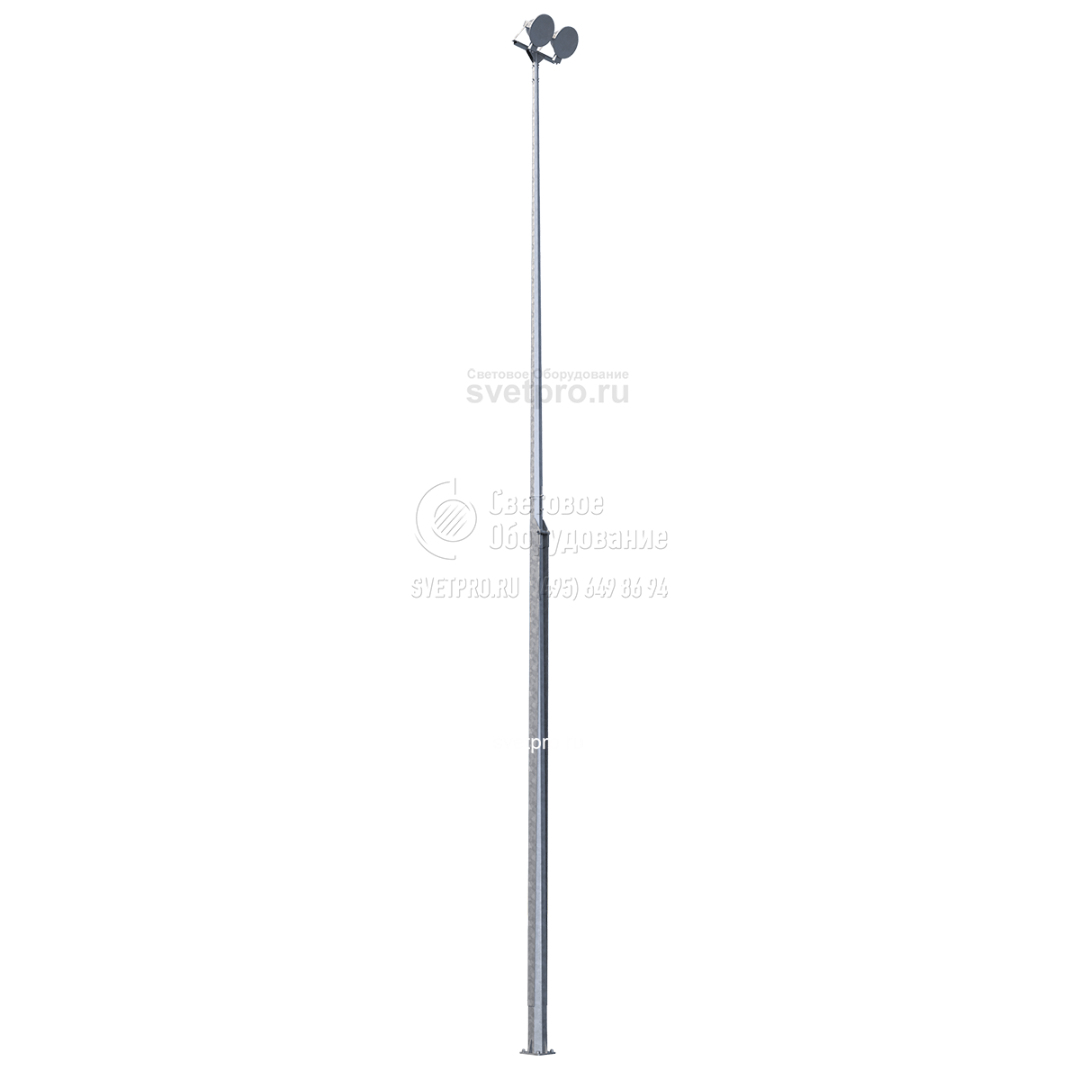

ОГКСф-10,0(2) Опоры граненые конические складывающиеся
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Высота: | 10 м |
| Вес: | 288 кг |
| Верхний диаметр: | 100 мм |
| Тип: | |
| Нижний диаметр: | 225 мм |
| Артикул производителя: | ОГКСф-10,0(2) |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Наветренная площадь оборудования, м2, при ветровом районе | Нагрузки на фундамент | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | II | III | IV | V | VI | VII | M, т*м | N, т | Q, т | ||||||||||||
| ОГКСф-10(2)-ц | 84 715 ₽ | 10 | 225 | 100 | 320/230 | 34 | 4 | 120 | К110 | 288 | К320-230-4х34 | 1,32 | 0,76 | 0,38 | 0,09 | - | - | - | 2,6 | 0,44 | 0,47 |
| ОГКСф-10(2)-ц+по | 84 715 ₽ | 10 | 225 | 100 | 320/230 | 34 | 4 | 120 | К110 | 288 | К320-230-4х34 | 1,32 | 0,76 | 0,38 | 0,09 | - | - | - | 2,6 | 0,44 | 0,47 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковая окраска
как выбрать опору?

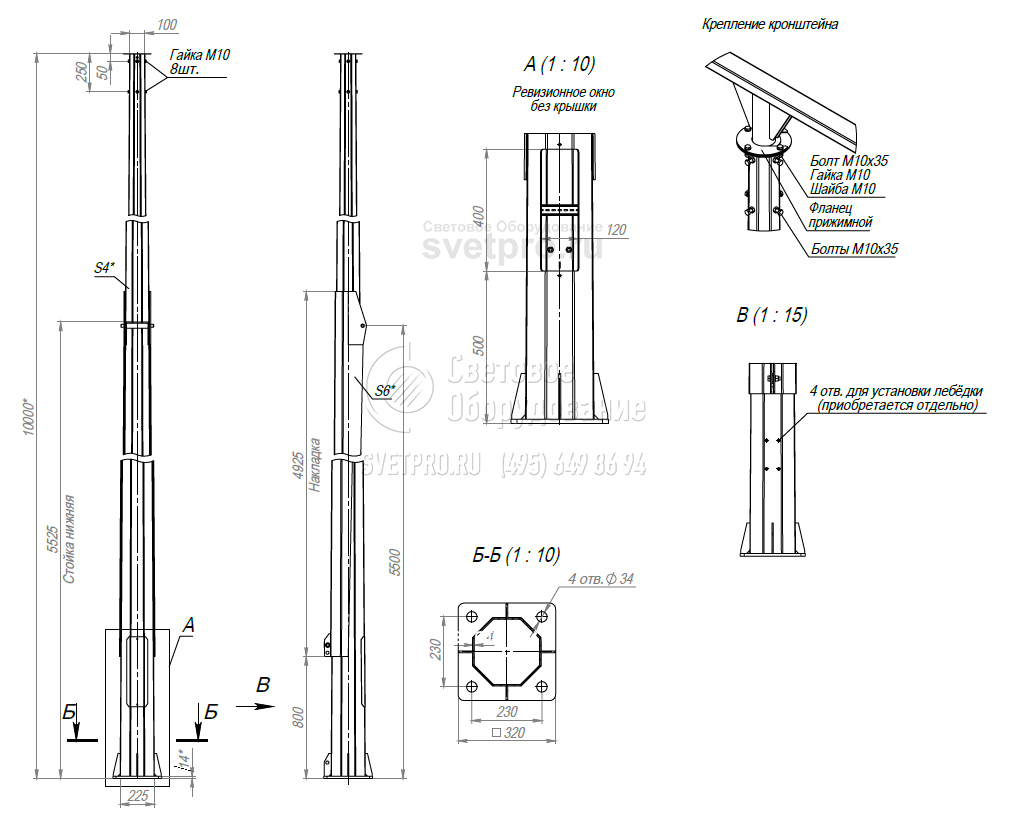

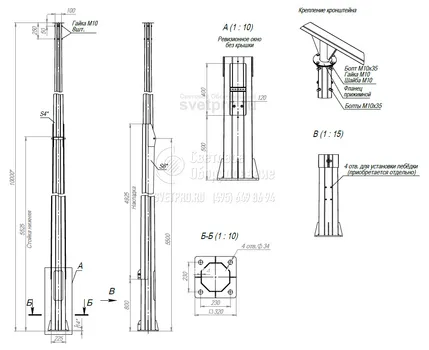

ГАБАРИТНЫЕ РАЗМЕРЫ

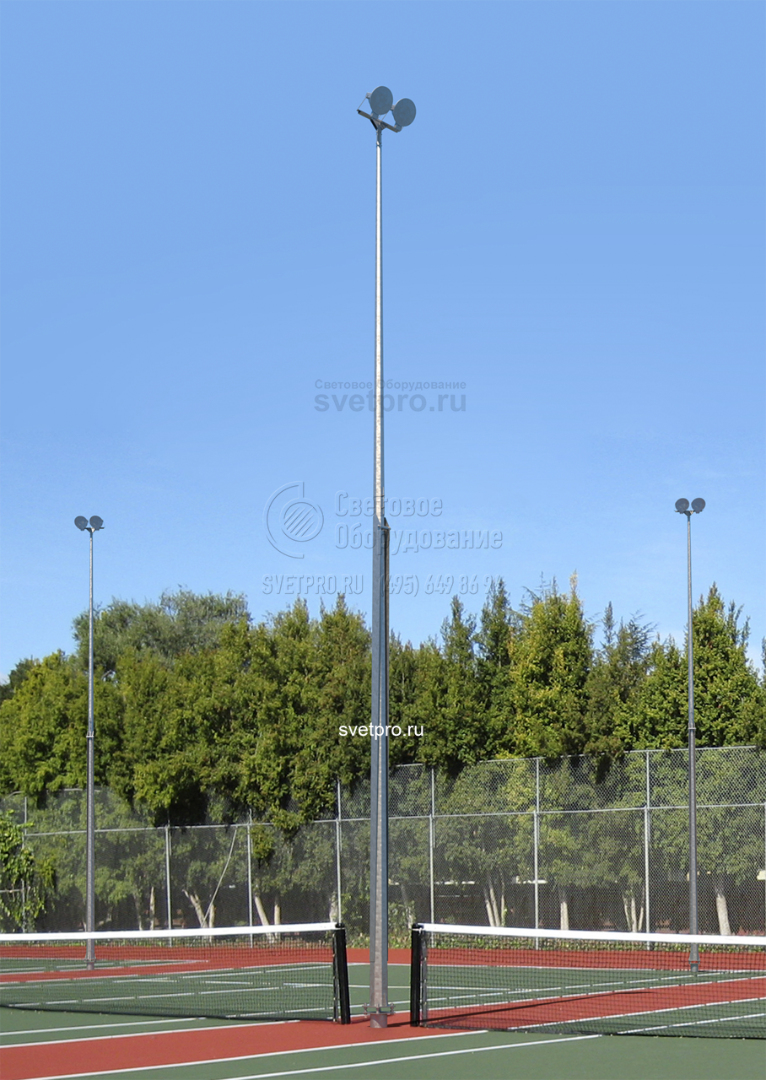

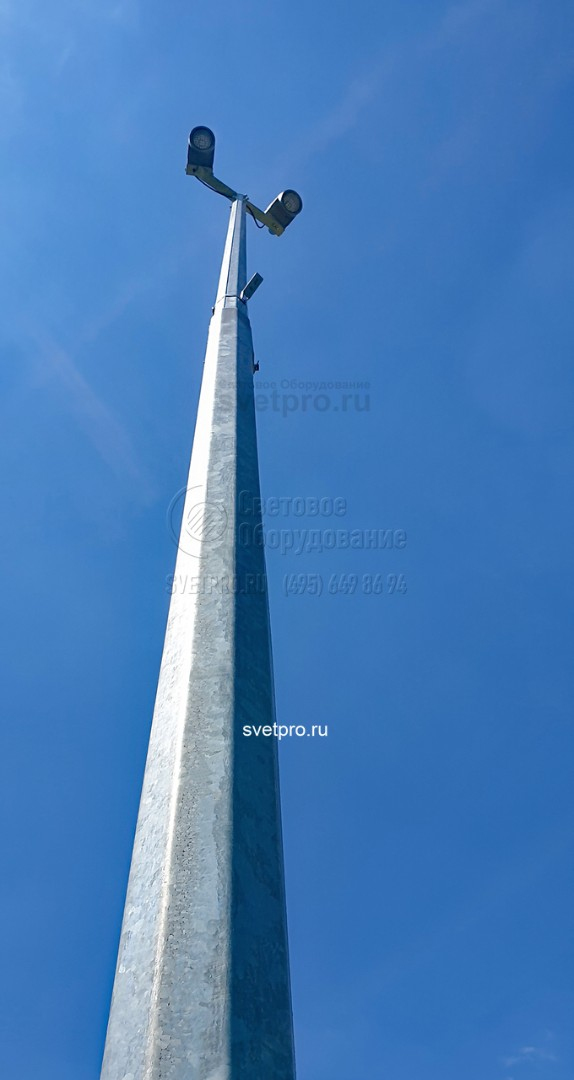

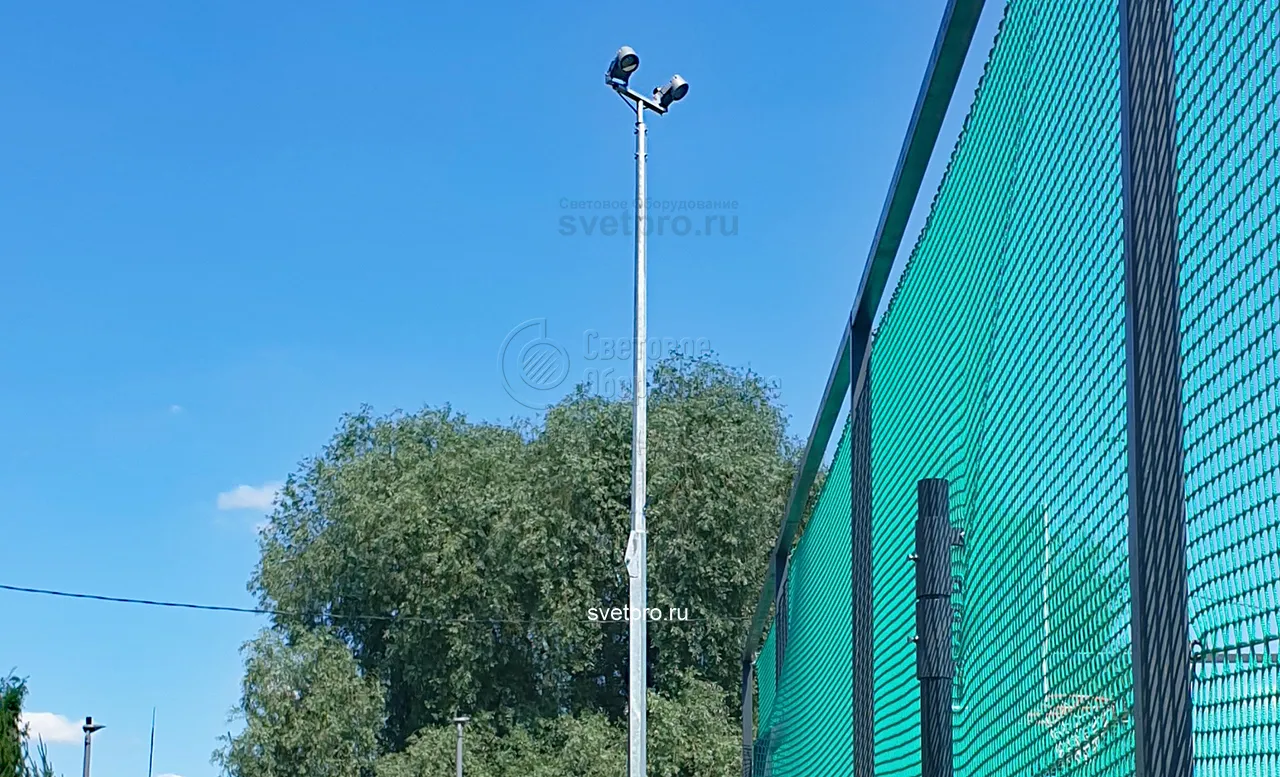

Фотогалерея
