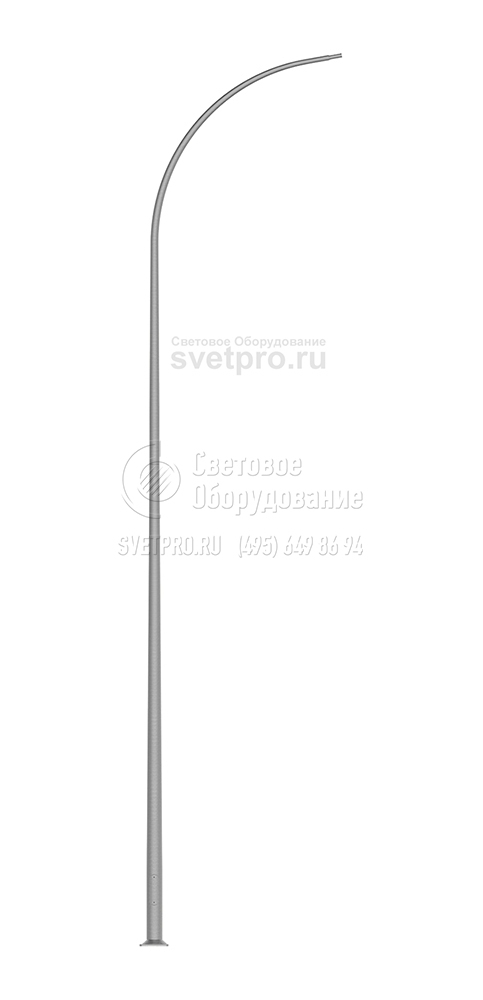

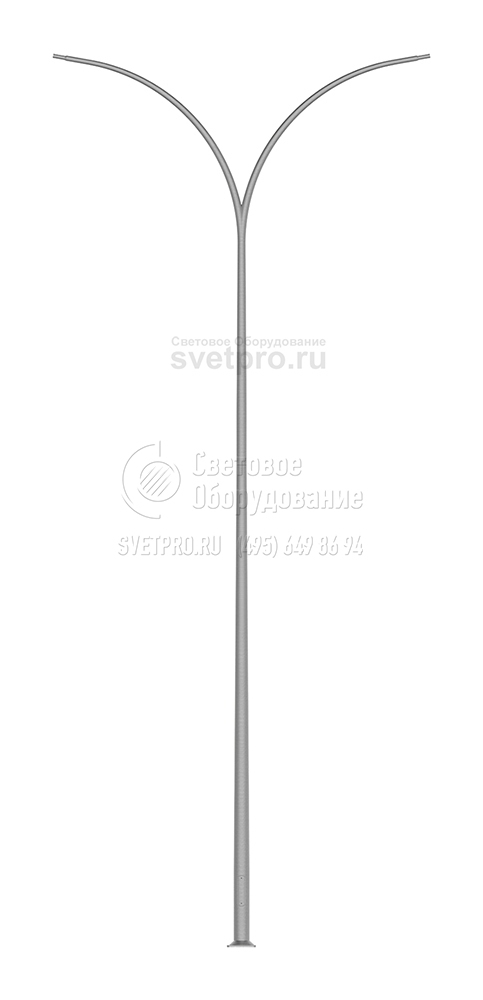

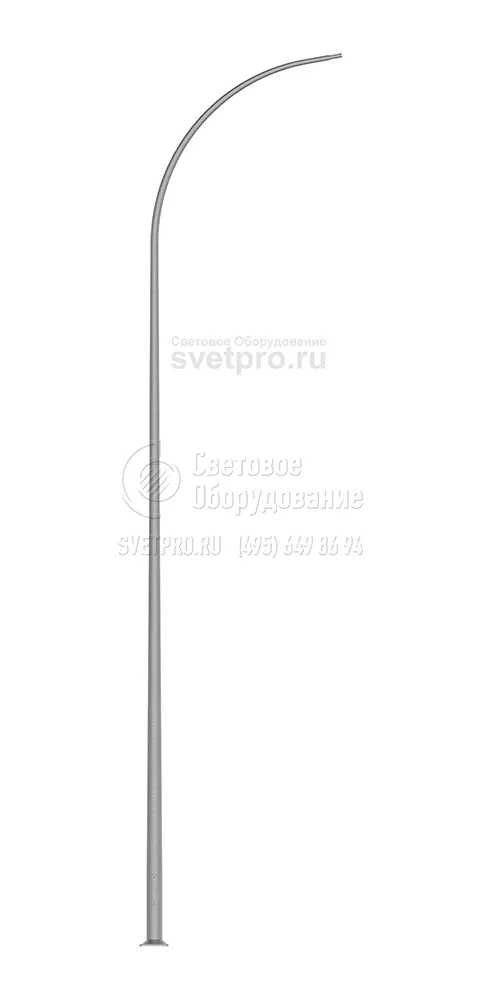

Тип MAL-12 WŁ 1/2,5/5,5/5...MAL-14 WŁ 2/2,5/6,5/5 Алюминиевые осветительные мачты
| Область применения: |
|
| Назначение: |
|
| Высота: | 12-14 м |
| Вес: | 93,4-121,8 кг |
| Верхний диаметр: | 60 мм |
| Материал: | анодированный алюминий |
| Артикул производителя: | MAL-12 WŁ 1/2,5/5,5/5...MAL-14 WŁ 2/2,5/6,5/5 |
| Габаритные размеры: | см. таблицу |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

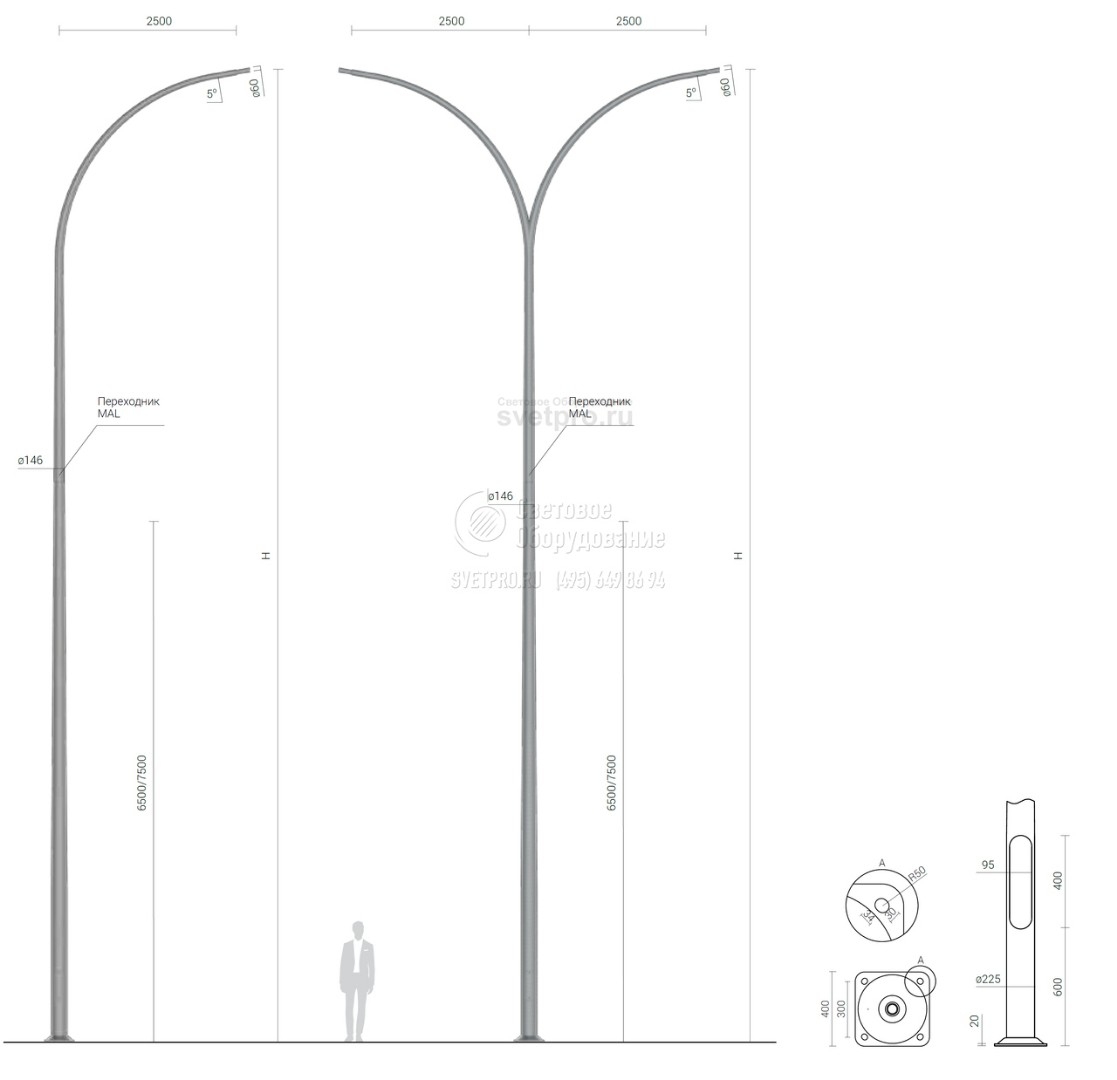

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| MAL-12 WŁ 1/2,5/5,5/5 код 42509 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,85 | 0,71 | 0,53 | 0,48 | |
| MAL-12 WŁ 2/2,5/5,5/5 код 42510 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 20 | 0,31 | 0,23 | 0,14 | 0,11 | |
| MAL-13 WŁ 1/2,5/5,5/5 код 42511 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,69 | 0,57 | 0,41 | 0,36 | |
| MAL-13 WŁ 2/2,5/5,5/5 код 42512 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,19 | 0,13 | x | x | |
| MAL-14 WŁ 1/2,5/6,5/5 код 42513 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,68 | 0,54 | 0,37 | 0,32 | |
| MAL-14 WŁ 2/2,5/6,5/5 код 42514 | Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Допустимый вес отдельного светильника (кг) | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. | |
| 15 | 0,16 | x | x | x | |
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал
Технические данные
| Тип опоры | MAL-12 WŁ 1/2,5/5,5/5 | MAL-12 WŁ 2/2,5/5,5/5 | MAL-13 WŁ 1/2,5/5,5/5 | MAL-13 WŁ 2/2,5/5,5/5 | MAL-14 WŁ 1/2,5/6,5/5 | MAL-14 WŁ 2/2,5/6,5/5 |
|---|---|---|---|---|---|---|
| Высота опоры H (мм) | 12000 | 12000 | 13000 | 13000 | 14000 | 14000 |
| Длина оголовника (мм) | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| Код | 42509/C... | 42510/C... | 42511/C... | 42512/C... | 42513/C... | 42514/C... |
| Вес нетто (кг) | 93,4 | 106,8 | 103,2 | 116,6 | 108,4 | 121,8 |
| Ориентировочный единичный объем (м?)* | 0,84 | 1,15 | 0,93 | 1,21 | 1,1 | 1,27 |
| Предлагаемые типы оголовников для применения на мачтах |
CUDDLE LED, URSA LED, ANDROMEDA LED | |||||
| Тип фундамента / Тип анкерного устройства | B-80 / Z-80 | |||||
| Болтовое соединение | 4 x M24 | |||||
| Код фундамента / код анкерного устройства | 311180 / 311208 | |||||
| Комплект соединительных элементов | 4012 | |||||
| Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 20 | |||||
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.
