Опоры граненые конические ОГК, ОГКф

Главная > Учебник светотехники > Опоры и мачты освещения > Опоры граненые конические ОГК, ОГКф

Опоры ОГК и ОГКф предназначены для прямостоечной и фланцевой установки.

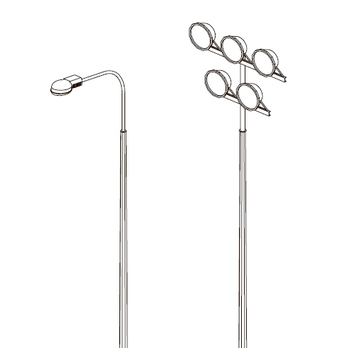

Опоры граненые конические ОГК и ОГКф – это несиловой тип опорных конструкций, на которых предполагается размещение дополнительного оборудования. К нему относятся светильники, устанавливаемые непосредственно на вершину опоры и комплекты: кронштейн+светильник или прожектор. Данный тип технической конструкции применяется повсеместно:

  • в городе и пригороде: для освещения улиц, дворов, площадей, прилегающих участков территорий, парков,
  • на объектах транспортной инфраструктуры: парковках, заправках, вокзалах, перронах, платформах,
  • для освещения спортивных и игровых площадок.

Наземная часть опор составляет от 3-х до 16 м. Конструкции, имеющие высоту более 12 м, сборные. Мера сопряжена с особенностями технологического оборудования, используемого при производстве изделий и соблюдением условий, обеспечивающих удобство доставки и монтажа. Надежность объединения частей соблюдена глубиной 0,4 м и усилием, создаваемым верхней частью.

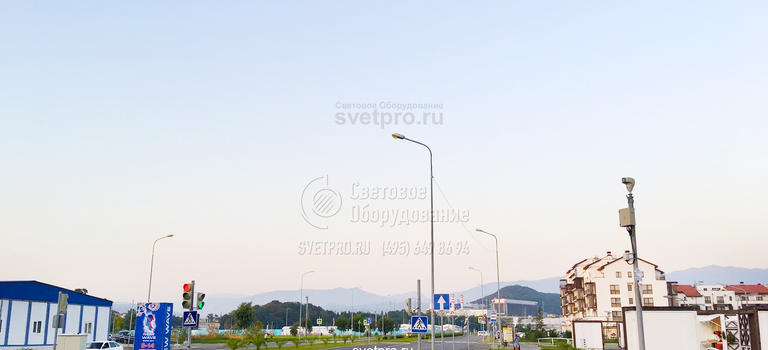

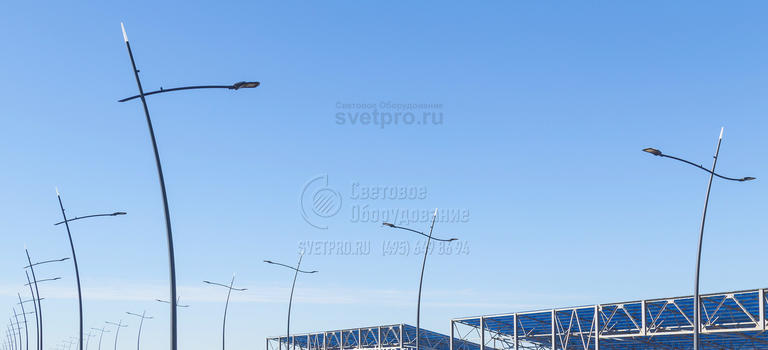

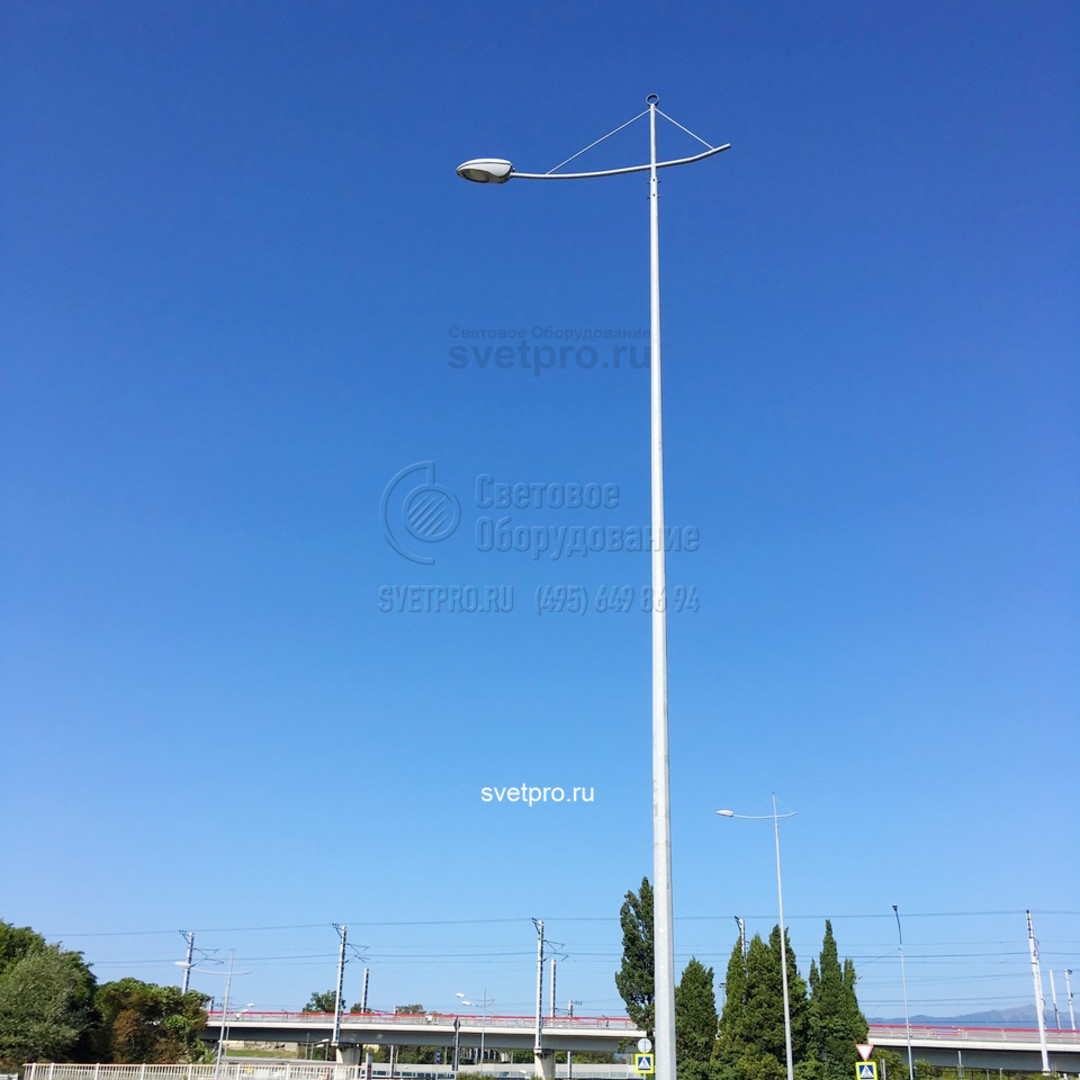

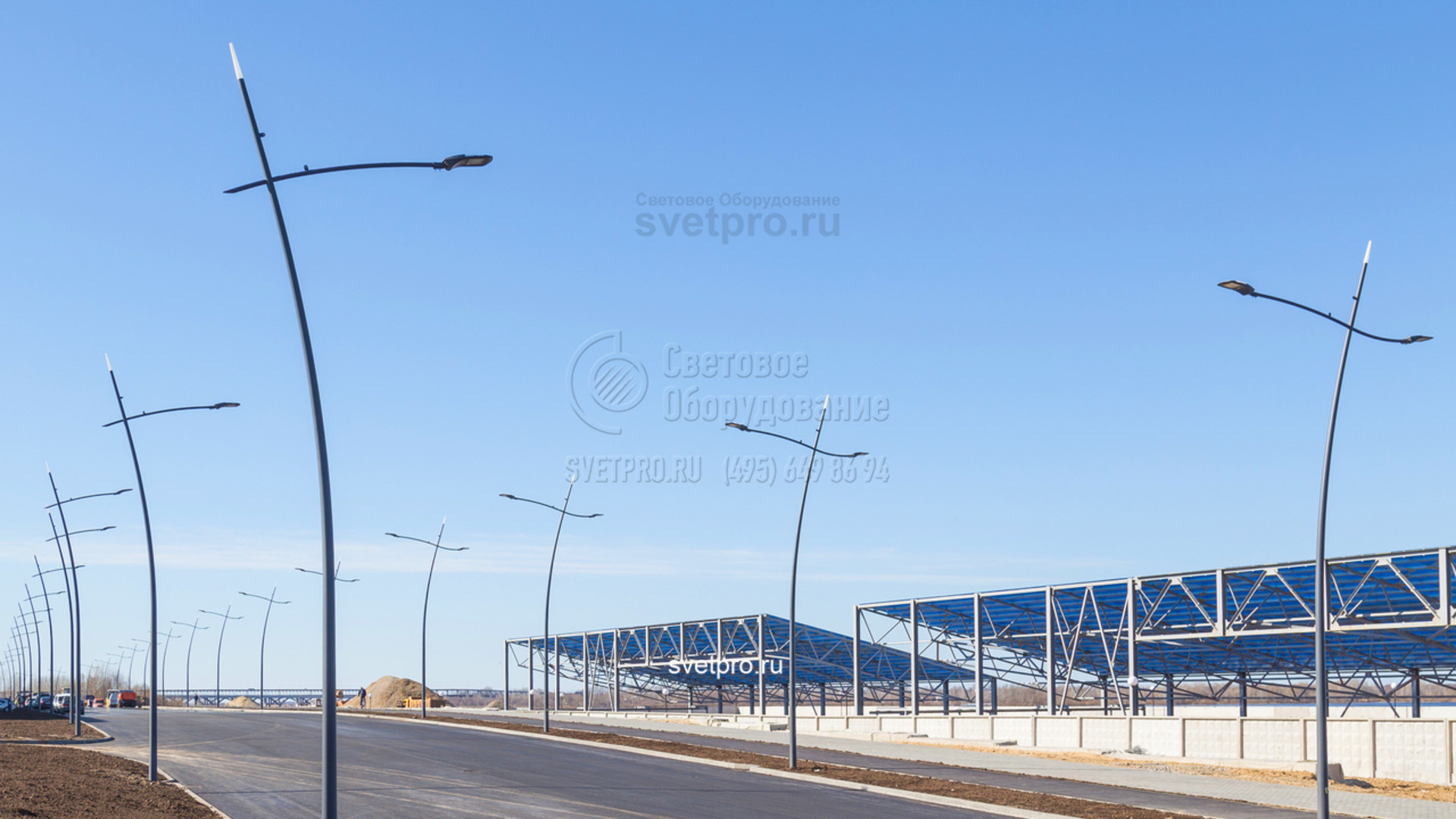

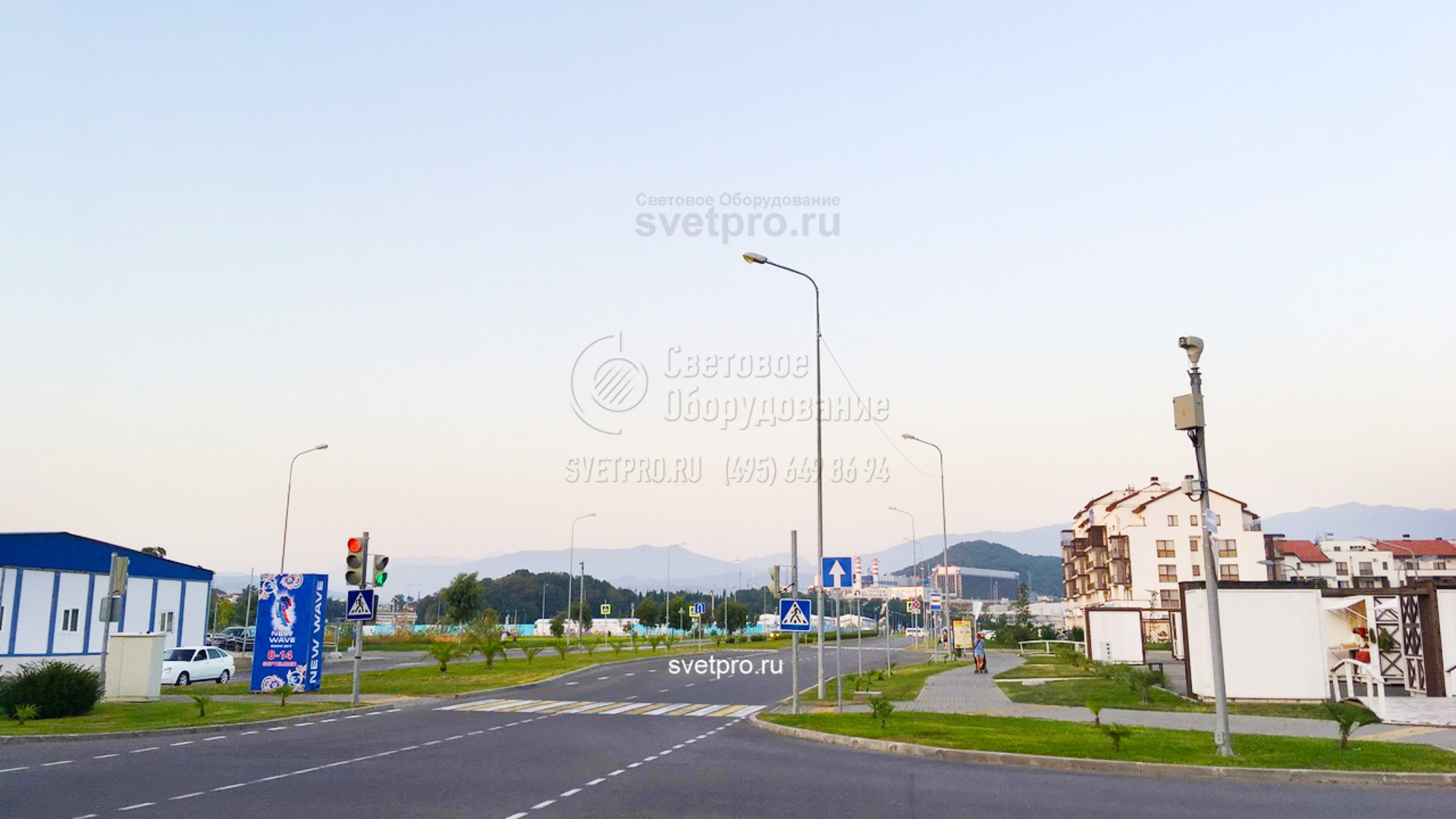

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108 kn@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108
kn@svetpro.ru

Особенности монтажа

Опоры ОГК и ОГКф предназначены для прямостоечной и фланцевой установки. Особенности способа монтажа учтены при изготовлении стволовой части.

  • Прямостоечные модификации имеют удлинение (заглубляемую часть). Ее длина зависит от высоты наземной части и составляет от 1 до 2-х и более метра. В процессе изготовления выполняется вырез для ввода питающего кабеля. Процесс установки, выравнивания и бетонирования выполняется одновременно.
  • Фланцевые версии состоят из видимой (наружной) части. Монтажный фланец приварен при производстве. Заглубляемая часть – фундаментный блок, не входит в состав изделия, но является аксессуаром, предлагаемым производителем для каждого типоразмера опоры. Металлическая закладная деталь, завершаемая фланцем, имеет длину 1,0 (1,25;1,5; 2,0; 2,5) м. Для ввода кабеля предусмотрен вырез. Фланец ствола и закладной детали – идентичны и объединяются болтами. Фундаментные блоки устанавливаются заблаговременно.

Подвод питающего кабеля

Технические вырезы, выполненные при изготовлении ствола прямостоечной опоры и закладной детали фланцевого изделия, позволяют ввести кабель подземным способом. К верхней части, на которой находится осветительный прибор, он подводится внутри ствола. Для разделки кабеля и установки электрокомплектующих предусмотрен лючок в нижней надземной части ствола. Способ подвода электропитания обеспечивает защиту от вандальных действий и декоративность осветительной конструкции.

Антикоррозионное покрытие

Одной из стадий производства граненых конических опор является защита поверхности от коррозии. Она наносится погружением изделий в ванны с расплавленным цинком. Метод носит название – горячее цинкование. Слой покрытия выравнивает неровности поверхности, и скрывает сварной шов, что повышает эстетику изделия.

Учитывая специфику областей применения опор, на их поверхность может быть нанесено лакокрасочное или порошковое покрытие. Применяемые меры увеличивают продолжительность эксплуатации опорных конструкций.
