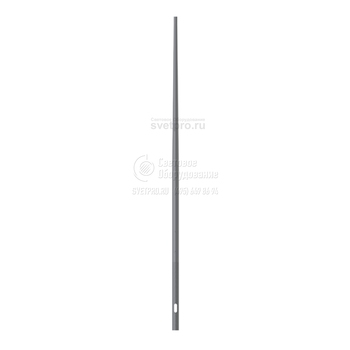

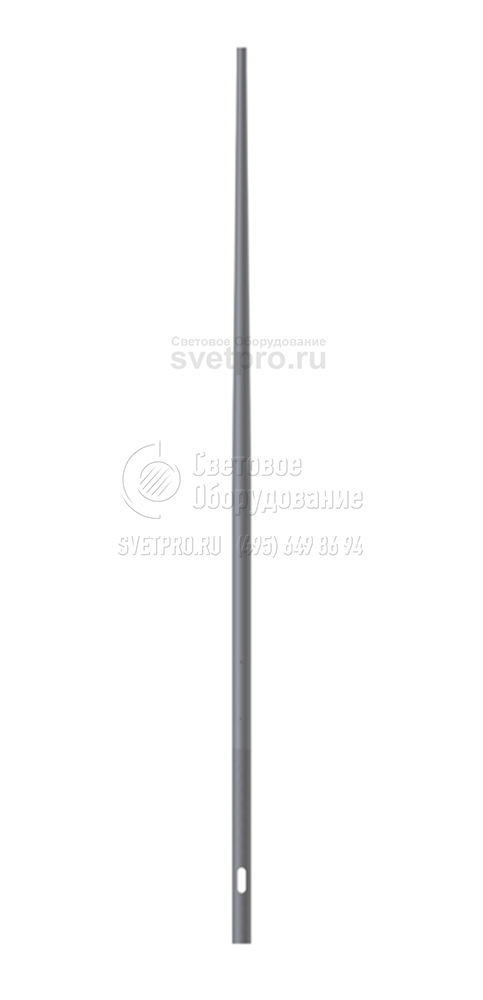

Тип SAL 4 dz-5 dz Прямые алюминиевые опоры диаметром 120 мм у основания, вкапываемые

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 4 dz-5 dz Прямые алюминиевые опоры диаметром 120 мм у основания, вкапываемые

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	4-5 м
Вес:	15,7-19,5 кг
Верхний диаметр:	60 мм
Нижний диаметр:	120 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 4 dz-5 dz
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: 3 291 до 4 087 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, вкапываемые опоры в стандарте обеспеченные эластомером; порошковая окраска по палитре RAL (в любой цвет по желанию клиента); вариант обеспечения эластомером по цвету опоры до высоты 350мм ( другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-4 dz	SAL-4,5 dz	SAL-5 dz
Высота опоры над грунтом H (мм)	4000	4500	5000
Код	42231/C...	42232/C...	42233/C...
Вес нетто (кг)	15,7	17,4	19,5
Ориентировочный единичный объем (м³)*	0,032	0,035	0,039
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, ELBA LED, ATLANTIS LED, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, MIRA LED, MIZAR LED, ELBA, OPA-1, OP, OZ
Предлагаемые типы оголовников и светильников	WA-4 – светильник OW, OW LED: WA-5/1 – светильник ELBA LED, ATLANTIS LED, OPA-1, OP, OZ; WA-14/1 – светильник OW LED, OW, DROP LED; WR-4/1/0,5/5 ZP, WR-4/2/0,5/5 ZP, WR-8B/1/0,35/... – светильник VEGA LED, WR-10/1/0,85/0 – светильник ISKRA LED, ISKRA LED P
Предлагаемые типы оголовников и светильников	WR-10/2/0,85/0 – светильник ISKRA LED, ISKRA LED P		–
Глубина вкопывания h (мм)	800

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

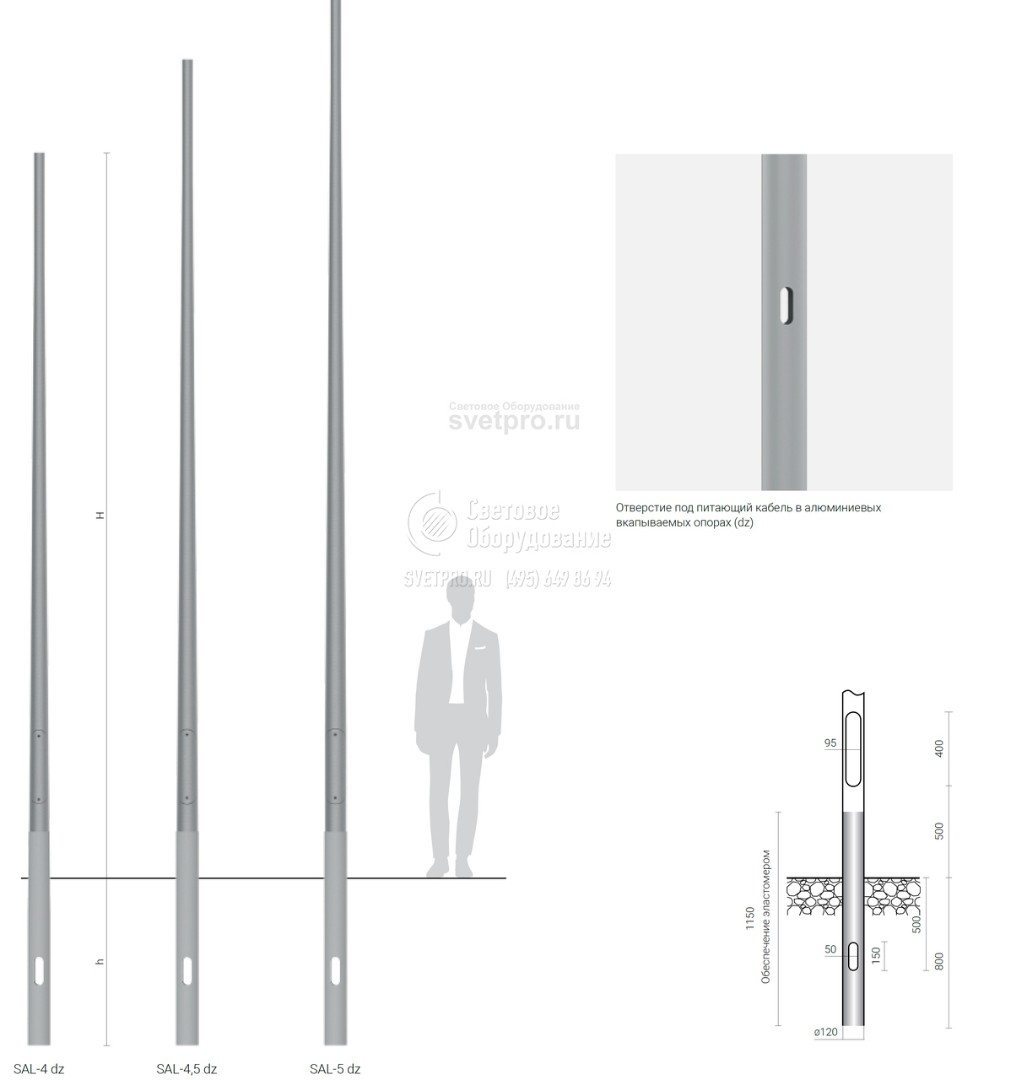

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-4 dz код 42231		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4 dz код 42231		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,98	0,82	0,6	0,54
WA-1	10	1	0,84	0,62	0,56
WA-2	10	0,77	0,64	0,45	0,40
WA-4	10	0,65	0,52	0,36	0,30
WA-5/1	10	0,36	0,31	0,24	0,21
WA-5/2	8	0,29	0,22	0,13	x
WA-8/1	10	0,52	0,42	0,29	0,25
WA-8/2	8	0,3	0,23	0,14	x
WA-11/1	10	0,33	0,28	0,21	0,19
WA-11/2	8	0,36	0,27	0,16	x
WA-14/1	10	0,4	0,34	0,26	0,24
WA-14/2	8	0,35	0,27	0,17	0,13
WA-15/1 P	10	0,41	0,35	0,27	0,25
WR-1/1	15	0,58	0,50	0,37	0,33
WR-4/1	15	0,38	0,33	0,26	0,24
WN-1	15	0,69 (Cx=1)	0,58 (Cx=1)	0,44 (Cx=1)	0,39 (Cx=1)
WN-2	8	0,36 (Cx=1)	0,3 (Cx=1)	0,23 (Cx=1)	0,21 (Cx=1)

SAL-4 dz код 42231	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4 dz код 42231	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,81	0,69	0,53	0,48

SAL-4,5 dz код 42232		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4,5 dz код 42232		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,83	0,69	0,51	0,45
WA-1	10	0,86	0,72	0,53	0,47
WA-2	10	0,66	0,54	0,38	0,33
WA-4	10	0,55	0,44	0,29	0,24
WA-5/1	10	0,35	0,30	0,2	0,17
WA-5/2	8	0,23	0,17	x	x
WA-8/1	10	0,45	0,36	0,24	0,21
WA-8/2	8	0,23	0,18	x	x
WA-11/1	10	0,31	0,26	0,2	0,17
WA-11/2	8	0,28	0,20	x	x
WA-14/1	10	0,38	0,33	0,24	0,20
WA-14/2	8	0,28	0,21	x	x
WA-15/1 P	10	0,39	0,34	0,25	0,22
WR-1/1	15	0,53	0,44	0,32	0,28
WR-4/1	15	0,37	0,32	0,25	0,23
WN-1	15	0,59 (Cx=1)	0,5 (Cx=1)	0,37 (Cx=1)	0,34 (Cx=1)
WN-2	8	0,31 (Cx=1)	0,26 (Cx=1)	0,19 (Cx=1)	0,17 (Cx=1)

SAL-4,5 dz код 42232	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4,5 dz код 42232	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,70	0,59	0,46	0,41

SAL-5 dz код 42233		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-5 dz код 42233		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,65	0,53	0,37	0,32
WA-1	10	0,67	0,55	0,39	0,34
WA-2	10	0,51	0,4	0,26	0,22
WA-4	10	0,41	0,31	0,18	0,14
WA-5/1	10	0,29	0,23	0,14	x
WA-8/1	10	0,35	0,27	0,16	0,13
WA-8/2	8	0,16	x	x	x
WA-11/1	10	0,29	0,23	0,13	x
WA-11/2	8	0,17	x	x	x
WA-14/1	10	0,34	0,26	0,16	x
WA-14/2	8	0,18	0,13	x	x
WA-15/1 P	10	0,36	0,28	0,17	0,14
WR-1/1	15	0,42	0,35	0,24	0,21
WR-4/1	15	0,35	0,30	0,21	0,18
WN-1	15	0,47 (Cx=1)	0,39 (Cx=1)	0,28 (Cx=1)	0,25 (Cx=1)
WN-2	8	0,24 (Cx=1)	0,2 (Cx=1)	0,14 (Cx=1)	0,13 (Cx=1)

SAL-5 dz код 42233	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-5 dz код 42233	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,55	0,47	0,35	0,31
