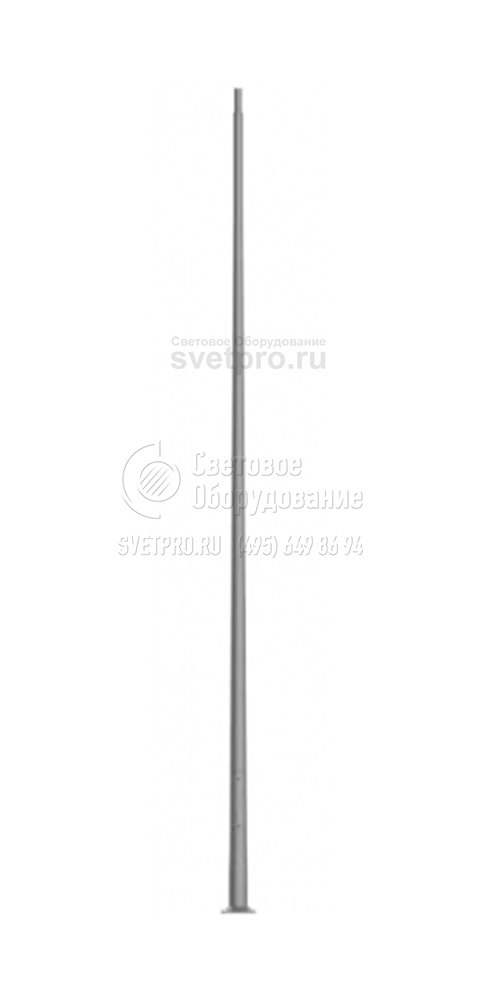

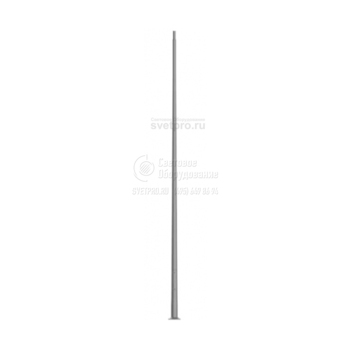

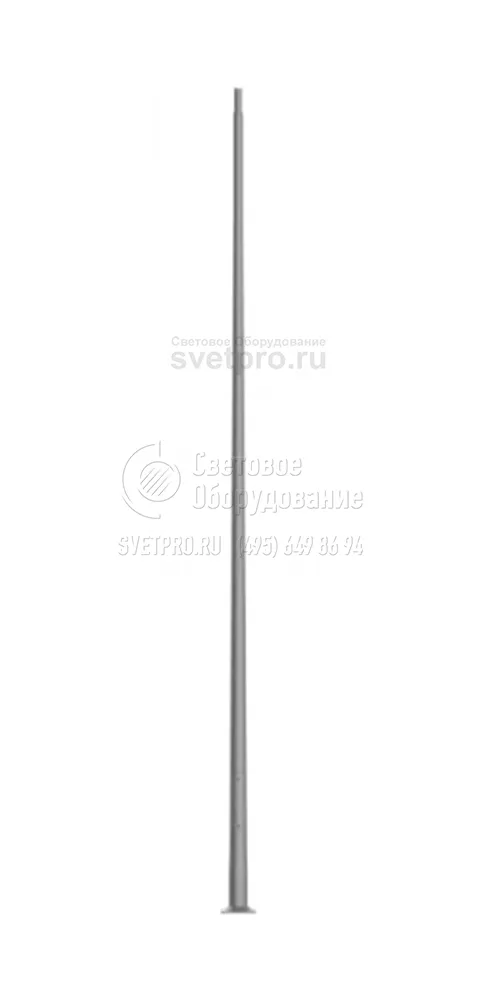

Тип SAL 50G-70G Прямые алюминиевые опоры диаметром 146 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 50G-70G Прямые алюминиевые опоры диаметром 146 мм у основания (грунта)

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	5-7 м
Вес:	22,8-29,4 кг
Верхний диаметр:	60 мм
Нижний диаметр:	146 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 50G-70G
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-50G	SAL-60G	SAL-70G
Высота опоры H (мм)	5000	6000	7000
Код	42341/C...	42343/C...	42345/C...
Вес нетто (кг)	22,8	24,8	29,4
Ориентировочный единичный объем (м³)*	0,155	0,186	0,217
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, COSMO LED ALFA, URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WA-20/1 – светильник OW LED, OW, DROP LED; WR-2/1/0,95/5, WR-4/1/0,5/5 ZP, WR-4/2/0,5/5 ZP, WR-8A/1/0,6/5, WR-13/1/0,8/5 ZP – светильник CUDDLE LED, URSA LED, ISKRA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WR-5A/1/0,6/5, WR-8B/1/0,35/... – светильник CUDDLE LED, URSA LED, ISKRA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA; WN-2 – светильник ARTEMIS LED	–
Тип фундамента / Тип анкерного устройства	B-51 / Z-51
Болтовое соединение	4 x M18
Код фундамента / код анкерного устройства	311151 / 311251
Комплект соединительных элементов	4008
Размер основания (сторона /расстояние болтов / толщина) (мм)	260 / 200 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

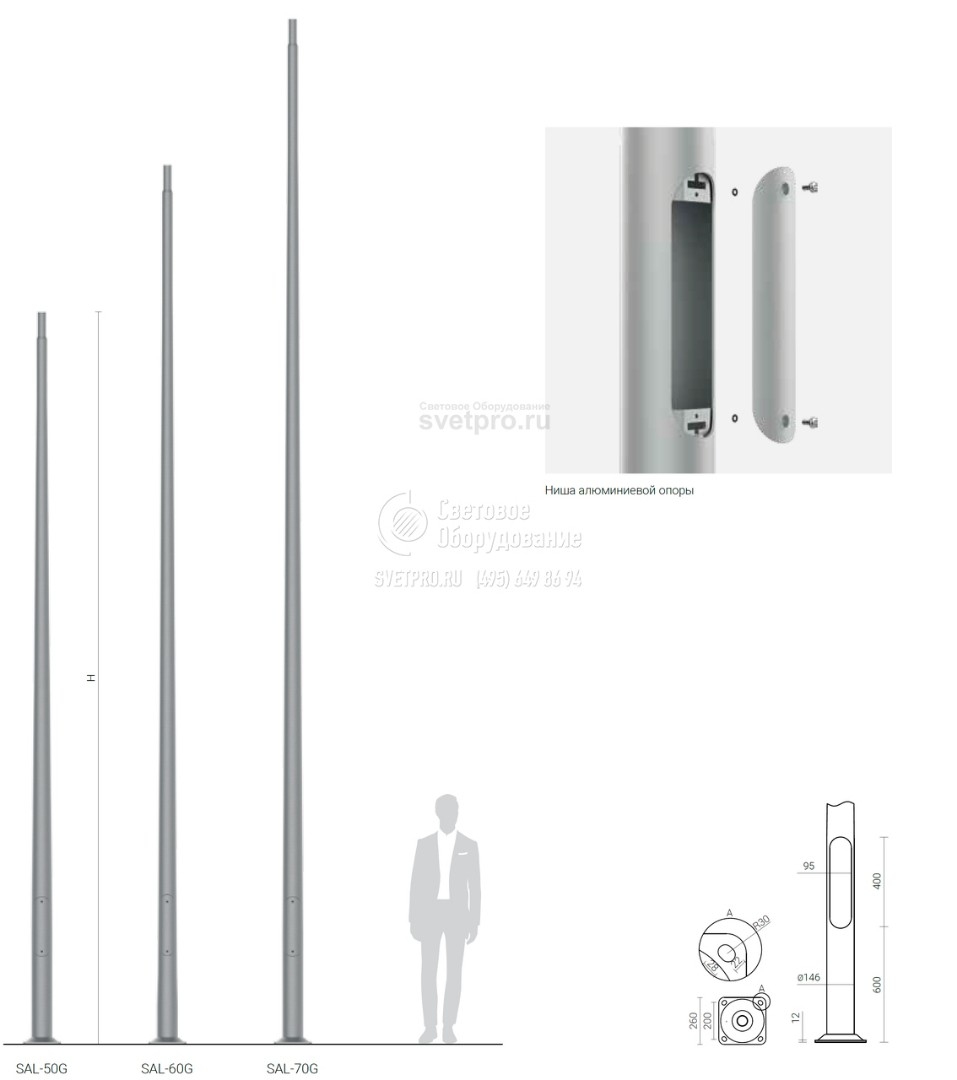

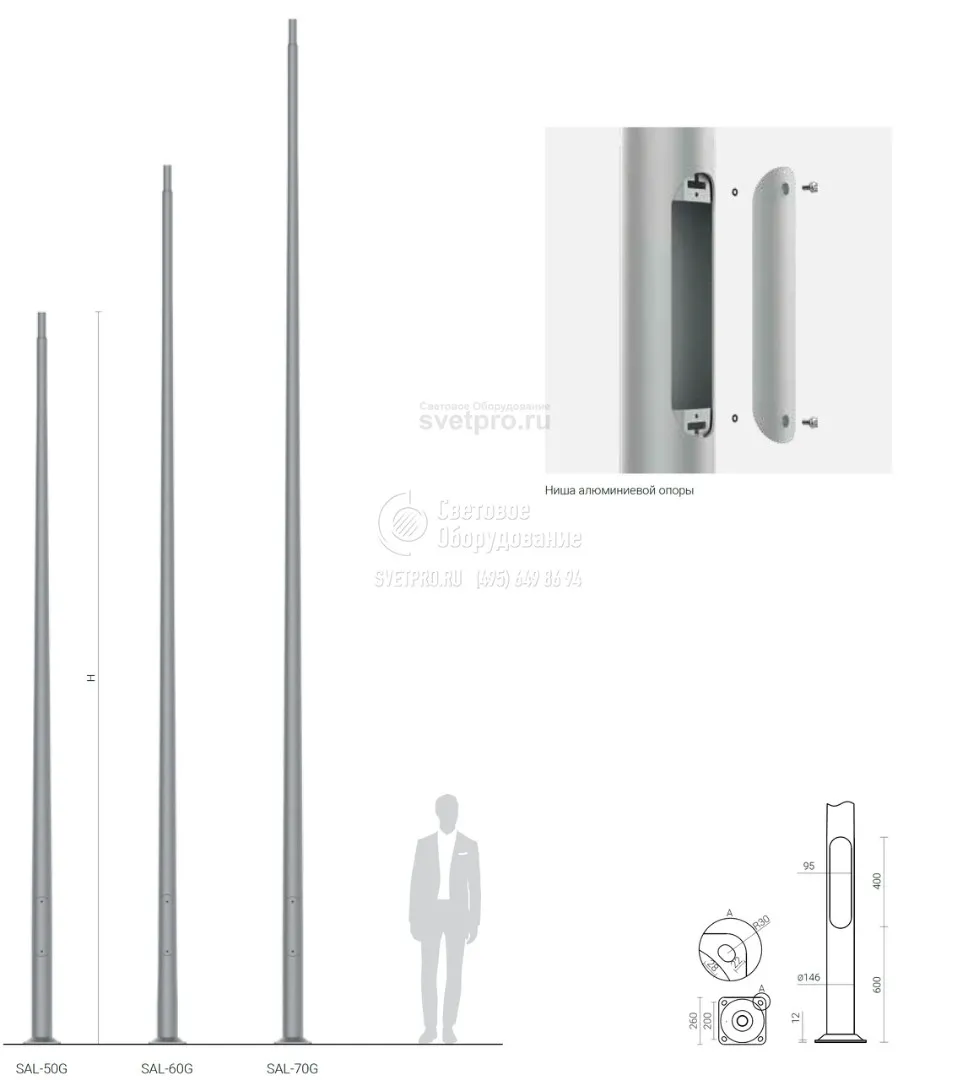

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-50G код 42341		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-50G код 42341		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	1,35	1,15	0,93	0,79
WA-1	10	1,36	1,15	0,93	0,80
WA-2	10	1,28	1,07	0,85	0,71
WA-4	10	1,16	0,97	0,76	0,63
WA-5/1	10	1,02	0,86	0,69	0,59
WA-5/2	8	0,45	0,37	0,27	0,22
WA-8/1	10	1,26	1,05	0,83	0,69
WA-11/1	10	1,29	1,09	0,87	0,74
WA-14/1	10	1,32	1,11	0,9	0,76
WA-14/2	8	0,61	0,50	0,38	0,30
WA-15/1 P	10	1,36	1,16	0,93	0,79
WA-15/1 U	15	0,83	0,70	0,56	0,48
WA-15/2	8/15	0,49	0,40	0,3	0,23
WA-20/1	10	0,84	0,70	0,54	0,44
WR-1/1	15	1,16	1,00	0,82	0,71
WR-1/2	15	0,61	0,51	0,41	0,34
WR-2/1	15	0,86	0,73	0,59	0,51
WR-2/2	15	0,54	0,45	0,34	0,28
WR-3/1	15	0,8	0,68	0,54	0,46
WR-3/2	15	0,52	0,42	0,32	0,26
WR-4/1	15	1,08	0,93	0,76	0,65
WR-4/2	15	0,62	0,52	0,41	0,35
WR-13/1	15	0,92	0,77	0,62	0,52
WR-13/2	15	0,52	0,42	0,31	0,24
WR-15/1	15	0,86	0,73	0,58	0,49
WR-15/2	15	0,56	0,46	0,35	0,28
WN-1	15	1,06 (Cx=1)	0,9 (Cx=1)	0,73 (Cx=1)	0,63 (Cx=1)
WN-2	15	0,5 (Cx=1)	0,42 (Cx=1)	0,34 (Cx=1)	0,29 (Cx=1)
WN-21	15	0,46 (Cx=1)	0,38 (Cx=1)	0,3 (Cx=1)	0,25 (Cx=1)

SAL-50G код 42341	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-50G код 42341	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	1,06	0,91	0,75	0,64

SAL-60G код 42343		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-60G код 42343		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,83	0,67	0,46	0,40
WA-1	10	0,85	0,69	0,48	0,42
WA-2	10	0,68	0,54	0,35	0,30
WA-4	10	0,58	0,45	0,27	0,22
WA-5/1	10	0,63	0,51	0,34	0,28
WA-5/2	8	0,24	0,17	x	x
WA-8/1	10	0,69	0,54	0,35	0,29
WA-8/2	8	0,24	0,17	x	x
WA-11/1	10	0,7	0,56	0,37	0,32
WA-11/2	8	0,27	0,18	x	x
WA-14/1	10	0,72	0,58	0,39	0,32
WA-14/2	8	0,27	0,20	0,13	0,32
WA-15/1 P	10	0,75	0,61	0,41	0,35
WA-15/1 U	15	0,54	0,42	0,26	0,21
WA-15/2	8/15	0,23	0,16	x	x
WA-20/1	10	0,43	0,32	0,17	x
WR-1/1	15	0,78	0,64	0,44	0,39
WR-1/2	15	0,32	0,26	0,17	0,14
WR-2/1	15	0,56	0,46	0,31	0,27
WR-2/2	15	0,26	0,19	x	x
WR-3/1	15	0,52	0,42	0,29	0,25
WR-3/2	15	0,25	0,19	x	x
WR-4/1	15	0,73	0,61	0,43	0,38
WR-4/2	15	0,33	0,26	0,17	0,14
WR-13/1	15	0,58	0,46	0,3	0,25
WR-13/2	15	0,23	0,16	x	x
WR-15/1	15	0,56	0,45	0,3	0,26
WR-15/2	15	0,27	0,19	x	x
WN-1	15	0,62 (Cx=1)	0,51 (Cx=1)	0,36 (Cx=1)	0,32 (Cx=1)
WN-2	15	0,28 (Cx=1)	0,23 (Cx=1)	0,16 (Cx=1)	0,14 (Cx=1)
WN-21	15	0,26 (Cx=1)	0,21 (Cx=1)	0,14 (Cx=1)	x

SAL-60G код 42343	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-60G код 42343	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,64	0,53	0,38	0,34

SAL-70G код 42345		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-70G код 42345		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,43	0,34	0,25	0,20
WA-1	10	0,38	0,29	0,20	0,15
WA-4	10	0,27	0,19	0,10	x
WA-5/1	10	0,24	0,18	0,11	0,07
WA-5/2	8	0,08	x	x	x
WA-14/1	10	0,29	0,21	0,14	0,09
WR-2/1/0,95/5	15	0,22	0,17	0,11	0,08
WR-4/1/0,6/15	15	0,28	0,22	0,16	0,12
WR-4/2/0,6/15	10	0,14	0,10	0,06	0,04
WR-4/1/0,5/5	15	0,31	0,24	0,17	0,13
WR-4/2/0,5/5	10	0,16	0,12	0,07	0,05
WR-4/1/1,0/5	15	0,23	0,18	0,12	0,09
WR-4/2/1,0/5	10	0,12	0,08	0,04	x
WR-4/1/0,6/15 ZP	15	0,28	0,22	0,16	0,12
WR-4/2/0,6/15 ZP	10	0,14	0,10	0,06	0,04
WR-4/1/0,5/5 ZP	15	0,31	0,24	0,17	0,13
WR-4/2/0,5/5 ZP	10	0,16	0,12	0,07	0,05
WR-4/1/1,0/5 ZP	15	0,23	0,18	0,12	0,09
WR-4/2/1,0/5 ZP	10	0,12	0,08	0,04	x
WR-8B/1/0,35/0	15	0,28	0,22	0,15	0,12
WR-8B/1/0,35/5	15	0,28	0,22	0,16	0,12
WR-8B/1/0,35/10	15	0,28	0,22	0,16	0,12
WR-10/1/0,85/0	-	ISKRA LED
WR-10/2/0,85/0	-	ISKRA LED			x
WR-13/1/0,8/15	15	0,19	0,14	0,08	0,04
WR-13/1/0,8/5	15	0,19	0,14	0,08	0,04
WR-13/1/0,8/15 ZP	15	0,19	0,14	0,08	0,04
WR-13/1/0,8/5 ZP	15	0,19	0,14	0,08	0,04
WR-15/1/1,0/5	15	0,19	0,14	0,08	0,05
WR-15/2/1,0/5	15	0,08	0,04	x	x
WN-1	15	0,42	0,33	0,24	0,18
