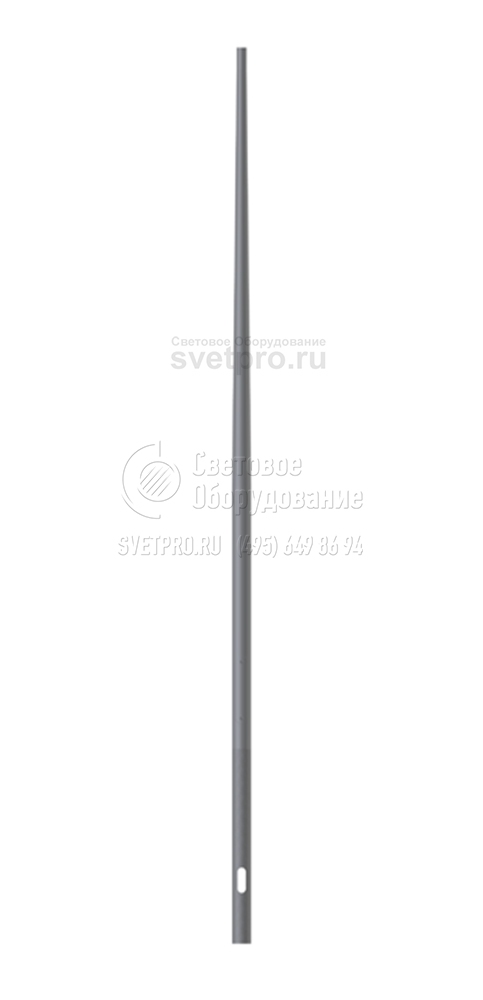

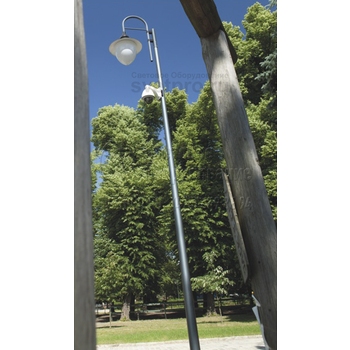

Тип SAL 55 dz-70 dz Прямые алюминиевые опоры диаметром 146 мм у основания, вкапываемые

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 55 dz-70 dz Прямые алюминиевые опоры диаметром 146 мм у основания, вкапываемые

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	5,5-7 м
Вес:	24,1-32,8 кг
Верхний диаметр:	60 мм
Нижний диаметр:	146 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 55 dz-70 dz
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: 5 051 до 6 875 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, вкапываемые опоры в стандарте обеспеченные эластомером; порошковая окраска по палитре RAL (в любой цвет по желанию клиента); вариант обеспечения эластомером по цвету опоры до высоты 350мм ( другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-55 dz	SAL-60 dz	SAL-70 dz
Высота опоры H (мм)	5500	6000	7000
Код	42322/C...	42323/C...	42325/C...
Вес нетто (кг)	24,1	26,7	32,8
Ориентировочный единичный объем (м³)*	0,064	0,069	0,082
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ISKRA LED P ALFA, COSMO DELTA LED, VEGA LED ALFA, VEGA LED BETA, COSMO LED ALFA, URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WN-1, WN-2 – светильник ARTEMIS LED; WR-2/1/0,95/5, WR-4/1/0,5/5 ZP, WR-4/2/0,5/5 ZP, WR-5A/1/0,6/5,W-8A/1/0,6/5, WR-13/1/0,8/5 ZP, WR-15/1/1,0/5 – светильник CUDDLE LED, URSA LED, ISKRA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA; WA-20/1 – светильник OW LED, OW, DROP LED
Глубина вкопывания h (мм)	800	800	1000

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

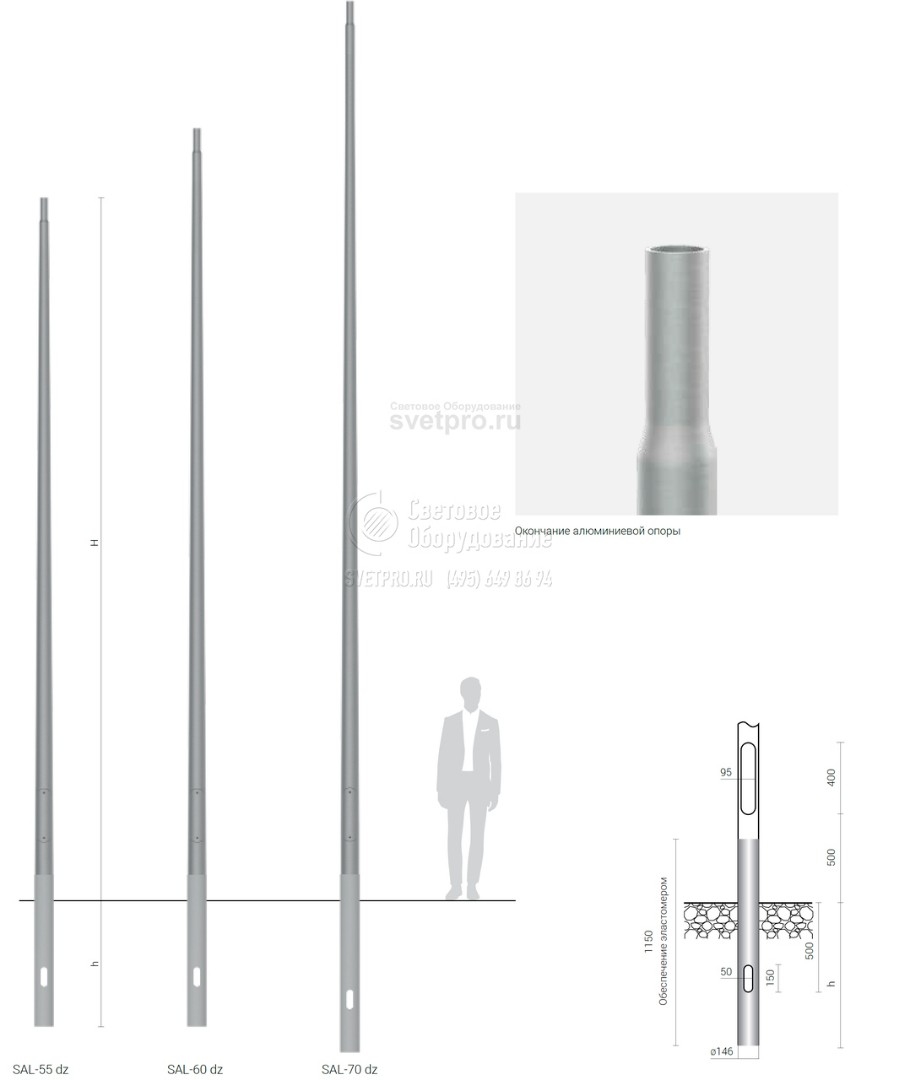

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-55 dz код 42322		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-55 dz код 42322		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,96	0,79	0,57	0,50
WA-1	10	0,98	0,81	0,59	0,52
WA-2	10	0,79	0,64	0,44	0,38
WA-4	10	0,67	0,53	0,35	0,29
WA-5/1	10	0,54	0,44	0,29	0,25
WA-5/2	8	0,29	0,21	x	x
WA-8/1	10	0,62	0,50	0,33	0,29
WA-8/2	8	0,30	0,22	x	x
WA-11/1	10	0,6	0,47	0,31	0,26
WA-11/2	8	0,33	0,25	0,13	x
WA-14/1	10	0,62	0,50	0,33	0,28
WA-14/2	8	0,34	0,25	0,14	x
WA-15/1 P	10	0,65	0,53	0,36	0,30
WA-15/1 U	15	0,46	0,37	0,24	0,20
WA-15/2	8/15	0,27	0,20	x	x
WA-20/1	10	0,34	0,25	x	x
WR-1/1	15	0,7	0,58	0,41	0,37
WR-1/2	15	0,38	0,31	0,21	0,18
WR-2/1	15	0,47	0,38	0,26	0,22
WR-2/2	15	0,31	0,24	0,15	x
WR-2/3	15	0,22	0,17	x	x
WR-3/1	15	0,43	0,35	0,23	0,20
WR-3/2	15	0,3	0,23	0,14	x
WR-4/1	15	0,64	0,53	0,37	0,33
WR-4/2	15	0,39	0,31	0,21	0,18
WR-5A/1	15	0,49	0,39	0,26	0,22
WR-5A/2	15	0,27	0,21	0,13	x
WR-6A/1	15	0,78	0,64	0,45	0,40
WR-8A/1	15	0,51	0,41	0,28	0,24
WR-13/1	15	0,49	0,39	0,25	0,20
WR-13/2	15	0,29	0,21	x	x
WR-14/1	15	0,39	0,30	0,2	0,16
WR-15/1	15	0,47	0,37	0,25	0,21
WR-15/2	15	0,32	0,25	0,15	x
WN-1	15	0,68 (Cx=1)	0,57 (Cx=1)	0,42 (Cx=1)	0,38 (Cx=1)
WN-2	15	0,32 (Cx=1)	0,27 (Cx=1)	0,19 (Cx=1)	0,17 (Cx=1)
WN-21	15	0,3 (Cx=1)	0,25 (Cx=1)	0,17 (Cx=1)	0,15 (Cx=1)

SAL-55 dz код 42322	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-55 dz код 42322	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,74	0,62	0,46	0,42

SAL-60 dz код 42323		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-60 dz код 42323		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,93	0,77	0,54	0,48
WA-1	10	0,96	0,79	0,56	0,50
WA-2	10	0,78	0,63	0,43	0,37
WA-3	10	0,74	0,60	0,43	0,37
WA-4	10	0,66	0,52	0,34	0,28
WA-5/1	10	0,56	0,45	0,29	0,25
WA-5/2	8	0,28	0,21	x	x
WA-8/1	10	0,63	0,50	0,33	0,28
WA-8/2	8	0,29	0,21	x	x
WA-11/1	10	0,61	0,48	0,31	0,26
WA-11/2	8	0,32	0,23	x	x
WA-14/1	10	0,64	0,51	0,33	0,28
WA-14/2	8	0,32	0,24	0,13	x
WA-15/1 P	10	0,66	0,53	0,36	0,30
WA-15/1 U	15	0,48	0,37	0,24	0,20
WA-15/2	8/15	0,27	0,20	x	x
WA-20/1	10	0,36	0,26	0,13	0,20
WR-1/1	15	0,71	0,58	0,41	0,36
WR-1/2	15	0,37	0,30	0,2	0,17
WR-2/1	15	0,50	0,40	0,27	0,23
WR-2/2	15	0,50	0,40	0,27	0,23
WR-3/1	15	0,46	0,37	0,24	0,20
WR-3/2	15	0,29	0,22	0,13	x
WR-4/1	15	0,65	0,54	0,38	0,33
WR-4/2	15	0,37	0,30	0,2	0,17
WR-13/1	15	0,51	0,40	0,25	0,21
WR-13/2	15	0,27	0,20	x	x
WR-15/1	15	0,49	0,39	0,25	0,21
WR-15/2	15	0,31	0,23	0,13	x
WN-1	15	0,67 (Cx=1)	0,56 (Cx=1)	0,41 (Cx=1)	0,36 (Cx=1)
WN-2	15	0,31 (Cx=1)	0,26 (Cx=1)	0,19 (Cx=1)	0,16 (Cx=1)
WN-21	15	0,29 (Cx=1)	0,24 (Cx=1)	0,17 (Cx=1)	0,15 (Cx=1)

SAL-60 dz код 42323	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-60 dz код 42323	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
30	0,71	0,60	0,44	0,4

SAL-70 dz код 42325		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-70 dz код 42325		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,54	0,44	0,34	0,27
WA-1	10	0,49	0,39	0,28	0,22
WA-4	10	0,37	0,27	0,18	0,12
WA-5/1	10	0,29	0,22	0,15	0,10
WA-14/1	10	0,35	0,27	0,18	0,13
WA-14/2	8	0,15	0,10	x	x
WA-20/1	10	0,20	0,14	0,07	x
WR-2/1/0,95/5	15	0,26	0,21	0,14	0,11
WR-2/2/0,95/5	15	0,15	0,11	0,06	0,03
WR-4/1/0,6/15	15	0,34	0,27	0,19	0,15
WR-4/2/0,6/15	15	0,19	0,15	0,10	0,07
WR-4/1/0,5/5	15	0,36	0,29	0,21	0,17
WR-4/2/0,5/5	15	0,21	0,16	0,11	0,08
WR-4/1/1,0/5	15	0,28	0,22	0,15	0,12
WR-4/2/1,0/5	15	0,17	0,12	0,07	0,04
WR-4/1/0,6/15 ZP	15	0,34	0,27	0,19	0,15
WR-4/2/0,6/15 ZP	15	0,19	0,15	0,10	0,07
WR-4/1/0,5/5 ZP	15	0,36	0,29	0,21	0,17
WR-4/2/0,5/5 ZP	15	0,21	0,16	0,11	0,08
WR-4/1/1,0/5 ZP	15	0,28	0,22	0,15	0,12
WR-4/2/1,0/5 ZP	15	0,17	0,12	0,07	0,04
WR-5A/1/0,6/15	15	0,25	0,19	0,12	0,09
WR-5A/2/0,6/15	15	0,12	0,09	0,05	x
WR-5A/1/0,6/5	15	0,24	0,18	0,12	0,08
WR-5A/2/0,6/5	15	0,12	0,08	0,04	x
WR-8A/1/0,6/10	15	0,25	0,19	0,13	0,09
WR-8A/1/0,6/5	15	0,25	0,19	0,12	0,09
WR-8B/1/0,35/0	15	0,34	0,27	0,19	0,15
WR-8B/1/0,35/5	15	0,34	0,27	0,19	0,15
WR-8B/1/0,35/10	15	0,34	0,27	0,19	0,15
WR-13/1/0,8/15	15	0,24	0,18	0,11	0,07
WR-13/2/0,8/15	15	0,11	0,06	x	x
WR-13/1/0,8/5	15	0,24	0,18	0,11	0,07
WR-13/2/0,8/5	15	0,11	0,06	x	x
WR-13/1/0,8/15 ZP	15	0,24	0,18	0,11	0,07
WR-13/2/0,8/15 ZP	15	0,11	0,06	x	x
WR-13/1/0,8/5 ZP	15	0,24	0,18	0,11	0,07
WR-13/2/0,8/5 ZP	15	0,11	0,06	x	x
WR-15/1/1,0/5	15	0,24	0,18	0,12	0,08
WR-15/2/1,0/5	15	0,13	0,09	0,04	0,01
WR-21/1/1,5/0	15	0,15	0,10	0,05	x
WRP1/1,0/0,7/5	15	0,24	0,18	0,12	0,08
WRP1/1,5/0,7/5	15	0,19	0,14	0,09	0,05
WN-1	15	0,53	0,43	0,32	0,26
WN-2	15	0,24	0,19	0,14	0,11
