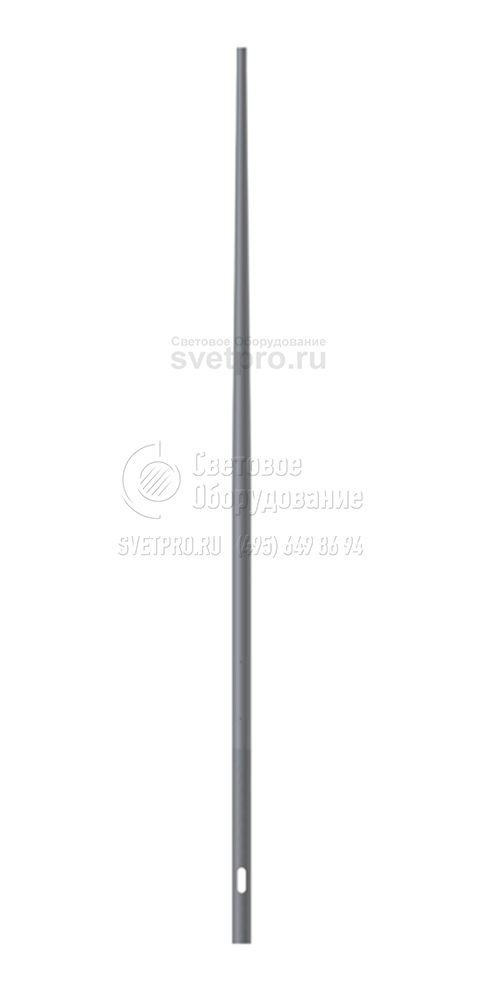

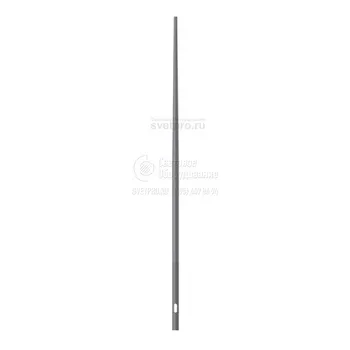

Тип SAL 80K dz-85M dz Прямые алюминиевые опоры диаметром 178 мм и 180 мм у основания, вкапываемые

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 80K dz-85M dz Прямые алюминиевые опоры диаметром 178 мм и 180 мм у основания, вкапываемые

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	8-8,5 м
Вес:	41,4-50,3 кг
Верхний диаметр:	60 мм
Нижний диаметр:	178-180 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 80K dz-85M dz
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, вкапываемые опоры в стандарте обеспеченные эластомером
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL-80K dz	SAL-85K dz	SAL-80M dz	SAL-85M dz
Высота опоры H (мм)	8000	8500	8000	8500
Код	42606/C...	42607/C...	42706/C...	42707/C...
Вес нетто (кг)	41,4	43,6	47,7	50,3
Ориентировочный единичный объем (м?)*	0,127	0,133	0,128	0,135

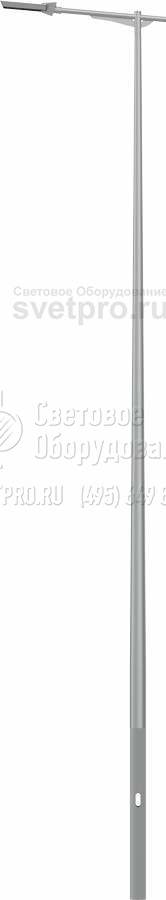

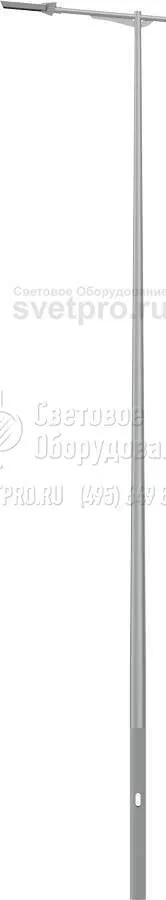

Предлагаемые светильники для монтажа непосредственно на опоре	URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, COSMO LED ALFA, MAGNOLIA, LUNOIDA
Предлагаемые типы оголовников и светильников	WR-2/2/0,95/5, WR-5A/2/0,6/5, WR-8A/1/1,0/5, WR-13/2/0,8/5, WR-14/1/1,0/5, WR-14/2/1,0/5, WR-15/1/1,0/5, WR-15/2/1,0/5, WR-19/1/1,0/0, WR-19/2/1,0/0, WRP-1/1,0/0,7/5, WN-3 – светильник CUDDLE LED, URSA LED, ANDROMEDA LED, COSMO LED, MAGNOLIA LED, LUNOIDA LED, MAGNOLIA, LUNOIDA;
Глубина вкопывания h (мм)	1500

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

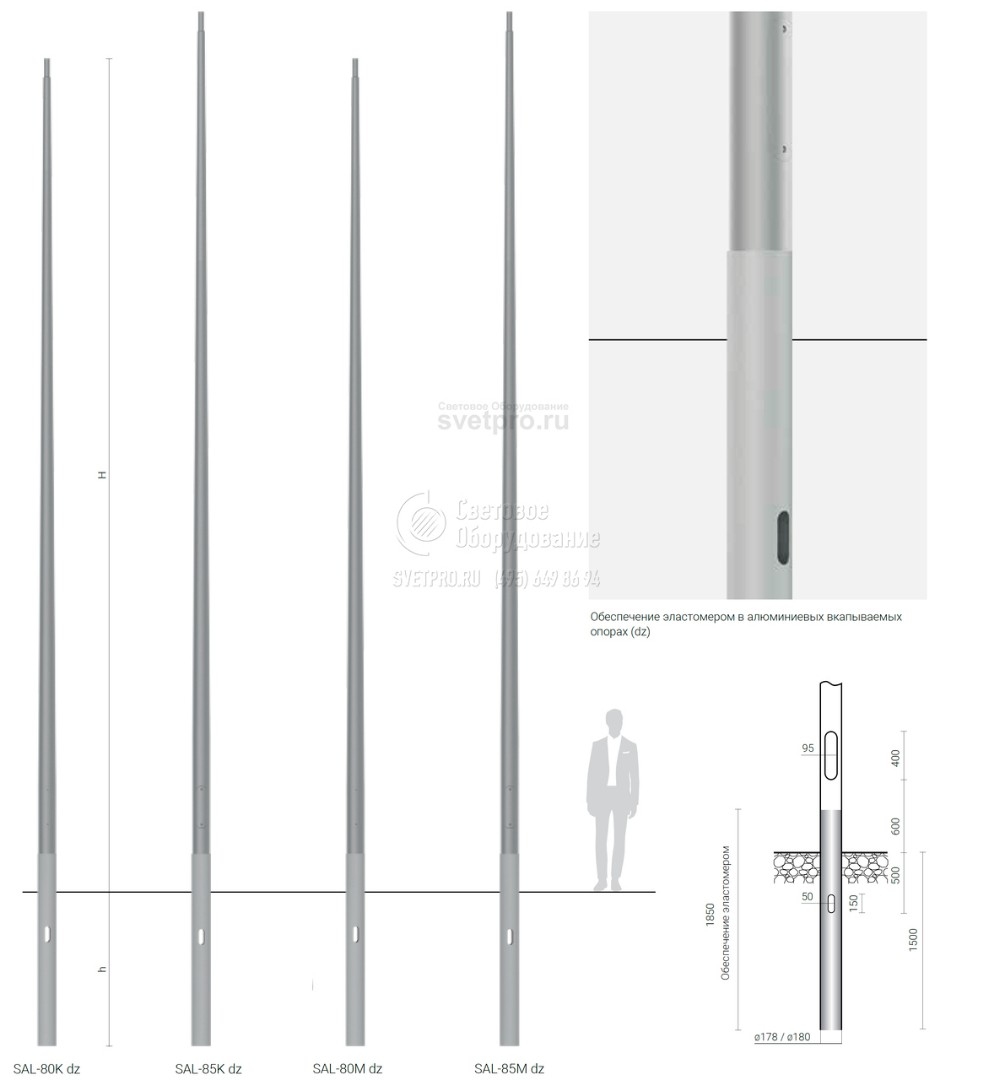

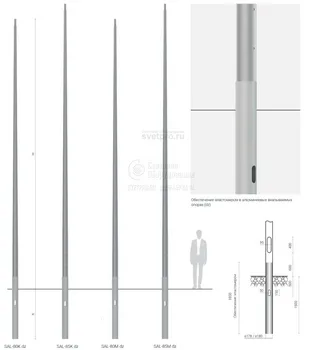

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-80K dz код 42606	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,62	0,52	0,41	0,35
WR-2/1/0,95/5	15	0,38	0,30	0,22	0,18
WR-2/2/0,95/5	12	0,20	0,15	0,10	0,07
WR-2/3/0,95/5	10	0,15	0,11	0,07	0,05
WR-4/1/0,6/15	15	0,45	0,37	0,28	0,23
WR-4/2/0,6/15	12	0,25	0,20	0,14	0,11
WR-4/1/0,5/5	15	0,48	0,39	0,30	0,25
WR-4/2/0,5/5	12	0,26	0,21	0,16	0,12
WR-4/1/1,0/5	15	0,39	0,32	0,24	0,19
WR-4/2/1,0/5	12	0,22	0,17	0,12	0,08
WR-4/1/0,6/15 ZP	15	0,45	0,37	0,28	0,23
WR-4/2/0,6/15 ZP	12	0,25	0,20	0,14	0,11
WR-4/1/0,5/5 ZP	15	0,48	0,39	0,30	0,25
WR-4/2/0,5/5 ZP	12	0,26	0,21	0,16	0,12
WR-4/1/1,0/5 ZP	15	0,39	0,32	0,24	0,19
WR-4/2/1,0/5 ZP	12	0,22	0,17	0,12	0,08
WR-5A/1/0,6/15	15	0,35	0,27	0,20	0,15
WR-5A/2/0,6/15	12	0,17	0,13	0,09	0,06
WR-5A/1/0,6/5	15	0,34	0,27	0,19	0,15
WR-5A/2/0,6/5	12	0,17	0,13	0,08	0,06
WR-8A/1/0,6/10	15	0,35	0,28	0,20	0,15
WR-8A/1/0,6/5	15	0,35	0,27	0,20	0,15
WR-8A/1/1,0/5	15	0,30	0,23	0,16	0,12
WR-8B/1/0,35/0	15	0,45	0,36	0,28	0,22
WR-8B/1/0,35/5	15	0,45	0,36	0,28	0,22
WR-8B/1/0,35/10	15	0,45	0,36	0,28	0,23
WR-13/1/0,8/15	15	0,35	0,27	0,19	0,14
WR-13/2/0,8/15	12	0,16	0,11	0,06	x
WR-13/1/0,8/5	15	0,35	0,27	0,19	0,14
WR-13/2/0,8/5	12	0,16	0,11	0,06	x
WR-13/1/0,8/15 ZP	15	0,35	0,27	0,19	0,14
WR-13/2/0,8/15 ZP	12	0,16	0,11	0,06	x
WR-13/1/0,8/5 ZP	15	0,35	0,27	0,19	0,14
WR-13/2/0,8/5 ZP	12	0,16	0,11	0,06	x
WR-14/1/1,0/5	15	0,30	0,24	0,17	0,13
WR-14/2/1,0/5	12	0,14	0,10	0,05	0,03
WR-14/1/1,5/5	15	0,25	0,19	0,13	0,09
WR-14/2/1,5/5	12	0,11	0,06	x	x
WR-15/1/1,0/5	15	0,35	0,27	0,19	0,14
WR-15/2/1,0/5	12	0,19	0,13	0,08	0,05
WR-18/1/1,5/10	15	0,23	0,17	0,11	0,08
WR-18/1/1,5/5	15	0,18	0,12	0,07	0,04
WR-21/1/1,5/0	15	0,24	0,18	0,11	0,07
WR-21/2/1,5/0	12	0,12	0,07	0,03	x
WR-61/1/2,0/5	15	0,22	0,16	0,10	0,06
WR-T1/1,5/5	15	0,26	0,20	0,13	0,09
WR-T2/1,5/5	12	0,12	0,07	x	x
WRP1/1,0/0,7/5	15	0,34	0,27	0,20	0,15
WRP1/1,0/1,2/5	15	0,27	0,21	0,14	0,10
WRP1/1,5/0,7/5	15	0,28	0,22	0,15	0,11
WRP1/1,5/1,2/5	15	0,22	0,16	0,10	0,07
WRP2/1,0/0,7/5	12	0,18	0,13	0,08	0,06
WRP2/1,0/1,2/5	12	0,13	0,09	0,04	x
WRP2/1,5/0,7/5	12	0,14	0,10	0,05	x
WRP2/1,5/1,2/5	12	0,10	0,05	x	x
WRP3/1,0/0,7/5	7	0,15	0,11	0,07	0,05
WRP3/1,0/1,2/5	7	0,11	0,08	0,04	x
WRP3/1,5/0,7/5	6	0,12	0,09	0,05	x
WRP3/1,5/1,2/5	6	0,09	0,05	x	x
WN-1	15	0,63	0,52	0,40	0,33
WN-2	12	0,29	0,24	0,18	0,15
WN-3	10	0,22	0,18	0,14	0,11
WN-21	12	0,25	0,20	0,14	0,11
WN-21 REG	12	0,21	0,16	0,11	0,08

SAL-80K dz
код 42606

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,62

0,52

0,41

0,35

WR-2/1/0,95/5

0,38

0,30

0,22

0,18

WR-2/2/0,95/5

0,20

0,15

0,10

0,07

WR-2/3/0,95/5

0,15

0,11

0,07

0,05

WR-4/1/0,6/15

0,45

0,37

0,28

0,23

WR-4/2/0,6/15

0,25

0,20

0,14

0,11

WR-4/1/0,5/5

0,48

0,39

0,30

0,25

WR-4/2/0,5/5

0,26

0,21

0,16

0,12

WR-4/1/1,0/5

0,39

0,32

0,24

0,19

WR-4/2/1,0/5

0,22

0,17

0,12

0,08

WR-4/1/0,6/15 ZP

0,45

0,37

0,28

0,23

WR-4/2/0,6/15 ZP

0,25

0,20

0,14

0,11

WR-4/1/0,5/5 ZP

0,48

0,39

0,30

0,25

WR-4/2/0,5/5 ZP

0,26

0,21

0,16

0,12

WR-4/1/1,0/5 ZP

0,39

0,32

0,24

0,19

WR-4/2/1,0/5 ZP

0,22

0,17

0,12

0,08

WR-5A/1/0,6/15

0,35

0,27

0,20

0,15

WR-5A/2/0,6/15

0,17

0,13

0,09

0,06

WR-5A/1/0,6/5

0,34

0,27

0,19

0,15

WR-5A/2/0,6/5

0,17

0,13

0,08

0,06

WR-8A/1/0,6/10

0,35

0,28

0,20

0,15

WR-8A/1/0,6/5

0,35

0,27

0,20

0,15

WR-8A/1/1,0/5

0,30

0,23

0,16

0,12

WR-8B/1/0,35/0

0,45

0,36

0,28

0,22

WR-8B/1/0,35/5

0,45

0,36

0,28

0,22

WR-8B/1/0,35/10

0,45

0,36

0,28

0,23

WR-13/1/0,8/15

0,35

0,27

0,19

0,14

WR-13/2/0,8/15

0,16

0,11

0,06

WR-13/1/0,8/5

0,35

0,27

0,19

0,14

WR-13/2/0,8/5

0,16

0,11

0,06

WR-13/1/0,8/15 ZP

0,35

0,27

0,19

0,14

WR-13/2/0,8/15 ZP

0,16

0,11

0,06

WR-13/1/0,8/5 ZP

0,35

0,27

0,19

0,14

WR-13/2/0,8/5 ZP

0,16

0,11

0,06

WR-14/1/1,0/5

0,30

0,24

0,17

0,13

WR-14/2/1,0/5

0,14

0,10

0,05

0,03

WR-14/1/1,5/5

0,25

0,19

0,13

0,09

WR-14/2/1,5/5

0,11

0,06

WR-15/1/1,0/5

0,35

0,27

0,19

0,14

WR-15/2/1,0/5

0,19

0,13

0,08

0,05

WR-18/1/1,5/10

0,23

0,17

0,11

0,08

WR-18/1/1,5/5

0,18

0,12

0,07

0,04

WR-21/1/1,5/0

0,24

0,18

0,11

0,07

WR-21/2/1,5/0

0,12

0,07

0,03

WR-61/1/2,0/5

0,22

0,16

0,10

0,06

WR-T1/1,5/5

0,26

0,20

0,13

0,09

WR-T2/1,5/5

0,12

0,07

WRP1/1,0/0,7/5

0,34

0,27

0,20

0,15

WRP1/1,0/1,2/5

0,27

0,21

0,14

0,10

WRP1/1,5/0,7/5

0,28

0,22

0,15

0,11

WRP1/1,5/1,2/5

0,22

0,16

0,10

0,07

WRP2/1,0/0,7/5

0,18

0,13

0,08

0,06

WRP2/1,0/1,2/5

0,13

0,09

0,04

WRP2/1,5/0,7/5

0,14

0,10

0,05

WRP2/1,5/1,2/5

0,10

0,05

WRP3/1,0/0,7/5

0,15

0,11

0,07

0,05

WRP3/1,0/1,2/5

0,11

0,08

0,04

WRP3/1,5/0,7/5

0,12

0,09

0,05

WRP3/1,5/1,2/5

0,09

0,05

WN-1

0,63

0,52

0,40

0,33

WN-2

0,29

0,24

0,18

0,15

WN-3

0,22

0,18

0,14

0,11

WN-21

0,25

0,20

0,14

0,11

WN-21 REG

0,21

0,16

0,11

0,08

SAL-85K dz код 42607	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,51	0,42	0,32	0,27
WR-2/1/0,95/5	15	0,30	0,24	0,17	0,13
WR-2/2/0,95/5	12	0,15	0,11	0,06	0,04
WR-2/3/0,95/5	10	0,11	0,08	0,04	x
WR-4/1/0,6/15	15	0,37	0,30	0,22	0,17
WR-4/2/0,6/15	12	0,19	0,15	0,10	0,07
WR-4/1/0,5/5	15	0,39	0,32	0,24	0,19
WR-4/2/0,5/5	12	0,21	0,16	0,11	0,09
WR-4/1/1,0/5	15	0,32	0,25	0,18	0,14
WR-4/2/1,0/5	12	0,17	0,12	0,08	0,05
WR-4/1/0,6/15 ZP	15	0,37	0,30	0,22	0,17
WR-4/2/0,6/15 ZP	12	0,19	0,15	0,10	0,07
WR-4/1/0,5/5 ZP	15	0,39	0,32	0,24	0,19
WR-4/2/0,5/5 ZP	12	0,21	0,16	0,11	0,09
WR-4/1/1,0/5 ZP	15	0,32	0,25	0,18	0,14
WR-4/2/1,0/5 ZP	12	0,17	0,12	0,08	0,05
WR-8B/1/0,35/0	15	0,36	0,29	0,21	0,17
WR-8B/1/0,35/5	15	0,36	0,29	0,21	0,17
WR-8B/1/0,35/10	15	0,37	0,29	0,21	0,17
WR-13/1/0,8/15	15	0,27	0,20	0,13	0,08
WR-13/2/0,8/15	12	0,10	0,06	x	x
WR-13/1/0,8/5	15	0,27	0,20	0,13	0,08
WR-13/2/0,8/5	12	0,10	0,06	x	x
WR-13/1/0,8/15 ZP	15	0,27	0,20	0,13	0,08
WR-13/2/0,8/15 ZP	12	0,10	0,06	x	x
WR-13/1/0,8/5 ZP	15	0,27	0,20	0,13	0,08
WR-13/2/0,8/5 ZP	12	0,10	0,06	x	x
WR-15/1/1,0/5	15	0,27	0,20	0,13	0,09
WR-15/2/1,0/5	12	0,13	0,09	0,04	x
WR-21/1/1,5/0	15	0,18	0,12	0,06	0,03
WR-21/2/1,5/0	12	0,07	0,03	x	x
WR-61/1/2,0/5	15	0,16	0,11	0,06	x
WR-T1/1,5/5	15	0,20	0,14	0,08	0,05
WR-T2/1,5/5	12	0,07	x	x	x
WRP1/1,0/0,7/5	15	0,27	0,21	0,14	0,10
WRP1/1,5/0,7/5	15	0,22	0,16	0,10	0,07
WRP2/1,0/0,7/5	12	0,13	0,09	0,05	x
WRP2/1,5/0,7/5	12	0,10	0,05	x	x
WN-1	15	0,51	0,41	0,31	0,25
WN-2	12	0,23	0,19	0,14	0,11
WN-3	10	0,18	0,14	0,10	0,08
WN-21	12	0,19	0,15	0,10	0,07
WN-21 REG	12	0,16	0,11	0,07	0,04

SAL-85K dz
код 42607

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,51

0,42

0,32

0,27

WR-2/1/0,95/5

0,30

0,24

0,17

0,13

WR-2/2/0,95/5

0,15

0,11

0,06

0,04

WR-2/3/0,95/5

0,11

0,08

0,04

WR-4/1/0,6/15

0,37

0,30

0,22

0,17

WR-4/2/0,6/15

0,19

0,15

0,10

0,07

WR-4/1/0,5/5

0,39

0,32

0,24

0,19

WR-4/2/0,5/5

0,21

0,16

0,11

0,09

WR-4/1/1,0/5

0,32

0,25

0,18

0,14

WR-4/2/1,0/5

0,17

0,12

0,08

0,05

WR-4/1/0,6/15 ZP

0,37

0,30

0,22

0,17

WR-4/2/0,6/15 ZP

0,19

0,15

0,10

0,07

WR-4/1/0,5/5 ZP

0,39

0,32

0,24

0,19

WR-4/2/0,5/5 ZP

0,21

0,16

0,11

0,09

WR-4/1/1,0/5 ZP

0,32

0,25

0,18

0,14

WR-4/2/1,0/5 ZP

0,17

0,12

0,08

0,05

WR-8B/1/0,35/0

0,36

0,29

0,21

0,17

WR-8B/1/0,35/5

0,36

0,29

0,21

0,17

WR-8B/1/0,35/10

0,37

0,29

0,21

0,17

WR-13/1/0,8/15

0,27

0,20

0,13

0,08

WR-13/2/0,8/15

0,10

0,06

WR-13/1/0,8/5

0,27

0,20

0,13

0,08

WR-13/2/0,8/5

0,10

0,06

WR-13/1/0,8/15 ZP

0,27

0,20

0,13

0,08

WR-13/2/0,8/15 ZP

0,10

0,06

WR-13/1/0,8/5 ZP

0,27

0,20

0,13

0,08

WR-13/2/0,8/5 ZP

0,10

0,06

WR-15/1/1,0/5

0,27

0,20

0,13

0,09

WR-15/2/1,0/5

0,13

0,09

0,04

WR-21/1/1,5/0

0,18

0,12

0,06

0,03

WR-21/2/1,5/0

0,07

0,03

WR-61/1/2,0/5

0,16

0,11

0,06

WR-T1/1,5/5

0,20

0,14

0,08

0,05

WR-T2/1,5/5

0,07

WRP1/1,0/0,7/5

0,27

0,21

0,14

0,10

WRP1/1,5/0,7/5

0,22

0,16

0,10

0,07

WRP2/1,0/0,7/5

0,13

0,09

0,05

WRP2/1,5/0,7/5

0,10

0,05

WN-1

0,51

0,41

0,31

0,25

WN-2

0,23

0,19

0,14

0,11

WN-3

0,18

0,14

0,10

0,08

WN-21

0,19

0,15

0,10

0,07

WN-21 REG

0,16

0,11

0,07

0,04

SAL-80M dz код 42706	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,93	0,79	0,64	0,55
WA-14/1	10	0,80	0,67	0,52	0,43
WA-14/2	10	0,39	0,31	0,23	0,18
WA-20/1	10	0,58	0,47	0,35	0,28
WA-20/2	10	0,23	0,17	0,10	x
WR-2/1/0,95/5	15	0,63	0,53	0,42	0,35
WR-2/2/0,95/5	15	0,36	0,30	0,22	0,18
WR-2/3/0,95/5	15	0,27	0,22	0,16	0,13
WR-4/1/0,6/15	15	0,74	0,62	0,50	0,42
WR-4/2/0,6/15	15	0,42	0,35	0,27	0,22
WR-4/1/0,5/5	15	0,78	0,66	0,53	0,45
WR-4/2/0,5/5	15	0,44	0,36	0,29	0,24
WR-4/1/1,0/5	15	0,66	0,55	0,44	0,37
WR-4/2/1,0/5	15	0,39	0,32	0,24	0,20
WR-4/1/0,6/15 ZP	15	0,74	0,62	0,50	0,42
WR-4/2/0,6/15 ZP	15	0,42	0,35	0,27	0,22
WR-4/1/0,5/5 ZP	15	0,78	0,66	0,53	0,45
WR-4/2/0,5/5 ZP	15	0,44	0,36	0,29	0,24
WR-4/1/1,0/5 ZP	15	0,66	0,55	0,44	0,37
WR-4/2/1,0/5 ZP	15	0,39	0,32	0,24	0,20
WR-5A/1/0,6/15	15	0,60	0,50	0,39	0,32
WR-5A/2/0,6/15	15	0,32	0,26	0,19	0,16
WR-5A/1/0,6/5	15	0,60	0,49	0,39	0,32
WR-5A/2/0,6/5	15	0,32	0,26	0,19	0,15
WR-8A/1/0,6/10	15	0,60	0,50	0,39	0,33
WR-8A/1/0,6/5	15	0,60	0,50	0,39	0,32
WR-8A/1/1,0/5	15	0,53	0,44	0,34	0,28
WR-8B/1/0,35/0	15	0,74	0,62	0,50	0,42
WR-8B/1/0,35/5	15	0,74	0,62	0,50	0,42
WR-8B/1/0,35/10	15	0,74	0,62	0,50	0,42
WR-13/1/0,8/15	15	0,63	0,51	0,39	0,32
WR-13/2/0,8/15	15	0,33	0,26	0,18	0,14
WR-13/1/0,8/5	15	0,62	0,51	0,39	0,32
WR-13/2/0,8/5	15	0,33	0,26	0,18	0,14
WR-13/1/0,8/15 ZP	15	0,63	0,51	0,39	0,32
WR-13/2/0,8/15 ZP	15	0,33	0,26	0,18	0,14
WR-13/1/0,8/5 ZP	15	0,62	0,51	0,39	0,32
WR-13/2/0,8/5 ZP	15	0,33	0,26	0,18	0,14
WR-14/1/1,0/5	15	0,54	0,44	0,34	0,28
WR-14/2/1,0/5	15	0,29	0,23	0,16	0,12
WR-14/1/1,5/5	15	0,46	0,38	0,29	0,23
WR-14/2/1,5/5	15	0,25	0,19	0,13	0,09
WR-15/1/1,0/5	15	0,61	0,50	0,39	0,32
WR-15/2/1,0/5	15	0,36	0,29	0,21	0,16
WR-18/1/1,5/10	15	0,44	0,36	0,27	0,22
WR-18A/1/1,5/10	15	0,38	0,30	0,21	0,17
WR-18/1/1,5/5	15	0,44	0,35	0,26	0,21
WR-18A/1/1,5/5	15	0,37	0,29	0,21	0,16
WR-19/1/1,0/0	15	0,43	0,34	0,25	0,19
WR-19/1/1,0/5	15	0,43	0,35	0,26	0,20
WR-19/2/1,0/0	15	0,23	0,18	0,12	0,08
WR-21/1/1,5/0	15	0,46	0,37	0,28	0,22
WR-21/2/1,5/0	15	0,28	0,21	0,14	0,10
WR-61/1/2,0/5	15	0,42	0,34	0,25	0,20
WR-T1/1,5/5	15	0,48	0,39	0,30	0,24
WR-T2/1,5/5	15	0,27	0,21	0,14	0,10
WRP1/1,0/0,7/5	15	0,59	0,49	0,38	0,32
WRP1/1,0/1,2/5	15	0,51	0,41	0,31	0,25
WRP1/1,5/0,7/5	15	0,51	0,42	0,32	0,26
WRP1/1,5/1,2/5	15	0,43	0,35	0,26	0,21
WRP2/1,0/0,7/5	15	0,34	0,27	0,20	0,16
WRP2/1,0/1,2/5	15	0,28	0,22	0,15	0,12
WRP2/1,5/0,7/5	15	0,30	0,24	0,17	0,13
WRP2/1,5/1,2/5	15	0,24	0,18	0,12	0,08
WRP3/1,0/0,7/5	14	0,26	0,21	0,15	0,12
WRP3/1,0/1,2/5	13	0,21	0,17	0,12	0,09
WRP3/1,5/0,7/5	13	0,23	0,18	0,13	0,10
WRP3/1,5/1,2/5	12	0,19	0,14	0,09	0,06
WN-1	15	1,01	0,86	0,69	0,59
WN-2	15	0,47	0,39	0,31	0,27
WN-3	15	0,35	0,29	0,23	0,20
WN-4	12	0,27	0,22	0,18	0,15
WN-21	15	0,43	0,35	0,27	0,23
WN-42	12	0,19	0,16	0,12	0,10
WN-21 REG	15	0,38	0,31	0,24	0,19

SAL-80M dz
код 42706

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,93

0,79

0,64

0,55

WA-14/1

0,80

0,67

0,52

0,43

WA-14/2

0,39

0,31

0,23

0,18

WA-20/1

0,58

0,47

0,35

0,28

WA-20/2

0,23

0,17

0,10

WR-2/1/0,95/5

0,63

0,53

0,42

0,35

WR-2/2/0,95/5

0,36

0,30

0,22

0,18

WR-2/3/0,95/5

0,27

0,22

0,16

0,13

WR-4/1/0,6/15

0,74

0,62

0,50

0,42

WR-4/2/0,6/15

0,42

0,35

0,27

0,22

WR-4/1/0,5/5

0,78

0,66

0,53

0,45

WR-4/2/0,5/5

0,44

0,36

0,29

0,24

WR-4/1/1,0/5

0,66

0,55

0,44

0,37

WR-4/2/1,0/5

0,39

0,32

0,24

0,20

WR-4/1/0,6/15 ZP

0,74

0,62

0,50

0,42

WR-4/2/0,6/15 ZP

0,42

0,35

0,27

0,22

WR-4/1/0,5/5 ZP

0,78

0,66

0,53

0,45

WR-4/2/0,5/5 ZP

0,44

0,36

0,29

0,24

WR-4/1/1,0/5 ZP

0,66

0,55

0,44

0,37

WR-4/2/1,0/5 ZP

0,39

0,32

0,24

0,20

WR-5A/1/0,6/15

0,60

0,50

0,39

0,32

WR-5A/2/0,6/15

0,32

0,26

0,19

0,16

WR-5A/1/0,6/5

0,60

0,49

0,39

0,32

WR-5A/2/0,6/5

0,32

0,26

0,19

0,15

WR-8A/1/0,6/10

0,60

0,50

0,39

0,33

WR-8A/1/0,6/5

0,60

0,50

0,39

0,32

WR-8A/1/1,0/5

0,53

0,44

0,34

0,28

WR-8B/1/0,35/0

0,74

0,62

0,50

0,42

WR-8B/1/0,35/5

0,74

0,62

0,50

0,42

WR-8B/1/0,35/10

0,74

0,62

0,50

0,42

WR-13/1/0,8/15

0,63

0,51

0,39

0,32

WR-13/2/0,8/15

0,33

0,26

0,18

0,14

WR-13/1/0,8/5

0,62

0,51

0,39

0,32

WR-13/2/0,8/5

0,33

0,26

0,18

0,14

WR-13/1/0,8/15 ZP

0,63

0,51

0,39

0,32

WR-13/2/0,8/15 ZP

0,33

0,26

0,18

0,14

WR-13/1/0,8/5 ZP

0,62

0,51

0,39

0,32

WR-13/2/0,8/5 ZP

0,33

0,26

0,18

0,14

WR-14/1/1,0/5

0,54

0,44

0,34

0,28

WR-14/2/1,0/5

0,29

0,23

0,16

0,12

WR-14/1/1,5/5

0,46

0,38

0,29

0,23

WR-14/2/1,5/5

0,25

0,19

0,13

0,09

WR-15/1/1,0/5

0,61

0,50

0,39

0,32

WR-15/2/1,0/5

0,36

0,29

0,21

0,16

WR-18/1/1,5/10

0,44

0,36

0,27

0,22

WR-18A/1/1,5/10

0,38

0,30

0,21

0,17

WR-18/1/1,5/5

0,44

0,35

0,26

0,21

WR-18A/1/1,5/5

0,37

0,29

0,21

0,16

WR-19/1/1,0/0

0,43

0,34

0,25

0,19

WR-19/1/1,0/5

0,43

0,35

0,26

0,20

WR-19/2/1,0/0

0,23

0,18

0,12

0,08

WR-21/1/1,5/0

0,46

0,37

0,28

0,22

WR-21/2/1,5/0

0,28

0,21

0,14

0,10

WR-61/1/2,0/5

0,42

0,34

0,25

0,20

WR-T1/1,5/5

0,48

0,39

0,30

0,24

WR-T2/1,5/5

0,27

0,21

0,14

0,10

WRP1/1,0/0,7/5

0,59

0,49

0,38

0,32

WRP1/1,0/1,2/5

0,51

0,41

0,31

0,25

WRP1/1,5/0,7/5

0,51

0,42

0,32

0,26

WRP1/1,5/1,2/5

0,43

0,35

0,26

0,21

WRP2/1,0/0,7/5

0,34

0,27

0,20

0,16

WRP2/1,0/1,2/5

0,28

0,22

0,15

0,12

WRP2/1,5/0,7/5

0,30

0,24

0,17

0,13

WRP2/1,5/1,2/5

0,24

0,18

0,12

0,08

WRP3/1,0/0,7/5

0,26

0,21

0,15

0,12

WRP3/1,0/1,2/5

0,21

0,17

0,12

0,09

WRP3/1,5/0,7/5

0,23

0,18

0,13

0,10

WRP3/1,5/1,2/5

0,19

0,14

0,09

0,06

WN-1

1,01

0,86

0,69

0,59

WN-2

0,47

0,39

0,31

0,27

WN-3

0,35

0,29

0,23

0,20

WN-4

0,27

0,22

0,18

0,15

WN-21

0,43

0,35

0,27

0,23

WN-42

0,19

0,16

0,12

0,10

WN-21 REG

0,38

0,31

0,24

0,19

SAL-85M dz код 42707	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	50	0,79	0,67	0,54	0,46
WR-2/1/0,95/5	15	0,54	0,45	0,35	0,29
WR-2/2/0,95/5	15	0,30	0,24	0,18	0,14
WR-2/3/0,95/5	15	0,22	0,17	0,13	0,10
WR-4/1/0,6/15	15	0,64	0,53	0,42	0,35
WR-4/2/0,6/15	15	0,35	0,29	0,22	0,18
WR-4/1/0,5/5	15	0,67	0,56	0,45	0,38
WR-4/2/0,5/5	15	0,36	0,30	0,23	0,19
WR-4/1/1,0/5	15	0,56	0,47	0,37	0,30
WR-4/2/1,0/5	15	0,32	0,26	0,19	0,15
WR-4/1/0,6/15 ZP	15	0,64	0,53	0,42	0,35
WR-4/2/0,6/15 ZP	15	0,35	0,29	0,22	0,18
WR-4/1/0,5/5 ZP	15	0,67	0,56	0,45	0,38
WR-4/2/0,5/5 ZP	15	0,36	0,30	0,23	0,19
WR-4/1/1,0/5 ZP	15	0,56	0,47	0,37	0,30
WR-4/2/1,0/5 ZP	15	0,32	0,26	0,19	0,15
WR-5A/1/0,6/15	15	0,51	0,42	0,32	0,26
WR-5A/2/0,6/15	15	0,26	0,21	0,15	0,12
WR-5A/1/0,6/5	15	0,51	0,42	0,32	0,26
WR-5A/2/0,6/5	15	0,26	0,21	0,15	0,12
WR-8A/1/0,6/10	15	0,52	0,42	0,32	0,27
WR-8A/1/0,6/5	15	0,52	0,42	0,32	0,26
WR-8A/1/1,0/5	15	0,45	0,37	0,28	0,22
WR-8B/1/0,35/0	15	0,64	0,53	0,42	0,35
WR-8B/1/0,35/5	15	0,64	0,53	0,42	0,35
WR-8B/1/0,35/10	15	0,64	0,53	0,42	0,35
WR-13/1/0,8/15	15	0,53	0,43	0,32	0,25
WR-13/2/0,8/15	15	0,26	0,20	0,13	0,09
WR-13/1/0,8/5	15	0,53	0,42	0,32	0,25
WR-13/2/0,8/5	15	0,26	0,20	0,13	0,09
WR-13/1/0,8/15 ZP	15	0,53	0,43	0,32	0,25
WR-13/2/0,8/15 ZP	15	0,26	0,20	0,13	0,09
WR-13/1/0,8/5 ZP	15	0,53	0,42	0,32	0,25
WR-13/2/0,8/5 ZP	15	0,26	0,20	0,13	0,09
WR-14/1/1,0/5	15	0,46	0,37	0,28	0,23
WR-14/2/1,0/5	15	0,23	0,18	0,12	0,09
WR-14/1/1,5/5	15	0,39	0,32	0,23	0,18
WR-14/2/1,5/5	15	0,20	0,14	0,09	0,05
WR-15/1/1,0/5	15	0,52	0,42	0,32	0,26
WR-15/2/1,0/5	15	0,29	0,22	0,16	0,12
WR-18/1/1,5/10	15	0,37	0,29	0,21	0,17
WR-18A/1/1,5/10	15	0,31	0,24	0,16	0,12
WR-18/1/1,5/5	15	0,37	0,29	0,21	0,17
WR-18A/1/1,5/5	15	0,31	0,24	0,16	0,12
WR-19/1/1,0/0	15	0,36	0,28	0,20	0,14
WR-19/1/1,0/5	15	0,36	0,28	0,20	0,15
WR-19/2/1,0/0	15	0,18	0,13	0,08	0,05
WR-21/1/1,5/0	15	0,39	0,31	0,22	0,17
WR-21/2/1,5/0	15	0,22	0,16	0,10	0,06
WR-61/1/2,0/5	15	0,35	0,28	0,20	0,15
WR-T1/1,5/5	15	0,41	0,33	0,24	0,19
WR-T2/1,5/5	15	0,21	0,15	0,09	0,05
WRP1/1,0/0,7/5	15	0,50	0,41	0,32	0,26
WRP1/1,0/1,2/5	15	0,43	0,34	0,25	0,20
WRP1/1,5/0,7/5	15	0,43	0,35	0,26	0,21
WRP1/1,5/1,2/5	15	0,36	0,29	0,21	0,16
WRP2/1,0/0,7/5	15	0,28	0,22	0,16	0,12
WRP2/1,0/1,2/5	15	0,22	0,17	0,11	0,08
WRP2/1,5/0,7/5	15	0,24	0,18	0,12	0,08
WRP2/1,5/1,2/5	15	0,19	0,13	0,08	0,04
WRP3/1,0/0,7/5	14	0,21	0,16	0,12	0,09
WRP3/1,0/1,2/5	13	0,17	0,13	0,08	0,06
WRP3/1,5/0,7/5	13	0,18	0,14	0,09	0,06
WRP3/1,5/1,2/5	12	0,14	0,10	0,06	0,03
WN-1	15	0,86	0,72	0,58	0,49
WN-2	15	0,39	0,33	0,26	0,22
WN-3	15	0,29	0,24	0,19	0,16
WN-4	12	0,22	0,19	0,15	0,12
WN-21	15	0,35	0,29	0,22	0,18
WN-42	12	0,16	0,13	0,10	0,08
WN-21 REG	15	0,31	0,25	0,18	0,14

SAL-85M dz
код 42707

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,79

0,67

0,54

0,46

WR-2/1/0,95/5

0,54

0,45

0,35

0,29

WR-2/2/0,95/5

0,30

0,24

0,18

0,14

WR-2/3/0,95/5

0,22

0,17

0,13

0,10

WR-4/1/0,6/15

0,64

0,53

0,42

0,35

WR-4/2/0,6/15

0,35

0,29

0,22

0,18

WR-4/1/0,5/5

0,67

0,56

0,45

0,38

WR-4/2/0,5/5

0,36

0,30

0,23

0,19

WR-4/1/1,0/5

0,56

0,47

0,37

0,30

WR-4/2/1,0/5

0,32

0,26

0,19

0,15

WR-4/1/0,6/15 ZP

0,64

0,53

0,42

0,35

WR-4/2/0,6/15 ZP

0,35

0,29

0,22

0,18

WR-4/1/0,5/5 ZP

0,67

0,56

0,45

0,38

WR-4/2/0,5/5 ZP

0,36

0,30

0,23

0,19

WR-4/1/1,0/5 ZP

0,56

0,47

0,37

0,30

WR-4/2/1,0/5 ZP

0,32

0,26

0,19

0,15

WR-5A/1/0,6/15

0,51

0,42

0,32

0,26

WR-5A/2/0,6/15

0,26

0,21

0,15

0,12

WR-5A/1/0,6/5

0,51

0,42

0,32

0,26

WR-5A/2/0,6/5

0,26

0,21

0,15

0,12

WR-8A/1/0,6/10

0,52

0,42

0,32

0,27

WR-8A/1/0,6/5

0,52

0,42

0,32

0,26

WR-8A/1/1,0/5

0,45

0,37

0,28

0,22

WR-8B/1/0,35/0

0,64

0,53

0,42

0,35

WR-8B/1/0,35/5

0,64

0,53

0,42

0,35

WR-8B/1/0,35/10

0,64

0,53

0,42

0,35

WR-13/1/0,8/15

0,53

0,43

0,32

0,25

WR-13/2/0,8/15

0,26

0,20

0,13

0,09

WR-13/1/0,8/5

0,53

0,42

0,32

0,25

WR-13/2/0,8/5

0,26

0,20

0,13

0,09

WR-13/1/0,8/15 ZP

0,53

0,43

0,32

0,25

WR-13/2/0,8/15 ZP

0,26

0,20

0,13

0,09

WR-13/1/0,8/5 ZP

0,53

0,42

0,32

0,25

WR-13/2/0,8/5 ZP

0,26

0,20

0,13

0,09

WR-14/1/1,0/5

0,46

0,37

0,28

0,23

WR-14/2/1,0/5

0,23

0,18

0,12

0,09

WR-14/1/1,5/5

0,39

0,32

0,23

0,18

WR-14/2/1,5/5

0,20

0,14

0,09

0,05

WR-15/1/1,0/5

0,52

0,42

0,32

0,26

WR-15/2/1,0/5

0,29

0,22

0,16

0,12

WR-18/1/1,5/10

0,37

0,29

0,21

0,17

WR-18A/1/1,5/10

0,31

0,24

0,16

0,12

WR-18/1/1,5/5

0,37

0,29

0,21

0,17

WR-18A/1/1,5/5

0,31

0,24

0,16

0,12

WR-19/1/1,0/0

0,36

0,28

0,20

0,14

WR-19/1/1,0/5

0,36

0,28

0,20

0,15

WR-19/2/1,0/0

0,18

0,13

0,08

0,05

WR-21/1/1,5/0

0,39

0,31

0,22

0,17

WR-21/2/1,5/0

0,22

0,16

0,10

0,06

WR-61/1/2,0/5

0,35

0,28

0,20

0,15

WR-T1/1,5/5

0,41

0,33

0,24

0,19

WR-T2/1,5/5

0,21

0,15

0,09

0,05

WRP1/1,0/0,7/5

0,50

0,41

0,32

0,26

WRP1/1,0/1,2/5

0,43

0,34

0,25

0,20

WRP1/1,5/0,7/5

0,43

0,35

0,26

0,21

WRP1/1,5/1,2/5

0,36

0,29

0,21

0,16

WRP2/1,0/0,7/5

0,28

0,22

0,16

0,12

WRP2/1,0/1,2/5

0,22

0,17

0,11

0,08

WRP2/1,5/0,7/5

0,24

0,18

0,12

0,08

WRP2/1,5/1,2/5

0,19

0,13

0,08

0,04

WRP3/1,0/0,7/5

0,21

0,16

0,12

0,09

WRP3/1,0/1,2/5

0,17

0,13

0,08

0,06

WRP3/1,5/0,7/5

0,18

0,14

0,09

0,06

WRP3/1,5/1,2/5

0,14

0,10

0,06

0,03

WN-1

0,86

0,72

0,58

0,49

WN-2

0,39

0,33

0,26

0,22

WN-3

0,29

0,24

0,19

0,16

WN-4

0,22

0,19

0,15

0,12

WN-21

0,35

0,29

0,22

0,18

WN-42

0,16

0,13

0,10

0,08

WN-21 REG

0,31

0,25

0,18

0,14

Подвесной светильник Technical P068PL-L27W4K

Статьи по теме

Стальные силовые опоры ОС, СФ, СП, ОГС, СПГ, СФГ

#опоры освещения

Стальные опорные конструкции располагают широким диапазоном применения, в том числе и в климатических районах, отличающихся экстремальными температурными параметрами. Для расширения функционального назначения, обеспечивающего не только высотное размещение ОП, но и подвес СИП, низковольтных линий электропередач, рекламной продукции, опоры выполняются в силовом варианте. Граненые опоры ОГС, СПГ, СФГ и трубчатые опоры ОС, СФ и СП способны воспринимать нагрузки от 300 до 3000 кг. Допустимая величина определяется рядом параметров: высотой, диаметром, способом установки, типом ствола (трубчатый, граненый).

Номенклатура и специфика опор ОГК

#опоры освещения

ОГК – это оцинкованные граненые конические опоры для установки светильников уличного освещения, они отличаются повышенной прочностью благодаря граням – ребрам жесткости, могут иметь фундаментный или фланцевый способ монтажа, различные типы подводки силовых линий и прочие параметры.

Несиловые граненые опоры — что это?

#опоры освещения

Несиловые опоры с граненым корпусом используются для освещения любых открытых объектов. Они имеют очень высокую прочность и несущую способность, но не предназначены для подвески СИП.

Читать все статьи



Продукция по типу и установке Торговое освещение Трековые светильники Downlight светильники Потолочные светильники Встраиваемые светильники Подвесные светильники Настенные светильники Декоративное освещение Офисное освещение Промышленное освещение Прожекторы Взрывозащищённые Подвесные светильники промышленные Встраиваемые светильники IP65 Накладные светильники IP65 Тепличные светильники Аварийные светильники Световая башня Освещение АЗС Рециркулятор бактерицидный Для экстремальных условий Низковольтные Уличное освещение Консольные светильники Венчающие светильники Парковые декоративные опоры Подвесные светильники для улицы Уличные нacтeнныe cвeтильники Бра и люстры Садовые светильники Уличные фонари Стальные опоры и мачты Опоры освещения Мачты прожекторные Парковые декоративные опоры Кронштейны, оголовники Закладные детали фундамента Молниеотводы Флагштоки Светофорные опоры Мачты телекоммуникационные Архитектурное освещение Cвeтoдиoдныe нacтeнныe cвeтильники Линейные светильники Фасадные прожекторы Заливающий свет Архитектурные потолочные светильники Прожекторы Грунтовые светильники Подводные светильники Спортивное освещение Для спортивных залов Прожекторы для спорта Кронштейны для прожекторов Oпopы ocвeщeния для стадионов Прожекторные мачты для стадионов Медицинское Светильники для дома Бра Люстры Настольные лампы Потолочные базы Торшеры Современный дизайн Споты Потолочные Подвесные Трековые на шинопровод Садово-парковое Декоративные фасадные Садово-парковый фонарь Светильник столбик Подвесные светильники Ландшафтные светильники Подсветка лестниц Уличное бра Уличный встраиваемый светильник Фонарь на столб Консоль паркового фонаря Парковый столб Потолочный накладной Грунтовый светильник Садовая и парковая мебель Складское оборудование Вилочные дизельные погрузчики Автопогрузчики Электрические погрузчики Самоходные штабелеры Ручные гидравлические штабелеры Штабелеры с электроподъемом Штабелеры с противовесом Узкопроходные штабелеры Гидравлические тележки Электроштабелеры Самоходные тележки Электрические тягачи Оборудование для агрессивных сред Подъемники и вышки Гидравлические подъемные столы Клининговое оборудование Оборудование с весами Ричтраки Комплектовщики заказов Кондиционирование Бытовые сплит-системы Полупромышленные сплит-системы Системы управления Аксессуары Мультисистемы Системы технологического охлаждения Мобильные кондиционеры Воздухоочистители Оконные кондиционеры Отопление Котлы Крыши и террасы Регулируемые опоры HILST LIFT Кровельные опоры HILST PLATFORM Заборы Ящики для инструментов HILST Box System Комплектующие Бренды Световые технологии Opora Engineering AMIRA ЛидерЛайт GALAD Valmont Philips Ардатовский СТЗ LIVAL HALLA Vivo Luce HALLA Lighting Белый свет Luxeon

Тип SAL 80K dz-85M dz Прямые алюминиевые опоры диаметром 178 мм и 180 мм у основания, вкапываемые

ОПИСАНИЕ

Технические данные

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Похожие товары

ОГК Опоры граненые конические

ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые

ОГКС Опоры граненые конические складывающиеся

ОГСКС Опоры граненые силовые контактной сети

ОКС Опоры круглые силовые

ОГКК Опоры квартальные граненые стальные бесфланцевые

ОТ Опоры трубчатые

ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)

Вы недавно смотрели

Аксессуар для трекового светильника Technical TRA002B-11W

Потолочный светильник Technical MOD072CL-L8B3K

Аксессуар для трекового светильника Technical TRA004PC-22W

Подвесной светильник Technical P068PL-L27W4K

Статьи по теме

Стальные силовые опоры ОС, СФ, СП, ОГС, СПГ, СФГ

Номенклатура и специфика опор ОГК

Несиловые граненые опоры — что это?
