Складные опоры и мачты освещения

Главная > Учебник светотехники > Опоры и мачты освещения > Складные опоры и мачты освещения

Складывание опоры позволяет электромонтажникам выполнять работы по обслуживанию ОП в стабильных наземных условиях.

Складывающиеся опоры и мачты являются сложным техническим изделием, поскольку состоят не только из металлического ствола, но и содержат механизмы, обеспечивающие их складывание. Данный вид опор наиболее применим для освещения открытых спортивных сооружений: ипподромов, горнолыжных склонов, площадок для гольфа, теннисных кортов, а также освещения железнодорожных платформ, перронов и т.д. На все эти территории доступ спецтранспорта для проведения ремонтных работ или работ по обслуживанию осветительного оборудования нежелателен или невозможен.

Конструктивные особенности

Складывающиеся опоры и мачты состоят из двух частей: неподвижной и подвижной (опускаемой). В единую конструкцию они монтируются на земле. Нижняя часть ствола имеет фланец, которым опора прикрепляется к закладной металлической детали фундамента. В верхней части ствола, закреплены восемь гаек для крепления кронштейна, на который устанавливаются осветительные приборы (преимущественно прожекторы). Верхняя и нижняя части имеют шарнирное соединение.

Особенности эксплуатации

Складывающиеся опоры

Складывающиеся опоры представлены моделями П-ФГ и ОГКС. Опоры имеют высоту от 6 до 25 метров. Ствол опоры изготавливается из стали методом гибки с последующим свариванием. Сечение опоры представляет собой многогранник. В итоге образуется конструкция конусной формы с ребрами жесткости, в роли которых выступают грани ствола. Опускание подвижной части опоры производится без применения дополнительных приспособлений за счет шнура и балансира. Вес балансира незначительно (не более двух кг) превышает вес верхней части с осветительными приборами. Обслуживание и замена осветительных приборов производятся с земли одним специалистом. Ревизионный лючок, расположенный в неподвижной части опоры, имеет планки для электрокомплектующих и болт заземления.

Конструктивные особенности

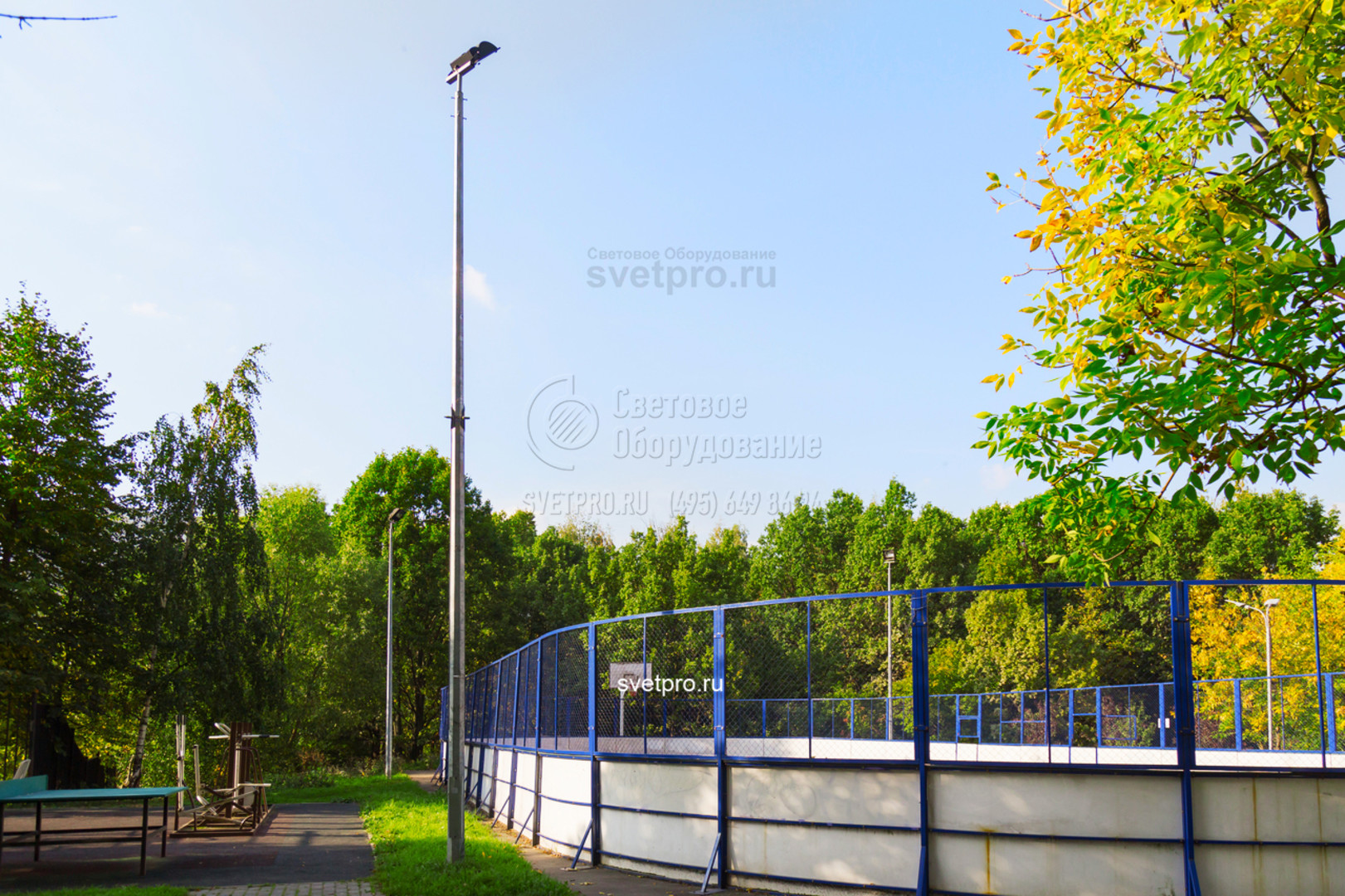

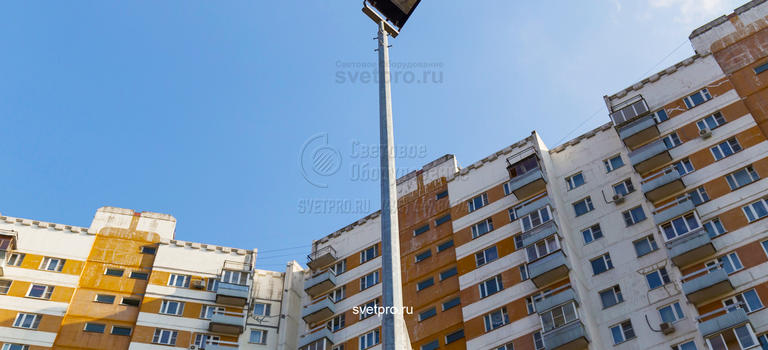

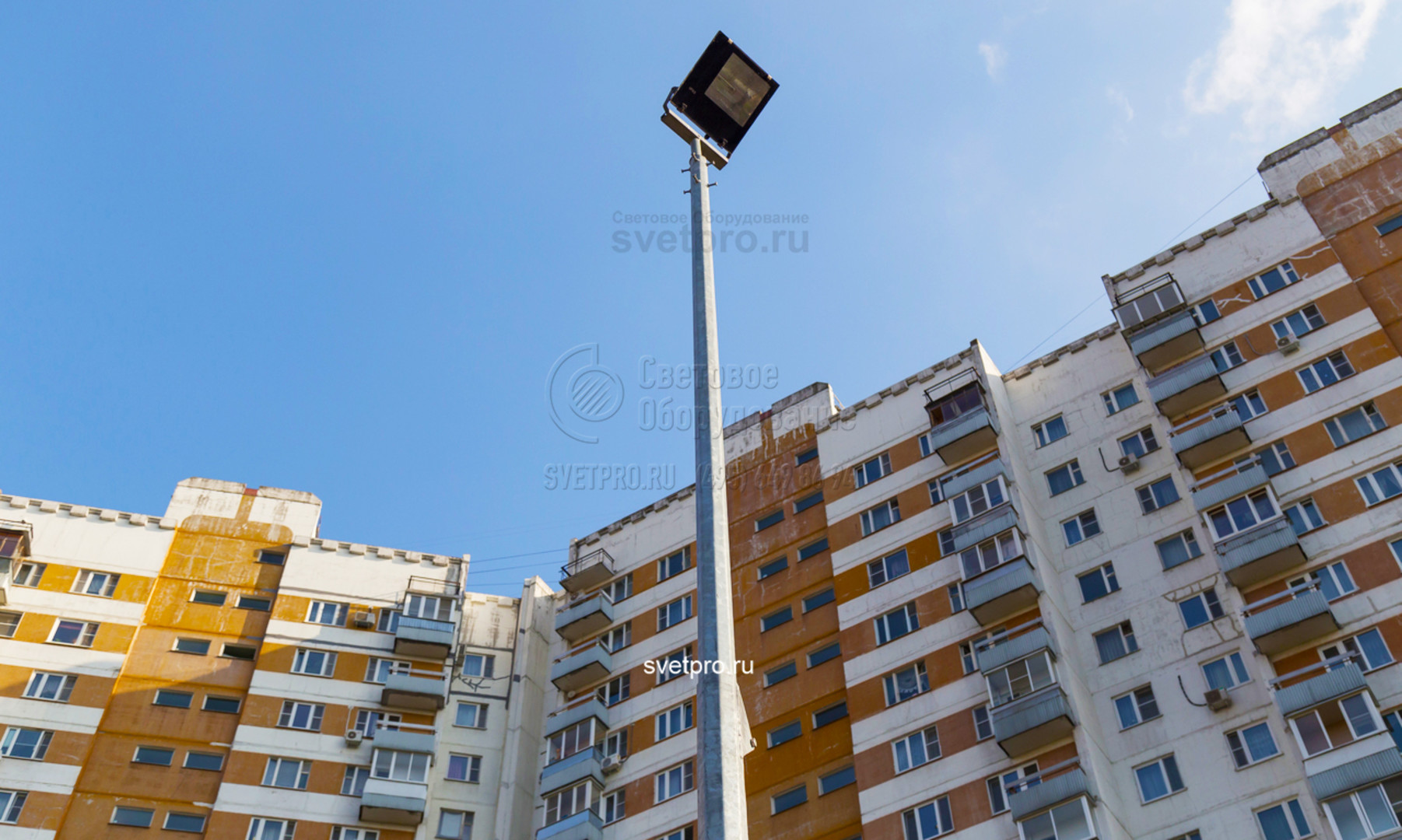

ОГКС Складные опоры освещения на объектах

Перейти в галерею

Оставьте заявку на опоры или мачты освещения и наши менеджеры перезвонят Вам, подобрав оптимальный вариант

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
шт
+Дополнительные характеристики (показать)
Подвод кабеля:
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

Складывающиеся мачты

Складывающиеся мачты – МС имеют аналогичную конструкцию, то есть состоят из подвижной и неподвижной части, изготовленной из листовой стали, но опускание верхней части производится с применением тележки с гидравлическим механизмом. Высота мачт может достигать 50 метров, в связи с чем опускающаяся часть состоит из отдельных секций длиной 10 метров. Устойчивость сгибаемой части обеспечивается запорным механизмом. Изготавливаемые модификации мачт способны выдерживать нагрузку от 250 до 1000 кг. Выносные блоки пускорегулирующей аппаратуры устанавливаются во встроенном отсеке.

Количество осветительных приборов, устанавливаемых на складывающихся опорах и мачтах, зависит от величины расчетной нагрузки. Защита от коррозии выполнена методом горячего цинкования, обеспечивающим сохранность до 30 лет. Питающий кабель к осветительным приборам подводится внутренним способом через ревизионное окно, расположенное в нижней части мачт и опор, и полый ствол.

Установка складывающихся опор и мачт на фундаментное основание обеспечивает надежную фиксацию, которая особо необходима при выполнении манипуляций по опусканию (подъему) верхней части.

Складывающиеся опоры и мачты имеют ряд преимуществ:

  • простота транспортировки и сборки;
  • удобство для обслуживания осветительных приборов, производимое минимальным количеством персонала;
  • эстетичный вид (не содержит лестниц и площадок);
  • длительный срок службы;
  • безопасность эксплуатации;
  • возможность применения в зонах с сильными ветрами и ураганами (опускается при объявлении штормовой угрозы);
  • обеспечивают сохранность специального или дорогостоящего покрытия (площадки для гольфа или теннисного корта);
  • имеют широкий выбор параметров.
Надежность складывающихся опор и мачт в рабочем состоянии гарантирована тщательно выверенными расчетами и применяемыми конструктивными элементами. Удобство обслуживания свидетельствует о внимании к нуждам потребителей и заботе об электротехническом персонале.
