ОГК-3 Опоры граненые конические высота 3 метра
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГК-3 |
| Количество световых приборов: | 1-8, в зависимости от кронштейна |
| Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 250 мм |
| Нижний диаметр: | 132-142 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 26-36 кг |
| Высота: | 3 м |
Цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|
| ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
| ОГК-3 | 28 | 3 | 60 | 142 | 250 | 160 |
| ОГК-3 | 36 | 3 | 60 | 142 | 250 | 160 |
| ОГК-3 | 26 | 3 | 60 | 132 | 250 | 160 |
ОПИСАНИЕ
Опора ОГК используется для строительства систем уличного освещения. На их верхушки устанавливается кронштейн выбранной модели, после чего на него крепятся световые приборы. Можно использовать светильники заливающего света или прожекторы с направленным световым потоком.
Одной из особенностей опоры является специфическая форму корпуса конструкции. Диаметр ствола в верхней части меньше, чем в нижней. Благодаря этой разнице вес верхней и нижней части также отличаются. Центр тяжести опускается ближе к земле. Происходит смещение относительно геометрического центра, в результате чего опора приобретает большую стабильность.
Конструкции этой разновидности могут использоваться в местности, где корпус испытывает большую ветровую нагрузку. Он не ломается даже в том случае, если на верхушке установлены мощные светильники. Производитель может адаптировать ОГК под конкретные климатические условия эксплуатации, в том числе для районов с сильными ветрами.
Крепление опор этой разновидности на месте производится с помощью квадратной опорной площадки, приваренной к нижнему срезу корпуса. По углам квадрата просверлены отверстия, диаметр которых подобран под крепежные болты и отверстия на фланцевом закладном элементе.
Приобрести осветительные опоры этой модели в типовом или индивидуальном исполнении можно в нашей компании. Для оформления заказа обратитесь к менеджерам отдела продаж.
Фотогалерея
-

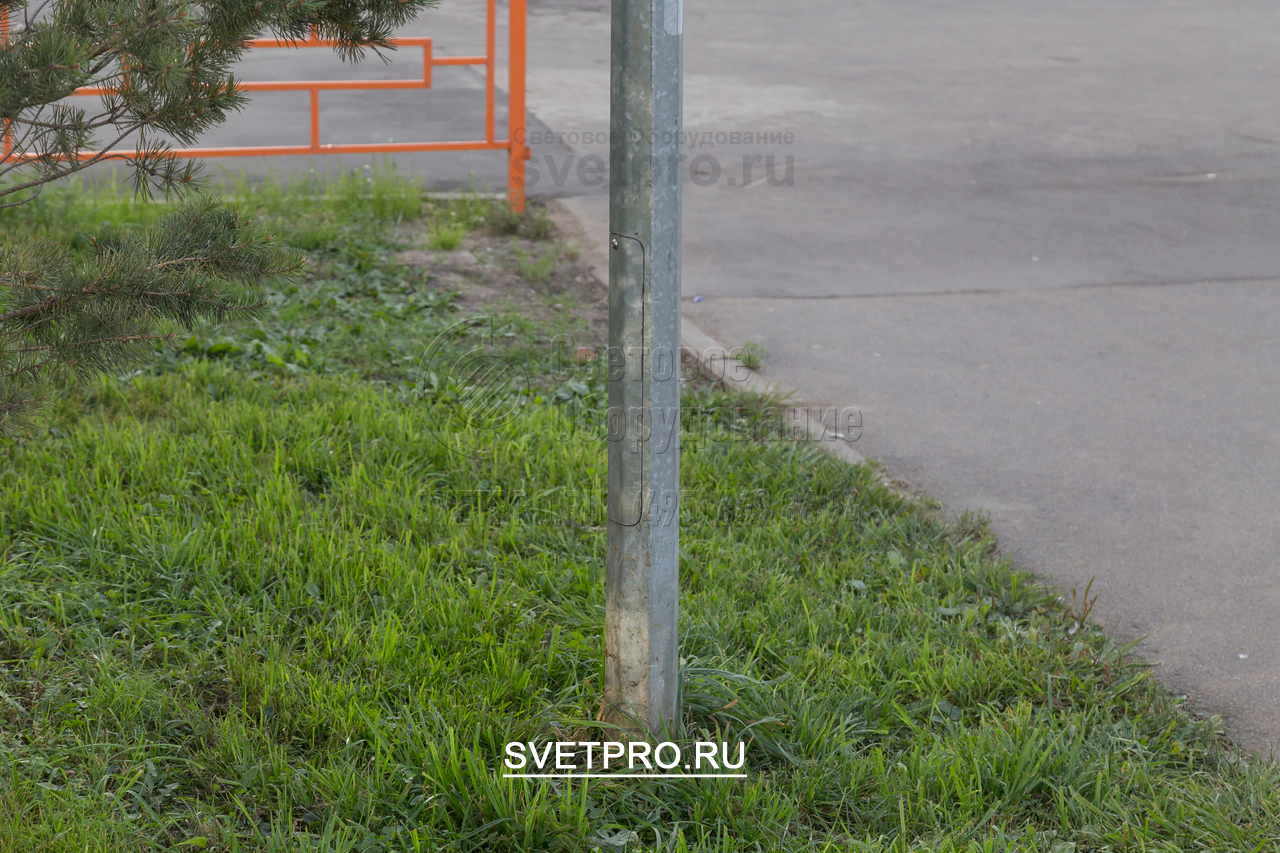

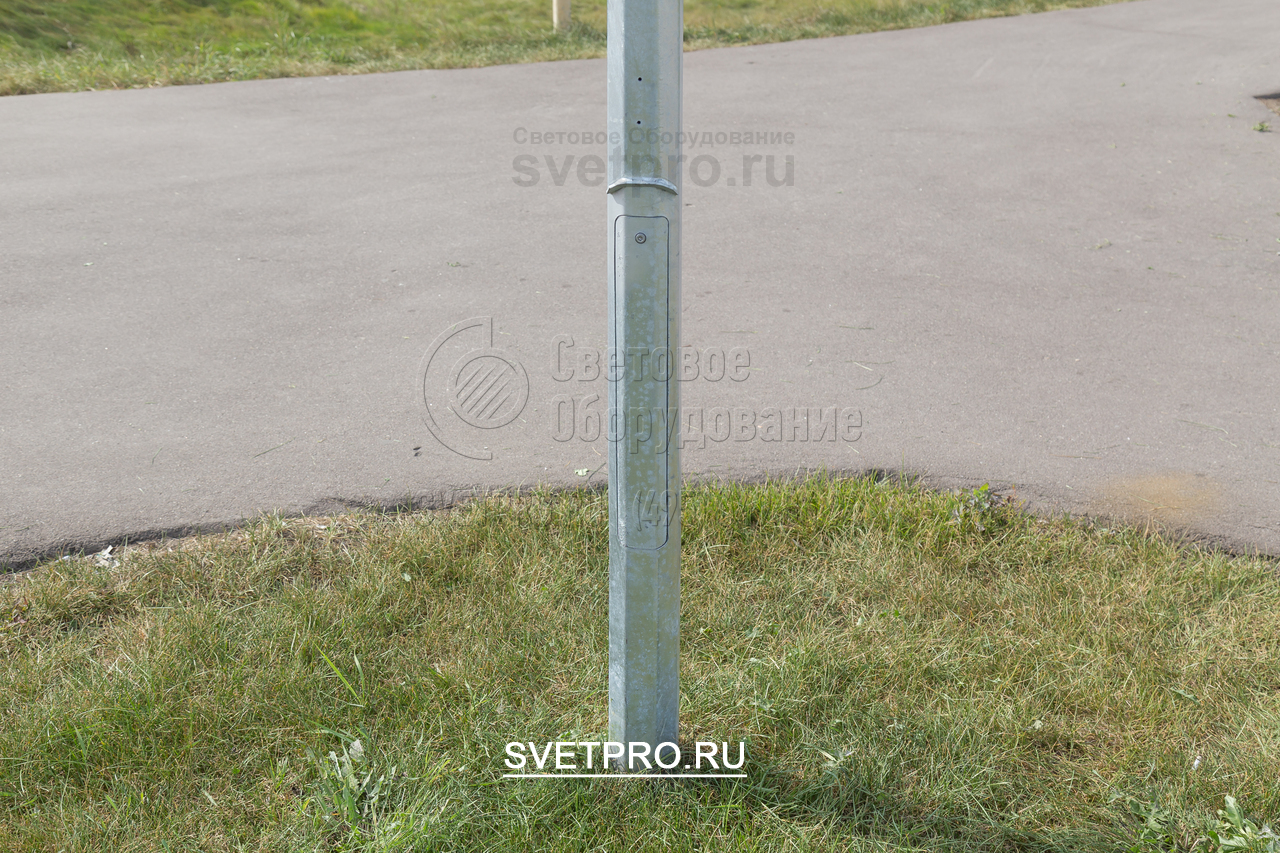

1. Опоры ОГК имеют ревизионный лючок для расключения питающего кабеля со световым прибором. -

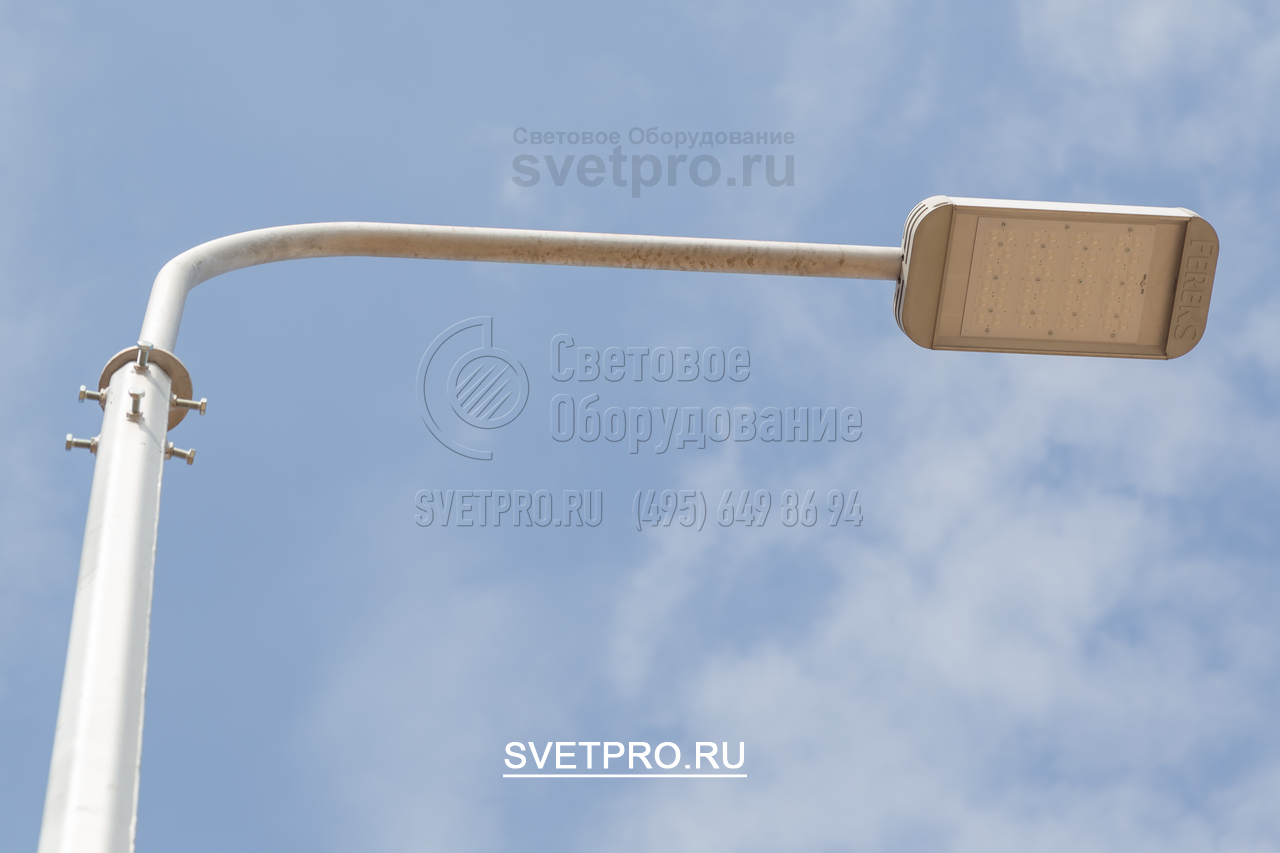

2. Для крепления кронштейна на опорах ОГК предусмотрено болтовое крепление -
3. На порах ОГК не допускается применять линии с воздушным подводом кабеля СИП -

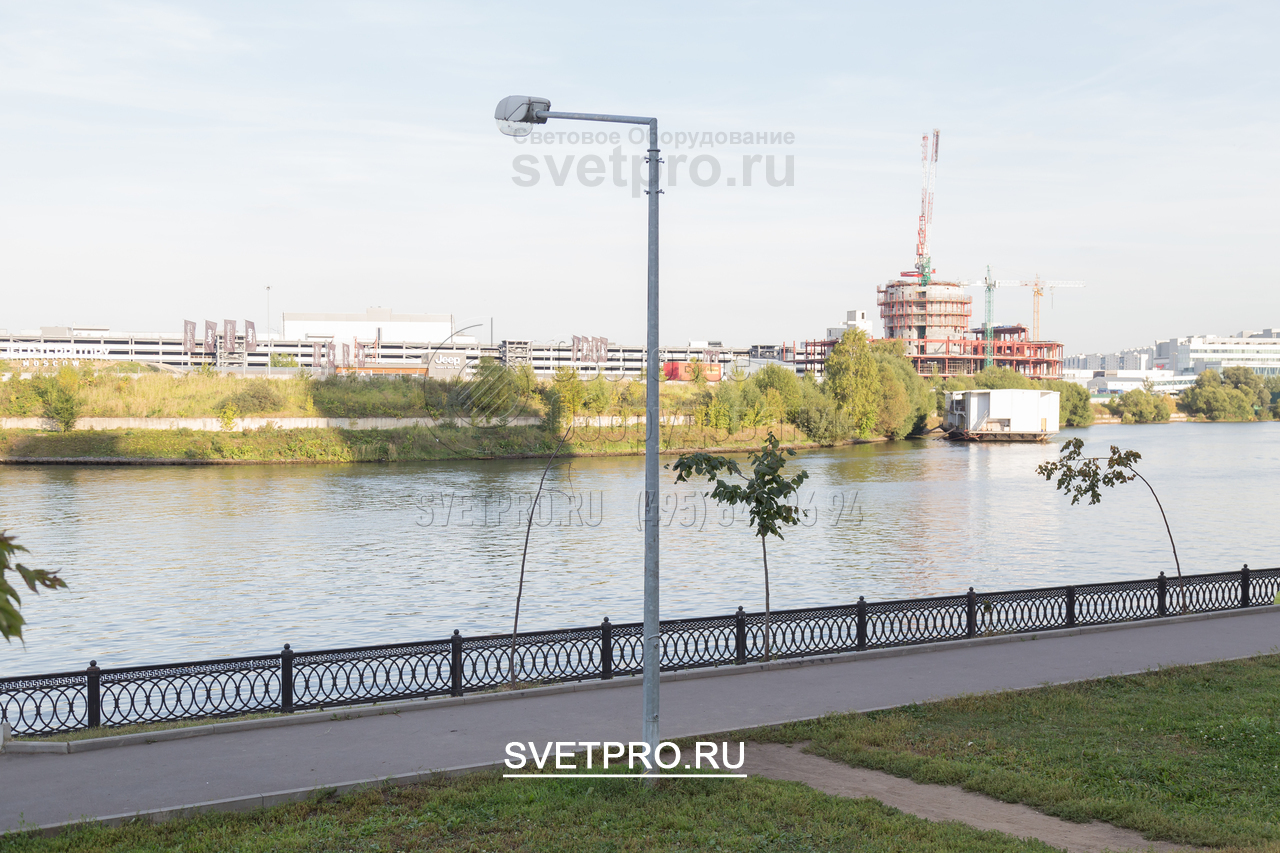

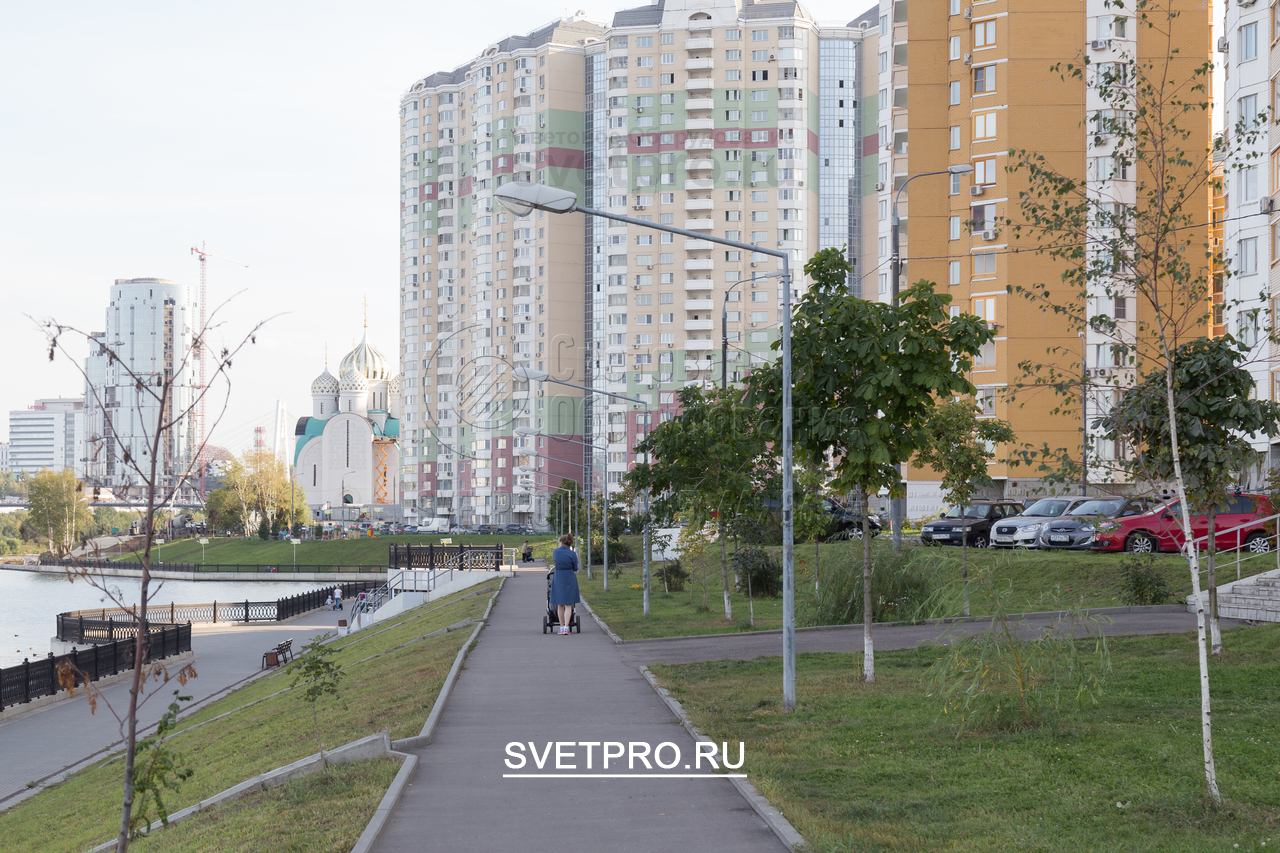

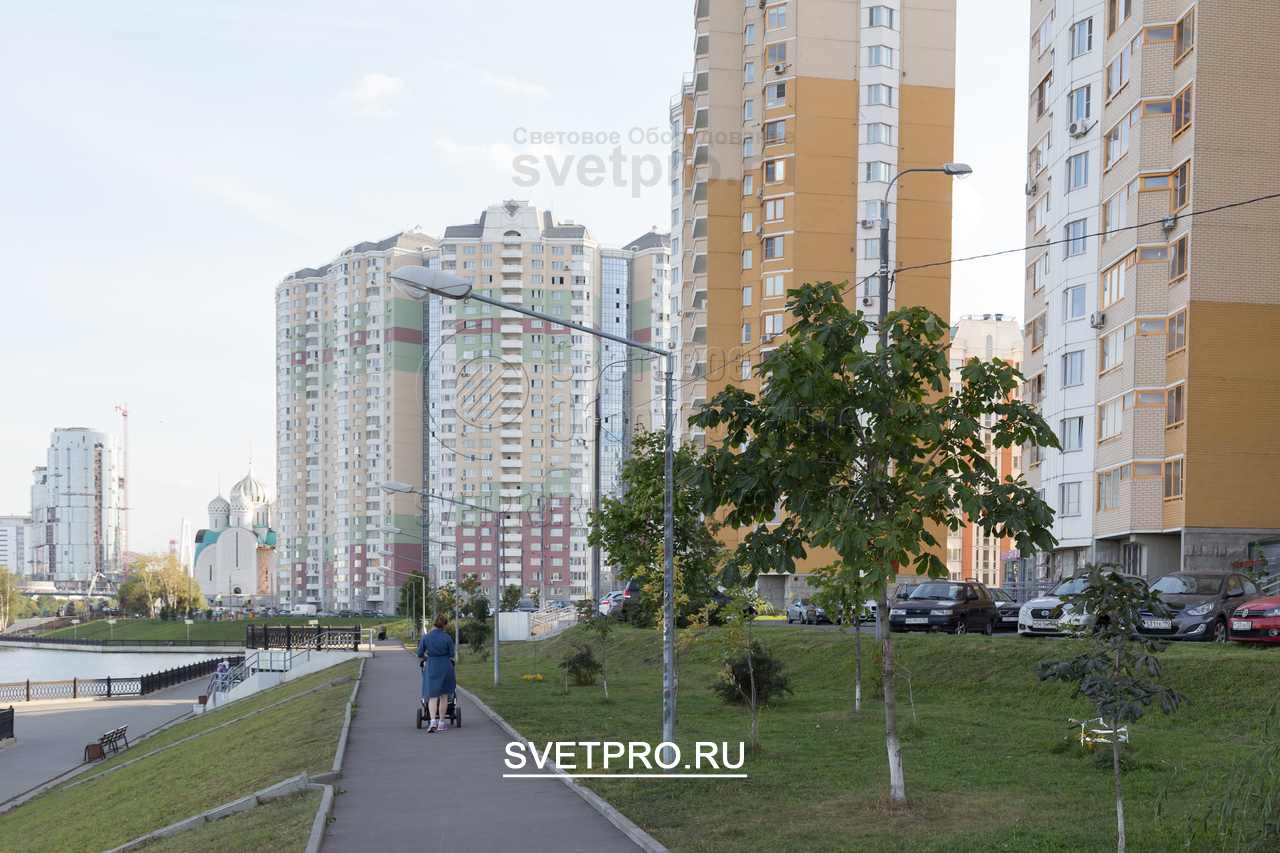

4. Опорами ОГК-3 можно делать освещение пешеходных дорожек и тротуаров -

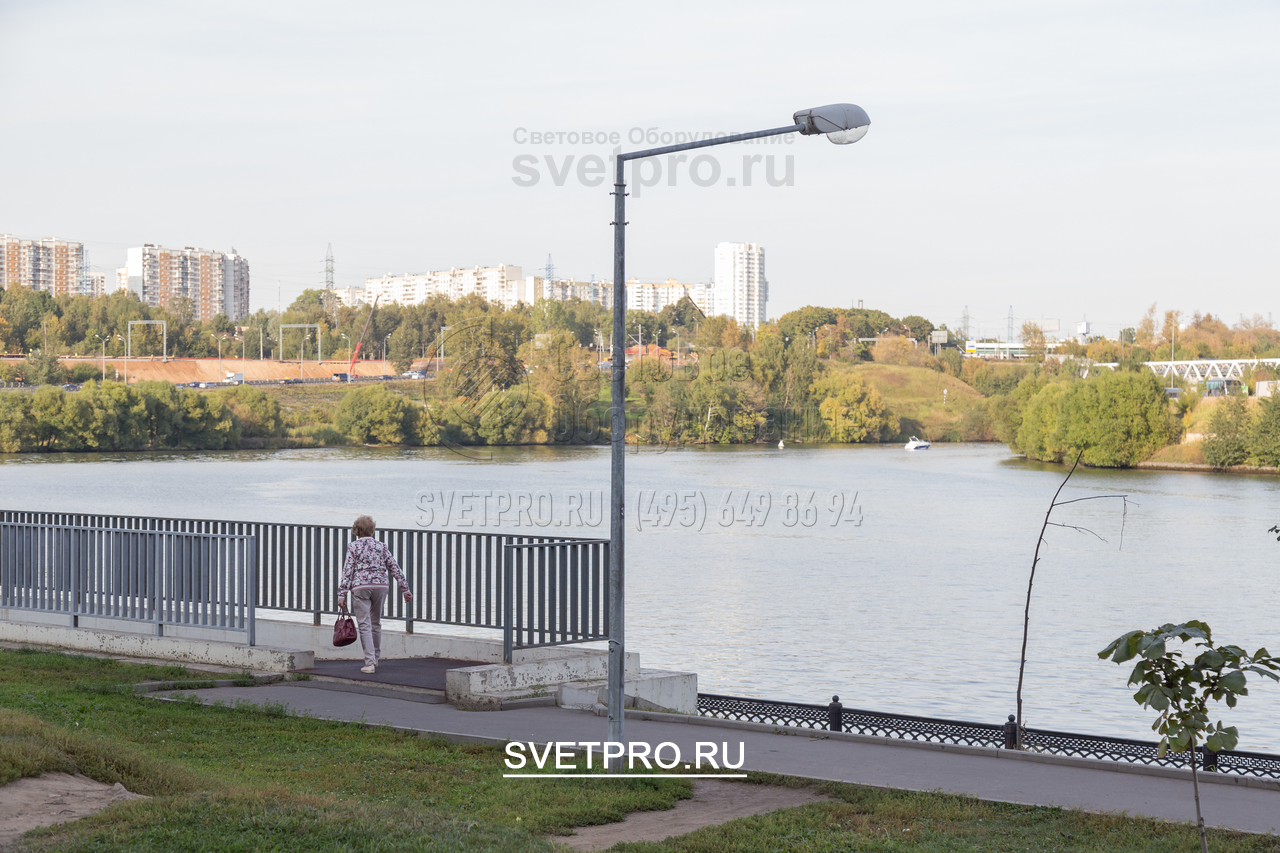

5. Опоры ОГК-3 из-за не большой высоты актуальны для установки в пешеходных и парковых зонах -
6. На опоры ОГК-3 допускается установка кронштейнов вылетом до 1,5м с одним светильником, в ветровых районах эксплуатации до IV-го включительно -
7. Ревизионный лючок у опор ОГК крепится болтом под шестигранник -

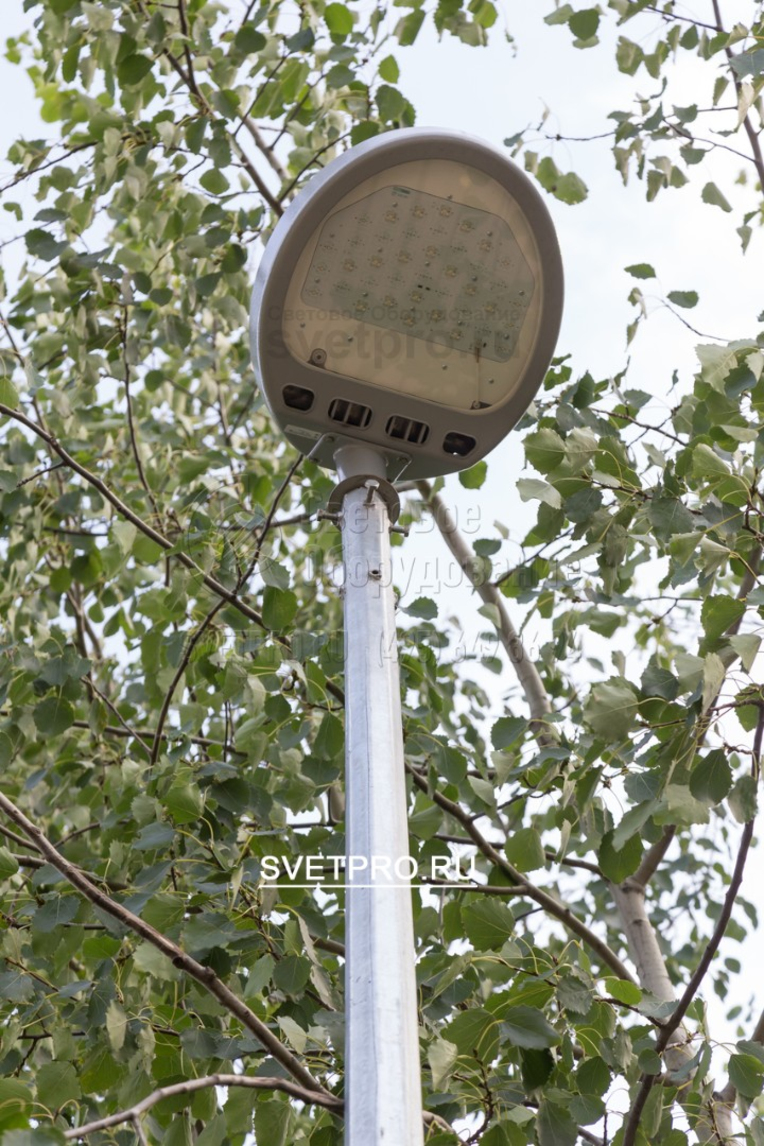

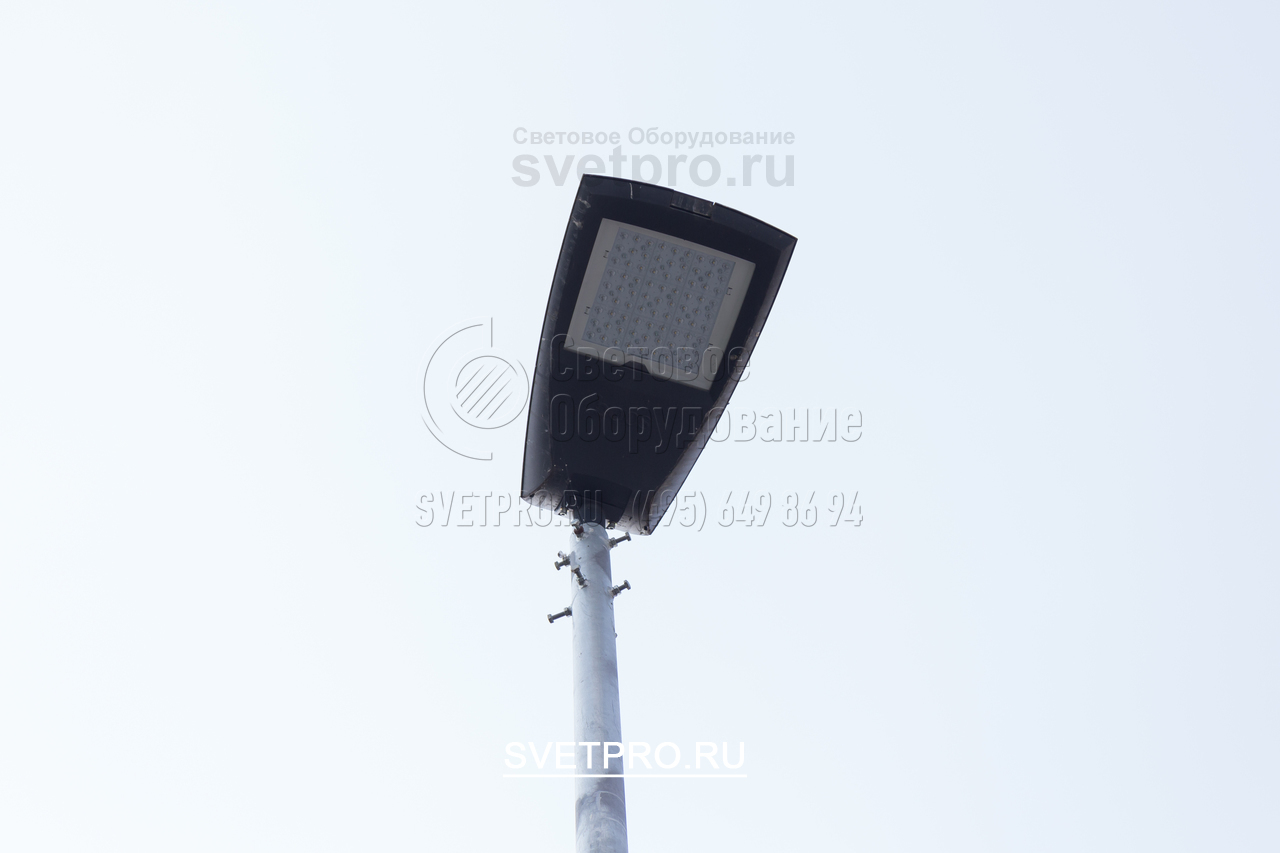

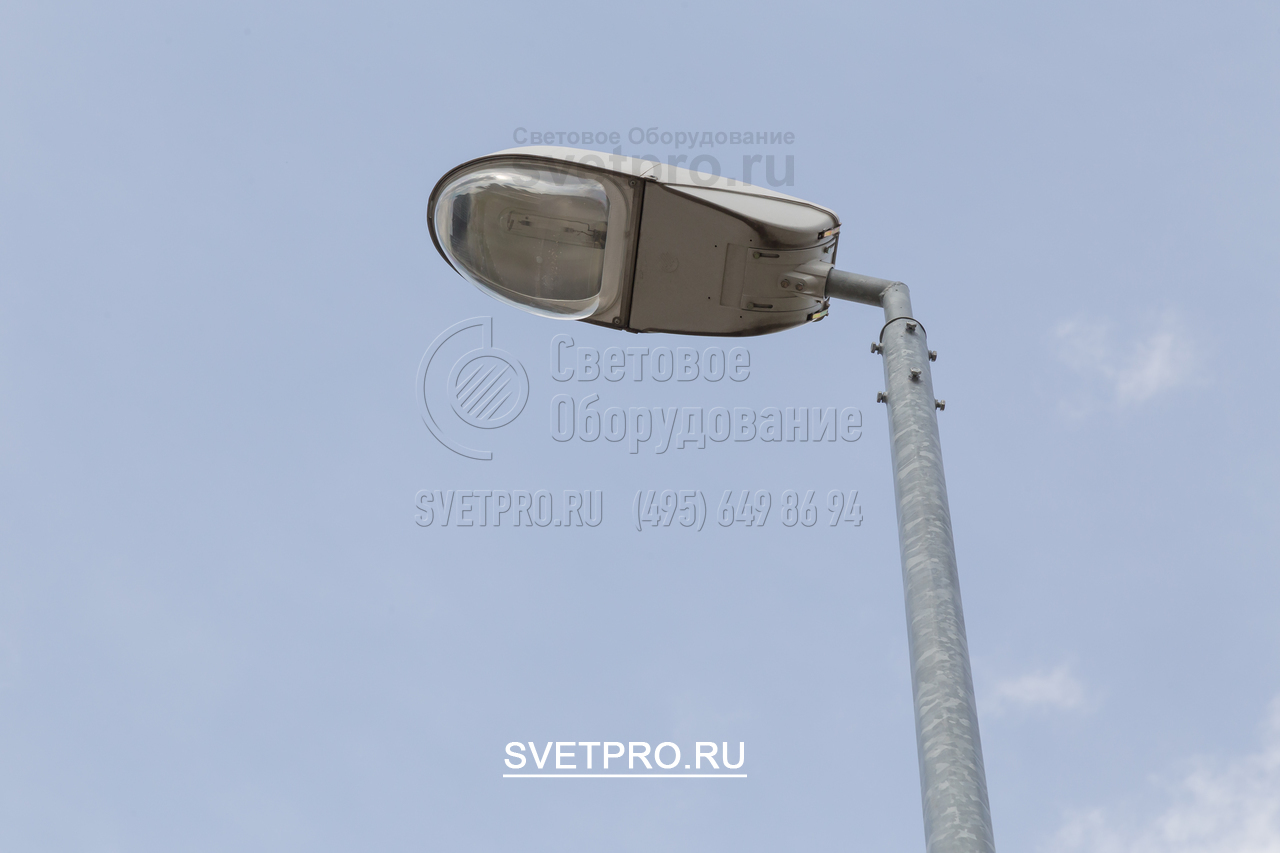

8. Из-за небольшой конусности вершины у опоры ОГК-3, возможна прямая установка светильников -

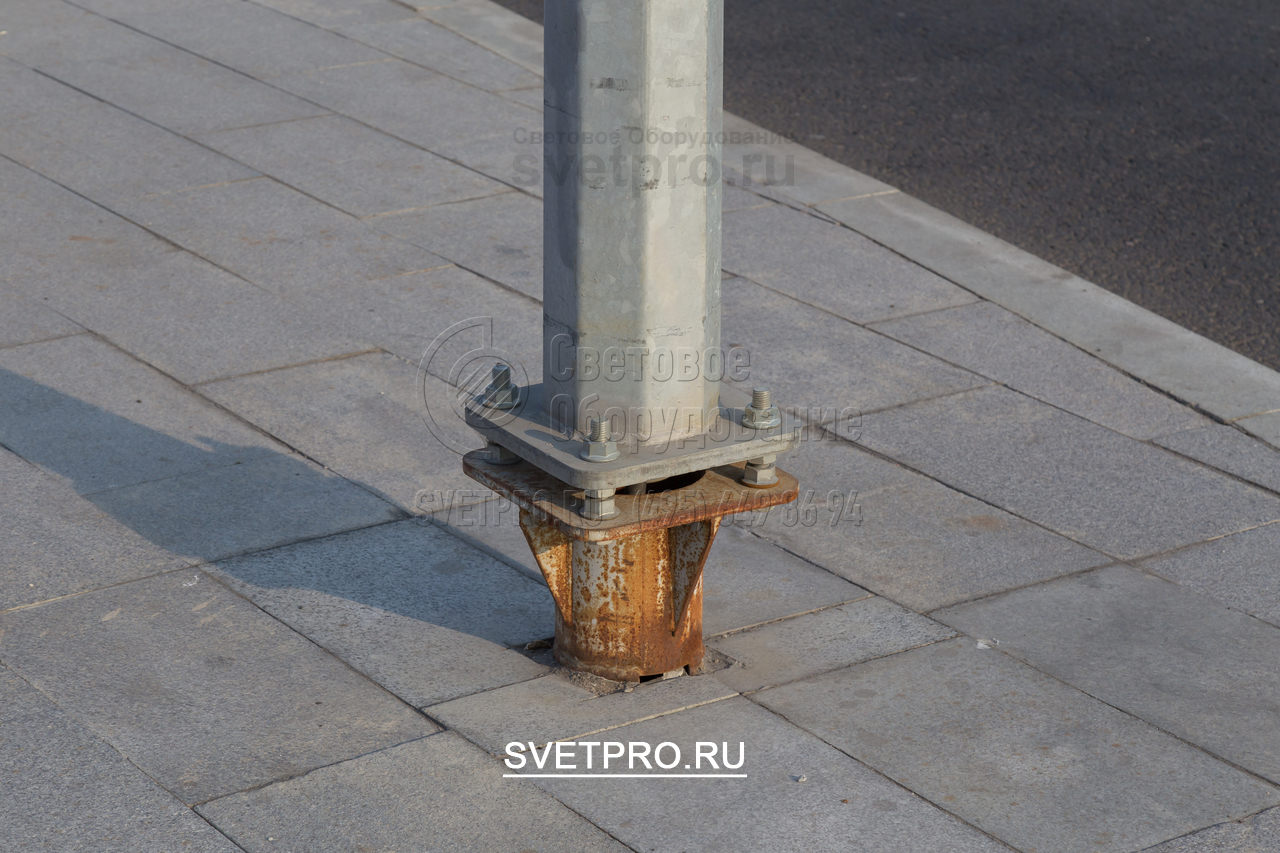

9. Опоры ОГК имеют фланцевое соединение -

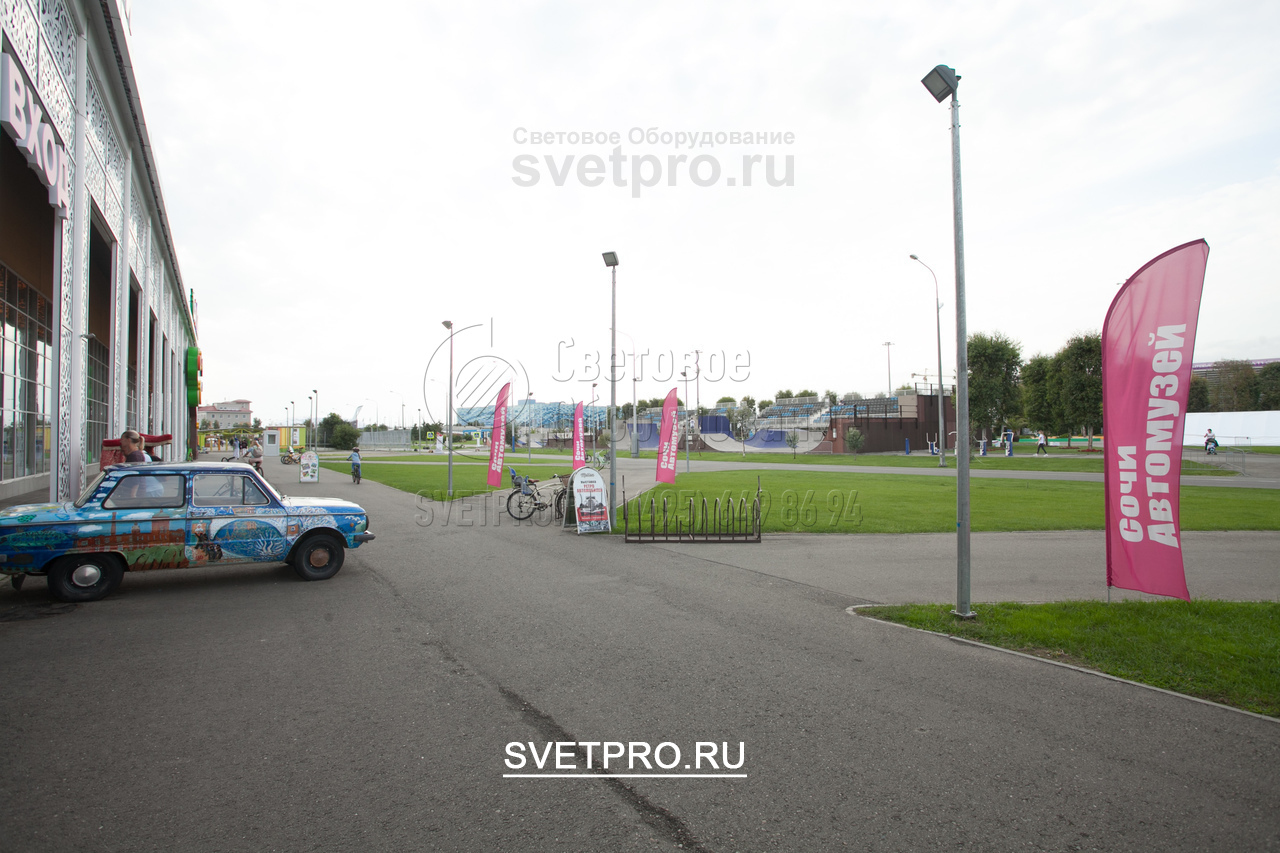

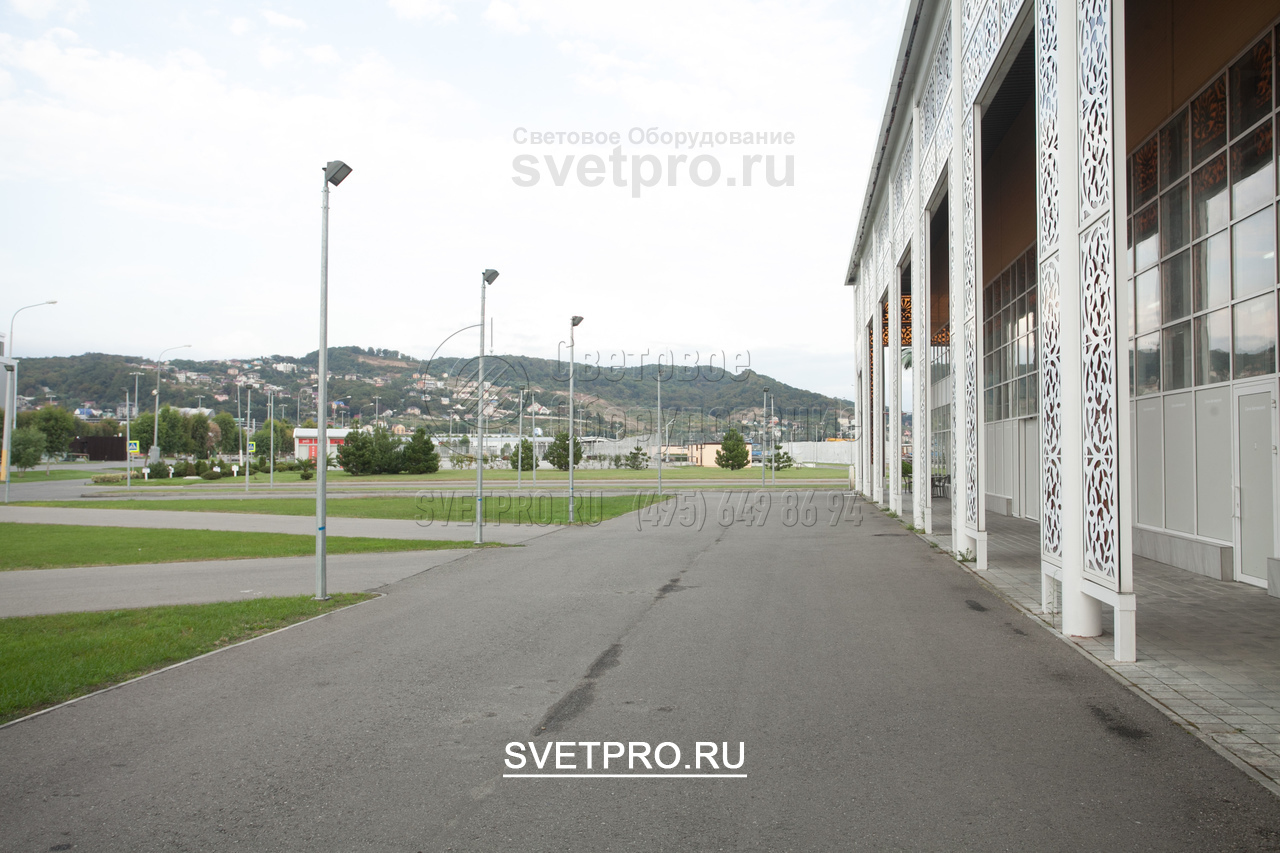

10. Установка опор ОГК-3 в г. Сочи под освещение автомузея -

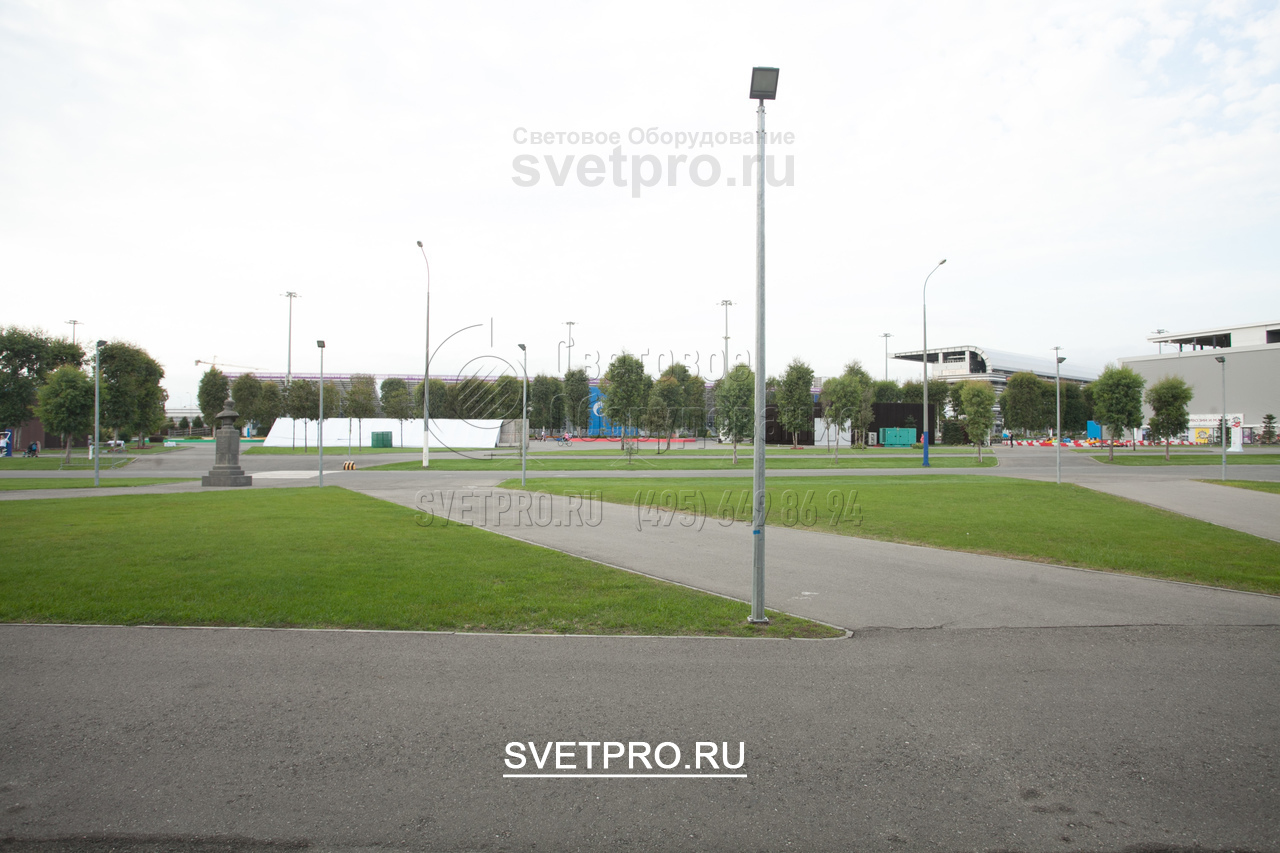

11. Освещение пешеходной зоны с помощью опор ОГК-3 в г. Сочи -

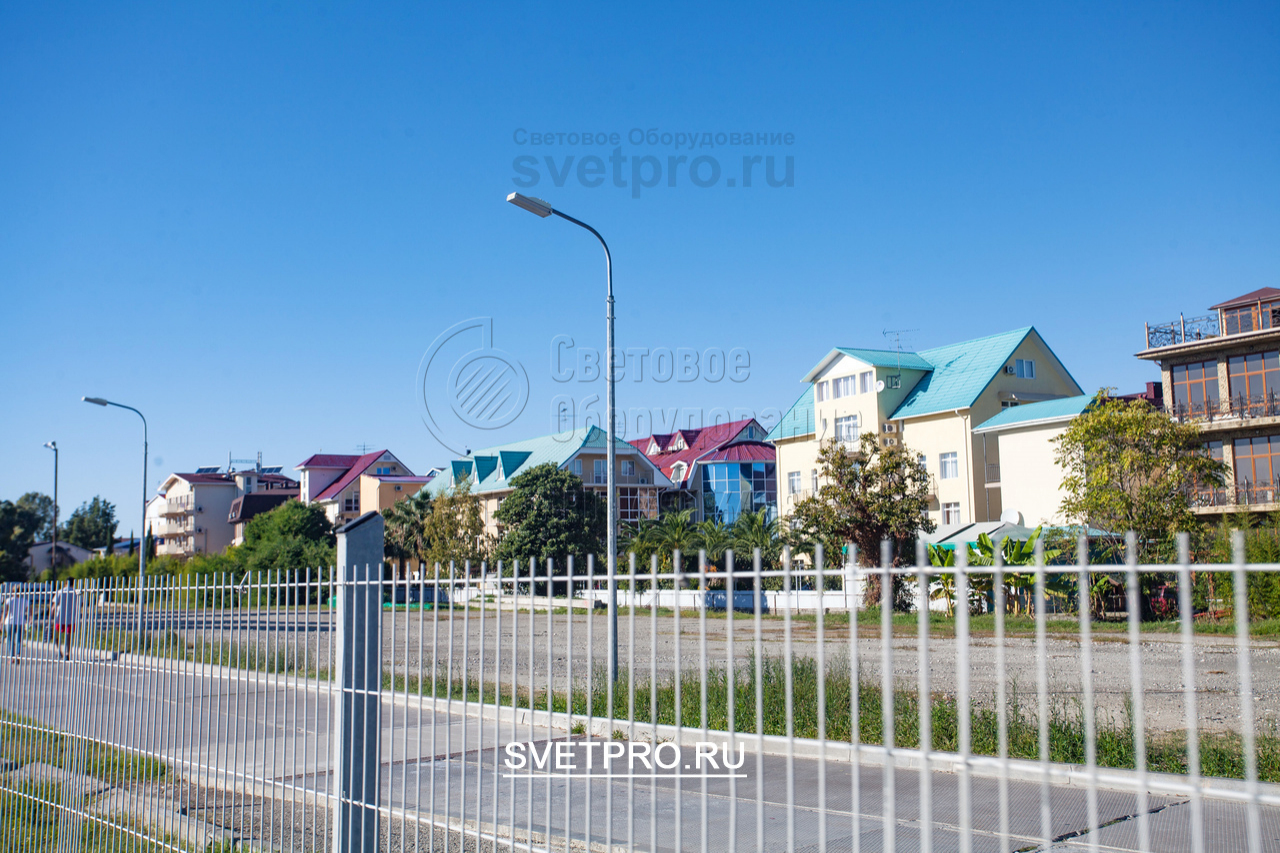

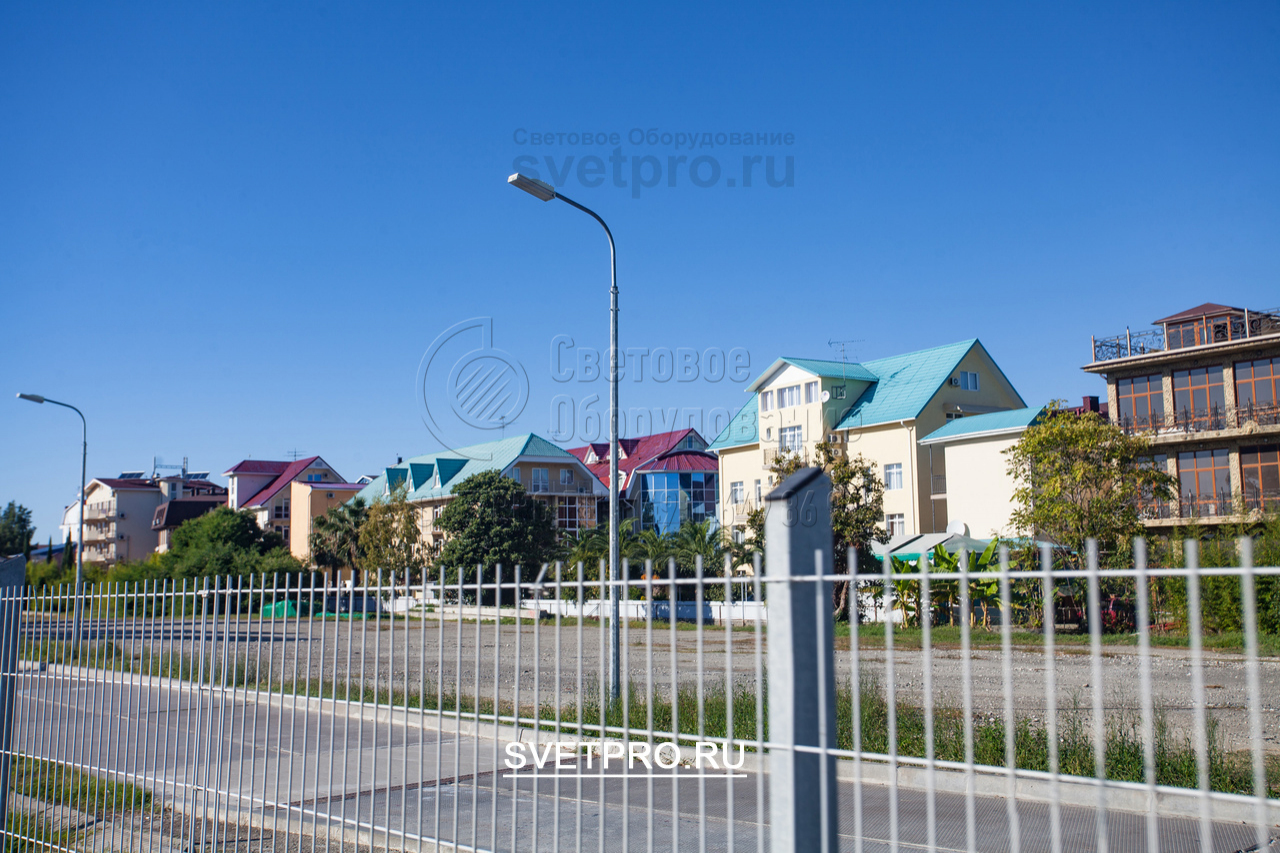

12. Для освещения дорог и тротуаров на базе опор ОГК, необходима установка консольных кронштейнов -

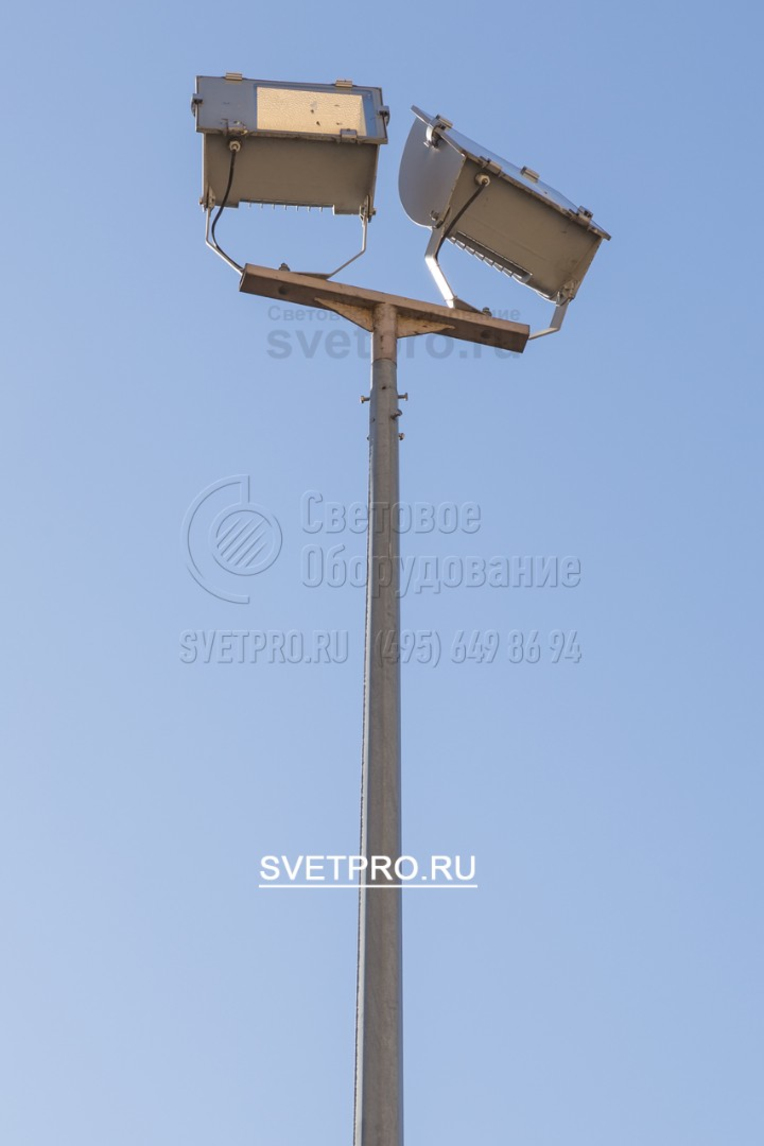

13. Опоры ОГК-3 так же применимы для архитектурной подсветки и подсветки памятников, с помощью т-обр. кронштейнов и прожекторов -
14. Опоры ОГК имеют покрытие горячий цинк ГОСТ 9.307-89, что придает изделию коррозионную стойкость от воздействия окружающей среды. -

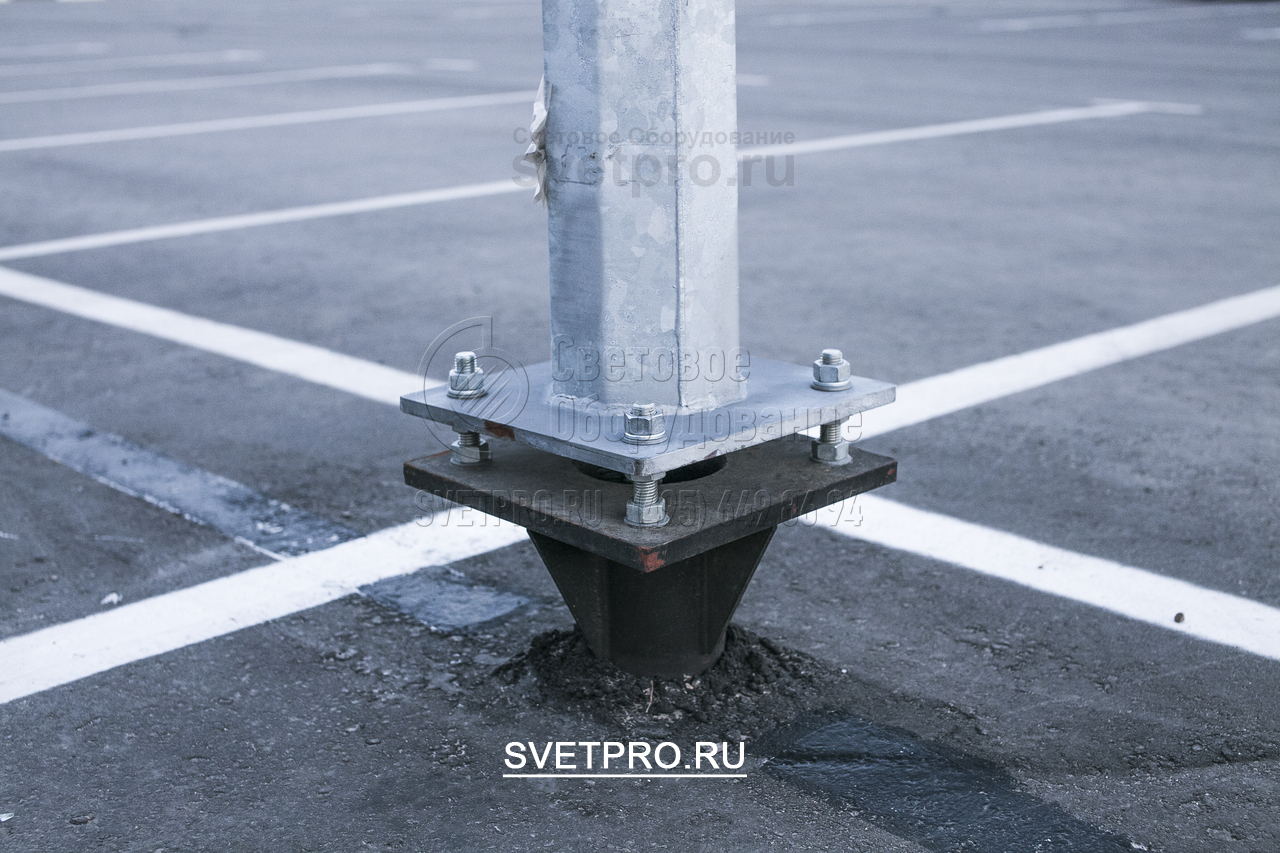

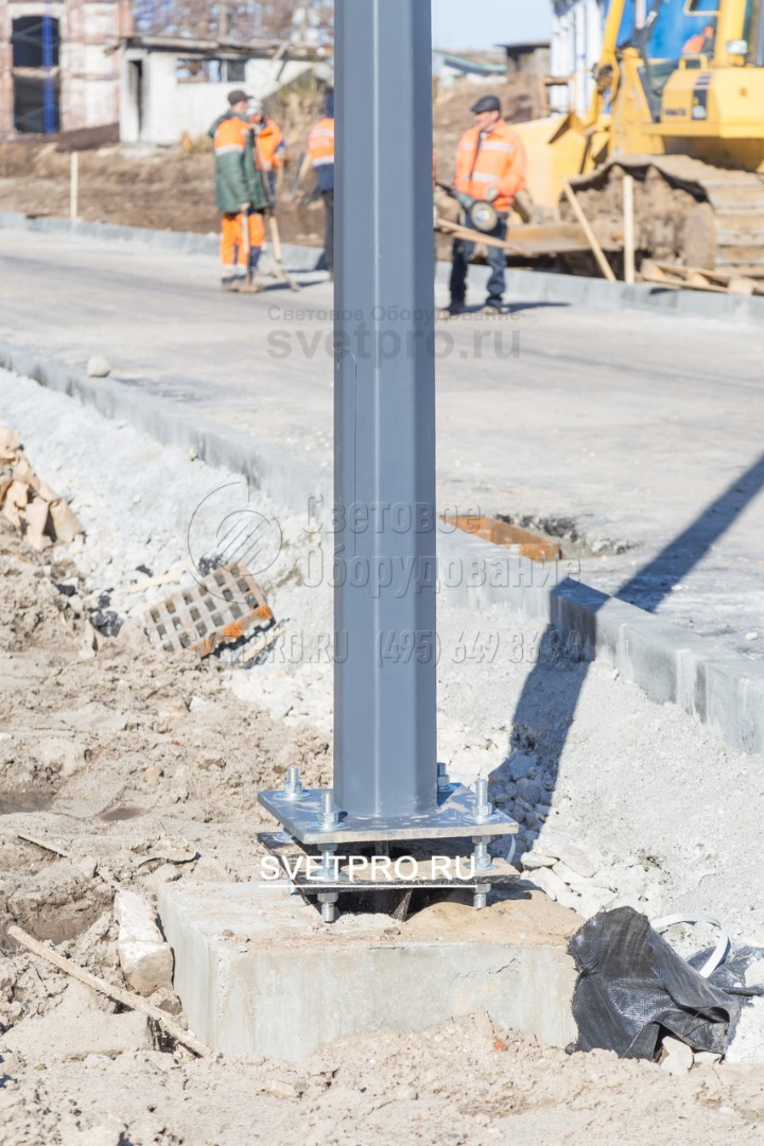

15. Для удобства монтажа опор предусмотрена закладная деталь фундамента с таким же ответным фланцем, как и у опоры. -

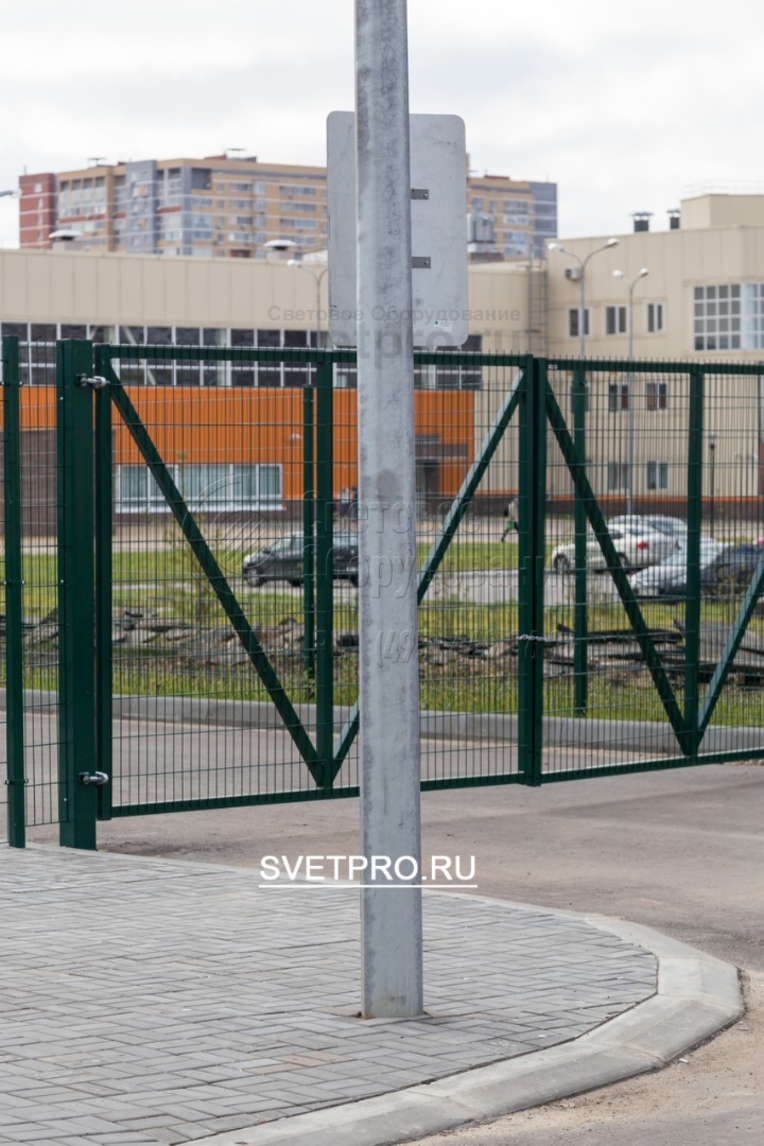

16. Опоры ОГК имеют граненый конический конструктив -
17. На данный тип опор ОГК-3 допускается установка: Кронштейнов с вылетом до 1,5м с двумя светильниками, в ветровых районах эксплуатации до II-го включительно -
18. Опоры ОГК-3 могут быть применимы для подсветки парков аллей и пешеходных дорожек -
19. Освещение выставки авто с помощью опор ОГК-3 в г. Сочи -
20. Изготовитель гарантирует нормальную работу опор ОГК при условии строгого соблюдения потребителем правил хранения, транспортирования, монтажа и эксплуатации
