ОГК-7 Опоры освещения – 258 штук в наличии
Цена*:
от
17 061
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГК-7 — универсальная осветительная опора, с помощью которой можно строить системы наружного освещения практически любого объекта. Чаще всего их применяют для освещения промышленных территорий, автомобильных дорог с различной интенсивностью движения.
Опора подходит в тех случаях, когда для инженеров на первый план выходит прочность конструкции в сочетании с легкостью. Несмотря на использование тонкой листовой стали ствол получается надежным и выдерживает большой вес благодаря ребрам жесткости. Их роль играют стороны и углы многоугольника.
Дополнительный плюс конструкции – простая установка. Для монтажа применяется площадка в нижней части. Она имеет квадратную форму и 4 отверстия по углам. Для установки наземной части корпуса конструкции нужно забетонировать в котловане закладной элемент, а после застывания бетона прикрутить к нему опорную площадку.
Такой способ установки упрощает монтаж 7-метровой конструкции. Нет необходимости выравнивать корпус при бетонировании. Нужное положение придается только закладному элементу. При затягивании болтов ствол сам занимает нужное положение. Минимальные отклонения от вертикальной оси можно нивелировать с помощью шайб и гаек.
Наша компания изготовит для вас опоры этого типа в течение 8 недель и менее в зависимости от загруженности производственной линии. Для оформления заказа обратитесь к менеджерам удобным для вас способом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГК-7 |
| Количество световых приборов: | 1-8, в зависимости от кронштейна |
| Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 250-300 мм |
| Нижний диаметр: | 135-150 мм |
| Верхний диаметр: | 58-75 мм |
| Вес: | 58-91 кг |
| Высота: | 7 м |
| Форма опоры: | Граненая |
| Тип короны: | Без короны |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГК-7 | 17 061 ₽ | 58 | 7 | 58 | 135 | 250 | 160 |
| ОГК-7 | 26 768 ₽ | 91 | 7 | 75 | 150 | 300 | 200 |
| ОГК-7 | 18 237 ₽ | 62 | 7 | 58 | 135 | 300 | 200 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

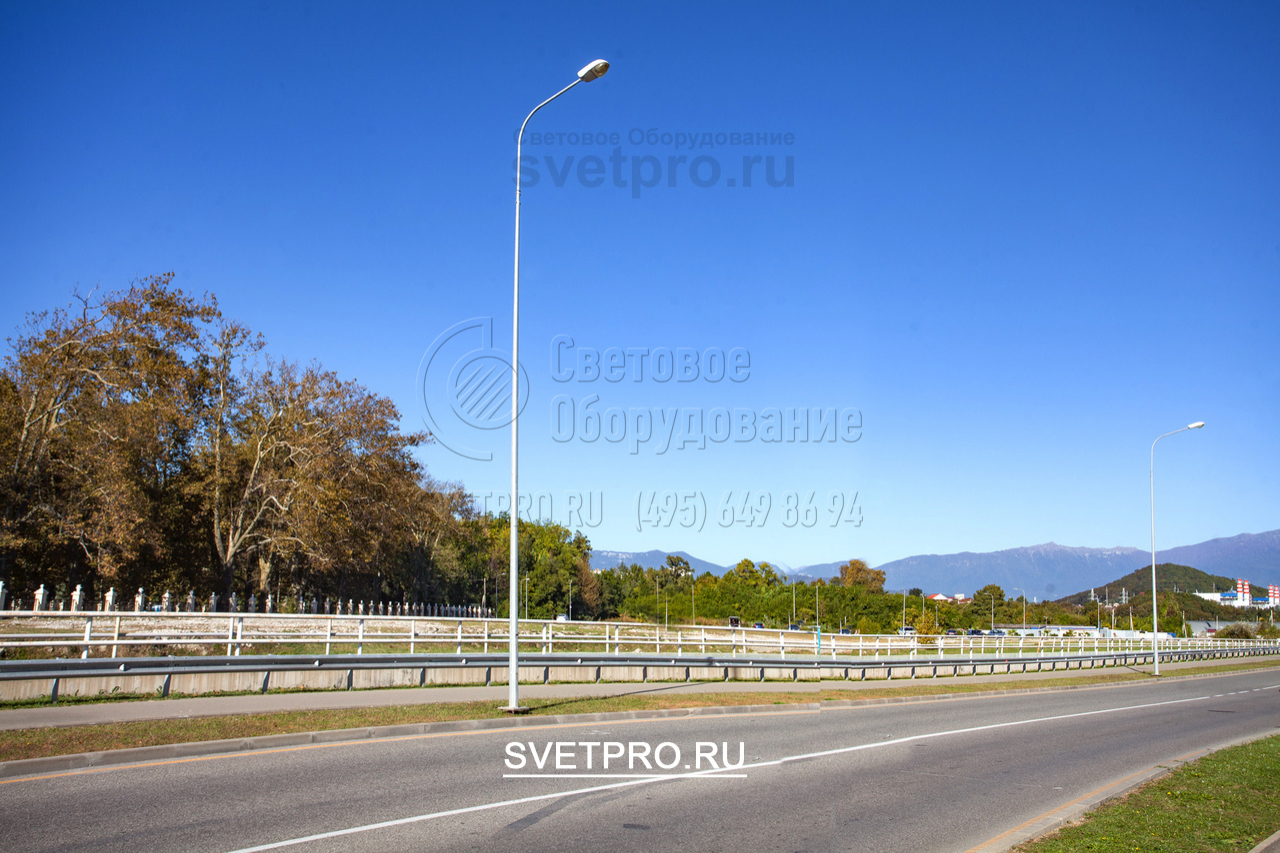

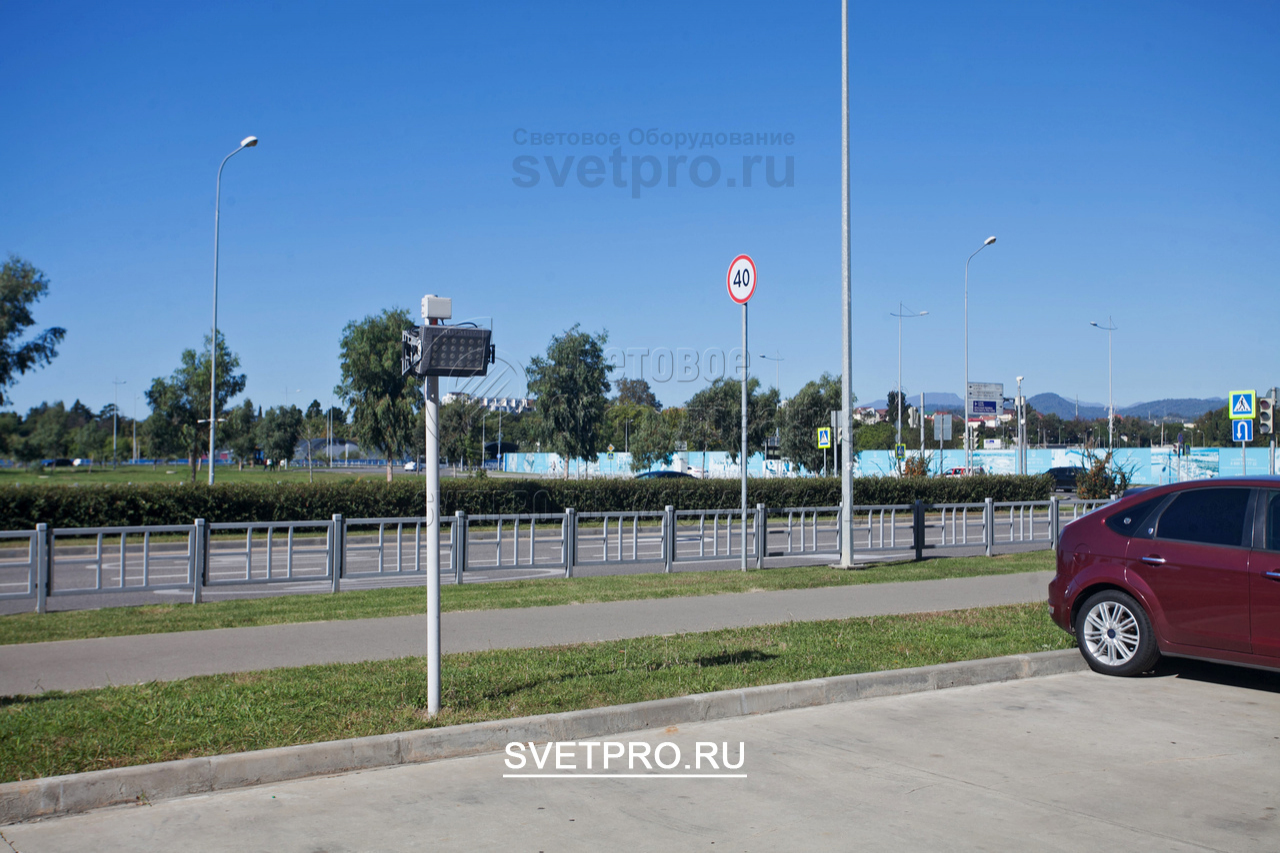

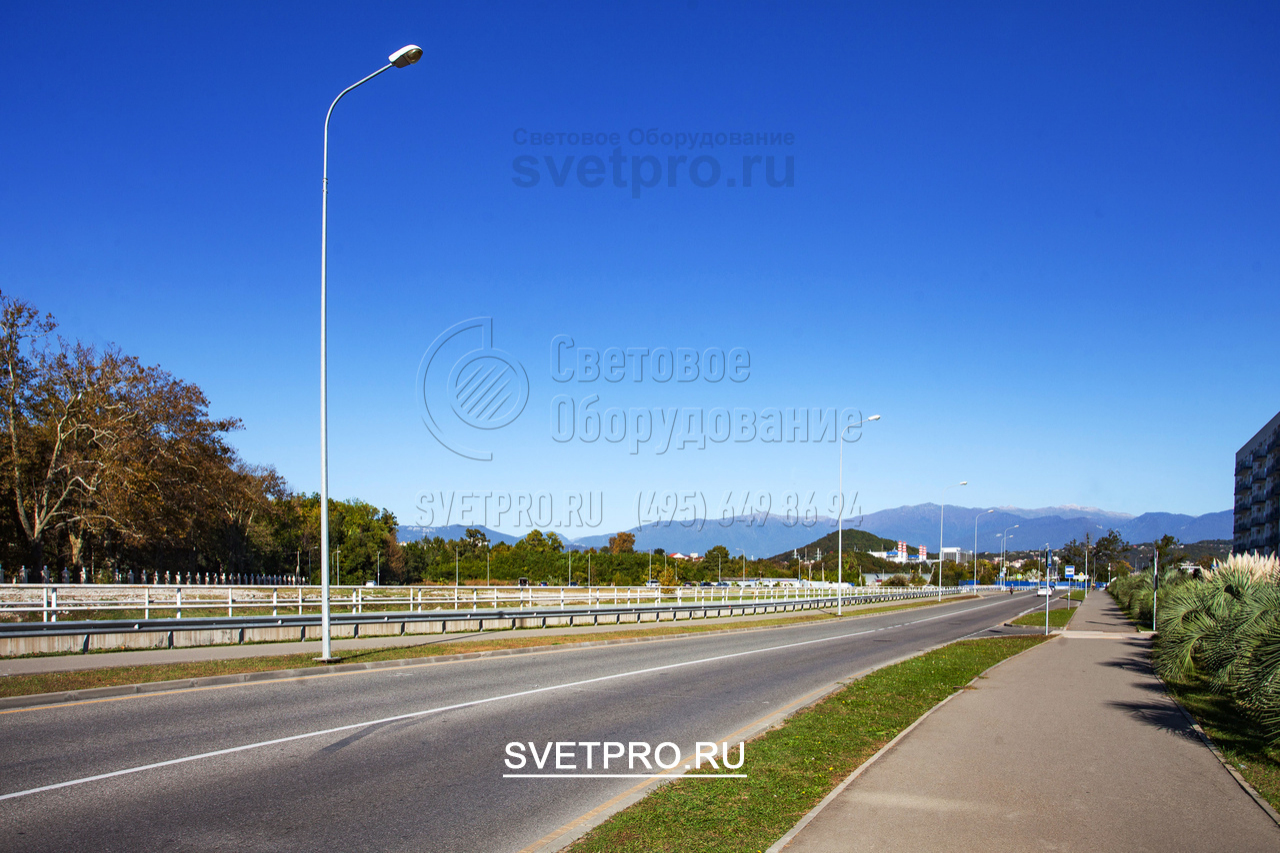

1. ОГК имеют доступную стоимость и высокую прочность. Поэтому их часто применяют для освещения автомобильных дорог. Прокладка электрического кабеля производится под землей, поэтому надежность функционирования осветительной инфраструктуры существенно увеличивается. -

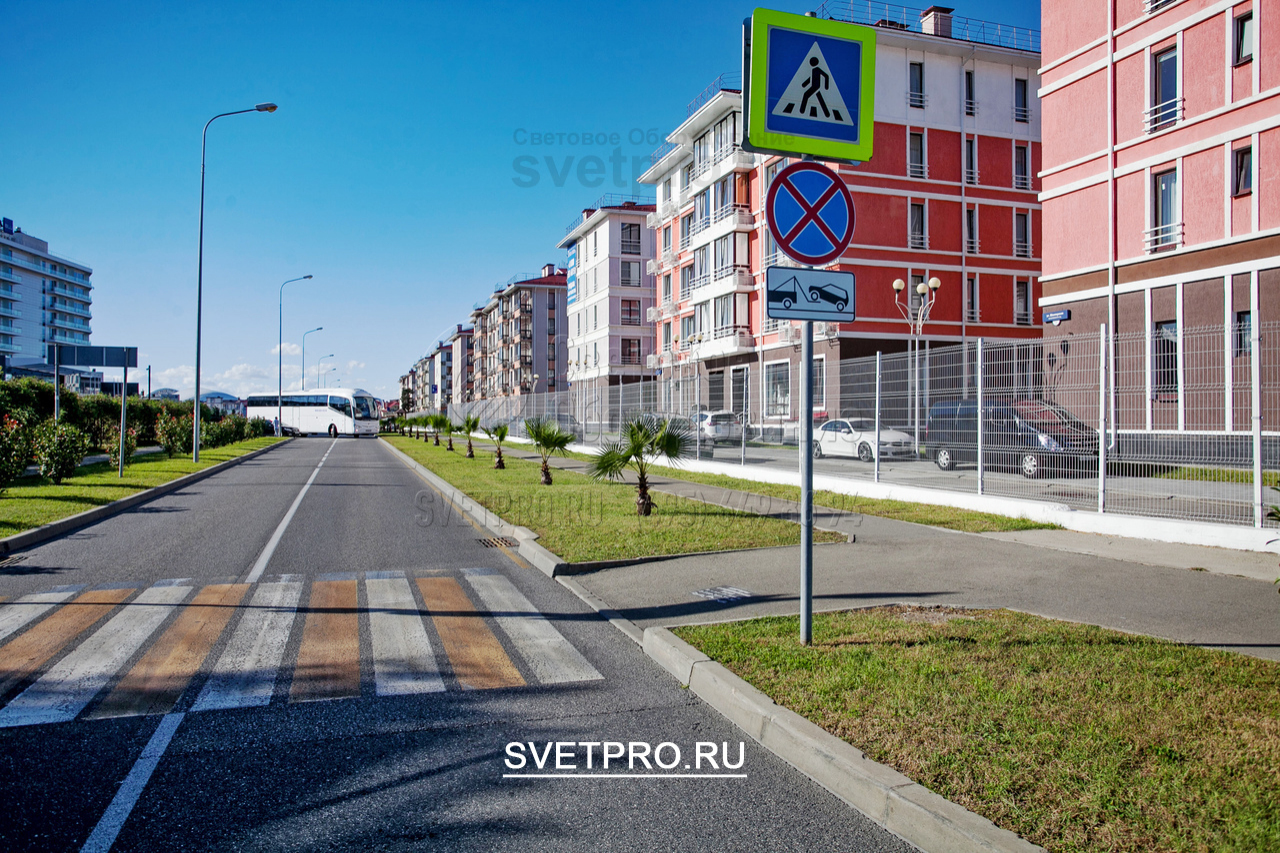

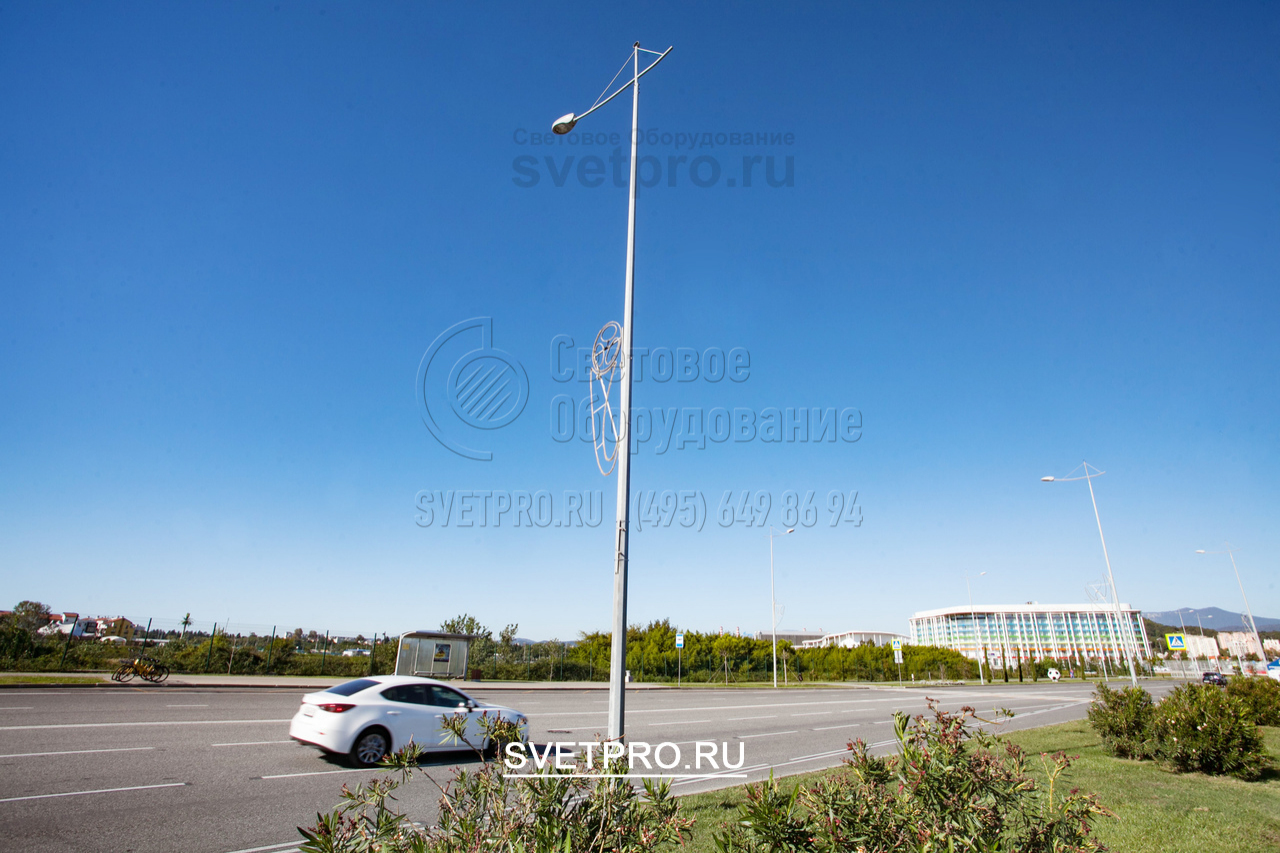

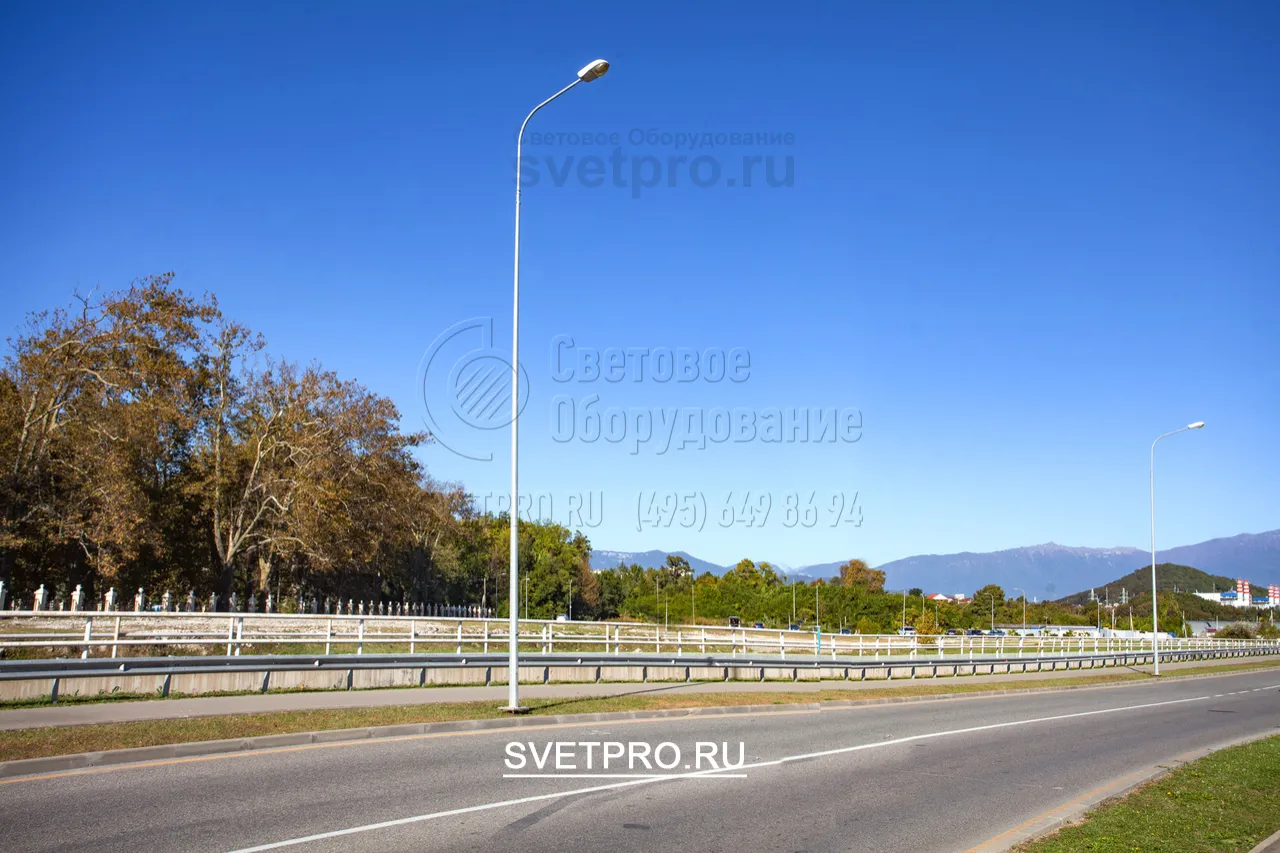

2. При прокладке сетей освещения вдоль автомобильных дорог существует опасность повреждения опор из-за аварий. Поэтому чаще всего используются фланцевые модели. Благодаря болтовому креплению наземную часть корпуса можно менять без замены фундамента. -

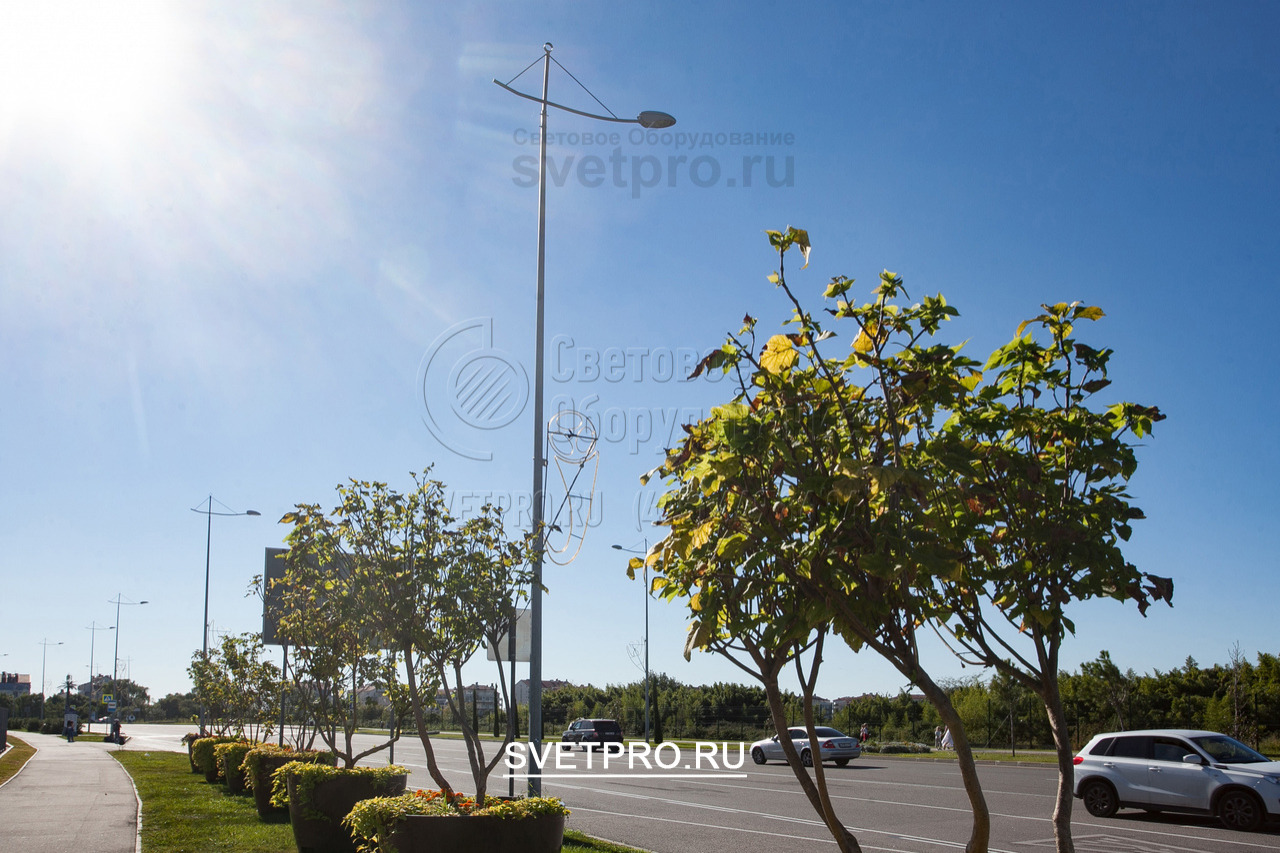

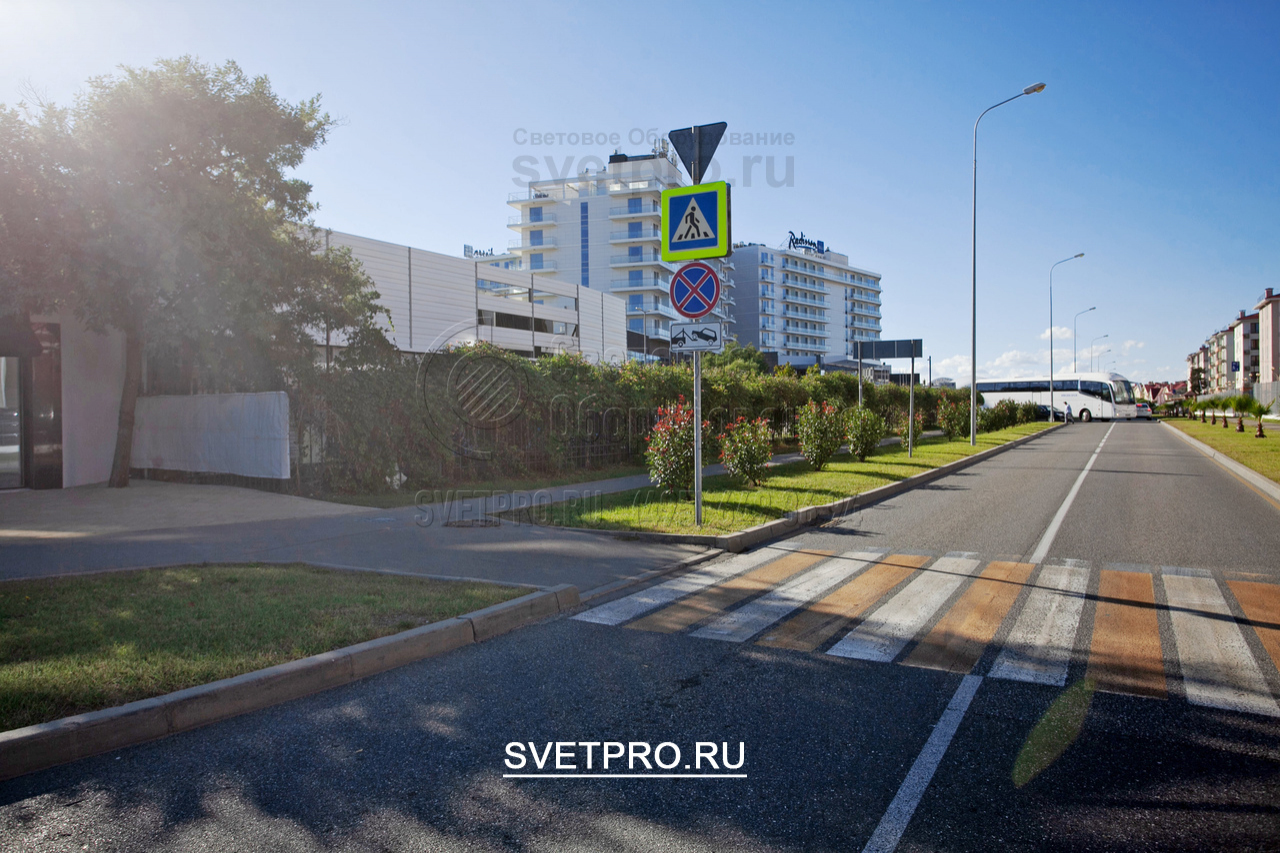

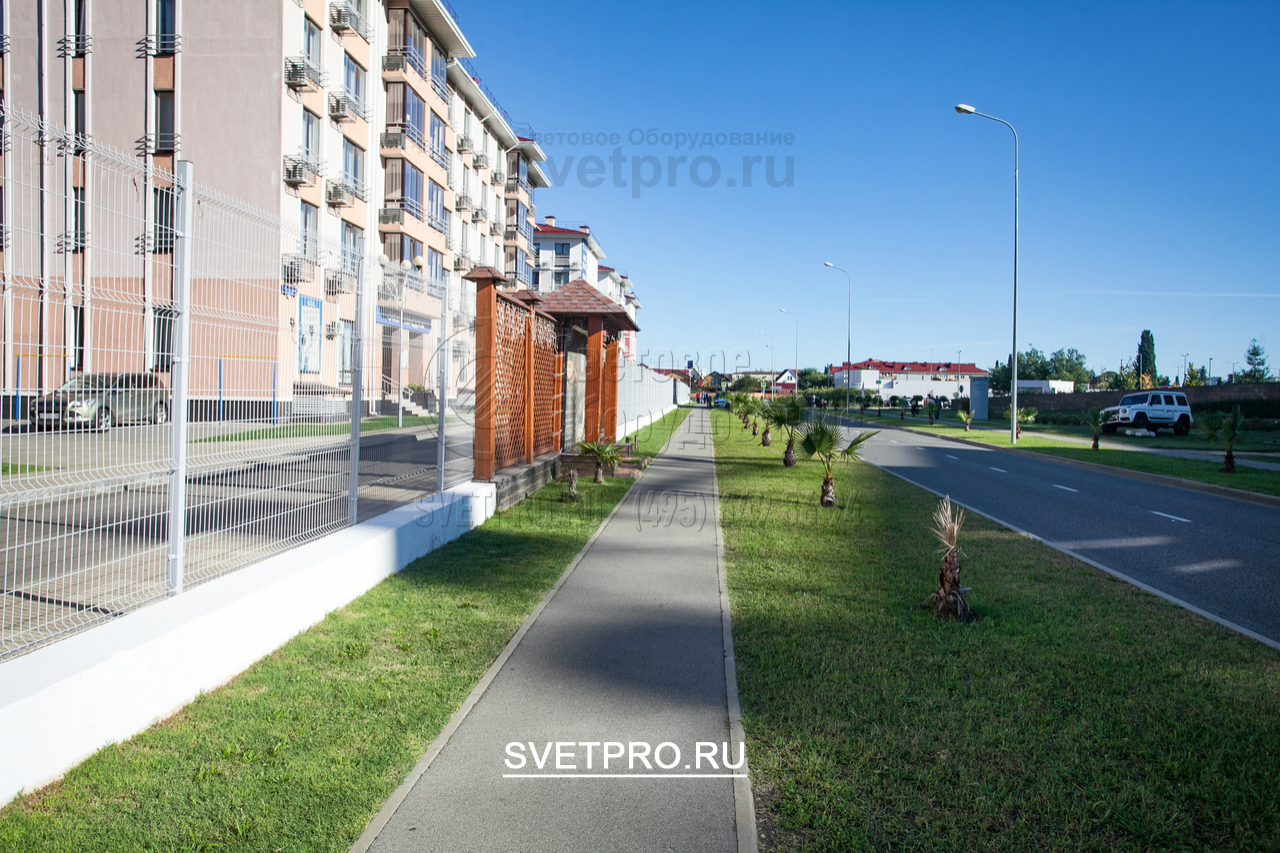

3. Если планируется устанавливать опору на территории жилого комплекса, используются модели высотой до 7 метров. На изображении представлена модель с фланцем. Но на тротуаре более аккуратно смотрятся модификации с хвостовиком и без опорной площадки. -

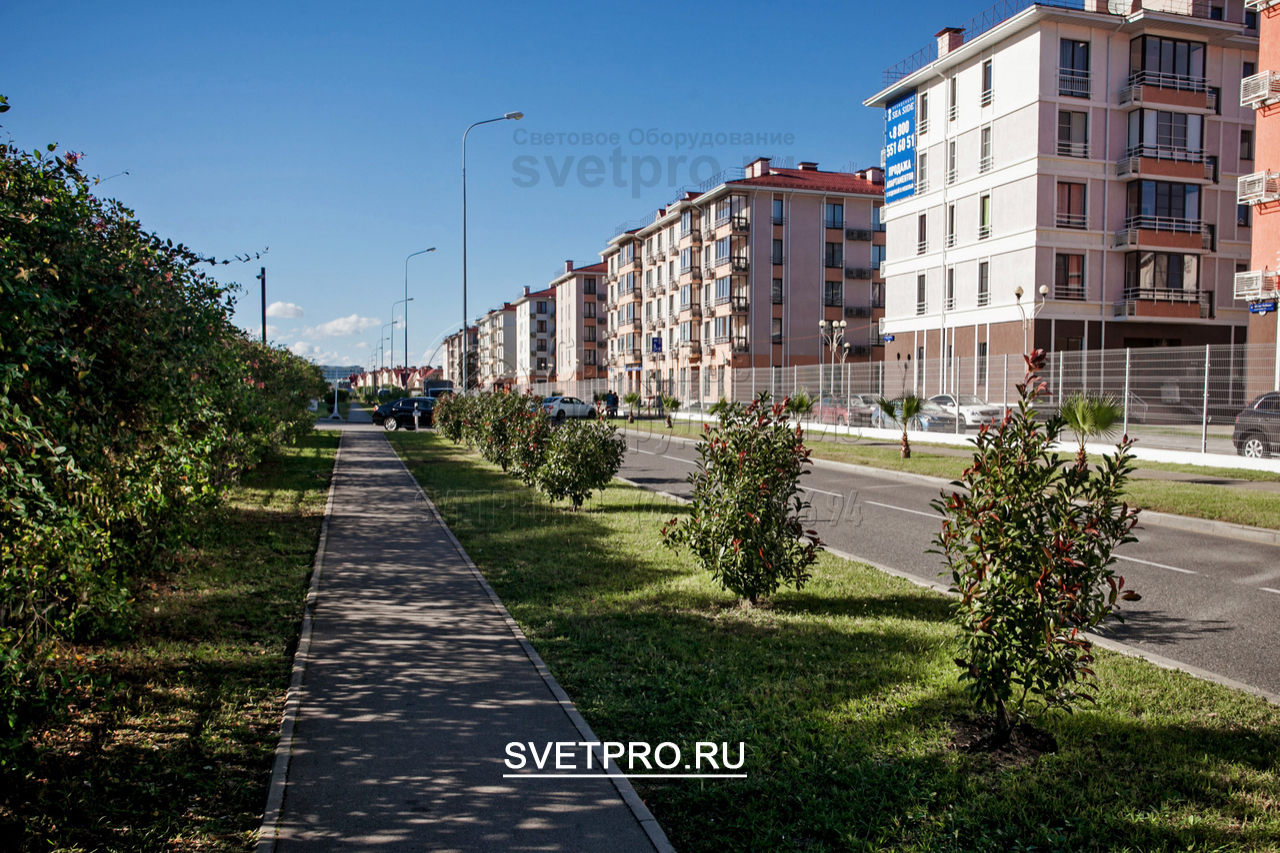

4. Освещение территорий жилых комплексов, санаториев и гостиниц строится с помощью опор несилового типа. Они имеют доступную стоимость, а несущей способности достаточно для удержания светового прибора. Прокладка кабелей производится под землей. -

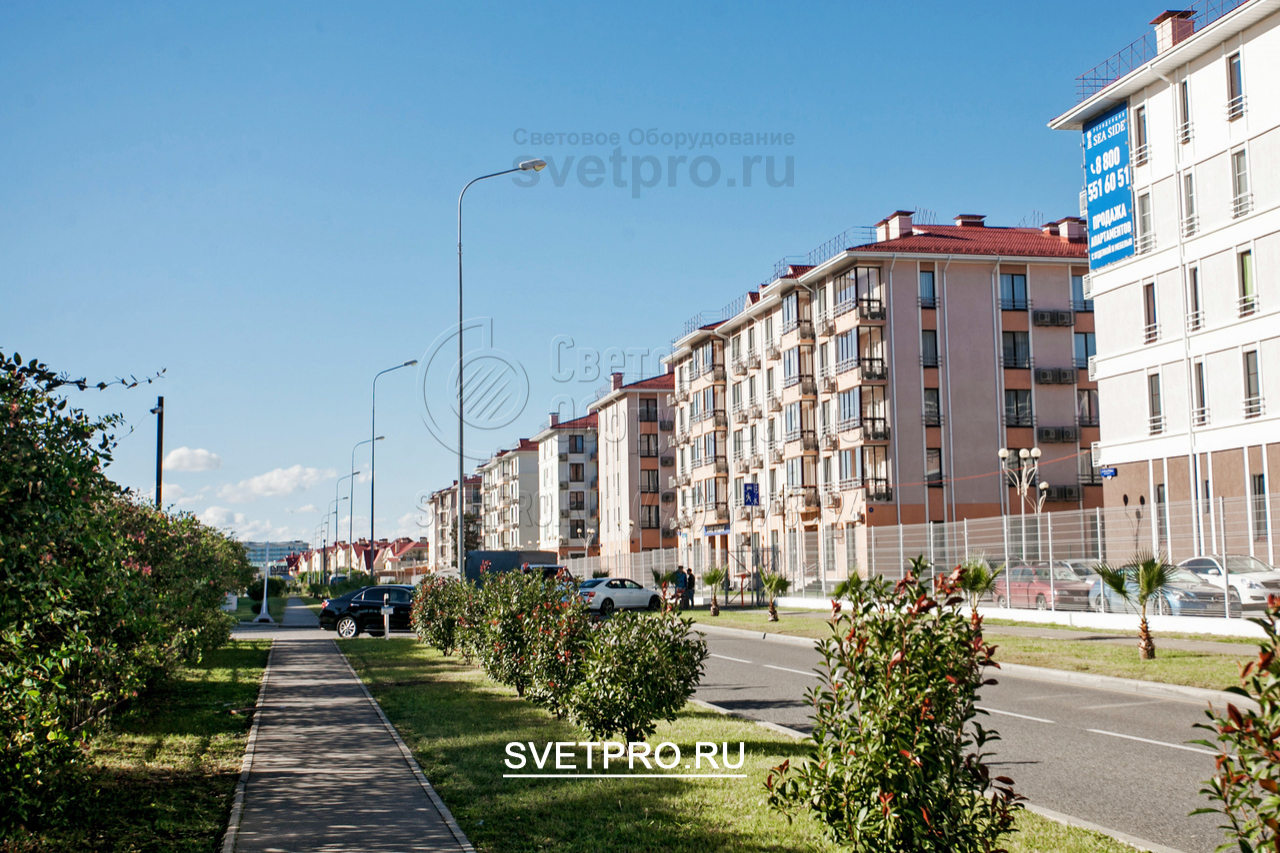

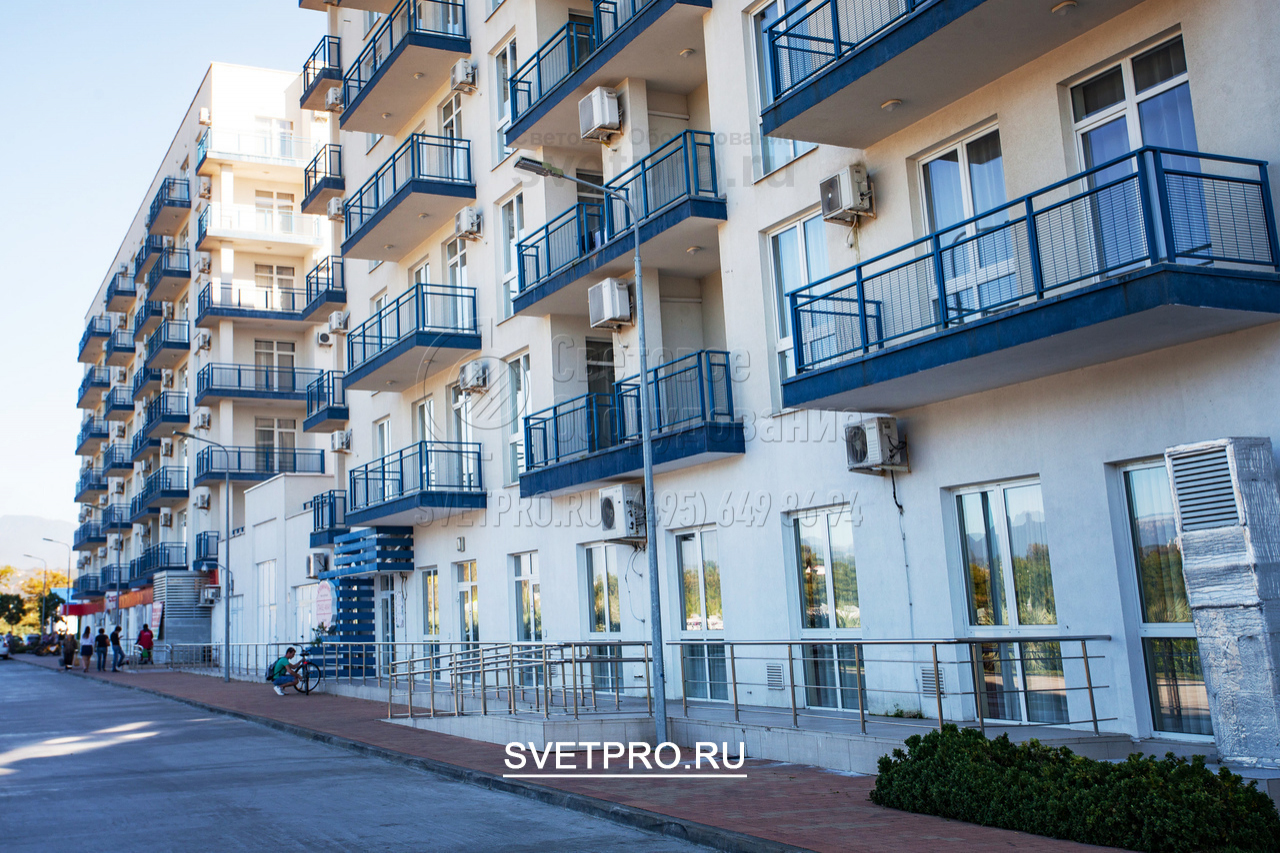

5. Благодаря серебристому защитному покрытию из цинка и утилитарному дизайну опоры типа ОГК красиво смотрятся на любом объекте. Дополнительным плюсом является то, что кабели прокладываются скрытым способом. Поэтому не портят внешний вид освещаемой территории. -

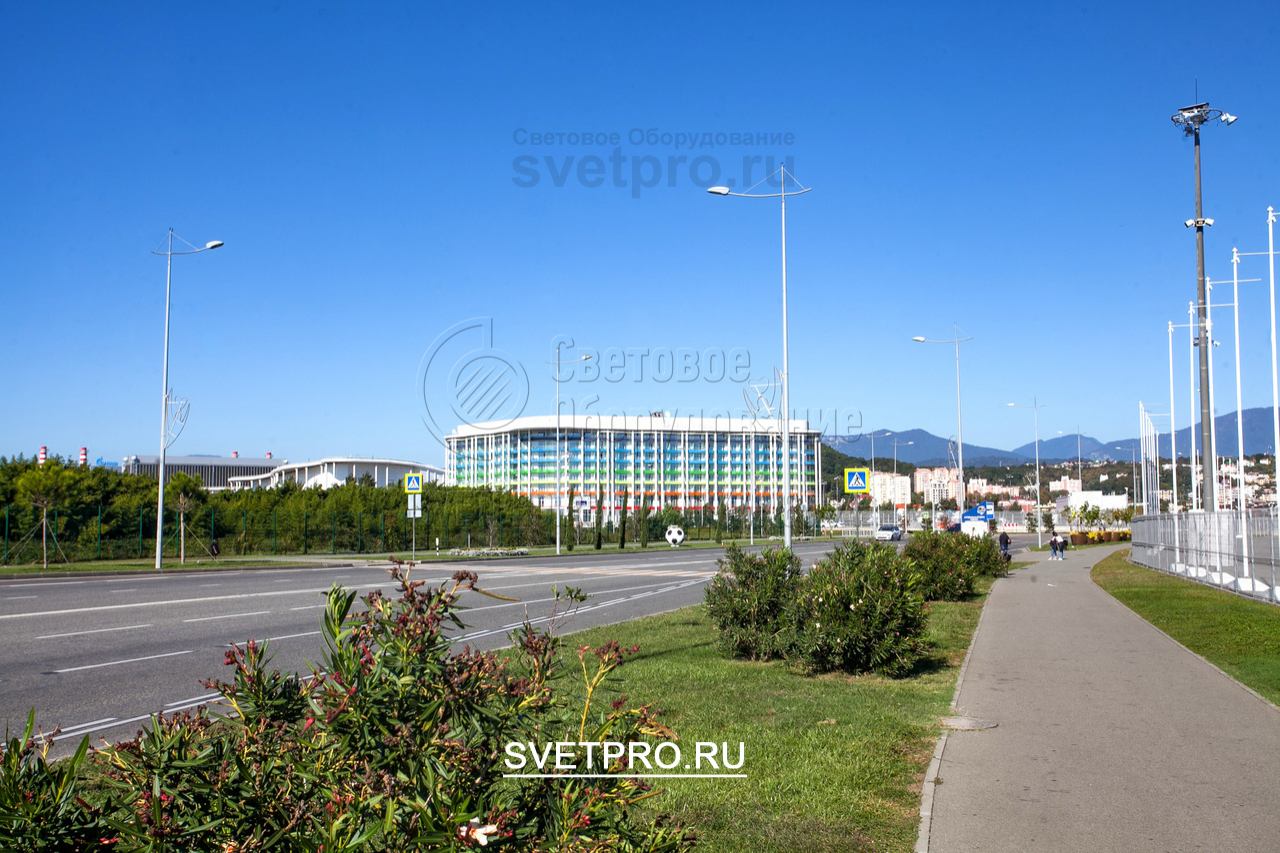

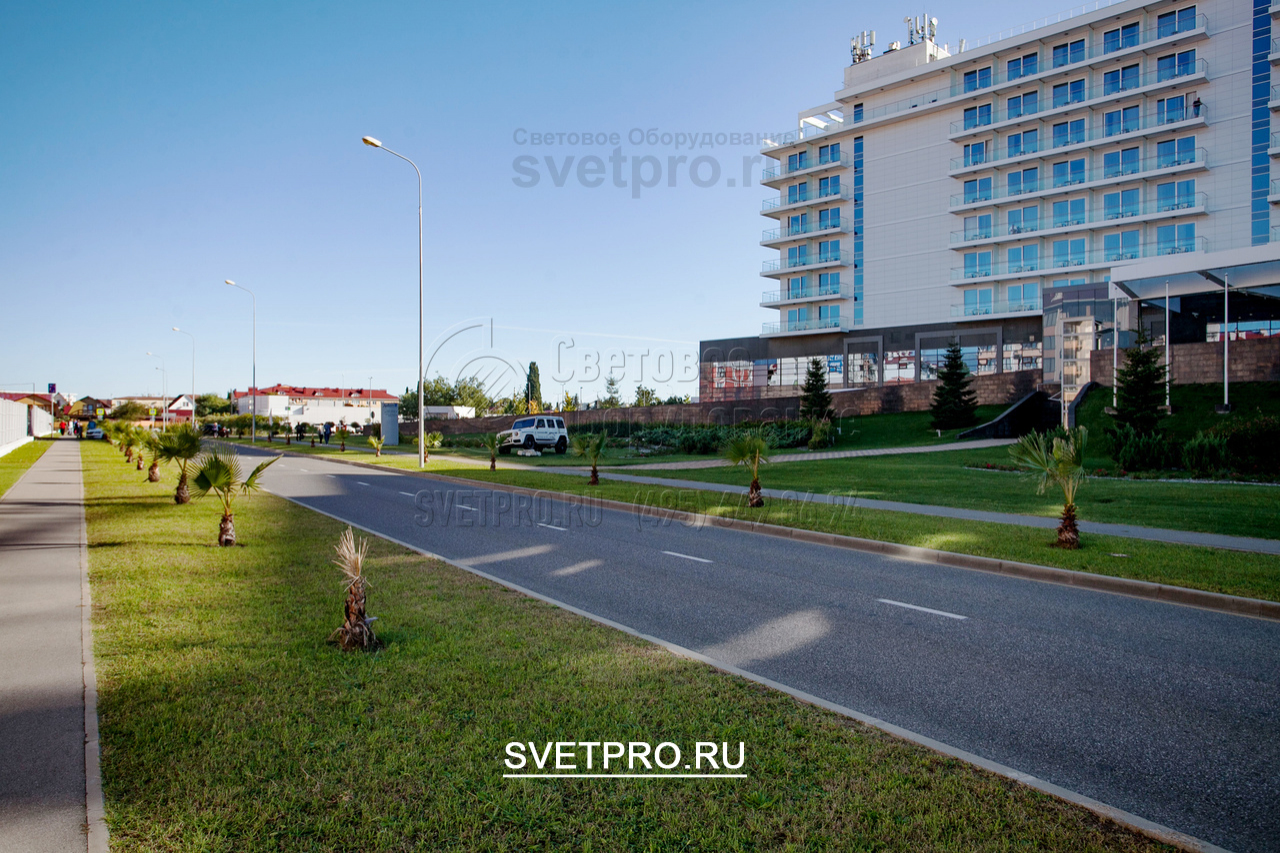

6. Благодаря серебристому защитному покрытию из цинка и утилитарному дизайну опоры типа ОГК красиво смотрятся на любом объекте. Дополнительным плюсом является то, что кабели прокладываются скрытым способом. Поэтому не портят внешний вид освещаемой территории. -

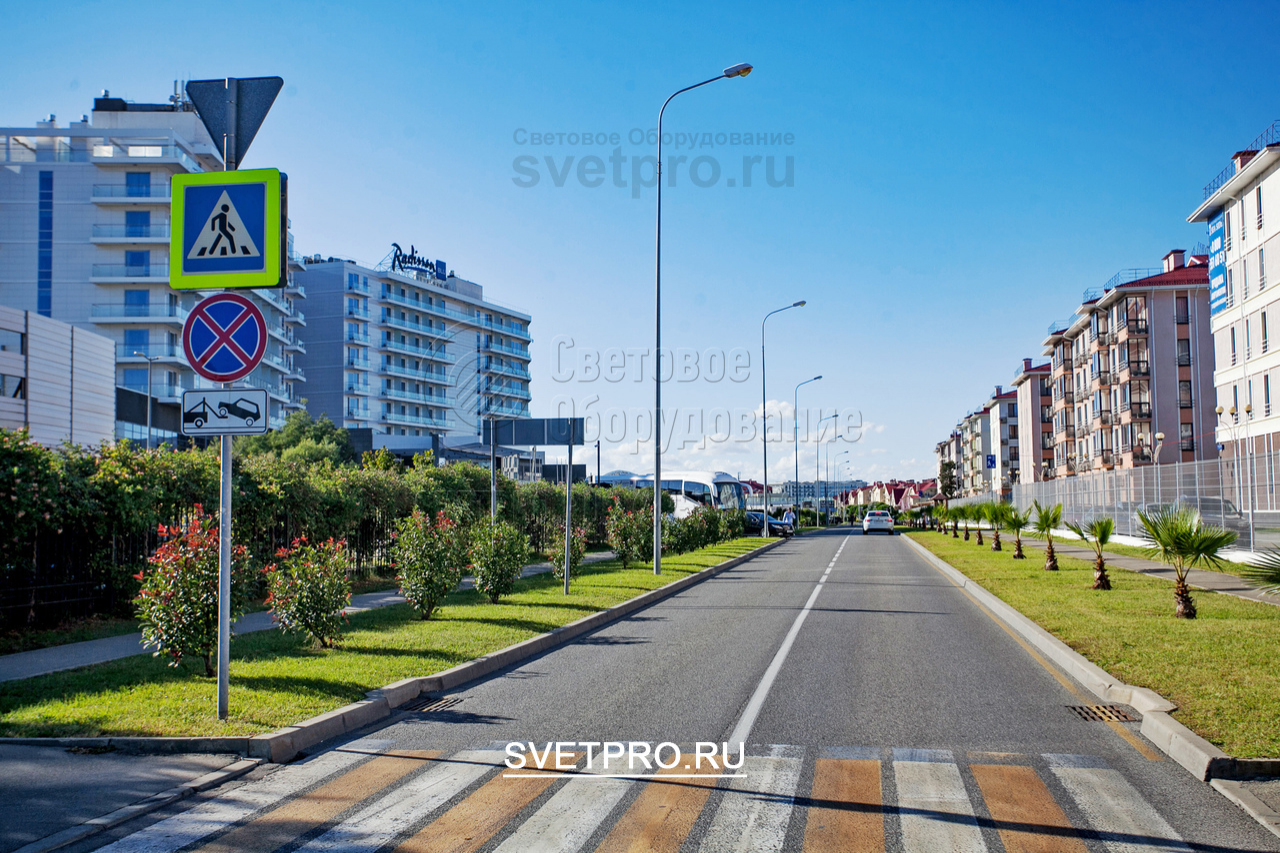

7. Цинковое покрытие опор после высыхания приобретает серебристый цвет со светлым или темным оттенком. Такое же оформление имеют другие опоры, в том числе стойки для светофоров и столбы ограждений. Дополнительно окрашивать опоры нет необходимости. -

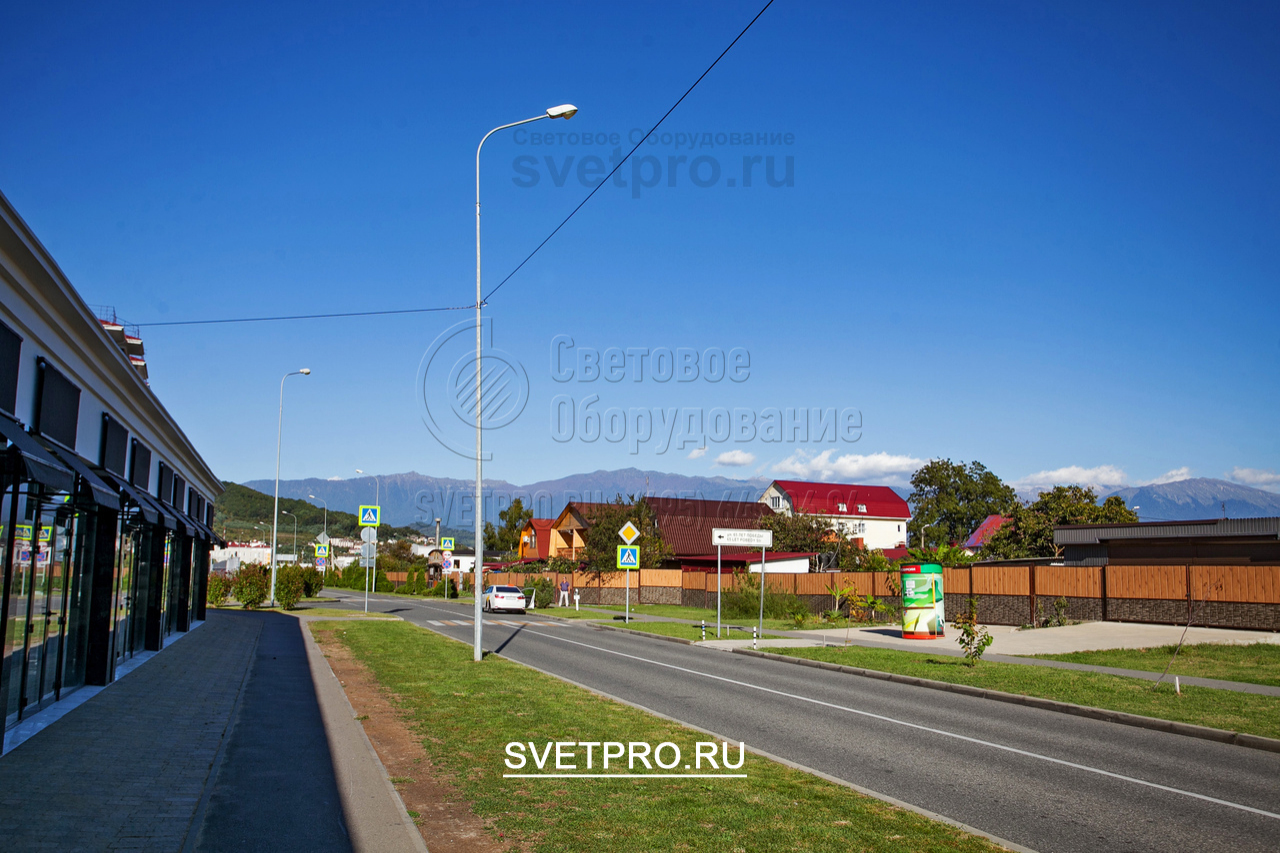

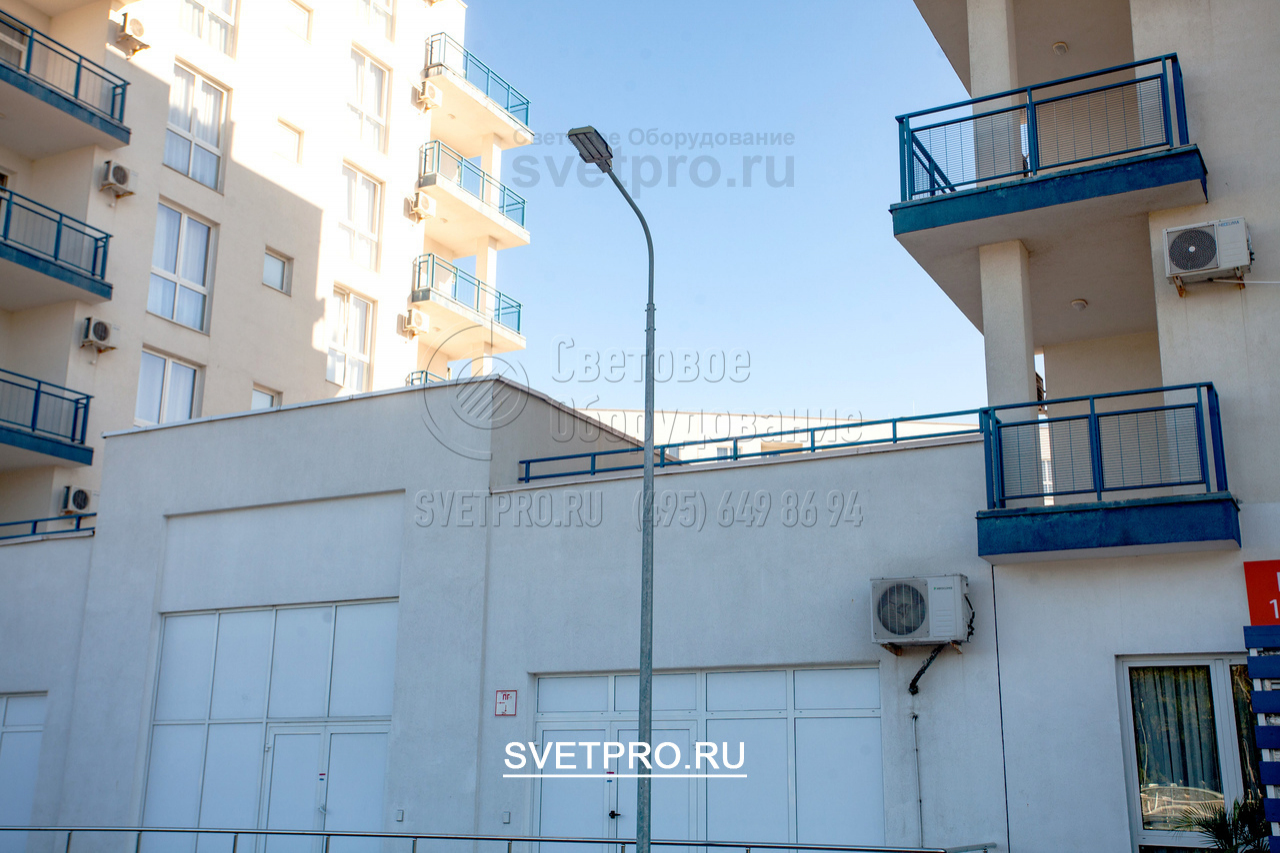

8. В классическом варианте опора ОГК не предназначена для подвешивания к ней воздушных электрических линий. Ее можно использовать как несущий элемент для СИП, но кабели должны подводиться по прямой без поворотов. Иначе ствол может не выдержать нагрузки. -
9. Фланцевые опорные площадки у несиловых конструкций имеют квадратную форму. Четырех болтов достаточно, чтобы выдержать нагрузку от ствола. Для монтажа используется закладной элемент с аналогичной по форме и размерам верхней площадкой. -
10. Опорная площадка надежно приваривается к корпусу с помощью электросварного шва. После окончания сваривания место соединения очищается от шлака и окалины, затем проверяется неразрушающими методами контроля. Это гарантирует прочность соединительного узла. -
11. Опоры ОГК органично вписываются в оформление городских пространств. Дизайн всех видов ограждений, опор и столбов выполнен в едином стиле, а поверхность имеет характерный серебристый блеск благодаря нанесенному защитному покрытию из цинка. -
12. ОГК можно использовать для освещения территорий жилых комплексов. Чтобы сократить затраты на эксплуатацию осветительной инфраструктуры в качестве светильников лучше использовать светодиодные модели. Они потребляют меньше электричества и не требуют замены. -
13. Если нужно украсить освещаемую территорию, но использовать осветительные конструкции ОГК, на их верхушку можно установить красивые кронштейны с изогнутыми консолями и тросовыми растяжками. На них крепятся световые приборы со светодиодными или ртутными лампами. -
14. Сделать внешний вид опоры эффектным и необычным можно с помощью декоративных элементов, которые крепятся на корпус. Но необходимо тщательно рассчитывать вес, чтобы не превысить предельную несущую способность и не вызвать обрушения. -
15. Осветительные опоры часто выступают как часть комплексной системы освещения. Опоры подбираются таким образом, чтобы создать общее заливающее освещение на большой территории и качественно подсветить отдельные участки. -
16. Доступная стоимость опоры обусловлена минимальным количеством материала, который идет на ее изготовление. Корпус сделан из тонкого стального листа, поэтому весит немного. Прочность обеспечивается многогранной формой поперечника. -
17. Установка легких опор модели ОГК производится без использования мощной подъемной техники. Для крепления наземной части на фланце можно применять манипулятор грузового транспортного средства. Выравнивание производится за счет забетонированного закладного элемента. -
18. К несиловым опорам кабели подводятся только подземным способом. Поэтому при установке ОГК на объекте висящие силовые линии не будут портить внешний вид объекта. Кроме того, так достигается большая надежность работы системы освещения за счет отсутствия обрывов. -
19. Все осветительные конструкции типа ОГК цинкуются, чтобы предотвратить появление ржавчины на поверхности стали. Благодаря такому покрытию срок службы опор увеличивается до 25+ лет без потери начальной прочности, несущей способности, внешнего вида. -
20. Несмотря на промышленный утилитарный дизайн, ОГК красиво смотрятся и на территории жилых комплексов. Красивый внешний вид им придает слой цинкового покрытия на поверхности. По желанию покупателя поверх цинка опора может покрываться порошковой краской.
