ОГК-6 Опоры освещения – 570 штук в наличии
Цена*:
от
10 589
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОГК-6 применяется в жилищно-коммунальном хозяйстве, при строительстве жилых комплексов и промышленных объектов для создания сетей наружного освещения. Это опора из стали, на которую можно установить световые приборы с заливающим или направленным светом. Высота конструкции от уровня земли до верхней части корпуса 6 метров. Это оптимальный размер для большинства сфер применения.
Опора входит в группу несиловых конструкций, поэтому подключать к ней электричество с помощью воздушной силовой линии нельзя. Все кабельные коммуникации прокладываются под землей. Прочности корпуса достаточно, чтобы не поломаться при установке на верхушке тяжелых светильников и прожекторов.
Высокая прочность опоры обеспечивается:
- Особой формой корпуса — листовой прокат при изготовлении сгибается так, чтобы в результате получился многогранник. Две стороны и угол фигуры формируют ребро жесткости, которое повышает несущую способность.
- Толщиной и маркой стали — параметры проката подбираются согласно типовым проектным документам для достижения паспортной несущей способности. При необходимости.
- Конусовидной формой опоры – за счет конусности смещается центр тяжести, что делает опору более устойчивой. Даже с тяжелыми светильниками на верхушке она способна выдержать сильный ветер.
Приобрести эту модель можно в нашей компании. Оформляйте заявку на сайте через форму обратной связи или у менеджеров по работе с клиентами.
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГК-6 |
| Количество световых приборов: | 1-8, в зависимости от кронштейна |
| Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовая сталь |
| Размер фланца: | 150-250 мм |
| Нижний диаметр: | 100-156 мм |
| Верхний диаметр: | 58-60 мм |
| Вес: | 36-70 кг |
| Высота: | 6 м |
| Форма опоры: | Граненая |
| Тип короны: | Без короны |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГК-6 | 20 591 ₽ | 70 | 6 | 60 | 156 | 250 | 160 |
| ОГК-6 | 14 413 ₽ | 49 | 6 | 60 | 136 | 250 | 160 |
| ОГК-6 | 15 590 ₽ | 53 | 6 | 60 | 136 | 250 | 160 |
| ОГК-6 | 10 589 ₽ | 36 | 6 | 58 | 100 | 150 | 110 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7. -
8. -

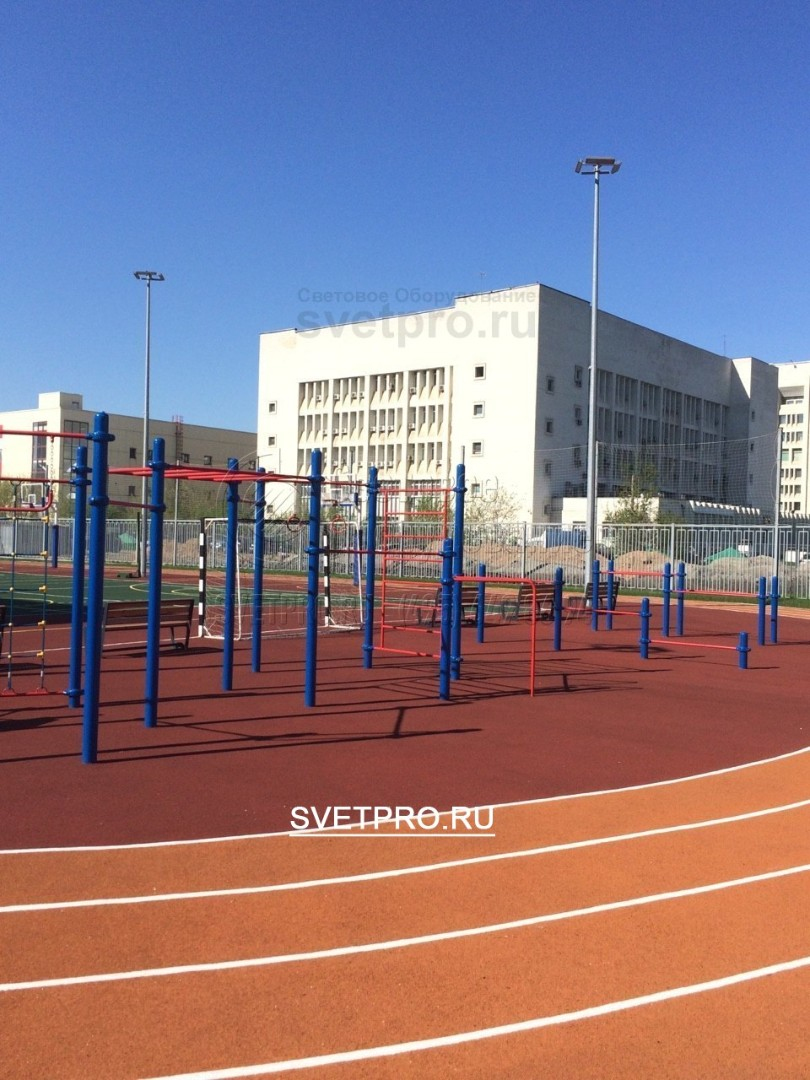

9. Для освещения спортивных площадок в основном используют освещение прожекторами с установкой на несиловые граненые конические опоры «ОГК» -
10. Для придания эстетического внешнего вида опоры могут быть окрашены порошковой краской по RAL заказчика. -

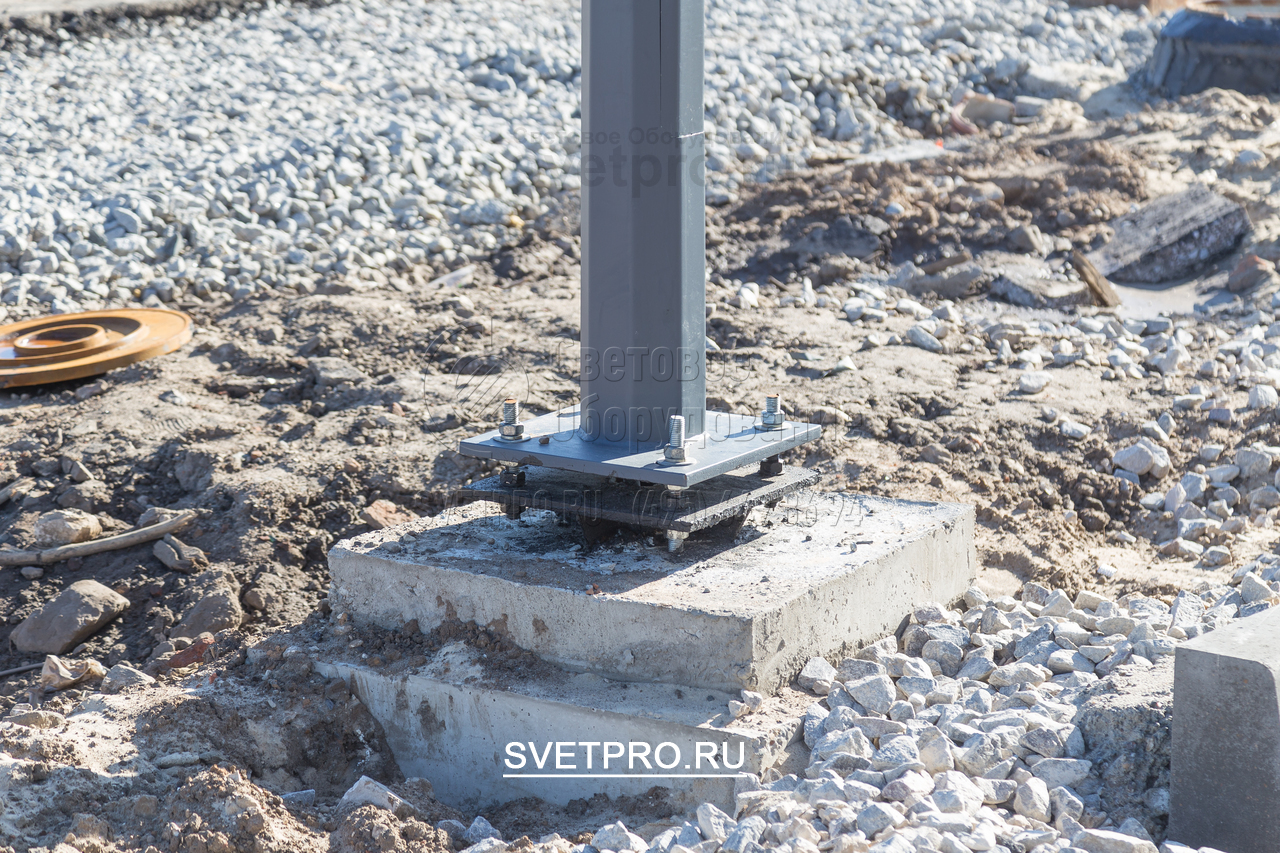

11. Опоры ОГК-6 имеют квадратный фланец с четырьмя отверстиями для крепления к фундаментной части. -
12. Предварительно перед установкой опоры ОГК с закладной деталью фундамента, бетонируется фундамент с размером не менее трех диаметров закладной трубы. -

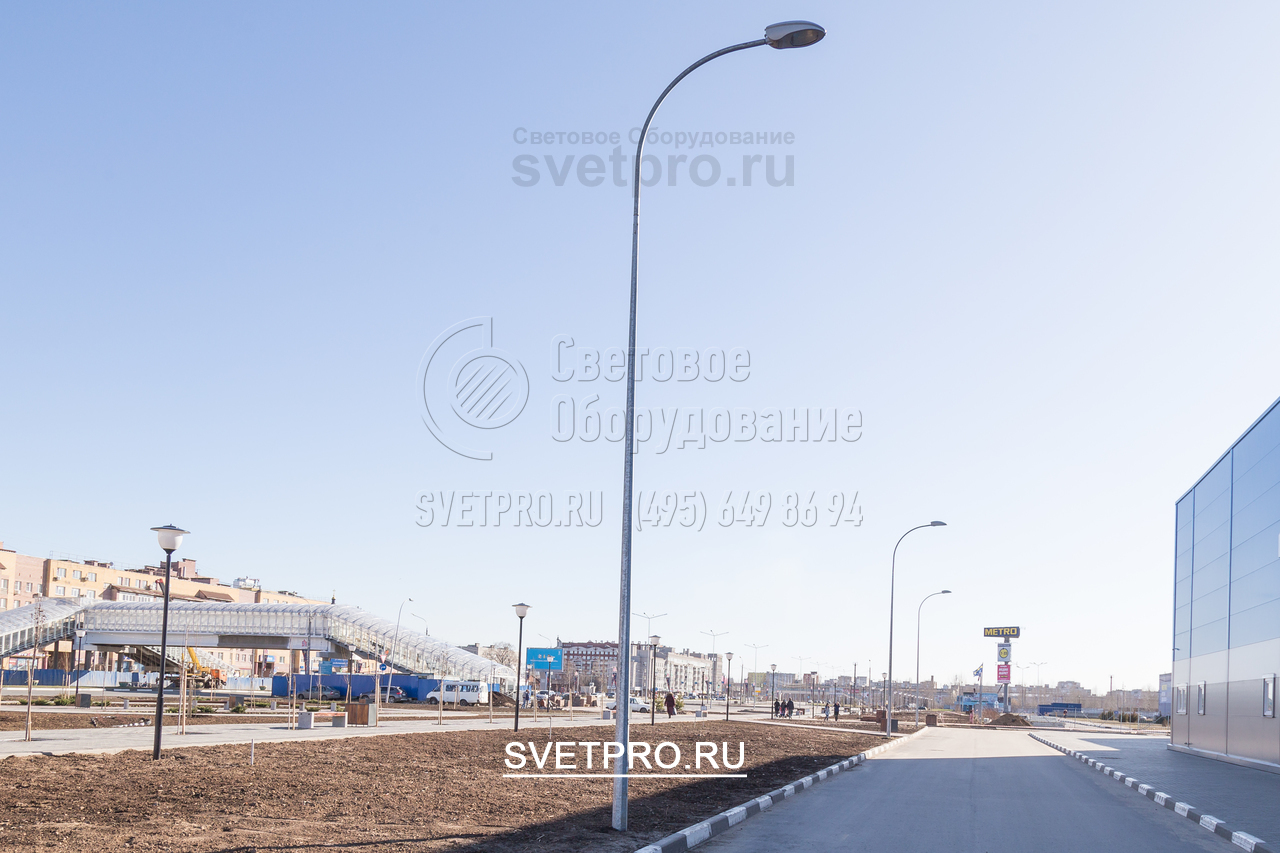

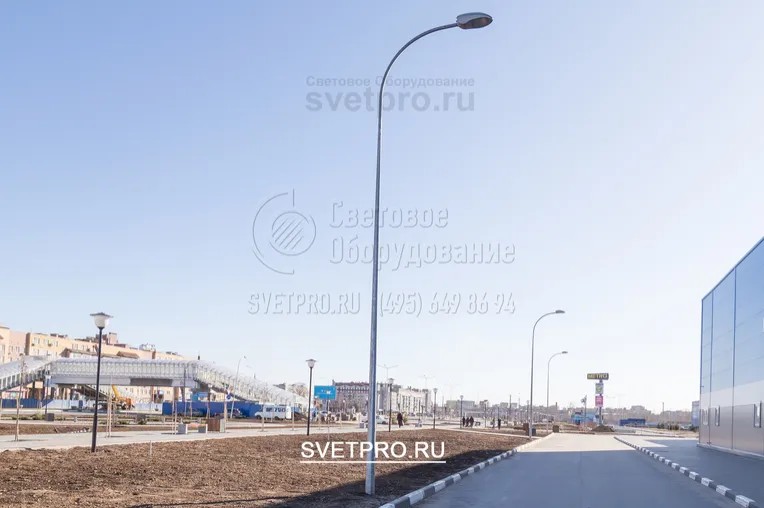

13. Освещение проезжей части, опорами ОГК-6 г. Нижний Новгород ул. Бетанкура -

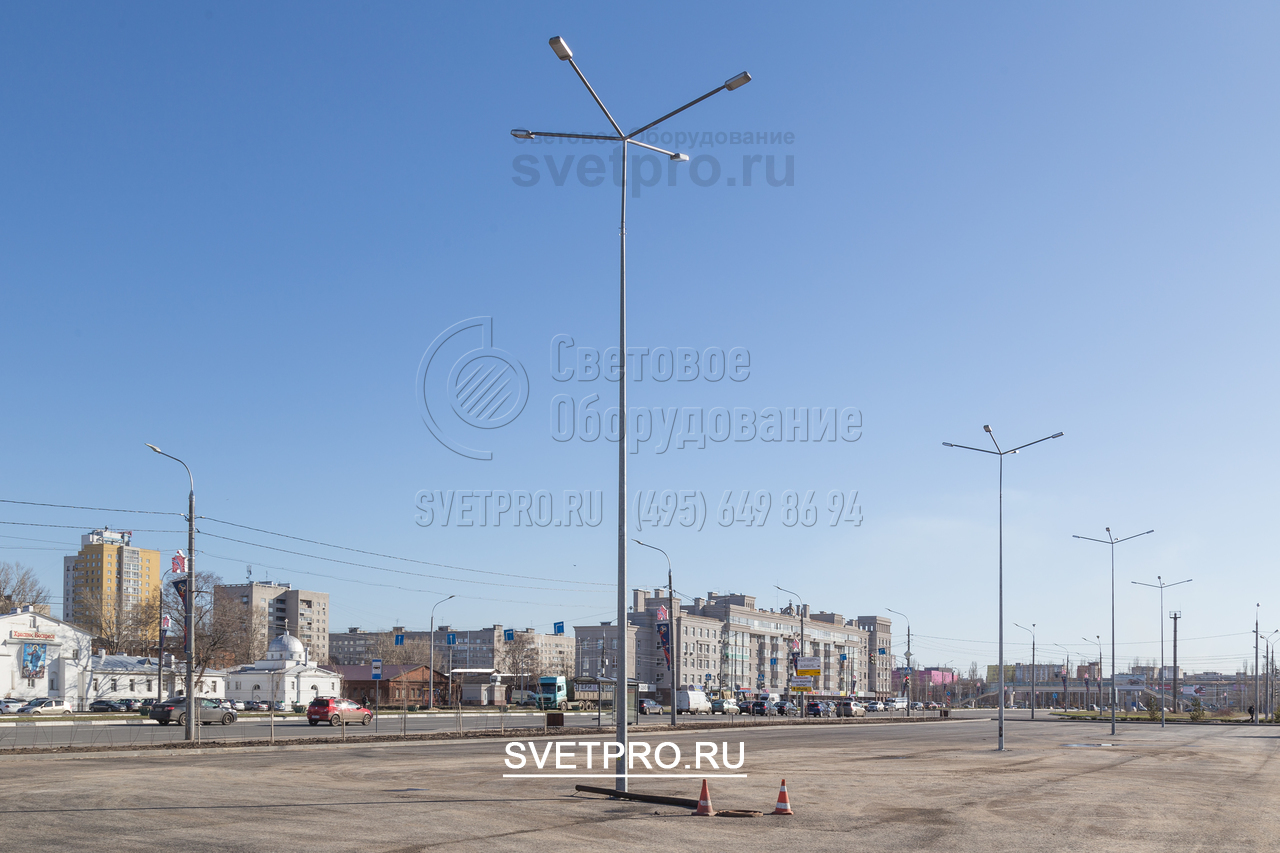

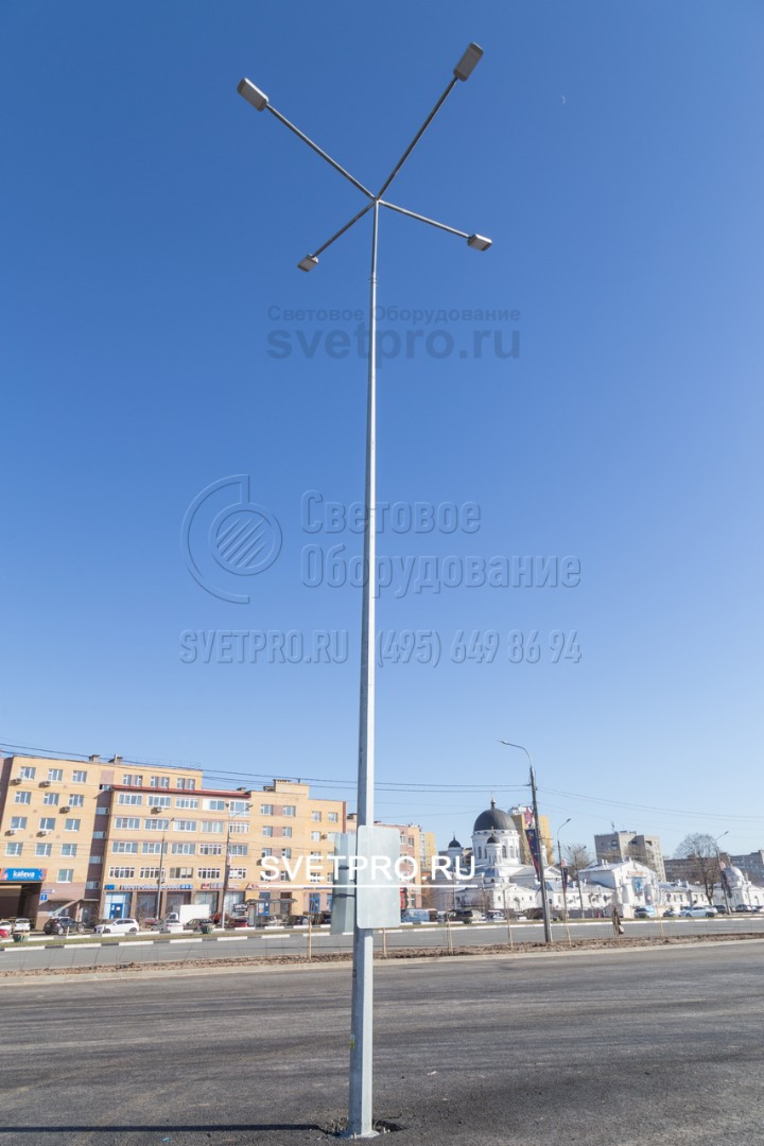

14. Для установки четырехрожкового кронштейна на опоры ОГК-6, вам нужно проконсультироваться со специалистами, для определения устойчивости опоры в вашем ветровом районе. -
15. Опоры ОГК-6 относятся к типу несиловые опоры и поэтому подвод питания проходит под землей. -
16. На несиловые опоры ОГК, допускается установка от 1до 4 светильников. -

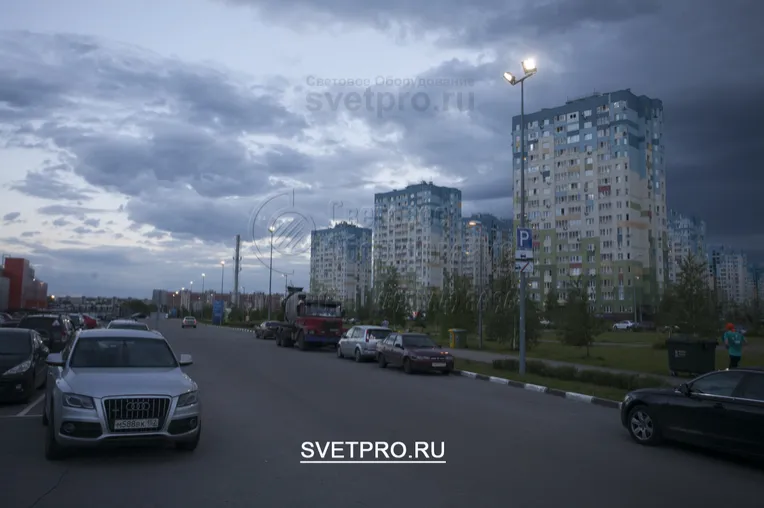

17. Освещение опорами ОГК-6 придомовой парковки и проезжей части в г. Нижний Новгород Автозаводский р-он. -

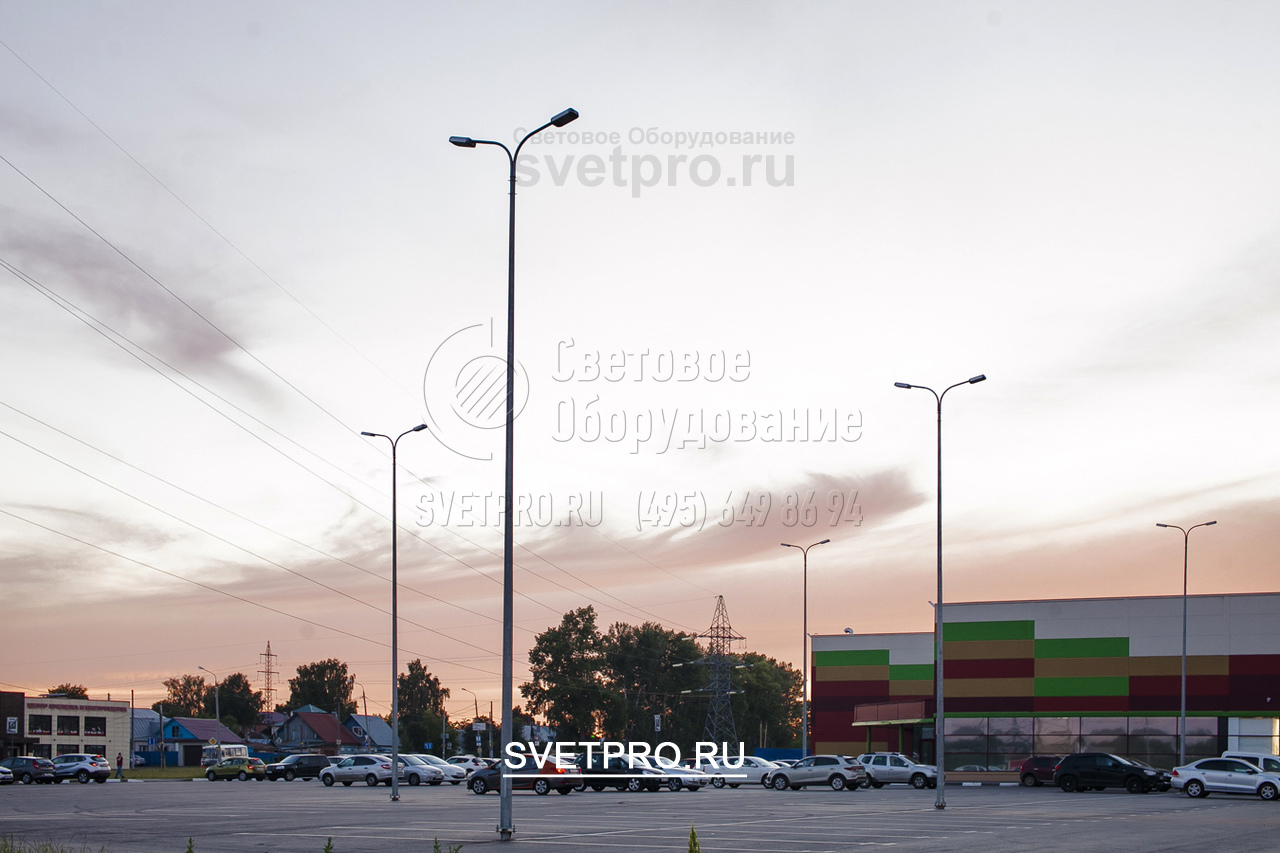

18. Для освещения автопарковок идеально подходят опоры несиловые граненые конические ОГК, так как они легче по весу по сравнению с силовыми опорами и дешевле. -
19. На вершинах опор ОГК-6 производитель, как правило делает 8 крепежей для крепления кронштейна. -

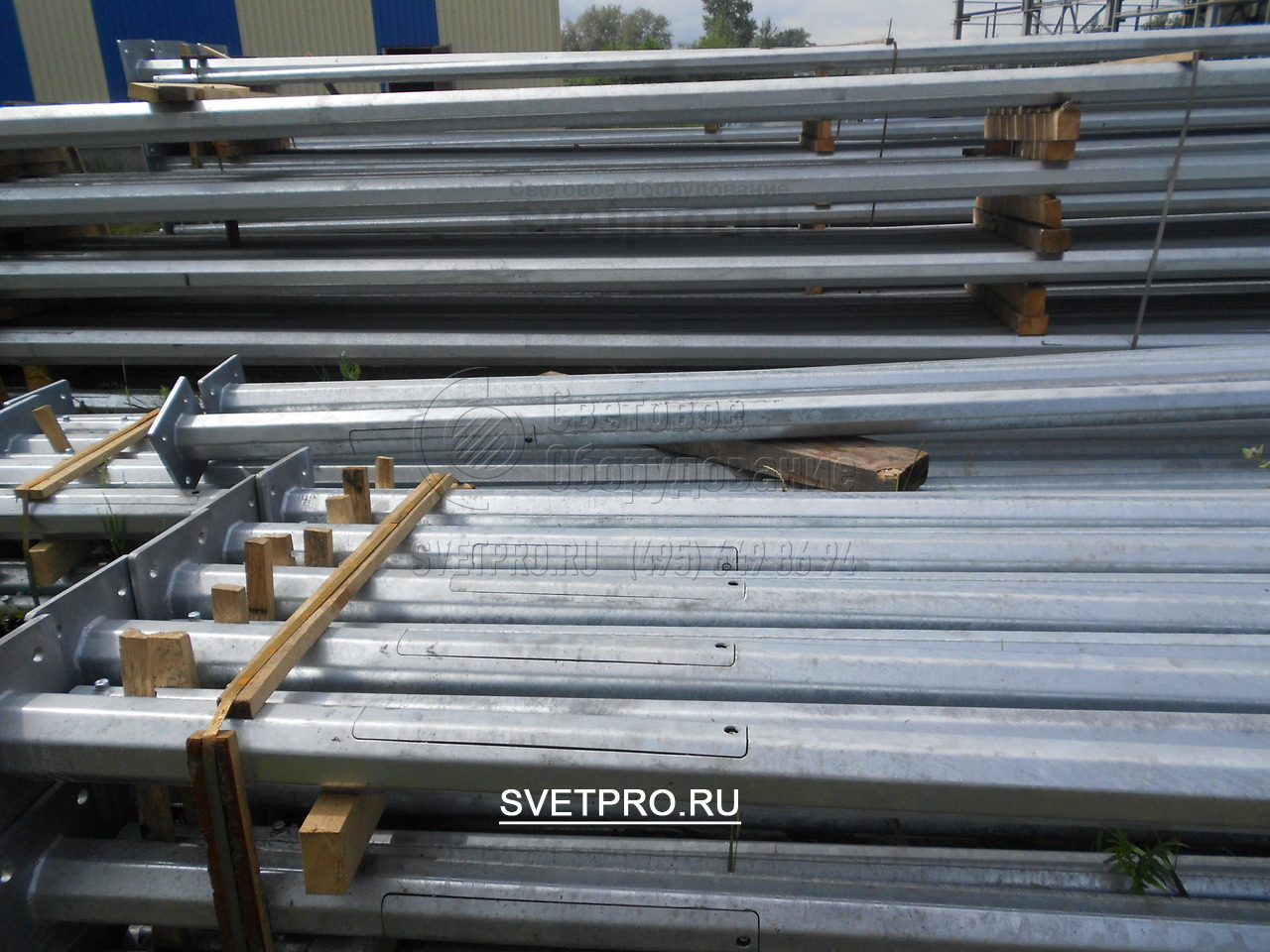

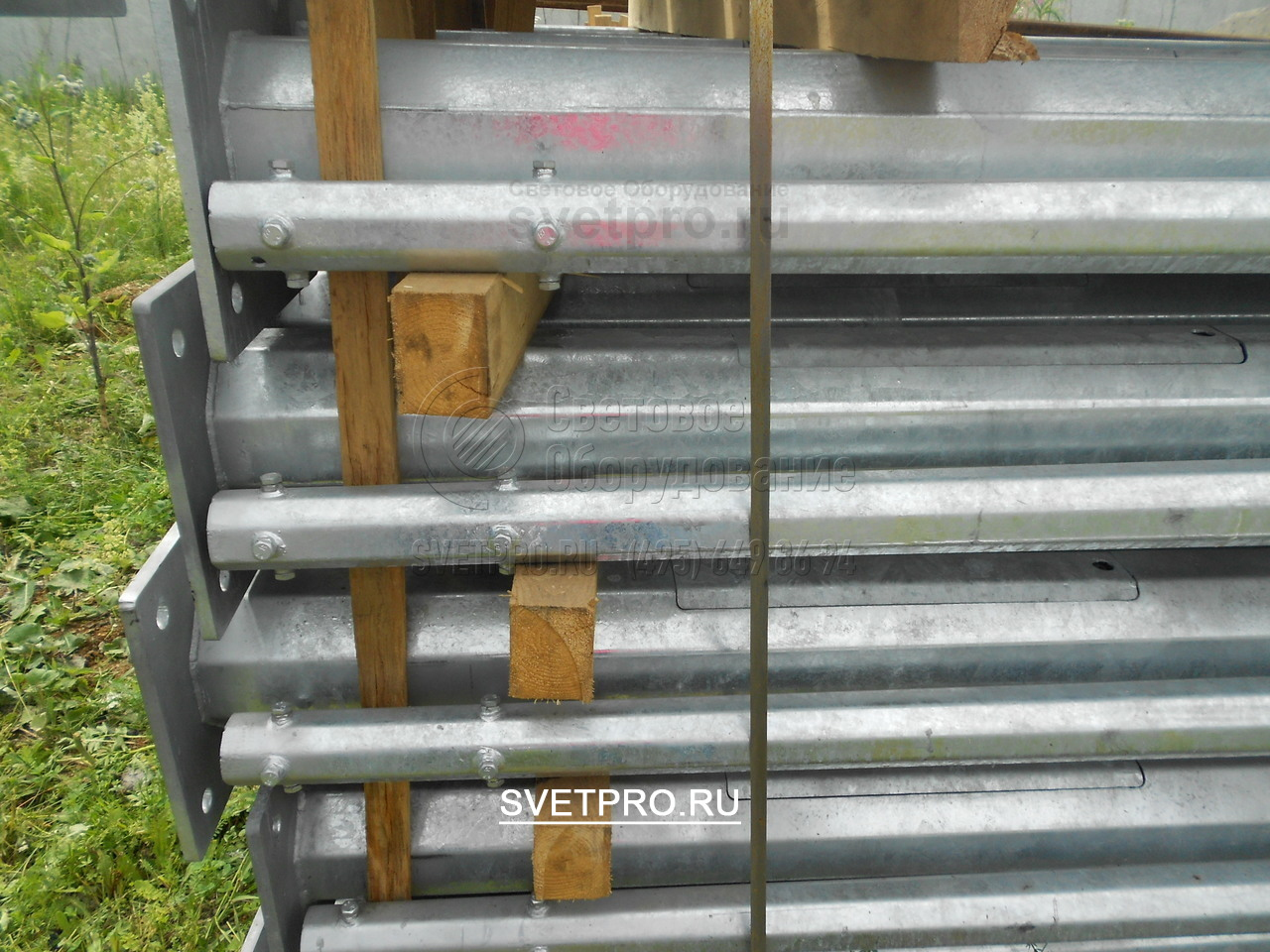

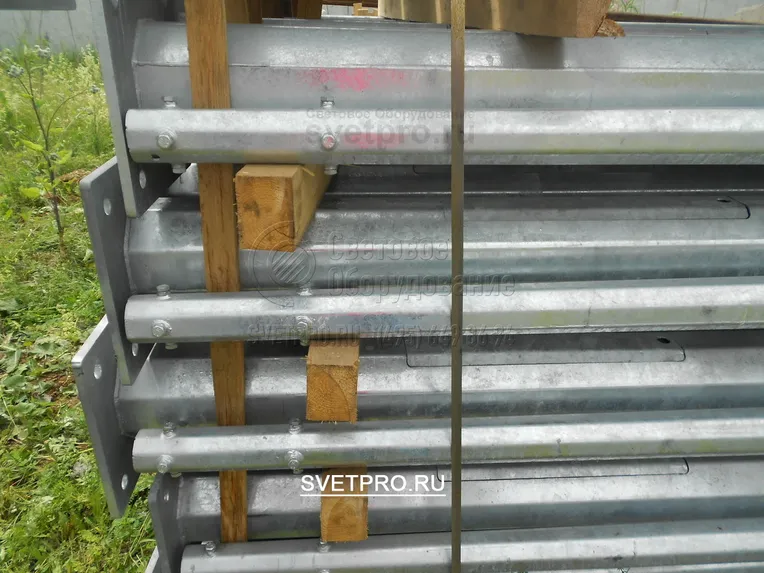

20. При транспортировке и хранении граненых конических опор, между опорами необходимо укладывать деревянные бруски и стягивать между собой всю партию. -
21. При установке более 2 осветительных приборов на вершину опоры, требуется уточнение по парусности в вашем ветровом районе -

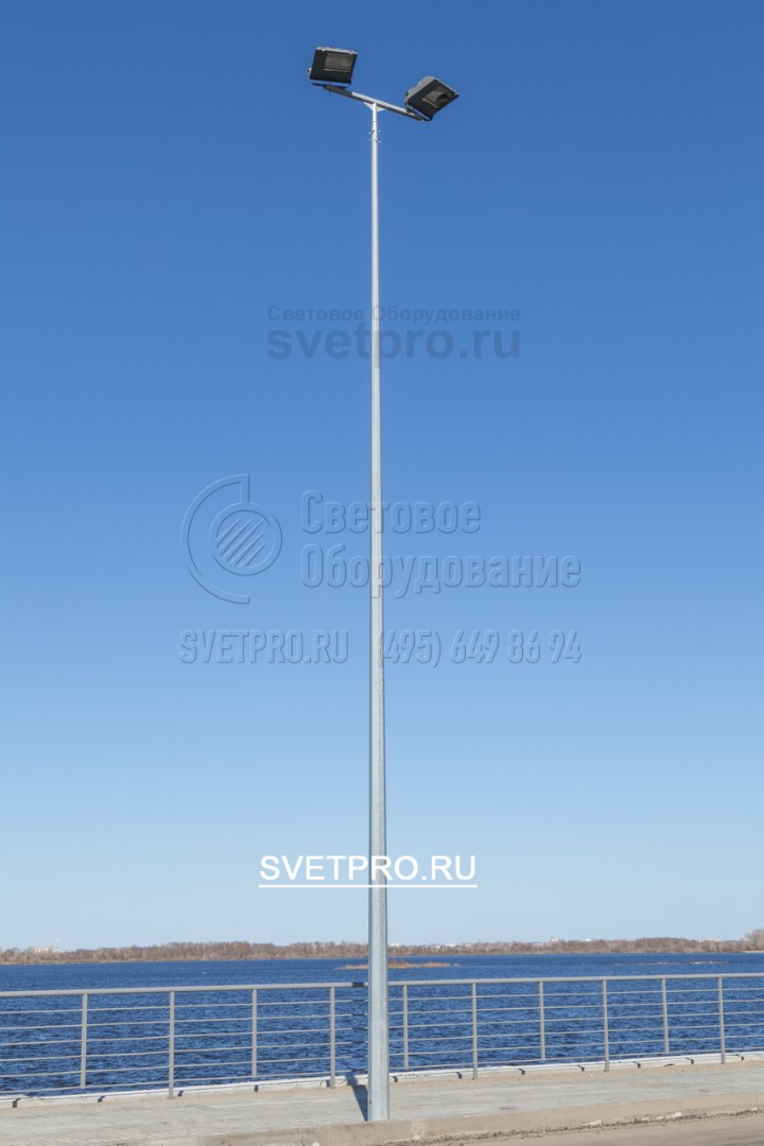

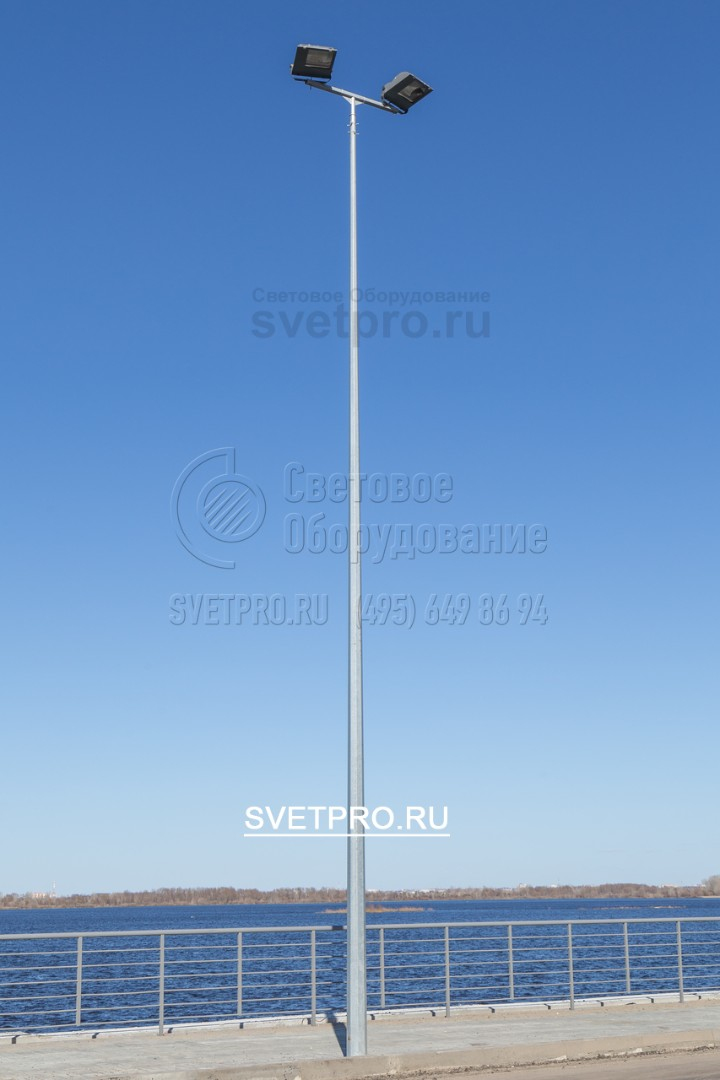

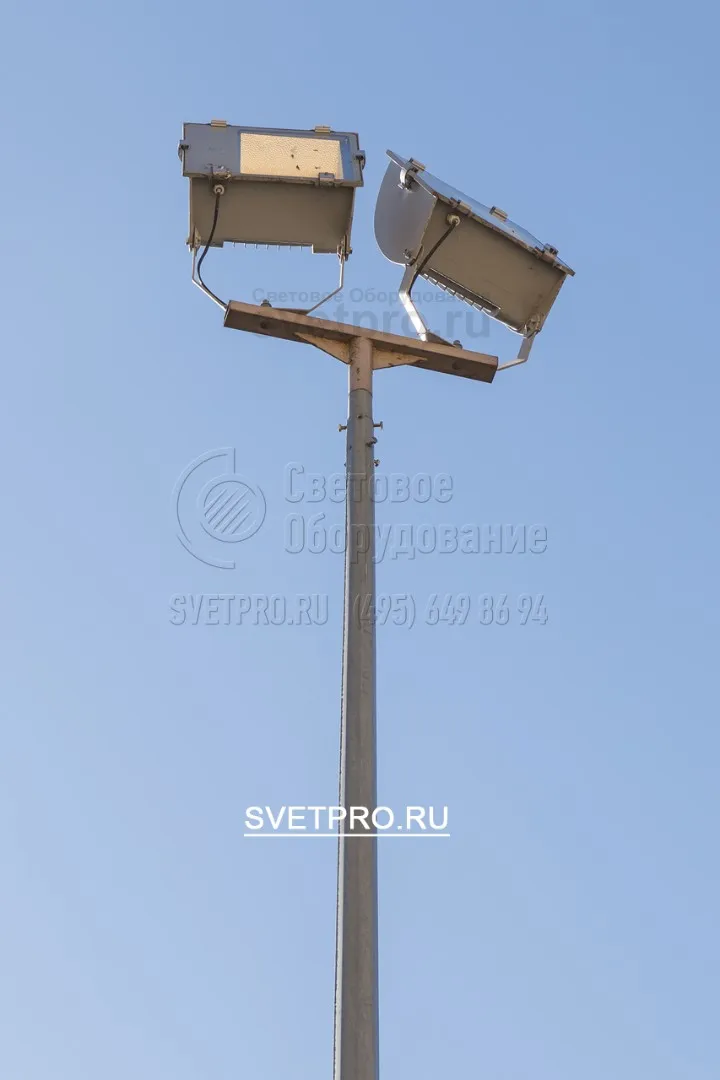

22. Для большей площади обхвата светом лучше использовать Т-образный кронштейн и прожектора. -
23. Для упора кронштейна на вершине опоры, предусмотрено опорное кольцо. -
24. Освещение проезжей части в г. Нижний Новгород Московский р-он. -
25. При изготовлении опор ОГК после сварки опора имеет продольный шов по всей ее длине, и он никак не влияет на несущую способность опоры. -

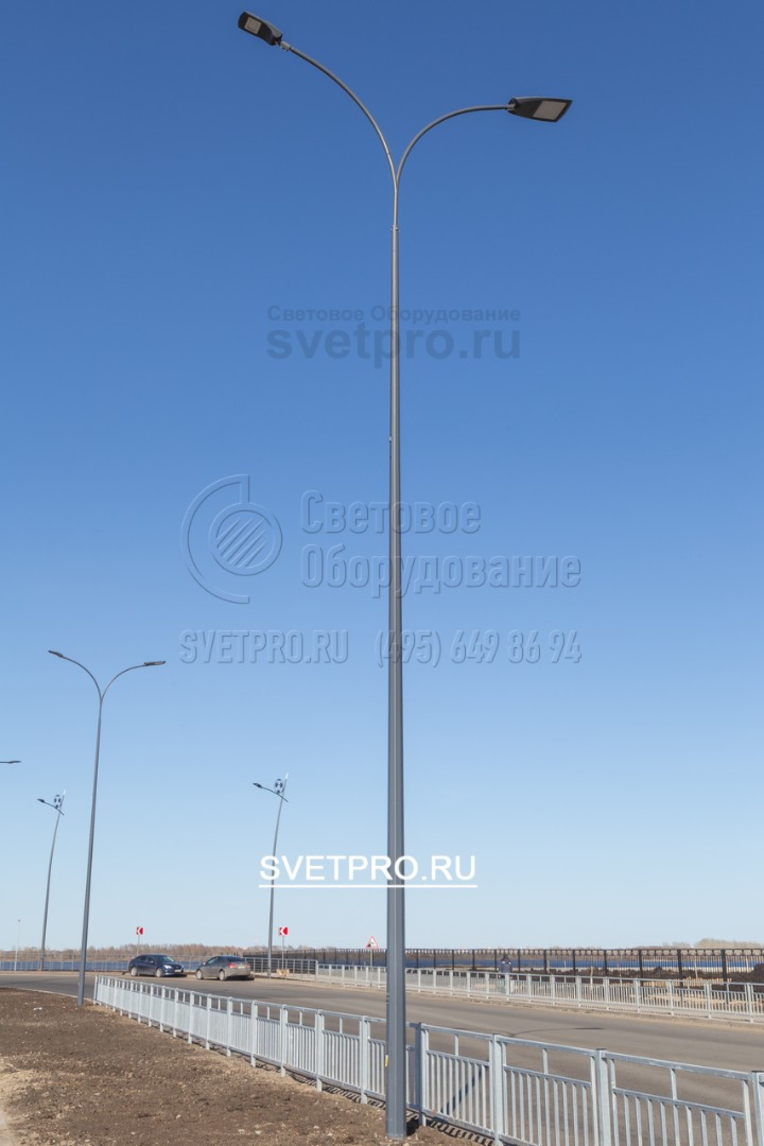

26. Использование опор ОГК-6 выгодно для освещения в две стороны, для освещения тротуара и освещения проезжей части. -
27. Для отдаленной архитектурной подсветки так же используют несиловые опоры, в данном случае ОГК-6 с покрытием горячий цинк. -
28. Подводка питания на прожектора приходит под землей, так как опора ОГК-6 несиловая.
