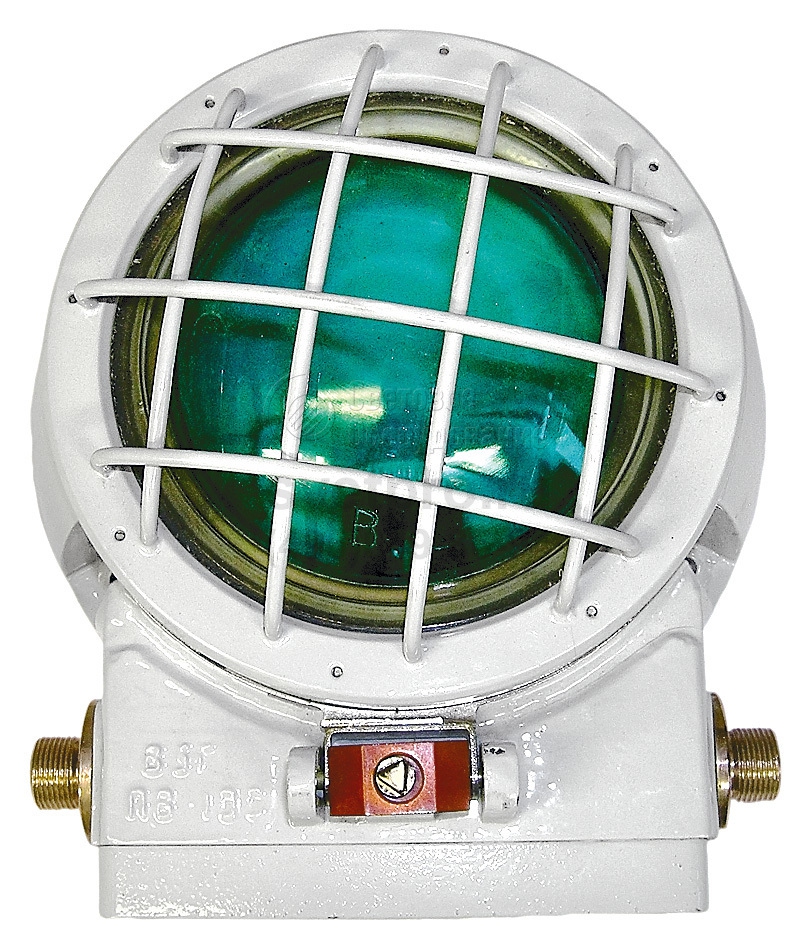

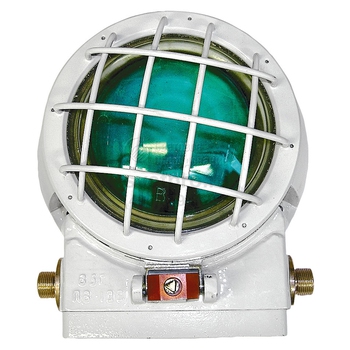

ПВ-100-2М Светильник для ламп ЛОН, КЛЛ, СДЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ), Светодиоды (LED), Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | У2, Т2 |
Артикул производителя: | ПВ-100-2М |
Мощность: | 12-100 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 1000-1500 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель ПВ-100-2М удовлетворяет требованиям эксплуатации осветительных приборов, применяемых для освещения лакокрасочных, химических, деревообрабатывающих, нефтехимических предприятий.
Взрывозащищенное изделие (IExdIIBT4) фиксируется настенно или к потолку. Ключи: торцевой и для стопорных винтов включены в базовую комплектацию.
Светильник, имеющий два кабельных ввода, эксплуатируется в стандартной сети. Кабель Ø 7–9 мм подключается к клеммам колодки, расположенной внутри корпуса. Устанавливаемая в светильник лампа должна иметь цоколь Е27, не нуждаться в наличии внешнего ПРА. Ее габариты не должны выходить за допустимые значения: L≤110 мм, d≤60 мм. Условиям соответствуют: ЛОН (до 100 Вт), КЛЛ (до 25 Вт), СДЛ (до 12 Вт). Использование люминесцентных и светодиодных ламп позволяет учесть приоритеты цветовой температуры света.
Изделие ПВ-100-2М соответствует степени защиты IP54. Части корпуса, отлитого из алюминиевого сплава, объединены резьбовым крепежом. Лампа закрыта боросиликатным колпаком. Имеются модификации, дополненные защитным стеклом. Ударопрочность повышена наличием металлической сетки, которая, как и корпус, окрашена порошковым методом.
КОНСТРУКЦИЯ
Конструкция светильников соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпусные детали светильников выполнены из алюминиевого сплава. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла. Корпус и защитная сетка покрашена порошковой краской.
Исполнение по взрывозащите
IExdIIBT4
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
ПВ-100-2М (накаливания (ЛОН)) | до 100 | 1400 |
ПВ-100-2М (компактные люминесцентные (КЛЛ)) | до 25 | 1500 |
ПВ-100-2М (светодиодные (СДЛ)) | до 12 | 1000 |
Допускается применение компактных люминесцентных и светодиодных ламп мощностью, не превышающей мощность соответствующих ламп накаливания, габаритными размерами не более: L=110mm, D=60mm.
Технические данные
Температура окружающей среды: | |
ЛОН | от -50°С до +50°С |
КЛЛ | от -15°С до +40°С |
СДЛ | от -40°С до +40°С |
Электрическая схема | прямое подключение к клеммам колодки внутри корпуса |
Диаметр подводимого кабеля, мм | 7-9 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник с лампой - 1 шт.
- ключ для стопорных винтов (на 2 светильника и менее) - 1 шт.
- ключ торцевой (на 2 светильника и менее) - 1 шт.
- колпак (на 2 светильника и менее) - 1 шт.
- стекло защитное (для ПВ-100-2М) (на 2 светильника и менее) - 1 шт.
Принадлежности по дополнительному заказу:
- кабельный ввод
- лампа КЛЛ (СДЛ)
Пример записи заказа:
а) при комплектации для ЛОН 1. Светильник ПВ-100-2М |
б) при комплектации для КЛЛ 1. Светильник ПВ-100-2М КЛЛ 20Вт 2. Компактная люминесцентная лампа Komiron Т2 LDZ-D46 20W Е27 4200К |
в) при комплектации для СДЛ 1. Светильник ПВ-100-2М СДЛ 11Вт 2. Светодиодная лампа Geniled R63 11W Е27 4200К |

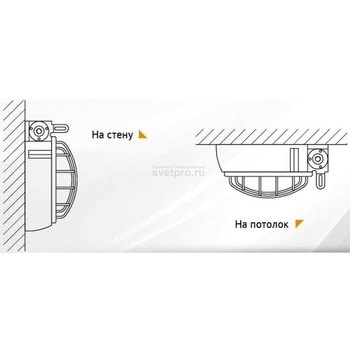

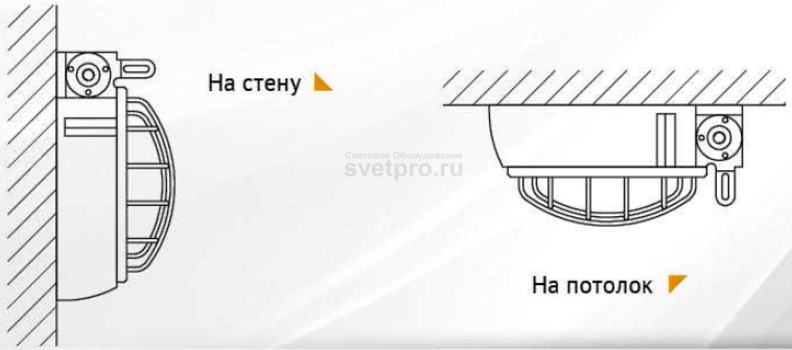

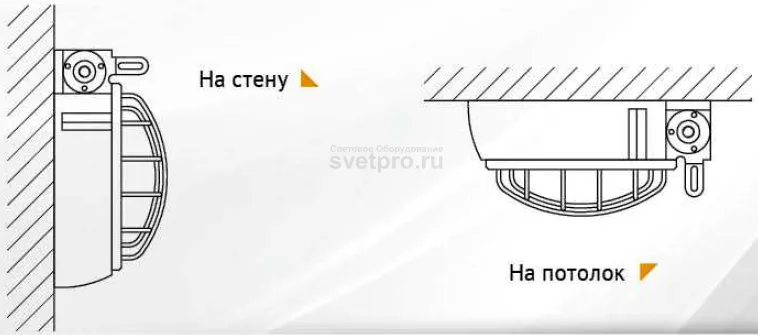

Варианты установки

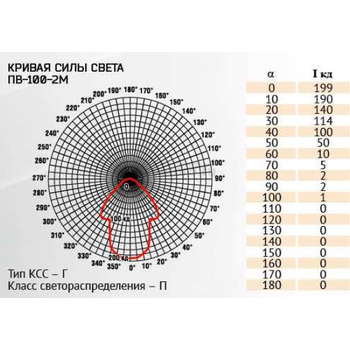

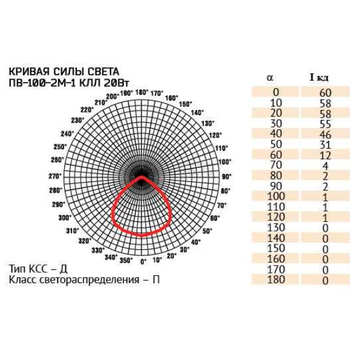

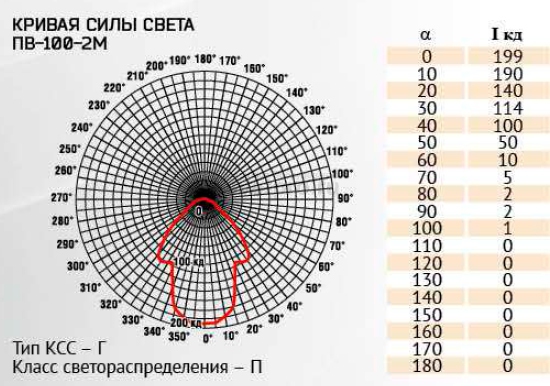

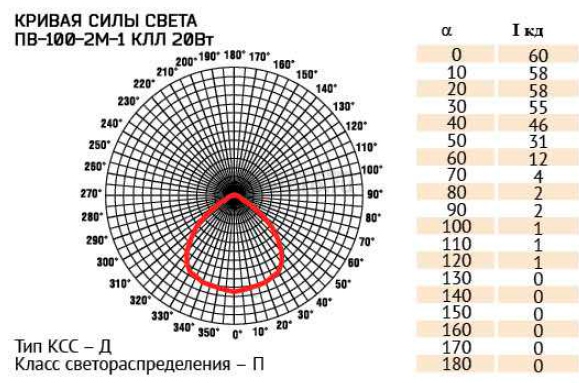

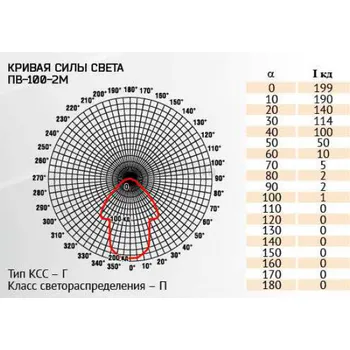

КСС

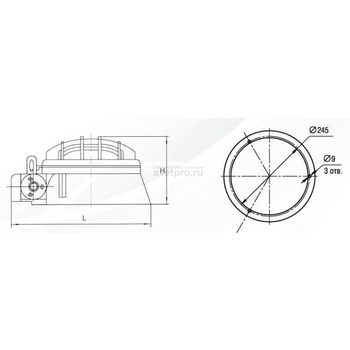

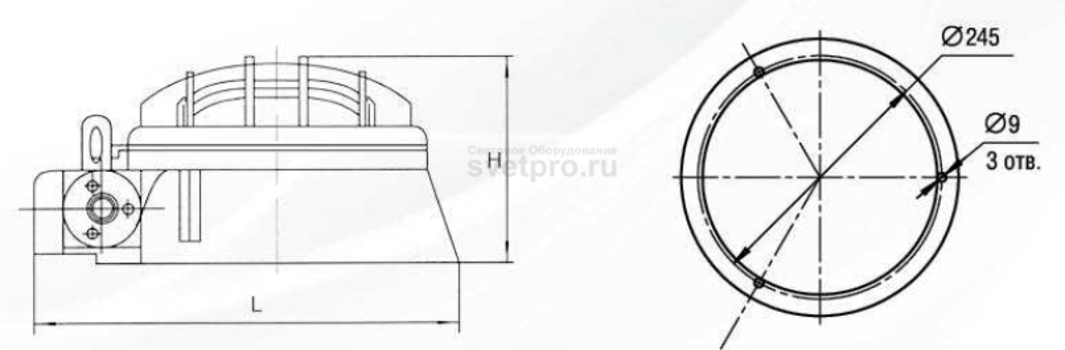

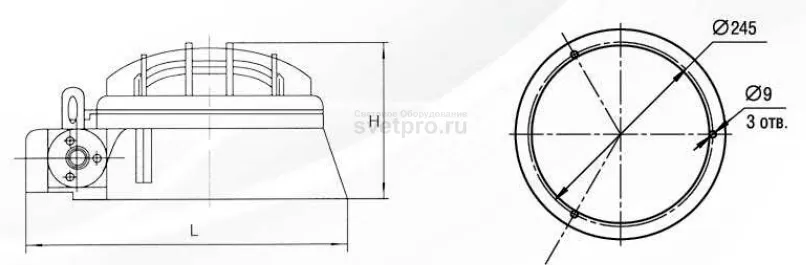

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | КПД% не менее | Осевая сила света, не менее, кд | Тип светофильтра | Габариты не более, мм | Масса не более, кг | ||
---|---|---|---|---|---|---|---|---|
Тип | Мощность | Цоколь | ||||||
ПВ-100-2М | ЛОН | до 100 | E27 | 30 | 50 | колпак, стекло защитное | 325x155 | 11,0 |
ПВ-100-2М-1 | ЛОН | до 100 | E27 | 50 | 180 | колпак | 325x155 | 11,0 |
ПВ-100-2М КЛЛ | КЛЛ | до 25 | E27 | 30 | 50 | колпак, стекло защитное | 325x155 | 11,0 |
ПВ-100-2М-1 КЛЛ | КЛЛ | до 25 | E27 | 50 | 180 | колпак | 325x155 | 11,0 |
ПВ-100-2М СДЛ | СДЛ | до 12 | E27 | 30 | 50 | колпак, стекло защитное | 325x155 | 11,0 |
ПВ-100-2М-1 СДЛ | СДЛ | до 12 | E27 | 50 | 180 | колпак | 325x155 | 11,0 |
