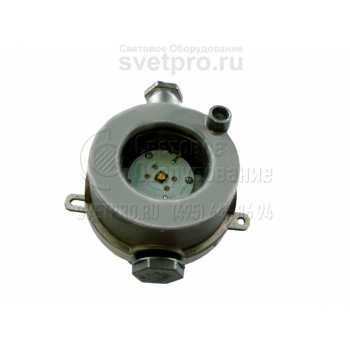

Астер Ех И Взрывозащищенный светильник с галогенной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Галогенная лампа (ГЛН) |
Цоколь: | G4, G9, GU5.3, GY6.35 |
Номинальное напряжение: | 12-220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Астер Ех И |
Мощность: | 20-75 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительный прибор Астер Ex И применяют для комбинированного освещения рабочих мест, расположенных в цехах и кабинах передвижных установок, устанавливают в шкафах с инженерным оборудованием. 1-я степень взрывозащиты дает основания к использованию изделий в 1-й и 2-й зоне, на которых не исключено образование взрывоопасной среды.
Для установки применяется планка или поворотная скоба, обеспечивающая наклон изделия при корректировке направления светового потока. Прямой тупиковый ввод кабеля предусмотрен в базовой комплектации (один кабельный ввод). Доступно и транзитное подключение при использовании дополнительного ввода.
Галогенная лампа (20, 50, 75 Вт) со штырьковым цоколем в модификациях изделия потребляет электроэнергию от источника с постоянными (12 В) или переменными значениями (220 В).
Взрывонепроницаемость оболочки обеспечивают конструктивные элементы: литой корпус и обечайка с плоским прозрачным светопропускающим стеклом (узел неразъемный). Объединенные части фиксируются стопорным винтом. Герметичность оптического отсека – IP65. Материалы устойчивы к наличию агрессивной среды, источник света сохраняет работоспособность в температурном интервале: -45°С – +40°С.
Конструкция
Светильники состоят из плоского стеклянного светопропускающего элемента и алюминиевого корпуса. В светильниках светопропускающий элемент заключен в обечайку. В собранном светильнике обечайка фиксируется в корпусе специальным стопорным винтом.
Комплект поставки
В базовом варианте светильник поставляется с планкой и одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Маркировка взрывозащиты | 1Ех d IIC T6 Gb |
Диапазон рабочих температур | минус 45°C – плюс 40°C |
Масса не более, кг | 2,5 |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от O9 до O16мм, сечением жил не более 2,5мм2 |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Код | Наименование товара | Фото |
---|---|---|

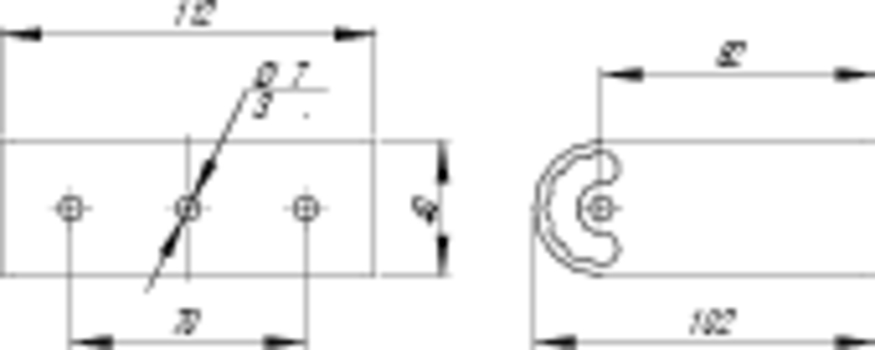

981501 | Скоба поворотная |
Варианты установки и крепежа

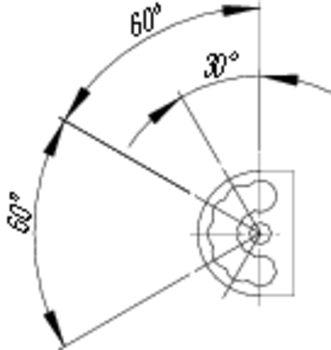

Светильник с поворотной скобой | Скоба поворотная | Углы фиксации |

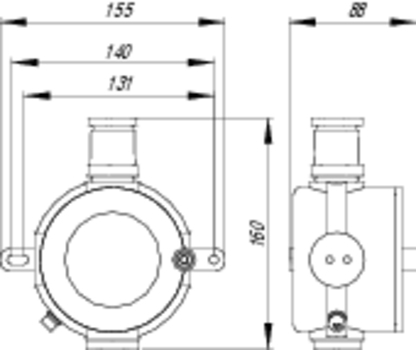

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Мощность лампы, Вт | Напряжение питания |
---|---|---|---|---|
151001 | АСТЕР Ex И-20(G4) | G4 | 20 | 12 |
151002 | АСТЕР Ex И-75( GY6,35) | GY6,35 | 75 | 12 |
151003 | АСТЕР Ex И-75(G9) | G9 | 75 | 220 |
151004 | АСТЕР Ex И-50(GU5,3) | GU5,3 | 50 | 12 |
