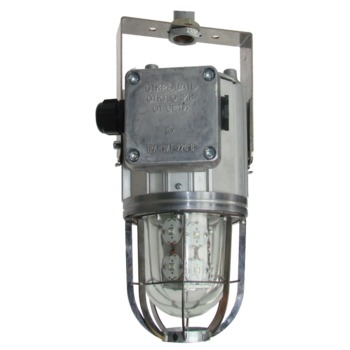

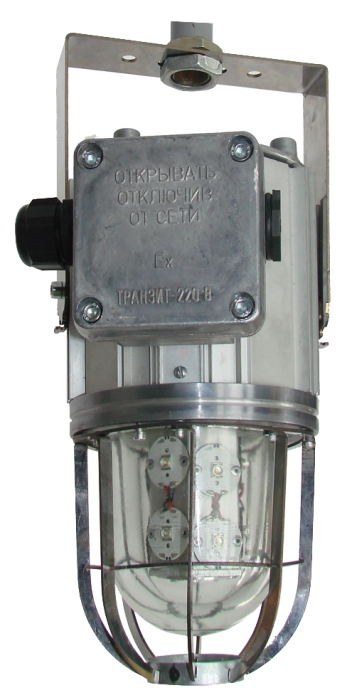

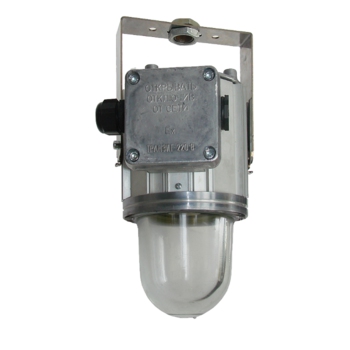

Эмлайт Ф Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Эмлайт Ф |
Мощность: | 13-26 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Модель Эмлайт Ф применяется на промышленных предприятиях, на которых по специфике производства не исключено создание взрывоопасной среды внутри помещений, или на наружных территориях. Изделие рекомендовано для зон 1 и 2 химических, нефтеперерабатывающих, лакокрасочных, деревообрабатывающих, текстильных предприятий.

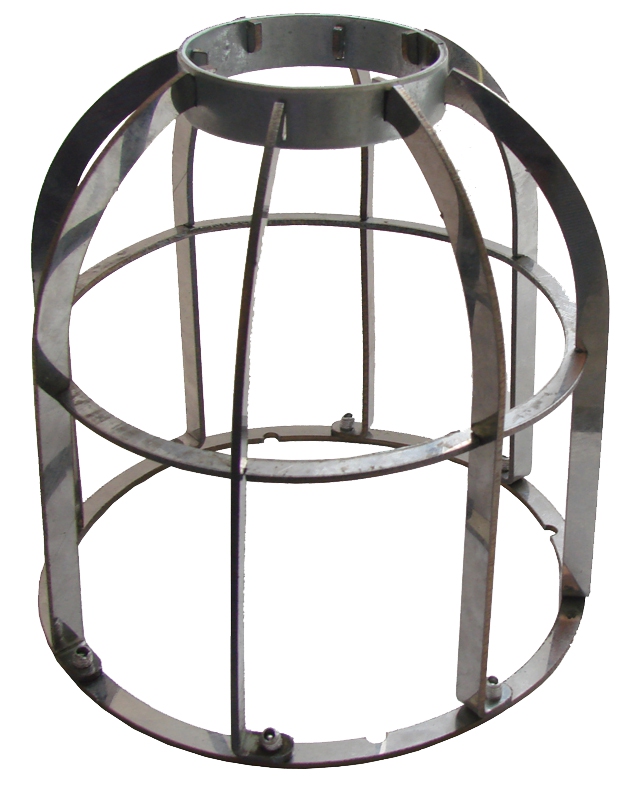

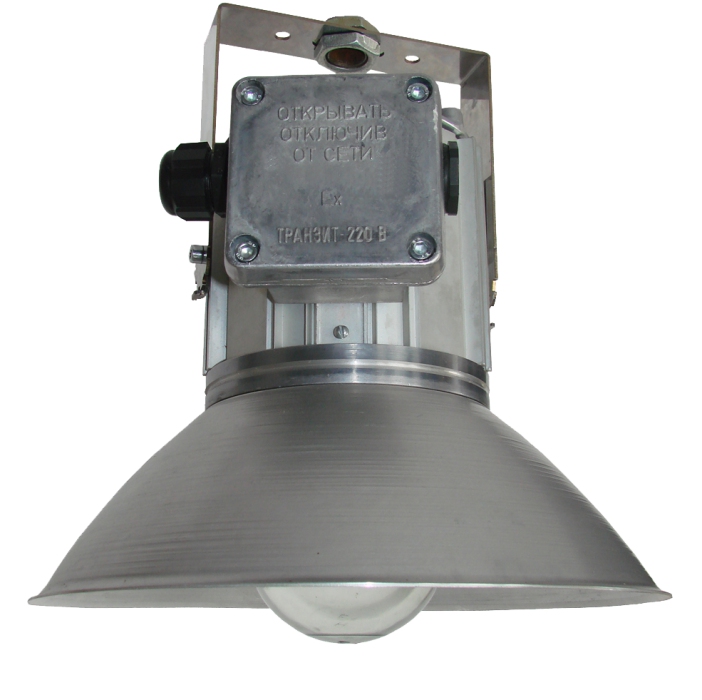

Крепления, входящие в базовый комплект или дополнительный перечень, обеспечат фиксируемый или регулируемый подвес на трубу, монтажный профиль, крюк и встраиваемую установку. Защитный угол (15°) формируется аксессуаром – внешним отражателем, механическую защиту повышает металлическая решетка.
В модификациях используются КЛЛ мощностью 13, 18, 26 Вт с ЭПРА. Каждая версия выполнена в трех исполнениях (КР, КТ, КМ), предназначающихся для транзитного (кроме КМ) и тупикового подключения. Стабильность работы источника света соблюдается в воздушной среде, температура которой входит в диапазон: -20°С – +40°С.
Взрывонепроницаемость оболочки соблюдается резьбовым объединением конструктивных частей: корпуса, обечайки (неразъемный узел со светопропускающим колпаком) и крышки. Металлические части, изготовленные из алюминия, устойчивы к коррозии, стекло – прозрачное, ударопрочное. Герметичность изделия – IP65.
Конструкция

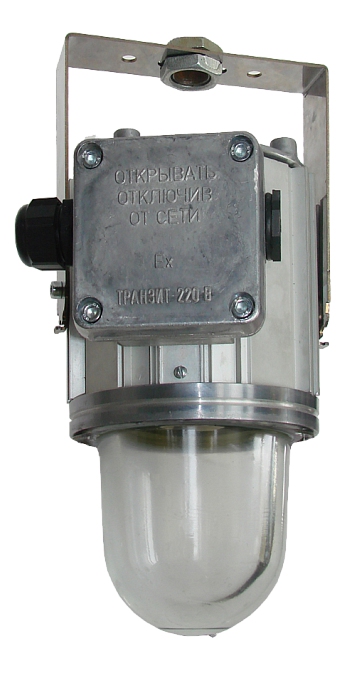

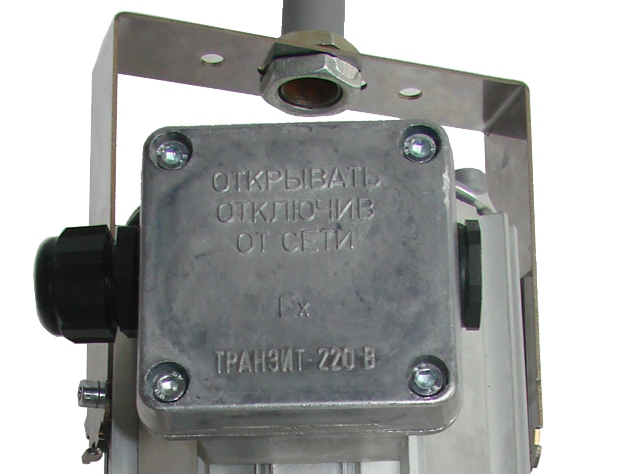

Светильник «Эмлайт» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Исполнение светильника КР», имеет вводную коробку, исполнение КТ – с прямым кабельным вводом и возможностью транзитного монтажа, исполнение КМ – с прямым кабельным вводом и возможностью только тупикового монтажа. В исполнениях светильников «Эмлайт КР», «Эмлайт КТ» возможен и транзитный и тупиковый монтаж. В исполнении «Эмлайт КМ» возможен только тупиковый монтаж.
Комплект поставки
В базовом варианте светильник поставляется с одним кабельным вводом, поворотным подвесом, без решётки и отражателя.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса | 5.5 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2, для автомобильных M18 |
Монтаж | транзитный или тупиковый 3 х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 (добавить букву «т» в слове «транзитный», убрать лишние переносы и табуляции, формат текста «по ширине») |
Защитный угол (с отражателем) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |

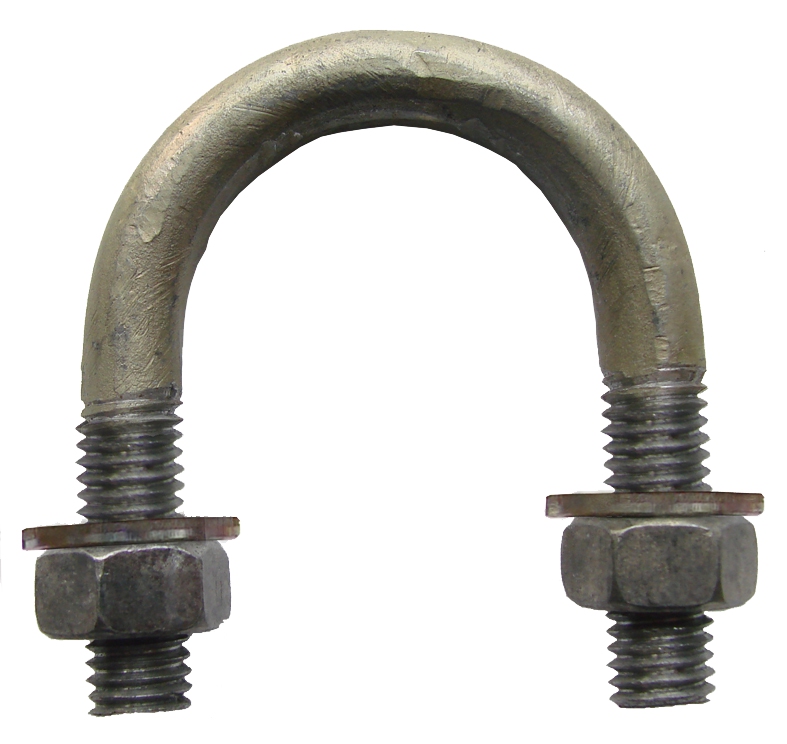

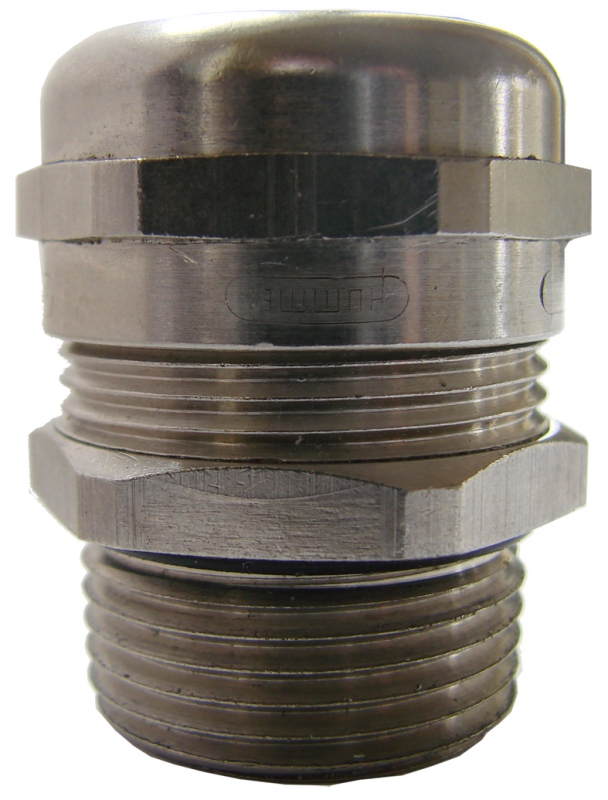

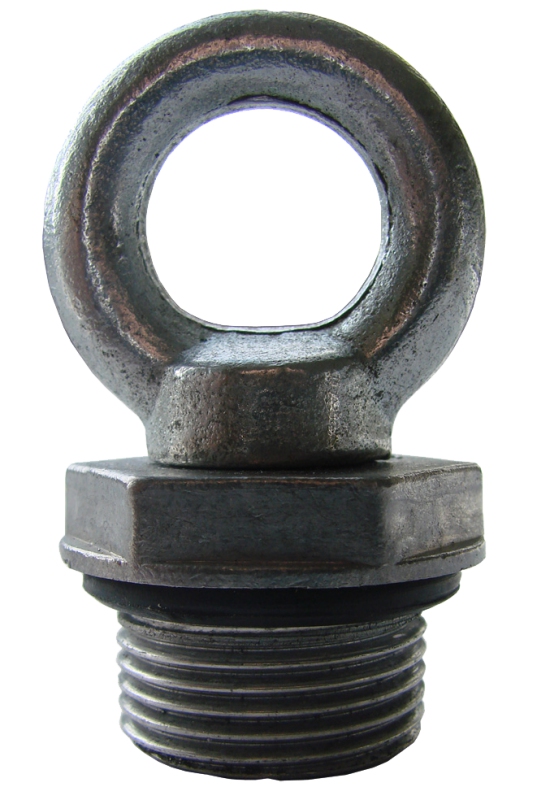

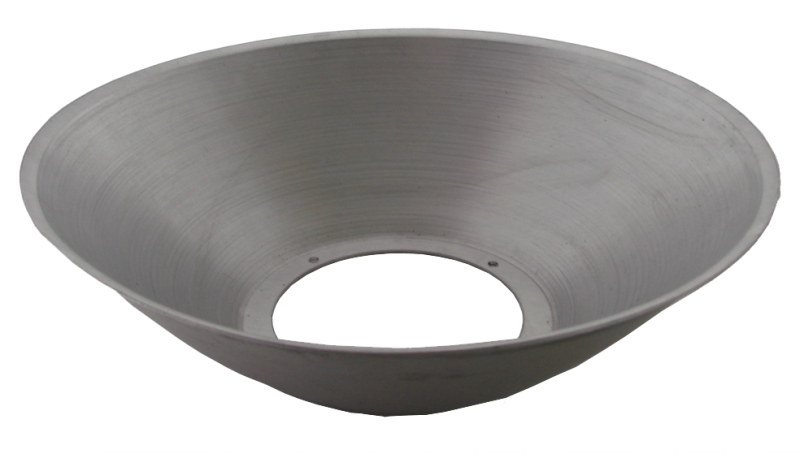

Дополнительная комплектация

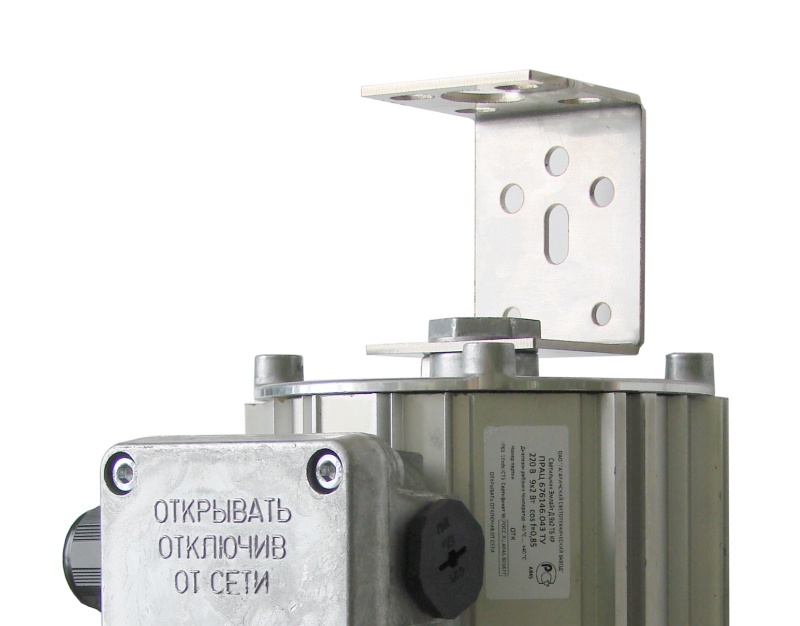

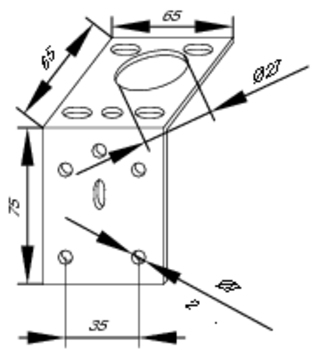

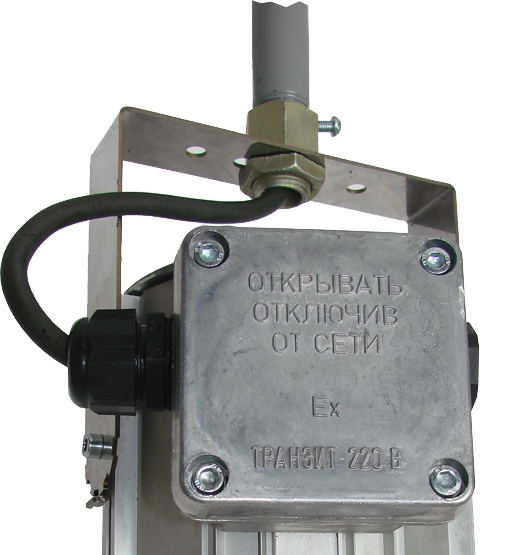

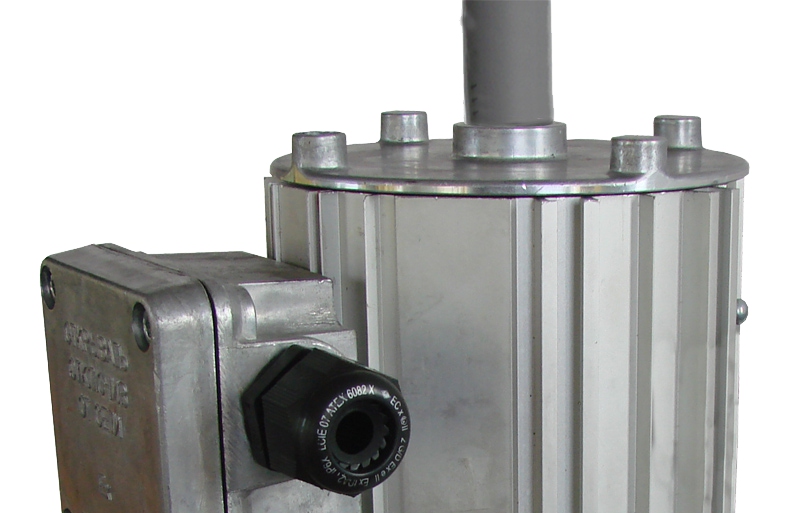

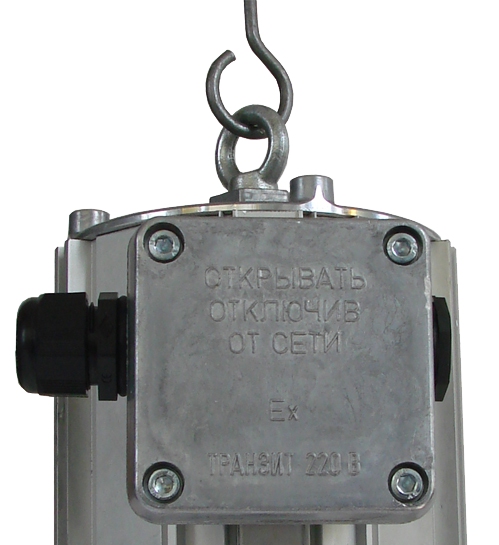

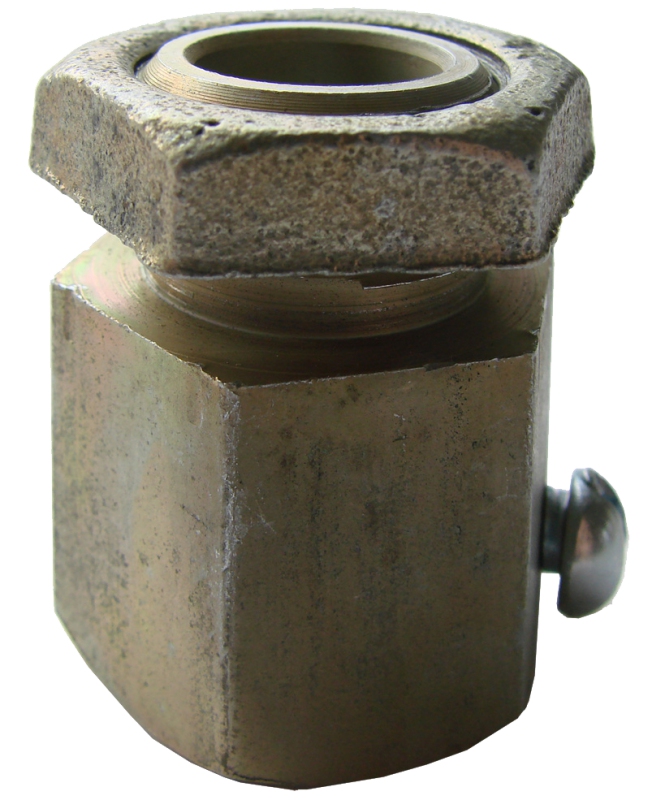

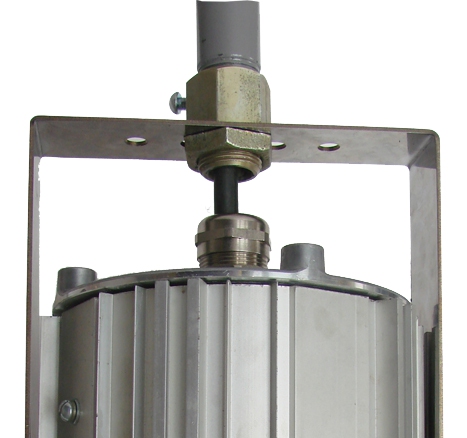

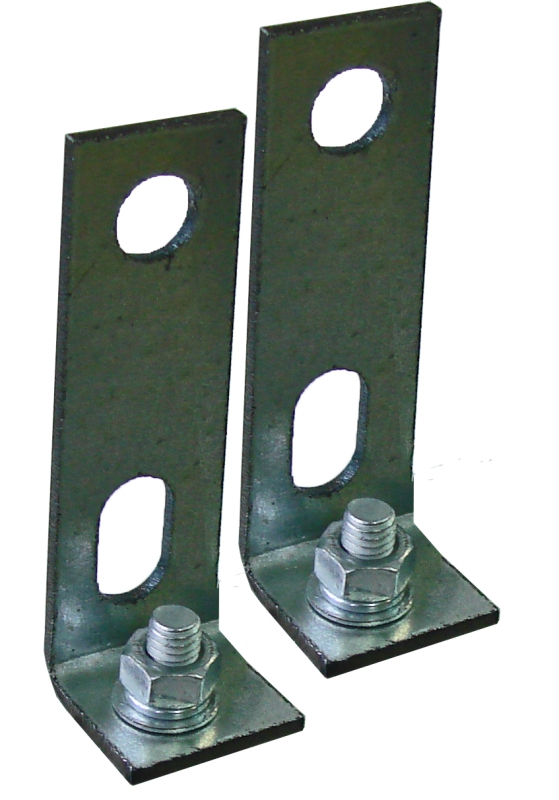

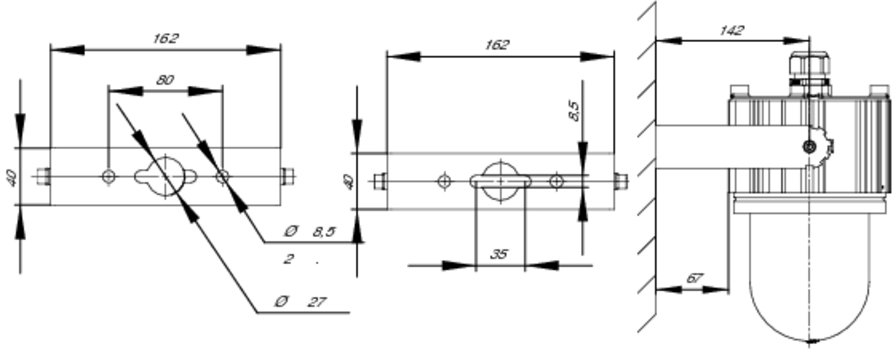

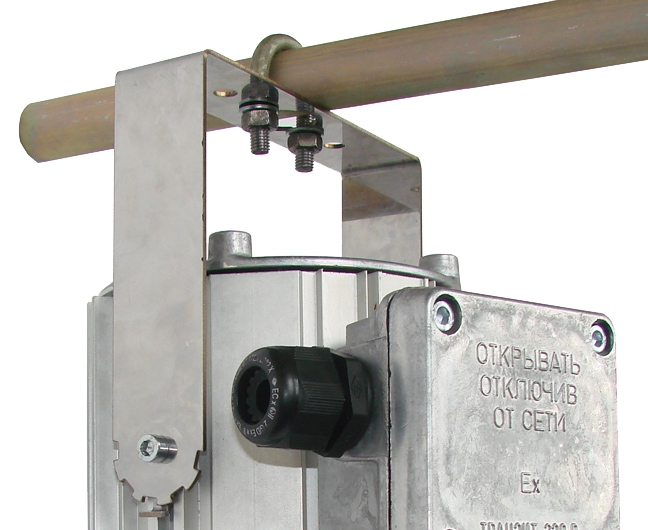

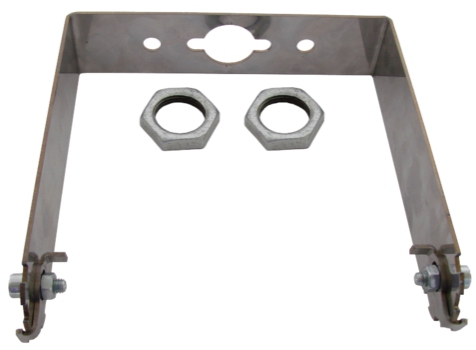

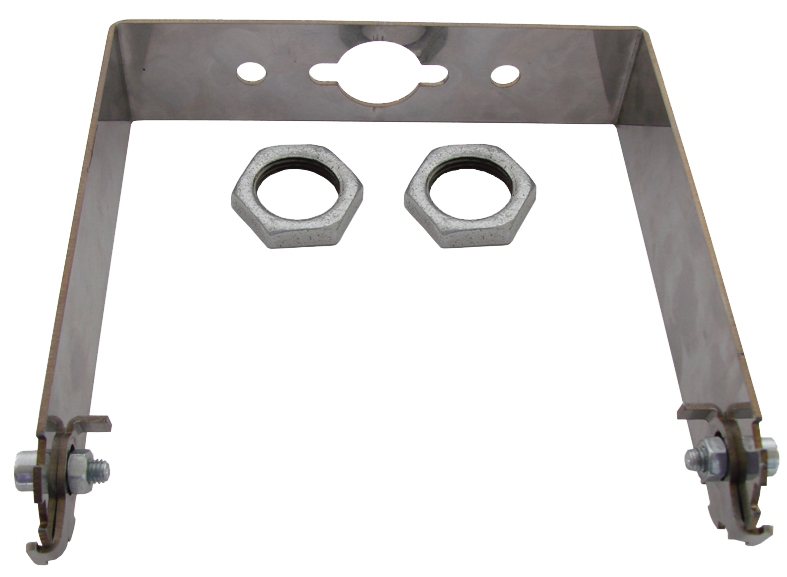

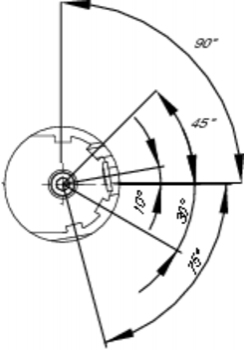

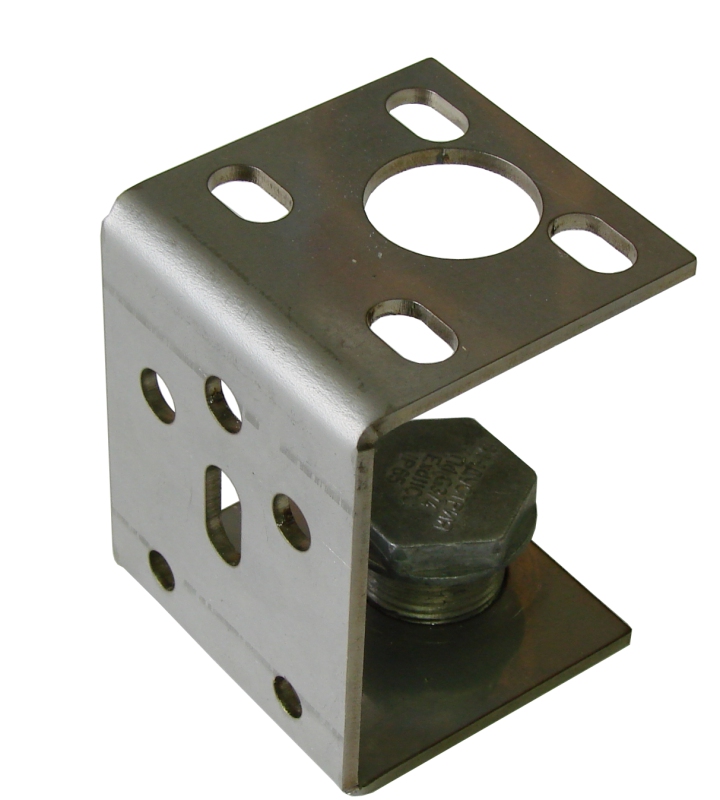

Варианты установки и крепежа

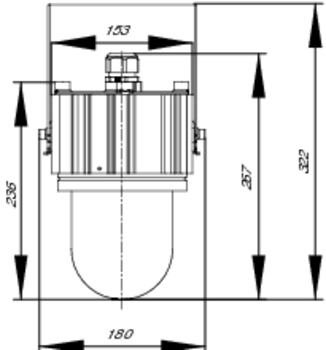

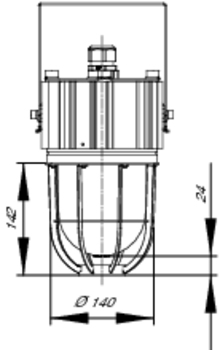

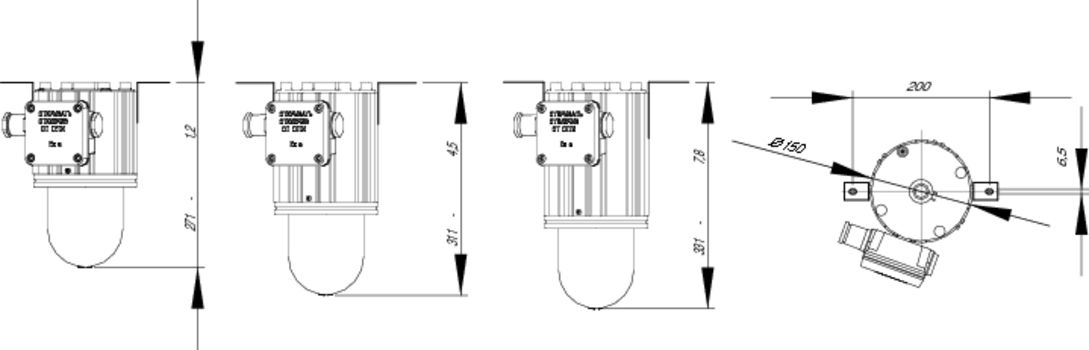

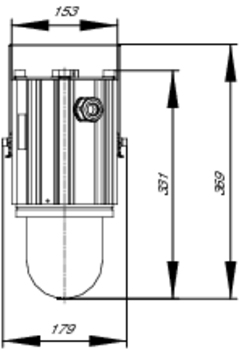

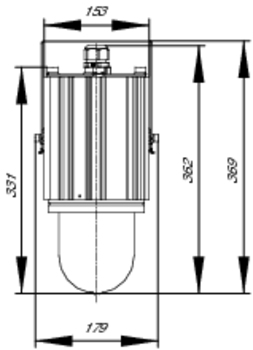

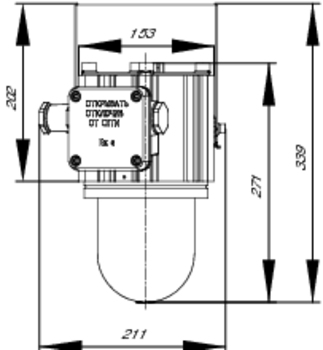

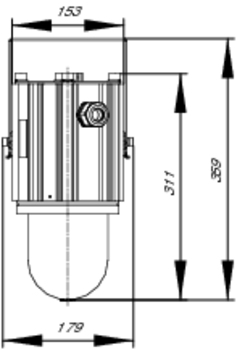

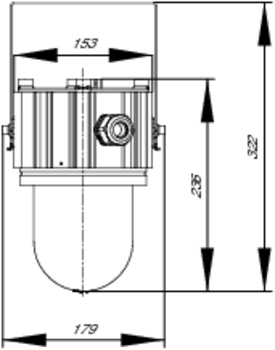

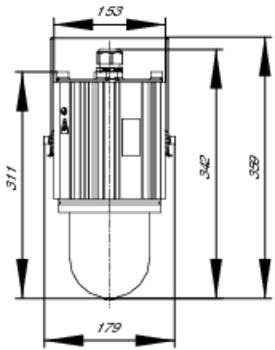

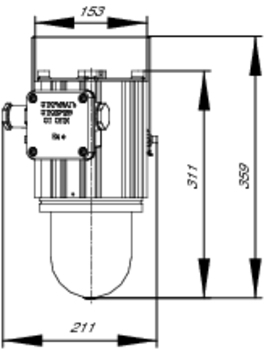

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Маркировка взрывозащиты | Диапазон рабочих температур | Наличие ЭПРА | Типоразмер |
---|---|---|---|---|---|---|
085001 | Эмлайт Ф-13 КР (GX24q-1) | КЛЛ-13, GX24q-1 | 1ExdsIICT6 | -20°С…+40°С | есть | 1 |
085002 | Эмлайт Ф-13 КТ (GX24q-1) | КЛЛ-13, GX24q-1 | 1ExdIICT6 | -20°С…+40°С | есть | 2 |
085003 | Эмлайт Ф-13 КМ (GX24q-1) | КЛЛ-13, GX24q-1 | 1ExdIICT6 | -20°С…+40°С | есть | 3 |
085004 | Эмлайт Ф-18 КР (GX24q-2) Э КМ | КЛЛ-18, GX24q-2 | 1ExdsIICT6 | -20°С…+40°С | есть | 1 |
085005 | Эмлайт Ф-18 КТ (GX24q-2) | КЛЛ-18, GX24q-2 | 1ExdIICT6 | -20°С…+40°С | есть | 2 |
085006 | Эмлайт Ф-18 КМ (GX24q-2) | КЛЛ-18, GX24q-2 | 1ExdIICT6 | -20°С…+40°С | есть | 3 |
085007 | Эмлайт Ф-26 КР (GX24q-3) | КЛЛ-26, GX24q-3 | 1ExdsIICT6 | -20°С…+40°С | есть | 1 |
085008 | Эмлайт Ф-26 КТ (GX24q-3) | КЛЛ-26, GX24q-3 | 1ExdIICT6 | -20°С…+40°С | есть | 2 |
085009 | Эмлайт Ф-26 КМ (GX24q-3) | КЛЛ-26, GX24q-3 | 1ExdIICT6 | -20°С…+40°С | есть | 3 |
