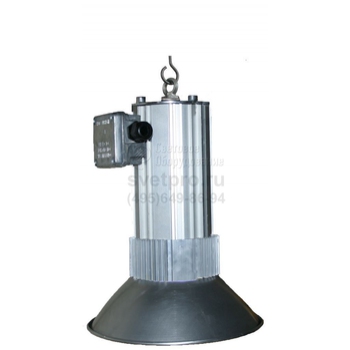

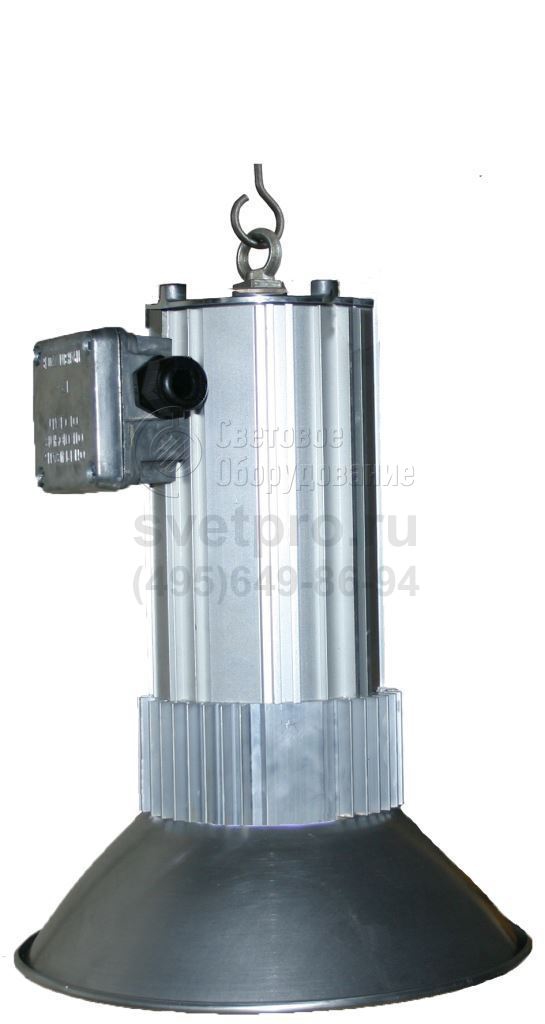

Эмлайт спот ДМ Направленный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | Эмлайт спот ДМ |
Мощность: | 60-150 Вт |
Световой поток: | 6600-16500 лм |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Эмлайт спот ДМ предназначены для зон 1-го и 2-го класса территорий, на которых может образоваться взрывоопасная среда, предприятий химической, нефтяной, нефтехимической, газовой, деревообрабатывающей, лакокрасочной, текстильной промышленности.
Светильники подвешиваются на рым-болт (базовая комплектация) или с использованием дополнительных аксессуаров: поворотного и комбинированного подвеса, хомута, универсальной скобы. Вводная коробка установлена на корпусе. Разновидности монтажа: тупиковый (базовая модификация) и транзитный, требующий приобретения второго кабельного ввода.
Четыре модификации со светодиодным источником света и ЭПРА: 6600–16 500 лм (60–150 Вт) представлены версиями с отражателем и углом рассеивания: 110° и 30°. Цветовая температура 4000 К – 5000 К при заказе может быть изменена на: 2700 К – 4000 К или 5000 К – 10 000 К. Корректировка ведет к изменению количества излучаемого света на ±10%.
Взрывонепроницаемую оболочку образует резьбовое объединение алюминиевого корпуса, крышки и обечайки с залитым в нее ударопрочным стеклом. Герметичность оптического отсека – IP65. Наружная температура, не влияющая на эксплуатацию светильников Эмлайт спот ДМ: -45°С – +40°С.
Описание конструкции
Светильник «Эмлайт спот ДМ» состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла, и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. Светильники «Эмлайт спот ДМ», имеют вводную коробку, возможен и транзитный и тупиковый монтаж.
Общие технические характеристики
Коэффициент мощности | 0,9 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 12 |
Срок службы | 10 лет |
Пример записи для заказа - 349002 Светильник Эмлайт спот ДМ-100 КР
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ
В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.
светильник поставляется с подвесом на рым-болт, с отражателем и одним кабельным вводом.

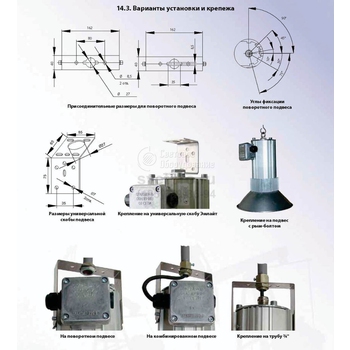

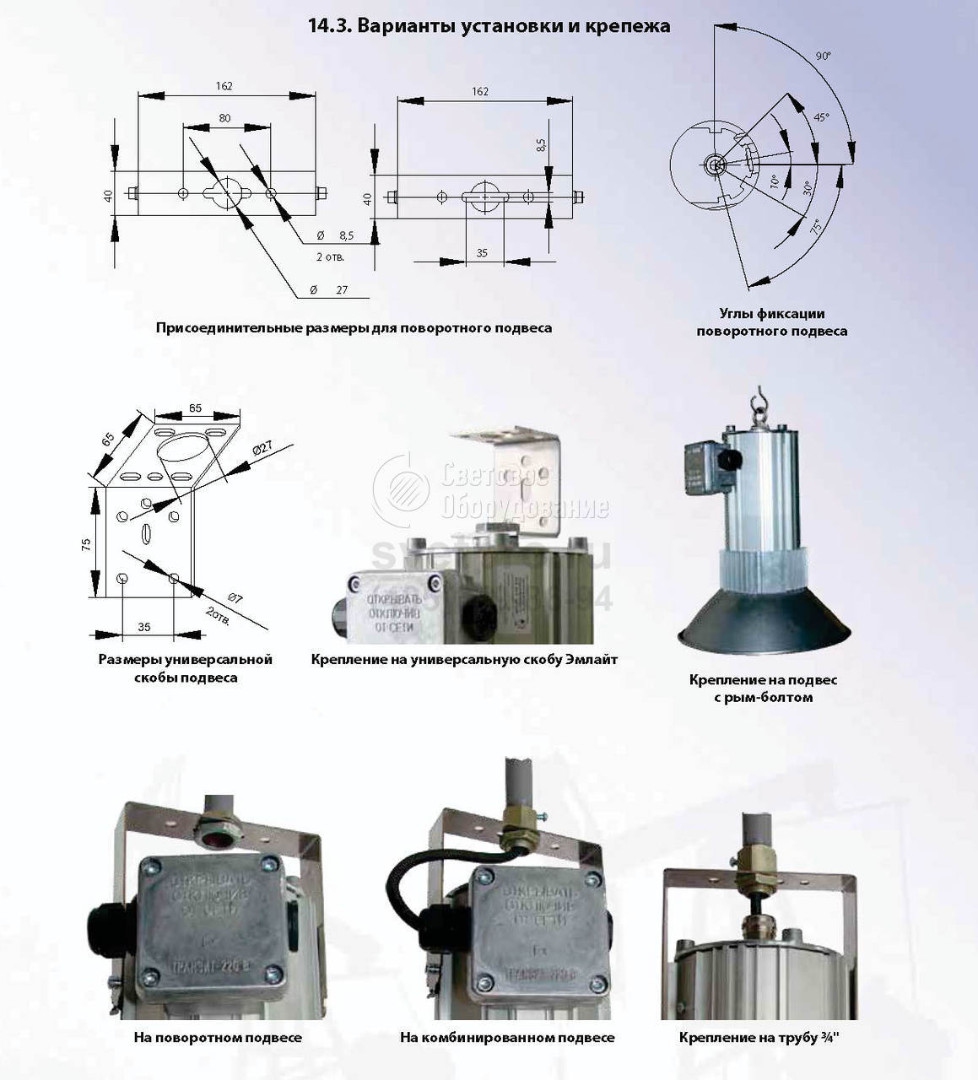

Варианты установки и крепежа

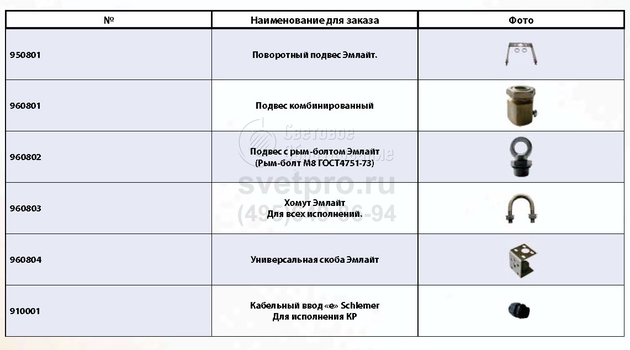

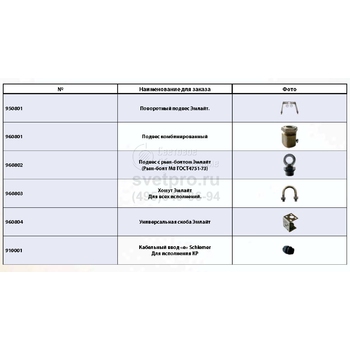

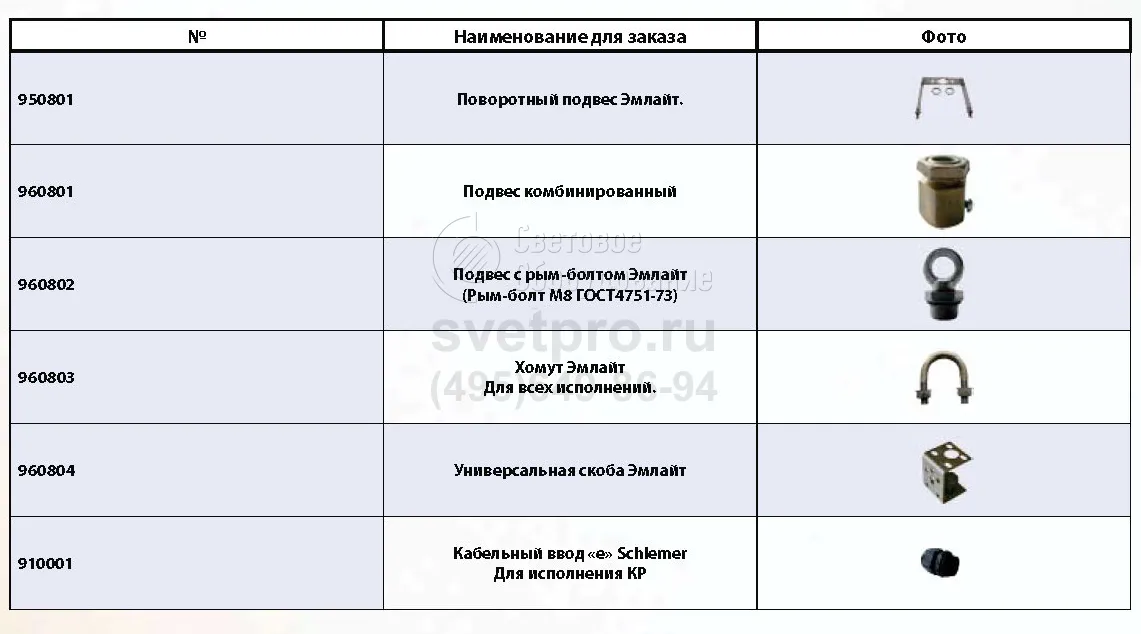

Дополнительная комплектация, поставляемая по отдельному заказу
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Световой поток, Лм | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|---|
Эмлайт спот ДМ-100 КР | 100 Вт | - | Светодиоды | 11000 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-120 КР | 120 Вт | - | Светодиоды | 13200 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-150 КР | 150 Вт | - | Светодиоды | 16500 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-60 КР | 60 Вт | - | Светодиоды | 6600 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-100 30 КР | 100 Вт | - | Светодиоды | 11000 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-120 30 КР | 120 Вт | - | Светодиоды | 13200 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-150 30 КР | 150 Вт | - | Светодиоды | 16500 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
Эмлайт спот ДМ-60 30 КР | 60 Вт | - | Светодиоды | 6600 | 1Ex d e IIC T5 Gb | от -45° до +40°С | Есть |
