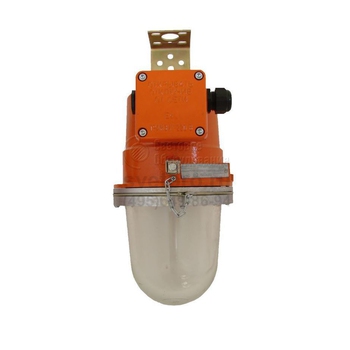

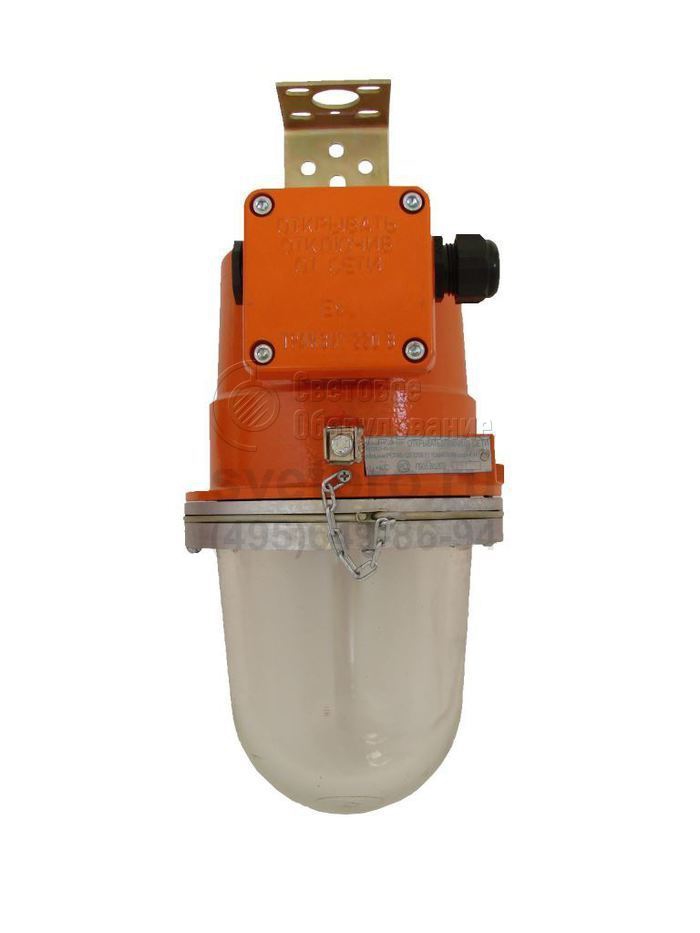

ФСП03-АО-01 Светильник аварийного освещения
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q3 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ФСП03-АО-01 |
Мощность: | 26 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ФСП03-АО-01 применяются в зонах 1 и 2, выделяемых на территориях химических, нефте- и газоперерабатывающих, лакокрасочных, деревообрабатывающих, текстильных предприятий в связи с вероятностью возникновения на них взрывоопасной среды.
Модель устанавливается на трубу и профиль посредством универсальной скобы, комбинированного и поворотного подвеса. Вводная коробка, обеспечивающая транзитный и тупиковый монтаж, в базовом варианте имеет один кабельный ввод и одну пробку (тупиковое подключение).
В модельном ряду имеется версия с контактами WAGO. Цифровой индекс 01 свидетельствует о полусферической форме светопропускающего купола. Дополнительная комплектация: дооснащение защитной решеткой и (или) отражателем (защитный угол 15°). Мощность применяемой КЛЛ – 26 Вт. Длительность работы светильника, своевременность зажигания ламп соблюдается при температуре от -20°С до +40°С.
ФСП03-АО-01 соответствует первому уровню взрывозащиты. Его обеспечивает взрывонепроницаемая оболочка, состоящая из литого корпуса и кольца с герметично и неразъемно зафиксированным боросиликатным рассеивателем. Объединение частей – по винтовому лабиринту. Герметичность IP65 соблюдена наличием резинового уплотняющего кольца.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 8 |
Срок службы | 10 лет |
Пример записи для заказа - 025020 Светильник ФСП03-АО-01
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

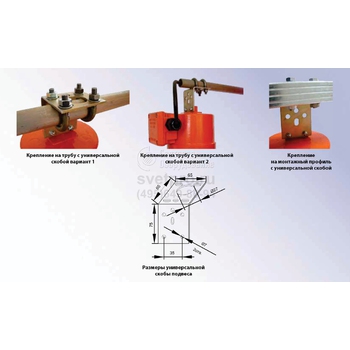

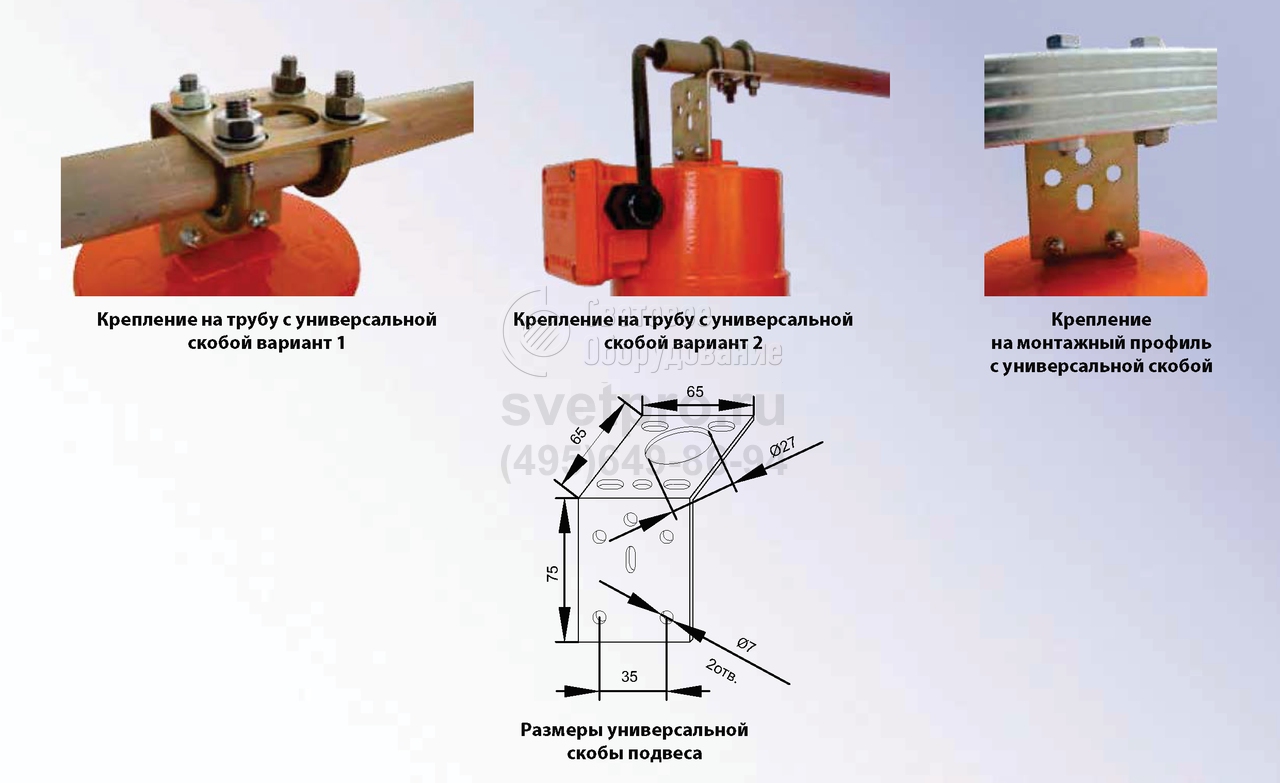

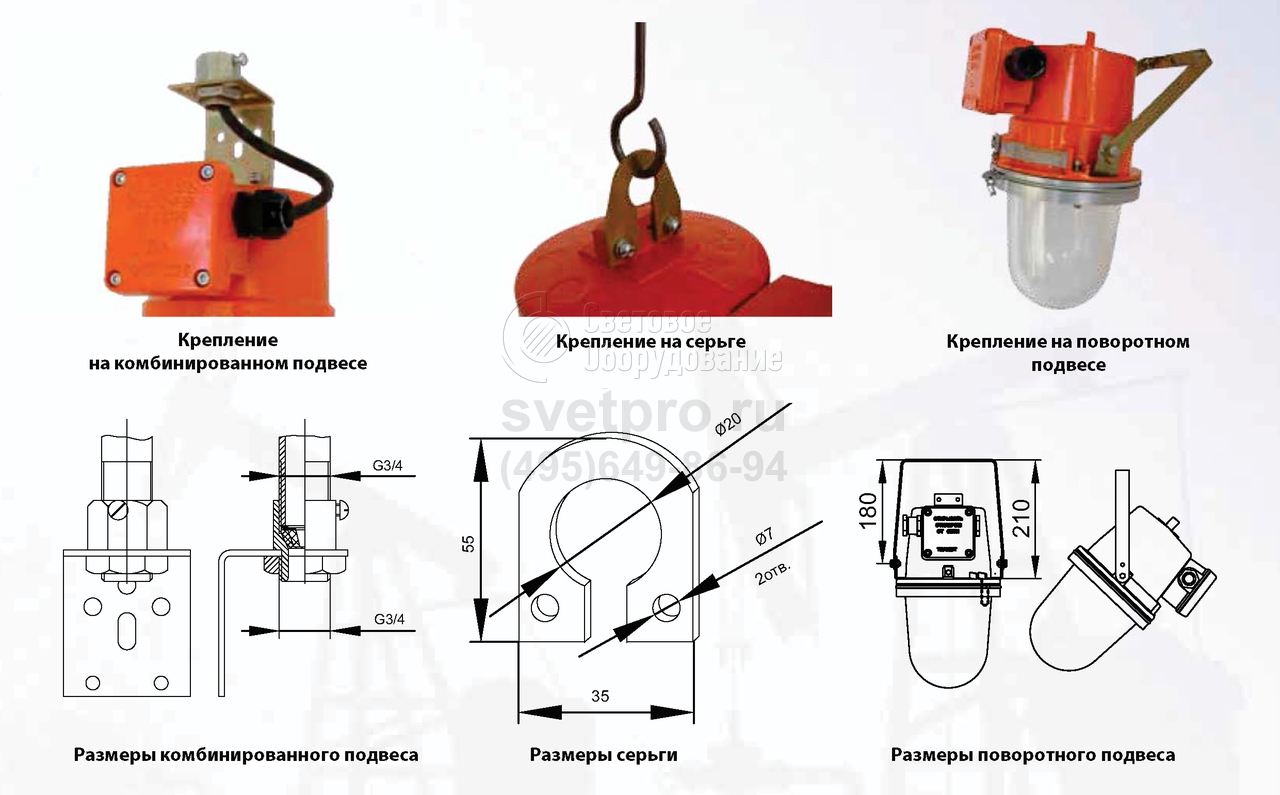

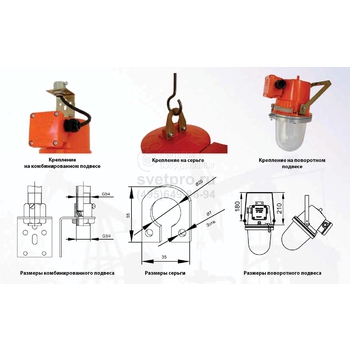

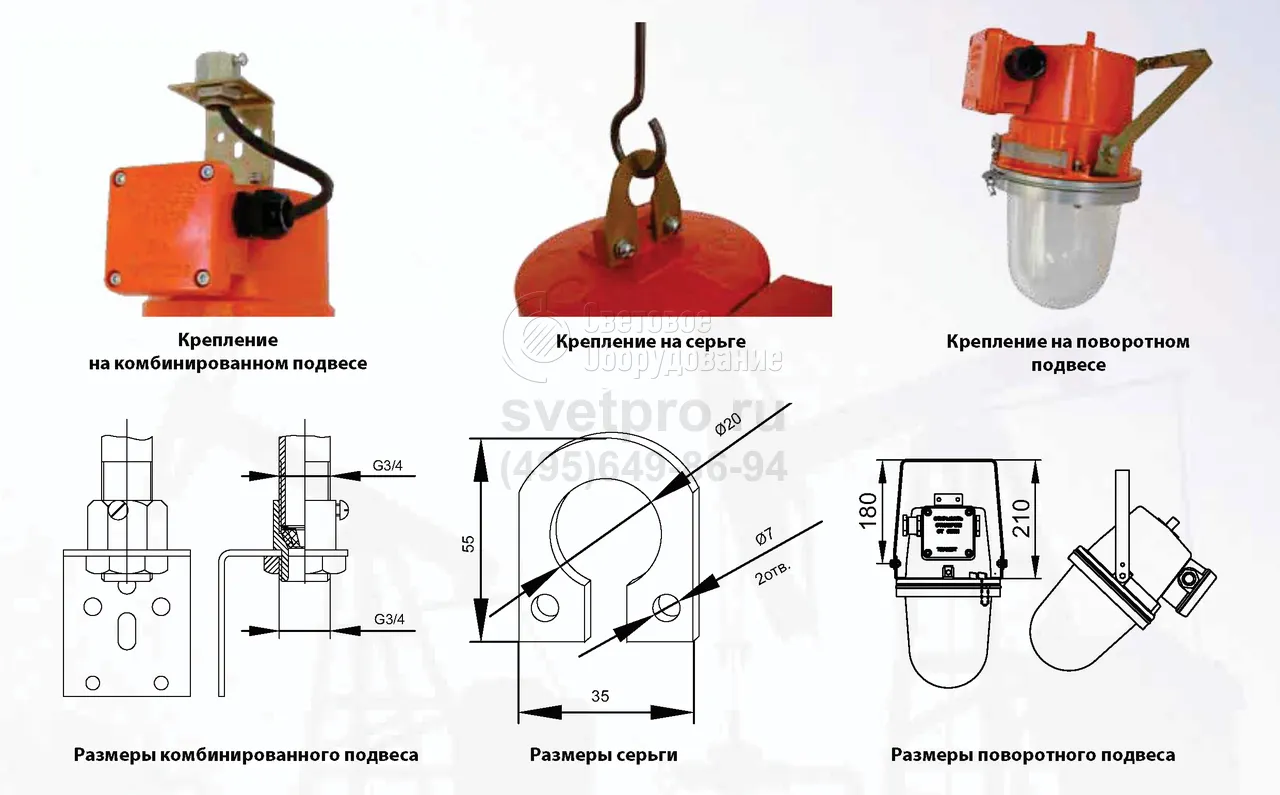

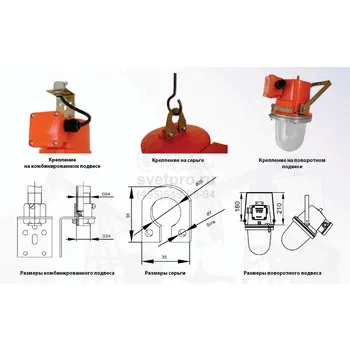

Варианты установки и крепежа

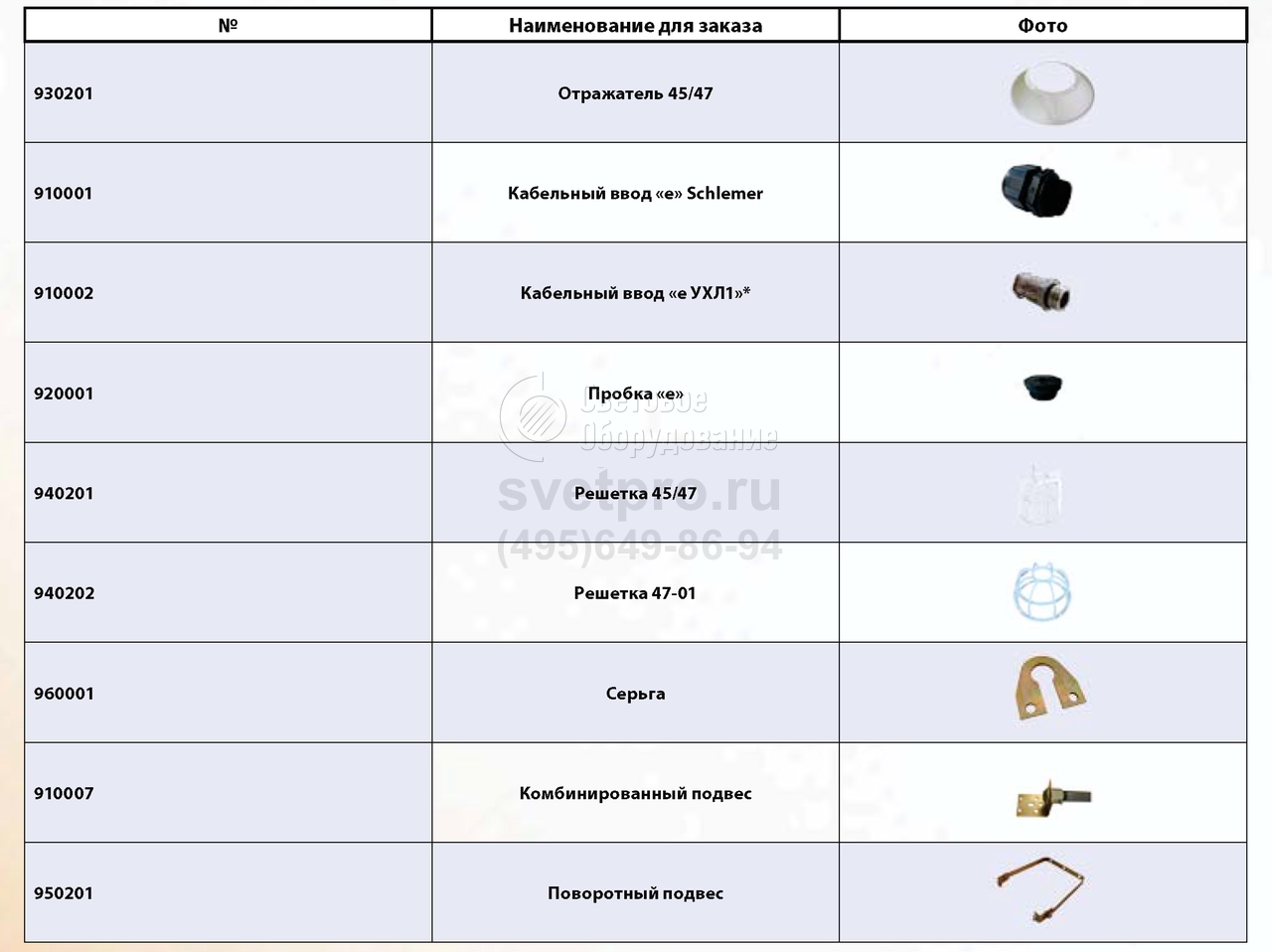

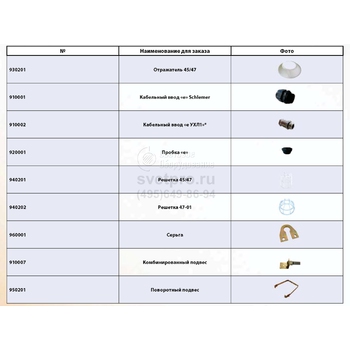

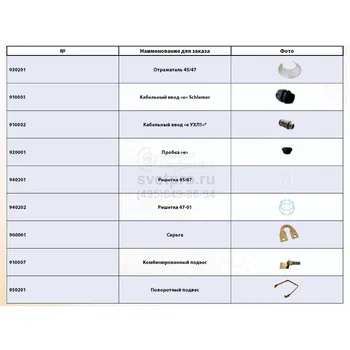

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

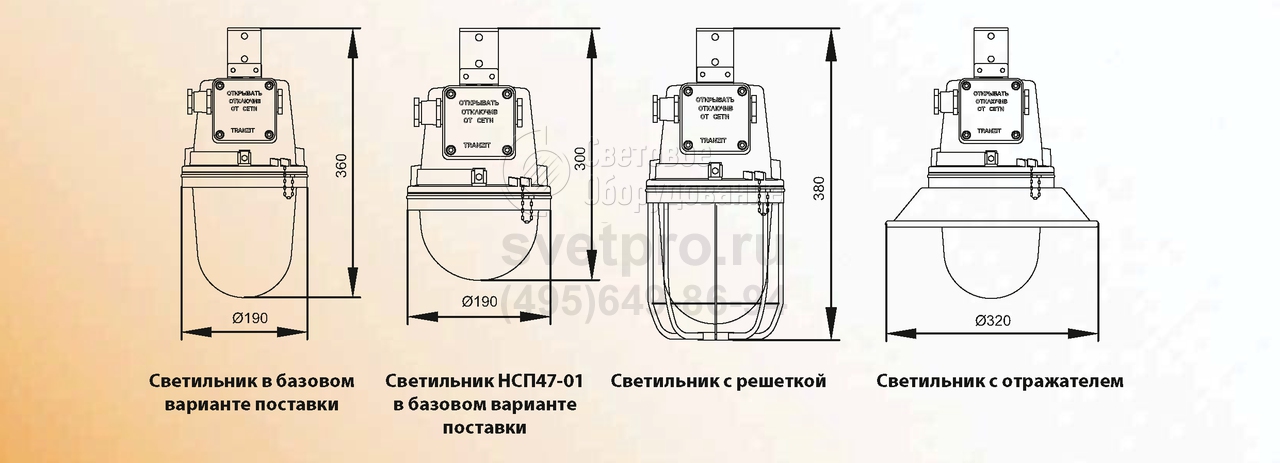

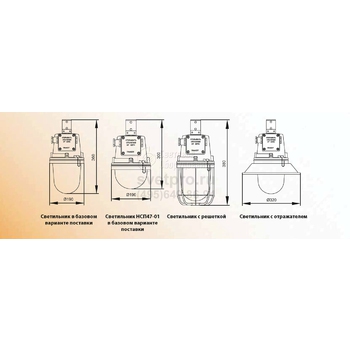

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ФСП03-АО-01 | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T5 Gb | от -20°С до +40°С | Есть |
ФСП03-АО-01 WAGO | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T5 Gb | от -20°С до +40°С | Есть |
