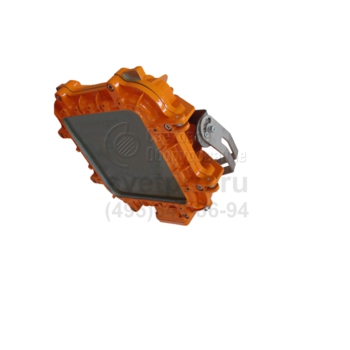

КВАДРО НС Взрывозащищенный прожектор
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | RX7s |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО НС |
Мощность: | 70 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Квадро НС применяются в зонах 1 и 2, выделяемых на территориях объектов, предназначенных для переработки нефтепродуктов, древесины, производство лакокрасочной, химической, текстильной продукции, в связи с вероятностью образования на них взрывоопасной среды.
Установку прожектора на опорной поверхности осуществляют с использованием поворотной скобы, позволяющей регулировать направление распространения света. Вводная коробка обеспечивает герметичность клемм и позволяет выполнять транзитный или тупиковый монтаж. В базовой комплектации – один кабельный ввод.

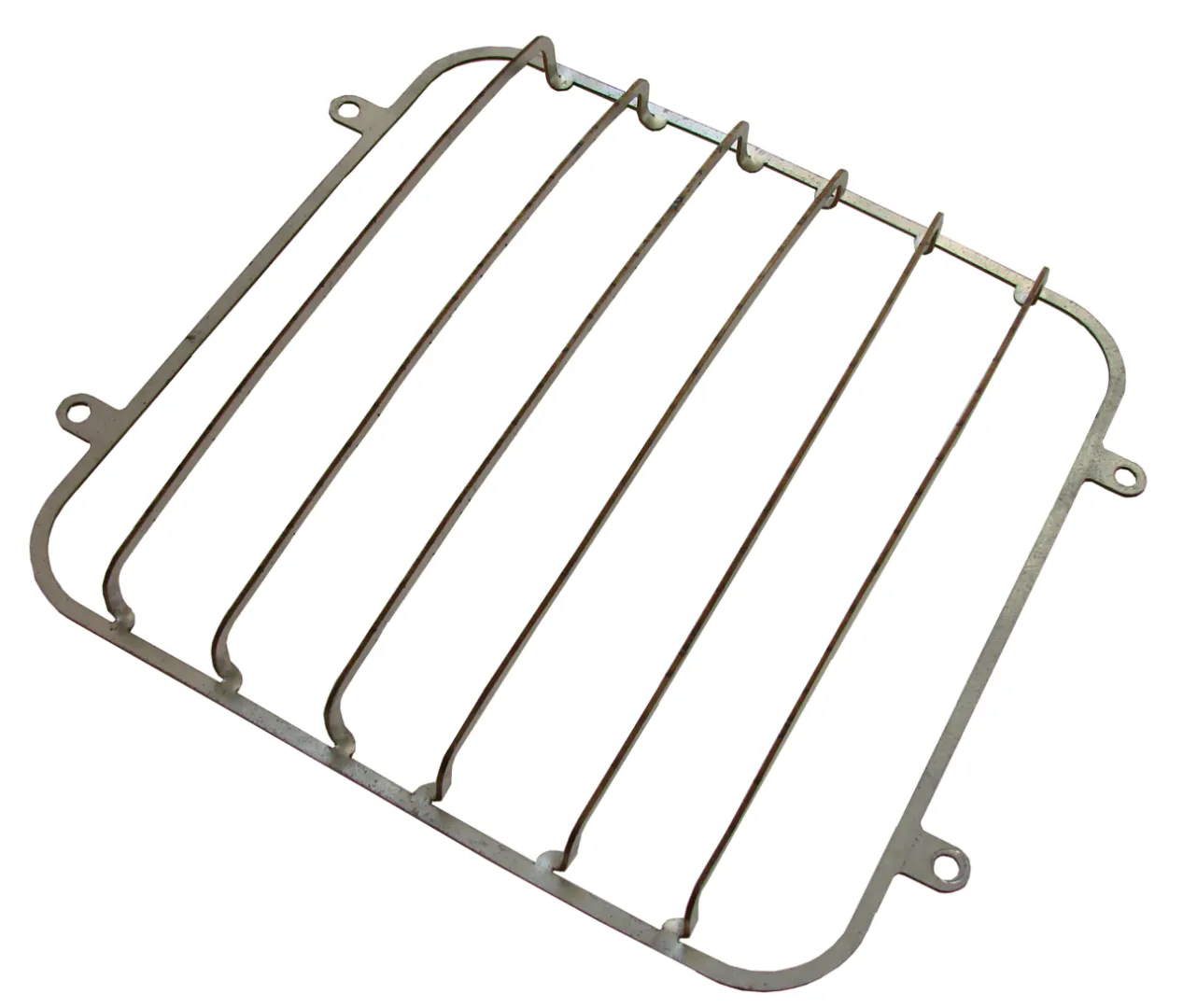

Модификации с лампой (70 Вт) ДНаТ и ДРИ оснащены ЭПРА, повышающим качество света и активное использование мощности, увеличивающим продолжительность эксплуатации изделия. Дополнительную защиту оптики выполняет металлическая решетка, входящая в перечень дополнительных аксессуаров.
Взрывозащищенное исполнение обеспечено взрывонепроницаемой оболочкой. Она создается винтовым объединением корпуса и обечайки с многослойным стеклом. Алюминиевый сплав, устойчивый к агрессивной среде, использован для литья корпуса и изготовления обечайки. Попаданию пыли и влаги в оптический отсек препятствует резиновая прокладка. Степень защиты – IP65.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло . Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Общие технические характеристики
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2, для автомобильных М18 |
Монтаж |
транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол (с отражателем) | 30 градусов |
Срок службы | 10 лет |
Масса | 10 кг |
Сейсмостойкость | 9 баллов по шкале МSK-64 |
Пример записи для заказа – «105006 Светильник КВАДРО-Ф-1х16 (GR10q) Э»
Для варианта климатического исполнения УХЛ1 – «103002 Светильник КВАДРО-Ж-70 УХЛ1»
Базовый вариант поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
Варианты установки и крепежа

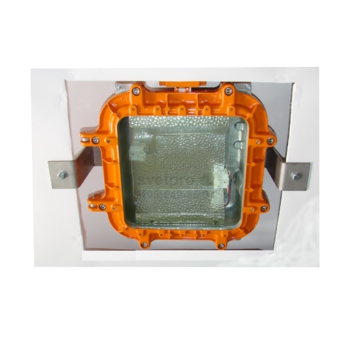

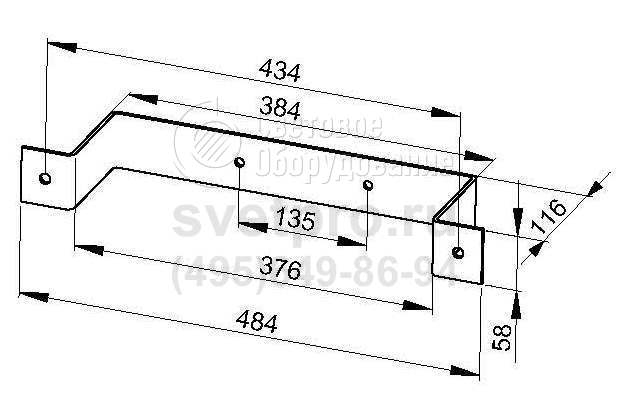

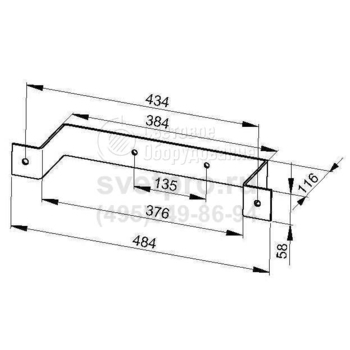

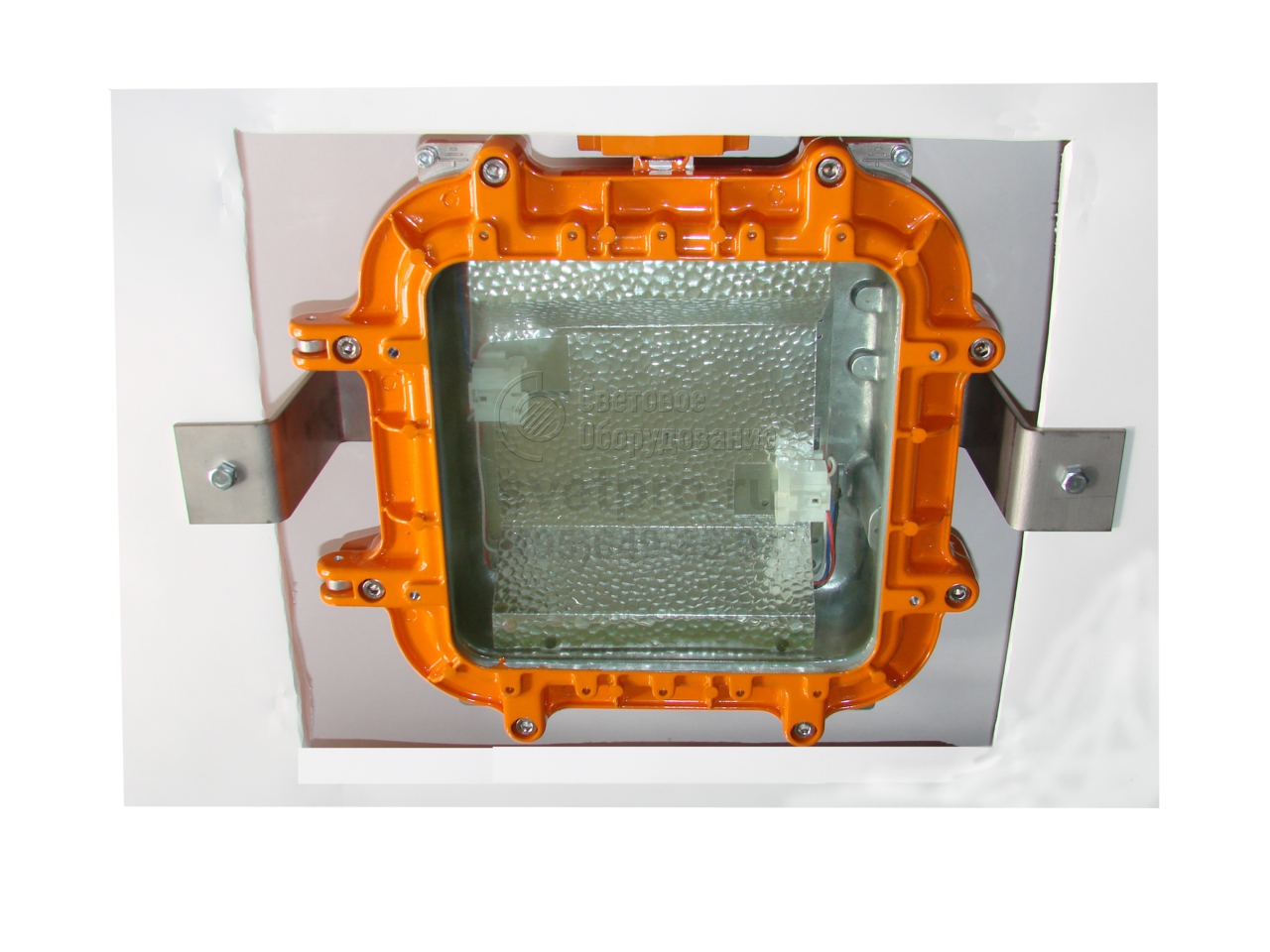

Крепление со скобой для внутреннего монтажа | Скоба для внутреннего монтажа |

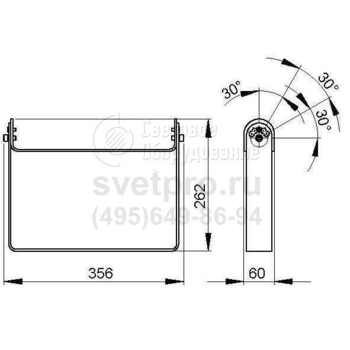

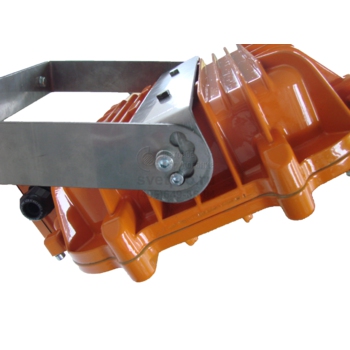

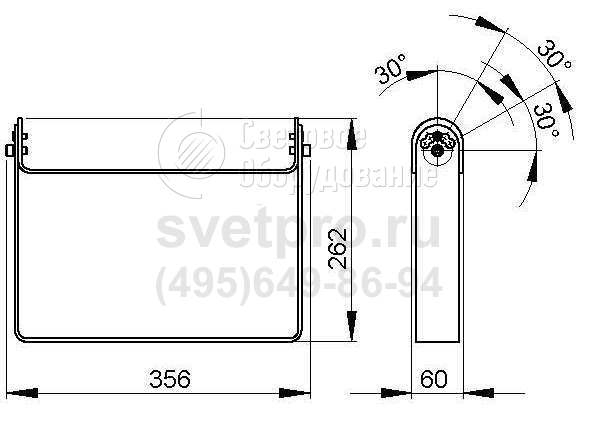

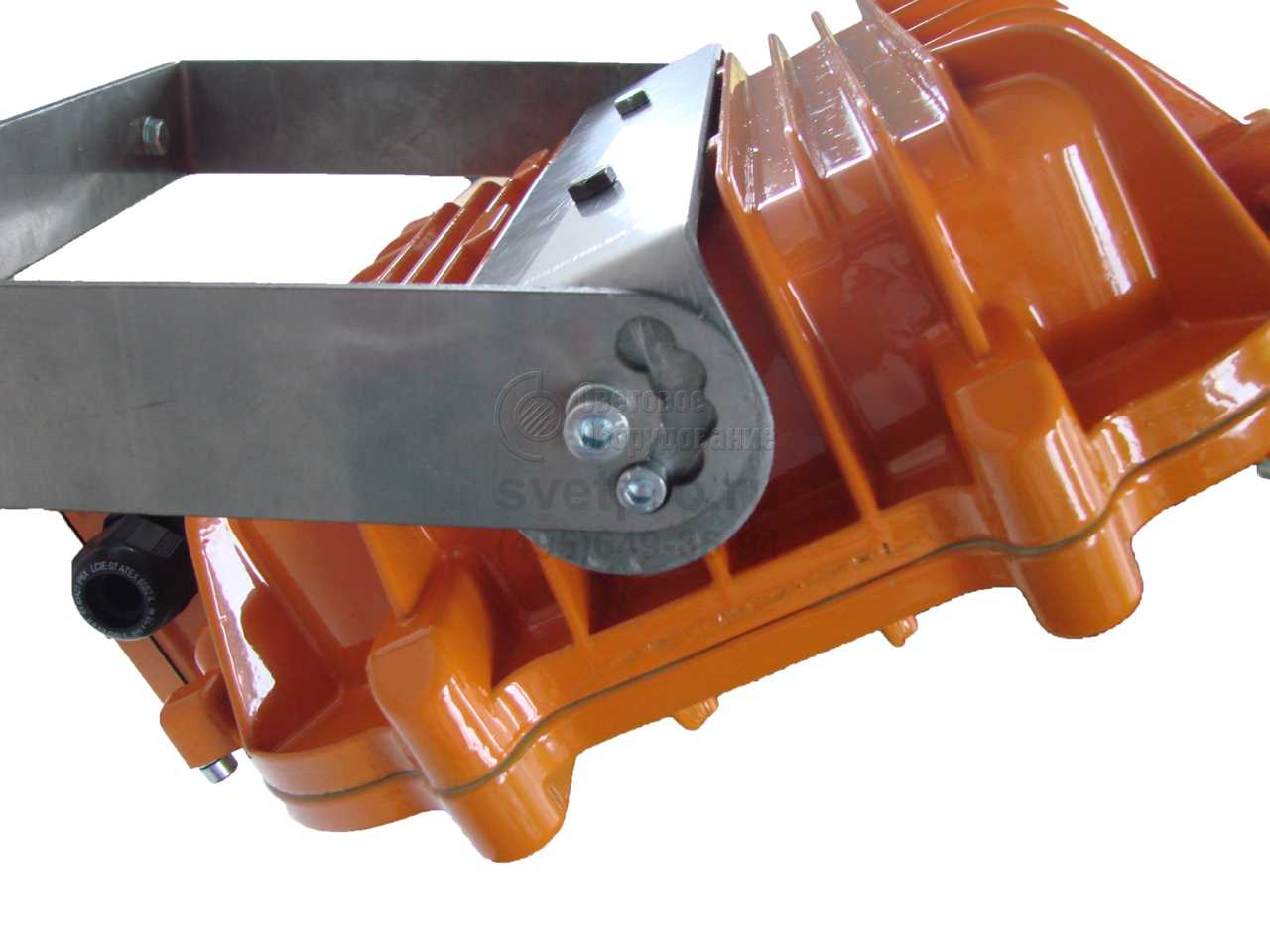

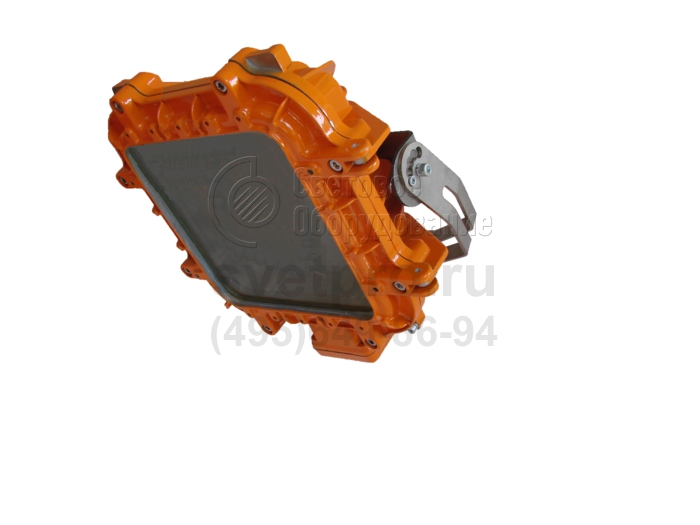

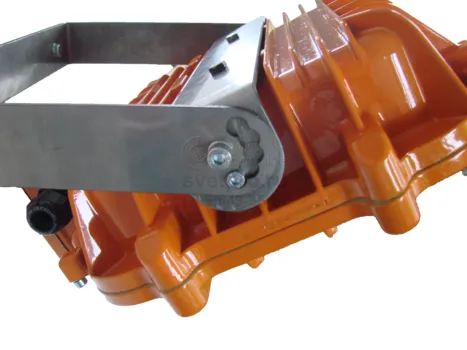

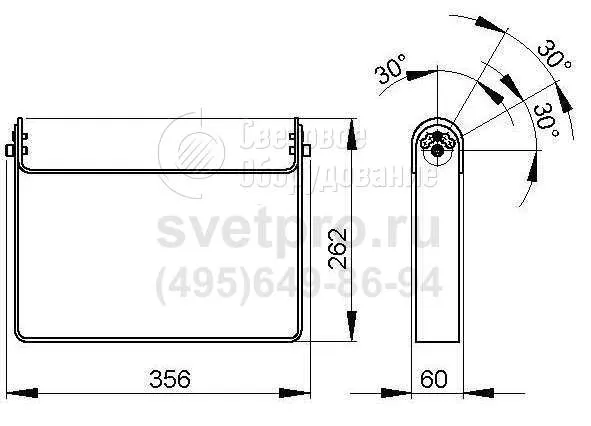

Крепление на поворотный подвес | Поворотный подвес |
Дополнительная комплектация к светильникам, поставляемая по отдельному заказу
* Для светильников с климатическим исполнением УХЛ1

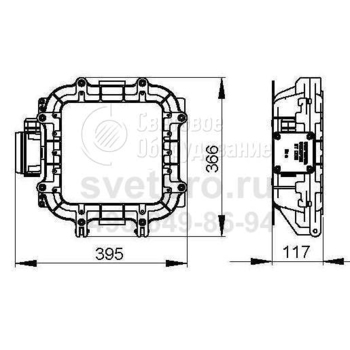

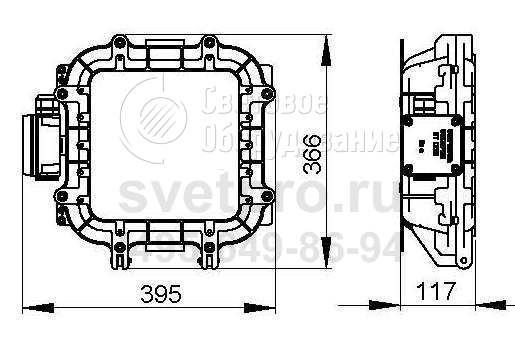

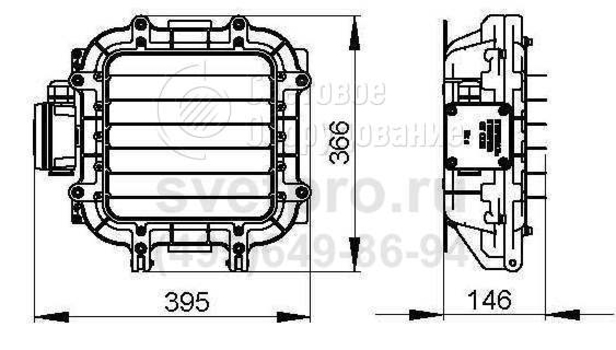

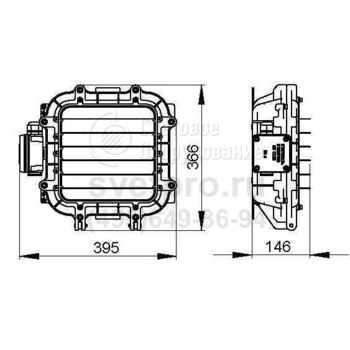

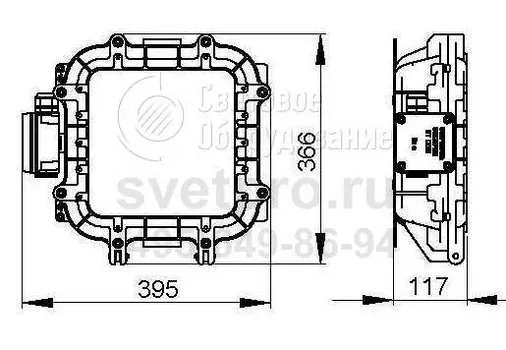

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
КВАДРО-Г-70 (RX7s) Э НС | 70 Вт | Rx7s | ДРИ | 1Ex d e IIВ T5 Gb | от -40° до +40° | Есть |
КВАДРО-Ж-70 (RX7s) Э НС | 70 Вт | Rx7s | ДНАТ | 1Ex d e IIВ T5 Gb | от -40° до +40° | Есть |
