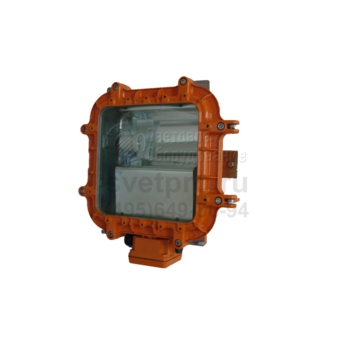

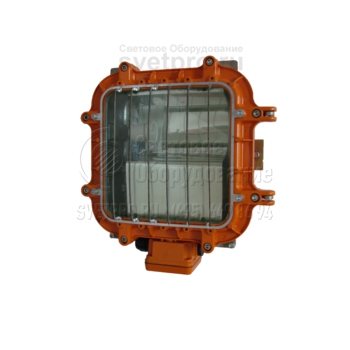

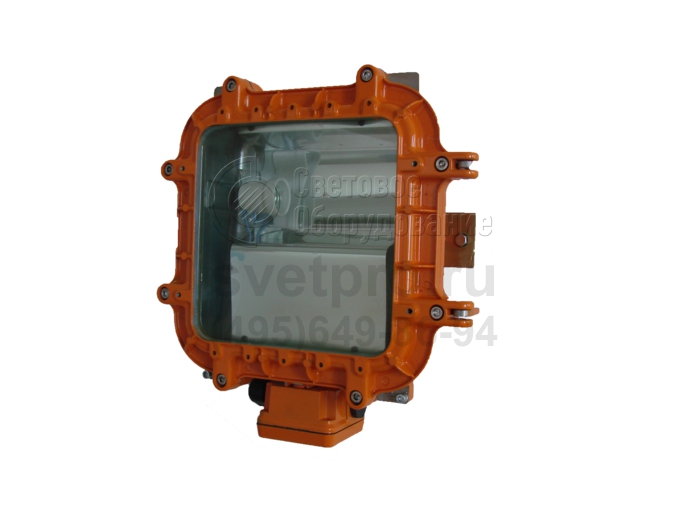

КВАДРО Ж Взрывозащищенный светильник с натриевой лампой

Главная > Бренды > Гагаринский СТЗ > КВАДРО Ж Гагаринский СТЗ
Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Натриевая лампа (ДНаТ)
Цоколь: E27
Номинальное напряжение: 220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Климатическое исполнение: УХЛ1
Артикул производителя: КВАДРО Ж
Мощность: 70 Вт
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы Квадро Ж позволяют поддерживать безопасность работ, выполняемых в 1-й и 2-й зоне, где взрывоопасная среда способна образоваться в процессе технологического процесса или стать следствием аварии. Характерная область использования: химические, деревообрабатывающие, текстильные, лакокрасочные, нефтеперерабатывающие предприятия.

Модель фиксируется к опоре (стене или потолку) при помощи планки. Дополнительное крепление – поворотный подвес, для регулируемой установки. Вводная коробка имеет один кабельный ввод и одну пробку (тупиковый монтаж). Замена пробки на второй ввод обеспечит транзитное подключение.

В модельном ряду изделия с ДНаТ-70 (цоколь Е27) имеются версии с разным пределом отрицательной температуры, при которой сохраняется эффективность эксплуатации модели: ±40°С и -60°С – +40°С. Защитный угол, ограничивающий слепящее действие, составляет 30°. Доступно применение металлической решетки.

1-й уровень взрывозащиты – следствие наличия взрывонепроницаемой оболочки и вида взрывозащиты вводной коробки. Оболочку формирует корпус и обечайка с многослойным стеклом. Светопропускающий узел – неразъемный и герметичный. Взрывонепроницаемость соблюдена винтовым объединением частей. Степень защиты изделия – IP65.

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

Комплект поставки

В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент мощности, не менее 0,85
Группа условий эксплуатации М2
Монтаж транзитный или тупиковый
3‑х жильным круглым кабелем
от Ø9 до Ø16 мм, сечением жил
не более 2,5 мм2
Защитный угол 30 градусов
Сейсмостойкость 9 баллов по шкале MSK-64
Срок службы 10 лет

Дополнительная комплектация

ФотоНаименование товараКод

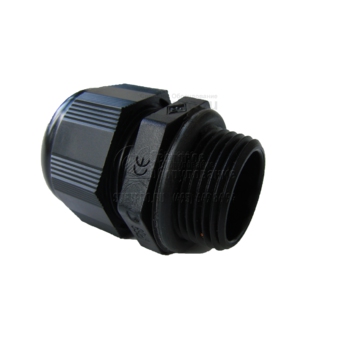

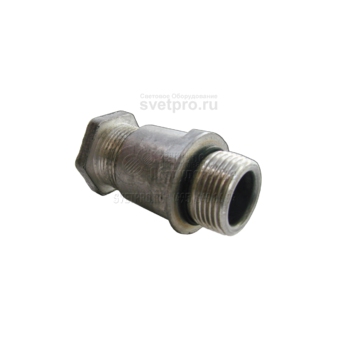

Кабельный ввод «e» Schlemer 910001
Кабельный ввод «е» УХЛ1 910002

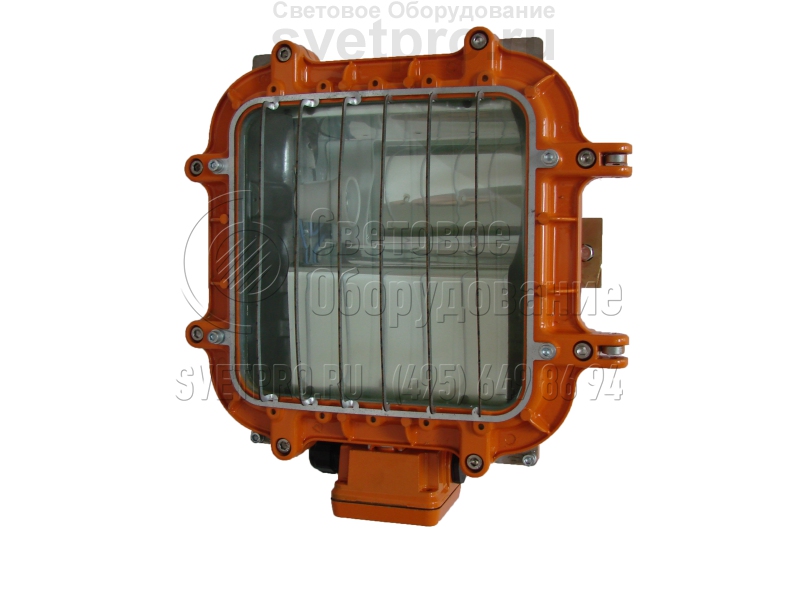

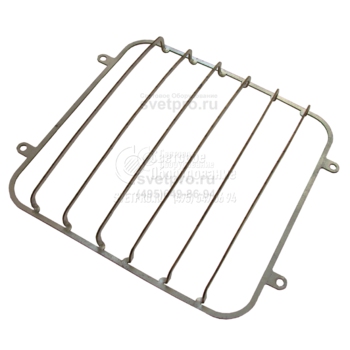

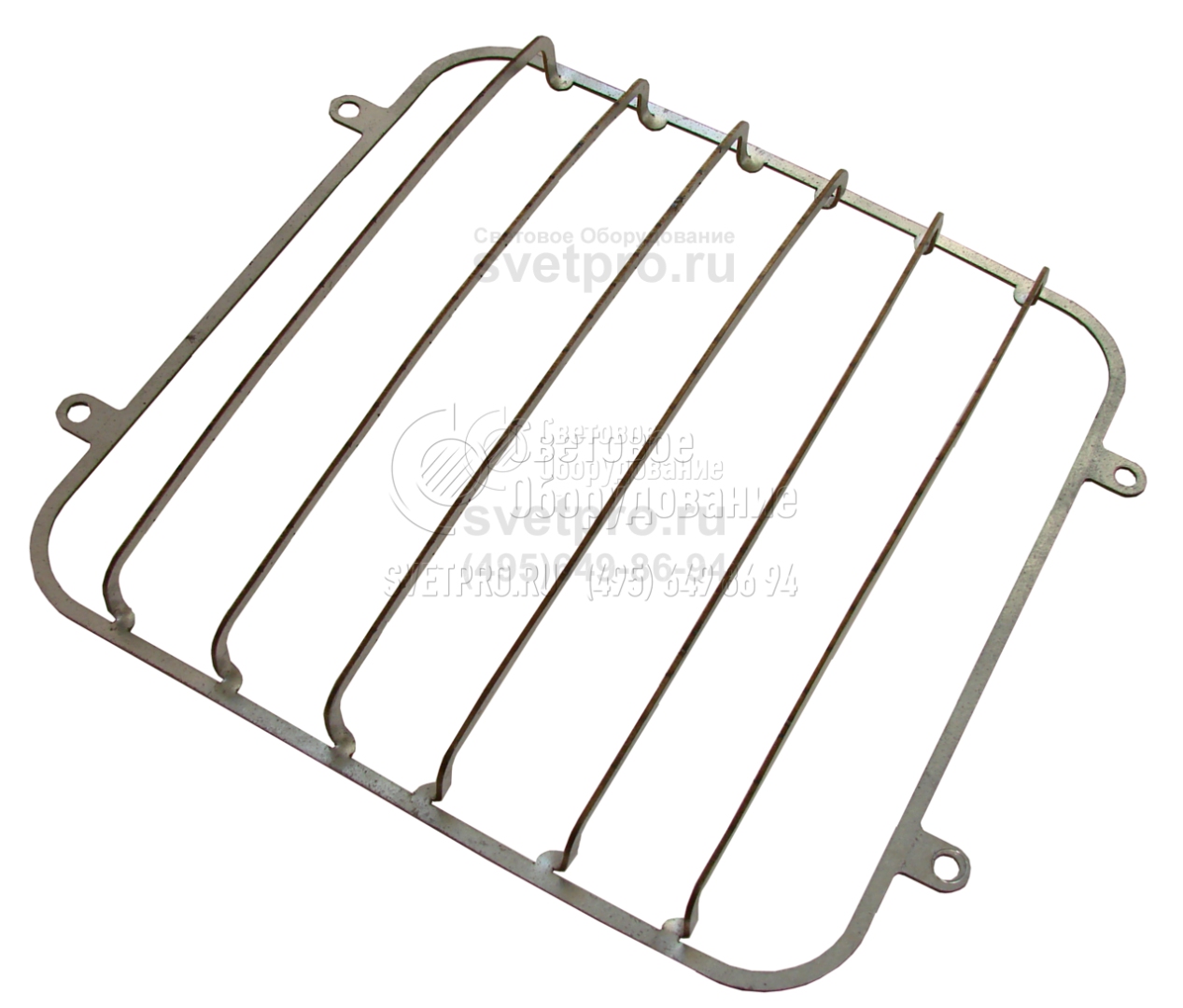

Решётка «КВАДРО» 941001

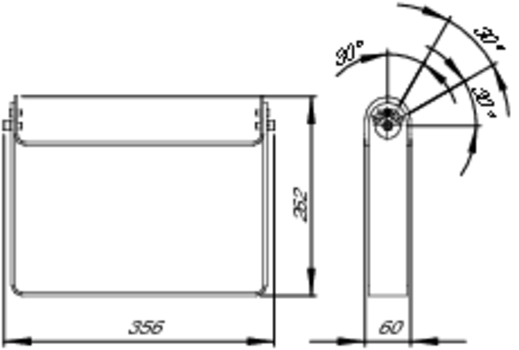

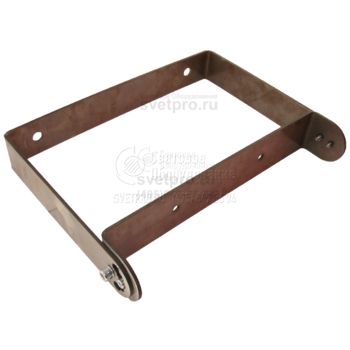

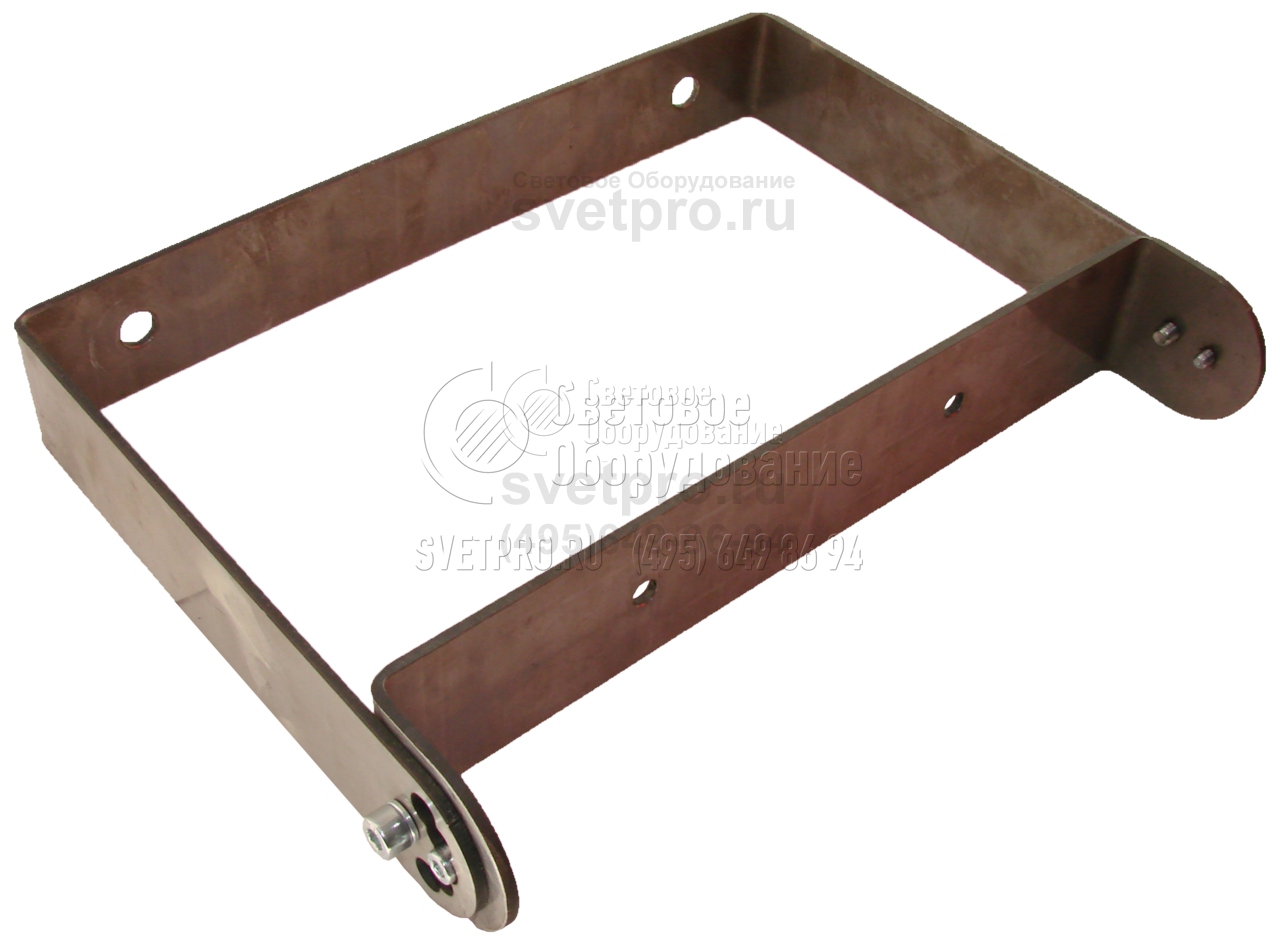

Поворотный подвес «КВАДРО» 951001
Скоба для внутреннего монтажа «КВАДРО» 961001

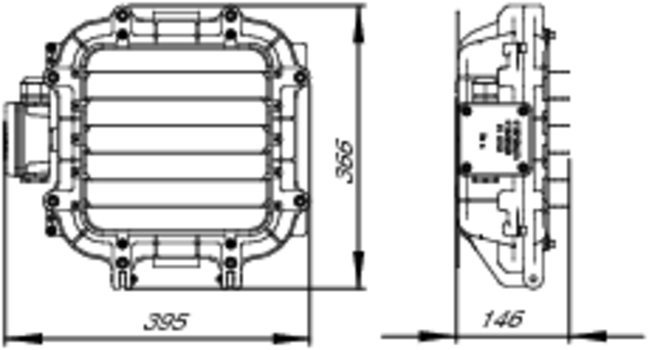

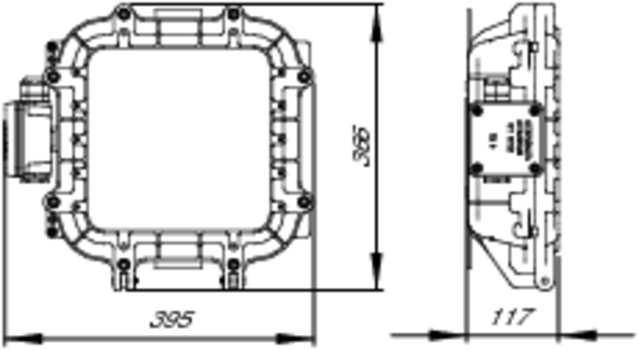

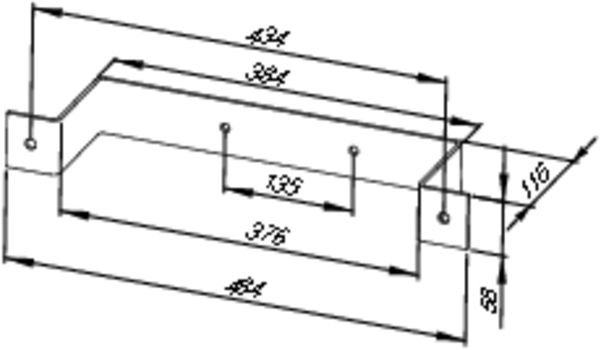

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

АртикулНаименование светильникаИсточник светаТип патронаМаркировка взрывозащитыДиапазон рабочих температурМасса, кг
103001 КВАДРО-Ж-70 ДНаТ-70, Е27 Е27 1ExdsIIBT5 -40°С…+40°С 11
103002 КВАДРО-Ж-70 УХЛ1 ДНаТ-70, Е27 Е27 1ExdsIIBT5 -60°С…+40°С 11
