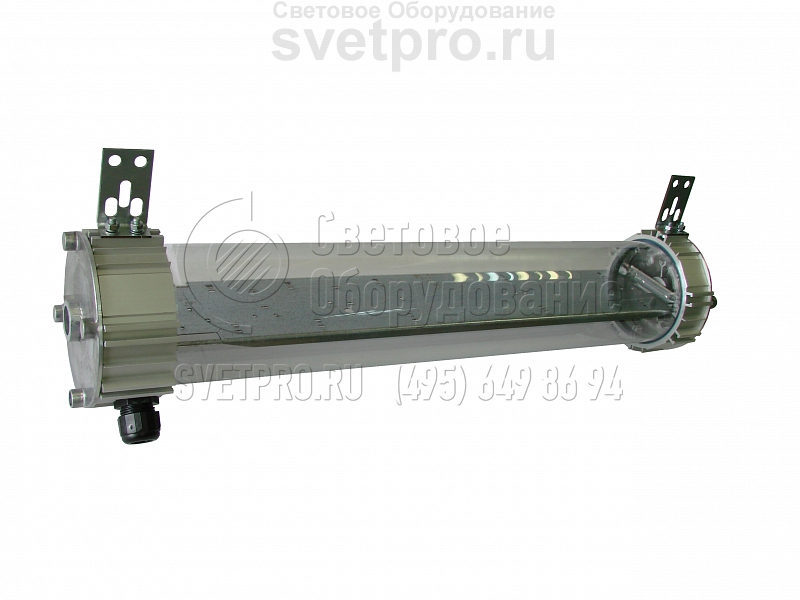

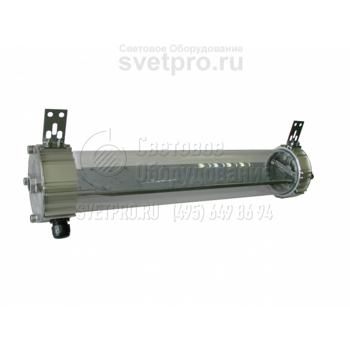

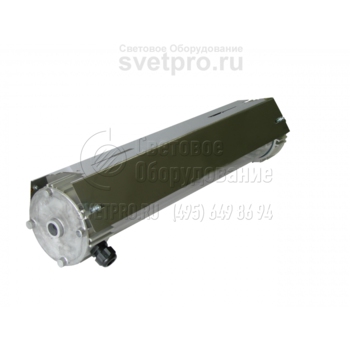

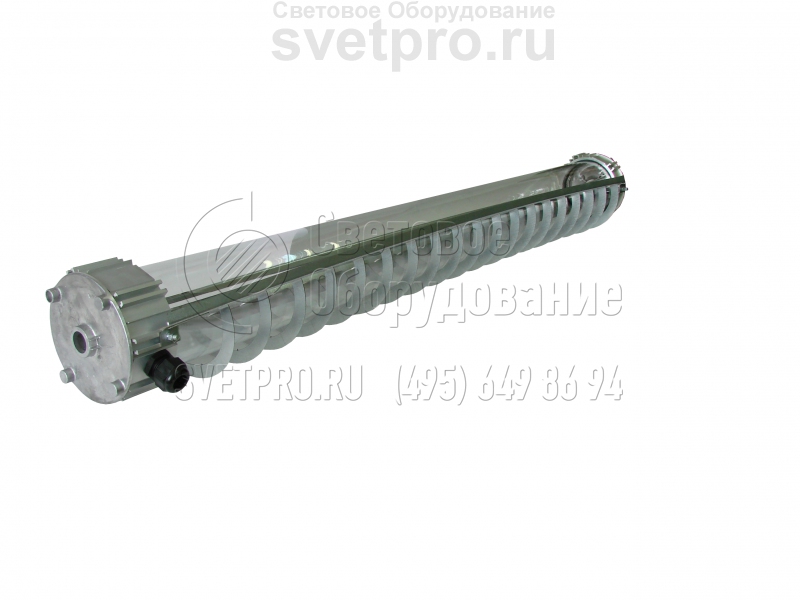

ЛСП66ЕхnR Т5 Взрывозащищенный светильник с люминесцентной лампой
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5 |
Цоколь: | G5 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | ЛСП66ЕхnR Т5 |
Мощность: | 13-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП66ExnR T5 повышают безопасность персонала при возникновении аварийных ситуаций, ведущих к образованию взрывоопасной среды. Изделия эксплуатируются во 2-й зоне химических, лакокрасочных, текстильных, деревообрабатывающих, нефтеперерабатывающих и газовых предприятий.
Две универсальные скобы подвеса, установленные в пазы корпуса, или дополнительные крепления, для которых также предусмотрены соответствующие пазы, позволяют реализовать подвесную, настенную и потолочную фиксацию и установку на трубу. Монтаж (тупиковый и транзитный) выполняется посредством вводной коробки.
Модель подключается к сети 220 В, наличие ЭПРА способствует экономичной и длительной работе ламп. В модификациях – это Т5 мощностью 13–80 Вт. Каждая группа (по мощности) представлена одно-, двух- и трехламповым изделием. В модельном ряду представлены четыре типоразмера. Качественная работа соблюдается в температурном интервале: -20°С – +40°С.
Конструктивная форма светильника образована: из неразборного узла, включающего светопропускающую поликарбонатную трубу, торцы которой запаяны в алюминиевые корпусные элементы, и крышек, прикрепляемых посредством резьбового лабиринта. Для формирования защитного угла (15°) применяется отражатель.
Конструкция
Оболочка светильника состоит из светопропускающего элемента — трубы из поликарбоната, герметично заделанной в два корпуса из алюминиевого профиля, что делает эту оболочку неразборной. С обеих сторон оболочка светильников соединяется с крышками посредством резьбового лабиринта, обеспечивающего требование ограниченного пропуска газов. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников. Корпуса светильников имеют пять специальных пазов, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. (см. рисунки).
Комплект поставки
Cветильник поставляется с двумя универсальными скобами подвеса без решётки и отражателя, с одним кабельным вводом для тупикового монтажа
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Коэффициент мощности, не менее | 0,85 |
Маркировка взрывозащиты | Ех nR IIC T6 Gc Х |
Группа условий эксплуатации | М2 |
Диапазон рабочих температур | минус 20°C – плюс 40°C |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16мм, сечением жил не более 2,5мм2 |
Защитный угол (с решёткой) | 15 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 (кроме светильников мощностью 35, 49, 80 Вт. |
Срок службы | 10 лет |

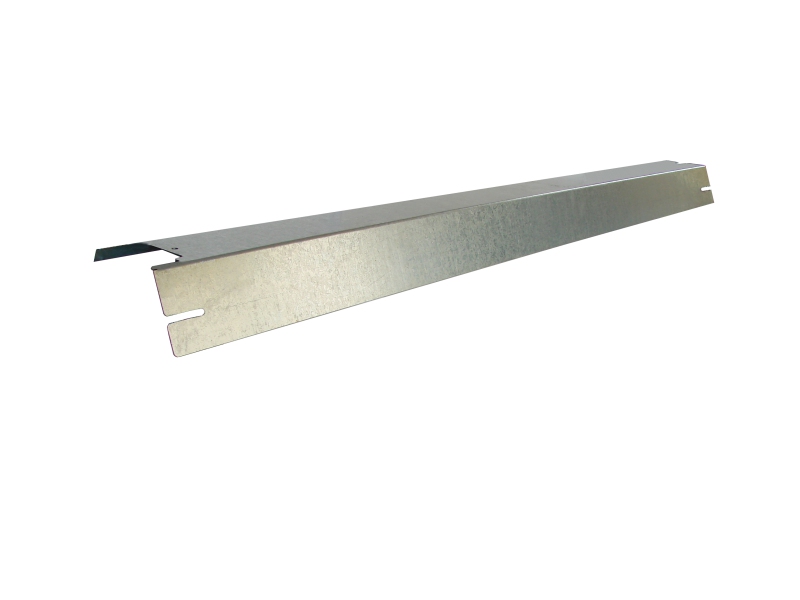

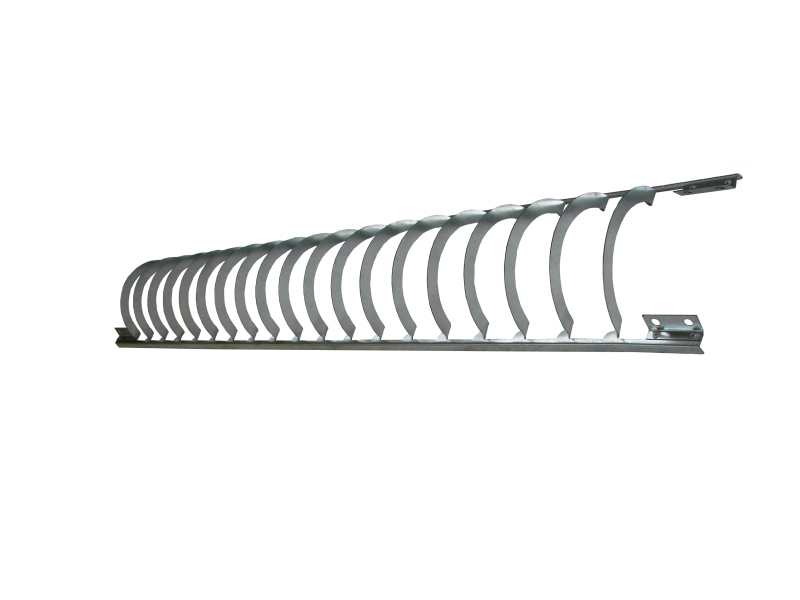

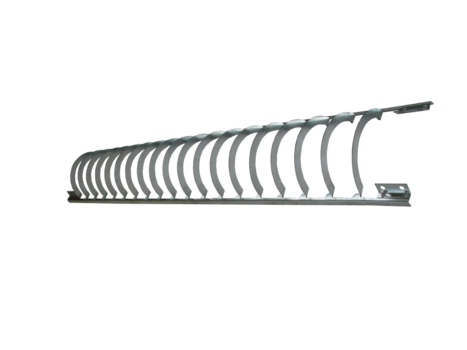

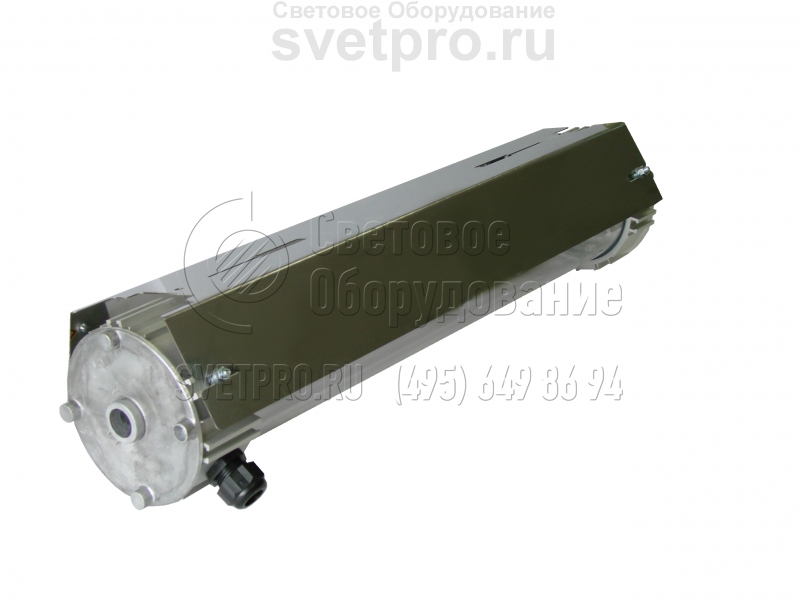

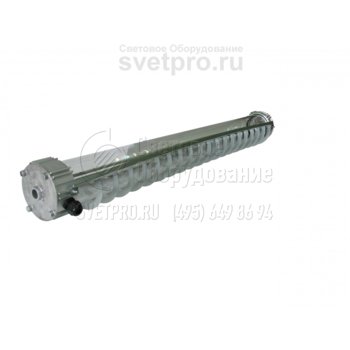

Дополнительная комплектация

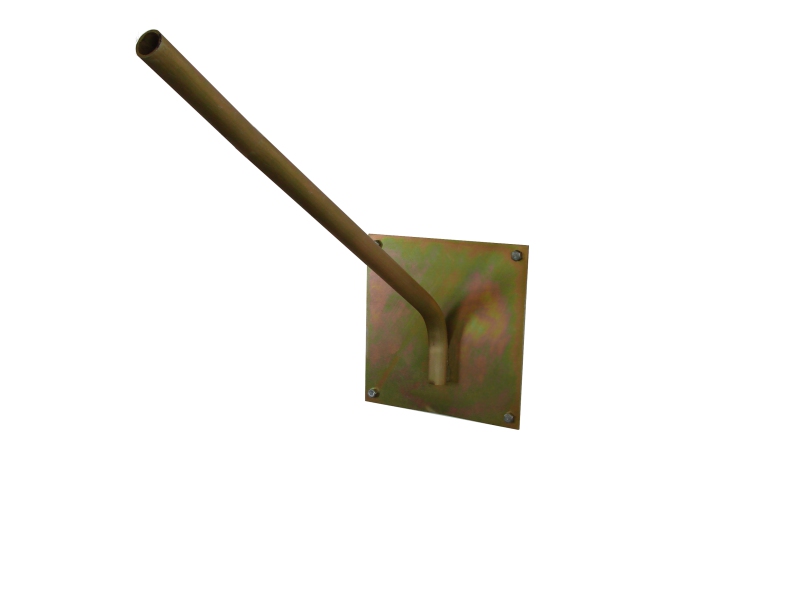

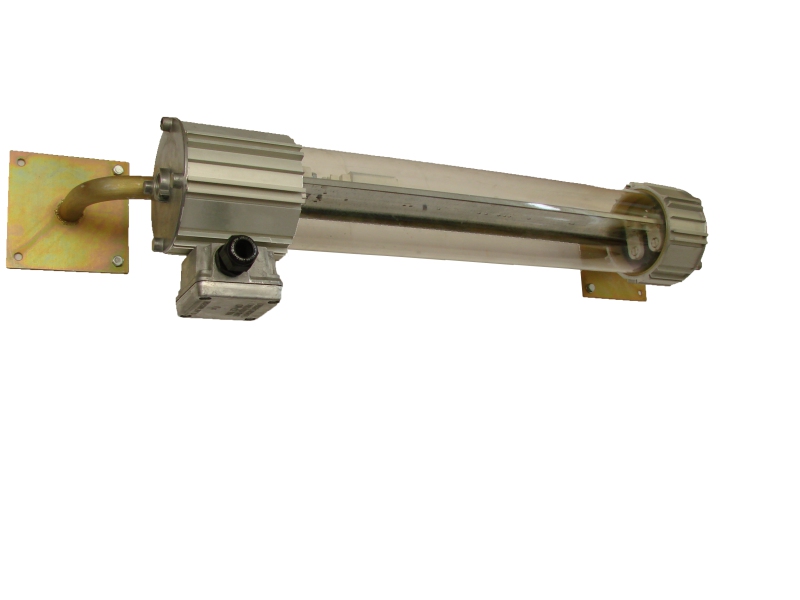

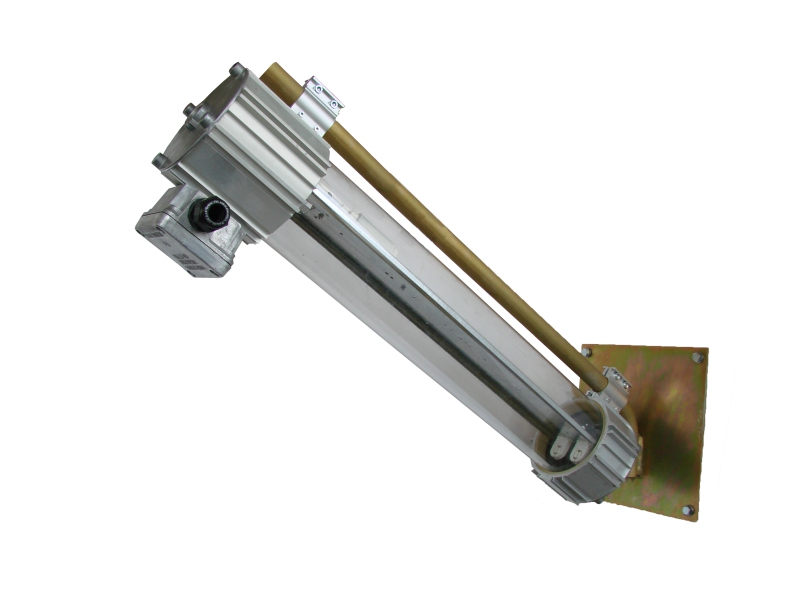

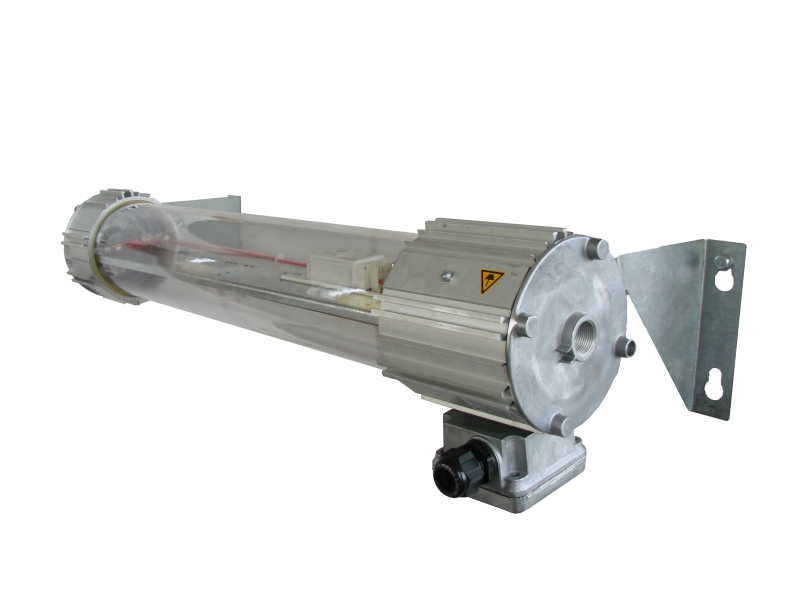

Варианты установки и крепежа

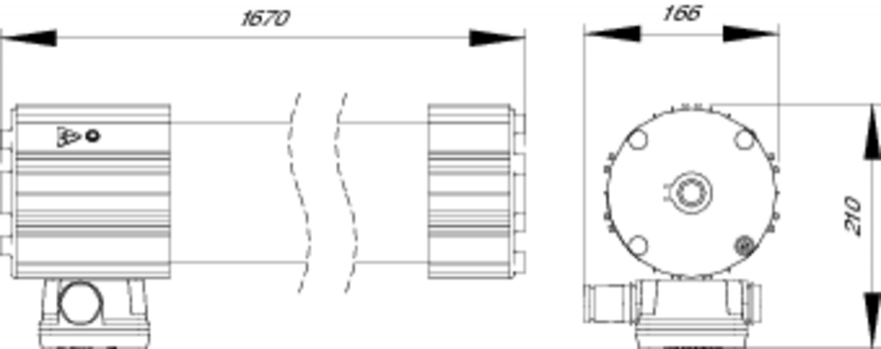

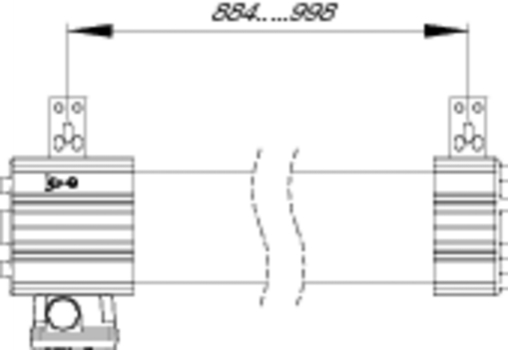

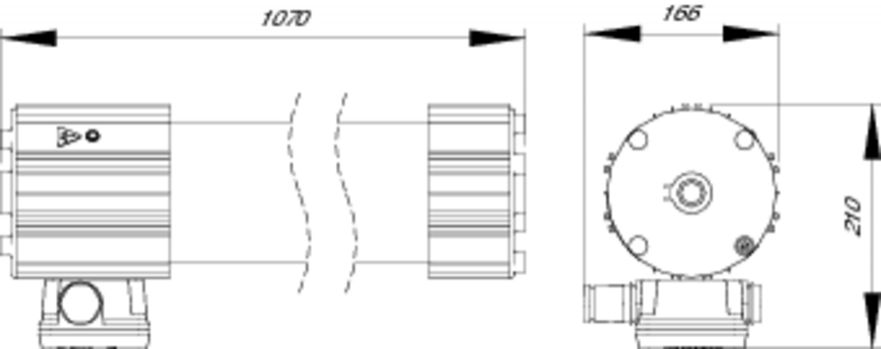

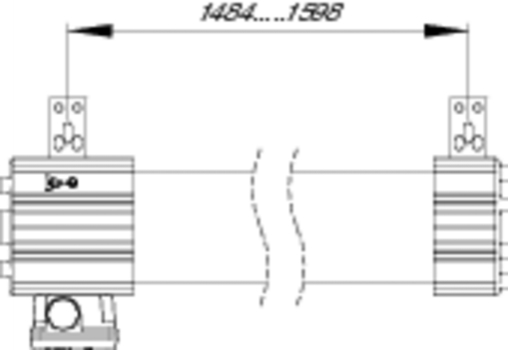

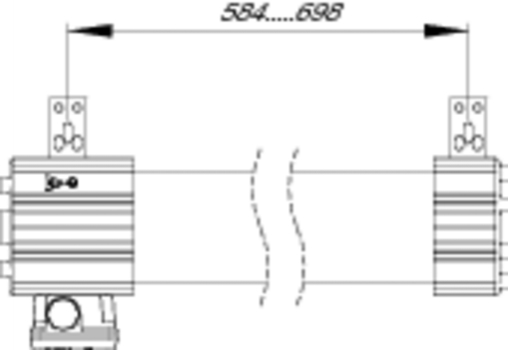

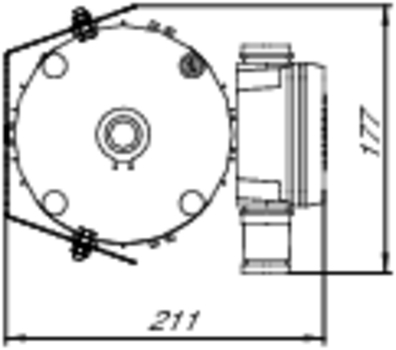

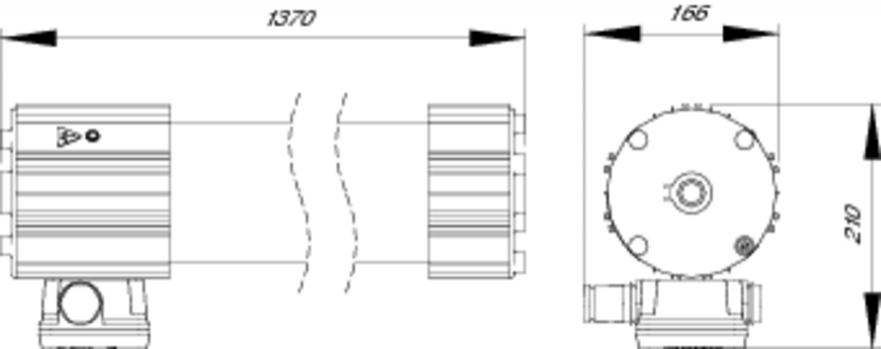

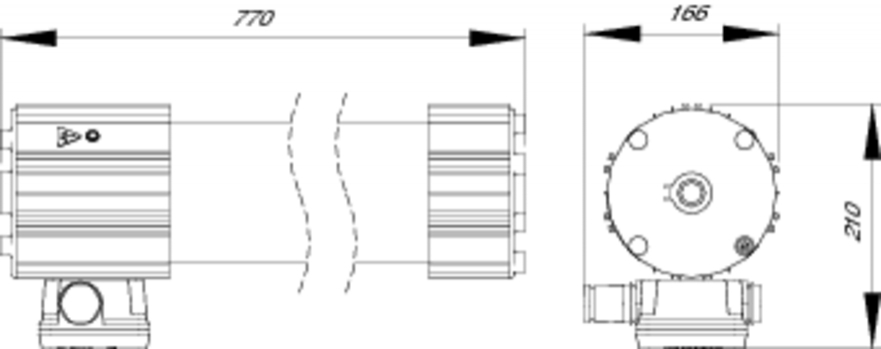

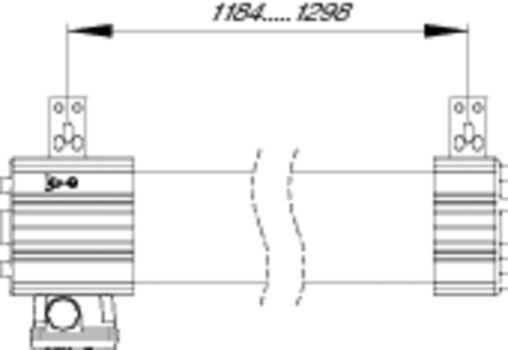

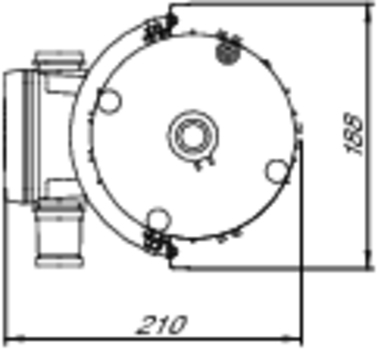

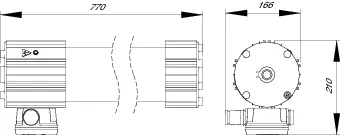

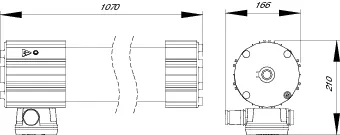

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Тип патрона | Диапазон рабочих температур | Масса, кг | Типоразмер |
---|---|---|---|---|---|
137001 | ЛСП66 ExnR Т5-1х13 | G5 | -20°С…+40°С | 5,5 | 1 |
137002 | ЛСП66 ExnR Т5-2х13 | G5 | -20°С…+40°С | 5,5 | 1 |
137003 | ЛСП66 ExnR Т5-3х13 | G5 | -20°С…+40°С | 5,5 | 1 |
137004 | ЛСП66 ExnR Т5-1х14 | G5 | -20°С…+40°С | 5,5 | 1 |
137005 | ЛСП66 ExnR Т5-2х14 | G5 | -20°С…+40°С | 5,5 | 1 |
137006 | ЛСП66 ExnR Т5-3х14 | G5 | -20°С…+40°С | 5,5 | 1 |
137007 | ЛСП66 ExnR Т5-1х21 | G5 | -20°С…+40°С | 6 | 2 |
137008 | ЛСП66 ExnR Т5-2х21 | G5 | -20°С…+40°С | 6 | 2 |
137009 | ЛСП66 ExnR Т5-3х21 | G5 | -20°С…+40°С | 6 | 2 |
137010 | ЛСП66 ExnR Т5-1х24 | G5 | -20°С…+40°С | 5,5 | 1 |
137011 | ЛСП66 ExnR Т5-2х24 | G5 | -20°С…+40°С | 5,5 | 1 |
137012 | ЛСП66 ExnR Т5-3х24 | G5 | -20°С…+40°С | 5,5 | 1 |
137013 | ЛСП66 ExnR Т5-1х28 | G5 | -20°С…+40°С | 7 | 3 |
137014 | ЛСП66 ExnR Т5-2х28 | G5 | -20°С…+40°С | 7 | 3 |
137015 | ЛСП66 ExnR Т5-3х28 | G5 | -20°С…+40°С | 7 | 3 |
137016 | ЛСП66 ExnR Т5-1х35 | G5 | -20°С…+40°С | 8 | 4 |
137017 | ЛСП66 ExnR Т5-2х35 | G5 | -20°С…+40°С | 8 | 4 |
137018 | ЛСП66 ExnR Т5-3х35 | G5 | -20°С…+40°С | 8 | 4 |
137019 | ЛСП66 ExnR Т5-1х39 | G5 | -20°С…+40°С | 6 | 2 |
137020 | ЛСП66 ExnR Т5-2х39 | G5 | -20°С…+40°С | 6 | 2 |
137021 | ЛСП66 ExnR Т5-3х39 | G5 | -20°С…+40°С | 6 | 2 |
137022 | ЛСП66 ExnR Т5-1х49 | G5 | -20°С…+40°С | 8 | 4 |
137023 | ЛСП66 ExnR Т5-2х49 | G5 | -20°С…+40°С | 8 | 4 |
137024 | ЛСП66 ExnR Т5-3х49 | G5 | -20°С…+40°С | 8 | 4 |
137025 | ЛСП66 ExnR Т5-1х54 | G5 | -20°С…+40°С | 7 | 3 |
137026 | ЛСП66 ExnR Т5-2х54 | G5 | -20°С…+40°С | 7 | 3 |
137027 | ЛСП66 ExnR Т5-3х54 | G5 | -20°С…+40°С | 7 | 3 |
137028 | ЛСП66 ExnR Т5-1х80 | G5 | -20°С…+40°С | 8 | 4 |
137029 | ЛСП66 ExnR Т5-2х80 | G5 | -20°С…+40°С | 8 | 4 |
137030 | ЛСП66 ExnR Т5-3х80 | G5 | -20°С…+40°С | 8 | 4 |
